Подготовка к бурению
Перед тем как приступать к бурению, нужно приготовить все конструктивные элементы иглы:
- основную трубу;
- наконечник;
- фильтр.
Главный элемент забивной скважины это труба, поэтому не стоит на ней экономить. В идеале, она должна быть сделана из нержавейки. Диаметр берется 1-1,5 дюйма – в большем нет необходимости.
Подготовительные работы проводятся в такой последовательности:
- труба режется на отрезки 1,5-2 метра; Трубы
- затем нужно сделать фильтр. Его длина составляет от 500 до 1500 мм. Для этого, на первом отрезке трубы сверлятся отверстия диаметром 5-6 мм с шагом в 10-20 мм в шахматном порядке;
- после этого, участок с насверленными дырками нужно по всей длине обмотать сеткой. Лучше, если она будет также из нержавейки. Для надежности, она припаивается к основе. Если же сетки нет, то можно намотать на колонну тонкую проволоку – на качество работы это не повлияет;
- следующий важный элемент – это наконечник. Он делается в виде конуса из металлического целика. Проще всего, обратиться к токарю – т.к. без специального инструмента его сделать не получится. При изготовлении, нужно придерживаться двух правил – диаметр иглы должен быть большим, чем основная колонна, и делать его лучше из того же материала, т.е. из нержавейки;
- теперь нужно подготовить части труб – на них нужно нарезать резьбу, т.к. это самый оптимальный вариант для соединения.
Наконечник с фильтром
Еще один вариант исполнения
На этом, подготовительные работы заканчиваются и можно переходить к бурильным работам.
Что лучше — колодец или скважина?
Колодец – бюджетный способ добычи воды на участке. Им просто пользоваться, жидкость поступает бесперебойно, но ее объем не велик. Плюс – высокий риск загрязнения, нужно регулярно проводить очищение и дезинфекцию.
Возведение абиссинской скважины занимает меньше времени, обладает высокой производительностью, а загрязнение воды в ней невозможно. Поэтому этот вариант более предпочтителен.
Однако, если грунт на вашем участке твердый, плотный, и вы не собираетесь пользоваться водопроводом постоянно, то лучше выбрать колодец. Скважина требует наличия мягкой, рыхлой почвы, а также частого применения во избежание заиливания.
Геологические предпосылки для устройства абиссинского колодца
К сожалению, не всем доступен АК. Инженерно-геологические условия строительства абиссинского колодца зависят от ряда причин:
Почва. Абиссинский колодец работает только в крупнозернистом песке или коренной породе.
Месторасположения. АК не может находиться возле источников загрязнения, типа бани, компоста, скотного двора и т.п. Также не рекомендуется рыть АК близ воды – ручья или пруда.
Как найти место для колодца
Определение места под абиссинский колодец практически ничем не отличается от поиска для устройства любого другого колодца. Как правило, учитываются косвенные признаки, использование медной рамки и банальный опрос соседей.
Все методы хороши, главное – результат. Выбор места – важная задача, т.к. ошибка нивелирует все трудозатраты и долгожданной воды просто не окажется.
От уровня воды зависит, потребуется использование насоса или возможно устройство только ручной колонки. Расчет такой, если уровень воды ниже 8 метров, то воду придется качать вручную, если до этого предела, то электронасосом.
Схема определения места под абиссинский колодец
Что такое абиссинская скважина?
Такое экзотическое название получил упрощенный вариант автономной скважины, доходящей только до верхних водоносных пластов. Автором изобретения стал американский инженер Нортон, решивший проблему обеспечения водой английских солдат во время военных действий в эфиопской пустыне – тогдашней Абиссинии – в 1860-е годы. Появившись впервые на территории Эфиопии в XIX веке, абиссинская скважина востребована и сегодня благодаря простоте, производительности и долговечности.
Конструкция абиссинки
Основная конструкция устройства состоит из водозаборной трубы, заглубленной в водоносный пласт на 10-15 метров, и ручного поршневого насоса или электрической насосной станции, крепящихся сверху. Труба имеет диаметр 2,5-4 сантиметра и может быть изготовлена из металла или пластика. К нижней части трубы крепится конусовидный наконечник, который и называют «иглой», а чуть выше находится фильтр, через который происходит забор воды. С помощью абиссинки можно получать до 5 кубометров воды в час. Ее производительность зависит от того, насколько насыщен водоносный слой.
Вода не накапливается в скважине, а поступает в водозаборный ствол при создании в нем разряжения с помощью насоса. Сам источник подпитывается через нижние и верхние почвенные слои. Химические особенности водоносного пласта влияют на долговечность скважины. Для этого показателя важна и эффективность фильтра трубы.
Фильтры для скважины
Фильтры для абиссинки можно купить или изготовить своими руками. Для самостоятельной установки рекомендуется использовать полутораметровую толстостенную оцинкованную трубу. С двух сторон у нее нарезается резьба и на основание навинчивается заостренная «игла» – наконечник в форме конуса или пирамиды, задача которого – раздвигать грунт при углублении. Для прочности эти элементы можно проварить в месте соединения. Диаметр наконечника в широкой части должен быть больше диаметра трубы на 2-3 сантиметра.
В шахматном порядке, начиная с полуметра от основания (место для отстойника под песок), через каждые 3-5 сантиметров в трубе просверливаются несколько десятков 10-миллимитровых отверстий. Затем этот участок с отверстиями обвивается нержавеющей проволокой (рекомендованный диаметр – 1,5 миллиметра, расстояние между витками – 4 миллиметра), а сверху – в два слоя наматывается сетка из нержавейки с небольшими отверстиями, не пропускающая песок и глину. Ее можно закрепить нержавеющими хомутами или приварить припоем без свинца. Для более эффективной фильтрации применяется и геотекстиль, который после обмотки трубы также крепится стальными хомутами.
При изготовлении фильтра следует соблюдать необходимые технологии. В противном случае при наличии большого количества примесей в водоносном слое скважина может заилиться, качество воды снизится, и установка быстро выйдет из строя.

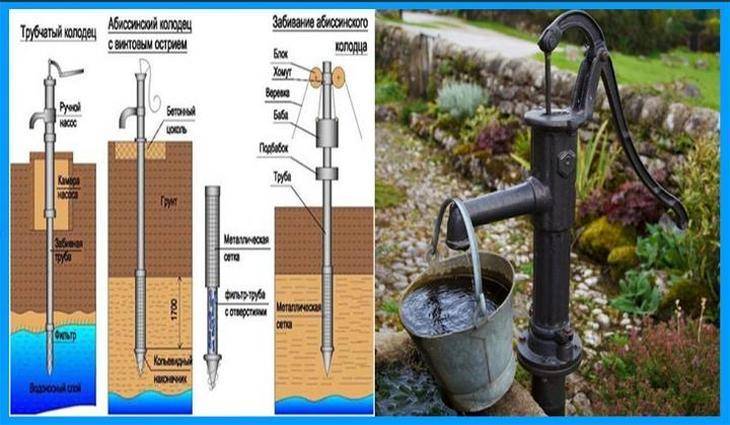

Типовая схема игольчатой скважины для воды
Классический вариант предусматривает наличие бурового снаряда и копера. Под воздействием натяжения веревок увесистая «баба» направляется вверх, а при их отпускании она падает на подбабок. Последний является портативной наковальней, обеспечивающей погружение иглы.
Подбабок представляет собой хомут из 2 симметричных деталей. После забивания ствола до нужного уровня подбабок демонтируется, а к последнему отрезку фиксируется следующий.
В процессе падения груз воздействует на нижний хомут, заглубляя оборудование. Процедура повторяется до тех пор, пока игла не окажется на глубине залегания водоносного пласта.

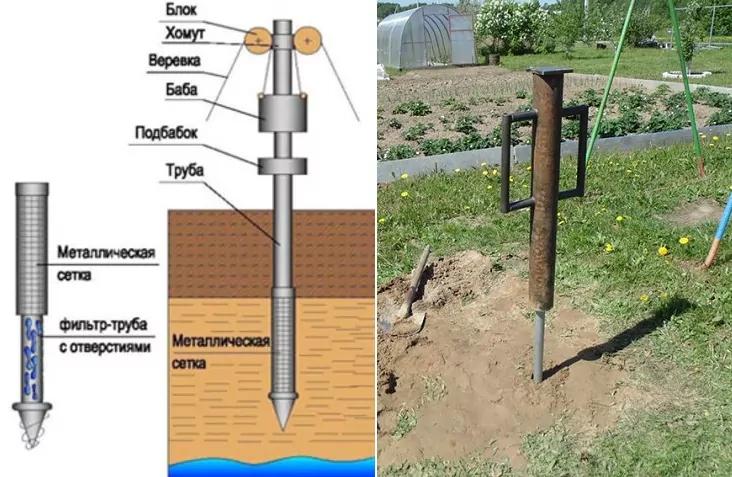

Схема абиссинской скважины игла.
Какие геологические условия нужны для строительства скважины-иглы ↑
Почему, когда речь идет об абиссинском колодце, всегда упоминают о глубине 8 м? Изначально воду перекачивали ручным насосом, сейчас устанавливают электрические поверхностные модели. Если глубина будет большей, возникнут проблемы с подъемом воды. Это решаемо. Можно, например, использовать погружные насосы, но в таком случае проще пробурить обычную скважину и установить трубу большего диаметра.
Абиссинский колодец хорошо подходит для местностей, где водоносный слой состоит из среднезернистого песка. Песчаный грунт не мешает откачке воды, она протекает свободно. Остальные слои грунта, которые придется пробурить, могут быть любыми. Главное, чтобы они были легко проходимыми и их можно было проколоть на нужную глубину. На грунтах, где много камней и валунов, трудно соорудить абиссинский колодец своими руками, понадобится специальное оборудование.
Трубу забивают в грунт с помощью специальной фильтр-иглы, которая прокалывает почву, а потом способствует очистке перекачиваемой воды
В чем преимущество абиссинской скважины
Достоинства сооружения очевидны:
- Невысокая стоимость. При наличии помощника систему несложно соорудить своими руками. Оборудование, оснастку легко найти дома, купить на ближайшем рынке или в строительном магазине.
- Оперативность сооружения. В среднем скважина начинает работать через 5-6 часов. Начав работы с утра, к вечеру хозяин получит много чистой и свежей воды.
- Простота и компактные габариты системы. Скважину типа «игла» можно пробить в доме, в том числе в подполе, гараже, укромном уголке участка или рядом с баней.
- Легкость в изготовлении. Для пробивания скважины не нужна тяжелая техника, габаритные устройства.
- Длительный срок эксплуатации. Многое зависит от дебита водного пласта, правильного использования, консервации на нерабочий сезон и пр. Но если все этапы сооружения продуманы, скважина обеспечит водой в течение десятков лет.
Главные плюсы – можно обойтись своими силами и пробурить скважину на обустроенном участке.
Абиссинская скважина – быстро, просто и выгодно
Подготовка материалов для бурения колодца
Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.
Трубы с резьбой
Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.
Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.
Игла под скважину
Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).
Подготовка материалов для бурения колодца
Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.
Трубы с резьбой
Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.
Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.
Игла под скважину
Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).
Скважина из Эфиопии – начинаем строительство
Колодец-игла – это буровая колонна, которую заглубляют в грунт по технологии ударного бурения без применения обсадной трубы. Подобная методика в профессиональном бурении практически никогда не используется. А вот для создания дачной точки водозабора своими руками она подходит идеально.
Суть работ при этом заключается в следующем. Вам нужно пробить землю с помощью труб сечением порядка 1–1,5 дюймов на глубину расположения слоя воды. Чтобы добиться этого, следует присоединить тонкий наконечник к торцу трубного изделия. Именно за счет такого простого приспособления и создается колодец-игла.
Тонкий наконечник, присоединенный к трубе
Для обустройства абиссинской скважины вам понадобится набор разных труб (необязательно приобретать новые изделия, вполне подойдут и уже использованные ранее), агрегат для сварки, кувалда, садовый бур, нержавеющая галунная сетка, проволока сечением примерно 0,25 мм, молоток, хомуты, дрель, болгарка, насос, функционирующий по принципу создания вакуума, специальные муфты.
Своими руками колодец делаете по приведенному далее алгоритму. Сначала берете обычный садовый бур и при помощи полудюймовых труб длиной 1–2 м наращиваете его. Объясним, что подразумевается под этой операцией. Вам необходимо при помощи болтов и муфт, изготовленных из труб сечением 3/4 дюйма, создать специальную конструкцию. А затем присоединить ее к буру.
Сооружение из труб должно получиться максимально герметичным. Если не соблюдать этой рекомендации, конструкция не сможет выполнить своей задачи. Требуемой герметичности мест соединения труб добиваются их уплотнением при помощи краски (масляной), силиконовых составов, сантехнического льна.
На конец самодельной конструкции устанавливаете специальный фильтр в виде иглы. Он делает добываемую воду чистой, предохраняет скважину от заиливания и помогает буру пробивать грунт. Фильтр желательно делать из отрезков труб, которые применялись для создания конструкции. Тогда между ее элементами не возникнет реакции электрохимической коррозии.
В следующем разделе мы подробно рассказываем о том, как сделать фильтр для абиссинской скважины. Внимательно изучите его.
Достоинства и недостатки абиссинских колодцев (скважин)
Достоинства
Низкая цена
Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.
Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.
Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).
При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.
Простота и скорость создания
Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.
Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.
Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да – это довольно опасная работа.
Чистая вода
Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.
К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.
В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.
Срок службы
Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.
Никаких разрешений
Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.
В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.
Недостатки абиссинских колодцев
Высокие требования к водоносному горизонту
Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.
Ограничение по глубине
Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.
Заиливание
Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.
Бурение скважины своими руками
Бурится абиссинский колодец самостоятельно в семь этапов:
Подготовка труб (формированием на нижней из них фильтра) и присоединение наконечника.
Снятие дерна на месте, где будет скважина.
Устройство приямка путем выбуривания в земле небольшого отверстия глубиной до полуметра с помощью садового бура.
Установка первого звена с заостренным концом.
Погружение ее в грунт с помощью «бабки» или кувалды.
Проверка – дошла ли труба до водоносного слоя.
Если нет, установка сверху новой штанги и повторение двух предыдущих пунктов.
Видео-инструкция о бурении абиссинской скважины
Чтобы сформировать фильтр, необходимо в стенках одной из труб насверлить отверстия диаметром 8–10 мм. В идеале эта перфорация на стволе скважин должна располагаться в шахматном порядке, но особой нужды в строго точном распределении данных дырок нет. Первый ряд отверстий делается на удалении в 15–20 см от конца трубы. Следующие выше просверливаются с интервалом в 5 см. Уменьшать эти параметры не стоит, трубное изделие потеряет прочность.
Перфорация по общей высоте делается на 50–70 см. Поверх дырок на трубу с шагом между витками в 3–5 мм наматывается проволока, которую затем еще оборачивается сеткой. Такая фильтрующая конструкция предотвратит попадание в ствол не только мелкой гальки, но и большей части песка. Чтобы проволоку с сеткой не сорвало при забивании, их нужно тщательно пропаять по стыкам и на краях фильтра припоем без свинца.
Вода в песчаном водоносном слое, до которого бурится рассматриваемая скважина, находится не под напором. Она не пойдет сама из трубы при достижении этого горизонта. Чтобы определить нужную глубину бурения, следует в формируемый ствол после установки нового отрезка налить воды из ведра. Когда фильтр достигнет песка, она быстро начнет уходить в грунт.
В завершении скважина прокачивается. После нескольких сотен литров жидкость из нее пойдет не мутная, а чистая. В результате прокачки вокруг фильтра в песке сформируется небольшая линза без ила.
Назначение и область применения обсадной трубы для скважины
Прежде всего, нужно определиться, что такое обсадная труба и для каких целей ее используют. Это специальная колонна, оснащенная армированным кожухом, основная задача которой – укрепить внутреннюю конструкцию гидротехнического сооружения. Как правило, в глубинной колодезной шахте устанавливают более одного функционального элемента. Они между собой соединяются, а швы обрабатываются герметиком для получения единой обсадки.
Толщина стенок обсадных колец должна определяться типом и характеристическими особенностями сооружения, а также материалом изготовления стенок колонны.
Изделия, изготовленные из бетона и металла, характеризуются большой толщиной стенок, диаметром и длиной, в сравнении с деталями из пластика. Для создания герметичного соединения элементов конец одной трубы всегда имеет муфту. Второй конец оснащен кольцом, который защищает от повреждений резьбу.
Обсадные трубы источника необходимы для выполнения следующих задач:
- Защитить водяной насос или насосную систему, установленную в шахте, от возможных загрязнений и механических повреждений.
- Обеспечить целостность водозаборной точки на протяжении всего срока эксплуатации. Изделиям свойственна повышенная прочность, устойчивость к деформациям и повреждениям.
- Уберечь скважину от высокого давления почвы.
- Предупредить просачивание сточных или подземных вод в колодец, что грозит загрязнением воды и заражением ее болезнетворными организмами.
Бурение абиссинских скважин. Технология гидробурения абиссинских скважин
Абиссинская скважина — лучший вариант получить воду на участке при низких материальных затратах на строительство. Используя МГБУ (малогабаритную буровую установку), можно бурить в ограниченном пространстве в срок за 1-2 дня.
Установка переносная, монтируется непосредственно на устье.
Устройство МГБУ, этапы бурения
Вот нижняя часть МГБУ.
1. Основание, 2. вертикальные стойки, 3. 4-лопастное долото, 4. электрическая лебедка, 5. Буровая штанга, 6. Приямок-отстойник для бурового решения.
А вот верхняя часть установки.
7. Направляющие каретки, 9. Каретка, 10. Редуктор, 11. Двигатель, 12. Вертлюг, 13. Быстросъемное соединение (БРС) для подключения шланга, 8. Система блоков, обеспечивающая то, что трос (14) соединен с электрической лебедкой 4 ,
Принцип работы: вращение и подъем двигателя, движение двигателя и бурильные установки могут совершать возвратно-поступательные движения вверх и вниз. Электродвигатель передает вращение бурильной колонне.
Подготовительные работы
Монтаж установки, копка отстойника (16) и приемника (17) промывочной жидкости (объем каждого 0,5-0,8 м³). Сборка бурильной компоновки: лопастное долото (3), на него через переходник, центрирующее устройство под названием калибратор (15), затем через 1 м, устанавливается еще один и соединяющий компоновку с вертлюгом.
Вода, добавляемая в бентонитовую глину, замешивают раствор. Пожарный рукав (19) подают к БРС (13), запускают дренажный насос (18) и растворяют через БРС в трубы, начинают вращаться, собирают компоновку.
Бурение
Бурильщик плавно подает каретку вниз, начинает бурить. После углубления в длину бурильной штанги, надо нарастить колонну еще одной трубой. Прекращают промывку. Отсоединить вертолет от штанги и поднимать каретку в верхнее положение. После этого продолжаются бурение. В процессе промывки контролируют состав выбуренной породы и метраж.
Водоносные пласты состоят из мелкозернистого галечника или известняка. В дополнение надо следить за скоростью прохода, глина бурится медленнее. Достигнув подошвы водоносного пласта, бурение прекращают.
Спуск эксплуатационной колонны
Скважину промывают, чтобы удалить шлам с забоя. Затем извлекают буровые штанги. Сдвигают МГБУ в сторону, спускают скважинный фильтр (1), выполненный из 3-х метровых труб НПВХ с продольными прорезями 0,2-0,3 мм (щелями, расположенными в шахматном порядке). Далее свинчивают фильтр с очередной обсадной трубой (2) наружным диаметром 125 мм.
Эксплуатационная колонна устанавливается на забой, затем готовят промывочный оголовок.
Заключительные работы
Подсоединить к оголовку (1) шланг для подачи чистой воды и закачивать в колонну.
Вытесненный грязный раствор откачивают за пределы участка. Следят, когда появится чистая вода. Обычно для промывки фильтра хватает одного кубометра воды. Далее следует колонна с глубинным насосом и нагнетательными трубами и кабелем. Заодно определить дебит. Остается оборудовать устье, подключить коммуникации к дому.
Как бурить?
Технология бурения очень проста:
- Снаряд Нортона устанавливается в приямок, либо подвешивается на треноге, либо забивается в землю. При этом необходимо убедиться, что он расположен строго вертикально.
- В забитый снаряд устанавливают первую штангу, затем устанавливают на нее подбабок, бабу и верхний хомут, как показано на рисунке.
- После установки снаряда необходимо продеть трос в шкивы и приступить к забиванию штанги в землю. Для этого бабу просто поднимают на тросе и затем отпускают.
- После заглубления первой штанги на нее устанавливают вторую, переставляют подбабок, бабу и хомут, после чего повторяют все процедуру.
После достижения предполагаемого водоносного горизонта рекомендуется проверить наличие воды манеркой. В качестве манерки можно использовать отрезок трубы, один конец которого заварен или просто загнут. К манерке привязывают трос, опускают на дно и затем поднимают. Если сухо – бурим дальше. Если появилась вода – дело движется к финалу.
Для того чтобы добиться максимального дебита скважины, следует бурить до нижней точки водоносного горизонта. Ее несложно определить по сопротивлению бура: когда он входит в водоносный горизонт, бур начинает идти легче, а после входа в глиняное дно сопротивление резко возрастает. Если вы получили воду и через некоторое время после этого уперлись в плотный грунт, поздравляем – бурение абиссинского колодца завершено.
Абиссинский колодец – преимущества и недостатки
Исходя из опыта использования и многочисленных отзывов, можно выделить плюсы и минусы добычи воды из абиссинской скважины игла.
Преимущества:
скорость работ. Первую воду можно получить уже через 6-7 часов (на скорость оказывает влияние тип грунта и глубина залегания водоносного песка);
дешевизна. Абиссинский колодец самый экономичный способ получения воды с точки зрения установки и эксплуатации;
длительный период службы. Абиссинский колодец может функционировать до 30 лет. На срок оказывают влияние такие факторы как химический состав воды и фракции песка, которые могут забить фильтр (который, можно заменить и продлить срок эксплуатации еще на 10-15 лет);
возможность пробурить скважину практически в любом месте участка, в подвале, в гараже, в зоне барбекю, в беседке, на веранде и т.д.;
гигиеничность. Скважина защищена от попадания внешнего сора;
всесезонность использования;
высокая производительность. До 3-х кубов в час.
Недостатки:
использование электрического насоса увеличивает затраты на получение воды. Как следствие, необходимость обязательной электрификации участка;
использование механического насоса (колонки) снизит скорость подачи воды и потребует некоторых усилий;
невозможность забить абиссинскую скважину в некоторых районах.
Комплект для абиссинского колодца
Для выполнения работ потребуется оборудование для бурения абиссинского колодца:
Игла для абиссинского колодца (стальная игла, конус или острие). Изготовить наконечник можно своими руками на токарном станке. Для удобства бурения (забивания) диаметр иглы должен превышать диаметр труб на 10-30 мм. Длина наконечника 200-300 мм. Игла может накручиваться по резьбе или припаиваться к трубе. Если использовать метод сваривания, то в качестве припоя нужно выбрать олово, т.к. соединения со свинцом опасны (могут стать причиной отравления воды).
Фильтр для абиссинского колодца. Его задача отфильтровывать песок, чтобы в трубу попадала чистая вода. Для этих целей самую нижнюю часть магистрали, так называемую трубу фильтра просверливаются в нескольких местах в шахматном порядке. Количество отверстий должно быть достаточным, чтобы пропускать воду и в тоже время не ослабить трубу (примерный шаг отверстий 5 см).
Фильтр для абиссинского колодца
Далее труба (фильтр-игла) обматывается фильтрующим элементом. Для этих целей идеально подойдет нержавеющая сетка галунного плетения для скважин. Фильтровая сетка обеспечит увеличенную площадь очистки и соответственно, стабильную подачу воды внутрь ствола через перфорацию.
Секции (магистраль или трубопровод). По нему будет подаваться вода. Изготавливается он просто – отдельные трубы, диаметром 1 дюйм, соединяются между собой с помощью муфт. При этом муфты должны быть только стальные. Чугунные лопаются при забивке. А чтобы избежать протекания воды применяются резиновые уплотнители или сантехнический лен и масляная краска. Как правило, длина магистрали редко превышает 15 м. Но в отдельных районах есть скважины, забитые на глубину до 40 м.
Насос для абиссинского колодца – ручной или электрический. Устанавливается в верхней части магистрали.
Бетонные кольца.
Все описанные элементы можно изготовить самостоятельно или купить комплект для абиссинского колодца, изготовленный в промышленных условиях.
