Для чего нужна циркулярная пила
Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.
Циркулярка для работ с бревнами
В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.
Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.
Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.
Циркулярка на моторе от стиральной машины
Не промахнешься при аварии
Требования к конструкции
Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры
При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:
- станины, служащей основанием всего изделия;
- столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
- выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).

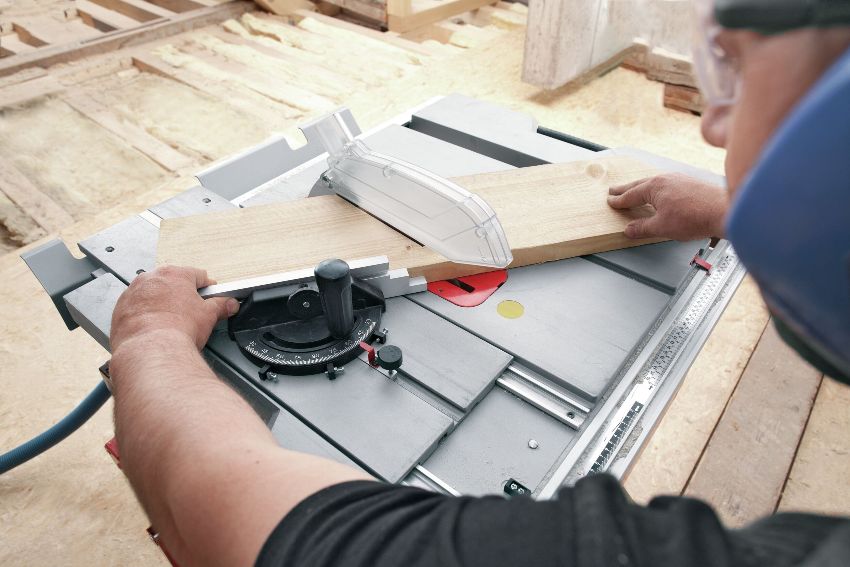

Малогабаритный циркулярный станок настольного типа
Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:
- основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
- столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
- комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).
Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.
При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.

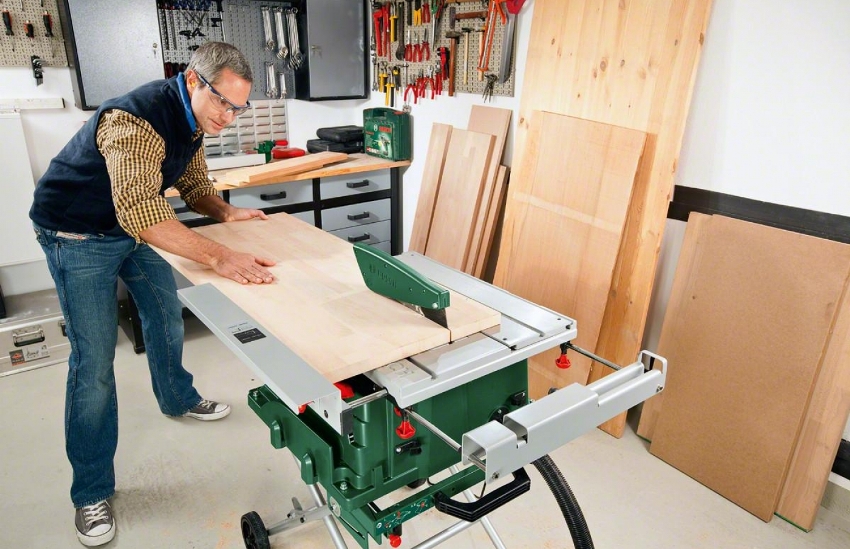

Стационарный циркулярный станок
Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:
Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.
После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.
Основные параметры – расчет мощности, оборотов, передачи
Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.
Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается
Важно правильно подобрать передаточное число
Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов
На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

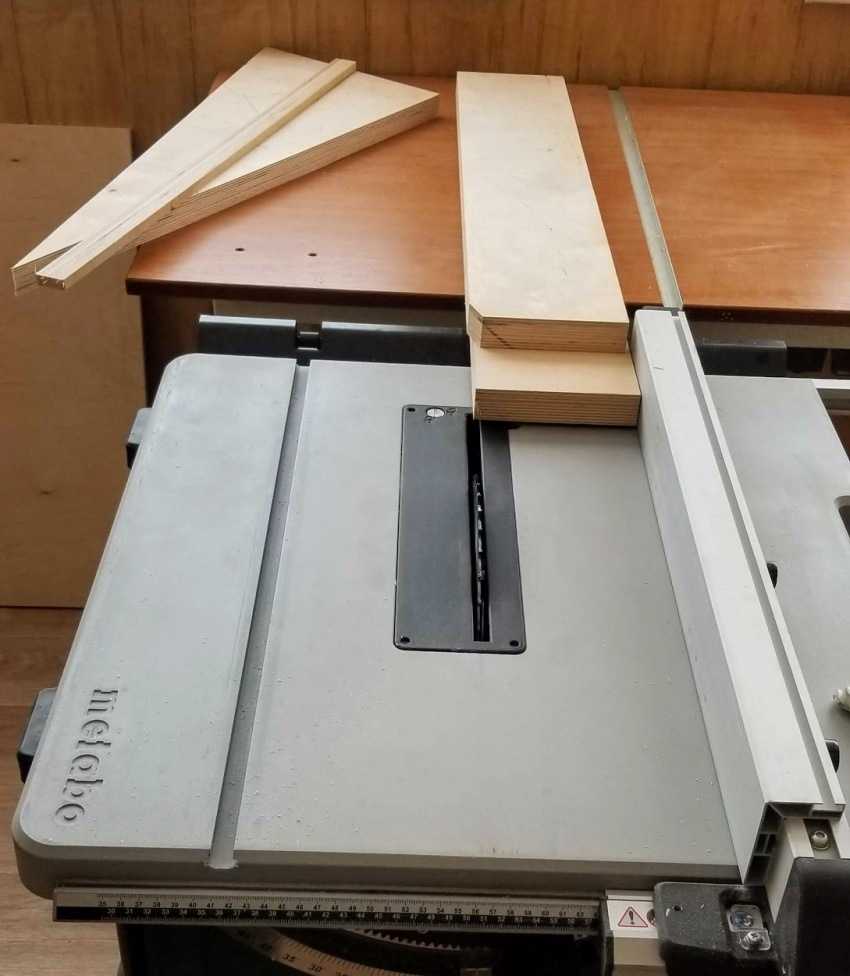

Изготовление каретки для циркулярки своими руками
На функционал и качественную работу стационарной циркулярки в значительной степени влияет наличие приспособлений. Одним из таких является каретка. Выполнить ее в домашних условиях совершенно несложно, а вот осуществление торцевания и отпиливания материала под углом 45° значительно упростится.
Сделать данное приспособление для циркулярки можно из листа фанеры следующим образом:
вырезается фанера размером несколько шире, чем стол циркулярки;
Каретку для циркулярки можно изготовить собственноручно.
- в нижней части к ней при помощи клея или шурупов прикрепляются направляющие бруски, расстояние между которыми должно равняться ширине стола;
- сверху подобным образом, с применением шурупов или клея, фиксируются упорные бруски.
При помощи направляющих каретка подается по столу на пильный диск, делающий на приспособлении сквозной пропил. Высота бортиков, которая должна быть больше выступающего пильного диска, позволяет сохранять целостность и жесткость каретки. Если стоит задача выполнить распил под углом 45°, необходимо использовать дополнительную планку, которая в данном приспособлении является съемным элементом. Распил выполняется путем прижимания заготовки к расположенной под углом планке.
Чтобы фанерная поверхность каретки легко очищалась от отходов пиления, ее нужно покрыть лаком в несколько слоев.
Фанера должна быть размером немного шире, чем стол циркулярки.
Сфера применения самодельной циркулярной пилы
В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.
Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства
Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.
На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.
Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.
При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.
Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы
Как сделать циркулярку своими руками: подготовительные этапы работы
Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете
В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания. Процесс изготовления может реализовываться двумя способами:
Процесс изготовления может реализовываться двумя способами:
- набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
- составляющие циркулярки необходимо приобрести.
В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.
Схема изготовления циркулярки своими руками
Полезный совет! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.
Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат
Представлять, что получится в итоге, – крайне важно
Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.
Мини циркулярная пила своими руками
Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.
В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.
Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.
Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.
Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.
На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.
На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.
По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.
Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.
А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.
Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.
В практическом плане стационарная циркулярная пила необходима:
для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.
Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:
- пиления;шлифования;строгания;сверления;заточки инструмента.
Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

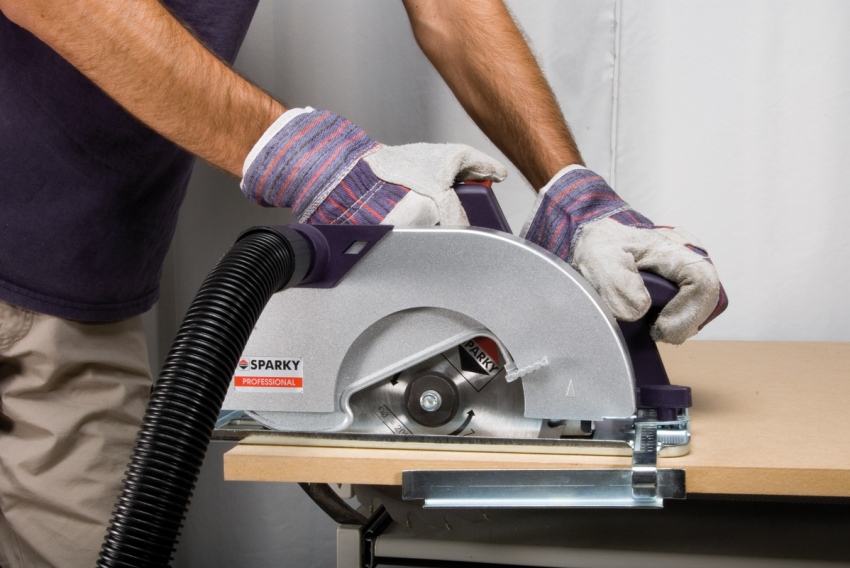

Ручная циркулярка как основа самодельной конструкции
Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.
Дисковая пила состоит из следующих частей:
- электродвигателя;
- одной или двух ручек;
- защитного кожуха;
Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле
- удерживающей платформы (для возможности выставления диска);
- расклинивающего ножа (предупреждает застревание пильного диска в древесине).
Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.
Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.
При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя
Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы
Легкие модели подойдут для эпизодических распиливаний
Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.
Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
Конструкция – основные узлы, их назначение
Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:
- приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
- совершенствование промышленных изделий для расширения функционала;
- сборка из отдельных деталей, изготовленных, в основном, собственными силами.
Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.
Делаем верстак со встроенной пилой дешево и сердито
Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.
Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.
Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.
Самодельный стационарный станок
Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.
Станина
Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.
Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.
Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.
Столешница
В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.
В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.
Мотор
На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.
В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.
Передача вращения
В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.
Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.
Установленный на каркас рабочий вал со шкивом будет иметь такой вид.
Сборка
Сборка циркулярной пилы начинается с установки двигателя на каркас.
После установки двигателя надевается ремень.
После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.
Для защиты мотора от опилок на корпусе установлены защитные экраны.
Устанавливается и зажимается циркулярная пила на рабочий вал.
Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.
В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.
Как видно результат впечатляет.

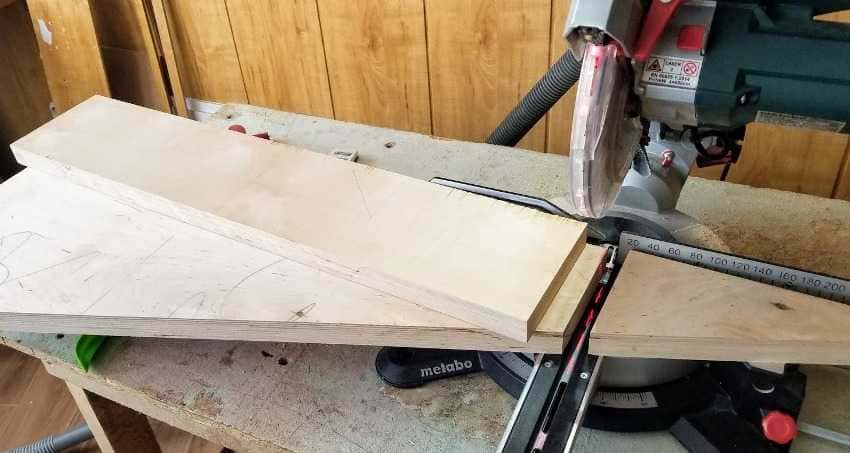

Торцовка из циркулярки
Когда приобрести такой инструмент сложно из-за недостатка финансов, его можно сделать собственноручно.
Для монтажа понадобится:
- Утолщенный лист металла.
- Уголки из стали для прижима (используйте старую кровать).
Сварочник используют для резки в листе стали отверстия, а его торцы обрабатывают напильником.
Особо мощный электрический мотор для использования инструмента не требуется, хватит 0,9 кВт. Его монтируют на основу добавочной пружиной, исполняющей стабилизирующую задачу. Для вращения агрегата необходимо приделать ручку, в результате получится достичь постепенного передвижения пилы. Характеристики следующие:
- 0,2 м – диаметр режущего диска;
- 1500 об/мин – скорость вращения.
Это позволит при помощи инструмента, сделанного собственноручно, легко обрабатывать древесину толщиной до 0,07 м. Позаботьтесь о настраиваемых стойках и опорах. Для маятниковых стояков берите швеллер, крепящийся на основание из металла. В результате наш инструмент станет прочнее и тяжелее, однако торцовочные работы благодаря ему будут производиться с легкостью. Можно взять трехфазный электрический двигатель (2,3 кВт) и качающуюся на шарнирах плиту.
Надеть ремень на шкив электродвигателя. Маятник можно закрепить на основании материала каркаса. Для удобной работы с деревом диаметр пилы обязан быть 0,42 м, а скорость вращения – от 2800 об./мин. Прорезаем щель под диск.
Как видим, качественный инструмент возможно не только приобрести, но и сделать своими руками. Вот что у нас получилось:
Конструкция стационарного циркулярного станка
Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.
На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:
- 1 – рама (станина);
- 2 – боковая панель;
- 3 – пусковое устройство;
- 4 – механизм регулирования высоты стола, 13 – его упоры;
- 5, 6 и 7 – две половины распиловочного стола с основанием;
- 8 – электродвигатель;
- 9 – площадка для установки мотора;
- 10 – шпильки (М10);
- 11 – пила;
- 12 – вал;
- 14 и 16 – соответственно ведомый и ведущий шкивы;
- 15 – ремень;
- 17 – выключатель.
Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.
Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.
Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.
Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.
Деревообрабатывающий станок – капитальное изделие для дома
Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.
1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.
Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.
Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.
Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.
Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:
- отпускаем гайки на стойках;
- крутим винт, который нажимает на упор, поднимая или опуская стол;
- затягиваем гайки шпилек;
- выполняем аналогичную регулировку для второй половины рабочей поверхности.
