Датчики движения для включения света: схемы подключения, обзор моделей и цены

Пример изготовления датчика

Световой датчик состоит из источника света и приемника светового излучения. В домашних условиях в качестве источника можно применить лазерную указку. Выбор может упасть также на светодиоды, что уменьшит расстояния между источником и приемником света. В охранной сигнализации источником может быть инфракрасный диод, что сделает устройство менее заметным.

Принципиальная схема приемника светового прибора представлена на изображении:

Что надо иметь для самостоятельного изготовления

Для практической реализации представленной схемы понадобятся следующие основные инструменты и комплектующие.

• Паяльник. Мастер должен уметь работать с этим инструментом.
• Мультиметр — для измерения электрических параметров собираемой схемы.
• Бокорезы, пинцет. Эти инструменты необходимы для выполнения проводки и работы с мелкими электронными комплектующими.
• Транзистор с фотоэлементом. Из него следует изготовить фотоэлемент — собственно основной чувствительный элемент датчика. Для этого подойдет фототранзистор с корпусом как показано на изображении:С помощью бокорезов освободить транзистор от крышки. Получится открытая поверхность кристалла фотоэлемента (смотреть изображение), которая будет реагировать на попадание света.
• Операционный усилитель для увеличения параметров сигнала при использовании внешних приемников для подачи сигнала (радиоприемник или другой вид информирования о случившемся событии). Выглядит операционный усилитель как показано на изображении:
• Конденсатор, резисторы, реле. В качестве реле подойдет РЭС55, смотреть изображение:
• Драйвер или блок питания для подачи напряжения (можно бывший в употреблении, но рабочий от 4.5 В до 12 В)

Основные рекомендации и порядок сборки

• Из подготовленных деталей выполняется несложная схема, приведенная выше.
• Производится подключение с помощью паяльника к блоку питания. Собранная плата выглядит, как показано на изображении:
• Собранную схему лучше разместить в каком-нибудь корпусе, подходящем по размеру.

Как работает самодельный датчик света

Источник света направляет излучение на кристалл фотоэлемента транзистора VT1 (смотреть схему), создавая условия аналогичные подаче напряжения на его базу. В таком случае полупроводник откроется, а конденсатор С1 зарядится. Резистор R1 регулирует величину точки срабатывания транзистора и подбирается опытным путем (за базу взято значение 10 кОм). Конденсатор подбирается емкостью 10 мкф.

В тот момент, когда свет перестает падать на фотоэлемент, а это происходит при возникновении преграды в виде человека, конденсатор начнет разряжаться. При этом напряжение в точке А будет постепенно снижаться. Операционный усилитель многократно усиливает сигнал и на выходе можно будет подключить извещатели различного типа.

Анализировать информацию с датчика поможет установка в схему реле. Его подключаем следующим образом: один контакт соединяем с цепью питания, другой заземляем, а третий подключаем к извещателю, например, радиоприемнику, как показано на изображении:

Пока свет попадает на фотоэлемент, питающая цепь реле соединена с корпусом и радио не работает. В отсутствии сигнала от фотоэлемента контакт реле переключается на цепь питания (на изображении 12 В) и радио подает звуковой сигнал.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

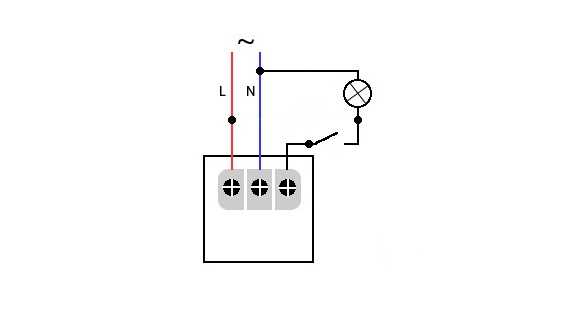

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Как правильно подключить датчик движения — 5 схем монтажа с выключателем и без

Для того, чтобы упростить процесс управления освещением и автоматизировать его включение-отключение в определенных местах (подъезд, коридоры, вход в дом на улице и т.д.), применяются такие устройства как датчики движения.

Помимо работы в сетях освещения, они могут использоваться в охранных системах. Например для подачи звукового сигнала (рев сирены, включение звонка) при обнаружении движения в охраняемой зоне.

А еще их можно настроить на автоматическое открывание входных дверей, что широко применяется в торговых центрах и магазинах.

Давайте же рассмотрим как правильно подключить это устройство, разберем популярные схемы и перечислим ошибки, которые непосредственным образом влияют на погрешность работы прибора.

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика. Еще их не рекомендуется ставить над батареей или другими нагревательными приборами

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

2-выставляете порог чувствительности

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Схема подключения через пускатель

Также пускатель понадобится при управлении освещением с мощной нагрузкой. Допустим это не одна лампочка, а полноценные уличные прожекторы или фонари с ДРЛ, ДНаТ или другими мощными источниками света.

Стандартное фотореле от того же IEK ФР-601, рассчитано на подключение нагрузки не более 10А. Это несколько светодиодных прожекторов мощностью около 2кВт.

Хотите больше? Воспользуйтесь следующей схемой с магнитным пускателем.

Его катушка подключается как раз-таки к фотореле, а силовые контакты подают питание на основную линию освещения.

Если вас не устраивает большой габаритный колпак датчика света, который портит весь дизайн фасада здания, воспользуйтесь фотореле с выносным датчиком.

В этом случае основной коммутирующий элемент располагается в щитке и напоминает современный модульный контактор на дин-рейке. Миниатюрный выносной датчик тем временем незаметно прячется под крышей или в любом другом месте.

Схема подключения здесь следующая:

Более расширенный и усовершенствованный вариант:

Внутри прибора по прежнему коммутируется фазный проводник.

Настройка чувствительности может осуществляется потенциометром на передней панели, в зависимости от модели. Вам больше не придется каждый раз подниматься на высоту под козырек дома.

Рассчитаны такие приборы уже на несколько большие токи (25А), чем китайские модели ФР-601.

Выносной датчик можно наращивать проводом до 50 метров. Вы его безболезненно сможете протянуть не только через крышу дома, но и через весь участок.

Что такое датчик освещения и для чего он нужен? У этого прибора много названий, например, датчик света, светоконтролирующий выключатель, сумеречный выключатель, фотодатчик или фотореле. Предназначен он исключительно для экономии электрической энергии и представляет собой небольшое устройство с различными микросхемами внутри, подключаемый к электрической цепи.

В наше время существует огромное количество всевозможных устройств подобного типа. Например, датчик движения, который замыкает цепь при наличии движения в его поле деятельности. Индивидуальная особенность фотореле — возможность изменения мощности искусственного освещения в зависимости от уровня естественного света. В последнее время эти датчики завоёвывают все большую популярность и обширно применяются вместе с лампами для уличного освещения в тёмное время суток, с осветительными приборами на лестничных клетках и т. д.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения.

Возможности регулировки

После того, как датчик движения смонтирован и закреплен, необходимо его настроить. На корпусе прибора присутствуют поворотные элементы, которые позволяют регулировать его чувствительность и другие параметры. Чаще всего используются устройства типа ДД, с наличием датчика освещенности.

Регулировка угла наклона

Регулировка датчика движения начинается с выбора угла наклона

В первую очередь, особенно для тех датчиков, которые устанавливаются на стенах, следует выставить угол наклона. Для этого на каждом датчике имеется поворотный кронштейн. Угол делают таким, чтобы датчик срабатывал при определенных условиях. Как это сделать? Лучше экспериментальным путем.

Как правило, датчики движения устанавливаются на высоте около 2-х с половиной метров. Даже датчики движения, которые рассчитаны на минимальный угол обзора по вертикали, способны контролировать значительную территорию. Как уже было сказано выше, экспериментальным путем, изменяя угол наклона, добиваются того, чтобы прибор устойчиво работал в пределах заданных параметров. Зачастую это отнимает много времени, но результат получается самый оптимальный.

Регулировка чувствительности

В основном, регулировки выглядят так

Под регулятором этого параметра имеется обозначение «SEN». Другими словами, этот параметр предназначается для того, чтобы прибор не реагировал на кошек и на собак. Прибор регулируется в пределах от минимальной (min) до максимальной (max) величины.

Настройка этого прибора по этому показателю также осуществляется экспериментально. Можно поступить следующим образом: прибор выставляется на минимальную чувствительность и постепенно она увеличивается до тех пор, когда устройство начинает реагировать на человека. На этом следует остановиться и проверить несколько раз, насколько устойчиво работает датчик. Если срабатывает датчик через раз, то чувствительность можно увеличить. Если чувствительность увеличить значительно, то высока вероятность того, что он будет реагировать и на животных.

Регулировка времени задержки выключения

Время свечения или время задержки — выбираете как вам больше нравится

Под регулировочным элементом имеется надпись «Time». Пределы регулировки начинаются с 3 секунд и до 15 минут, что достигается с помощью поворота регулировочного элемента. На каждой модели указывается минимальное и максимальное время задержки. Этот параметр определяется также экспериментальным путем, достаточно засечь время задержки.

Подстройка под уровень освещенности

Под регулировочным элементом этот параметр обозначается буквами «LUX». С помощью этого регулировочного элемента регулируют чувствительность фотореле. Если этого элемента нет, значит фотоэлемента в датчике нет. Отрегулировать этот параметр не составит никакого труда, достаточно установить регулятор в положение «max», а затем вечером, при определенном уровне освещенности регулятор поворачивают в сторону «min», пока датчик сработает, и лампочка не выключится.

Датчик движения на 220 вольт для включения света. Настройка времени горения, установка (DIY № 005)

Watch this video on YouTube

После подобных регулировок прибором можно пользоваться.

Подключение датчика движения

Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

Подключение датчика движения без выключателя и с ним

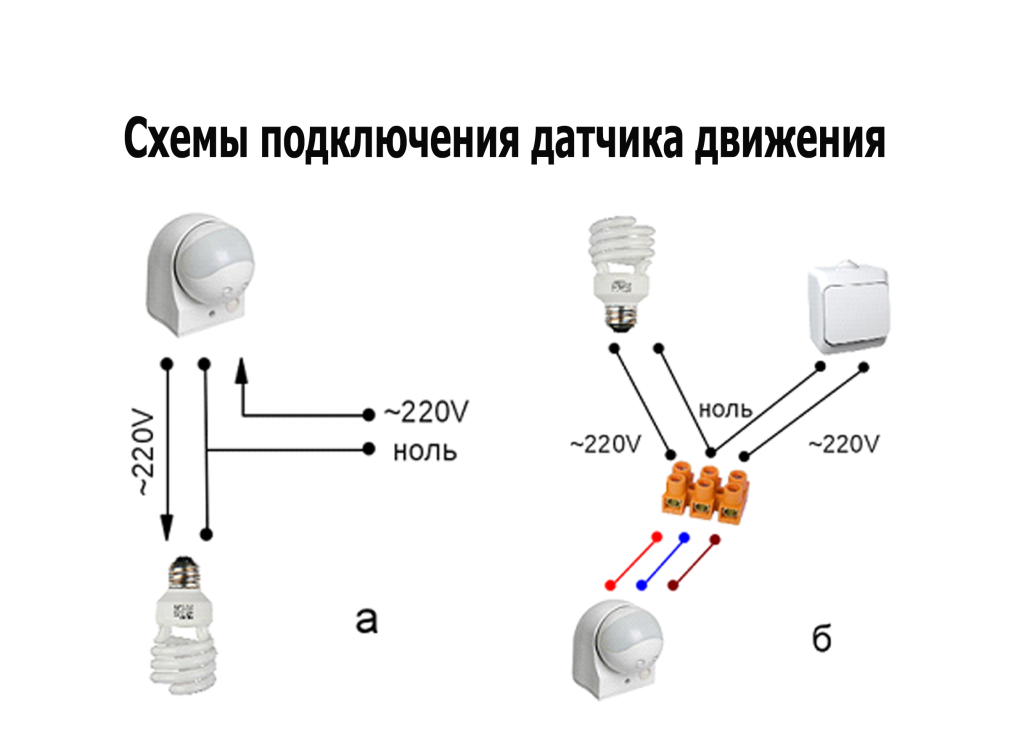

Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

Подключение детектора с использованием фотореле

Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

Размыкание цепи между датчиком и лампочкой

Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

Какой дальности действия взять датчик?

Этот параметр напрямую связан с углом охвата. Чем он больше, тем на большее расстояние способен «добивать» сенсор. Выбор датчика движения по этому показателю зависит от будущих условий эксплуатации. Например, если у вас гаражный кооператив и вы хотите, чтобы прожектор включался, когда к воротам подъезжает автомобиль, тогда нужно рассчитать расстояние от ворот до места предполагаемого монтажа датчика и добавить 1 м для покрытия погрешности. Это и будет дальностью действия датчика, который нужно купить.

Для подъезда или дома наоборот нужно покупать с небольшой дальностью действия, чтобы он не захватывал «лишние» объекты, и свет не работал постоянно. Обычно устанавливаются приборы с дальностью действия не больше 6 – 10 м. Например, для подъездов пользователи часто берут модель IEK LDD10.

Подключение нескольких приборов в цепь

Если нужно осветить длинный коридор (помещение с нестандартной планировкой) или при малом охвате территории одним датчиком, к схеме подключается еще один детектор движения.

Осторожно! Подключаться второй и последующие устройства должны параллельно к одной фазе. В случае соединения приборов к разным фазам произойдет короткое замыкание

Инструкция по присоединению дополнительных датчиков:

1. Обесточить цепь;
2. Объединить L-кабеля датчиков движения и электрощитка;
3. Подсоединить красные кабеля электроприборов и коричневый кабель от лампы;
4. Объединить все нулевые кабеля (от лампы, датчиков и щитка);
5. Подключить к электросети, проверить работоспособность.

Совет! Для подключения бытовых устройств к осветительным приборам (прожекторам) с высокой мощностью лучше использовать подключение через контактор (с катушкой на 220В). Фаза подключается к контактору от датчика и щитка, а нагрузка датчика — к контактору. Эта схема позволит выдержать мощность прожектора.

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

• сенсор;
• соединительные провода;
• светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора. Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов

В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Варианты применения датчика движения

Наиболее эффективно использование датчика движения для освещения лестничных пролетов в многоквартирных домах. Благодаря этим простым устройствам лампы не потребляют электричество всю ночь напролет, а включаются на 1-2 минуты по мере надобности.

Включение освещения у входной калитки или ворот частного коттеджа тоже очень удобно реализовать при помощи датчика движения. Одновременно с включением лампы можно передавать сигнал в дом и тогда хозяева всегда будут сразу же предупреждены о приходе гостей.

Учитывая ограниченную дальность зоны действия датчика, для обслуживания длинных коридоров применяют специальные приемы. На рисунке снизу хорошо видно, как два датчика могут полностью охватить всю зону длинного коридора.

В комнатах большой площади удобнее пользоваться потолочными датчиками с круговой диаграммой направленности. Однако нужно учитывать, что радиус зоны срабатывания датчика становится равен максимальной дальности, указанной в паспорте изделия, минус высота потолка.

Как установить? Схема подключения

Процесс монтажа состоит из 3 этапов:

1. Выбор правильного места установки.
2. Подготовка места.
3. Непосредственно установка.

Так как существуют потолочные и настенные датчики движения, следует знать их характеристики, и выбирать по ситуации и местоположению максимально эффективные:

1. Потолочные идеально подходят для небольших помещений. Угол контролируемой зоны составляет 360 градусов, а угол расхождения лучей – 120 градусов, при условии, что прибор будет подвешен на высоту 3 метров от уровня земли. Тогда зона контроля датчика будет составлять до 20 метров.
2. Настенные. Можно устанавливать как в помещении, так и на улице. Угол расхождения лучей равен 90 градусам, а охраняемая зона составляет 15 метров.

Вариантов размещения датчика движения очень много, он наиболее эффективен будет в углу помещения. При этом, пучок лучей обнаружения будет охватывать определённое пространство, и «мёртвые зоны» сведутся к минимуму.

При установке прибора на улице, необходимо установить его с наибольшей зоной обхвата, при этом, учитывается дальность действия и зона расхождения лучей.

В частном доме, датчик движения имеет наибольший коэффициент полезного действия над входной дверью, на высоте 2,5 – 3 метра и на небольшом расстоянии от лампы. При этом, происходит минимальная затрата на провода.

Очень редко датчики ставят на заборы, калитки и ворота, при такой установке они приобретают характер домашней сигнализации и тогда их лучше всего подключать не к лампе, а к звуковому сигналу.

В некоторых случаях, возможна комбинация настенного и потолочного приборов. Например, когда необходимо автоматическое включение освещения и на лестничной клетке (при открывании дверного замка), и в прихожей.

https://youtube.com/watch?v=YiWmUeN1Btg
