Советы мастеров
Стоит придерживаться следующих рекомендаций, поскольку они помогут в корректировке механизма, а также организовать работу своими силами:
- существенные нарушения скорости хода полотна двери, уход от нормальных параметров ликвидируется поворотом одного из настраиваемых винтов в требуемом направлении, которое будет варьироваться от скорости открывания (закрывания) двери;
- повысить (понизить) скорость дохлопа можно путем поворота по направлению часовой стрелке или против него второго клапана;
- если повернуть в требуемом направлении гайку для регулировки, то можно внести исправления в силу натяжки пружины;
- поворот регулируемой гайки подкорректирует клапан, отвечающий за угол раскрытия двери, вследствие этого она станет открываться плавно, легче станет распахиваться.
Можно смело утверждать, что доводчики – это практичные и удобные устройства. Они несложны в монтаже и эксплуатировании. Все модификации оборудованы специализированными клапанами, посредством которых можно настраивать силу и скорость открытия либо закрытия полотна двери. Опции доводчика дают возможность удерживать двери в открытом либо закрытом состоянии. Но помните – покупать данные устройства необходимо у дистрибьюторов, которые имеют право осуществлять продажу в соответствии с общероссийским классификатором видов экономической деятельности.
О том, как регулировать доводчик двери своими руками, смотрите в следующем видео.
Регулировка дверного доводчика своими руками
Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.
Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.
Во-вторых, регулировка крайне актуальна в период смены сезонов
Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года. В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще
Если подтянуть механизм, проблема исчезнет
В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.
В-третьих, корректировать устройство необходимо в случае неполадок
Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

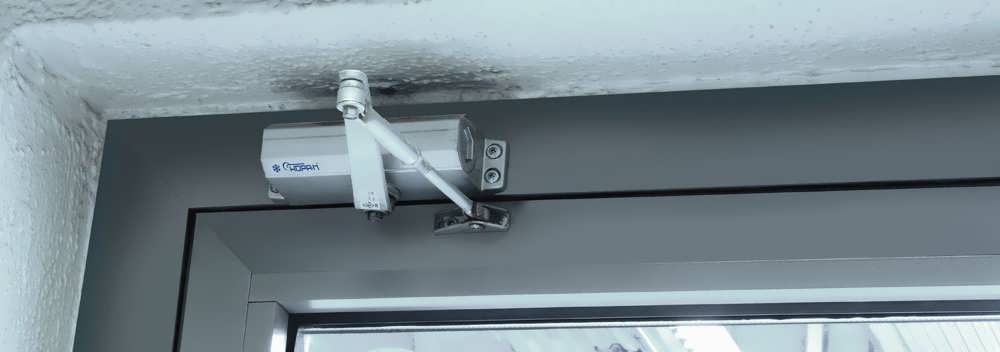

Фото с сайта dveridoma.net
А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.
Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.
Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.
Выбираем скорость движения двери
У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

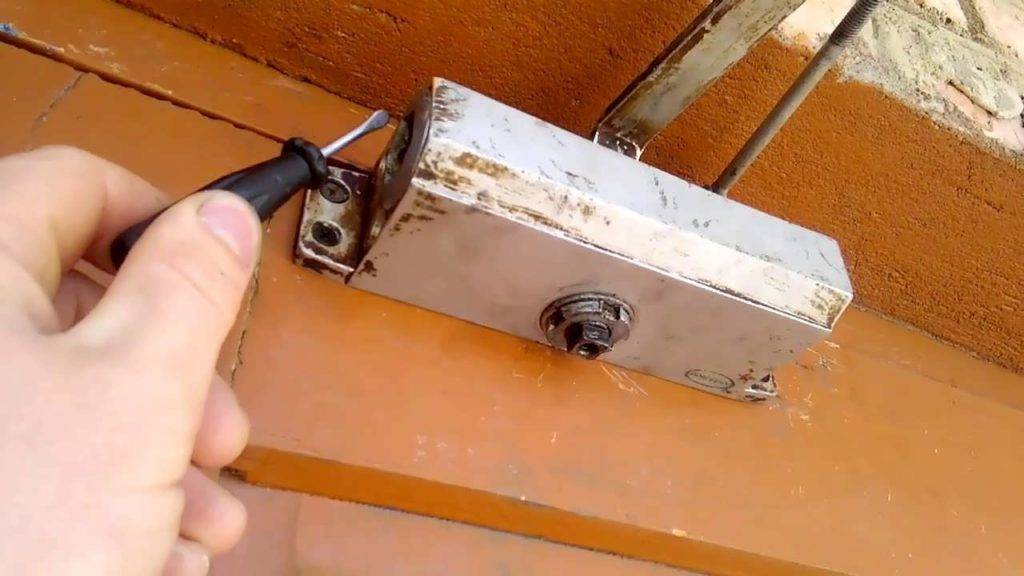

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.
Важно
Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.
Устанавливаем дохлоп
Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.
Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.
Калибруем открытое положение
Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.
Фото с сайта xn--56-6kch4danr.xn--p1ai
Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.
Это интересно
Если дверь открывается не настолько широко, фиксация не сработает.
Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».
Видео «Регулировка доводчика двери своими руками»

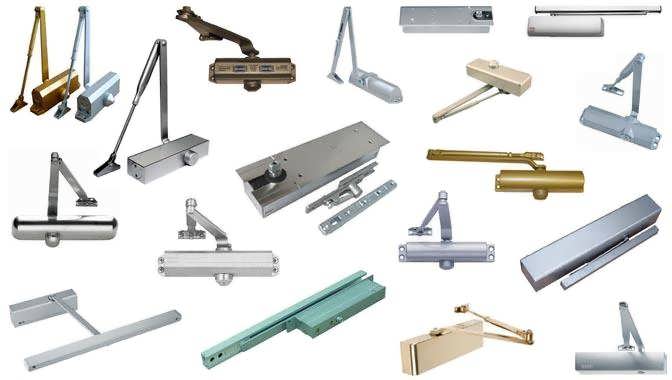

Виды доводчиков
До начала регулирования нужно узнать виды доводчиков. Существуют две классификации: по типу закрывающего механизма и по способу установки.
| По способу установки | По типу закрывающего механизма |
| Накладные (верхние) монтируются вверху. | Кулачково-слайдовая конструкция применяется для облегченных видов дверей, создавая плавность закрывания. |
| Напольные устанавливаются внизу. | Зубчато-рычажный используется для тяжеловесных кодовых дверец. |
| Рамные (скрытые) устанавливаются на полу или в раме. |
Интересно! Прославились доводчики от немецкой компании dorma, они востребованы и в интернете много положительных отзывов.
Пружинные доводчики
Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.
Пружинные доводчики — вариант для межкомнатной двери
В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.
С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.
В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.
Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.
Принцип работы
Наиболее распространены доводчики, в которых плавность движения двери обеспечивается за счет постепенного сжимания пружины с помощью шестерни, движущейся по зубчатой рейке в масляном растворе. На таких устройствах могут устанавливаться реечные шины (обеспечивающие лучшую тягу) или скользящие каналы.
Открытие двери с кулачковым валом и скользящим каналом практически не требует усилий, поэтому такие доводчики устанавливаются в местах высокой проходимости и в специализированных учреждениях (детских садах, местах проживания людей с ограниченными возможностями, больницах и т.д.). Плавное движение двери в таких конструкциях обеспечивается за счет кулачка, толкающего поршень, который, в свою очередь, давит на пружину. При закрытии дверного полотна поршень возвращается в исходное положение, а плавное движение обеспечивается за счет второго, тормозного поршня.
Принцип действия доводчика
Его действие основано на накоплении запаса энергии при открывании двери. После прекращения воздействия накопленная энергия запускает работу механизма закрывания. В корпусе установлена пружина, соединенная системой тяг с полотном двери. По завершении сжатия пружина начинает распрямляться, приводя в действие тяговый механизм, закрывающий дверь. Чтобы движение было плавным, дополнительно устанавливается гидравлический амортизатор. Жидкость амортизатора при открывании перетекает в смежную полость, а при закрывании по узким каналам возвращается обратно, препятствуя быстрому разжиманию пружины.
Большинство моделей амортизаторов гидравлические, заполненные маслом. Но встречаются и пневматические, где амортизирующей средой является воздух. Специализированные варианты снабжены электрическим механизмом закрывания.
Преимущества и недостатки дверных доводчиков для входных дверей
Популярность подобных устройств обусловлена их неоспоримыми достоинствами:
- защита дверного полотна от ударов во время открытия и закрытия;
- увеличения срока службы фурнитуры, так как плавное движение двери способствует уменьшению эксплуатационной нагрузки;
- обеспечение требуемого положения створки в закрытом положении;
- регулирование скорости закрывания створки;
- безопасная эксплуатация дверной системы, что особенно актуально для семей с маленькими детьми.
Устройство обеспечивает точное позиционирование створки
Из недостатков следует отметить сложность установки и регулирования, высокую стоимость моделей, имеющих более широкие функциональные возможности.
Устройство сложно отрегулировать
Особенности выбора современных дверных доводчиков и принцип действия
Популярность дверных доводчиков продолжает расти. Это обусловлено рядом позитивных моментов. Среди них:
Доводчики двери, независимо от модели, безопасны в применении, и об этом заботятся все наши партнеры-поставщики.

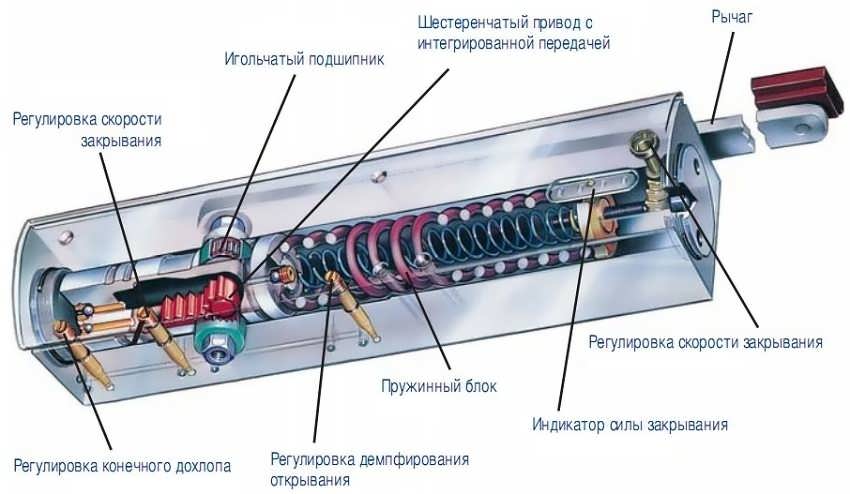

Устройство доводчика и принцип его действия интуитивно понятны. В конструкции присутствует корпус, который производители стараются делать максимально эстетичным, нескольких элементов для обеспечения рычажной тяги, механизма, отвечающего за корректное закрывание двери и функциональность доводчика.
- В составе механизма знакомая нам пружина — мощная и размещенная в капсуле с маслом, но она не просто притягивает дверь, а работает в комплексе с поршнем.
- После сжатия пружина в соответствии с предустановленной программой возвращается в исходное положение.
- Гидравлика действует по принципу: сначала медленно, под конец мощно.
- Предусмотрена регулировка силы сжатия, периода, ускорения и силы захлопывания.
- силу сопротивления дверных защелок (можно настроить за авто- и ручное защелкивание);
- амортизацию уплотнителей;
- сопротивление воздуха при закрытии двери.
- Ориентироваться необходимо, прежде всего, на массу дверного полотна и его габариты.
- Зависимость прямо пропорциональна, и мы поможем вычислить ее для выбора оптимальной модели, потому что критерий «мощнее – лучше» в данном случае не действует.
- При легкости двери и слишком мощном доводчике возникнут проблемы с петлями. Срок службы фурнитуры сократится, да и открывать такие будет некомфортно!
Еще один важный параметр выбора – эстетика. Дверные доводчики бывают верхними, нижними (напольными), скрытыми. Последний вариант наиболее предпочтителен для элитных интерьеров. Для бюджетных решений отлично подойдет верхний вариант. Если все условия соблюдены, ваш доводчик двери:
- исключит хлопки и шум при закрытии;
- обеспечит корректное автоматическое закрывание;
- продлит срок службы дверного блока, замков и других устройств
Как устанавливать дверные доводчики
Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.
Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.
Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.
Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам.
Как установить самый простой пружинный доводчик
Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег
Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег. Достаточно купить подходящую пружину и крепежные элементы, и установить их. Один конец крепится к дверной коробке, а другой к полотну. На этом монтажные работы заканчиваются. Основная сложность состоит в том, что здесь пружину по силе стягивания также нужно подбирать опытным путем, как и в первом варианте.
Усовершенствовать механизм и тем самым расширить функционал доводчика можно дополнительно установив амортизатор. Он будет служить для замедления движения двери и смягчения удара при закрывании.
Амортизатор представляет собой две герметичные камеры скрепленных между собой. Между ними стоит перепускной клапан. В одной из камер в спокойном состоянии механизма находится масло. Когда амортизатор растягивается, а дверь открывается, масло перетекает с одной камеры в другую. После окончания движения, когда рука отпускает дверь, в работу вступает сила пружины, которая давит амортизатор в обратную сторону. В это время масло под давлением медленно перетекает назад в первую камеру, а створка плавно закрывается.
В том случае, если найти подходящий амортизатор не получилось, вместо него можно взять самый простой велосипедный насос. С использованием его механизм будет работать практически так же.
Сделать механизм своими руками можно с использованием и других материалов, но два описанных способа самые простые и смотреться будут неплохо. Если выполнить все работы правильно, то конструкция сможет прослужить долго. А самое главное то, что затраты будут практически незаметны.
Советы мастеров по ремонтированию доводчика дверей
Домашняя регулировка дверного доводчика исполняется с определенными ограничениями. Они нужны для долгой и эффективной эксплуатации. Требуется не загружать двери тяжелыми вещами, потому что из-за тяжести конструкция перекосится и могут возникнуть поломки. Подпирание незакрытых створок не советуют выполнять, потому что для этого существует опция «hold open».
Вы самостоятельно чинили доводчик?
данет
При монтировании важно не крутить винты больше 2 оборотов от исходного положения. Это необходимо для исключения вытекания масленого состава
Если масло вытечет, то устройство перестанет выполнять свою главную функцию, а отремонтировать неполадку не просто.
Также важно контролировать перекосы во время операции. Если перекосы появятся при установке, то в процессе эксплуатации обязательно будут поломки
Многих мастеров интересует, как снять устройство при починке – в обратной последовательности: сначала вынимается рычаг, а затем откручивается корпус.
Прежде чем начать починку определяют причину появления неполадок. Основные причины:
- Природные. Например, ливни и дожди, изменение температуры в разное время года. Очень сильно негативные погодные изменения влияют на коробы из пластика и металлические части, которые находятся снаружи.
- Блокирование дверей разными вещами, которая не имеет функции по калибровке открытого положения.
- Закрытие полотна своими силами, вместо установленной скоростной настройки.
- Подбор закрывающего механизма, неподходящего под габариты створок. Если для дверей с большим весом подобрать доводчик с недостаточной мощностью, то возникнет перегруз и перекос конструкции.
Интересно! Перегруз конструкции появляется в семьях с детьми, если маленькие дети катаются и виснут на полотне.
Чаще всего случаются два вида поломок: утечка масла или деформация штанги:
1 При деформировании штанги требуется проверить материал, из которого она изготовлена. Если это обычный сплав стали, то он подвержен коррозии. Проржавевшие области зачищаются и смазываются специальным средством против образования ржавчины. При появлении надлома потребуется работа сварочным аппаратом, а в завершение хорошо зачистить швы. При загибании и искривлении всё выравнивают молотком. Но следует аккуратно использовать молоток, чтобы от перегрузки детали не полопались. Если искривлений или ржавчины слишком много, то приобретается новая деталь и заменяется.
2 Протечка масляного раствора случается из-за трещин. Если вытечет всё, то конструкцию придется заменять на новую. Потому что устройство станет обычной пружиной и будет захлопывать очень громко без возможности регулирования. Устранить неисправность нужно скорее, чтобы не привести к полной замене оборудования. Если на корпусе маленькая щелка и масло не успело полностью вытечь, то поврежденное место заделывается герметической замазкой. При большой пробоине и значительном утекании масла, герметик будет бесполезным – потребуется полая замена.
Некоторые производители могут недоливать масленый состав в корпус изделия, из-за чего не достигается медленный темп закрывания. Для устранения неисправности потребуется дозаправка через винтовые отверстия средствами для амортизирования или растворами моторных масел с синтетическим составом.
Процесс установки
Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.
Подготовка
На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.
Разметка
Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.
Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.
На видео- как происходит установка и эксплуатация доводчика:
Проверка сверла
Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.
Монтаж
Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.
Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.
Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.
Регулировка
После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.
Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.
После регулировки на нижнюю часть доводчика наденьте защитный колпак.
На видео- регулировка доводчика:
Отделка двери
После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери
Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери
Преимущества
Установка пружинных моделей петель дает следующие преимущества:
- удобство пользования дверью даже с занятыми руками;
- сохранение тепла в помещении;
- обеспечение беспрепятственного массового прохождения людей;
- предотвращение сквозняков;
- самостоятельное закрывание двери.
Для легких дверных полотен пружинные петли могут заменить доводчик
Пружинные петли, установленные в помещении, дают следующие преимущества:
- Сбережение тепла и отсутствие сквозняков.
- Удобное использование дверей даже с занятыми руками путём их не задействования, что служит полезной функцией в ресторанах, барах, метро, медицинских учреждениях и офисах.
- Предоставление беспроблемного прохождения в случаях массовых скоплений и большого количества людей.
- Отсутствие надобности закрывания дверей, так как этот процесс происходит самостоятельно.
- Возможность установить их самостоятельно.
Пружинные петли для дверей имеют ряд преимуществ
Выбор пружинных петель не представляется сложным. При выборе, следует учесть некоторые особенности и важные детали, как направление движения, нужно принимать к сведению ту желаемую сторону, куда будут двигаться двери – право/лево. Также возможно приобретение универсальных петель.
Ширина деталей отбирается согласно размерам дверного основания, на чем стоит предельно акцентироваться. Выдерживаемый вес петлей нужно определять сразу, ориентируясь на стандартные варианты (около 20-60 кг на петлю). Зная требующийся вес, возможно определить необходимое количество петель.
Видовые характеристики важны, петли способны иметь значительную разницу в длине и цвете. Часто встречающиеся размеры – 7,5х10х12,5 см, цвета бронза, латунь, хром, золото, никель. Также стоит учесть наличие способности контролирования скорости закрывания дверей и деталей, предоставляющих плавное и бесшумное движение.
Место установки доводчика

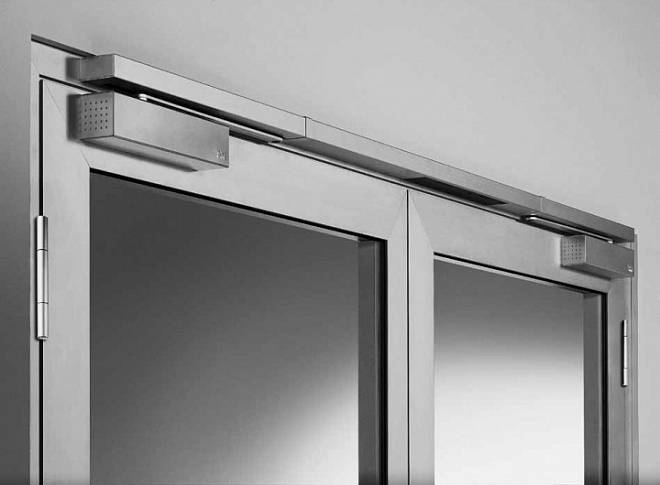

Наиболее распространенными являются дверные накладные доводчики, которые устанавливаются в верхней части с внутренней или наружной стороны полотна в зависимости от типа открывания. Реже встречаются врезные изделия для входных дверей, которые скрываются внутри пола, дверной створки или коробки. Подобные механизмы используются в случае невозможности установки в стандартном положении либо из соображений эстетики, например, на стеклянных дверных створках.
Накладные закрывающие механизмы по конструкционным особенностям подразделяются на два вида:

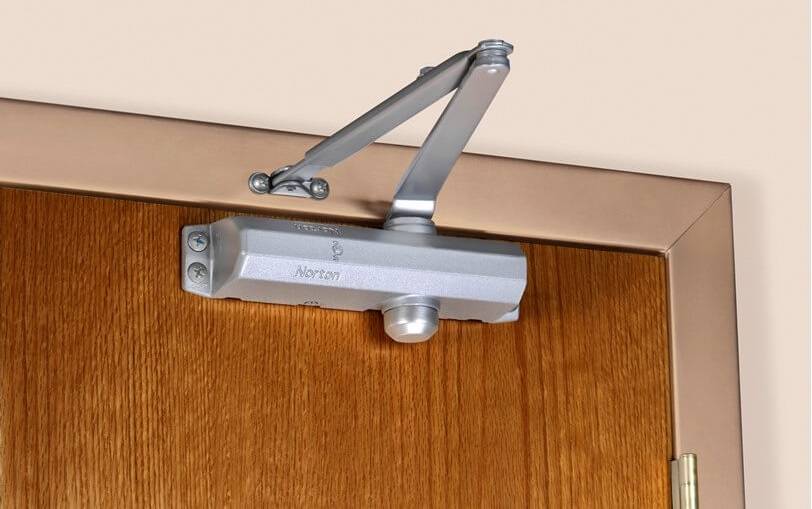

Доводчики, оснащенные рычажной тягой из двух коленцев. Преимуществами являются простота установки, надежность механизма, достаточно высокий уровень передачи усилия, возможность нескольких вариантов регулирования. Существенным недостатком является выступающий за уровень фасада перпендикулярно корпусу доводчика рычаг, вероятность которого быть поврежденным от действий нарушителей достаточно высока. Кроме того, рычажная тяга требует приложения усилий при открывании дверной створки, что не очень удобно для детей и людей в возрасте.

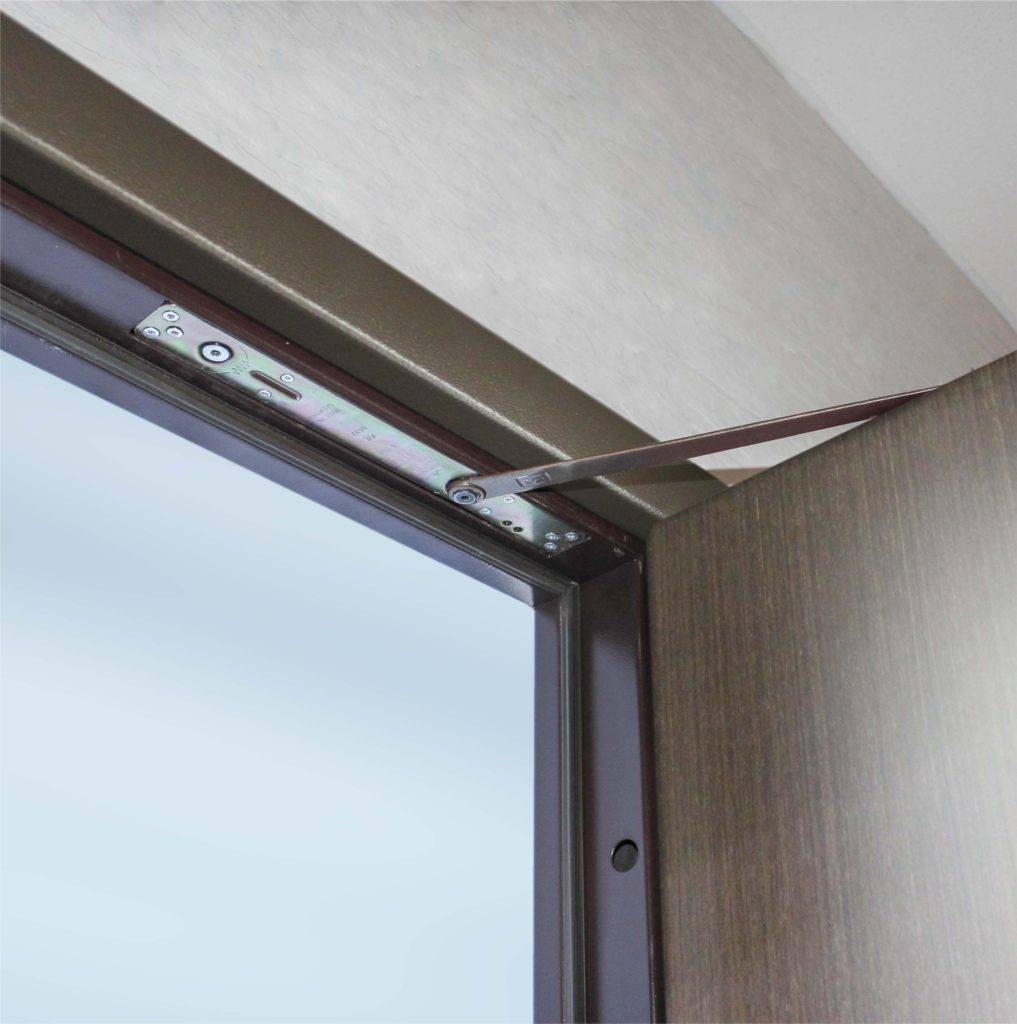

Доводчики, оснащенные закрытым скользящим каналом внутри коробки, по которому двигается свободный край шарнира с роликом на конце. Преимуществами являются высокие декоративные качества из-за отсутствия выступающих частей, минимальная вероятность повреждений, носящих характер вандализма, возможность дополнительного оснащения механизма ограничителем открывания внутри канала, установка в дверях, близкорасположенных к стене. Недостатки: минимальное количество регулировок и дополнительного оснащения, более высокая стоимость по сравнению с рычажными.
