Эффективный экран для радиатора отопления: дизайн, физика, конструкция

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

Короб экрана батареи

Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.

В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Деревянная решетка на батарею

Как сделать своими руками?

Изготовление щита на устройство отопления начинается с выбора желаемой конструкции. Исходить нужно из расположения радиатора, имеющихся навыков обработки различных материалов, доступности рабочих инструментов и имеющихся материалов. В домашних условиях проще всего будет изготовить либо экран-короб, либо щит-решетку. Рассмотрим, как изготовить такие экраны самостоятельно.

«Короб»

Самым популярным у домашних мастеров является экран в виде короба. Вариантов изготовления панелей для такого короба масса, как и применяемых материалов. Рассмотрим самый доступный и легкий в создании короб из ячеистой сетки, обрамленной рамкой. Для начала нужно приготовить то, из чего и при помощи чего будем делать.

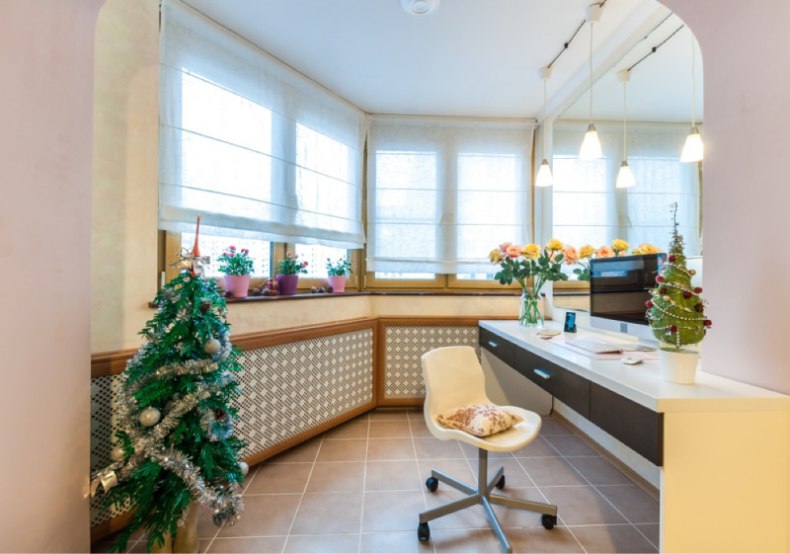

Декоративная решетка

Если нет необходимости в экране-коробе, можно вполне обойтись экраном в виде фасадной панели. Такая панель может соответствовать размерам радиатора или своей величиной и формой отвечать желанию владельца. Изготовить щит-решетку можно в виде рамы с сеткой из металла или перфорированной панели МДФ. Процесс изготовления такой решетки аналогичен процессу изготовления фасадной части маскировочного короба, рассмотренному выше.

Если вам позволяет опыт, то можно выполнить декоративный щит в виде деревянной реечной решетки в раме (по типу жалюзи). Рейки в такой раме располагаются в любом направлении – по горизонтали, по вертикали, по диагонали. Усложняя себе задачу, можно сваять ячеистую решетку из реек (укладывать рейки можно не только под прямым углом).

Как красиво задекорировать батареи отопления

Монтаж декоративного короба для закрытия радиаторов отопления — не единственное решение, да и не каждый сможет что-то придумать и сделать самостоятельно.

Покраска радиаторов

Одним из важных вопросов в оформлении комнаты является сочетание цветов. Ну а как может белый радиатор смотреться, например, на темной стене? Хотя именно белый цвет почему-то считается идеальным для батарей…

Даже, если вы не угадаете с оттенком на пару-тройку тонов — ничего страшного, такая разница кажется совсем не заметной. Но это будет все же лучше, чем просто белый. Ну а при желании можно также вручную расписать батареи, особенно, если на обоях присутствует орнамент. Для облегчения работы можно использовать трафарет.

Кстати, окрашивать можно не только обычные чугунные радиаторы, но и стальные, и биметаллические, и алюминиевые.

Экран из ткани

Еще один вариант декора — пошив и крепление тканевого экрана-ширмы. Этот способ маскировки проверен и достаточно эффективен в плане минимальной теплопотери, так как ткань, даже самая плотная, все равно пропускает теплый воздух (в отличие от жесткого экрана).

А сейчас, когда повсеместно используются римские или ролл-шторы, не доходящие до пола, приходится что-то выдумывать. Практичным решением является крепление липучек к нижней части подоконника, а к ткани пришивается вторая половина липкой ленты — таким образом получается съемный тканевый экран.

Ну а, обустроив таким образом пространство под окном, в качестве защиты от солнца можно уже выбирать ролл-шторы или жалюзи на окна, не беспокоясь о неприглядном виде радиаторов.

Короб для батареи отопления

Чаще всего такие конструкции либо крепятся на стену, либо являются приставными, облегчающими обслуживание коммуникаций. Изготавливают такие короба, в основном, из МДФ, ДСП, древесины или фанеры.

Обязательным условием для такой конструкции является наличие перфорации (отверстий), и чем крупнее — тем больше тепла попадет в помещение. Снизу обязательно отверстие для притока холодного воздуха, а сверху — для выходя теплого.

Обычно монтаж короба, скрывающего радиаторы, сопровождается пыльными работами, поэтому продумать конструкцию и создать эскиз нужно на начале ремонта. Декоративный короб может не только скрыть ненужные взгляду невзрачные радиаторы, но и стать элементом украшения интерьера.

Жесткий экран

Самым распространенным (но, к сожалению, не самым практичным) решением является обустройство жесткого экрана, строительные магазины даже предлагают уже готовые решения из самых разных материалов. Каждый из них имеет свои недостатки и преимущества перед другими.

Из металла. Для производства, как правило, используется нержавеющая сталь с последующей окраской или хромированные элементы. Выглядят такие конструкции как обычные сетчатые короба. Конечно, не для каждого помещения подойдет металлический объект под окном, идеальным стилем для такого решения является хай-тек или лофт.

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Покупка декоративного экрана

Наиболее простое решение – купить в магазине декоративный экран, а при дополнении его боковыми стенками получится короб, который позволит «подарить» батарее еще одну функцию: полочки для книг или дорогих сердцу сувениров.

экран для стальной батареи

В продаже имеются разнообразные варианты: решетки, панели, накладки – одни просто навешиваются на батарею, другие требуют более сложного монтажа.

решетка для батарей

Если радиатор расположен под окном, то его можно закрыть решеткой от пола до подоконника, а сам подоконник использовать как место для чтения.

экран для радиаторов отопления

• Радиатор, установленный возле холодной стены, не имеющей окна, можно удачно обыграть: закрыть экраном, дополнить консолью, над которой повесить зеркало.

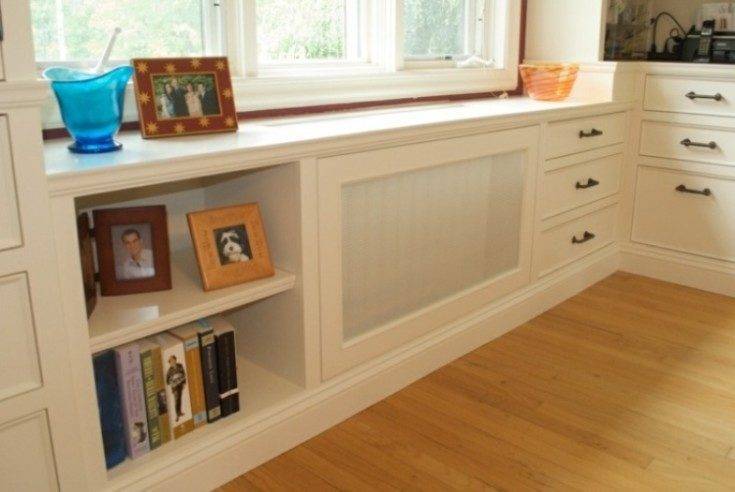

• Другая идея – превратить в книжный шкаф или витрину для посуды с нижними створками из экранов.

Готовые модели всегда можно видоизменить. Например, на деревянную решетку прикрепить крючки, силуэтные фигуры из фанеры, перекрасить.

радиаторы отопления

Украшение своими руками

Случается, что магазинные панели не подходят по размеру или внешнему виду, но это не повод для грусти. Деревообрабатывающая, стекольная или багетная мастерская обязательно помогут справиться с задачей.

радиаторы секционные

• А если, как говорят в народе, «руки растут из правильного места», то можно все сделать самостоятельно.
• Перед тем, как погрузиться в творческий процесс, необходимо ответить на главный вопрос: батарея должна стать акцентом интерьера или раствориться в нем.

Только потом выбирать способы декорирования и материалы адекватные поставленной задаче.

радиаторы чугунные

Окрашивание

Пожалуй, самый простой и наиболее бюджетный способ декорирования. Однотонное, многоцветное окрашивание, нанесение рисунка по трафарету или без него – все это возможно.

краска по металлу

А еще современные лакокрасочные материалы позволяют добиться самых разных эффектов: Благородная патина, сеточка из мелких трещин.

1. Перед окрашиванием желательно удалить старый слой краски, но если он ровный, то этот шаг можно пропустить.
2. Затем очистить поверхность от пыли, обработать грунтовкой, подходящей к выбранной краске.
3. Саму покраску начинают с внутренних и труднодоступных мест, а затем уже проходят кистью по широким выступающим частям.
4. Кстати, существует специальная радиаторная кисть на длинной изогнутой ручке.

грунтовка

Выбор варианта окрашивания зависит от предназначения помещения, чувства юмора у хозяина, общего стилевого решения интерьера. Например, батарея, изображающая бар с бутылками вряд ли уместна в детской комнате, а вот нарисованные персонажи любимых мультфильмов наверняка порадуют детей.

экран для батарей

Для художественной росписи необходимы навыки рисования, но и без них вполне возможно сотворить нечто неординарное: достаточно купить или распечатать шаблон листьев, геометрического орнамента, приложить к ребру и протампоновать губкой с краской.

кисти малярные

Декупаж

Изображение можно не рисовать. Есть и другие доступные способы – оклеивание специальной пленкой, выдерживающей высокие температуры, а также значительные температурные колебания.

термостойкий лак

Но все же гораздо надежнее другой способ оклеивания – декупаж. Технология достаточно проста, а в магазинах для творчества богатый ассортимент салфеток для декупажа, удовлетворяющий практически любым запросам.

салфетки для декупажа

Для работы также понадобятся:

• Ножницы;
• Клей ПВА;
• Кисточка;
• Губка;
• Термостойкий лак и кисть для его нанесения.

клей ПВА

Оклеивать можно как всю поверхность, так и отдельные секции. Перед началом работы уже окрашенную батарею рекомендуется промыть мыльным раствором и просушить.

мыло жидкое

Начинают работу с вырезания и примерки выбранных элементов рисунка. Затем на первый участок нанести клей, разбавленный водой в соотношении 1:1. К поверхности приложить аппликацию, разровнять мягкой кистью или губкой.

Если вдруг какой-то участок салфетки не приклеился, то снимать его не надо – достаточно промазать клеем поверх салфетки. Продолжить декорирование прибора аналогичным способом. Там, где необходимо, дополнить узор росписью красками. После высыхания закрепить результат специальным лаком.

батареи чугунные

Лепные украшения

Позволяют превратить обычные чугунные батареи в старинные, украшенные выступающими над поверхностью вензелями, цветами и завитками.

шпатлевка

Для этого понадобится приобрести самозатвердевающую массу, заготовить трафареты, нанести на них массу так же, как шпатлевку, дождаться высыхания, а потом покрасить в нужный цвет. Если сверху нанести кракелюрный лак, то эффект старины станет еще более выраженным.

лак кракелюрный

Тканевые чехлы

Отлично вписываются в классический или барочный интерьер, придают уюта детской комнате. Идеальный вариант – сшить накидку из той же ткани, что и портьеры. А если использовать кусочки меха, то радиатор с легкостью превращается в забавное животное.

Кстати, чехол убережет малышей от ожогов, так как температура воды, подаваемой в отопительную систему в морозные дни, достаточно высока.

ткани для шитья плотные

экран для батарей

Поэтому любое украшение должно проводиться с учетом возможности технического обслуживания или даже замены отдельных элементов системы – секций, вентилей, соединительных элементов.

Какие бывают виды экранов на батареи?

По конструкции декоративные экраны делятся на такие типы: плоский экран, закрытый короб, навесная крышка. Вариант первый применяется для ограждения агрегатов, которые расположены в нише. Второй вариант подходит для тех случаев, когда надо закрыть радиатор полностью. А третий – идеальный способ прикрыть радиатор, который выступает из-под подоконника. Любой защитный экран на батарею отопления может быть сделан из такого материала, как: стекло, металл, пластик, дерево и ДВП.

Стекло

Изделие из этого материала всегда выглядит элегантно и очень эстетично. Цена стеклянных экранов вполне приемлемая. Поэтому многие решают купить экраны на батареи отопления именно из стекла для создания красивой заслонки.

Металл

Металлические заслонки можно красить в любой цвет. Изделие смотрится креативно и элегантно. Экран отличается высокой надежностью, поэтому замечательно выполняет защитную функцию. Ухаживать за экраном просто: периодически протирать влажной тряпкой, можно мыть под струей воды. Металлическая конструкция не теряет свои первоначальные свойства и не изменяется под влиянием высоких температур. Как правило, на такие декоративные экраны для батарей отопления цена невысокая. Для изготовления экрана из данного материала потребуются специальные инструменты, технические навыки и опыт работы с данным материалом.

Пластик

Отличается практичностью. Но тепло данный материал проводит плохо. Да и стоимость его достаточно высокая. Эстетический внешний вид придавать ему непросто. Со временем под воздействием неравномерного нагрева пластик коробится и покрывается пятнами.

Дерево

Это достаточно эстетичный и экологически чистый материал. С ним достаточно легко работать. Правда тепло дерево проводит плохо. И улучшить теплопроводность его нельзя. Высокая температура, влажность – все это негативно сказывается на внешнем виде конструкции. При эксплуатации экраны деревянные для батарей отопления очень легко деформируются. Но если грамотно использовать данный материал для изготовления экрана, может получиться достаточно эффективный вариант. Правда стоит дерево недешево.

ДВП

Экраны из этого материала являются более доступной альтернативой деревянным аналогам. Пожалуй, это самый бюджетный и практичный вариант.

Эффективный экран для радиатора отопления: дизайн, физика, конструкция

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Преимущества использования декоративных элементов

Подобные элементы декора используют для батарей по нескольким причинам:

1. Улучшение эстетических свойств помещения. Например, создание красивого акцента в комнате.
2. Защитная функция от прикосновения к горячей батарее. Это особенно актуально, если есть маленькие дети.
3. Упрощает уход за радиаторами.

Многофункциональный экран можно сделать в нескольких вариантах:

1. Плоский – ограждает батарею, находящуюся в нише.
2. Закрытый короб применяется в том случае, когда необходимо закрыть радиатор целиком.
3. Навесная крышка предназначена для того, чтобы прикрыть радиатор, выступающий из подоконника.

Зачем нужна фольга

Коэффициент отражения теплового излучения у полированного алюминия выше, чем у других металлов.

А значит, внутрь помещения вернется максимум тепла.

Использовать экраны с двухсторонней металлической подложкой не стоит.

Слой фольги со стороны холодной стены функциональной нагрузки не несет – ему просто нечего отражать.

Недобросовестные продавцы в строймаркетах обманывают покупателей, рассказывая о новых металлизированных покрытиях с фантастическими характеристиками.

Это сказки.

Любой отполированный металл преломляет тепловые лучи, но коэффициент отражения ничтожен и не влияет на теплоэффективность.

Стоимость квадратного метра термоотражающего экрана с алюминиевой фольгой дороже, чем с металлизированной пленкой.

Разница невелика – 5-10 рублей.

Маскировка труб отопления

Не важно, квартира это или дом, спальня или кухня, везде хотелось бы иметь хороший ремонт. Сразу же возникают вопросы: как красиво спрятать трубы отопления и как можно это сделать с минимальными затратами и максимальной эффективностью? При этом способ маскировки должен быть действительно невидимый и незаметный, вписываясь в комнату. . Труба может быть спрятана внутри стены, а также закрыть ее можно в пол

Помните о том, что старая система отопления не должна прятаться таким образом, этот вариант возможен после полного обновления всех элементов

Труба может быть спрятана внутри стены, а также закрыть ее можно в пол. Помните о том, что старая система отопления не должна прятаться таким образом, этот вариант возможен после полного обновления всех элементов.

Короб на каркасе

Лучше всего его выполнить из дерева, пластика или гипсокартона. Не располагайте трубы отопления вплотную, между коробом и трубой должно быть, как минимум три сантиметра.

Спрятать за декором

Декорация труб различными вариантами, к примеру, обмотать джутовой веревкой. Но помните, что таким образом снижается теплоотдача. Многие хозяева украшают трубы цветами, это можно сделать с помощью бамбука с листьями. Здесь должна работать только фантазия, даже старая труба может смотреться совершенно по-другому.

Окрашивание под цвет стен

Самый легкий и практичный метод – это окрасить батареи или стояк в цвет стен, при этом выделение тепла не уменьшится.

На фото в интерьере кухни трубы выкрашены в цвет синих стен.

Спрятать под напольный плинтус

Хорошим изобретением стал напольный плинтус, в который без труда можно спрятать батареи, расположенные горизонтально и низко к полу.

Минусы материала

Энергосберегающая пленка – не источник тепла, не влияет на обогрев помещения. Сохраняет тепло, производимое источниками центрального отопления. Материал удерживает имеющуюся температуру воздуха.

Недостатки материала:

1. Защита не пропускает УФ-излучение, не рекомендуется использовать в помещениях с комнатными растениями. Не подходит для тонирования стекол в парниках, теплицах на придомовой территории. Для роста растениям необходим ультрафиолет. Если в комнате с энергосберегающим покрытием есть растения, можно использовать фитолампы. Однако, об экономии электроэнергии можно забыть – для нормального роста растений, компенсации дефицита солнечного света, освещение должно работать не менее 12 часов в сутки.
2. Эффективность действия пленочного покрытия зависит от правильного наклеивания. Большие площади остекления – например, панорамные окна или порталы, лучше не оклеивать самостоятельно.
3. Покрытие препятствует проникновению в помещение естественного солнечного тепла снаружи, весной и осенью в квартире будет некомфортно – сыро, холодно. Необходимо включать мобильные отопительные приборы.
4. Способность отражать радиосигналы. Радиоволны извне, идущие на комнатную антенну, мобильный телефон, отражаются покрытием. Возможны перебои в работе сотовой связи.
5. Если в помещении установлены оконные системы с двух – или трехкамерными стеклопакетами, использовать пленку необязательно.

Где их использовать

При проведении декорирования или отделки помещения нередко может возникнуть ситуация, когда установленные старые отопительные приборы не вписываются в новый интерьер и портят его своим видом. Довольно дорого в этом случае обойдется их полная или частичная замена, поэтому были разработаны металлические экраны, позволяющие скрыть неэстетичность таких изделий.

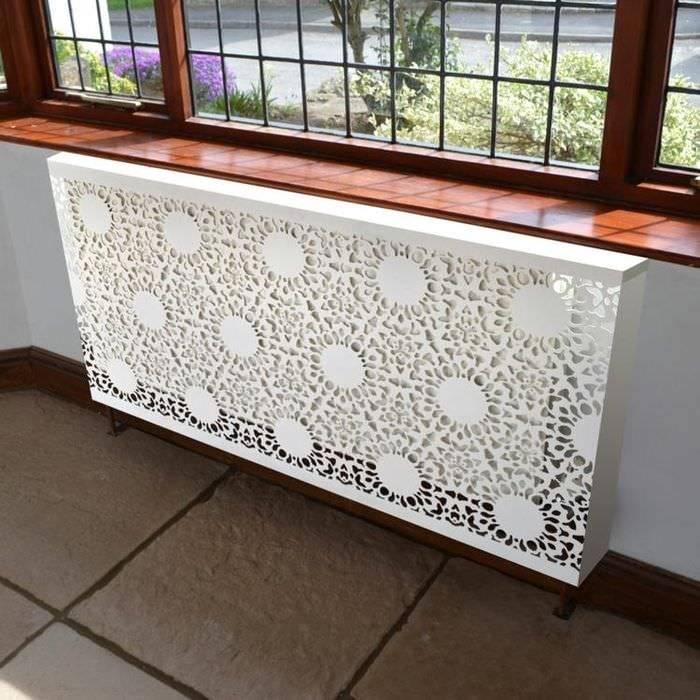

Металлические навесные экраны для батарей отопления помогают скрыть неэстетичность чугунных секций

С их помощью удается перекрыть обзор лицевой поверхности радиатора, верхней и торцевых поверхностей. Однако есть также конструкции, позволяющие создание единых протяженных перекрытий вдоль стен, состоящих из нескольких декоративных экранов для батарей системы отопления, что позволяет их использовать как самостоятельный декоративный элемент.

Почему все-таки было принято применить ограждение для батарей? Связано это с очень высокой температурой теплоносителей в приборах отопления, что особенно может стать опасным в детских садах, административных и учебных зданиях, медкабинетах. Разработанные металлические экраны для радиаторов в этом случае являются обязательными, чтобы исключить случайное прикосновение к их горячей поверхности.

Металлический экран на батарею отопления с отверстиями для свободной циркуляции воздуха

Их особое применение можно обнаружить в помещениях, где есть сложные вводы магистралей, проемов и ниш, вентканалов и других подобных элементов.

Перекрывают полностью или частично такие участки металлические экраны следующих конструкций:

• в виде плоской панели;
• с верхней открытой или глухой плоскостью;
• с боковыми и верхними плоскостями;
• в виде короба. (См. также статью Короб для труб: особенности.)

Плоский и выпуклый экраны

Виды

Металлические экраны для отопительных приборов изготавливаются с:

• разными конструктивными элементами;
• дополнительными конструкциями различного типа;
• полным или частичным перекрытием в плоскостях;
• разным оформлением лицевой поверхности.

Не составит труда установить их своими руками.

Конструктивные отличия

1. Система крепления и решетчатая часть:

Крепеж	Он может быть представлен следующей конструкцией: в виде кожуха, который устанавливают непосредственно на радиатор; с касанием батареи и с дополнительными кронштейнами; с некоторым удалением от радиатора на кронштейнах; отдельным элементом с индивидуальным креплением.
Решетка	Может быть изготовлена в нескольких вариантах, но чаще всего это: просечные отверстия в листовом металле; отдельная металлическая сетка, закрепленная в кожухе. При этом последняя может быть в виде плетеной сетки, основу которой представляют отдельные металлические прутья с разными размерами ячеек.

На фото – типы экранов для отопительных приборов

1. Наличие верхней и торцевых плоскостей, имеющих собственные сетчатые вставки или без них:

• • первая может быть изготовлена в съемном исполнении или выполняться из одного с лицевой панелью листа;
  • вторые изготавливают с учетом подводимых трубопроводов и могут иметь уже готовые места под них или подготовленные отверстия, которые легко сделать.

Некоторые модели позволяют соединить несколько лицевых панелей в единую конструкцию с помощью креплений для торцевых пластин. В этом случае удается изготовить металлический экран для радиаторов большой или нестандартной длины.

Металлические экраны на батареи отопления выпускают различных типоразмеров

Особенности изделий

Экраны для радиаторов из металла, хотя и просты по конструкции, имеют несколько обязательных характеристик. Благодаря этому удается их монтировать на батареи отопления и эксплуатировать длительный срок без изменений параметров.

Рассмотрим эти характеристики детальнее:

• типоразмер – подбирается по размеру оформляемого отопительного прибора;
• прочность – обеспечивает сохранение геометрии и положение после небольшой механической нагрузки;
• термостойкость покрытия – его свойства и цвет не должны меняться под действием высокой температуры;
• необходимая пропускная способность решетки – после использования металлического экрана инструкция требует, чтобы циркуляция воздуха возле радиатора не снизилась;
• возможность быстрого демонтажа всей конструкции или ее отдельных частей при проведении ремонтных и профилактических работ.

https://youtube.com/watch?v=Z91JX3TyFJw

Монтаж пленок за радиаторы – простая последовательность действий

С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам.

Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу.

Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно.

В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).

Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш.

Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны.

Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.

Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.

Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности.

При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону).

Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею.

Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС.

Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.

Рекомендации по процессу монтажа

• Установка теплоотражающего экрана за батареей технологически проста, но будет выполнена быстрее и качественнее, если учитывать следующие практические рекомендации:
• максимальный эффект при использовании пенофола и аналогичных материалов достигается при наличии воздушного зазора в 15-20 мм с обеих сторон изолирующего слоя. В этом случае достигается термическое сопротивление изолирующей конструкции до 1.1-1.2 (м∙°С)/Вт. Монтаж производится на деревянные рейки, а пенофол должен быть с двухсторонним фольгированием (тип B);
• в большинстве случаев для обустройства экрана-отражателя для батарей достаточно одной воздушной прослойки – между радиатором и изолирующим материалом. Двухстороннее фольгирование в этом случае необязательно;
• при выборе отражателя следует учитывать, что фольга должна быть полированной (не матовой).
