Конструкция фильтровой зоны эксплуатационной трубы ↑
Фильтровая зона состоит из трех основных элементов:
- Собственно фильтр. Это часть, которая предотвращает попадание в эксплуатационную колонну различных загрязнителей: ила, мусора, песка и т.д.
- Отстойник. Здесь оседают взвешенные твердые частицы пород, просочившиеся через первую зону очистки.
- Надфильтровый участок. Эта часть обеспечивает возможность установки всей конструкции.
Назначение фильтровой зоны эксплуатационной колонны – грубая очистка воды от примесей. Конструкция удаляет только твердые частицы, но не справляется с химическими веществами и бактериями. Поэтому пробу воды из нового гидротехнического сооружения обязательно нужно будет сдать на проверку в ближайшую лабораторию. Пока не будут готовы результаты анализа, пить ее нельзя.
Если в составе нет вредных для здоровья веществ, воду достаточно будет просто кипятить перед употреблением. Для качественной очистки воды из скважины необходим проточный фильтр, который подготовит и умягчит воду, чтобы сделать ее пригодной для питья и приготовления пищи. Однако для профилактики нужно ежегодно проводить химический и бактериологический анализ.

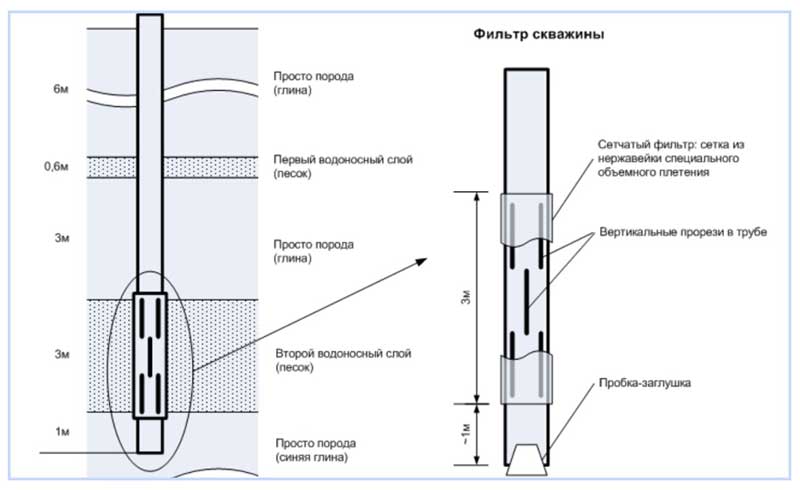

Схема устройства фильтрующей части конструкции
Дырчатые фильтры с перфорацией
Наиболее распространенная система очистки воды из скважины – дырчатая. Она представляет собой обычную перфорированную трубу покрытую сеткой, поэтому изготовление фильтра для скважины своими руками не представляет собой ничего сложного.Кроме того, данное устройство обладает отличными эксплуатационными свойствами.
Поэтому, если вы собрались сделать фильтр на скважину своими руками, то можно остановиться на этой конструкции. Основным достоинством данной системы является невысокая стоимость. Использовать такую конструкцию можно в разных породах, чаще всего ее применяют в артезианских скважинах,которые имеют нестабильный водоносный горизонт и небольшой напор.
Конструкция состоит из нескольких частей:
- Самого фильтра;
- Надфильтрового участка;
- Отстойника, в котором накапливаются крупные частицы грунта (расположен в самом низу ствола).
Теперь подробней рассмотрим процесс изготовления конструкции.
Пластиковый фильтр
Необходимые инструменты и материалы
Для изготовления устройства понадобятся:
Стальная труба необходимого диаметра
Также можно использовать пластиковую трубу, однако необходимо обратить внимание, чтобы она была выполнена из материала,который можно использовать в пищевых целях.
Также понадобятся сверла необходимого диаметра. Величина отверстий подбирается в соответствии с гранулометрическим составом почвы.
Электродрель.
Сетка для фильтра.
Варианты плетения сетки
Изготовление
Инструкция по изготовлению устройства выглядит следующим образом:
- В первую очередь измеряется длина отстойника.
- Затем труба укладывается на ровную горизонтальную поверхность, после чего на нее наносится разметка. При этом необходимо учитывать, что перфорированный участок, согласно технологии, должен составлять около 25 процентов от общей длины.
- Следующим шагом является изготовление отверстий. От края следует отступить не менее метра. Интервал между отверстиями должен составлять 1-2 см. Желательно их высверливать под углом 30-60 градусов по направлению снизу вверх.
- После окончания работы необходимо зачистить все острые края и тщательно обстучать изделие, чтобы в нем не осталось металлической стружки.
- Нижнюю часть трубы желательно закрыть деревянной пробкой.
- Для защиты отверстий от засорения, труба заворачивается в сетку для фильтра скважины.
Щелевые пластиковые фильтры
Щелевые фильтры
Фильтры щелевого типа обычно используют в породах, которые склонны к обрушению.Их конструкция предпочтительна тем, что обладает большей пропускной способностью. На поверхности такого изделия отсутствуют «глухие» зоны, а площадь щели намного превосходит площадь отверстия.
Основным недостатком конструкции является меньшая прочность на изгиб, учитывая этот момент, при изготовлении, необходимо предусмотреть пояса жесткости, т.е. участки без перфорации.
Необходимые инструменты и материалы
Для изготовления устройства понадобится труба, такая же, как и в первом случае, а также:
- Газовый резак;
- Проволока диаметром 3 мм;
- Сетка.
Изготовление
Такие фильтры для скважины своими руками изготавливаются по тому же принципу, что и дырчатые. Прорезы можно выполнять в шахматном или поясном порядке.Ширина щелей определяется в зависимости от состава породы.
Как и в первом случае, поверх трубы необходимо использовать металлическую сетку. Как показывает практика, наилучшим вариантом является латунная сетка галунного плетения.
Прежде чем наложить на трубу сетку, необходимо спирально намотать на нее нержавеющую стальную проволоку шагом около 20 мм. Через каждые полметра, по длине трубы, проволоку необходимо припаять, чтобы обеспечить максимальную жесткость конструкции.
На фото — готовый фильтр с мелкой сеткой из пластиковой трубы
Такой самодельный фильтр для скважины отличается долговечностью и отличной пропускной способностью. При этом, затраты на его изготовление будут значительно ниже, чем цена готового изделия.
Избавление от железа и сероводорода
Процесс их удаления представляет собой воздействие кислорода на жидкую среду. Эффективно фильтрационные установки работают с 2-х и 3-валентным железом. Далее выполняют аэрацию, избавляющую от неприятного запаха. Примеси железа способен задерживать и собирать фильтр с наполнителем, состоящим из каталитических смол.
Очистку от сероводорода осуществляют методом аэрации, способным убирать неприятные запахи разного происхождения. В этом случае дополнительно используют наполнитель из ионообменных смол. По мере заполнения его следует очищать путем прогона жидкости в обратном направлении.
Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды
Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.
Для чего фильтровать колодезную воду?
Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:
- нитраты;
- бактерии и болезнетворные микроорганизмы;
- примеси, ухудшающие вкус и качество питьевой воды.
За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.
Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем
Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.
Обзор фильтрационных материалов
Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:
- ткань;
- вата;
- бумажные салфетки;
- марля;
- песок;
- трава;
- уголь;
- лутраксил.
Древесный уголь можно купить в магазине или изготовить самостоятельно
Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.
Простейший фильтр из пластиковой бутылки
Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.
Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.
Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки
В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки
Самый простой фильтр для дачи изготавливается таким образом:
1. У пластиковой бутылки нужно срезать дно.
2. Вырезать подходящее отверстие в пластмассовой крышке ведра.
3. Вставить бутылку в отверстие горлышком вниз.
4. Заполнить фильтр наполнителем.
Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.
Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.
Трехколбовая конструкция для полноценного водопровода
Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:
- Приобрести три одинаковых колбы.
- Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
- Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
- Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
- На выходе к системе фильтров подключают стандартный кран для питьевой воды.
- Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.
Это интересно: Стены в коридоре — варианты отделки
Сорбционные фильтры для скважин и колодцев
Сорбционные фильтры способны очищать воду от жидких и твердых примесей. В основе лежит фильтр сорбент, который поглощает даже самые малые концентрации вредных примесей. Из большого потока они улавливают частицы, и фильтрую их с помощью мелкодисперсных материалов. В их роли выступают торф, зола, шлаки, глина, опилки. Самым часто используемым в сорбционных водных фильтрах является активированный уголь. В дополнение могут использоваться ионные вещества, которые необходимы для обеззараживания воды. Без этого фильтр будет просто неэффективным.
Сорбционный фильтр для скважины
Помимо вышеперечисленных фильтров существуют еще гравийные, проволочные, комбинированные. Гравийные основаны на действие мелкой гальки. Она засыпается между скважиной и трубой. Высота составляет 15-17 см (зависит от диаметра скважины). Гравийный слой фильтрует воду от мелких частиц, которые со временем попадают в отстойник. Это весьма бюджетный вариант.
Проволочные фильтры отличаются надежностью и долговечностью. Их эффективность зависит от плотности обмотки фильтр-элемента. Однако они плохо чистятся и не всегда подлежат замене. Что касается комбинированных фильтров, то это вариант, сочетающий в себе сразу несколько системных параметров очистных фильтров.
Фильтр для скважины своими руками как сделать
Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).
Гравийный
Для устройства гравийного фильтра своими руками поступают следующим образом:
- Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
- Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 – 1 мм., засыпка должна иметь размеры 4 – 5 мм., при песчинках 0,25 – 0,5 мм. размеры гравия составляют 2 – 2,5 мм.
- Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
- Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.
Рис. 11 Обсыпка обсадной колонны
Дырчатый фильтр для скважины с перфорацией
Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:
- Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
- Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 – 22 мм. перьевым буром по дереву – их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
- Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.
Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.
Рис. 12 Дырчатый фильтр своими руками
Щелевой
Изготовление щелевого фильтра редко проводят самостоятельно – процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:
- Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
- Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
- Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 – 20 линий.
- После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.
Рис. 13 Пластиковая труба со щелями
Проволочные фильтровальные системы с сеткой
Изготовление проволочного фильтра в домашних условиях не представляется возможным – для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.
В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:
- Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 – 5 мм. с расстоянием между витками 50 – 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
- Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.
Рис. 14 Изготовление сетчатого фильтра
Химическая очистка
Используются смягчающие воду установки. Их задача – снизить до нормативных показателей содержание металлов и их соединений.
Применяются адсорбционные установки. В них содержатся твердые поглотители, в качестве активного вещества которых выступают вещества природного происхождения: активные глины, зольные и торфяные смеси, активированный уголь.
Распространены и умягчители, агрегаты извлекающие из жидкости соли. Основная борьба их ведется против придающих воде жесткость калия и магния. Снижая содержание этих веществ, умягчители предотвращают образование налета из малорастворимых соединений на стенках труб и бытовых приборов.
Фильтр для скважины своими руками — как сделать
Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).
Гравийный
Для устройства гравийного фильтра своими руками поступают следующим образом:
- Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
- Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 — 1 мм., засыпка должна иметь размеры 4 — 5 мм., при песчинках 0,25 — 0,5 мм. размеры гравия составляют 2 — 2,5 мм.
- Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
- Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.
Рис. 11 Обсыпка обсадной колонны
Дырчатый фильтр для скважины с перфорацией
Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:
- Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
- Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 — 22 мм. перьевым буром по дереву — их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
- Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.
Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.
Рис. 12 Дырчатый фильтр своими руками
Щелевой
Изготовление щелевого фильтра редко проводят самостоятельно — процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:
- Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
- Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
- Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 — 20 линий.
- После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.
Рис. 13 Пластиковая труба со щелями
Проволочные фильтровальные системы с сеткой
Изготовление проволочного фильтра в домашних условиях не представляется возможным — для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.
В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:
- Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 — 5 мм. с расстоянием между витками 50 — 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
- Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.
Рис. 14 Изготовление сетчатого фильтра
Изготовление скважинных фильтров своими руками является прерогативой специалистов, занимающихся буровыми работами — они устанавливаются на скважинное дно после бурения первыми в обсадной колонне. Наиболее популярными являются сетчатые конструкции для фильтрации воды в песчаных скважинах, представляющие собой комбинацию перфорированных отверстий в обсадной трубе, закрытых сверху металлической или искусственной сеткой.
Хлорирование
Способ очистки постепенно перестающий быть актуальным. Применяется до сих пор только в следствие достаточной дешевизны, что актуально при производстве больших объемов питьевой воды для массового потребления населением и промышленности.
Достоинства этого метода одновременно и его недостатки: являясь сильным ядом для опасных вирусов и бактерий, хлор вреден и для человеческого организма. Он разрушает белковые структуры тела и угнетает функционирование слизистых оболочек, ослабляя симбиотические популяции бактерий в нашей пищеварительной системе, провоцирует появление аллергических реакций.
Один из минусов обеззараживания с помощью хлора – отсутствие результата в борьбе с яйцами паразитов, например, остриц или лямблий.
Европейские водоочистные сооружения эффективно используют ультрафиолет для биологической стерилизации. Этот способ гораздо безопаснее, так как излучение жидкостью не накапливается.
Конструкция фильтра
Он состоит из:
- Перфорированной основы.
- Каркаса для фильтрации.
- Фильтровальной сетки.
- Отстойника.
У каждой составляющей есть свои функции.
Основа фильтра
Основой фильтровального изделия является перфорированная труба.
Как проводятся работы:
- Для ее изготовления берется отрезок металлической или пластиковой трубы определенного диаметра.
- В нем проделываются щели или отверстия. Используют для этого специальное оборудование или простую дрель, в случае самостоятельного изготовления.
Кроме этой трубы к основанию еще прикрепляется каркас с фильтровальной основой:
- Изготавливается он из проволоки, которая также должна быть из нержавеющей стали.
- На этот каркас и будет крепиться сетка.
Сетка в конструкции фильтра
Сетка для фильтра
Сетка для скважинных фильтров может быть:
- Проволочная.
- Сетчатая.
Крепится сетка на проволочный каркас. Размеры ее ячеек зависят от потребностей фильтрации.
Характеристики сеток:
- У каждой сетки есть свои преимущества и недостатки.
- Самыми практичными и более надежными считаются фильтра с сеткой (сетчатые). Они менее подвергаются к механическим повреждениям.
В зависимости от ячеек они способны надежно защищать источник от проникновения в него крупных частиц камней и прочего. Одним из недостатков является то, что в случае неправильной его установки сетка может в процессе работы разорваться.
Функции отстойника
Стоит учесть, что даже если конструкция скважины обустроена и обсыпана качественно, все равно есть возможность проникновения в источник твердых крупных частиц.
Что собой представляет отстойник:
- Он состоит из трубы.
- На одной из ее сторон дно герметично закрывается.
- Эта труба помещается на дно скважины под фильтровальным оборудованием.
- В ней и будет скапливаться шлам.
Смотрите на фото, схему отстойника
Способы изготовления
Дырчатый фильтр
Трубу, которая будет играть роль фильтрующего элемента, выкладывают на ровную поверхность, затем наносят разметку и наносят насечку сверлами одинакового диаметра
Важно – следует от конца трубы отступить 100 см и только потом начать сверлить
Насечки наносятся в шахматном порядке снизу вверх под углом 30-50°, расстояние между ними – 2 см. После окончания перфорирования обязательно один конец трубы приподнимается и производитсяпростукивание по всей поверхности. Так удаляется вся стружка. После этого нижнюю часть закрывают пробкой из дерева. Чтобы избежать попадания засорений в просверленные отверстия, трубу рекомендовано закрыть сеткой.
Чаще всего их можно встретить в артезианских скважинах, отличающихся нестабильным водоносным горизонтом, а также невысоким напором.
Щелевой фильтр
Основой является стальная труба, на которую наносятся продольные прорези длиной до 15 см. Конечно, это приводит к снижению степени жесткости. Поэтому обязательно следует предусмотреть участки, на которых не будет произведена перфорация – «пояса жесткости». Вообще, размер ширины и длины щелей, а также порядок расположения (шахматный или поясной) определяется типом породы, в котором бурится скважина. Как и в случае с дырчатым фильтром, отверстия рекомендуется защитить металлической сеткой галунного либо квадратного плетения. Под сетку на фильтр наматывают проволоку из нержавеющей стали диаметром 3 мм. Шаг – 15-25 мм. Рекомендовано через каждые 0,5 м припаять проволоку.
Проволочный фильтр
Основу проволочного фильтра составляет щелевая конструкция. Размер отверстий ее определяется средним диаметром частиц пород. Перед тем как намотать ее, на каркас обязательно следует наложить продольные пруты диаметром не меньше 5 мм. Их количество от 10 до 12. Следующий слой – проволока, которая навивается строго под натяжением.
Как выбрать нужный фильтр
Осадок воды из скважины в виде песка или глины является одной из самых частых проблем Прежде чем сделать скважинный фильтр своими руками, необходимо ознакомиться с разновидностями и предназначением очистительных элементов. Очищение колодезной жидкости происходит в два этапа – фильтром в скважине и поверхностным, который врезают в водопроводную магистраль. Состоит устройство из трех основных деталей:
- Отстойник – полость, предназначенная для скопления твердых частиц песка, ила и почвы. Приблизительная длина резервуара составляет 0,5 метра.
- Фильтрующие элементы состоят из многочисленных отверстий в трубе небольших размеров, а также наружных материалов, которые к ней крепятся.
- Надфильтровый участок – деталь, исполняющая роль фитингов при установке на обсадную колонну источника.
Чтобы правильно выбрать очистительный фильтр, нужно понять, каким требованиям он должен соответствовать. Скважинная вода поднимается на поверхность, преодолевая слои почвы и прочих малосыпучих пород, в результате чего ее состав обогащается посторонними примесями, которые не всегда благоприятно сказываются на работоспособности дорогостоящего оборудования и здоровье человека. Чтобы предотвратить неприятные явления, необходимо разобраться, какими по типу конструкции фильтры бывают и какой предпочтительнее установить. Дырчатый фильтр
- Дырчатое устройство, оснащенное сеткой – самая востребованная разновидность. Это полипропиленовая или металлическая труба с большим количеством упорядоченно расположенных сквозных отверстий. Сделать фильтр для скважины своими руками из пластиковой или металлической трубы просто, но конструкция имеет один весомый недостаток – малая производительность из-за большого потока воды.
Щелевой фильтр
- Щелевая конструкция имеет высокую пропускную способность, благодаря чему система производительная и эффективная. Конструктивные особенности аналогичны предыдущей разновидности, за исключением того, что вместо отверстий используются надрезы. Сквозь насечки, расположенные на трубе, проникает вода, а твердые частицы и прочие загрязнения оседают на стенках. Толщина определяется исходя из концентрации и размеров твердых частиц в колодезной воде. Сетчатый щелевой фильтр – наиболее предпочтительная разновидность для глинисто-песчаных водоносных пластов.
- Фильтр из гравия – одна из самых бюджетных и простых в реализации конструкций. Представляет собой подушку, состоящую из мелкофракционного гравия. Используют, как правило, вместе с сетчатым фильтром на песчаных или известковых источниках небольшой глубины.
- Фильтрующая конструкция с проволочной обмоткой – это модернизированный вариант сетчатого фильтра. Вместо сетки труба обматывается специальной проволокой клиновидного сечения, изготовленной из нержавеющей стали.
Конструкционные разновидности фильтров
Вне зависимости от конструкции фильтра, он должен максимально снизить проникновение механических примесей, содержащихся в водоносном горизонте, в трубу скважины. Одновременно с этим установка не должна препятствовать забору жидкости. Также конструкция фильтра является дополнительной защитой и предохраняет ствол скважины от возможного обрушения.
Перфорированный фильтр
Конструкция такого фильтра состоит из трубы с проделанными в ней многочисленными отверстиями. Она может использоваться для скважин с низкой производительностью и слабым напором. Преимуществом перфорированных фильтров является высокая прочность трубы и ее способность противостоять высоким нагрузкам.
Щелевые модели
Щелевой фильтр — это простой способ создания нормальных условий для бесперебойной и безопасной работы насоса скважины. Конструкция этого фильтрующего элемента состоит из обсадной трубы с выполненным щелевым перфорированием в виде тонких продольных надрезов. Эти щели не препятствуют проникновению жидкости, но задерживают частицы щебня и мелкую гальку. Прежде чем выбирать ФСЩ, владелец скважины должен соотнести размеры имеющихся на нем надрезов с размерами механических примесей, содержащихся в воде.
Существуют щелевые фильтры в различных вариантах исполнения, как со стандартными продольными, так и с поперечными надрезами. Большая часть таких установок изготавливается из непластифицированного поливинилхлорида. Этот материал имеет ровную поверхность, не поддерживает процессы коррозии, экологически безопасен при контакте с водой, долговечен.
Сетчатые фильтры
Сетка, установленная в роли фильтра, свободно пропускает воду и задерживает механические примеси, гарантируя насосу длительную работу без повреждений. Изготавливают сетчатые фильтры из пищевой нержавеющей стали, которая устойчива к коррозии, либо специальной синтетической стеклоткани. Этот материал не ржавеет, устойчив к воздействию абразивных частиц.
Сетка, используемая как фильтр для скважины, является элементом, оказывающим существенное сопротивление водному потоку. Это понижает производительность скважинного погружного насоса на 20-40%. Такая особенность должна учитываться при подборе скважинного оборудования.
Проволочный фильтр
Принцип его действия аналогичен сетчатому. Фильтрующим элементом является проволока клиновидного сечения, которая плотно намотана на основание скважинной трубы. Преимуществом проволочной установки будет долговечность и износостойкость материала, поскольку сечение проволоки больше, чем толщина сетки.
Гравийная засыпка
Скважинные фильтры с гравийной засыпкой являются наиболее простыми. Слой гравия мелкой фракции, который помещается в придонном расширении скважины, исключает засасывание в скважину грязи и примесей, снижая этим нагрузку на насосное оборудование и установленную в системе основную установку грубой водоочистки.
