ИБП для газового котла: бесперебойник и источник питания для отопления, внешний аккумулятор, как выбрать ИБП

I. ИБП с одним внешним аккумулятором (12В)

Модели с подключением одной внешней батареи мы рекомендуем использовать с небольшими котлами отопления с максимальной нагрузкой до 300-400Вт для малого или среднего времени автономной работы. На рынке представлены 2 значимые модели:

1 место. Eltena (Inelt) Monolith E 1000LT-12v ~21 450р.

Eltena с током заряда 12А и один АКБ на 100Ач

Новая модель в линейке Monolith от компании Инелт. Продукт китайского завода Kehua Tech (www.kehua.com), адаптированный под российский рынок.

Достоинства ИБП:

Хороший диапазон входных напряжений 110-300В без перехода на АКБ.
Зарядный ток 12А, который актуален при подключении АКБ емкостью до 250Ач.

К недостаткам можно отнести:

Высокая цена за прибор
Новая модель на 12В для производителя

2 место. Helior Sigma 1 KSL-12V (больше не представлен в РФ)

Этот бесперебойник, адаптированный нашими инженерами под российские условия, производства корпорации Helior (www.heliortec.com) стабильно занимает первые строчки в отчетах продаж уже не первый год. Причины популярности помимо доступной цены:

Самый низкий уровень шума вентиляторов среди аналогов (скорость вращения зависит от нагрузки)
Есть специальный режим работы от генератора (расширяется допустимый диапазон входящей частоты)
Компактные размеры и возможность эксплуатации в двух положениях
Достаточно высокая надежность при работе с системами отопления

К слабым сторонам можно отнести:

Относительно узкий диапазон допустимых значений входящего напряжения, которые источник может «вытянуть» без перехода на АКБ.
Средний ток заряда, который позволяет подключать батареи емкостью от 30 до 150Ач.

Монтаж ИБП: подключение своими руками

Большой премудрости в сборке нет. Потребуются: инвертор, преобразующий 12 вольт в стандартные сетевые показатели – 220V

Особое внимание – он должен быть маркирован как с чистой синусоидой. Пиковая и рабочая мощность – 600 и 300 Вт соответственно

Далее, зарядка для АКБ. Для этого подойдет автомобильный вариант, если нет желания приобретать конкретно для ИБП. Ну и, собственно, аккумулятор. Он может быть автомобильным, рассчитанным на 4–5 часов работы или гелиевым, приспособленным для частых отключений и быстро заполняющимся вновь. Средняя цена собственноручно смонтированного ИБП – до 10 тыс. рублей.

Как сделать стабилизатор для твердотопливного котла

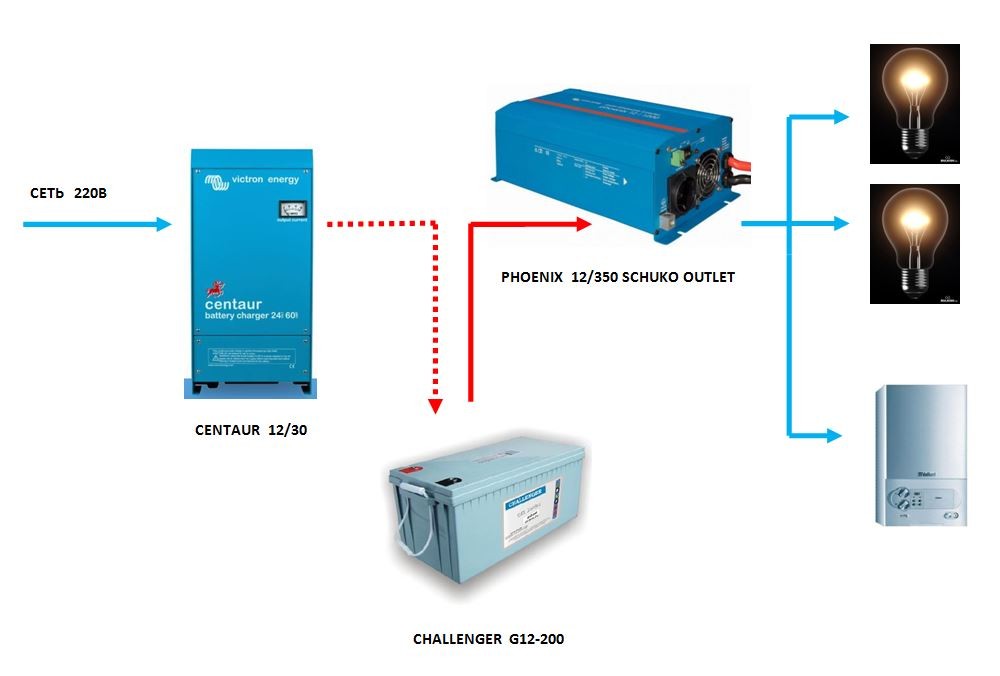

Элементарная схема ИБП заключается в присоединении клемм инвертора к соответствующим выходам аккумулятора. Для этого приобретается провод сечением от 4 квадратов. Остается включить вилку котла в инвертор, нажать на соответствующую кнопку прибора и работа начнется. Когда потребуется зарядить севшие АКБ, то к аккумулятору присоединяется устройство, восполняющее потерю. Достоинство установки в дешевизне – инвертор стоит на несколько порядков ниже, чем заводская система бесперебойного питания.

Виды и описание

Производители выпускают устройства, рассчитанные на людей с разными финансовыми возможностями.

Чем дороже прибор, тем выше его функциональность и время автономной работы. По принципу действия ИБП бывают резервными, линейно-интерактивными и непрерывными.

Резервные

При наличии электроэнергии бесперебойник становится посредником, передавая ток с такими же характеристиками, которые есть на входе в прибор. При отсутствии электричества ИБП переводит котел к работе от аккумулятора. Бесперебойник комплектуется батареей емкостью 5-10 Ач, которой достаточно для работы котла до 30 минут.

Достоинства:

бесшумная работа;
невысокая цена;
высокий КПД.

Недостатки:

требуется до 12 минут на подключение;
нельзя изменить характеристики тока и напряжения;
маленькая емкость аккумулятора.

Линейно-интерактивные

Более практичный вариант, чем резервные бесперебойники. Кроме аккумулятора снабжены стабилизаторами напряжения. Это позволят обеспечивать мощность 220 В на выходе. Устройства стоят дороже, так как имеют более высокий функционал.

Достоинства:

быстрый переход в автономный режим;
высокий КПД;
стабилизация напряжения даже без батареи.

Недостатки:

невозможность скорректировать форму синусоиды при питании от сети;
небольшая емкость аккумулятора;
нельзя корректировать частоту тока.

Непрерывные

Параметры электросети не зависят от входящих характеристик.

Котел всегда питается от аккумулятора независимо от наличия напряжения на входе. Это происходит за счет подачи энергии в два этапа: напряжение снижается, после чего энергия используется для зарядки батареи. При отдаче энергии происходит обратный процесс.

Достоинства:

при отсутствии электроэнергии не прерывается питание котла;
стабильные параметры частоты тока и напряжения;
быстрое подключение к прибору;
можно менять параметры напряжения.

Недостатки:

шумная работа;
низкий КПД;
высокая цена.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

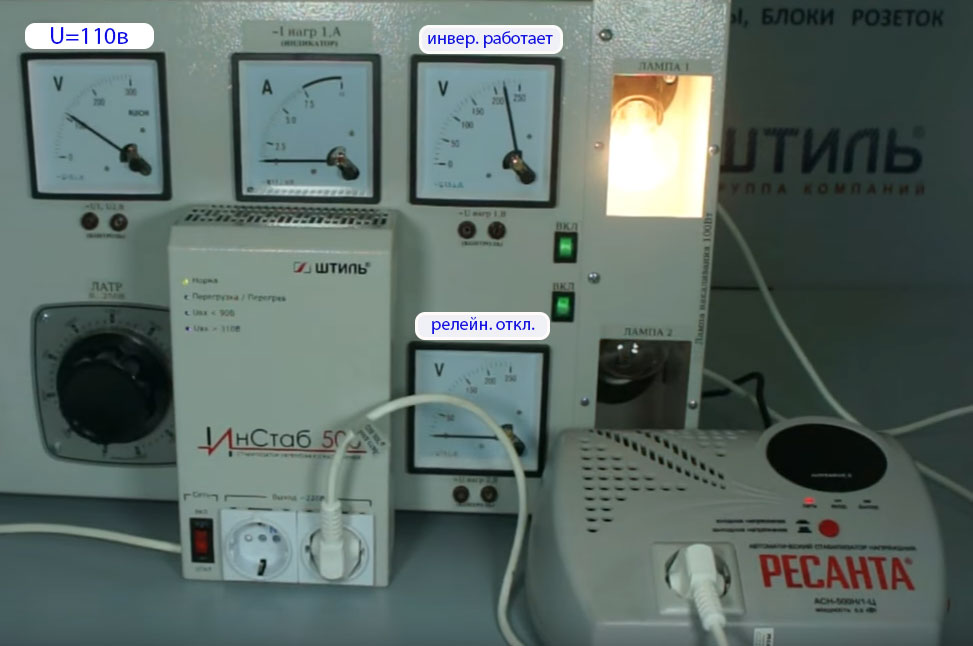

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

TEPLOCOM-250+. Технические характеристики

1	Номинальная мощность	полная, ВА	250
активная, Вт	200
2	Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В	0…265
3	Диапазон напряжения питающей сети без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В	185…245
4	Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)	220 В+10%… 220 В-15%; 50 Гц±1%
5	Форма выходного напряжения	синусоидальная
6	Перегрузочные способности инвертора	Максимальный коэффициент пиковой импульсной нагрузки	3:1
7	Мощность, потребляемая изделием от сети, без нагрузки и АКБ, ВА, не более	10
8	Время переключения из режима питания от сети («ОСНОВНОЙ») в режим питания от АКБ («РЕЗЕРВ»), с, не более	0,2…0,3
9	Напряжение АКБ, при котором происходит автоматическое отключение питания нагрузки в режиме «РЕЗЕРВ», В	10,5…11,0
10	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11	Рекомендуемая емкость АКБ, Ач	17—40
12	Количество АКБ, шт.	1*
13	Ток заряда АКБ, А, не более	1,3
14	Прерывистый цикл резерва	время работы изделия после перехода в режим «РЕЗЕРВ», мин.	3
время паузы, мин.	30
время работы изделия между паузами, мин.	10
15	Габариты (ШхГхВ), мм, не более	без упаковки	333х230х246
в упаковке	370х320х245
16	Масса, НЕТТО (БРУТТО), без АКБ, кг, не более	3,8(4,2)
17	Диапазон рабочих температур, °С	-10…+40**
18	Относительная влажность воздуха при +25 °С, %, не более	80
19	Степень защиты оболочкой по ГОСТ 14254-96	IP20

* АКБ в комплект поставки не входит ** Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 50 °С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше +50 °С.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:

Существует 2 типа выходного напряжения:

чистый синус

квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом

Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала

Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос

Нюансы и возможные ошибки

Чтобы исключить остывание теплоносителя, нужно создать гармоничную систему для фильтров напряжения. Ее можно создать с помощью проверенной схемы. Подобные виды фильтров включают в себя различные резисторы, трансформаторы и другие вспомогательные устройства.

Правильно сконструированная система сможет организовать стабильную работу любому источнику электричества. Схема его несложная, справится с ней любой начинающий мастер.

Первоочередной задачей является подсчет параметров. Составляющие контура рассчитывают и делают идентичным образом. Ее собирают последовательным или параллельным образом. В любом случае создается частота в пятьдесят гигагерц. Далее рассчитывают параметры индуктивных катушек под сердечник. В сердечнике делается зазор между витками.

Универсальные формулы для подсчета всех необходимых составляющих выглядят таким образом:

Для исключения возможных ошибок создания беспербойника отопления, нужно позаботиться о безопасности.

Следует надеть перчатки во избежание получения разряда тока от проводов либо контактов с ними.
Нужно внимательным образом сделать осмотр проводов. В них не должно быть никаких трещин, поскольку короткое замыкание очень опасно для здоровья мастера и помещения (может привести к пожару).

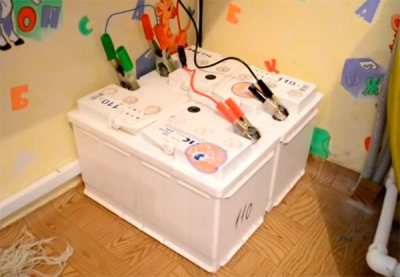

Для системы требуется подключение нескольких батарей (лучше брать несколько целиком подзаряженных и подсоединять их параллельным образом. Нельзя в целях экономии брать более дешевые устройства, поскольку их качество и время работы обычно стоят соответствующе. Не нужно присоединять к прибору все ненужное. Следует применять его именно для равноценных по мощности приборов. Впрочем, для компьютерных устройств, как обычно, данной мощности вполне хватает. Главное — отсутствие превышения общей мощности. Лучший выбор — фазозависимые модели.

Выбираем аккумулятор

Давайте посмотрим, как выбрать аккумулятор для газового котла отопления (а точнее, для нашего бесперебойника). Для начала нужно посмотреть, аккумуляторы какой емкости поддерживает купленный ИБП (помним про ток заряда). В соответствии с этим приступаем к подбору батарей. Они подразделяются на два типа:

Мы рекомендуем выбрать для газового котла необслуживаемые батареи, так как их можно устанавливать и дома.

Обслуживаемые – они требуют периодического долива воды или электролита;
Необслуживаемые – используют гелевый электролит, поэтому не нуждаются в каком-либо обслуживании.

Необслуживаемые батареи не нуждаются в возне с электролитом и водой, не выделяют в воздух опасных газов (водород). Поэтому их можно смело ставить в непроветриваемых помещениях. А вот обслуживаемые аккумуляторы в ИБП можно использовать только тогда, когда они устанавливаются в технических проветриваемых помещениях (например, подвалах, где можно поставить и сам газовый котел).

Устанавливая бесперебойник для газового котла отопления, следует позаботиться об экономии средств. Мы не рекомендуем покупать два АКБ по 50 А/ч в каждый, так как выгоднее выбрать и приобрести одну батарею для ИБП емкостью 100 А/ч. А если вы хотите сэкономить и купить АКБ на 75 А/ч вместо 100 А/ч, то лучше отдать предпочтение последней батареи, так как разница в емкости будет минимальной.

Стильный SVEN RT-1000 с «умной» зарядкой

Бесперебойник инверторного типа известного финского бренда оценят поклонники высокого качества и стиля: на небольшом ярком дисплее отображается индикация режима работы, ошибки, уровня заряда АКБ, вольтаж и нагрузки. На панели управления всего две кнопки: включения питания и звуковой сигнализации. Несъемный сетевой кабель, провода для подключения к батарее и две розетки для евровилок выведены на заднюю стенку.

Основные отличия модели – функция «автостарта», которая автоматически переключит устройство на питание от сети при включении электричества, и «умная» зарядка с режимом «тренировки». При подключении 12-вольтного АКБ емкостью 50 Ач газовый котел и другое оборудование будут работать от 40 минут до 3 часов в зависимости от нагрузки. Если свет отключают надолго, можно установить батарею емкостью до 200 Ач – время увеличится до 4,5 и 15 часов при частичной и полной нагрузке.

ИБП мощностью 600 Вт можно порекомендовать для подключения отопительного оборудования в коттедже. Работает достаточно тихо, звук отключается просто.

Советы профессионалов при выборе ИБП для котлов

Самое главное при правильном подборе ИБП рассчитать мощностные характеристики

Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3

Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.

Например:

Котлоагрегат -200 Вт;
электронасос с класса C – 40 Вт;
вентилятор с классом А – 30 Вт.

200+ 40х5 +30х1.3 = 403.3 Вт

Минимальное значение мощности ИБП:

403.3х1.2= 484 Вт

Можно ли устанавливать On-line ИБП для электропитания котла

Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.

Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.

Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов

Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:

Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.

Рейтинг лучших ИБП для котла

Составленный рейтинг опирается на общую функциональность ИБП, обеспечивающую длительную и стабильную работу газового котла.

1 место

Лучшим вариантом для газового котла будет бесперебойник с непрерывным действием и внешним аккумулятором на 50Ач и более.

Он обеспечит круглосуточную стабильную работу отопительного оборудования и его автономное функционирование в течение 3-5 часов. Хорошими моделями в этой категории являются Legrand DAKER DK 1kVA , LogicPower LPY-WPSW-1000VA, CyberPower OLS1000E, Luxeon UPS-1000LE и Delta Amplon N1K.

Бесперебойник LogicPower LPY-WPSW-1000VA является устройством с двойным преобразованием напряжения и будет идеальным решением для котлов с потребляемой мощностью до 500 Вт

2 место

Середину рейтинга занимают линейно-интерактивные приборы с широким диапазоном рабочих напряжений, плавной синусоидой на выходе и возможностью подключения внешнего аккумулятора. Стоимость устройств, которых будет достаточно для работы газового котла, находится в пределах 100 долларов.

Обычно такие ИБП уже содержат аккумулятор, который обеспечит 5-20 минут работы отопительного оборудования. Для более длительного действия можно подключить к бесперебойнику дополнительную батарею, емкость которой ограничена лишь размером кошелька.

Лучшими моделями в этой категории являются REALEL HOME UPS-1000, Luxeon UPS-1000ZY, PowerWalker VI 1000PSW, APC SmartUPS XL 1000VA и LogicPower LPY-BPSW-800.

Бесперебойник Luxeon имеет минималистичный дизайн и подойдёт для большинства внутриквартирных газовых котлов. К нему может подключаться внешняя АКБ

3 место

На нем разместились приборы резервного типа с минимальной мощностью, небольшой емкостью встроенных батарей и аппроксимированной синусоидой.

Резкие подъемы напряжения могут передаться через такие ИБП на плату котла отопления и привести к её поломке. А емкости АКБ таких бесперебойников хватит лишь на 10-30 минут беспрерывной работы отопительного оборудования, после чего оно всё равно выключится.

Популярными моделями в этой категории являются устройства FSP DP 450VA, CyberPower Value500EI, Powercom WOW-500U и Mustek PowerMust 424EG SVEN Pro+ 400. Купить эти устройства для газового котла можно только при недостаточности средств для приобретения более подходящего устройства.

Небольшой резервный ИБП больше подходит для автономной работы компьютера, чем газового котла. Поэтому подобные устройства редко рекомендуют для обеспечения работы отопительной системы

Энергия Pro 500 с внешним аккумулятором

Двухрежимный ИБП обеспечит подачу бесперебойного питания на котел мощностью до 300 Вт, работая в качестве стабилизатора напряжения или интерактивного инвертора. Для подключения системы отопления достаточно подсоединить к устройству 12-вольтный аккумулятор, вставить вилку от котла в розетку и нажать кнопку на корпусе прибора. С помощью яркого цветного дисплея удобно отслеживать параметры напряжения, уровень заряда батареи, контролировать нагрузку.

В отличие от других моделей нашего топ-10, этот бесперебойник будет работать при температуре до –5 градусов, поэтому его можно установить в неотапливаемом помещении. Если в доме или поселке отключат электричество, прибор быстро переключится на питание от АКБ, поддерживая работу котла в течение нескольких часов.

Хороший вариант для владельцев частных домов, которым периодически приходится уезжать в соседний город на несколько дней. Даже при переключении системы отопления в эконом-режим ИБП продолжает работать.

2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений

Эти бесперебойники будут незаменимы, если вы живете в доме с нестабильным напряжением, а электричество отключают в самый неподходящий момент.

АКБ для 2 подгруппы
АКБ	Энергия АКБ 12-100	Энергия АКБ 12-200
Ёмкость, А*ч	100	200
Цена, руб.	13 900	27 400

Они обеспечат бесперебойную работу от 3 до 7 часов: например, этого хватит, чтобы переждать ремонт упавшего столба ЛЭП или оборванных проводов после сильного ветра. Для первых двух ИБП рекомендуем использовать АКБ на 200 А*ч. Для третьего вполне подойдет АКБ на 100 А*ч.

Остальные характеристики ИБП Pro 1000 совпадают с ИБП Pro 500. Исключением будут более высокая масса и габариты, что не повлияет на установку прибора: его можно поставить на поверхность или повесить на стену.

Основные характеристики Энергии ИБП Pro 1000 12В
Параметр	Характеристики
Мощность	300 Вт
Входное напряжение	170-280 В
Время переключения на аккумулятор	6 мс
Форма напряжения	синусоида
КПД	98%
Рабочая температура	от -5 до +40 °С
Охлаждение	естественное+принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	405х385х250 мм
Масса	9,3 кг

Судя по отзывам, бесперебойник Энергии можно эффективно использовать для любых приборов — газовых котлов, автоматических входных ворот и сигнализации. Покупатели ценят быструю доставку при онлайн-заказе, универсальную установку прибора и повышенную точность выходного напряжения — погрешность не более 5%.

Познакомьтесь с техническим паспортом линейки ИБП Pro: здесь можно подробно рассмотреть, насколько информативный дисплей у инвертора.

Когда подключённая мощность к Энергии ПН-1000 выше заявленной, срабатывает защита. Например, если мощность достигает примерно 720 Вт, инвертор будет работать 30 секунд, после чего выключится. У линейки Pro при аналогичной перегрузке защита сработает через 1 минуту. Чем выше перегрузка, тем быстрее срабатывает отключение прибора — это можно проследить в характеристиках.

Скорости переключения инверторов с сети на АКБ тоже разная. У линейки ПН он происходит за 8 мс против 6 мс у линейки Pro. Поэтому для дорогих котлов с чувствительной электроникой больше подходит вторая линейка.

Основные характеристики Энергии ИБП ПН-1000 12В
Параметр	Характеристики
Мощность	600 Вт
Входное напряжение	155-275 В
Время переключения на аккумулятор	8 мс
Форма напряжения	синусоида
КПД	98%
Рабочая температура	от -5 до +40 °С
Охлаждение	естественное+принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	210х160х340 мм
Масса	7,8 кг

Главное, что привлекает покупателей в этом инверторе — качественная сборка от отечественного производителя, адекватная цена и высокий КПД. Из минусов — 10% погрешность выходного напряжения 220 В, что впрочем регламентируется нашими законами как норма.

В видеообзоре владелец Энергии ПН-1000 тестирует работу прибора под нагрузкой. Также он демонстрирует информацию на дисплее — какое напряжение даёт инвертор при работе от сети, а какое — от АКБ.

Инвертор быстро переключается на АКБ — для этого ему нужно не больше 4 мс. Поэтому производители разрешают подключать его к приборам любого типа, и котлы с насосами не исключение. Инвертор заряжает севшие батареи до 100% за 8-12 часов: это один из лучших показателей среди рассматриваемых моделей в статье.

Основные характеристики ELTENA (INELT) Intelligent 500LT2
Параметр	Характеристики
Мощность	300 Вт
Входное напряжение	145-275 В
Время переключения на аккумулятор	4 мс
Форма напряжения	синусоида
Рабочая температура	от 0 до +40 °С
Охлаждение	принудительное
Подключение аккумулятора к инвертору	клеммы
Подключение котла к ИБП	розетка 220 В
Размеры	129х189х359 мм
Масса	11 кг

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.
