Какие бывают инфракрасные обогреватели для теплицы из поликарбоната: 5 видов

Пример расчета количества обогревателей

Для примера воспользуемся теоретическими данными, которые включают:

1. Теплица, имеющая размеры 5х10 м (50 м2).
2. Рассада выращивается на столах, установленных в 2 ряда.

Для отопления такой теплицы используем два варианта отопления, которые были представлены выше.

Отопление с помощью нагревателя типа EСL-I 500 Вт.

Размещаются установки на высоте 1,5 метра, расстояние между которыми составляет 3 метра.

Количество обогревателей рассчитываем так: 3х3 = 9 штук, общая мощность которых будет составлять 4,5 кВт.

Обогрев теплицы с помощью ИК ламп типа EСZ 250 Вт

Установка обогревателей производится на высоте 1 метра, расстояние между которыми составит 1,5 м.

Количество нагревателей рассчитывается так: 7х3 = 21 обогреватель. Мощность обогревателей типа EСZ 250 Вт необходимая для обогрева помещения площадью в 50 м2 составит 5,2 кВт.

При размещении обогревателей используйте схему шахматного размещения. Такая схема позволит исключить возникновение мертвых зон, куда будет попадать наименьшее количество излучения.

Исходя из всех рассмотренных способов, видно, что самым эффективным и приемлемым является способ отопления с помощью инфракрасных обогревателей

Главное их достоинство в том, что они не имеют минусов, а это очень важно для выбора системы отопления. Даже если нет финансовой возможности на приобретение сразу 10 обогревателей, то достаточно приобретать по одному

С другими видами такой возможности не имеется. Обладая своими качествами, инфракрасный обогреватель стоит всех вместе взятых видов обогрева.

Если вы еще не решили, какой вид отопления лучше использовать в своей тепличке, то верным, правильным и единственным решением будет использование ИК обогревателя.

Выбор обогревателя

Выпускаются электрические ИК-обогреватели двух видов:

1. ламповые (корпусные). Излучатель — нихромовая спираль в кварцевой трубке (защита от пыли), нагревается до температуры красного свечения;
2. пленочные. Между двумя слоями полимерной пленки нанесены дорожки из углеродной пасты. Почему эти обогреватели причисляют к инфракрасным — непонятно. Графит нагревается не выше +550С (при отсутствии теплоотвода — до +700С), так что ИК-излучение от него практически не ощущается. Пленочный обогреватель передает тепло воздуху или какому-либо объекту за счет непосредственного контакта, как обычный радиатор.

В жилых помещениях греющие пленки укладывают под напольное покрытие, получая систему «теплый пол». В теплице так можно сделать только если растения выращиваются на стеллажах, то есть земляной пол не поливают. Если же заложить пленку под орошаемую почву, влага рано или поздно проникнет к токоведущим частям и пользователя ударит током.

Если растения выращиваются на земле, пленочные обогреватели в виде узких лент можно расположить вертикально в междурядьях. Здесь они работают как низкотемпературные радиаторы с большой греющей поверхностью.

Ламповые ИК-обогреватели делятся на:

• низкотемпературные: от +1000С до 6000С.
• среднетемпературные: от 6000С до 10000С.
• высокотемпературные: свыше 10000С.

От температуры зависит длина излучаемых электромагнитных волн. У высокотемпературных ИК-обогревателей они самые короткие. Такое излучение называют жестким, оно более агрессивно воздействует на живую ткань.

Приборы этого типа располагают подальше от растений, охватывая ими большую площадь.

Как это работает и какие есть преимущества

Инфракрасный отопительный прибор излучает электромагнитные волны разной длины, схожие с солнечным светом, которые нагревают расположенные рядом предметы и поверхности. Накопленное тепло постепенно передается окружающему воздуху.

ИК-волны бывают короткими, средними и длинными. Чем выше температура волны, тем меньше ее длина и больше интенсивность. Соответственно, ИК-приборы различаются на:

1. Длинноволновые и средневолновые (их еще называют темные), имеющие сравнительно небольшую температуру излучающего элемента.
2. Коротковолновые (или светлые), с температурой поверхности свыше +800°С. Состоят из нагревательных элементов в виде металлической сетки или керамической пластины, которые излучают видимый невооруженным глазом свет.

Для установки подобных приборов не нужно согласование с энергоснабгжющими предприятиями. Достаточно наличия электросети.

В отличие от конвективных систем инфракрасные обогреватели не создают движения воздуха, т.к. они равномерно нагревают почву, растения, стенки теплицы, передавая им электромагнитную энергию. При этом внизу не создается прослойка холодного воздуха.

Инфракрасный обогреватель для теплицы

В настоящее время существуют электрические и газовые разновидности инфракрасных обогревателей. У дачников имеется возможность выбрать современные технологии отопления теплиц даже при отсутствии электричества на участке. Подобная альтернатива позволяет руководствоваться принципами экономической целесообразности. Газовый обогреватель для теплицы с инфракрасными горелками не требует разрешительной документации, прост в установке и обслуживании. Для его работы требуется газовый баллон, а также дымосос, который выводит продукты сгорания газа наружу через дымоход.

ИК-обогреватель для теплицы, установленный у окон или дверей, позволит значительно (до 40%) снизить потери тепла, компенсируя их в процессе работы.

За счет небольшой разницы температур воздуха и грунта овощным культурам будут созданы оптимально комфортные условия для созревания. Поскольку нагрев растений происходит благодаря электромагнитной энергии, которая подобна солнечной, это благотворно влияет на рост и качество урожая. Установлено, что в большинстве случаев улучшаются вкусовые качества овощей, в плодах повышается содержание полезных элементов и витаминов, увеличиваются объемы и качество урожая, т.к. созревание происходит быстрее.

Длинноволновые и средневолновые ИК-излучатели не светятся, что позволяет использовать их в темное время суток, не создавая растениям суточного дисбаланса.

Инфракрасный обогреватель для теплицы за счет экономичности, экологичности, простоты монтажа является в настоящее время самым оптимальным способом обогрева парниковых хозяйств.

Особенности работы инфракрасного отопления

Обогреватели, в основе работы которых лежит инфракрасное излучение, существенно отличаются от других отопительных приборов, превосходя их по коэффициенту полезного действия (КПД) и ряду иных параметров. Причина этого кроется в принципе работы приборов.

Искусственное солнечное тепло для теплицы

Принцип работы ИК-обогревателя

Инфракрасные лучи – это электромагнитные волны соответствующего спектра. При работе ИК-обогревателя в теплице энергия этих волн передается попадающим в зону излучения объектам – растениям, почве и другим. В них она преобразуется в тепло, отдаваемое воздуху. Таким образом, его температура повышается не столько от отопительного прибора, сколько от нагретых объектов, что крайне эффективно и экономично.

Принцип работы ИК-обогревателя

Около 8-10% вырабатываемой обогревателем энергии все же расходуется на нагрев воздуха, но это так мало, что коэффициент полезного действия прибора остается высоким. Аналогичным образом вас согревают лучи солнца, поэтому между светилом и ИК-обогревателем для теплиц нередко проводят аналогию, называя последний «искусственным солнцем».

Распределение тепла при ИК-излучении

Устройство обогревателя с инфракрасным излучением

Устройство ИК-обогревателя не отличается сложностью. Его конструкция включает:

• Нагревательный элемент, помещенный в оболочку-излучатель из термостойкого материала. Самый популярный вариант – нагревательный кабель в керамическом «теле».
• Отражатель (рефлектор). Позволяет эффективно и равномерно рассеивать передаваемые на него ИК-лучи, задавая им направление. Обычно его изготавливают из алюминия или тщательно отполированной стали.
• Термостат и датчики перегрева. Первый позволяет задавать и поддерживать необходимый температурный режим, а вторые – автоматически отключать прибор в случае его перегрева.
• Корпус. Его изготавливают из высокопрочного металла и покрывают устойчивой к высоким температурам порошковой краской.
• Теплоизоляционный материал. Он расположен внутри конструкции и не позволяет корпусу изделия перегреваться, что обеспечивает его дополнительную безопасность.

В комплекте также имеется крепежная пластина для удобства монтажа обогревателя в теплице и провода для его подключения.

Устройство инфракрасного обогревателя

Достоинства и недостатки прибора

Основное достоинство инфракрасных обогревателей – принцип их работы, обеспечивающий оптимальное распределение тепла в теплице. Также они:

1. Не сушат воздух в помещении, поддерживая благоприятный влажностный режим.
2. Не создают воздушные потоки, сквозняки. Более того, размещенные в местах с плохой теплоизоляцией ИК-приборы позволяют компенсировать теплопотери.
3. Не шумят в процессе эксплуатации и не светятся.
4. Прогревают почву на глубину в несколько сантиметров, обеспечивая активный рост корневой системы растений и их развитие в целом.
5. Экономичны, благодаря возможности точно направить электромагнитные волны и высокому КПД при малой потребляемой мощности. Так, для эффективной работы конвекторных приборов вам пришлось бы потратить электроэнергии на 40-60% больше.
6. Экологичны. Во время работы внутри теплицы инфракрасный обогреватель не выделяет вредные вещества, а способ нагрева почвы и растений практически эквивалентен действию солнечных лучей.
7. Подразумевают возможность полной автоматизации процесса обогрева теплицы при наличии датчиков контроля.
8. Позволяют создать в теплице участки с различным температурным режимом. Каждый обогреватель имеет свою зону покрытия. Это удобно при выращивании культур с отличающимися потребностями в тепле.
9. Удобны и просты в установке, мобильны.
10. Пожаробезопасные.

ИК-обогреватели не испускают свет при эксплуатации

Что касается недостатков, то они сводятся лишь к одному минусу – высокой стоимости ИК-обогревателей. По этой причине их установка в теплицах малой площади не всегда рациональна. Однако это касается больших агрегатов.

Производители позаботились о личных нуждах граждан и выпустили в продажу небольшие ИК-лампы, которые по аналогии с обычными просто вкручиваются в патроны.

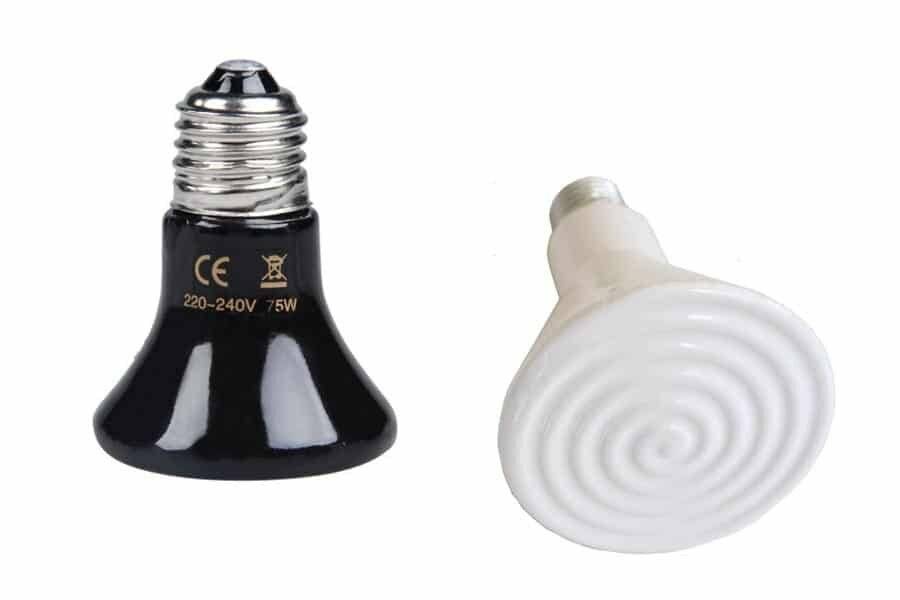

ИК-лампы для обогрева теплицы

Примерный расчёт необходимого числа обогревателей

Чтобы создать в помещении оптимальный климат, нужно не ошибиться в выборе. Необходимо знать технические характеристики оборудования: диапазон рассеивания инфракрасных лучей и производительность.

Рассмотрим наглядно конкретную ситуацию. К примеру, если выбрать подвесные модели на 1,5 кВт, они способны обогревать приблизительно 3 м2. Предположим, что площадь теплицы составляет 72 м2, значит, необходимо купить 12 приборов.

Чтобы верно определить, сколько понадобится ИК источников обогрева, зададим исходные данные:

1. Теплица, параметры которой 5х10 м.
2. Растения выращиваются на установленных в два ряда столах

Под такие условия у нас подходят два вида обогревателей: EСL-I 500 Вт и EСZ 250 Вт

Расчет количества нагревателей EСL-I 500 Вт

Шаг монтажа таких инфракрасных обогревателей для теплиц – 3 м, высота установки – 1,5 м.

Таким образом, количество EСL-I 500 Вт составит 9 (3х3) штук общей мощностью 4,5 кВт.

Расчет количества нагревателей EСZ 250 Вт

Высота установки таких ИК тепличных обогревателей – 1 м, шаг монтажа – 1,5 м.

Таким образом, получаем 21 штуку (7х3). Учитывая, что площадь теплицы 50 кв. м, необходимая мощность для обогрева 5,2 кВт.

Подогрев грунта в теплицы

Помимо самого помещения, нам следует еще задуматься о подогреве почвы. Увеличив температуру почвы до 30 градусов по Цельсию, рост растений станет значительно выше.

Следует потрудиться, чтобы достигнуть нужного результата.

Как обустроить отопление почвы пошагово:

1. Пенопласт, который послужит теплоизолятором, кладем на грядку.
2. Чтобы тепло равномернее распределилось, засыпаем 10 сантиметров песка, который раннее необходимо просеять.
3. Сверху песка стоит положить карбоновую пленку. Так же подойдет термокабель.
4. Всё это снова засыпается песком, а сверху укладывается грунт. Толщина грунтовой прослойки 30 сантиметров.
5. На глубине 15 сантиметров устанавливаются датчики температуры, которые необходимо подсоединить к терморегулятору.

Термостат калибруется так, чтобы он начал работать в автоматическом режиме, что позволит поддерживать нужную температуру, которая позволит усилить рост растений в теплице.Все основные работы закончены. Теперь смело можете устанавливать освещение и вентиляция, после чего сажать рассаду. Тепло рассаде обеспеченно.

Крепление  ИК обогревателей в теплице

Крепление устройств обычно осуществляется к потолку. Когда такой возможности нет, дачники делают штативы из металла и крепят панели к ним.

Полезный совет! Самодельные приспособления, как правило, изготавливают из подручных материалов. Лучше всего располагать приборы в шахматном порядке.

Отопление теплицы инфракрасными обогревателями Билюкс

При выборе способа отопления всегда встаёт ценовая сторона вопроса. Инфракрасные обогреватели для теплиц являются не только одним из самых оптимальных вариантов по стоимости, но и самыми эффективными и безопасными для жизни растений и человека. Если площадь помещения достаточно большая, то приобретать такие источники отопления можно поэтапно, дабы не наносить урон своим финансам.

Enter the text or HTML code here

Нюансы по обустройству

Принцип действия ИК-лучей заключается в нагреве именно предметов, а не воздуха, что является эффективным методом для роста растений. Поэтому расстояние от источника нагрева не будет сильно влиять на теплоотдачу, как и не будет влиять циркуляция воздуха и теплопотеря через окна. При правильном расчёте теплопотери и мощности оборудования можно добиться максимально эффективного роста растений.

Неправильно созданная система отопления — это одна из основных причин большой теплопотери и создания сквозняков. В большой теплице может возникать принудительная циркуляция воздуха. Тёплый воздух находится при этом вверху помещения, а холодный — внизу.

Результатом является создание сквозняков, которые негативно влияют на растительность. В поликарбонатных теплицах эту проблему можно решить размещением прибора над дверью или окном.

Сегодня на рынке есть большой выбор отечественных и зарубежных производителей ИК-излучателей. Для промышленных масштабов дешёвые китайские модели не подойдут, но зато для бытовых целей их вполне можно использовать. К тому же можно существенно сэкономить бюджет на закупку оборудования. Поэтому покупка ИК-излучателей на сегодняшний день — самый эффективный способ обогрева теплицы.

ВИДЫ ОБОГРЕВАТЕЛЕЙ И ИХ РАЗМЕЩЕНИЕ

Место расположения обогревателей зависит от их типа. Инфракрасные электрообогреватели монтируются на потолок. Несмотря на то, что потолочные инфракрасные обогреватели в теплице размещаются вверху, их излучение направлено вертикально вниз, достигает уровня земли, обеспечивая эффективный прогрев грунта.

Тепловентиляторы устанавливаются на полу, генерируемый ими мощный воздушный поток способен прогреть все помещение за 7-10 минут в зависимости от площади. Кабельный обогрев прокладывается вдоль стенок возле самой земли или кабели укладываются в грунт.

Тепловые пушки.

В тепловых пушках, или тепловентиляторах, нагревательный элемент раскаляется до высоких температур, а затем тепло от него подается в помещение струей воздуха, распространяющейся при помощи вентилятора. Скорость нагрева всего объема воздуха в помещении при помощи тепловой пушки велика.

В зависимости от типа энергоносителя различают несколько разновидностей тепловентиляторов:

• дизельные заправляют жидким топливом;
• электрические подключаются к электросети 220В;
• газовые работают от газораспределительной сети или баллона;
• в многотопливных можно сжигать бензин, солярку, отработанное масло или керосин.

Многие модели тепловых пушек оборудуются термостатами. Термостаты включают и выключают прибор автоматически в зависимости от установленных пользователем параметров. Тепловентиляторы могут оснащаться защитой от перегрева, позволяющей избежать чрезмерного нагревания корпуса и возникновения пожара.

Возможности работы обогревателей в авторежиме позволяют без опасений оставлять их включенными в ночное время в период заморозков.

Тепловые завесы.

Конвективный принцип действия тепловых завес аналогичен работе тепловентиляторов – тепло распространяется потоком воздуха. Отличия заключаются в форме корпуса, назначении и месте установки – длинные прямоугольные завесы монтируют над входными дверями и окнами для создания разделительной границы между теплым и холодным воздухом.

Направляя мощный поток вертикально вниз, устройства исключают смешивание тепла и холода, отсекают губительные для растений сквозняки. Чаще всего тепловые завесы используются в стационарных теплицах и парниках, площадь которых достаточно большая. Приборы могут быть электрическими или работающими от системы водного отопления.

Греющие кабели.

Обогревательные кабели сделаны из углеродистого волокна, по которому проходит ток, заключены в изоляционную оболочку. Они прокладываются вдоль стен по периметру помещения или закапываются в землю для прогрева грунта. Мощность кабелей относительно небольшая – около 1,5–2 кВт, но из-за протяженности разветвленной сети они вполне справляются с задачей прогрева, не допуская промерзания грунта и гибели растений.

Тепло от них распределяется по помещению равномерно, повышая температуру воздуха в среднем на 3-60C. Кабели можно подключать через терморегулятор, они весьма экономичны: на обогрев 10 м2 используется всего 150 Вт электроэнергии.

В начало

Продуктивный обогрев теплицы из поликарбоната инфракрасным обогревателем

Когда речь идёт о тепличном помещении, предназначенном для зимнего выращивания цветов и овощей, для покрытия, обычно, применяется лист поликарбоната либо сотовый материал. Для такого парника можно выбрать любое отопление, так как сам материал уже создаёт достаточно комфортный уровень климатической среды.

Разные отопительные системы для такой конструкции имеют свои плюсы и минусы:

1. Если брать газовый конвектор, то он имеет превосходство в скорости нагревания, но в этом случае должна быть серьёзно продумана вентиляционная система постройки. Газовое оборудование крайне просто в установке, а также может без труда перемещаться из одного участка парника на другой.
2. Для обогрева водяным отоплением понадобится прокладывать трубы. Помимо закупки оборудования, такая система может сушить воздух и распределять тепло неравномерно. Кроме того, потребуется установка фундамента.
3. Несмотря на то, что зимой на обеспечение инфракрасного оборудования будет затрачиваться довольно много электроэнергии, это один из самых лучших способов отопления зимней теплицы.

Однако если с умом разместить лампы инфракрасного света, на этом можно значительно сэкономить электричество. Например, в квадратном парнике можно расположить светильники по четырём углам и этого будет вполне достаточно для их продуктивной работы. К тому же такие приборы предохраняют помещение от сквозняков.

Преимущества и недостатки

Инфракрасные обогреватели сегодня настолько актуальны, что ими заменяют традиционные радиаторы в современных коттеджах. Значит, для людей они вполне подходят. А какую же пользу приносят эти приборы растениям? Давайте разберемся в плюсах их работы.

1. Благодаря принципиальной особенности ИК приборов (тепло идет не на воздух, а сразу на почву), тепловая энергия распределяется по теплице наиболее оптимально.
2. Нет привычного для нас движения массы воздуха снизу вверх. Значит, отсутствует циркуляция пыли и микроорганизмов. Не бывает сквозняков.
3. Тепло мягкое, не интенсивное, воздух не пересушивается, а значит, микроклимат в парнике сохраняется.
4. ИК приборы можно установить, как удобно. На стены, на стойки или специальные крепления, а так же на потолок. Специалисты утверждают, что самый оптимальный вариант – потолочное крепление.
5. При работе не издают никаких звуков.
6. Имеют датчики температуры. Значит, к примеру, в одном углу могут подниматься более теплолюбивые экзотические растения, а в другом – культуры, любящие прохладу. Температуру можно установить изначально, и она будет поддерживаться без вашего участия. Так же можно регулировать подачу тепла во время роста одной культуры.
7. Интенсивность и равномерность прогрева можно регулировать, подняв или немного опустив прибор. Для начала нужно установить ИК обогреватель в метре от пола, а затем, по мере роста всходов, крепить его повыше.
8. ИК оборудование тоже растет и развивается. На более современном вместо плоского экрана – сферический. Световые лучи рассеиваются под углом 120 градусов и растения получают еще более равномерное тепло.
9. Помещение нагревается быстро, а остывает медленно за счет того, что тепло накапливается в почве.
10. Расход энергоносителей экономнее, чем при других вариантах обогрева. Если говорить об электричестве, то экономится да 30 – 70%.
11. В конструкции утеплителей нет движущихся частей и воздушных фильтров, их не нужно заменять. Значит, они долговечны. Могут работать круглые сутки.
12. Приборы компактны, их удобно перевозить.
13. Обогреватели пожаробезопасны.
14. Установить можно самим, для этого специалисты не нужны.

ИК обогреватель в теплице А теперь минусы:

1. Если использование экономично, то приобретение достаточно дорогостоящее.
2. Масса подделок известных брендов по более низкой цене. Вот они долго не работают.
3. Нужно правильно рассчитать, сколько и каких утеплителей нужно купить для вашего помещения.

Как работает ИК обогреватель для теплицы

Работа обогревателя связана с выделяемой электромагнитными волнами энергией в диапазоне инфракрасных лучей.

Каждый тип волн имеет свою длину, поэтому они различаются, как:

• Короткие;
• Дальние;
• Средние.

Оборудование, применяемое в теплицах, имеет свои несомненные достоинства.

Плюсы оборудования:

• Оно эргономично, и даже для достаточно большой площади в 10 квадратных метров понадобится прибор с мощностью до 500 Вт;
• Это абсолютно безвредный способ обогрева, такое излучение положительно влияет на рост растений, усиливая их вкус и полезные свойства;
• Инфракрасные обогреватели удобны при использовании и снабжены регулирующими устройствами;
• Процесс обогрева может быть автоматическим, благодаря дополнительному оснащению контролёрами;
• Эксплуатация связана лишь с наличием электросети.

Обогреватели могут размещаться на потолке теплицы – когда волны охватывают всё внутреннее пространство помещения, тёплая воздушная масса не может подняться вверх.

Принцип работы прибора

Действие обогревателя основано на тепловом излучении, исходящего от электрической энергии. Отопление осуществляет от пластин, прогревающих не воздух, а предметы в помещении. Изначально тепловую передачу получает пол, над которым идут слои самого холодного воздуха.

Пластины ИК обогревателя накаляются до 250°С. Тепло от них сохраняется на длительный период благодаря прогреву воздуха от предметов. Обычные воздухонагреватели снижают уровень кислорода в помещении и иссушают воздух, а инфракрасный излучатель таким негативным действием не обладает.

Особенности

1. Коэффициент работы устройства напрямую зависит от его расположения. Самым производительными для теплиц считается размещение на потолке.
2. Равномерный обогрев поддерживает среднюю температуру по всей теплице, каждый вид культуры будет получать необходимую подачу тепла.
3. Уровень прогрева и его равномерность регулируется сменой положения обогревателя. При активном росте устройство переносится на другую высоту или транспортируется в отдалённое место.
4. Интенсивность теплового воздействия изменяется за счёт встроенных температурных регуляторов. Можно подобрать оптимальный режим для одной культуры или поставить средний уровень для нескольких растений.
