Изготовление металлических лестниц: 3 вида конструкций

На какие ступени можно установить защитные элементы

Профили, изготовленные из алюминиевых сплавов, отлично фиксируются к поверхностям, выполненным из разных материалов:

1. Бетонные конструкции.

Кромки ступеней из бетона не отличаются особой прочностью и быстро теряют внешний вид при интенсивном использовании лестницы. Их можно значительно укрепить с помощью алюминиевых уголков. Защитить можно как края проступей монолитной конструкции, так и типовые накладные ступени.

Отделка края ступени бетонной лестницы, облицованной плиткой

Бетонные конструкции часто облицовываются различными декоративными материалами. Стыки горизонтальных и вертикальных элементов ступеней легко отделываются профилями из алюминия.

1. Металлические лестницы.

У таких конструкций ступени могут быть выполнены из разных металлических деталей. Металл особенно подвержен образованию наледи и поэтому лестницы в большей степени нуждаются в установке противоскользящих элементов. В соответствии с ГОСТ 23120-2016, ступени могут быть изготовлены из сплошных листов или иметь решетчатое исполнение.

Для производства ступенек используются следующие виды изделий из металла:

Профилированные решетки.

Алюминиевые ступени для лестницы из профильных решеток

Из-за выступов по краям отверстий поверхность ступени не скользит, а вода прекрасно стекает, не скапливаясь на основании. Улучшить внешний вид такой проступи помогут уголки.

Сетка металлическая для лестницы.

Металлическая сетка для ступеней лестницы

Сетка на ступени металлической лестницы производится из просечно-вытяжных листов и имеет разный размер ячеек. Она закрепляется в несущем каркасе, чаще всего выполненном из угловых элементов.

Рифленые листы.

Лестница со ступенями из рифленого металла

На листе металла расположены выпуклости, препятствующие скольжению. Удобнее всего такие конструкции применять в производственных помещениях, а не под открытым небом, так как там вода может скапливаться на поверхности ступеней и образовывать наледь. Ступени также могут монтироваться в каркас из металлических уголков.

Решетчатые настилы.

Уголок для ступеней: лестницы алюминиевые из решеток

Они изготавливаются из перекрещенных полос или стержней, которые образуют ячейки различного размера. С таких ступеней, чаще всего являющихся частью уличных конструкций, отлично стекает вода, не образуя луж на поверхности.

Однако сам замерзший металл представляет серьезную опасность для передвигающихся по лестницам людей. К тому же решетчатые и сетчатые изделия без каркаса или хотя бы отделки по внешнему краю будут выглядеть странно.

Также алюминиевые уголки могут применяться при изготовлении переносных лестниц с широкими ступенями. Например, стремянок. Из них выполняется каркас для проступей.

Алюминиевые лестницы 14 ступеней

1. Деревянные сооружения.

Ступени лестницы, произведенные из дерева, подвергаются износу в процессе эксплуатации.  Продлить их срок службы также помогут защитные уголки.

Изношенные ступени деревянной конструкции

Также металлические уголки могут монтироваться на края ступеней лестниц, изготовленных из натурального или искусственного камня и кирпича.

Алюминиевые угловые элементы отлично сочетаются с металлическими деталями, используемыми в конструкции лестницы, например, с перилами из алюминия или нержавеющей стали.

Создание металлической лестницы из рифленого листа

Чтобы изготовить конструкцию с проступями из такого материала, как рифленая сталь, необходимо учитывать, что она подойдет только для сооружений внутри помещения. Наружные лестницы такого типа могут быть небезопасными, поскольку в зимнее время года поверхность будет постоянно замерзать и скользить.

Чтобы максимально снизить травмоопасность металлических лестниц, при сварочных работах необходимо учитывать следующие условия:

Тщательная обработка металла. Необходимо внимательно относиться к балясинам и поручням, для которых является неприемлемым наличие каких-либо острых кромок или заусенцев.
Обеспечение целостности полок двутавра или швеллера

При этом неважно, будет ли их размер мешать монтажу ступеней или нет. Если проступь будет создавать выступ, то уменьшать обязательно придется именно ее, но ни в коем случае не полку.

Сварка лестницы из профильной трубы

Профильная труба является отличным материалом для создания конструкций винтового типа. В такой ситуации от мастера требуются определенные знания и опыт в подобных работах, так как в противном случае сооружение может получиться небезопасным и ненадежным. Оптимальный диаметр для винтовых лестниц из металла равен 1,2-2 м, соответственно, место, которое она будет занимать, будет иметь площадь – от 1,7 кв.м. до 4,2 кв.м. На фото представлена стандартная металлическая винтовая лестница.

Основные этапы сварки лестницы своими руками:

В возведении винтовой лестницы из металла самый важный момент – это обеспечение абсолютной целостности всех элементов конструкции. Если в сооружении присутствует хоть малейший люфт, то такая лестница будет представлять угрозу для ее владельцев, поскольку рано или поздно она просто развалится.

Выбираем материал

Для того чтобы понять, какой именно материал для создания лестницы своими руками, необходимо понять принцип установки самой конструкции. Акцент сделан на выбор уголка и швеллера:

• Два швеллера устанавливаются параллельно друг другу;
• Металлический уголок является соединительным материалом – с его помощью контуры между швеллерами свариваются в единое целое;
• Сверху устанавливается ступенька сходней.

Для чего необходимо это знать? Для того, чтобы на практике понять, какие места являются самыми уязвивыми. Практика говорит о том, что металлические уголки имеют свойство деформироваться под создаваемыми нагрузками, а потому срок службы их достаточно недолговечен. В связи с этим найдено альтернативное решение – это использование металопрофильной трубы.

Но и здесь необходимо знать подводные камни. Выбирая трубу, отдавайте предпочтение квадратным вариантам с сечением 40 на 60. Именно этот вариант наиболее подходящий, прочный и долговечный для создания интересных, красивых, легких и прочных конструкций. Если выбрать трубу с меньшим сечением, то этот вариант не будет лучше, чем применение металлических уголков, а более толстая труба излишне утяжелит конструкцию.

Разновидности

Лестницы можно разделить на отдельные виды зависимо от разных факторов. По назначению:

1. Специальные — устанавливаются в общественном транспорте, на заводах, складах. При их изготовлении не учитывается декоративное оформление.
2. Для строительных, хозяйственных нужд. Подходят для установки снаружи, внутри зданий.
3. Для эвакуации людей из зданий (устанавливаются на пожарных машинах) при экстренных ситуациях, чтобы посетители смогли быстро покинуть здание.
4. Классические лестницы на второй этаж из металла.
5. Для входа в здание. Применяются при обустройстве крыльца или террасы.

По типу конструкции:

1. Винтовые или спиральные. Красиво смотрятся в частных домах. Подходят для разных стилей интерьера. Позволяют сэкономить свободное пространство.
2. Маршевые конструкции. Классические конструкции. Могут иметь один или более лестничных пролетов. Для обустройства маршевой лестницы нужно много места.
3. Конструкция на больцах. Навесные конструкции, которые с помощью специальных крепежных элементов закрепляются на стенах. Ступени со стороны помещения не имеют опор. Они соединяются между собой, образуя цельный, высокопрочный каркас.

Лестницы могут быть внутренними или наружными.

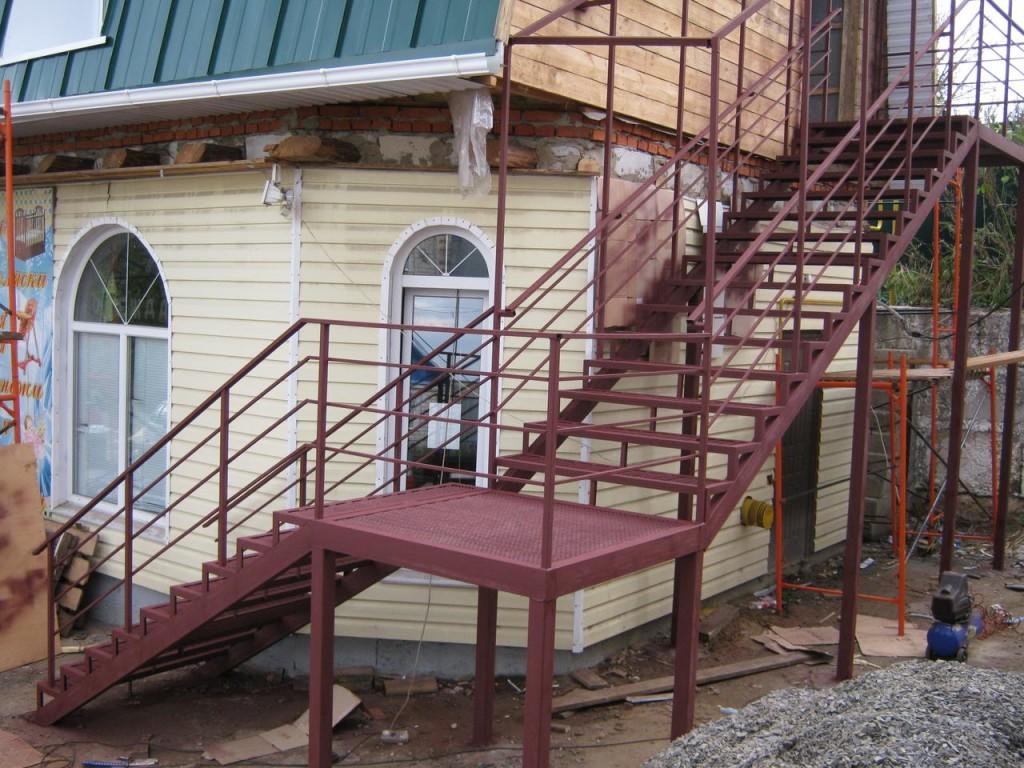

Наружные лестницы (Фото: Instagram / ni_kolai3537)

Способы изготовления металлических лестничных конструкций

Типы металлических лестниц по способу изготовления подразделяются на три варианта:

• Кованые
• Литые
• Сварные

Если вы не обладаете навыками кузнечного мастерства, изготовление кованых металлических лестниц в домашних условиях трудно выполнимое задание, единственный вариант обратится за помощью к профессионалам и заказать у них изготовление с установкой или произведя свои расчеты заказать отдельные элементы лестниц у кузнеца, а сборку и установку уже сделать самому. Кованные лестничные конструкции эксклюзивные в изготовлении, так как процесс ковки до сих пор производится вручную.

Материалом изготовления литых металлических конструкции является чугун, этот способ изготовления дорогостоящий и целесообразен только в производственных масштабах.

Сварные металлические лестницы намного проще в изготовлении по сравнению с кованными или литыми, при должном желании под силу каждому сварить лестницу своими руками в домашних условиях, но данная работа так же требуют базовых знаний сварного дела.

(Для увеличения нажмите на изображение)

Нормы ГОСТ 23120 78

Данный нормативный документ предусматривает обустройство площадок, ограждений и металлических лестниц. ГОСТ 23120 78 обязателен при установке изделий при температуре наружного воздуха до –65 Сo.

В строительстве, при монтаже данных элементов, используются следующие правила:

• элементы изделий должны обеспечивать стойкость к нагрузкам в пределах 200-400 c;
• угол лестничного марша к противоположной стене варьируется в пределах 45-60 градусов;
• ширина ступеней варьируется от 500 до 900 мм при уклоне 45 градусов;
• ширина ступеней, при уклоне 60 градусов, должна составлять от 500 до 700 мм;
• предельная высота марша варьируется от 4,2 м для уклона в 45 градусов и до 6,0 м при уклоне в 60 градусов;
• высота ограждения варьируется от 1000 до 1200 мм;
• элементы конструкции, изготавливаемые в цехе, обрабатываются таким образом, чтобы не причинить травм лицам, использующим это изделие;
• для предупреждения проскальзывания ступни человека по поверхности ступенек, их наклон не должен превышать одного градуса.

Углы наклона маршевой лестницы.

Изготавливаем железную лестницу своими руками

Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.

Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции

Проектирование прямой одномаршевой конструкции

Проектирование прямой железной лестницы с одним маршем происходит так:

• Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
• Определяем дистанцию между началом и концом конструкции – это будет длина марша.
• Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).

В процессе проектирования необходимо учесть все существующие общепринятые стандарты

Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

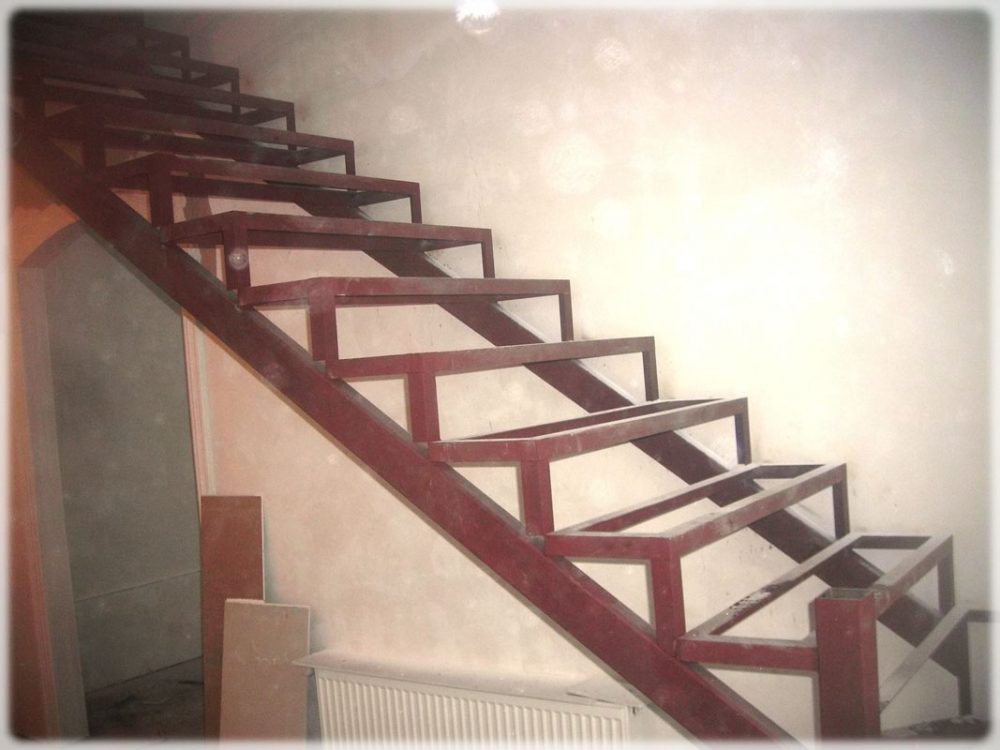

Процесс изготовления лестницы с двумя косоурами

Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.

Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах

Необходимые инструменты

Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:

• болгарка;
• сварочный аппарат;
• сверла;
• шлифовальная машина;
• электрическая дрель;
• ножовка по металлу;
• рулетка;
• электроды.

Перед работой необходимо подготовить все необходимые инструменты и приборы

Монтаж железной лестницы: пошаговая инструкция

Весь процесс сооружения конструкции осуществляется в несколько шагов:

• Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
• Делаем узлы для фиксации ступенек – кобылки.
• Свариваем уголки.
• Устанавливаем косоуры.
• Крепим к каркасу ступеньки.
• Монтируем ограждение.
• Лестницу шлифуем, грунтуем и красим.

Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ

На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка

Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.

Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.

Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом

Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.

Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.

Фото и стоимость некоторых стильных и красивых лестниц от производителя приведены ниже.

Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей

Назначение лестниц

Помимо конструкционных особенностей, металлические лестницы могут выделяться в отдельные категории по прямому назначению.

Межэтажные

Используются, в первую очередь, в узко практических целях, соединяя находящиеся на разных этажах объекты зданий и сооружений. Относятся к категории стационарных конструкций, что напрямую связано с безопасностью перемещения. В части комфорта подъема и спуска полностью отвечают нормам СНиПа, обеспечивая оптимальные, с точки зрения биомеханики человека, условия.

Металлические межэтажные лестницы

Вспомогательные

Монтируются с целью связи служебных и нежилых помещений (подвалов, мансард, чердаков) с основными системами зданий. Учитывая нерегулярность использования, проектируются по особым техническим нормам. Большей частью это складные «многоколенные» конструкции с мелким («гусиным») шагом ступеней. Не требуют отдельного места: после использования их легко сложить и убрать в потолочный люк перекрытия.

Фото металлической лестницы для погреба

Эвакуационные

Обеспечивают безопасную эвакуацию людей в случае возникновения ЧС и пожаров. Размещаются согласно пожарным нормам, примыкая к торцевой части здания, где расположены эвакуационные выходы. Внутри сооружений отделяются коридором, выход на который предусматривается с каждой лестничной клетки. В чердачные помещения ведут специальные аварийные лестницы из огнестойкого металла, оборудованные люком с уплотненным контуром.

Металлические эвакуационные лестницы

Чем отличается сборка лестницы из металлопроката от дерева и бетона

Прежде чем подыскивать подходящий проект металлической лестницы, нужно будет правильно оценить свои возможности и навыки, подыскать необходимые инструменты и оборудование.

Качественно сделать металлическую лестницу несложно, но перед этим потребуется, как минимум, провести небольшую подготовку:

• Сделать эскиз будущей лестницы, выполнить доступным методом расчет размеров основных узлов – косоурных балок и поперечин подступенников. Остальные детали, как правило, не считают, проще сделать привязку на месте при сборке металлической лестницы;
• По схеме необходимо сделать деталировку и расписать, сколько и какого металлического профиля потребуется для изготовления лестницы;
• Испробовать на практике сварочное оборудование, подобрать в соответствии с толщиной металла необходимый режим, величину сварочного тока и полярность.

К сведению! Если нет уверенности в том, что получится сделать сварочные работы своими руками, то лучше всего пригласить профессионального сварщика или постажироваться с неделю у опытного специалиста.

Последний пункт списка, несмотря на всю его очевидность, всегда был и остается самым важным в подготовке. Сварка метала — достаточно сложная технологическая операция, которой не обучишься за час-два неумелых попыток сделать сварочный шов. Как только получится сделать хотя бы короткие сантиметровые валики, можно приступать к испытаниям.

Наиболее простой способ проверить качество сварки – отбить шлак и сделать с десяток максимально сильных ударов тяжелым молотком или кувалдой. Если сварочное соединение осталось целым, значит, качество сварки в порядке, и можно пробовать сделать сварку простейших деталей металлической лестницы.

Кроме сварки, сделать металлическую лестницу можно двумя способами:

• Клепкой стальными или латунными заклепками. Получается очень надежное и долговечное соединение, но для того, чтобы сделать клепаные косоуры, уйдет в десять раз больше времени, чем при использовании сварки;
• Болтовое соединение — наиболее точное и безопасное. Сделать металлическую лестницу на метизах проще и быстрее, чем на клепке, затраты на материал и трудоемкость работ значительно выше, чем при сборке деталей сваркой.

У клепки и сварки есть один серьезный недостаток. Сваркой можно собрать металлическую лестницу из относительно тонкого стального профиля, при этом удается сделать конструкцию очень жесткой и прочной. Если сделать лестницу на заклепках, то, несмотря на толстый и мощный металлопрокат, вся конструкция получается немного «плавающей». Но иногда другим способом сделать лестницу невозможно, например, если в доме планируется установить раритетный авторский вариант из ковки или чугунного литья.

Кроме перечисленного, нужно будет запастись болгаркой, комплектом отрезных дисков, разметочным инструментом, строительным уровнем, сварочными струбцинами, электродрелью и разметочным инструментом.

Это интересно: Канализация в частном доме: это познавательно

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

• оборудовать лестницу дополнительной защитой;
• ограничить доступ к опасным элементам;
• выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

Красивые фото винтовых лестниц из металла

Нормы ГОСТ 26887-86

Требования к металлическим лестницам наклонного и вертикального типа устанавливаются данным стандартом. Норматив учитывает изготовление и использование алюминиевых лестниц различного типа.

Государственный норматив содержит следующие правила на производство и установку лестниц:

• ширина лестничного пролета устанавливается от 0,9 м;
• для одного лестничного марша устанавливается максимальное число ступенек — 18 штук;
• минимальная высота ступеней — до 160 мм, а максимальная — не превышает 200 мм;
• глубина ступени (проступь) для вертикальной лестницы должна быть 0,3 м;
• глубина проступи для винтового лестничного марша варьируется от 100 мм в точке внутреннего крепления, до 400 мм в крайней точке у стены;
• при ширине лестничного пролета более 110 см, необходимо предусматривать устройство двухсторонних ограждений;
• высота ограждения для внутренних помещений варьируется от 90 см до 120 см, с устройством поручня шириной 55-85 мм;
• если лестница устанавливается в жилых домах, где проживают маленькие дети, ограждение оборудуется дополнительным поручнем на высоте 450 мм;
• зазор между вертикальными стойками ограждения допускается в пределах 150 мм;
• при проектировании лестничного марша на производстве следует учитывать, что ограждение обязано удерживать сопротивление более чем 100 кг на п.м.

Высота поручней.

Варианты комбинирования

Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.

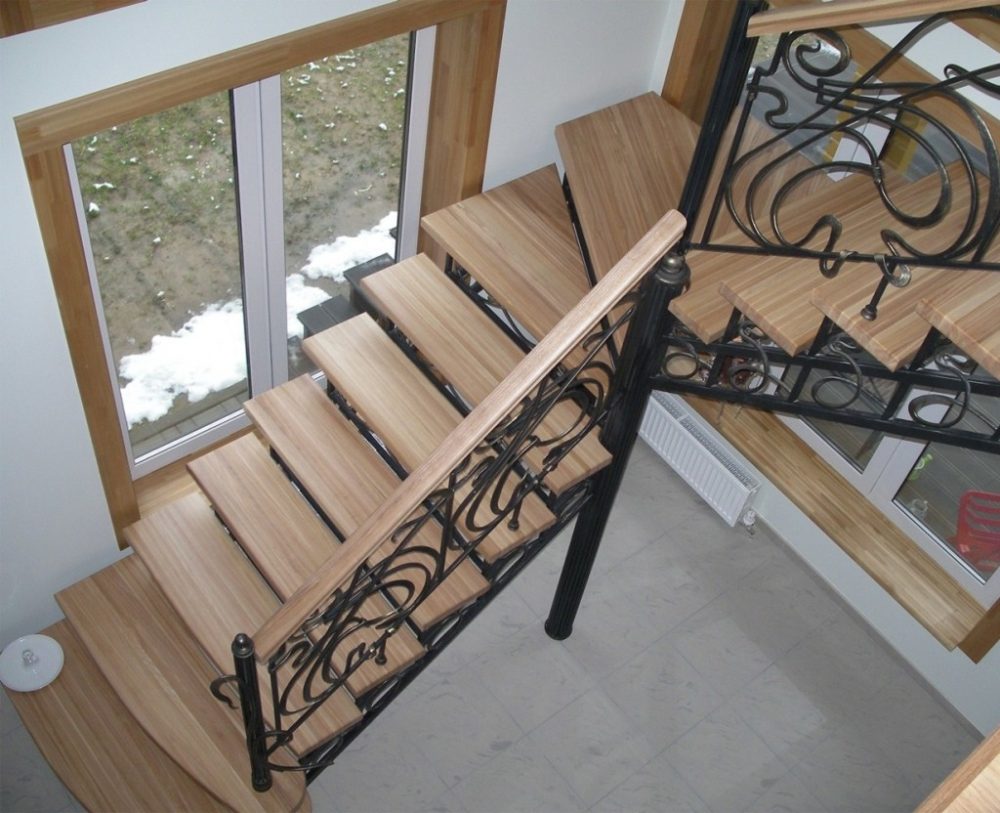

Лестница из металла и дерева

Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.

Сплошные стеклянные перила

Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.

Кованые перила

В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.

Ступени из керамогранита

В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

Металлические лестницы с деревянными ступеньками

На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.

Лестница с ковролином

Принципы выбора

При покупке нужно учитывать ряд критериев:

1. Металлические поверхности должны быть покрыты специальным антикоррозийным составом. Если его нет, придется наносить защиту самостоятельно.
2. Конструкция должна быть удобной. Это относится к наклону маршей, размеру ступеней, расстоянию между ними.
3. Рекомендуется заказывать каркасы с перилами, чтобы не упасть.

Лестница с коваными перилами (Фото: Instagram / kovali.shop)

Преимущества и недостатки

У металлических конструкций для подъема на второй этаж есть ряд сильных сторон:

1. Материал имеет высокую прочность, надежность, долговечность.
2. Поверхности сложно повредить.
3. Малый удельный вес по сравнению с бетоном.
4. В продаже можно найти конструкцииразного цвета.
5. Приемлемая цена.

Недостатки:

1. Без специального антикоррозийного покрытия или добавок к сплаву разные виды материалначинают ржаветь при попадании влаги.
2. Металл издает шум, когда по ступенькам спускаются или поднимаются. Чтобы избавиться от него, нужно использовать специальные мягкие прокладки, которые будут гасить вибрации.

Производители и стоимость

Производители:

1. «СТИЛЬ-Т»;
2. Супер Лестница»;
3. «ДЕЛСНАБ»;
4. «Лестница-просто»;
5. «Лестница-в-дом».

Средняя цена на маршевую лестницу из нержавеющей стали — 40 000 рублей.

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

• Прочной;
• Надежной;
• Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.
