Электрические котлы
Электрические котлы прямого действия, чаще всего этого инфракрасные обогреватели, равномерно распределяют тепло по помещению теплицу. В первую очередь тепло от таких обогревателей направленно идет на сами предметы, а уже потом нагревается сам воздух в помещении. Кстати, к обогреву электрическими котлами прямого действия можно отнести и отопление теплицы электрическим кабелем.
Электрические котлы косвенного действия, обычно это бойлеры, обогревают воду. Бойлера объемом 100 литров будет достаточно для отопления теплицы площадью 15-20 кв. м.
К преимуществам электрических котлов относят:
- недорогую стоимость оборудования;
- возможность приобретения во многих магазинах и на рынках;
- легкость в использовании;
- не нужен дымоход;
- техническое обслуживание нужно проводить 1 раз в 2-3 года;
- не занимает много места.
Недостатками электрических котлов являются:
- полная зависимость от энергоснабжения;
- большие счета за электроэнергию.
Электрические котлы
Электрические котлы отличаются удобностью в использовании и доступностью везде, где линии электропередач налажены. Но если вы желаете для обогрева теплицы приобрести электрический котел, то стоит понимать, что такое оборудование достаточно дорогое, и использование его не всегда является целесообразным и оправданным. К тому же сейчас нередко случаются отключения света, и в такой период ваша растительность может просто напросто погибнуть.
Однако такое отопление, в пересчете за единицу тепла, является самым дорогостоящим. К тому же для подключения электрокотла требуется отдельная линия, и, часто не на 220 В, а на 380 В, а проводка такой линии — сложный, длительный и дорогой процесс, к тому же не везде такой вариант возможен из-за отсутствия технической возможности.
Преимущества и недостатки электрического котла для теплиц следующие.
| Преимущества | Недостатки |
| Низкая цена оборудования. | Необходимость постоянного подключения к электросети. |
| Доступность. Можно купить в любом крупном магазине техники. | Большие затраты электроэнергии. В среднем счета на электричество при использовании такого источника тепла увеличиваются на 10-20%. |
| Удобная система управления, поэтому сложностей с эксплуатацией не возникает. | |
| Отсутствие продуктов горения, не нужно обустраивать дымоход. | |
| Минимальное техническое обслуживание. Электрический нагревательный элемент не нужно прочищать от копоти или грязи, как, например, в твердотопливных котлах. Техническое обслуживание требуется примерно раз в 2–3 года. | |
| Удобны в расположении, не занимают много места, большинство приборов монтируется на стену. |
Теплица — это прекрасная возможность радовать себя и своих близких свежими и натуральными овощами, зеленью не только в летний период, но и в зимнее время года. Для того, чтобы успешно выращивать овощные культуры и в итоге собирать хороший урожай, нужно обеспечить хорошую температуру в парнике. Помощниками в этом деле выступают котлы для отопления теплиц. У каждого способа обогрева присутствуют плюсы и минусы, поэтому в каждом отдельном случае наиболее оптимальным может стать тот или иной вариант.
Исходя из своих возможностей, вы можете подобрать подходящий вариант и обеспечить плодотворный рост ваших растений.
Для обогрева теплиц используют разные виды отопления: от печей до современных газовых котлов. Постоянное тепло обеспечивает нормальный микроклимат внутри помещения теплицы.
Благодаря этому урожай выше, появляется возможность снимать его не один, а два–три раза в год.
Конструкция
Этот котлоагрегат отличается своей формой круглого сечения, и имеет возможность изготавливаться из труб больших типоразмеров. Кроме того конструкция позволяет подавать воздух непосредственно в зону горения, для чего котел комплектуется воздухоподводящей телескопической трубой. Внизу трубы с целью равномерной подачи кислорода приваривается «тарелка» с лопастями.
Для создания наилучших режимов для сгорания дров вверху конструкции корпуса расположена камера нагрева воздуха. Подача которого, влияет на процессы горения.
Котлы длительного горения, выполненные своими руками, имеют теплообменный аппарат, граничащей с топкой. Дымовая труба проходит через внешний бак. Горячие дымовые газы дополнительно подогревают теплоноситель, что способствует повышению эффективности работы котла.
В некоторых тепловых схемах, для повышения теплоотдачи от топлива устанавливается специальная буферная емкость для теплоносителя. Такой теплоаккумулятор также можно выполнить своими руками, приспособив для этого дополнительную емкость и установив внутрь змеевик для греющей среды.
Котлы какой фирмы лучше по надежности
- Atem
Котлы Atem изготавливает завод в Житомире, Украина. Они хорошо известны в странах СНГ благодаря сочетанию простоты, надежности и невысоких цен.
- Baxi
Марка Baxi принадлежит европейскому объединению BDR Thermea Group, чья продукция поставляется в более чем 70 стран мира. Представительство в России было открыто еще в 2002 году.
- Protherm
Котлы компании Protherm собираются за границами России, однако не в Китае, а в Словакии – там расположены производственные мощности компании. Как утверждает пресс-служба, котлы отличаются высоким качеством – и благодаря высоким стандартам организации, так и персональной ответственностью сборщика за получившийся продукт.
- Siberia
Производят отопительные котлы под названием «Сибирь» южные жители – расположено производство в городе Ростов-на-Дону, где зимы не так уж суровы. Однако качеству и надежности котлов это не вредит: компания специализируется исключительно на домашнем оборудовании, поэтому может позволить себе отточить свои изделия до совершенства.
- Конорд
Одно из старейших и крупнейших заводов по производству отопительного оборудования в России – построен он был еще в далеком 1979 году. С тех пор, как утверждают конордовцы, уже более 2 миллионов россиян обогревают свои дома товарами этой компании. Несмотря на авторитетный возраст, товары у «Конорда» самые современные – котлы европейского качества, которые при этом скорректированы под суровые российские погодные условия.
- Лемакс
Таганрогская компания «Лемакс» давно и хорошо известна покупателям отопительного оборудования – она существует на рынке с 1992 года, что в российских условиях редкость. У компании два собственных завода, где они производят все разнообразие котлов – от твердотопливных до электрических.
Теплообменник для котла на дровах
Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.
Раздельный, пластинчатый теплообменник котла
Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.
При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.
Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.
Котел своими руками. Топливные агрегаты длительного горения
Идея создать своими руками твердотопливные котлы длительного горения наверняка многим покажется привлекательной. Прелесть таких конструкций в том, что закладывать дрова в них нужно лишь пару раз в сутки. Котел длительного горения отличается от традиционного агрегата тем, что в нем горение начинается с верхней части закладки топлива. При этом воздух в топливную камеру также подается сверху.
Схема котла длительного горения на твердом топливе предполагает наличие водяного контура вокруг его корпуса, поэтому вода в нем качественно прогревается на любом этапе процесса. Поскольку при работе котла горит не сразу вся закладка, а лишь верхний слой топлива, его хватает почти на 30 часов. Ряд универсальных твердотопливных котлов при использовании угля могут работать до 7 дней на одной закладке.
Данная конструкция не отличается конструктивной сложностью и не имеет каких-либо точных приборов, нуждающихся в подключении к электричеству. Поэтому цена на них вполне приемлема для потребителя. К тому же, собрать по готовым чертежам котел на твердом топливе своими руками вполне под силу домашнему мастеру. Можно сделать котел отопления своими руками и сэкономить немало денег.
Приведем несколько недостатков у данных конструкций. В работающий котел нельзя добавить топливо. Дрова для котла должны быть хорошо просушены (не более 20 % влажности) и распилены на небольшие поленья. Уголь можно применять только высокого качества, с малым содержанием шлаков. Кроме того, агрегаты данного типа ограничены по мощности – как правило, не более 40 кВт.
Еще одна разновидность котлов на твердом топливе – пеллетные агрегаты. Их отличие состоит в том, что в качестве топлива используются гранулы из отходов деревообработки. Большая часть промышленных моделей имеют особый бункер, из которого гранулы автоматически подаются в топку.
Особенности работы с твердотопливными котлами
Отопление частного дома твердым топливом обладает циклическим характером, который обусловлен необходимостью осуществления определенной последовательности: так, закладывается топливо, разжигается, горит. Конечно, такой процесс цикличности негативно воздействует на долговечность теплообменника. Также в помещениях наблюдаются перепады температуры.
Чтобы решить этот вопрос, используются теплоаккумуляторы – термоизолированные емкости на 500-1000 литров. При горении котла аккумулируется тепло, энергия отдается при снижении теплоотдачи, котел затухает. Так, отопление дома твердым топливом начинает работать стабильно и температура выравнивается.
https://youtube.com/watch?v=QCyj_qUNWp4
Но в данном случае мощность нужно увеличить до 40%, так как качество топлива нестабильно, состояние дымохода также будут влиять на производство тепла.
Когда выполняется монтаж отопления на твердом топливе, параметры дымохода должны четко соответствовать требованиям. Также обязательно следует предусмотреть, чтобы была возможность чистить дымоход и осматривать его, ведь появляющаяся сажа может самовозгораться и вызывать пожар.
Особенность конструкции
Любой котел длительного горения оснащен камерой внушительного размера, куда закладывается топливо. Чем большей камерой оснащен котле, тем большее количество времени будут прогорать дрова.
Сегодня можно встретить две технологии, реализуемые в ТТ котлах длительного горения, которые успешно конкурируют между собой. Это принцип Булерьян и метод Стропува.
Из-за высокой цены Стропува и сложности конструкции, этот метод не так популярен в России. А вот по методу Булерьян народные умельцы с большой самоотдачей конструируют агрегаты для отопления дач и загородных домов.
Схема ТТ котла
Котел по методу Булерьян выглядит следующим образом: металлический корпус, внутри которого находятся две камеры. В нижней камере происходит сжигание топлива, а во второй – сжигание газа, поступающего по трубку из первой камеры.
Дверца для загрузки топлива находится в верхней части корпуса котла, так как вся нижняя часть отведена под большую закладку ресурсов.
В верхней части котла располагается дымовой патрубок, который соединяется с дымоходом. В нижнюю часть встраивается зольная камера, через которую происходит очистка котла.
Следует упомянуть еще про один нюанс. В стандартных печах зольник выполняет роль поддувала, через которое задувается воздух, необходимый для горения. Здесь же зольная камера абсолютно герметична, так как воздух поступает через верхнюю воздушную камеру, играющую роль рекуператора.
Поставку кислорода в котел регулирует заслонка, расположенная вверху воздушной камеры. По мере сгорания дров, топливо постепенно оседает и распределитель опускается. Это обеспечивает беспрерывную подачу кислорода.
При новой загрузке топлива, достаточно просто потянуть вверх, возвратив распределитесь в его исходное положение. По положению этого рычага можно легко определить, сколько еще топлива осталось в котле и когда осуществлять следующую загрузку.
Отдельно следует сказать об экологичность этого варианта отопления. Из-за полного сжигания топлива и газов, в атмосферу практически не выбрасывается углекислый газ.
Основные элементы ТТ котла длительного горения
Основные элементы ТТ котла:
- Топочная камера. Это является главным элементом любого котла и печи, где происходит непосредственное сжигание топлива.
- Камера сгорания газов. Сюда поступают горячие газы от тлеющих дров.
- Зольник – здесь собирается пепел. Этот узел необходимо систематически чистить, чтобы поддерживать котле в технически исправном состоянии.
- Дымоотвод – узел, через который выводятся продукты сгорания наружу.

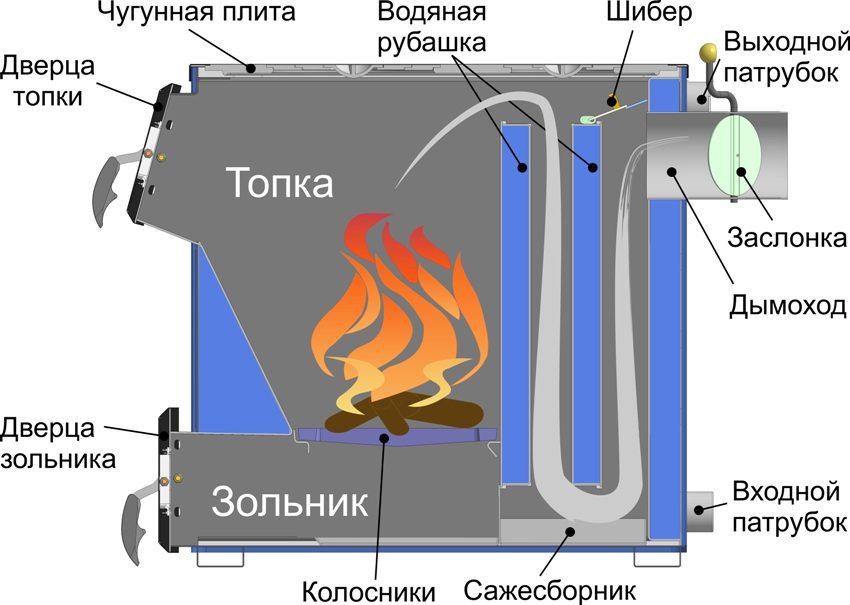

устройство котла
Все эти узлы заключены в стальной корпус, который изготавливается из листового металла толщиной в 5-6 мм.
Принцип работы твердотопливных котлов и их устройство
Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:
- брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
- брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
- березовый уголь – такой же, как для мангала;
- переработанный мусор со свалок;
- топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
- обычные сухие опилки.
Различные варианты сырья для использования в твердотопливных котлах
Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.
Полезный совет!Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.
В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.
Принцип работы твердотопливного котла длительного горения
Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:
- закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
- внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
- теплообменник встроен в верхней камере, где достигается максимальная температура.
Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

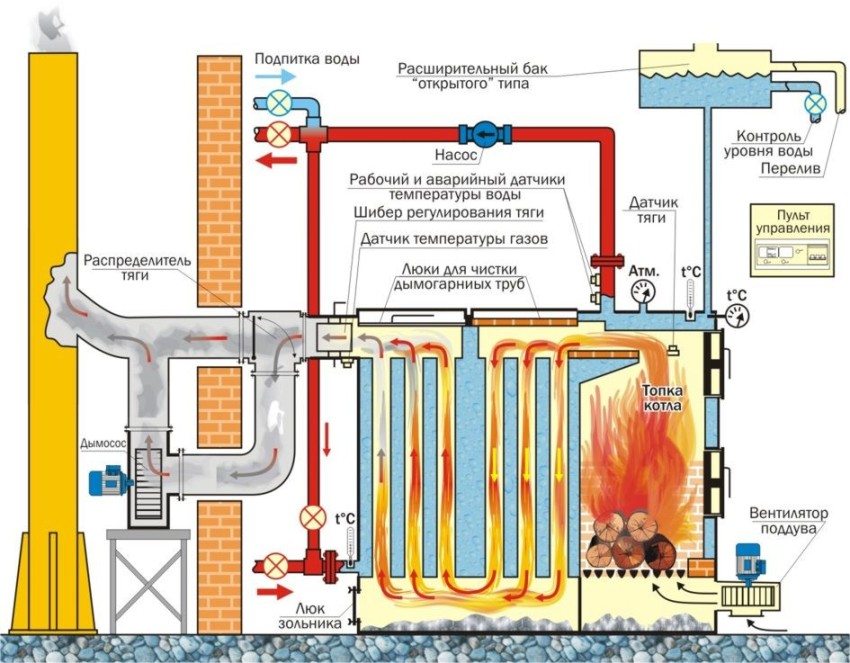

Схема системы отопления частного дома с использованием твердотопливного котла
Полезный совет!Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.
Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.
Водяное отопление частного дома своими руками, схемы конструкций. Плюсы и недостатки. Различие естественной и принудительной циркуляции воды.
Увеличение камеры сгорания
Правильно рассчитав размер камеры сгорания и дверцы для подачи дров, Вы не только повысите эффективность котла, но и существенно облегчите себе жизнь при его эксплуатации.
Самый простой способ реализовать длительное горение в котле на дровах – увеличить объем его камеры сгорания. Предположим, что нам необходимо обогреть домовладение площадью 100 кв. м. Для этого нам потребуется 2,3 дров в час (средняя теплотворность древесины составляет около 4,3 кВтч/кг. Следовательно, для того чтобы добиться длительного горения на протяжении 12 часов, нам потребуется камера сгорания, вмещающая 28 кг дров. При средней плотности древесины в 1,73 кг/дм³, ориентировочный объем камеры составит 16,18 литра.
Так как нас интересует загрузка на 24 часа, то объем камеры сгорания составит 32,26 литра. Но нужно учесть, что дрова – это далеко не вода. Они не занимают все пространство целиком, поэтому смело умножаем полученное значение на два – итого получится около 65 литров. Также необходимо оставить запас на нормальное горение, чтобы было где разбушеваться пламени, хотя здесь все зависит от устройства котла.
Вычисляя размеры камеры сгорания, ориентируйтесь на длину поленьев – это поможет создать удобную для загрузки топку.
Становится очевидным, что для реализации сверхдлительного горения необходимо создать очень большую камеру сгорания. А для того чтобы еще больше увеличить эффективность и длительность сгорания одной порции топлива, следует использовать определенные сорта древесины – мы рекомендуем сделать выбор в пользу березы и дуба. Несмотря на то что теплотворная способность у них меньше, чем у той же сосны, эти сорта дерева более плотные. Да и сгорают они при более высокой температуре (почти +900 градусов).
Система отопления теплицы (видео)
Газовые котлы
В среднем ценовом сегменте указанные котлы доступны и компактны. Продукты горения даже не нужно выводить за пределы парника – углекислый газ поглощается растениями в процессе фотосинтеза. Автоматика котла обеспечивает его автономную работу без какого-либо участия человека.
Но вот с точки зрения экономии все гораздо сложнее:
- Подвод газа, установка котла, подключения к системе газоснабжения – на всё это понадобятся деньги, так что все работы по обустройству газового отопления теплицы могут вылиться в кругленькую сумму и отнять немало времени.
- После ввода системы в эксплуатацию, в часы пикового потребления, обычно падает давление в подводящей трубе, что приводит к сбоям в работе или к остановке котла.
- Зимой, когда увеличивается объём потребления газа, растет и его стоимость. Чем больше газ потребляется, тем он дороже. А чтобы не переплачивать, приходится снижать температуру в теплице.
Поэтому наряду с основным газовым котлом в системе отопления желательно установить еще один резервный, лучше всего универсальный твердотопливный агрегат. Его следует включать в наиболее холодный период года вместо газового.
Электрические котлы
Если устройство традиционных электрокотлов с ТЭНами довольно хорошо известно, то их индукционные аналоги являются новинкой. В цилиндрический корпус такого котла по его оси вставлена труба, по которой подается холодная вода. Трубу окружают витки цилиндрической катушки индуктивности, запитанной током от питающей электросети. Естественно, катушка заключена в герметичный электроизоляционный корпус.
В поверхностном слое стенок стальной трубы с холодной водой возникают вихревые токи (токи Фуко), которые реализуют нагрев трубы, а от нее нагревается и холодная вода.
Из центральной трубы горячая вода поступает в металлическую систему лабиринтов, где она дополнительно прогревается также за счет токов Фуко.
Если зачастую многие составные части системы отопления теплицы являются самодельными, то источник тепла для нее (котел) следует все же приобретать заводского изготовления для максимальной надежности и безопасности его работы.
Дровяные котлы
В дровяных котлах в качестве топлива используют чаще всего дрова, реже — отходы мебельных или деревообрабатывающих производств.
Для отопления теплиц чаще всего используют самые обычные дровяные котлы – буржуйки, реже устанавливают котлы с топкой длительного горения, которые иначе называются пиролизными котлами.
Принцип их действия основан на том, что топливо кладут в камеру тления.
Там из дров образуются пиролизные газы. Вместе с вторичным теплым воздухом эти газы перемещаются в форсунку котла.
Там они сгорают почти без образования дыма и выделяют много тепла. КПД таких котлов может достигать 90 процентов.
Преимуществам дровяных котлов для теплиц таковы:
- используется экологически чистое топливо;
- соорудить и установить котел можно из доступных материалов самостоятельно;
- не требует больших финансовых затрат;
- привлекательный внешний вид;
- пепел и золу можно использовать в качестве удобрений;
- безопасно во время эксплуатации и в хранении;
- не взорвется.
Котел на дровах
Недостатками дровяных котлов считаются:
- необходимость оборудования большой площадки для хранения дров;
- большие трудозатраты по заготовке топлива на зимний период;
- необходимость в постоянной очистке топки котлов от золы.
Кроме того, отопить одним дровяным котлом большое помещение не получится. В теплице площадью больше 50 кв. м. нужно ставить уже несколько таких отопительных приборов.
Обслуживать сразу два и более котла довольно утомительно.
Система отопления твердотопливным котлом
Теплогенераторы этого типа работают на:
- дровах;
- торфе;
- брикетах;
- угле.
Загрузка и розжиг топлива производятся вручную.
Особенности системы
Сложность обвязки обусловлена спецификой работы твердотопливного котла:
- Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
- Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
- Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».
Сложность обвязки обусловлена зависимостью КПД от производительности.
Требования к месту установки котла
Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.
Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:
- наличие 1 входа шириной от 80 см;
- объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
- высота потолка – от 2,5 м;
- приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
- предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.
В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.
Вентиляционные отверстия располагают:
- приточное – не выше 50 см от пола;
- вытяжное – не ниже 40 см от потолка.
Преимущества системы отопления
Обогрев твердым горючим имеет следующие достоинства:
- Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
- Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
- Функциональность. Многие отопители оснащаются варочной поверхностью.
- Безопасность. Твердое топливо не взрывается, как газ.
- Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.
Обогрев твердым горючим обеспечивает безопасность и комфорт.
В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.
Недостатки
К отрицательным сторонам системы относятся:
Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность
Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.
Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.
Преимущества и недостатки оборудования
Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:
- высокий показатель КПД – от 80% до 93%;
- экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
- можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
- постепенный обогрев помещения;
- при монтаже агрегата не нужно дополнительно обустраивать фундамент;
- существует возможность подключить к водяной системе отопления частного дома;
- экологичность устройства;
- безопасность агрегата;
- не нуждается в профессиональном обслуживании.
Две схемы пиролизных котлов
Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.
Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.
Чертеж простого котла длительного горения
Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).
Чертеж простого твердотоплевного котла
В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.
Схема-чертеж котла с теплообменником щелевого типа
1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.
- Как подключить котел длительного горения своими руками
- Сбросной клапан для отопления
- Термодатчики для котлов отопления
В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.
Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью
1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.
