Подготовка к монтажу
Начинать устройство трубопровода следует с плана разводки. По нанесенной на стены квартиры разметке определяют общую длину трубопровода и отдельных участков.
После расчета количества выбирают и закупают необходимый материал и приступают к монтажу металлопластиковых труб отопления. Кроме этого, необходимо купить или взять в аренду специальные инструменты.
Инструменты
Для резки используют специальный труборез, с помощью которого угол разреза получается строго перпендикулярным к продольной оси изделия. Иногда металлопласт режут ножовкой, но качество среза от этого ухудшается.
Для восстановления круглой формы используют калибратор. После отделения заготовки его вставляют в торец и восстанавливают первоначальную форму, а также развальцовывают срез наружу.
Некоторые виды калибраторов имеют специальные выступы для снятия фасок. Но чаще эту работу выполняют другим инструментом – зенкером. Он предназначен для удаления с торцов заусениц и снятия фаски. Кроме этих инструментов нужно иметь молоток, шуруповерт, разводные ключи, а для работы с неразборными фитингами понадобятся клещи.
Клещи бывают двух видов – ручные и гидравлические, но предназначены они для одной работы. Ими запрессовывают шайбы на фитинги. Для устройства неразъемных соединений внутренний диаметр труб необходимо расширить. Для решения этой задачи надо приобрести эспандер.
Порядок подготовки
Благодаря эластичности металлопластиковые трубы хорошо гнутся, поэтому их сматывают кольцами, и продают бухтами длиной от 40 до 200 метров. Чтобы правильно отрезать заготовку, необходимо измерить длину соответствующего участка по разметке на стене и прибавить с каждой стороны по пятнадцать миллиметров для соединения с фитингом.
После разрезания торец следует проверить на наличие заусениц и удалить их зенкером. Заодно нарезается фаска. Калибратором восстанавливают сечение, и развальцовывают край.
Кроме этого, требуется снять фаску внутри трубы, что можно сделать строительным ножом если на калибраторе нет специального выступа. Заканчивается подготовка выравниванием нарезанных изделий.
Как выровнять кусок металлопластиковой трубы
Отмотать пластиковую трубу идеально ровно еще никому не удалось. Но дизайн квартиры вряд ли улучшит кривой трубопровод. Чтобы выровнять «волны» и неровности, достаточно иметь ровную поверхность большой площади, например, кусок толстой фанеры размером 1,5 х 1,0 метра.
Отрезанную заготовку следует обернуть мягкой тканью и прокатывать по фанере до полного распрямления. Во время выкатывания могут деформироваться торцы заготовки, поэтому калибровку стоит выполнять после выравнивания.
Соединение металлопластиковой и полипропиленовой трубы
Соединение металлопластиковой и полипропиленовой трубы
Эти два элемента трубопровода, выполненные из разных материалов, соединить между собой можно только посредством резьбового соединения. То есть, со стороны металлопластикового изделия будет выдаваться ниппель, со стороны полипропиленового изделия – комбинированная муфта, имеющая необходимую резьбу. Паять эти элементы трубопровода между собой нельзя. Более подробные инструкции вы узнаете, просмотрев специальное обучающее видео.
Соединение с металлическими изделиями

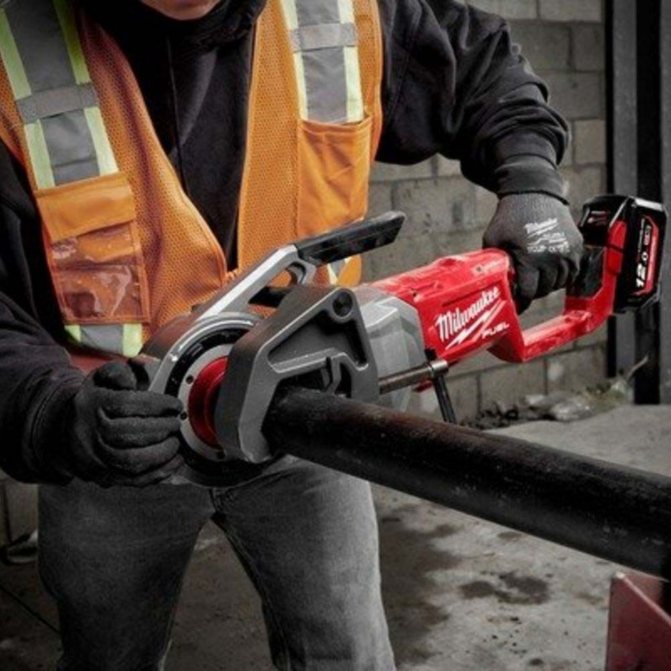

Для реализации данного способа потребуются фитинги-переходники. На металлическом элементе трубопровода нарезается резьба, далее выполняются стандартные действия, уже изложенные в верхних подразделах. Переходы от одних диаметров к другим, разветвления, повороты также выполняются посредством специальных фитингов.
Данная технология для металлических изделий уместна для обустройства открытой водопроводной системы. Однако не рекомендуется ее применять в случае необходимости обустройства систем отопления и скрытых систем металлических трубопроводов.
Как соединить элементы трубопровода с краном?
На прилавках специализированных магазинов можно отыскать самый широкий ассортимент фитингов: тройниковые фитинги, фитинги с размером резьбы, достаточной для соединения с краном, сгоном или иными арматурами. Соответствующие фитинги и позволяют соединить элементы трубопровода и кран. Столь обширное многообразие фитингов делает возможным сборку трубопровода любой степени сложности.
Мы описали основные способы, повествующие о том, как соединить трубу с различными элементами. Результат монтажных работ зависит исключительно от уровня ваших стараний и от качества материалов и инструментов.
Компенсаторы расширения труб ПП
Вследствие теплового расширения полипропиленовых труб из-за высоких температур, через некоторое время трубы удлиняются и начинают провисать. В связи с этим на магистралях, длина которых более 10 м, используют гибкие компенсаторы. «Как сделать теплоизоляцию полипропиленовых труб, какой материал использовать при этом».
Разновидности компенсаторов
Бывают такие виды устройств для нивелирования теплового удлинения полипропиленовых труб:
- Осевые. Такие компенсаторы имеют крепежные направляющие элементы, и выполняют функцию неподвижных опор. Их легко устанавливать.
- Сдвиговые. Такие детали могут двигаться в двух направлениях. У них есть одно- или двухсильфонная гофра из нержавеющей стали. Их скрепление между собой происходит при помощи арматурного соединения.
- Поворотного типа. Благодаря им можно нейтрализовать линейное удлинение на отрезке поворота трубы и закрепить поворотный угол. Применяются такие детали в местах, где есть необходимость изменить направление сети под прямым углом.
- Универсальные. У таких устройств присутствуют три типа рабочего хода: угловой, поперечный и осевой. Такие изделия чаще всего используются при сооружении малой магистрали, а также тогда, когда нет возможности произвести монтаж компенсаторов сильфонного типа (про «Типы компенсаторов для полипропиленовых труб и способы их установки»).
- Фланцевого типа. Представляют собой устройства из резины для устранения температурного расширения полипропиленовых труб, а точнее, для подавления ударной волны, или для сглаживания осевых неточностей магистрали. Волна может возникать вследствие резкого увеличения давления внутри системы.
Закрепляются такие виды компенсаторов либо сварным, либо фланцевым способом.
Отличительные особенности компенсаторов:
- Нейтрализация вихревого потока и установление нормального давления внутри труб.
- Система получает достаточную герметичность.
- Трубная магистраль прослужит дольше.
Особенности монтажа с компрессионными фитингами
Эти изделия характеризуются:
- прочностью соединения обеспечивается давлением закручиваемой гайки на несомкнутое обжимное кольцо;
- отсутствием необходимости искать специальные инструменты для соединения труб: достаточно всего лишь двух гаечных ключей, одним из которых придерживают место монтажа, а другим затягивают обжимную гайку;
- необходимостью применять при прокладке металлопластиковых труб своими руками как можно меньше промежуточных соединений;
- возможностью постепенного ослабления прочности соединения, в результате чего необходимо время от времени протягивать обжимные гайки; из-за этого укладывать смонтированные таким образом трубы в стены или полы не рекомендуется.
Вычисление коэффициента
Коэффициент теплового расширения полипропиленовых труб для отопления определяется используемым материалом. Существуют специальные формулы для проведения расчетов и недопущения неудобств во время монтажа системы.
Чтобы высчитать возможную деформацию труб в сантиметрах, нужно узнать коэффициент их расширения и длину. Рабочей температурой считают комнатную.
Сперва узнают разницу температур, затем ее умножают на длину трубы. Результат умножают на коэффициент расширения.
Приблизительный расчет
Если после проведения расчетов коэффициент равняется 20 мм, то это значит, что в процессе функционирования отопительной системы расширение полипропиленовых труб армированных стекловолокном достигнет 2 см. То есть при прокладке магистрали эти показатели в любом случае потребуется учесть.
Избавиться от лишних сантиметров можно так:
- осуществить монтаж под прямым углом;
- можно добавить несколько петлеобразных деталей;
- произвести укладку труб П-образным способом.
Если вы сомневаетесь в правильности выбора материала, и в том, корректно ли произведены расчеты удлинения полипропиленовых труб при нагреве, можно доверить такую работу профессионалам.
Полипропиленовые трубы с каждым днем становятся все популярнее. Они недорогие, их легко укладывать. Немаловажным фактором для создания качественной магистрали является бдительный выбор материала. Приобретаемый товар должен быть максимально качественным.
Не лишним будет перед покупкой посоветоваться со знакомым сантехником. Непосредственно при выборе труб осматривайте их на возможные повреждения и трещины. И не забывайте о типе выбираемых изделий.
Почему именно металлопластик
Делая ремонт коммуникаций в доме, или прокладывая новые, многие обращают внимание именно на металлопластиковые трубы. А почему именно они? Объяснения этого лежит в их преимуществах. А именно:
А именно:
- Они стойкие к коррозии. Благодаря наличию полимеров, такие трубы не ржавеют и не гниют. А значит, они прослужат очень долго.
- Имея алюминиевую прослойку, хорошо сохраняют форму, при этом обладают эластичностью. Это свойство дает возможность создавать системы практически любой конфигурации.
- Легки в монтаже. С созданием коммуникаций может справиться любой, даже не обладая специальными навыками.
Слои металлопластиковой трубы
Все эти преимущества металлопластиковым трубам придает структура. Она состоит из нескольких слоев. Первый (внутренний) слой состоит из уплотненного или сшитого полиэтилена. Затем идет слой клея, на который накладывается прослойка из алюминия. Следующим в «пироге» оказывается снова клей, на который и наносится последний ингредиент – пластик.
Но при этом есть и некоторые недостатки. Например, имеются некоторые ограничения в применении металлопластиковых труб в системах горячего водоснабжения и отопления. Также к минусам можно отнести зауженное проходное сечение мест соединения (из-за использования специальных фитингов). Такой водопровод нельзя замуровывать в стену, если он собран на резьбовых соединениях, потому что их нужно периодически обжимать.
Как соединить металлопластиковые трубы с другими материалами
Соединение металлопластиковых труб с металлическими компонентами выполняют в случае, когда проводится частичная замена водопровода или же металлопластиковая труба подключается к старому стояку из металла. Чтобы выполнить работы по подключению, необходимы обжимной фитинг и калибратор.
Перед тем, как соединить металлопластиковые трубы с металлическими, нужно знать, что если стыкуются изделия разных габаритов, то резьба выбирается в соответствии с размером чугунной (стальной) трубы, а остальные (манжета и шайба) — под габариты металлопластикового трубопровода.
На трубу из металла наматывают паклю, после чего накручивают фитинг. Край откалиброванной трубы надвигают на конус, который уже прикручен к металлу. Затем гайка закручивается рожковым ключом, очень аккуратно. Шайба обеспечивает надежный обжим металлопластиковой трубы.
Способ соединения труб из металлопластика с металлическими посредством металлического фитинга с резьбой
Рассматривая вопрос, как соединить металлопластиковые трубы с полипропиленовыми, отметим, что соединение с полипропиленом производится путем использования специальных резьбовых фитингов. Такой стык бывает нужен в местах крепления около газовых колонок, бойлеров, стиральных машин.
Варианты соединения металлопластиковых труб
Сшитый полиэтилен, в отличие от распространенных полипропиленовых труб, не поддается свариванию, поэтому для соединения его отрезков используют различного вида технологии: обжимные и надвижные муфты, резьбовые гайки с цангами, удерживающие колодки.
Для проведения работ не требуется профессиональной подготовки и высокой квалификации, сделать качественное соединение под силу любому домашнему умельцу.
Рис. 3 Пластиковые изделия из PVDF и PPSU — разновидности
Обжимными пресс фитингами
Металлопластиковые фитинги обжимного принципа действия выпускают в разных модификациях, все они состоят из следующих основных элементов:
Корпус. Основная деталь фурнитуры, изготавливается из латуни либо бронзы, часто имеет оцинкованное покрытие, в зависимости от назначения выполняется в виде переходников, уголков, тройников, крестовин, водорозеток.
Гильза. Крепежный элемент, предназначенный для фиксации корпуса в полости трубы, основным материалом изготовления является нержавеющая сталь марки AISI 304, в дешевой арматуре иногда используют алюминий. Гильза обычно встраивается в корпус фитинга, в некоторых модификациях она располагается отдельно и перед фиксацией вставляется в пазы основной части. Для контроля глубины погружения металлопластика многие модели имеют смотровые окошки, расположенные в ближней к корпусу области.
Кольца. Входной корпусной штуцер пресс-фитинга оснащен уплотнительными кольцами, при монтаже между трубой и его корпусом вставляется фторопластовая кольцеобразная диэлектрическая прокладка.

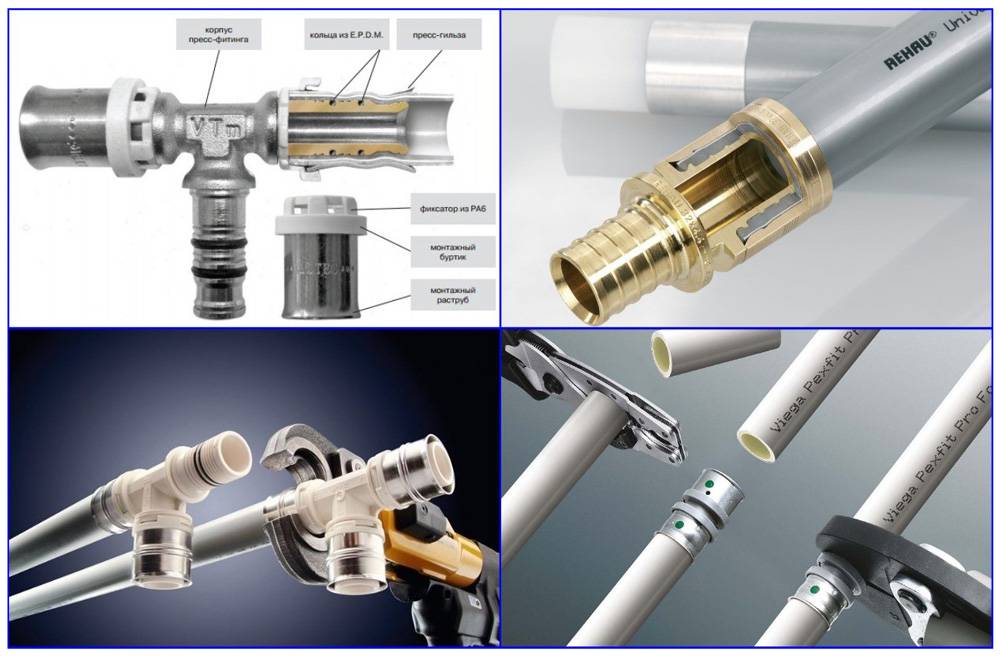

Рис. 4 Конструктивное устройство пресс-фитингов для соединения металлопластиковых труб
Компрессионными фитингами
В отличие от прессовочных моделей, требующих для монтажа специального инструмента, пресс-клещей, установка компрессионных видов проводится вручную, арматура включает в себя следующие элементы фитингов:
Штуцер. Элемент вставляется внутрь трубы, выполняется из цветных металлов (оцинкованная латунь), имеет на своей поверхности канавки, в которые вставлены герметизирующие кольца и наклонные ребра, препятствующие размыканию соединения.
Кольцо. Обжимное кольцо (сухарь) имеет диагональную прорезь и ребристую внутреннюю поверхность для улучшения контакта, выполняется из цветных металлов.
Накидная гайка. Соединяется с фитингом посредством резьбы через обжимное кольцо, прижимая его к внутреннему штуцеру сквозь трубную оболочку, выполняется из оцинкованной латуни.
Прокладки. При монтаже соединения обязательно используются изоляционные прокладки из фторопласта или тефлона, на внутренний штуцер одеваются резиновые кольца.
Связано это с тем, что при длительной эксплуатации (около 10 лет) в результате температурных перепадов может произойти самоотвинчивание накидной гайки — это вызовет появление течи. При наружном использовании проблему легко обнаружить и устранить, слегка поджав гайку разводным ключом или в случае необходимости заменив прокладки.
Рис. 5 Компрессионные резьбовые фитинги — конструкция
Пуш фитингами
Использование пуш-фитингов является последней инженерной разработкой в области соединительной сантехнической арматуры, их установка во внутреннюю трубную поверхность происходит в течение секунды. Основными элементами устройства являются:
Корпус. Содержит фитинг с уплотнительными кольцами, вставляемыми внутрь трубы, изготавливается из цветного металла или пластика (полифенилсульфон PPSU). Выполняется в виде соединительных муфт, уголков, тройников, водорозеток.
Удерживающая колодка. Выполнена из того же материала, что и корпус, фиксируется на его контактном кольце, образуя неразборное соединение.
Кольца. Помещаются между колодкой и корпусом, включают в себя распорное и тарельчатое кольца.
Пуш-фитинги фиксируются путем проталкивания в трубу входного штуцера, при этом происходит щелчок, и арматура надежно закрепляется на трубе, ее отличительная особенность — возможность вращения на 360 градусов вокруг своей оси. Для монтажа пуш-фитингов нужен специальный инструмент который стоит дорого.
Рис. 6 Пуш-фитинг для стыковки металлопластика — устройство
Предшественником пуш-фитингов можно считать фурнитуру от компании John Guest, разработанную еще в 1974 году. Соединение под названием John Guest Speedfit монтируется в течение нескольких секунд и является разборным, рассчитано на многоразовое использование, для повышения герметизации на поверхность трубки одевают уплотнительное кольцо. В настоящее время подобная система широко применяется в системах обратного осмоса — фильтрах для тонкой очистки и опреснения воды.
Преимущества и недостатки данных труб
Первым преимуществом является простота монтажа– быстро и легко с этой работой может справиться даже непрофессионал. Металлопластиковые трубы универсальные, по ним транспортируют холодную и нагретую до кипения воду. Цена по сравнению с металлическими трубами тоже отличается в выгодную сторону.
К достоинствам относится прочность, отсутствие линейного растяжения, засоренности. Внешний вид не портит интерьер, а гладкие поверхности обеспечивают хорошую пропускную способность.
Но и эти изделия для транспортировки воды не идеальны, у них имеются недостатки. Пластик и содержащаяся в нем фольга по-разному расширяются от теплового воздействия. Это приводит к ослаблению стыков и необходимости проводить профилактическую обжимку. Поэтому непрактично укладывать их в штробы. Кроме того, металлопластиковые изделия плохо противостоят гидроударам.

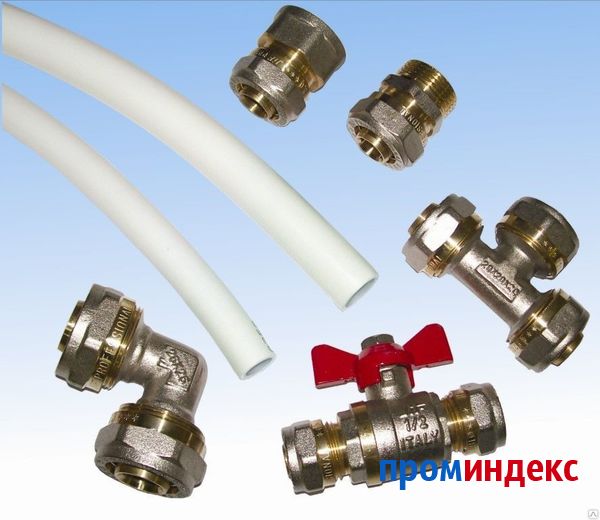

Типы используемых фитингов
Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:
- компрессионные фитинги для металлопластиковых труб;
- детали обжимного (или прессового) типа;
- надвижные фитинги для труб из металлопластика.
Компрессионные
Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

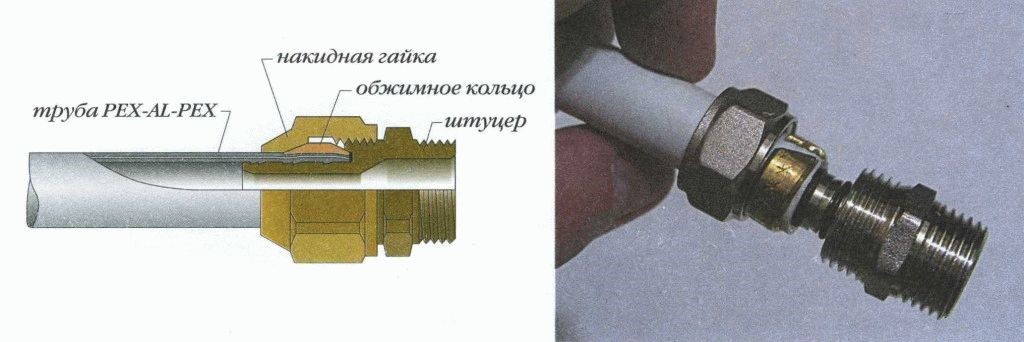

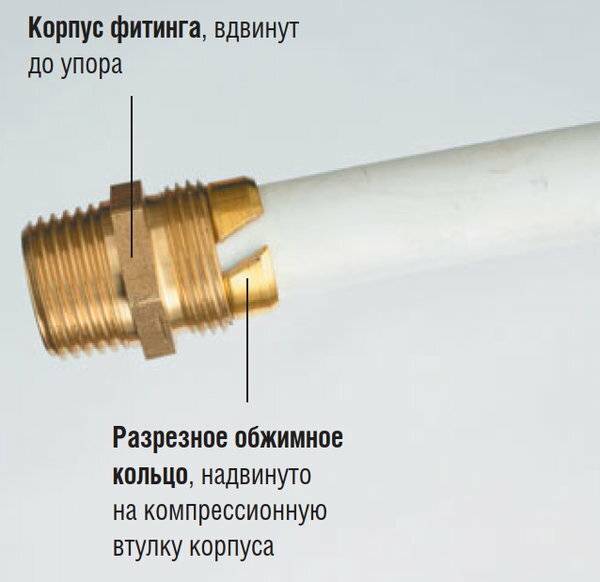

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо
Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:
- Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
- Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
- Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

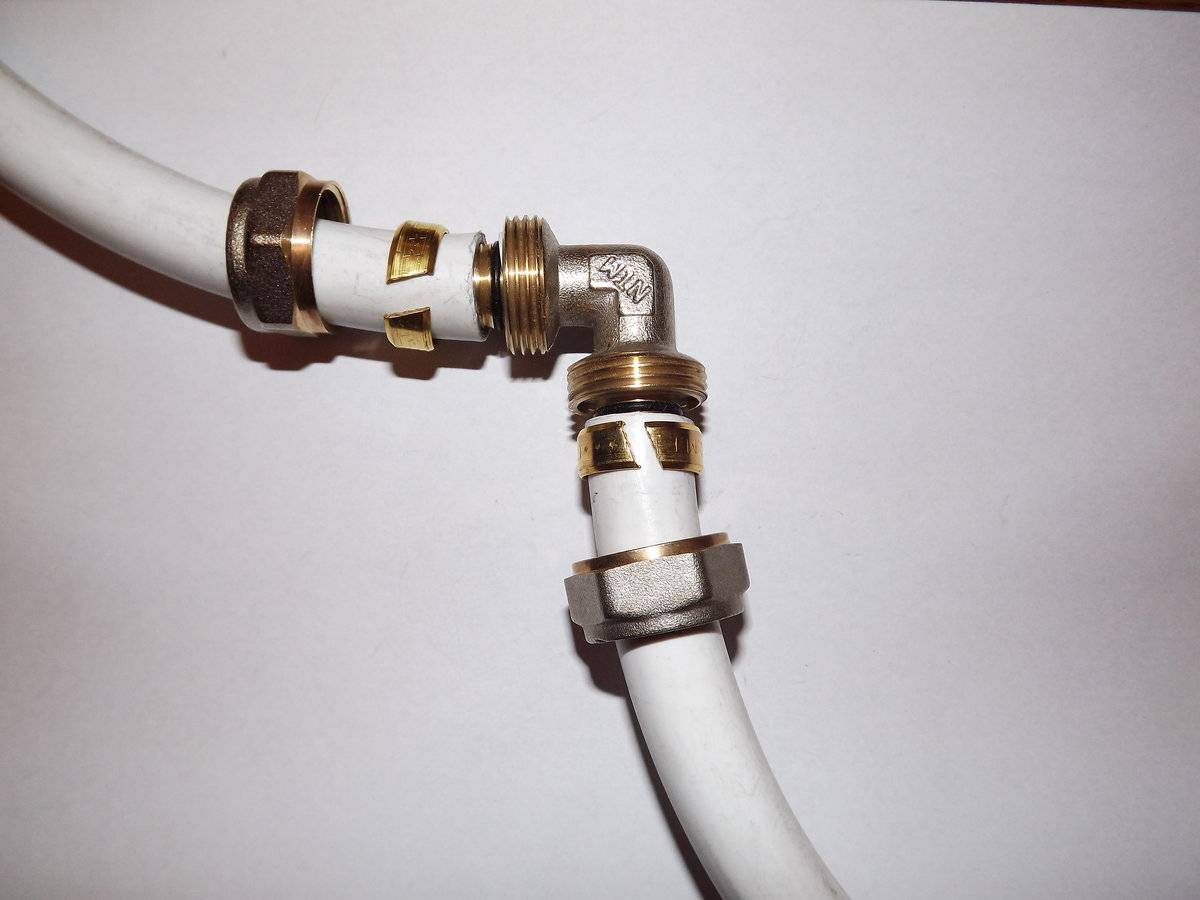

Монтаж резьбового фитинга
Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.
Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.
Обжимные
Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.
Устройство обжимного фитинга

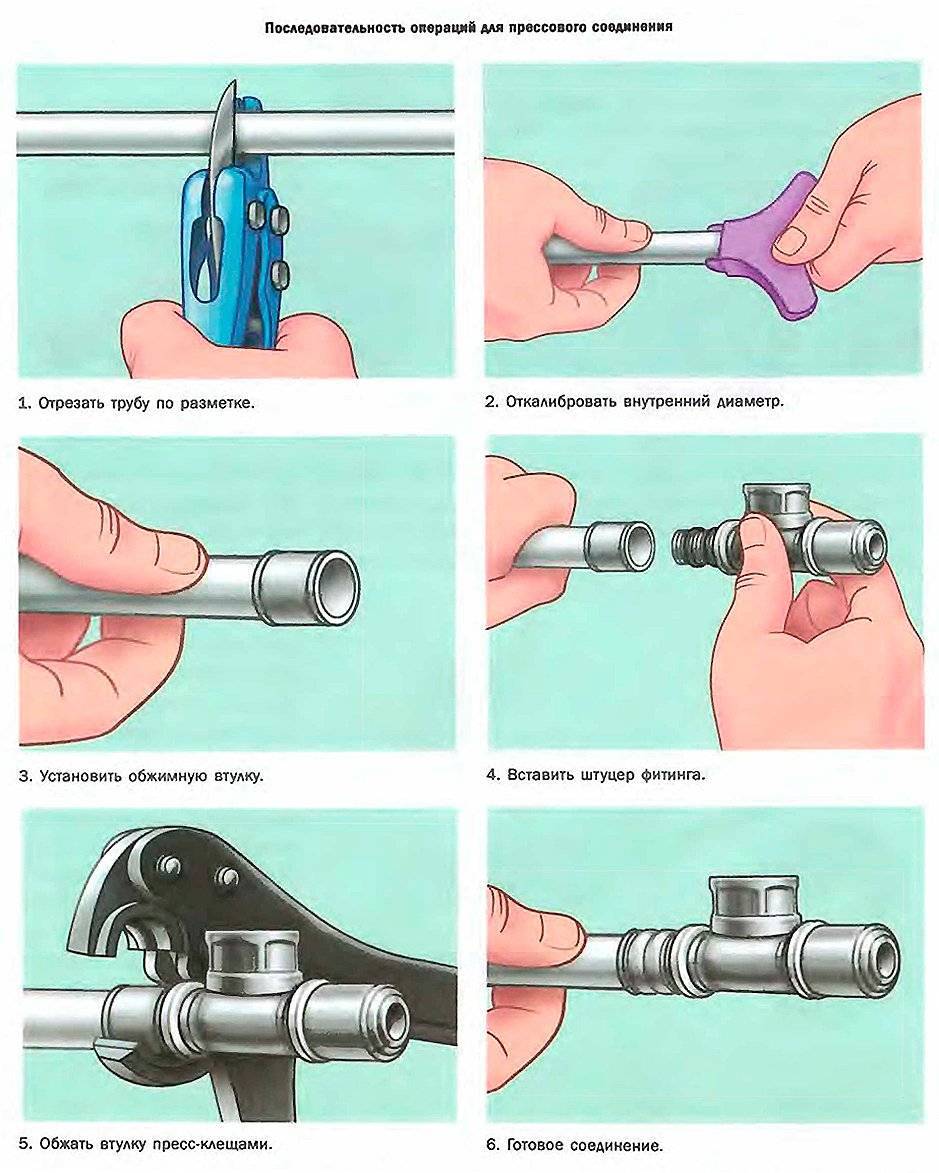

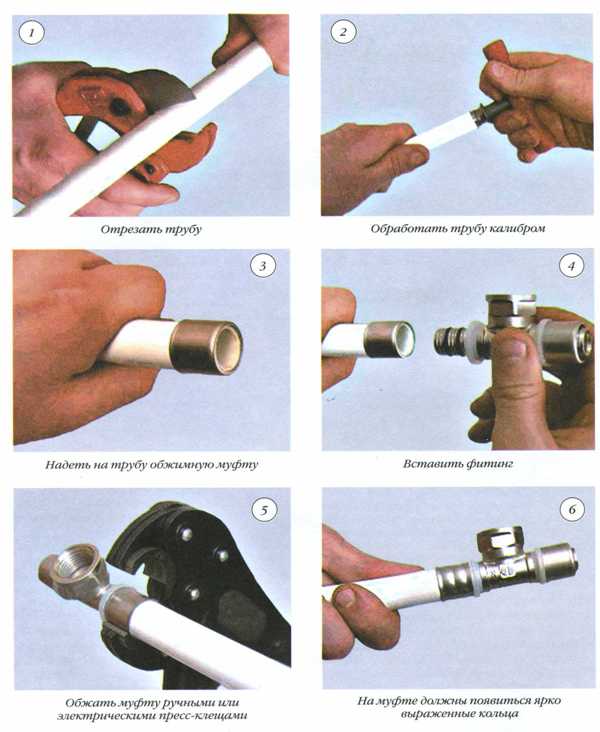

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:
- Конец трубы обрезается строго под углом 90˚ к ее оси.
- С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
- На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
- Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

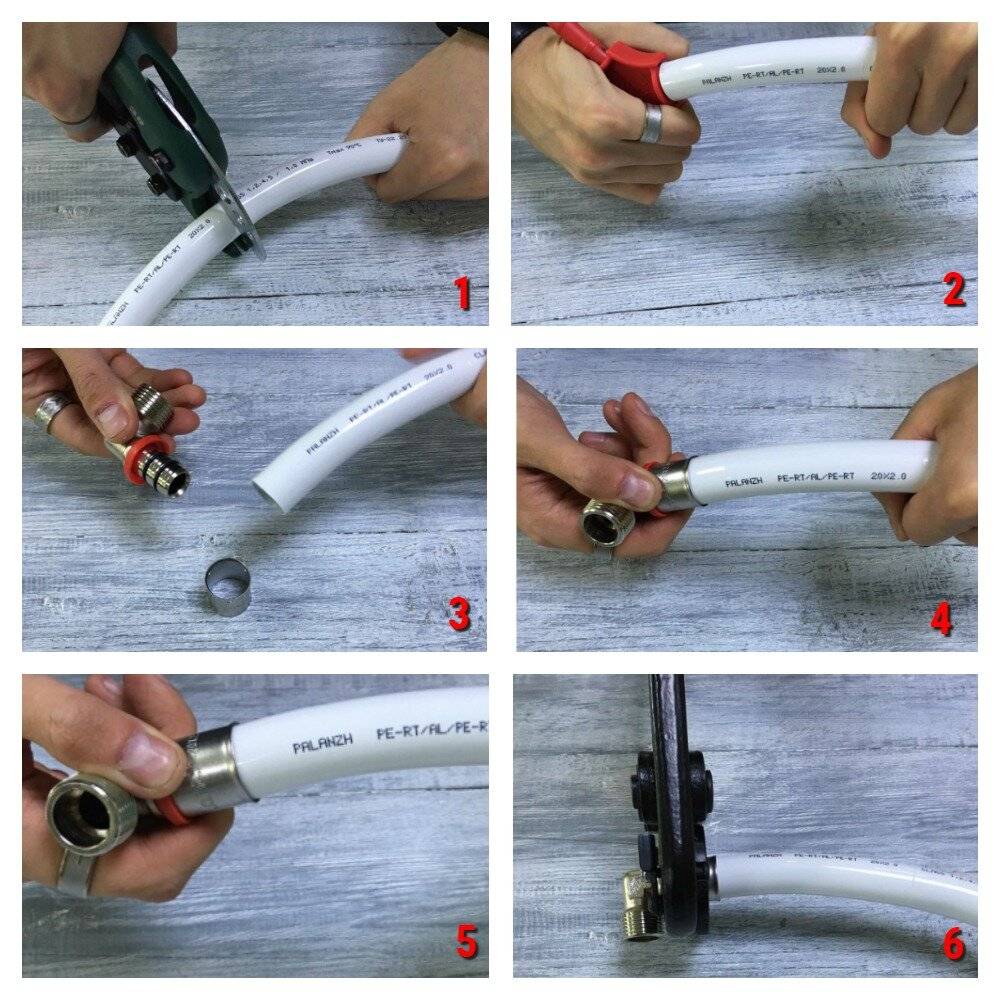

Монтаж обжимного фитинга
Надвижные
Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.
Устройство надвижного фитинга
Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:
- Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
- Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
- В отверстие в трубе вставляется штуцер соединительного элемента.
- Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.
Соединение посредством надвижного фитинга является неразъемным
В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.
С чего начать замену водопровода
Монтаж труб начинается с разметки. Можно набросать на бумаге план квартиры и отметить где будет проходить водопровод. Это позволит точно определиться с количеством материала, фитингов, переходников и тройников. Можно поступить ещё проще: сделать разметку и необходимые расчёты прямо на стенах. Не нужно будет постоянно заглядывать в чертёж, всё будет прямо перед глазами.
Обратите внимание на то, что подводка должна быть двойной: горячая и холодная вода. Затем можно сделать дополнительные отводы только для холодной воды, например: к унитазу или стиральной машине
После того как все замеры сделаны, необходимо подготовить необходимые инструменты. Для металлопластиковых изделий этот набор минимален.
Вам понадобятся:
- Набор гаечных ключей (включая разводной), перфораторная дрель и плоскогубцы.
- Приобретите калибратор. Этот инструмент вам понадобится для развальцовки труб.
- Специальные ножницы. В отличие от металла, пластик довольно легко резать своими руками, даже не нужно прилагать особых усилий.
После этого необходимо перекрыть подачу воды. Если вы проживаете в частном доме, то особых проблем не возникнет, достаточно просто перекрыть входные вентили. В многоквартирных домах придётся перекрывать весь стояк. Поэтому необходимо предварительно предупредить соседей и вызвать сантехника. Кстати, работник ЖЭКа вам понадобится для замены входных вентилей возле квартиры. Если монтаж можно выполнить своими руками, то вентили должен менять только профессионал. Затем в квартире демонтируется старый водопровод и можно приступать к работе.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Мембранные фильтры для воды: виды и принцип действия
Установка накидных крепежей
По надежности компрессионные способы соединения металлопластиковой трубы не сравнятся с пресс фитингами. Этот вариант более долговечный и прочный. Подготовка коммуникации производится по такому же принципу, как и описано выше, но здесь необязательно делать фаску. Пошаговая инструкция, как провести соединение стальных и металлопластиковых труб пресс-фитингами:
- На свободный отрезок коммуникации устанавливается муфта. Подготовленный отрезок также развальцовывается и зачищается посредством экспандера;
После на муфту надевается пресс-фитинг, который нужно задвинуть до упора на трубу;
- При помощи ручного или гидравлического пресса полученное соединение зажимается и фиксируется. При установке строго следите за тем, чтобы отдельные отрезки коммуникации находились в ровном положении, иначе крепление будет ненадежным и придется обрезать трубу для повторного монтажа.
Если работать описанными приборами, то время монтажа надвижного крепления не займет больше получаса. Так можно осуществить соединение с полотенцесушителем, радиаторами или смесителем. Но при работе с краном чаще выбирается компрессионное соединение металлопластиковых труб, т. к. тогда коммуникации можно в случае засорения быстро разобрать.
Фото — пресс для зажима
