Характеристики и особенности огнеупорного гипсокартона

Особенности ГВЛ

Характеристики

Теперь рассмотрим наиболее важные технические характеристики гипсоволокна:

Характеристики	Значение
Плотность	Не более 1250 кг/м3
Теплопроводность листов	0,22 — 0,36 Вт/м °С
Прочность на сжатие	10 МПа и выше
Прочность на изгиб	5,5 МПа и выше
Звукоизоляция	35-40 Дб
Коэффициент паропроницаемости	0,12 Мг/м*ч*Па

Гипсоволокно обладает высокой плотностью

Эксплуатационные качества

Как правило, при выборе материала покупателя интересуют не «сухие» цифры, а достоинства и недостатки изделия. Поэтому далее ознакомимся с эксплуатационными качествами ГВЛ.

На форумах многие люди спрашивают у специалистов – горит ли ГВЛ на самом деле или нет? Несмотря на заверения производителей, об огнестойкости этого материала можно говорить с некоторой оговоркой.

ГВЛ не воспламеняется

По ГОСТ 30244-94 материал классифицируется как Г1, т.е. является слабо горючим. По ГОСТ 30402-96 он относится к классу воспламеняемости В1 – не воспламеняется. Но как это происходит на практике?

При воздействии открытого огня поверхность материала обугливается, но не загорается. Причем в процессе воздействия высокой температуры, кристаллы, которые содержатся в структуре гипсоволокна, распадаются. При этом высвобождается вода, которая противостоит пламени.

В результате огнестойкость ГВЛ в минутах, как показывают испытания, в среднем составляет 90 минут и более. Т.е. столько времени материал противостоит распространению огня на поверхности, расположенному за ним. Это позволяет использовать гипсоволокно для противопожарной защиты деревянных и прочих горючих конструкций.

Гипсоволоконные листы надежно фиксируются саморезами

Итак, горит или нет гипсоволокно – мы разобрались, теперь ознакомимся с другими немаловажными качествами материала:

• высокая плотность, которая сравнимая с плотностью керамзитобетона. Это позволяет вкручивать в гипсоволокно саморезы без дюбелей и даже забивать в него гвозди;
• материал не крошится. Благодаря этому гипсоволоконные листы можно обрабатывать тем же инструментом, что и дерево;

ГВЛ можно использовать как напольный материал

высокая прочность (вдвое больше чем у гипсокартона) – это позволяет использовать материал не только для отделки стен или потолка, но и пола. В частности, листы ГВЛ зачастую используют при обустройстве так называемой сухой стяжки.

Кроме того, они выдерживают большие механические нагрузки. Благодаря этому к листам можно крепить достаточно тяжелые предметы мебели, к примеру, полочки;

ГВЛ способен выдерживать большие механические нагрузки

• невысокий коэффициент теплопроводности позволяет в некоторой степени утеплить помещение. На ощупь листы всегда остаются теплыми;
• морозостойкость – это качество позволяет использовать материал для отделки неотапливаемых помещений. В частности, его можно использовать в дачных домах, на балконах, в тамбурах и т.д.;
• высокая гигроскопичность – это свойство позволяет регулировать уровень влажности в помещении. Т.е. при высокой влажности материал впитывает влагу, а при низкой – наоборот, отдает ее.

ГВЛ можно использовать для отделки тамбуров и балконов

Конечно, наряду с достоинствами, у ГВЛ имеются и некоторые недостатки:

• масса выше, чем у ГКЛ, что несколько усложняет транспортировку и работу с материалом;
• в результате высокой плотности ГВЛ не способен деформироваться. Другими словами листы не гнутся. Поэтому отделывать радиусные поверхности ими сложней;
• материал более хрупкий, чем гипсокартон, поэтому работать с ним нужно аккуратно. Особенно это касается наиболее тонких листов.

Кроме того цена на ГВЛ несколько выше, чем на гипсокартон. В этом вы можете убедиться из следующей таблицы:

Марка	Стоимость в рублях
Knauf 12,5 мм 1200х2500 мм	570
Knauf (влагостойкий) 2500х1200х10 мм	450
Гипсополимер 2500х1200х10 мм	440

Таким образом, гипсоволоконные листы являются неплохой альтернативой гипсокартону, особенно в тех случаях, когда от материала требуется высокая прочность или огнестойкость.

Внешне влагостойкий гипсоволоконный лист не отличается от стандартного

Особенности монтажа

• Подготовительный этап – очистка основания от различных загрязнений, грибка и плесени, обеспыливание поверхности.
• Разметочные работы – с помощью лазерного, водяного уровня и отвеса выполняется разметка для монтажа каркаса.
• Сборка каркаса – как правило, для работ применяются металлические профили. Нередко домашние мастера используют деревянный брус, но в этом случае их нужно качественно обработать специальными пропитками – антипиренами – для увеличения их огнестойкости. Специалисты не рекомендуют монтировать ГКЛО на обрешетку из древесины.
• Монтаж ГКЛО – в местах примыкания соседних листов друг к другу нужно обеспечить деформационный зазор 1-2 мм. Листы крепятся к каркасу саморезами, шаг расположения крепежа 200-300 мм.
• Заделка стыков – утонченные заводские кромки не требуют предварительной подготовки, а места примыкания прямых кромок нужно предварительно разделать под углом 45° и прогрунтовать. Швы заделываются специальной шпаклевочной смесью (например, «Волма-шов» или «Основит ШОВСИЛК PG33 H»).
• Шпатлевание всей поверхности гипсокартонных стен – обычно выполняется при необходимости создания идеально ровного и гладкого основания, что требуется при поклейке обоев или покраске лакокрасочными материалами.

Фото 10. Крепление огнеупорного гипсокартонного листа на потолок

ГКЛО допускается монтировать в 2 слоя с целью увеличения пожаростойкости конструкции. В этом случае также придется сократить шаг каркаса.

Гипсокартон Кнауф

ГКЛ с пониженной чувствительностью к огню имеет две разновидности:

1. ГКЛВО – обладает свойствами как влагостойкого гипсокартона, так и огнестойкого.
2. ГКЛО – Простой гипсокартон, который имеет специальные пропитки, не позволяющие ему возгораться.

Его можно применять во многих областях строительства, что позволяет значительно обезопасить помещения от возгораний. Для производства данного вида гипсокартона нужно соблюдать очень строгие требования, на что способны не многие производители. Проверенную продукцию выпускают такие компании, как “Кнауф” и “Велма”, у которых он продается еще и с достаточно привлекательной ценой.

Особенности огнестойкого гипсокартона:

• Он обладает повышенными показателями шумоизоляции, благодаря чему отлично подходит для отделки помещений с хорошей слышимостью.
• Гипс проходит термическую обработку, листы дополнительно армируются, а картон покрывают специальными составами, которые не дают ему загореться.
• Он имеет возможность комбинироваться с другими материалами и листами ГКЛ, что позволяет покрывать им не всю поверхность, а только опасные участки, которые могут быть подвержены возгоранию.

Обычный гипсокартон имеет серый цвет, гипсокартон с влагостойкими пропитками – зеленый, а негорючий гипсокартон имеет довольно заметный розовый цвет, благодаря которому его легко отличить от других видов ГКЛ. Листы такого материала тяжелее, чем листы обычного гипсокартона, поэтому необходимо прибегать к использованию дополнительных мер по укреплению каркаса изделия, которое будет обшиваться этим материалом.

Комната сделана своими руками.

При монтажных работах с ГКЛО следует применять только металлический профиль для каркаса. Никакой древесины. При защите деревянных стен между листами и стенами укладывают фольгированный минералватный утеплитель. Пенополистирол или пенопласт использовать категорически нельзя.

Применяется только металлический каркас.

Внешние угловые стыки укрепляют металлическими перфорированными уголками. Остальные стыки следует тщательно проклеить лентой из стекловолокна («серпянка») и обработать шпаклевкой типа «Фуген».

Для углов используем только металлический уголок.

Отделка листов шпаклевкой и другие виды отделки ничем не отличаются от работы с обыкновенным гипсокартоном. За счет большей плотности и наличия армирующих волокон нарезка листов и вкручивание саморезов протекает несколько труднее.

В остальном инструкция по отделке не отличается от общепринятой.

Огнестойкий гипсокартон Кнауф

Отделка внутренних и наружных стен здания должна производиться материалами, соответствующими не только потребностям владельца, но и требованиям безопасности. Для домов, выполненных из горючих материалов, используется огнестойкий гипсокартон, характеристики которого позволяют выдерживать высокую температуру длительное время.

Что это такое

Огнестойкий или огнеупорный гипсокартон – это материал, который состоит из картонного и гипсового слоя, обработанных специальными веществами. Благодаря свойствам этих материалов он может выдерживать до 60 минут открытого огня, при этом, не распространяя дым и горение. Отличить их от прочих вариантов можно при помощи цветовой маркировки – влагостойкий картон зеленого цвета, обычный серого, а огнеупорный красного (розового).

Фото — огнеупорный картон

Как и влагостойкий, этот материал состоит из гипса, армированного стекловолокном, что значительно повышает его эксплуатационные качества. Усиленные свойства горючести обеспечиваются чаще всего глиной, которая отлично противостоит высоким температурам. Достоинства использования огнестойкого гипсокартона:

1. Можно применять во всех помещениях. Благодаря полной экологичности материала, он не представляет опасности. Им можно облицовывать детские комнаты, кухни, ванные,
2. Помимо высоких противопожарных качеств, материал также известен отличной влагостойкостью. Поэтому его используют даже для отделки бассейнов,
3. Кассетный гипсокартон с повышенным пределом горючести начинает разрушаться только после 45 минут открытого огня и распространять горение спустя 60 минут,
4. Практически все известные производители огнестойкого картона используют для сердцевины кристаллизованную воду, которая при горении может выступать также защитой. При сильном огне картон может какое-то время снижать его температуру,
5. За счет того, что стеновой картон имеет дополнительную глиняную прослойку он обладает высокими показателями звуко- и теплоизоляции,
6. Отличные параметры долговечности. Он прослужит на 5 лет дольше всех остальных аналогов.

Конечно, пожарный гипсокартон не сможет бесконечно сдерживать горение, но для зданий из дерева или бруса даже полчаса могут сыграть большую роль. Такое покрытие используется для опасного производства, оформления фальш-каминов, отделки потолка и стен жилых комнат, оконных или дверных откосов.

Но при этом применение огнестойкого гипсокартона значительно усложняется его упрочненным сердечником. Из-за наличия внутри листов дополнительного слоя глины, несколько усложнен монтаж. Потребуется использование специальных саморезов и инструментов. Также нужно учитывать, что это покрытие несколько тяжелее остальных типов гипсового картона.

Технические характеристики

Основные параметры, которые имеет огнестойкий (ГКЛО) гипсокартон Кнауф – это предел огнестойкости и вес. Обе характеристики указываются в сертификате качества. Пределом огнестойкости определяется продолжительность воздействия прямого огня на материал до момента его разрушения. Собственно, чем он выше – тем более качественное и надежное покрытие перед Вами.

Фото — технические параметры

Этот предел обозначается числом, которое символизирует время сопротивления огню. Например, ГКЛО 25 – это обозначение картона огнеупорного, который начнет разрушаться после 25 минут горения. Максимально прочным считается ГКЛО 55 – он способен сопротивляться огню практически час.

Также для любого отделочного покрытия очень важен его вес. Данное покрытие устанавливается как на потолок, так и на стены. Стеновой вариант имеет большую толщину (стандартно 12,5 мм), поэтому меньше весит. Но все равно его масса превышает обычный серый картон на несколько килограмм.

Рассмотрим технические характеристики огнестойкого гипсокартона Knauf ГСП-DF ГОСТ 32614-2012:

Сравнительные технические характеристики ГКЛ и ГВЛ

В таблице представлены сравнительные характеристики для материалов толщиной 10 мм.

Параметры	ГКЛ	ГВЛ
Масса, кг/куб.м.	12,5	18
Плотность, кг/куб.м.	850	1200
Жесткость поверхности, МПа	18	22
Плотность при изгибе, МПа	3,5	5,3
Теплопроводность, Вт/мС	0,18	0,22

На рисунке представлены разновидности кромок и их сечение, что также является важным параметром

Геометрические параметры ГКЛ и ГВЛ

Рассмотрим размеры ГКЛ листов.

• длина. Стандартная длина гипсокартона – 2, 2,5 и 3 метра. Некоторые производители предлагают длину – 1,5, 2,7, 3,3 или 3,6 метра. Для облицовки всей стены до потолка стоит выбирать длинные листы, так будет меньше швов;
• ширина. Стандартный параметр – 1,2 метра. Предлагаются и листы шириной 0,6 метра. Они легко помещаются  даже в легковой машине;
• толщина. Для стен толщина ГКЛ может составлять 6, 9 или 12,5 мм. Плиты с огнестойкими качествами могут иметь толщину 15, 18 или 25 мм. Для потолков выбираются листы с толщиной 12,5 мм.

Некоторые размеры разных вариантов гипсокартона

Могут отличаться размеры влагостойкого ГКЛ.

Гипсоволокнистые плиты могут делиться на листы с прямой кромкой или с фальцевой. Стандартные размеры листа ГВЛ для стен представлены в таблице.

Параметры	Размеры, мм
Длина	1500, 2000, 2500, 3000
Ширина	500, 1000, 1200
Толщина	10, 12,5, 15, 18, 20

Вес ГКЛ и ГВЛ

Необходимо знать вес листа ГКЛ и ГВЛ, чтобы правильно рассчитывать нагрузку на сооружение, а также для определения качества изделия.

Чаще всего вес материала зависит от его толщины. В таблице  можно посмотреть параметры ГВЛ разной толщины.

Толщина листа, мм	Описание и вес
10	Такие листы часто выпускаются размером 1200*2500. Их применяют для отделки потолков и стен. Вес квадратного метра составляет 12 кг, а лист имеет массу – 36 кг.
12,5	Подходит для участков, которым требуется особая прочность и стойкость к деформациям. Вес квадратного метра – 14 кг, а плита 1200*2500 – 42 кг.
15	Прочный материал применяется для перегородок и отделки фасада. Вес квадратного метра составляет 18 кг.
18	Чаще всего применяется для черного настила пола. Масса квадратного метра составляет 20 кг.
20	Этот материал применяется для отделки пола. Квадратный метр весит 24 кг.

Важно заранее рассчитать возможности будущей конструкции, еще перед монтажом. Так как ГВЛ достаточно массивный материал

Рассмотрим вес 1м2  ГКЛ в зависимости от толщины:

Рассмотрим вес 1м2  ГКЛ в зависимости от толщины:

• лист толщиной материала 6,5 мм весит 5 кг;
• при толщине 9,5 мм масса составляет 7,5 кг;
• лист с толщиной 12,5 мм  — 9,5 кг.

Прочность

ГВЛ армирован волокном из целлюлозы, что делает данный материал особенно прочным. Такой обработки лишен стандартный гипсокартон. Гипсоволокно жестче при сжатии и прочнее в обработке. Гипсокартон же более хрупкий. Он может расколоться даже при перевозке. Его не рекомендуют использовать в помещениях с высокой влажностью.

На схеме показан вариант монтажа плит для большей прочности

Экологичность

ГВЛ является более экологичным материалом. Благодаря жесткой структуре материал даже со временем не теряет свои прочностные параметры. А гипсокартон из-за содержания в составе гипса может утратить свою прочность. При этом гипс может выделять пыль, что может спровоцировать проблемы с дыханием.

Влагостойкость

Гипсоволокно можно использовать в помещениях с повышенной влажностью, а стандартный ГКЛ не рекомендуется применять в таких помещениях. Но при наличии специальных добавок можно использовать и гипсокартон влагостойкий. Его применяют в комнатах с повышенным уровнем влажности.

Статья по теме:

Огнестойкость

ГВЛ обладает специальными свойствами, которые предотвращают его возгорание. Чтобы так обезопасить гипсокартон выполняется обработка определенным составом, который не позволяет материалу гореть. При этом продукция имеет специальную маркировку ГКЛО.

Практичность

ГВЛ представляет собой прочный, основательный и теплоемкий материал. Он идеально подходит для основы напольного покрытия. Его часто применяют для утепления. Обычный гипсокартон отличается декоративными свойствами и его нельзя использовать для монтажа пола.

Но гипсоволокно не подходит для нестандартного оформления в помещении, так как материал не обладает пластичностью.

Использование материала в утепляющей конструкции

Применение на объектах

Пожаробезопасный картон обычно используют следующим образом:

• В отделке, облицовке стен, потолков на эвакуационных путях в общественных, административных, производственных и бытовых зданиях.
• В отделке стен, потолков, устройстве, обшивке внутренних перегородок в частных жилых домах, дачах, построенных из древесных материалов как для создания ровных поверхностей под штукатурку, окраску, наклейку обоев, так в целях повышения огнестойкости строений, безопасного монтажа осветительной электропроводки.
• При обшивке камина, стен вокруг печей на твердом топливе.
• При устройстве воздуховодов общеобменной, вытяжной вентиляции, монтаже навесных потолков.

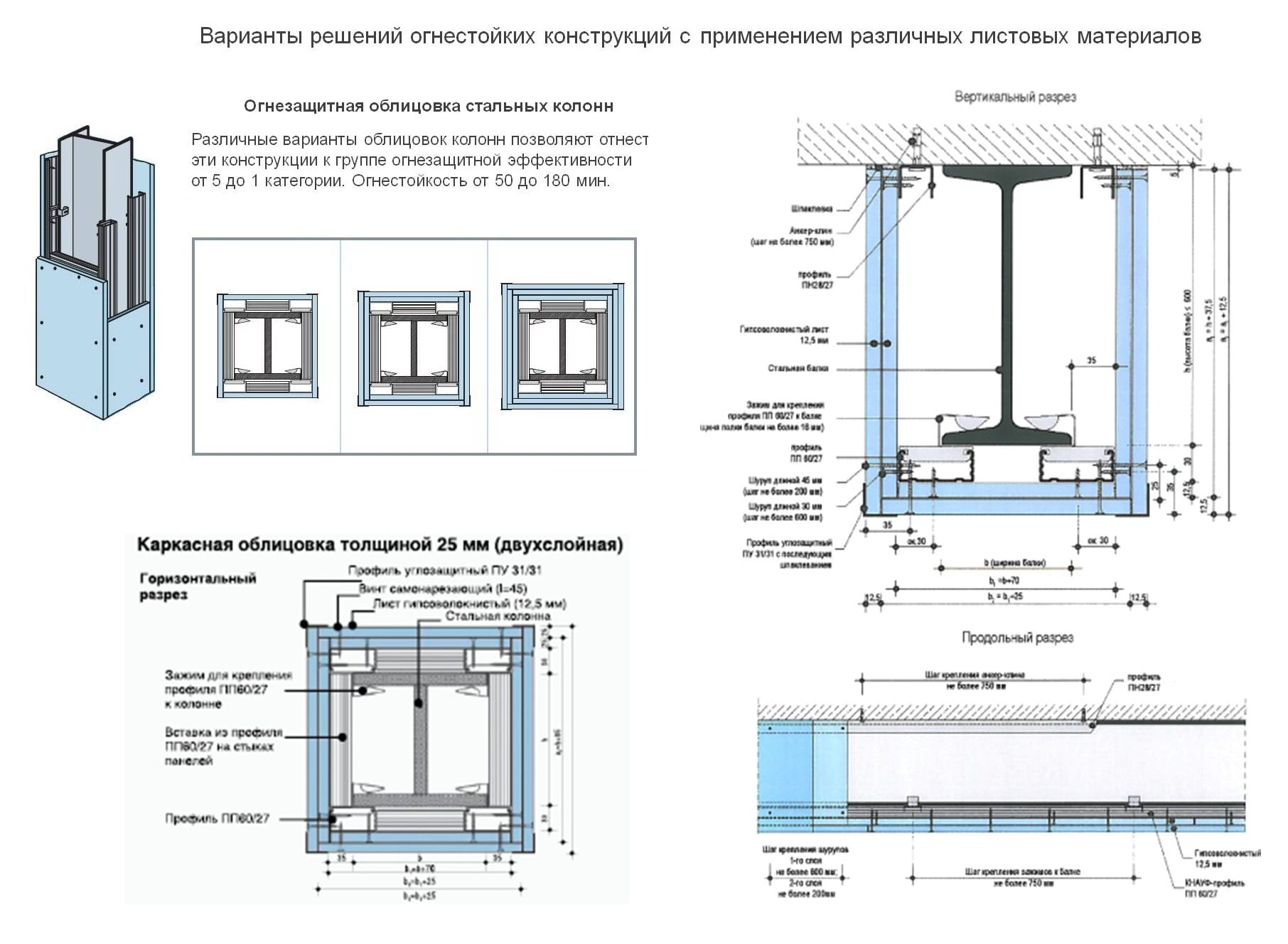

• При облицовке деревянных, металлических балок, стропил конструкций мансардных этажей жилых зданий, в т.ч. в многоэтажном строительстве.
• При устройстве внутренних перегородок в ходе перепланировки помещений. Так, огнестойкая перегородка из гипсокартона – это не миф, если при ее создании использован металлический каркас; все пустоты внутри заполнены негорючими минеральными веществами, типа огнезащитного базальтового материала; поверхности с двух сторон и места примыкания к противопожарным стенам обработаны огнезащитной штукатуркой.

Применение огнестойкого гипсокартона

Сложно переоценить важность применения пожаробезопасного картона при отделке деревянных внутренних поверхностей в частном жилом секторе, на путях эвакуации вместо сгораемой отделки в общественных зданиях; ведь это значительно снижает риск возникновения пожара от маломощных источников зажигания, от замыкания, перегрева электропроводки в местах соединения проводов/кабелей, установочных электрических изделий; обеспечивает безопасную эвакуацию людей. Общепризнанно, что отличными огнеупорными характеристиками, качеством продукции обладает гипсокартон огнестойкий Knauf, производимый и широко распространенный, востребованный в России

Так, по некоторым оценкам, более 70% пожаробезопасного листового материала с маркировкой ГКЛО, ГКЛВО, ГСП-DF реализуется под товарным знаком компании Knauf

Общепризнанно, что отличными огнеупорными характеристиками, качеством продукции обладает гипсокартон огнестойкий Knauf, производимый и широко распространенный, востребованный в России. Так, по некоторым оценкам, более 70% пожаробезопасного листового материала с маркировкой ГКЛО, ГКЛВО, ГСП-DF реализуется под товарным знаком компании Knauf.

Кроме того, в последние несколько лет компания выпустила на рынок инновационный листовой материал «Кнауф-Файерборд» толщиной 12, 5–24 мм, который по праву – результатам проведенных огневых испытаний, подтвержденных получением сертификатов соответствия, можно называть по-настоящему огнестойким гипсокартоном:

• Т.к. он относится к группе НГ – негорючим материалам.
• В его составе гипсовый сердечник с добавлением стекловолокна и вермикулита, а все поверхности, кроме торцов, оклеены стеклохолстом.
• Созданные на его основе компанией Knauf конструкции противопожарных перегородок по металлическому каркасу; однослойных и многослойных облицовок внутренних несущих металлических конструкций зданий сооружений; даже без заполнения негорючими минеральными плитными, рулонными материалами, сертифицированы лабораториями ВНИИПО МЧС на 45, 60, 90 мин огнестойкости.

Это несомненный рекорд для подобных конструкций из легких, быстромонтируемых материалов, без использования дополнительных дорогостоящих огнезащитных штукатурок, покрытий, красок, мастик, лаков, с высокой степенью ремонтопригодности в процессе эксплуатации зданий, сооружений.

По заверению специалистов этой компании, это далеко не предел огнестойкости при огнезащите металлических конструкций зданий, каркасов сооружений. Так, на основании проведенных расчетов, натурных огневых испытаний ими получены высокие результаты при многослойном монтаже/облицовке панелями «Кнауф-Файерборд»: при толщине 60 мм достигается огнестойкость 120 мин, а при 70 мм – 180 мин; что соотносимо с созданием кирпичной стены/перегородки при гораздо большем расходе материалов, общих затратах на выполнение работ, огромной нагрузке на перекрытия зданий, сооружений.

Огнестойкий гипсокартон: пожаробезопасность

Потребителю, который хочет быть уверенным в пожарной безопасности своего жилища, необходимо использовать при облицовке именно термостойкий гипсокартон, поскольку другие его виды все же считаются горючими. Если обычное гипсовое наполнение будет сопротивляться открытому огню недолго (под воздействием высокой температуры гипс быстро разрушается), то ГКЛ огнестойкий благодаря описанной выше структуре сопротивляется огню значительно дольше, сохраняя целостность даже после обугливания картона.

Помимо того, он имеет следующие отличительные особенности:

• меньший показатель теплопроводности, он равен 0,22;
• сам картонный слой также пропитан огнеупорными веществами, которые повышают его устойчивость к термическому воздействию;
• его плотность выше — 850 кг на куб. метр;
• для его обозначения используется маркировка красного цвета.

Присутствует несколько групп материала, отличающиеся по показателям горючести, воспламеняемости, токсичности и дымообразования во время пожара.

Например, огнестойкий гипсокартон кнауф имеет все необходимые сертификаты пожарной безопасности, потому признан среди потребителей.

Говоря о пределах огнестойкости гипсокартона, то вновь нужно повторить о том, что сам по себе гипс — огнестойкий, он не горит, а разрушается, теряя форму. Огнестойкий гипсокартон способен выдержать 25-30 минут непрерывного воздействия открытого огня, после чего начнет разрушаться. Для того чтобы он сопротивлялся как можно дольше, производители создают множество слоев с огнеупорной пропиткой (антипиренами), благодаря чему защитный картонный слой существует дольше, не пропуская пламя к гипсовому сердечнику.

Говоря о низких температурах, то гипсокартон способен выдержать любую отрицательную температуру, сохраняя свою структуру.

Следует сказать, что обыкновенно этого времени оказывается достаточно, чтобы предпринять действия по тушению огня.

Особенность огнестойкого гипсокартона

Безусловно, в любом обычном листе гипсокартона, также присутствуют добавки в сердечнике, которые могут препятствовать высоким температурам и в некоторой степени открытым источникам огня. Но, к сожалению, они не способны выдержать это под долгим воздействием и гипсовый сердечник уже через несколько минут начинает терять свою структуру, растрескиваться, крошиться и, в конце концов, загореться. Огнеупорный лист из-за своих армирующих добавок не деформируется, а только обугливается, продолжая выдерживать возложенные на него нагрузки без каких-либо структурных изменений.

Картон, который покрывает сердечник, плотно приклеен и препятствует попаданию кислорода вовнутрь гипсокартонного листа, что останавливает горение. Кроме того, в кристаллической решетке огнеупорного гипсокартона, включены молекулы воды, что в связи с гипсом также является отличной защитой от возгорания. Чем больше температура, тем сильнее кристаллы начинают выделять влагу, соответственно препятствуют возникновению пламени на поверхности и внутри сердечника.

Структура

ГВЛ – это огнеупорный материал, при производстве которого целлюлозные волокна перемешиваются с разведённой гипсовой смесью, после чего образующаяся масса прессуется в листовые формы. Благодаря такой технологии удаётся достичь высокой прочности листов и устойчивости к воспламенению. Чтобы гипсовая плита не оставляла белых следов, ее покрывают специальной пропиткой и шлифуют. Если необходимо получить водонепроницаемые свойства, то применяют обработку гидрофобным составом. Все пропитки при этом не должны ухудшать огнестойкие качества материала.

Аналогом ГВЛ является сравнительно новый огнестойкий материал из Китая, называемый СМЛ, содержащий в своём составе мелко-дисперсионную стружку, оксид магния, а также хлорид магния и связующие элементы. Однако по таким характеристикам как негорючесть и огнеупорность СМЛ на порядок превосходит все относящиеся к этому классу материалы (включая ГВЛ).
