Правила выбора
При выборе потолочной системы следует отталкиваться от следующих критериев:
Тип конструкции. Оптимальным вариантом считается установка потолка грильято типа «стандарт»; более оригинальным и дорогим – пирамидальный или разноуровневый потолок, а должный доступ к инженерным коммуникациям обеспечит сооружение-жалюзи.
Размер ячеек. Потолок Грильято, цена на который колеблется в широком диапазоне и зависит от длины сторон ячеек, также подразделяется на:
- эконом-потолок, имеющий достаточно крупную структуру и, как следствие, минимальную маскирующую способность;
- стандарт-конструкцию с ячеистыми элементами среднего размера;
- премиум-систему, характеризующуюся ячейками с наименьшей длиной стороны и максимальной маскировкой коммуникаций.
Цвет. Часто встречаются потолочные системы в белом, золотом, серебристом, черном, молочном, сером, синем, медном и малиновом цветах. Кроме того, каждый цвет может быть исполнен с глянцевым отливом или с матовой шероховатостью.
Это далеко не весь список цветовых решений. Многие производители осуществляют калибровку типа ассорти. Этот вариант предполагает применение не одного, а нескольких оттенков.
В основном ориентируются на шкалу цветов Ral (это стандартно принятая немецкая система цветовых оттенков).
Степень прозрачности сооружения, зависящая от размера ячеек. Крупные, с длинной стороны, равной 150 или 200 мм, имеют наибольшую прозрачность, поэтому их использование рационально лишь в декоративных целях.
А ячейки размером в 30 и 40 мм отличаются минимальной степенью прозрачности, скрывая от глаз подпотолочное пространство. Однако и цена на такие «непрозрачные» системы на порядок выше.
Репутация производителя. Этот фактор не менее важен, чем все выше перечисленные, поскольку от качества исполнения и обработки всех составляющих грильято зависит его долговечность.
Растр что это такое
Полное значение этого слова обозначает отдельную ячейку. Растром называют конкретный сегмент определенной площади. Потолочный растр подразумевает разделение потолка на несколько отдельных сегментов.
Конструкция такого необычного изделия состоит из системы подвесов. К ним крепятся особые профили, Т-образной формы. В результате получаются многочисленные ячейки. Обычно они имеют четкую геометрическую форму:
- прямоугольник:
- квадрат;
- ромб;
- шестиугольник.
Решетка изготавливается из алюминиевого профиля. Его высота находится в диапазоне 30-50 мм. Такая разница высот профиля дает возможность получить необычный эффект «падающей тени». В результате, инженерные коммуникации становятся невидимыми. Надо сказать, что «прозрачность» конструкции достигается благодаря нескольким дополнительным факторам:
- зазором между профилем и потолком;
- габаритами ячеек;
- размерами светильников.
Растровая система в кафе
Особенности решения
Конструкция потолка грильято необычна – покрытие не сплошное, а состоит из панелей особенной формы. Весь потолок напоминает большую решетку, сквозь секции которой свободно циркулирует воздух. Однако, эта же особенность заставляет более внимательно подойти к отделке или оформлению базовой поверхности – ее может быть видно сквозь проемы в смонтированном потолке.
По способу монтажа, системы грильято напоминают решения от компании Армстронг – такого же вида потолочные подвесы удерживают на себе основной вес всех деталей, а к стенам прикрепляются специальные уголки, прикрывающие место стыка двух поверхностей. Это обеспечивает простоту установки и возможность произвести ее самостоятельно.
Монтаж потолка грильято своими руками
По сути, потолки грильято – обычный конструктор, где каждая из деталей предназначена для конкретных целей. Но вы все же приобрели не готовое изделие, а только материалы для его изготовления, поэтому поработать придется как с перфоратором и строительным уровнем, так и с ножницами по металлу.
Подготовка потолка
Так как грильято является открытой конструкцией, его устанавливают на чистый, оштукатуренный и окрашенный в подходящий цвет потолок. Для этого с перекрытия необходимо удалить старую осыпающуюся штукатурку, расширить трещины, замазать их раствором. Далее потолок выравнивается. Мелкие огрехи будут не видны, достаточно лишь сгладить бросающиеся в глаза перепады высоты.
Подготовленную поверхность можно побелить или окрасить любой интерьерной краской. Чтобы придать будущей конструкции глубину и объем, потолку можно придать контрастный, отличный от грильято цвет. Это придаст ему глубину и объем.
Перед установкой грильято на потолке прокладываются требуемые коммуникации. Далее намечается с помощью уровня по всему периметру комнаты местонахождение грильято.
Пошаговый монтаж
Грильято – объемный решетчатый (ячеистый) потолок, поверхность которого разбита на множество ячеек. Для получения такой конструкции используют алюминиевые пластины (профили) с цветным покрытием. Такие профили перекрещиваются между собой, образуя декоративные ячейки. Их размеры могут быть самыми разными – от 30х30 до 200х200 мм.
Для монтажа можно приобрести систему грильято от любого производителя – конструкция у них будет сходной. Определить требуемое количество материалов для решетчатых потолков довольно сложно. Для расчетов лучше использовать специальные калькуляторы, предоставленные на сайте конкретного производителя.
- Перед началом монтажа лучше начертить схему будущего потолка с учетом расположения светильников и разметкой мест прокладывания проводки.
- Грильято монтируются только на основные бетонные перекрытия. Использование гипсокартона в этом случае недопустимо.
- На потолке просверливаем отверстия для подвесов (с шагом метр) и светильников. Так как алюминиевые профили достаточно гибкие, чтобы потолок со временем не прогнулся, места расположения светильников лучше усилить с помощью дополнительных подвесов. Для тяжелых осветительных приборов их может быть несколько.
- Тросовые или проволочные подвесы закрепляются с помощью саморезов зонтичными дюбелями. Следует сразу отрегулировать высоту – крюки подвесов должны располагаться на 4 см выше пристенных профилей.
- Точечные светильники, используемые в потолках армстронг или натяжных, в грильято держаться не будут. Для монтажа между решетками необходимо приобрести специальные осветительные приборы – спотлайты. Для их установки в ячейках вырезаются проемы.
По периметру стен на дюбель-гвозди крепятся угловые профили.
- Вставляем в подвесы каркас: вначале крепим длинные направляющие профили, а затем самые короткие. Чтобы нагрузка ложилась поровну на все элементы, подвесы должны быть размещены равномерно относительно друг друга.
- Укрепляем профили соединительными элементами. Слишком плотно к стене придвигать короб не следует – необходимо отступить несколько миллиметров.
- Все провода подготовленной проводки выводятся за пределы будущего грильято.
- Решетка собирается на полу отдельно. Занятие это не сложное. На всех планках есть необходимые пазы, которые вставляются относительно друг друга под прямым углом.
- Готовая ячеистая решетка крепится (вкладывается) внутрь каркаса.
- Уровень полученного подвесного потолка окончательно регулируется подвесами.
Так как профили для подобных конструкций имеют небольшую толщину и легко гнутся, работать с ними следует предельно аккуратно.
Увидеть воочию, как собираются потолки грильято, можно на видео:
Несущие конструкции
Теперь нам опять понадобится рис. со схемой устройства потолка (продублирован справа). Конструкция потолка грильято может быть цельносборной (основная часть рис.) или свободнонесущей. В первой силовые профили просечены и решетки грильято вставляются в них «с защелком». Цельносборный грильято прочнее, и, в этом главное его достоинство, создает видимость равномерно фактурированной поверхности, т.к. ширина силовых и решеточных профилей одинакова. Он дороже, монтаж и доступ в запотолочное пространство затруднены: установка/съем решеток грильято в цельносборном потолке требуют некоторых усилий и умения. Толщина алюминия решеточных профилей – 0,32-0,4 мм; заталкивая/выталкивая решетку, без опыта ее можно повредить.
В свободнонесущих потолках грильято применяются силовые профили с сечением в виде перевернутого Т, врезка А на рис. Решетки в ячеи рамы просто укладываются, как и плиты армстронга. Свободнонесущие грильято дешевле цельносборных прим. на 12-15% и позволяют при необходимости что-то делать за потолком, не рискуя покорежить его панели. Но полки Т будут зримы в виде разделителей основных ячеек 600х600, как и в армстронге. По дизайну это не всегда приемлемо.
Особенности монтажа решетчатых потолков «Грильято»
Решетчатые потолки «Грильято» — новое слово в дизайне интерьеров общественных помещений. Воздушная, лёгкая, объёмная конструкция может быть установлена по всей площади основного потолка или вмонтирована по центру на одном уровне со сплошной подвесной системой. Перед монтажом требуется провести небольшую подготовку. Если есть сильные перепады по высоте, их нужно устранить, а незначительные изъяны скроются под решёткой. Все коммуникации необходимо проложить до того, как будет выполняться крепление «Грильято» к потолку.
Основной потолок лучше покрасить или обшить гипсокартоном, но без этого этапа можно обойтись, если поверхность без выраженных дефектов. Работа по монтажу несложная, но кропотливая и требует аккуратности. Металлический профиль очень тонкий, и, если приложить чрезмерное усилие, он погнётся или поцарапается. Поэтому собранную конструкцию не рекомендуется разбирать.
Подготовительные работы
Учитывая характеристики потолка Грильято, перед началом монтажа проводят подготовку чернового перекрытия:
- удаляют полностью бывшую отделку;
- смывают побелку;
- проверяют состояние поверхности, при необходимости заделывают трещины;
- неровные плоскости потребуют проведения дополнительных мероприятий по выравниванию;
- прокладывают необходимые коммуникации;
- по всему периметру помещения, используя уровень – водяной или лазерный — делают точную разметку горизонтали для размещения решеток;
- для встроенной подсветки протягивают и подключают провода.
Закончив все предварительные работы, приступают к монтажным операциям.
Подвесной потолок на кухне
Подвесной потолок-решетка.
Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений. Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким. Конструкция потолков Грильято позволяет:
- скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
- обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
- значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
- разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.
Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа. Область его применения:
- аэропорты и вокзалы;
- торговые центры и магазины;
- кассы и залы ожидания;
- бары, кафе, рестораны;
- холлы и коридоры.
Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180). При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками. Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм. Высота же U-образных профилей также может быть разной: 50мм или 40мм. Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм. Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый. Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.
Технология установки
Подготовка потолочного перекрытия
Как мы отмечали выше, монтаж Грильято следует проводить на подготовленное потолочное перекрытие.
- С плит перекрытия удаляют остатки старой отделки.
- При необходимости выполняют ремонт, в частности, расшивку и заделку трещин.
- Выравнивают перекрытие, после чего белят его или окрашивают интерьерной краской.
- Готовят коммуникации, которые будут проложены за подвесной системой.
- По периметру помещения наносят разметку, отмечая уровень, на котором будет монтироваться решетка Грильято. Это можно сделать с помощью лазерного или водяного уровня.
Когда подготовительные работы завершены, можно переходить непосредственно к монтажу.
Монтаж подвесной системы
Установка каркаса
В большинстве случаев установку подвесных решеток выполняют сотрудники компании, у которой вы приобрели потолок. Если же вы хотите выполнять монтаж самостоятельно, то следует внимательно изучить схему крепления и строго следовать инструкции.
- Длину и ширину помещения делят на 2,4 м для расчета количества направляющих. Как правило, направляющие стараются монтировать параллельно стене, длина которой делится на 2,4 с наименьшим остатком – так можно минимизировать количество обрезков.
- По нанесенной на стены разметке по всему периметру монтируют стартовый уголок. Для его крепления используют дюбели с пластиковой гильзой диаметром не менее 6 мм. Уголок крепим к стене и закрепляют стопорными шурупами.
- Далее приступают к установке направляющих реек. Для их крепления используют подвесы из троса или проволоки (как правило, они есть в комплекте). Подвес закрепляют в потолке с помощью зонтичного дюбеля. Шаг подвесов – не более 1 м.
- Все направляющие должны быть закреплены на одном уровне. Для крепления просто вставляют их в крюк подвеса. Для соединения между собой используют специальные соединительные элементы.
- Последовательность крепления реек такова: вначале устанавливают детали 2,4 м, затем — 1,2 м, затем — 0,6 м. При этом детали 2,4 и 0,6 м монтируются параллельно друг другу.
Схема сборки зависит от размера ячеек
Панели, которые не подойдут по размеру, нужно отрезать ножницами по металлу (по 1 рейке, в разобранном виде).
Статья в тему: установка подвесного потолка Армстронг. В результате должна получиться подвешенная к перекрытию и закрепленная по периметру обрешетка с ячейкой 600х600 мм. В нее укладывают основные модули.
Потолок Грильято: схема монтажа основных направляющих и решеток
- Решетки Грильято собирают из профилей соответствующей конфигурации. Они поставляются в разобранном виде, поэтому нужно собирать клетки из “пап” и “мам” в единое целое.
- Готовый модуль поднимают и вкладывают в ячейку из направляющих.
- В выбранные ранее ячейки устанавливают специальные светильники для потолка Грильято. Каждый светильник подключают к сети и фиксируют как минимум двумя подвесами.
Светильник Грильято светодиодный в металлическом корпусе
С первой попытки разобраться будет сложно, но достаточно освоить технологию один раз, и в дальнейшем получится собирать такие системы очень быстро. Рекомендуем посмотреть технологию установки на видео:
Схема сборки
В первую очередь по всему периметру, где будет выполнено крепление «Грильято», закрепляют металлический уголок (стартовый). Следующим этапом фиксируются профили длиной 2,4 м. Они соединяются между собой элементами длиной 1,2 м, расположенными перпендикулярно. В свою очередь, профиль длиной 1,2 м соединяется между собой элементами длиной 60 см. В последнюю очередь закрепляют собранные ячеистые модули. Стартовый уголок используется обычный, такой же, как при монтаже других типов потолков.
Подготовительный этап — разметка. С помощью лазерного или пузырькового уровня определяют, где будет проходить стартовый уголок, и наносят разметку. Саморезами или дюбелями фиксируют уголок. Между профилем и основным потолком должно быть расстояние не менее 15 см, можно больше (до 1 м), если позволяет высота помещения. Отступ нужен для регулировки длины подвесов, чтобы можно было сориентировать конструкцию «Грильято» строго горизонтально.
Монтаж подвесов и каркаса
Вдоль стен обозначают высоту будущей конструкции. По всему периметру размещают угловой профиль.
На перекрытии размечают точки крепления. Сверяются с чертежом, на котором обозначено расположение несущих профилей и светильников. Рекомендуемый шаг — 80 см.
Собирают подвесы, состоящие из трёх частей — двух проволок и соединяющей их скобки. Одна из них монтируется к потолку в отмеченной точке, по принципу анкерного крепления. Ко второй будет подвешиваться профиль.
К подвесам монтируют длинные направляющие. В тех местах, где размера не хватает, соединяют стыковочными элементами. Детали заводят внутрь обоих профилей до щелчка.
Поперёк укладывают средние, а между ними — короткие. Если помещение небольшое, можно использовать только два вида подходящего размера. К профилям 2400 мм крепятся 1200 или 600.
У стен укладывают короткие части направляющих, которые предварительно подрезают по расстоянию между длинным профилем и стеной. Один край (стандартный) крепят к каркасу, второй (обрезанный) укладывают на уголок.
В результате получается конструкция в виде больших квадратов. Нивелиром проверяют, чтобы система была строго горизонтально. Если нужно поправить высоту, регулируют длину подвеса.
Виды и размеры ячеек
Внешние габариты кассеты — 600 х 600 мм. Панели собирают из алюминиевых профилей. В зависимости от их формы и взаимного расположения получается разный рисунок. Потолок можно собрать из одинаковых панелей, тогда получится единая решётчатая поверхность. Использованием разных видов выделяют функциональные зоны.
Стандартная ячейка
Чаще всего берут Т-образный профиль высотой 40 мм и толщиной 10. Его соединяют между собой на равном расстоянии. Получаются квадратные ячейки с такими сторонами:
- 40 мм;
- 50 мм;
- 60 мм;
- 75 мм;
- 86 мм;
- 100 мм;
- 120 мм;
- 150 мм;
- 200 мм.
Чем больше промежутки, тем прозрачнее конструкция. Если помещение невысокое или нужно скрыть коммуникации, выбирают более частые решётки, 60 х 60 мм и меньше.
Нестандартная ячейка
Профили находятся на разном расстоянии друг от друга, образуя квадраты и прямоугольники. Получается рисунок в виде двойной или тройной клетки, ячеек, отличающихся по размеру. Они могут быть не только квадратными, но и вытянутыми. Подобный потолок привлекает больше внимания.

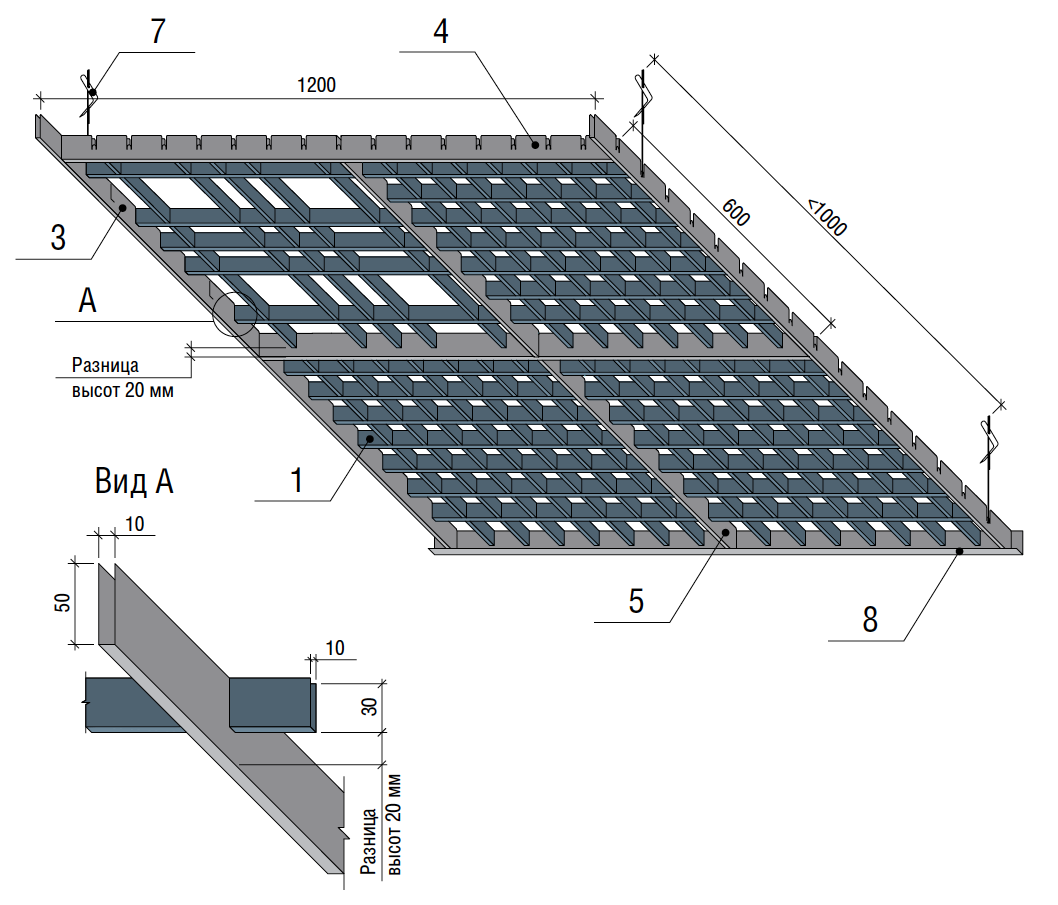

Разноуровневый потолок
Кассеты собирают из профилей разной высоты. Получается чёткий геометрический рисунок.
Блок одного уровня легко достать. Этот вид грильято удобен, когда часто нужен доступ за потолок (например, если там расположены коммуникации).
Ячейки-жалюзи
Профили создают рисунок вытянутых прямоугольников. Такой тип подходит для длинных и узких помещений. Ели ячейки расположить поперёк, комната зрительно расширится.
Рисунок создаёт декоративный эффект, который напоминает реечный потолок. Поверхность смотрится не так строго, особенно если подобрать нестандартный цвет.
Пирамидальные
Этот тип ячеек собирают из Y-образных профилей. Потолок получается менее прозрачным, пространство воспринимается более глубоким. Поверхность уменьшает количество шумов (примерно в 4 раза эффективнее стандартной).
GL15
Этот вид потолков грильято отличается габаритами профилей. Высота составляет 37 мм, а ширина — 15. Размеры ячеек такие же, как в стандартных решётках.
GL15 жалюзи
Для этого типа кассетного потолка используются такие же профили, как и в предыдущем случае. Но промежутки между ними не квадратные, а вытянутые.
Сборка и монтаж декоративных решеток
Для изготовления декоративных решетчатых панелей используют два типа короткого профиля по 60 см. Планки первого типа имеют пять вырезов или пазов, расположенных вдоль нижней кромки. На рейках второго типа замки вырезаны по верхней кромке. Это позволяет выполнить сборку решетки без механического крепежа.
Собирать решетки долго и скучно, поэтому некоторые мастера используют следующий прием монтажа панели:
- Два одинаковых профиля выкладывают параллельно друг другу на столе в вертикальном положении;
- В крайние пазы вставляют рейку второго типа, получается П-образная конструкция;
- Остальные планки просто одеваются на базовые и протягиваются, сначала до самых крайних пазов, затем устанавливают остальные, приближаясь к первой рейке.
В результате получается конструкция, изображенная на фото.
После сборки всех решеток можно переходить к монтажу панелей на уже готовый каркас потолка Грильято. Процедура укладки декоративных элементов достаточно проста, необходимо завести решетку в окно между поперечиной и несущим профилем и уложить концы панели с замками в пазы каркаса.
Понятно, что монтаж декора потолка Грильято требует огромного терпения, так как, несмотря на высокую точность изготовления элементов каркаса, все же приходится прилагать небольшое усилие, поэтому работать необходимо с максимальной осторожностью. Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу
Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить
Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить
Монтаж последних рядов решеток, которые примыкают к стене и которыми завершается сборка потолка Грильято, выполняется с небольшой модификацией. Панель может получиться короче стандартного размера, поэтому ее приходится обрезать ножницами по металлу. Режется металл идеально, достаточно лишь пройти ножницами отдельно по каждой боковине, а центральную полку просто переломить.
Если последние панели Грильято подрезать не нужно, то перед монтажом лишь потребуется точно срезать ножницами замки на торцах, зацепить оставшимися пазами за лепестки каркаса и уложить решетку на рейки. Обрезанный край будет опираться на стартовый уголок потолка.
После завершения монтажа каркас потолка Грильято приобретает достаточно большую жесткость и прочность, поэтому случайное касание или несильный толчок не нанесет никакого вреда конструкции.
