Особенности прямых лестниц и 5 их конструктивных составляющих

Как рассчитать уклон и другие параметры лестницы

На безопасность и удобство лестницы влияет не только её уклон, но и другие параметры конструкции. Причем все они взаимосвязаны. Например, высота ступеней влияет на крутизну, а угол наклона лестницы на количество ступеней и т.д.

Основные параметры для расчетов

Чтобы определить угол наклона лестницы в частном доме, вам потребуются следующие данные:

Глубина ступени (или ширина проступи). Она должна быть такой, чтобы стопа взрослого человека удобно вставала на неё как при подъеме, так и при спуске. Если она будет небольшой, комфортно встать на ступеньку не получится, а угол наклона лестницы на второй этаж увеличится, что сделает её опасной. А слишком широкая проступь вынуждает сбиваться с шага и делает лестницу пологой, занимающей много места.

Схемы лестниц с разной глубиной ступеней для сравнения

• Высота ступени – это то расстояние, на которое вы поднимаетесь по вертикали при каждом шаге. Чем оно больше, тем меньше ступеней будет у лестницы, и тем круче она получится.
• Длина шага – расстояние, преодолеваемое взрослым человеком среднего роста за один шаг по горизонтальной поверхности.

Оптимальные значения этих параметров давно определены и известны. Как и соотношения между ними, позволяющие создавать комфортный наклон лестницы. Изменяя эти значения в допустимых пределах, можно разработать несколько проектов лестницы и выбрать из них самый подходящий.

Пример расчета

Самые удобные и безопасные лестницы для наклонной поверхности те, при ходьбе по которым не приходится искусственно уменьшать или увеличивать привычную длину шага. Для каждого человека она своя, но её значение обычно находится в пределах 60-65 см.

Возьмём для наших расчетов размер шага, равный 63 см. Высоту ступеней рекомендуется делать 16-19 см, а ширину проступи 25-33 см.

На схеме видно, что параметры ступеней изменяются в зависимости от уклона

Опытным путем высчитано, что наиболее удобной является лестница, у которой сумма ширины проступи и двойной высоты ступени равна длине шага. Эта формула дает оптимальный угол наклона лестницы.

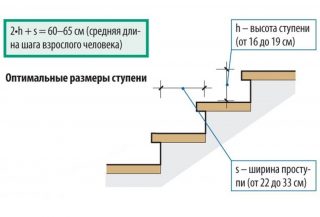

Формула для подбора параметров ступеней

Путем подбора выясняем, что нам более всего подходят значения h = 17 см, s = 29 см. Приступаем к расчетам.

• Чтобы определить количество ступеней, нам потребуется измерить высоту этажа. Допустим, она равна 260 см.
• Количество ступеней узнаем, разделив высоту этажа на высоту одной ступени: 260 делим на 17, получаем 15,3. Округляем это значение до 15.
• Так как оно получилось не целым, высота ступени изменится. Её точное значение определяем обратным делением: 260 : 15 = 17,33 см.
• Теперь, используя приведенную выше формулу, рассчитаем ширину проступи: 63 – 17,33х2 = 28,34 см.
• Умножив полученную ширину проступи на количество ступеней, узнаем, сколько метров займет лестница в горизонтальной проекции. Мы вправе сделать это, так как угол наклона ступеней лестницы равен 180 градусам – то есть, они должны располагаться строго горизонтально и параллельно полу. 28,34 х 15 = 425,1 см или 4,25 метра.

Схема лестничного марша

Здесь придется прерваться и убедиться в том, что у вас есть эти четыре с лишним метра для установки лестницы. Если нет, что чаще всего и случается, придется начать все расчеты сначала и подумать над винтовой или двухмаршевой конструкцией с поворотом на 90 или 180 градусов. В этом случае, каждый пролет рассчитывается по отдельности.

Но пока допустим, что мы располагаем необходимым пространством, и продолжим. Используя теорему Пифагора, узнаем длину пролета. Квадрат этой длины должен быть равен сумме квадратов катетов, коими являются длина горизонтальной поверхности и высота этажа: 2602 + 4252  = 248225

Извлекаем квадратный корень и получаем длину пролета 498 см. Это гипотенуза нашего прямоугольного треугольника, которая и поможет нам определить угол наклона лестницы. Синус этого угла находим, разделив высоту этажа на длину пролета: 260 : 498 = 0,522

Воспользовавшись найденной в интернете таблицей Брадиса, узнаем, какому углу соответствует найденный результат.

Таблица Брадиса для определения углов

Получаем примерно 31,5 градуса. Это стандартный угол наклона лестницы для жилых помещений. Значит, наши расчеты верны, и лестница получится вполне удобной. И у нас даже есть возможность увеличить этот угол, чтобы уменьшить занимаемое ею место.

Например, если сделать его равным 40 градусам, то в горизонтальной проекции лестница займет уже 404 см: 260 : 0,643 = 404.

Однако изменятся и параметры ступеней. Если оставить прежним их количество и высоту подступенка, ширина проступи станет равной 404 : 15 = 26,9 см. Что вписывается в рекомендуемые значения. Но вы можете ещё «поиграть» с цифрами, изменяя количество ступеней, их глубину и высоту, чтобы подобрать оптимальные для себя размеры.

Особенности расчета угла наклона лестничного пролета

Для того, чтобы рассчитать оптимальный уклон, необходимо определиться с частотой использования конструкции и необходимых ее размеров. Например, для приставного пролета и традиционной лестницы эти показатели будут отличаться.

Что нужно учесть при выполнении расчетов:

• количество ступеней, которые сделают передвижение комфортным;
• особенности эксплуатации;
• прочность конструкции;
• тип применяемых материалов;
• место монтажа.

Для удобства обязательно учитывается возрастная категория лиц, которые будут передвигаться по пролету.

Двухпролетная лестница в двухэтажном доме с углом 45 градусов Источник pinterest.ru

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли	Минимальный уклон крыши
в градусах	в %	в соотношении высоты ската к заложению
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)	0-3°	до 5%	до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)	от	15
Фальцевая кровля	от 4°
Ондулин	5°	1:11
Волнистые асбоцементные листы (шифер)	9°	16	1:6
Керамическая черепица	11°	1:6
Битумная черепица	11°	1:5
Металлочерепица	14°
Цементно-песчанная черепица	34°	67%
Деревянная кровля	39°	80%	1:1.125

Лестница на плане

Чертить обычный план или подробный план помещения нужно для того, чтобы показать точное место расположения объекта в здании или за его пределами. Карандашом нужно показать вид всех деталей, которые будут в реальном времени установлены при сооружении лестницы.

А именно нужно учесть:

Для того чтобы определить ширину лестничного марша, нужно первоначально учесть пропускную способность конструкции
Если быть точнее, то уделить внимание тому, какое среднее количество людей будет перемещаться по ней каждый день.
Помимо этого, на ширину лестничного марша влияет то, какая площадь отведена под строение, а также учесть планировку здания.
Специалисты не рекомендуют в жилых частных домах устанавливать слишком широкие лестницы, так как это потребует дополнительных мер предосторожности, чтобы полностью обезопасить сооружение.
Однако, лестница в частном доме должна быть максимально прочной и устойчивой, так как вполне возможно, что по ней будет подниматься мебель и строительные материалы для ремонта второго этажа и чердака.. В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений
Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей

Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м

В целом, вид лестницы зависит и от личных предпочтений владельцев здания, ведь она влияет на интерьер и стиль внутренних помещений. Помимо безопасности, лестница должна свободно пропускать людей без препятствий и других сложностей. Если достаточно, чтобы по лестнице могли свободно пройти два человека, то ширину не стоит делать более 1,2 м.

Перила, поручни

Перед установкой перил следует выяснить:

• высоту перил;
• высоту опорных тумб;
• ширину и длину поручней.

Удобной принято считать высоту перил 90 см. На этом уровне рука свободно располагается на поверхности. Человеку не нужно прилагать усилия, чтобы поднимать либо опускать кисть.

При определении высоты опорной тумбы учитывают метод монтажа. Если она устанавливается на проступи, ее высота совпадет с высотой перил. Если монтаж проводится в поверхности пола, суммируется и высота от пола до .

Ширина поручней в 10 см считается достаточной для того, чтобы комфортно располагаться на горизонтальной поверхности, хорошо зафиксировать кисть.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

• Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
• Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.

• Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
• Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
• Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
• Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
• Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
• Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Разновидности

Проем под лестницу на второй этаж может иметь различную форму. В зависимости от конструктивного исполнения выделяют несколько видов проемов для лестницы:

• Круглой формы. Этот тип используется при установке винтовых лестниц. Он смотрится очень аккуратно, оригинально и изящно.
• Прямоугольной формы. Именно такой проём чаще всего конструируют при установке лестниц в частных домах. Этот вид наиболее прост в плане проектирования и дальнейшей отделки. Размеры проема должны соответствовать параметрам лестничного марша.
• В форме полукруга или овала. Эта разновидность также прекрасно подходит для винтовых конструкций, великолепно смотрится в совокупности со спиральной лестницей, имеющий разные обороты.
• Проем нестандартной формы. Обычно такие проемы являются частью уникальных дизайнерских интерьеров. Это могут быть трапециевидные формы, многоугольники или что-то другое. Хозяева стремятся создать в доме необычную оригинальную конструкцию, а полёт дизайнерской фантазии зачастую не имеет границ.

Лестница на второй этаж своими руками из дерева одномаршевая

Данная конструкция состоит из следующих элементов:

• косоуры;
• подступенки;
• проступи;
• перила.

С тем, что представляет собой каждый из этих элементов, мы уже разобрались, поэтому сразу переходим к главному.

Итак, высота одномаршевой лестницы на второй этаж должна быть такой же, как дистанция между этажами + перекрытия. Для упрощения расчета вначале необходимо определить габариты самих ступенек. Если с вами живут дети или пожилые родственники, то желательно, чтобы ступени были 15 сантиметров в высоту, в остальных же случаях эта высота может составлять 20 сантиметров. Превышать последнее значение нежелательно, поскольку подъем получится более крутым, а подниматься будет не так удобно.

Что же касается ширины ступеней, то она должна варьироваться в пределах от 20 до 30 сантиметров – конкретное значение зависит от того, сколько именно свободного пространства выделяется под лестничную конструкцию. Ведь чем ступеньки шире, тем больше пространства потребуется. Выбрать требуемые размеры, приступайте к подсчету длины основания и кол-ва ступеней. Берите суммарную высоту всей конструкции и разделите на высоту одного подступенка, а число, которое получите, округлите до целого и умножьте на значение глубины проступи. К примеру, вся лестница на второй этаж своими руками будет иметь высоту 300 сантиметров, а высоту каждого подступенка составит 20 сантиметров.

Здесь потребуется 15 ступенек, потому что:

300:20=15

И если ширина каждой ступеньки будет составлять 25 сантиметров, то основание должно быть 37,5 сантиметра в длину (15х25=37,5).

Пошаговая инструкция по изготовлению лестницы на второй этаж

Закончив с расчетами, начинайте изготавливать все необходимые элементы конструкции. Косоуры нужно изготавливать из твердого и плотного дерева, поскольку на них будет приходиться как вес людей, так и вес всей лестницы. Вырежьте шаблон из толстого картона, сделав вырезы, соответствующие габаритам ступенек, уклон при этом должен быть таким же, как угол наклона самой лестницы. Вырежьте на торцах косоуров пазы, посредством которых они будут крепиться к перекрытию и основе, а затем выполните разметку в соответствии с заранее сделанным шаблоном.

Чтобы справиться с последующей работой, вы должны подготовить:

1. электрический лобзик;
2. молоток;
3. шлифовальную машинку;
4. дрель;
5. уровень;
6. и, наконец, анкерные болты.

Возьмите лобзик и сделайте с его помощью выступы на косоурах в соответствии с разметкой, после чего тщательно отшлифуйте обе стороны. Далее вырубите в балках перекрытия крепежные отверстия или, как вариант, установите металлические опоры. В месте, где на первом этаже будет располагаться первая ступенька, установите опорный брус, зафиксировав его при помощи анкерных болтов. Затем установите косоуры, в обязательном порядке проверив уклон посредством уровня. Зафиксируйте косоуры сверху/снизу при помощи тех же анкерных болтов.

Теперь можете сделать сами ступеньки. Возьмите сухие доски, толщина которых составляет не менее 3,6 сантиметра; ширина в это время должна быть аналогичной ширине будущих ступенек или даже несколько больше.

Что же касается длины заготовок, то она должна быть такой же, как ширина всей конструкции (то есть, в пределах 80-120 сантиметров).

Завершив обрезку, тщательно отшлифуйте каждую заготовку с целью удаления неровностей и острых срезов. Сам процесс монтажа ничего сложного собой не представляет: промажьте нижние вырезы на косоурах с помощью столярного клея, приложите подступенки и выровняйте все по краям. Далее закрепите их, используя саморезы, а поверх уложите сами ступени. Если не будете использовать клей, то деревянные детали при нагрузке будут создавать скрипы.

Аналогичным образом уложите все ступеньки, после чего начинайте крепление перил. Балясины для перил делайте из квадратных брусьев или, как вариант, фигурных деревянных заготовок. Монтировать можете на каждой ступеньке или же через одну (все зависит от того, каковы характеристики пролета). Крепите саморезами, не забывайте закрывать шляпки декоративными заглушками. Ежели лестница на второй этаж своими руками будет находиться примерно посередине помещения, можете оборудовать перила сразу с каждой из сторон.

В конце готовую лестницу хорошенько отшлифуйте и обработайте антисептиком. Затем древесину покрасьте либо вскройте лаком

Важно, чтобы итоговая поверхность не была слишком гладкой – шероховатость ступенек значительно повысит безопасность жителей дома. Финишное покрытие наносите двумя-тремя слоями, причем до каждого нового слоя предыдущий должен целиком высохнуть

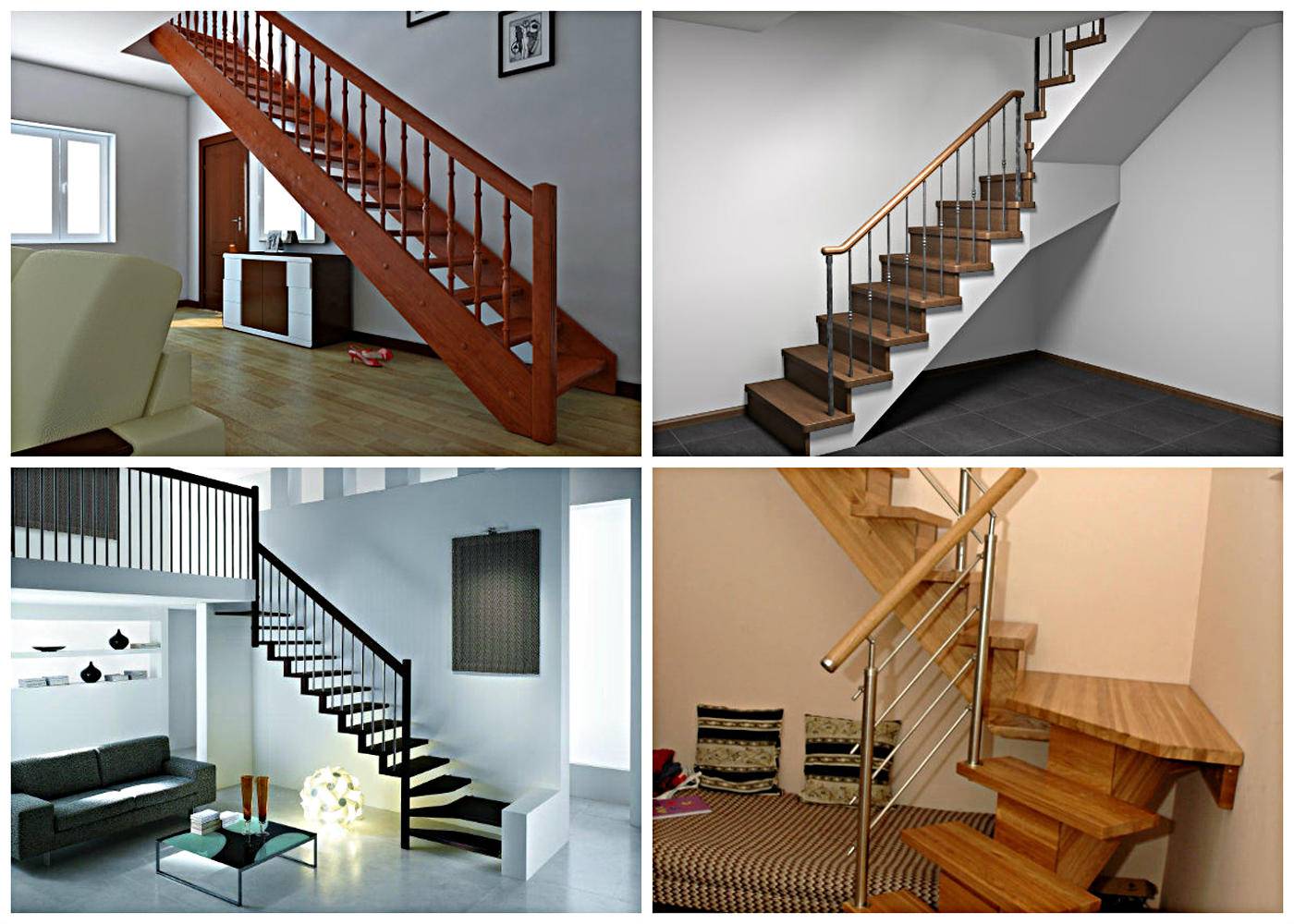

Дизайн лестницы в интерьере

Жилье для человека – не только возможность обезопасить себя от внешних воздействий и получить тепло. Современные люди планируют создание своего «гнездышка» так, чтобы находиться в нем было уютно и комфортно. В создании индивидуальной домашней атмосферы важную роль играет интерьер, а все элементы дома должны вписываться в общий стиль.

Забежная лестница в частном доме оформляется при помощи правильно подобранных материалов и цветовых решений. Вот несколько примеров сочетания изделий с интерьером разных стилей:

1. Классический стиль интерьера предполагает исполнение из древесины (преимущество отдается благородным породам). Приветствуется декор (но в меру, без наляповатостей) в виде резьбы.
2. Оформление дома в нейтральном стиле позволяет использовать для отделки, например, угловой лестницы на второй этаж, различные материалы. Главное правило – цветовое сочетание с остальными элементами интерьера, а также сдержанность и отсутствие излишеств.
3. Модерн – это вставки из металла и стекла, использование неоновой подсветки на ступенях, предпочтение современным цветовым решениям. Дом в стиле модерн может сочетать в себе несколько направлений в интерьере (хай-тек, урбанизм и т.д.). Поворотная лестница в таком доме должна быть заметной.
4. В стиле кантри часто оформляются загородные дачи. Это направление известно своей простотой. Поэтому лестницы строят также простыми. Используют в основном дерево натуральных оттенков, такое как ольха.

В каком бы стиле ни создавался частный дом, вписать в интерьер лестницу с забежными ступенями не составит труда. Главное – изучить данный вопрос и подойти к его реализации основательно.

Стандартные и допустимые размеры

От размерных показателей ступеней зависит наклон марша. Оптимально, если угол составляет 26 – 35°. Более крутые лестницы не подойдут пожилым людям, а пологие увеличат время подъема. В обоих случаях человек устанет гораздо больше, чем при наклоне под общепринятым углом.

В конструкции различают горизонтальную проступь и вертикальный подступенок. Первая деталь всегда обязательно присутствует в строении лестничного марша, вторую применяют по необходимости. В крутых маршах ступени подрезают по ширине, чтобы они соответствовали углу наклона.

Есть нормативные правила для ступеней:

• в эвакуационных маршах не должно быть меньше трех ступенек, один или два элемента не воспринимаются, особенно в сумерках, поэтому люди оступаются и падают;
• угол наклона для приставных трапов и лестниц —75 – 90°;
• для компактных переносных конструкций и стремянок —41 – 75°:
• удобные домашние —26 – 33°, менее комфортные — 33 – 41°;
• пологими считаются — 9 – 26°;
• к категории пандусов относят элементы под наклоном до 9°.

Высота ступеней

Подступенки — вертикальные плоские элементы, их устанавливают под каждую ступень. Современные конструкции проектируют воздушными, прозрачными, поэтому такие элементы могут не делать в строении лестницы.

Человеку комфортно подниматься, если высота ступеньки составляет около четверти от размера шага. Например, длина шага равна 60 – 80 см, значит нужна высота 15 – 20 см.

Следствие неправильной высоты:

• подъем менее 15 см проявит интуитивное желание шагать через одну ступень;
• высота больше нормы затруднит движение, некоторым категориям населения будет трудно поднимать ногу.

Ранее (до XIX века) лестницы строили без нормативных параметров. Потом инженеры стали задумываться о комфортной высоте. Наиболее приемлемой считают размер по вертикали на уровне 17 – 19 см. такое значение всегда подходит для стандартных габаритов лестничной клетки по высоте и длине.

Ширина ступеней

Размер стопы взрослого — 26 – 30 см. Для комфортного пользования лестницей нога почти всей подошвой должна опираться на плоскость. В результате оптимальный размер по ширине для ступени принимают на уровне 23 – 27 см.

Если наблюдается заступ одного горизонтально элемента на другой (по норме допускается 3 см), ширину ступени лестницы увеличивают до 26 – 30 см. Такой размер соответствует половине человеческого шага и считается наиболее комфортным.

Ступени различают по форме:

• прямые ступени располагают так, что задняя стенка нижней детали в проекции соответствует началу верхней степени;
• забежные — передняя плоскость верхней ступени нависает над нижним элементом, при этом задняя стенка предыдущей ступени заходит под верхнюю деталь — так ставят ступеньки винтовых конструкций и угловых с поворотом.

Ширина марша

Размер колеблется в пределах 90 – 135 см, такой разбег зависит от типа строения и назначения подъемного элемента. Количество ступеней в марше по норме не может превышать 18 штук. Если необходимо сделать больше, в конструкцию включают промежуточную площадку.

Ширина лестничного пролета зависит от пропускной способности и противопожарных требований:

• внутренние лестницы — минимальная ширина на уровне 80 см, максимальная — 140 см;
• двухэтажные строения — 90 см, многоэтажные и общественные здания — соответственно, 105 и 135 см;
• полезная ширина не должна быть менее 1,0 м, чтобы могли проходить два человека сразу или один проносил сумки в руках;
• между встречными маршами в пролете делают промежуток 50 см, размеры площадки — 120 см х 140 см (ширина, длина).

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

• На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
• Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

• Для расчета параметров лестницы используйте строительный калькулятор.
• Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
• Обязательно создавайте чертеж в масштабе.
• На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

• Скрытые и невидимые детали наносите пунктирной линией для наглядности.
• Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

• ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
• длина потолочного проема;
• высота потолка;
• толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

• Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
• Угол наклона лестницы.
• Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
• Размеры ступеней.
• Размеры лестничного марша.
• Параметры промежуточных или поворотных лестничных площадок.

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

• Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
• После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
• Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

• косоур, тетиву или другую несущую конструкцию;
• лестничные площадки;
• ограждения;
• перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Лестница на второй этаж прямая: оптимальные размеры

За основу для построения прямой и двухмаршевой угловой конструкций с переходной площадкой берутся требования, которые фиксирует ГОСТ и «Строительные нормы и правила».

Так, лестница в жилом помещении должна иметь такие величины:

1. Ширину лестничного марша в пределах полутора метров.
2. Высоту прохода в два метра или минимум на 50 мм больше роста самого высокого жильца.
3. Угол наклона в 35-45 градусов.
4. Высоту подступенка в 150-250 мм, глубину проступи – 250-350 мм.
5. Высоту поручней в 900 см и расстояние между балясинами в 15 см.

Прямая лестница на второй этаж – конструкция прочная и безопасная

Благодаря этим размерам можно спроектировать прочную и безопасную конструкцию, которой будет удобно пользоваться и взрослым, и детям, и пожилым людям.

Особенности расчета забежных ступеней

Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.

Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка 4.19 м.

Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша (4.19 м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.

Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.

Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.

Простой проект деревянной лестницы своими руками:

dizlandshafta

Полезно6Бесполезно1
