Пресс фитинги: 5 последовательных этапов установки

Преимущества неразъемного соединения

На первый взгляд, неразъемное соединение может показаться менее привлекательным, чем разборный стык. Ведь участок трубопровода нельзя будет починить в случае необходимости, а придется менять полностью.

Рекомендуем ознакомиться: Использование компрессионных фитингов при монтаже трубопроводов

Однако в случае с металлопластиковыми трубами и пресс-фитингами все с точностью до наоборот – эти соединения настолько прочны, что не нуждаются в ремонте.

Достоинства неразъемного соединения:

• Высокая надежность. Соединение можно эксплуатировать при давлении в 10 атм.
• Устойчивость к воздействию высокой температуры. Пресс-стык выдерживает любую температурную нагрузку, допустимую при эксплуатации металлопластика.
• Антикоррозийная устойчивость.
• Возможность эксплуатации в «закрытом» режиме. Пресс-соединение можно замуровывать в стены или пол. Оно не нуждается в обслуживании или ремонте.
• Простота установки. Установка пресс-фитингов не требует дорогостоящих инструментов и специальных навыков.
• Цена деталей сопоставима с компрессионными фитингами, а часто бывает ниже.

Как крепить к стенам

При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.

Клипсы для монтажа металлопластиковых труб на стену

Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если все выложено ровно, как по линеечке.

Конструктивные особенности обжимных фитингов

Пресс-фитинги для соединения труб из металлопластика состоят из следующих конструктивных элементов:

• корпуса, изготавливаемого преимущественно из латуни (по форме корпуса можно определить тип соединительного элемента (муфта, тройник или угол));
• сделанной из нержавейки гильзы, которая составляет основу конструкции прессовых (обжимных) фитингов (наружная поверхность такой гильзы подвергается обжиму, когда фитинг данного типа монтируют на металлопластиковую трубу; когда гильза будет обжата на трубе посредством специального пресса, она уже не сможет вернуться в свое первоначальное состояние);
• клипсы из эластичных материалов, выполненной в форме колечка (назначение клипсы в фитинге состоит в том, чтобы обеспечить соединение его корпуса с гильзой; кроме того, клипса в пресс-фитингах играет роль изолирующей прокладки, которая защищает элементы соединения от негативного воздействия на них гальванотоков).

При соединении металлопластиковых труб пресс-фитингом нет необходимости в использовании смазки или герметика. Герметичность и надежность соединения между металлопластиковыми трубами в таких случаях обеспечивается за счет обжима фитингов, который осуществляется с помощью специального инструмента.

Варианты соединения металлопластиковых труб

Сшитый полиэтилен, в отличие от распространенных полипропиленовых труб, не поддается свариванию, поэтому для соединения его отрезков используют различного вида технологии: обжимные и надвижные муфты, резьбовые гайки с цангами, удерживающие колодки.

Для проведения работ не требуется профессиональной подготовки и высокой квалификации, сделать качественное соединение под силу любому домашнему умельцу.

Рис. 3 Пластиковые изделия из PVDF и PPSU — разновидности

Обжимными пресс фитингами

Металлопластиковые фитинги обжимного принципа действия выпускают в разных модификациях, все они состоят из следующих основных элементов:

Корпус. Основная деталь фурнитуры, изготавливается из латуни либо бронзы, часто имеет оцинкованное покрытие, в зависимости от назначения выполняется в виде переходников, уголков, тройников, крестовин, водорозеток.
Гильза. Крепежный элемент, предназначенный для фиксации корпуса в полости трубы, основным материалом изготовления является нержавеющая сталь марки AISI 304, в дешевой арматуре иногда используют алюминий. Гильза обычно встраивается в корпус фитинга, в некоторых модификациях она располагается отдельно и перед фиксацией вставляется в пазы основной части. Для контроля глубины погружения металлопластика многие модели имеют смотровые окошки, расположенные в ближней к корпусу области.
Кольца. Входной корпусной штуцер пресс-фитинга оснащен уплотнительными кольцами, при монтаже между трубой и его корпусом вставляется фторопластовая кольцеобразная диэлектрическая прокладка.

Рис. 4 Конструктивное устройство пресс-фитингов для соединения металлопластиковых труб

Компрессионными фитингами

В отличие от прессовочных моделей, требующих для монтажа специального инструмента, пресс-клещей, установка компрессионных видов проводится вручную, арматура включает в себя следующие элементы фитингов:

Штуцер. Элемент вставляется внутрь трубы, выполняется из цветных металлов (оцинкованная латунь), имеет на своей поверхности канавки, в которые вставлены герметизирующие кольца и наклонные ребра, препятствующие размыканию соединения.
Кольцо. Обжимное кольцо (сухарь) имеет диагональную прорезь и ребристую внутреннюю поверхность для улучшения контакта, выполняется из цветных металлов.
Накидная гайка. Соединяется с фитингом посредством резьбы через обжимное кольцо, прижимая его к внутреннему штуцеру сквозь трубную оболочку, выполняется из оцинкованной латуни.
Прокладки. При монтаже соединения обязательно используются изоляционные прокладки из фторопласта или тефлона, на внутренний штуцер одеваются резиновые кольца.

Связано это с тем, что при длительной эксплуатации (около 10 лет) в результате температурных перепадов может произойти самоотвинчивание накидной гайки — это вызовет появление течи. При наружном использовании проблему легко обнаружить и устранить, слегка поджав гайку разводным ключом или в случае необходимости заменив прокладки.

Рис. 5 Компрессионные резьбовые фитинги — конструкция

Пуш фитингами

Использование пуш-фитингов является последней инженерной разработкой в области соединительной сантехнической арматуры, их установка во внутреннюю трубную поверхность происходит в течение секунды. Основными элементами устройства являются:

Корпус. Содержит фитинг с уплотнительными кольцами, вставляемыми внутрь трубы, изготавливается из цветного металла или пластика (полифенилсульфон PPSU). Выполняется в виде соединительных муфт, уголков, тройников, водорозеток.
Удерживающая колодка. Выполнена из того же материала, что и корпус, фиксируется на его контактном кольце, образуя неразборное соединение.
Кольца. Помещаются между колодкой и корпусом, включают в себя распорное и тарельчатое кольца.

Пуш-фитинги фиксируются путем проталкивания в трубу входного штуцера, при этом происходит щелчок, и арматура надежно закрепляется на трубе, ее отличительная особенность — возможность вращения на 360 градусов вокруг своей оси. Для монтажа пуш-фитингов нужен специальный инструмент который стоит дорого.

Рис. 6 Пуш-фитинг для стыковки металлопластика — устройство

Предшественником пуш-фитингов можно считать фурнитуру от компании John Guest, разработанную еще в 1974 году. Соединение под названием John Guest Speedfit монтируется в течение нескольких секунд и является разборным, рассчитано на многоразовое использование, для повышения герметизации на поверхность трубки одевают уплотнительное кольцо. В настоящее время подобная система широко применяется в системах обратного осмоса — фильтрах для тонкой очистки и опреснения воды.

Технология монтажа и замены фитингов

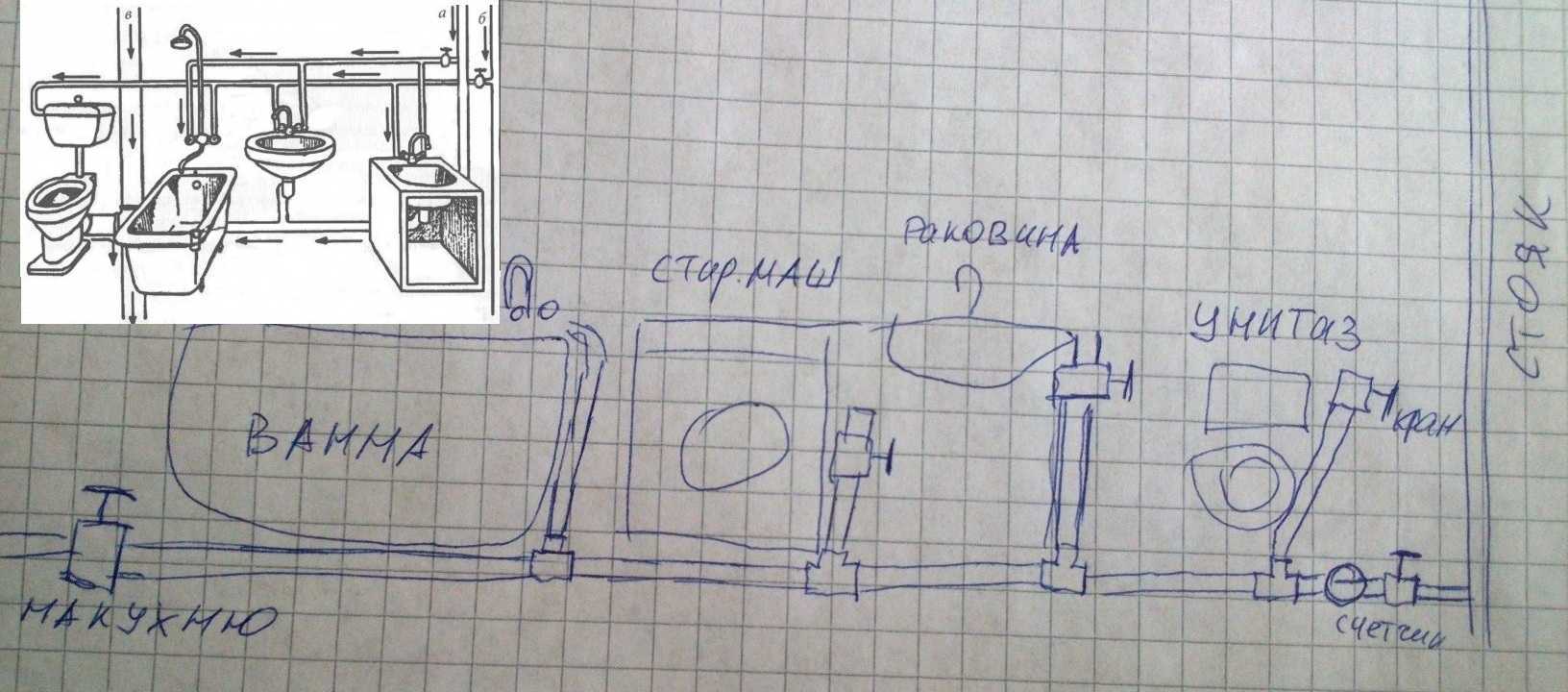

Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:

• Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.
• Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
• Набор гаечных ключей.
• Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.

Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:

• От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
• Край отрезка внимательно осматривается, и при необходимости выравнивается.
• Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
• При помощи калибратора восстанавливается геометрия обрезанного края.

Дальнейший порядок монтажа непосредственно зависит от типа фитинга.

Компрессионный фитинг:

• На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
• Конец трубы до упора вставляется в фитинг.
• Далее, кольцо надвигается на фитинг.
• На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.

Пресс-фитинг:

• На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
• Труба насаживается на фитинг до упора.
• Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
• После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
• На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.

Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.

После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.

Как крепить фитинги для труб PEX

Поперечно-сшитый полиэтилен относится к термопластичным полимерам. При монтаже его элементов можно применять методы сборки полиэтиленовых трубопроводов других видов. Однако существенное отличие заключается в эластичности материала, благодаря чему фитинговые соединения получаются более герметичными, при этом сварка проходит при более высоких температурах.

Известно три способа соединения труб PEX.

С помощью:

1. компрессионных фитингов;

2. некомпрессовочных фитингов;

3. электросварных фитингов.

Какой из них следует выбрать, зависит от давления в магистрали и от типа соединения (разъемное/неразъемное).

Монтажные работы с трубами PEX требуют следующих инструментов:

• гаечный ключ;

• нож-секатор;

• ручной или гидравлический пресс;

• расширители нужных диаметров;

• фитинги.

При креплении фитингов убедитесь, что они предназначены для установки именно на металлопластиковые либо на трубы PEX. При установке водопроводных систем используйте теплоизоляционные подложки и прокладки. Это поможет защитить систему от образования конденсата (для магистралей с холодной водой) либо от потерь тепла (для труб с горячей водой).

Перед тем как начать монтаж трубы PEX, следует закрепить их специальными скобками. Это позволит сохранить приданную трубе форму.

В настоящее время большинство соединений труб PEX осуществляется либо электродиффузионными муфтами, либо с помощью пресс-фитингов. Выбор определяется диаметрами соединяемых изделий. Для монтажа, как правило, используется комплект инструментов, выпускаемых ведущими производителями мира.

Соединения труб PEX диаметром от 16 до 40 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав его под углом 90° с помощью трубных ножниц;

• на торец трубы надеть гильзу (фаской в сторону фитинга) и развальцевать конец ее специальным инструментом;

• вставить фитинг в подготовленный торец трубы, а само соединение – в запрессовочную насадку;

• при помощи этой насадки надвинуть до упора гильзу на фитинг;

• произвести визуальный контроль соединения.

Соединения труб PEX диаметром от 40 до 110 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав ее фрезой под углом 90°;

• гильзу надеть на трубу, конец ее развальцевать расширительной насадкой, вставленной в универсальный инструмент;

• ввести фитинг в подготовленный торец трубы и дождаться, пока труба обожмет его благодаря свойству восстановления формы;

• заменить в универсальном инструменте расширительную насадку на запрессовочную;

• с ее помощью надвинуть гильзу на фитинг до упора;

• произвести визуальный контроль соединения.

Соединение труб PEX электродиффузионными муфтами с помощью сварочного аппарата:

подготовить конец трубы PEX, обрезав ее либо ножницами, либо фрезой под углом 90° и разметить зону зачистки от наружного кислородонепроницаемого слоя согласно рекомендуемым в таблице данным.

Таблица. Глубина зоны зачистки края трубы от кислородонепроницаемого слоя в зависимости от глубины посадки в электродиффузионную муфту (в мм):

Глубина посадки	20	25	32	40	50	63	75	90	110	160
Зона зачистки	30	30	35	39	44	53	56	66	67	81

• зачистить наружный барьерный слой вручную или помощи специального приспособления, очистить и обезжирить зону сварки растворителем;

• надеть электродиффузионную муфту на зачищенный торец трубы и вставить вторую соединяемую с ней трубу в электросварную муфту;

• подсоединить кабель сварочного аппарата, соблюдая полярность (по цвету провода и контактного гнезда муфты) и включить аппарат;

• проверить соединение на предмет полного вхождения труб PEX в электросварную муфту;

• включить режим сварки и после звукового сигнала вынуть кабель из контактных гнезд электросварной муфты;

• произвести визуальный контроль готового соединения.

Рабочее давление в трубопроводе можно давать только после остывания соединения, которое при комнатной температуре длится приблизительно:

• 20 минут для труб PEX диаметром 20–63 мм;

• 30 минут для труб PEX диаметром 75–110 мм;

• 70 минут для труб PEX диаметром 160 мм.

Рекомендации по выбору

Выбирая пресс-фитинги для работ с металлопластиком и решая вопрос о том, какой из них хороший, а какой не слишком качественный, можно придерживаться следующих рекомендаций.

Поскольку корпус качественного пресс-фитинга производится преимущественно из латуни, которая является достаточно тяжелым металлом, следует оценивать вес выбираемых изделий: они не должны быть слишком легкими. На корпусных деталях пресс-фитингов в обязательном порядке присутствует маркировка, которая, если такие изделия качественные, должна хорошо читаться

Внешний вид гильзы – еще один параметр, на который следует обращать внимание, выбирая пресс-фитинг. В изделиях низкого качества гильза может быть изготовлена из тонкого металла и внешне будет отличаться от всего фитинга

Получить надежное соединение, если пресс-фитинг оснащен такой гильзой, не получится, поскольку она не будет равномерно обжиматься вокруг поверхности соединяемых металлопластиковых труб.

Таким образом, чтобы пресс-фитинг качественно обжимал металлопластиковые трубы, к выбору такого изделия следует подходить ответственно и со знанием дела.

Устанавливаем пуш-фитинг своими руками

Максимально упрощённое изделие, для монтажа которого даже разводного ключа не надо, только верные руки. Последовательность установки следующая: берём пуш-фитинг и вставляем в него трубу до упора. Чтобы определить усилие, достаточно заглянуть в специальное контрольное отверстие – как только в нём покажется конец изделия, то можно прекратить проталкивание.

Пуш-фитинги для быстрого монтажа

Пуш-фитинги особенно актуальны, когда возникает вопрос как быстро соединить металлопластиковую трубу с металлической. Преимуществ данного соединения очень много:

• Как говорилось раннее, для монтажа не требуется инструмент. Только пуш-фитинг и изделия, которые необходимо соединить.
• Пуш-фитинги имеют продолжительный срок эксплуатации, выполнены из долговечных и надёжных материалов.
• Можно замуровывать в стену, в отличие от компрессионных фитингов. Очень удобно, когда нет желания постоянное контролировать и подтягивать соединение.

У пуш-фитингов масса плюсов, но также и имеется один существенный недостаток – дороговизна. Дешёвые изделия лучше не приобретать, так как пропорционально цене уменьшается их эксплуатационный срок. Следует обратиться в сантехнический магазин, где выбрать соединения от известных производителей.

Монтаж пресс-фитинга под сварку

МОНТАЖ ПРЕСС-ФИТИНГА ПОД СВАРКУ И ТЕРМОУСАДКА ТТЗ

До начала монтажа пресс-фитинга под сварку необходимо приварить к пресс-фитингу металлический патрубок длиной не менее 400мм

Внимание! Что бы избежать перегрева напорной трубы ИЗОЛА.ПРО, монтаж пресс фитинга без приваренного к втулке патрубка запрещен!

1. Надрезать защитную полиэтиленовую оболочку по окружности на глубину 10-15 мм (не более, чтобы не повредить напорную трубу ИЗОЛА.ПРО). Расстояние обрезки изоляции принимается с учетом последующего торцевания напорной трубы ИЗОЛА.ПРО (см. пункт 5) на рекомендованном расстоянии, указанному в таблице обрезки изоляции.

2. Пилой или ножом разрезать защитную оболочку от торца трубы до поперечного надреза.

3. Удалить защитную оболочку с конца трубы.

4. Отбить молотком теплоизоляцию с конца трубы

(ВНИМАНИЕ! Работы по удалению теплоизоляции проводить аккуратно, с целью избежать повреждения защитного слоя напорной трубы ИЗОЛА.ПРО.)

5. Выровнять торец напорной трубы ИЗОЛА.ПРО с помощью трубореза (обрезать перпендикулярно оси трубы).

6. Надеть торцевую термоусаживаемую заглушку(ТТЗ) на торец трубы (перед началом монтажа пресс-фитинга).

7. Надеть монтажную гильзу на напорную трубу ИЗОЛА.ПРО

(ВНИМАНИЕ! Монтажная гильза надевается, насечками на внутренней части, в сторону фитинга)

8. Надеть многоразовое съемное монтажное кольцо на пресс-фитинг под сварку Тип1. (для фитинга Тип 2 не требуется)

9. Закрепить на гидроцилиндре расширительную насадку требуемого размера.

Вставить расширительную насадку в напорную трубу ИЗОЛА.ПРО. • С помощью гидравлического насоса расширить торец напорной трубы на 60% от максимального хода. • Стравить давление в насосе, повернуть насадку на 30° и повторить предыдущую операцию расширив до 80% от максимального хода. • Стравить давление в насосе, повернуть насадку на 30° и расширить трубу до максимального значения.

10. Учитывая свойства материала напорной трубы по возврату в первоначальное состояние, после извлечения расширительной насадки незамедлительно вставить пресс-фитинг до упора в расширенную часть напорной трубы ИЗОЛА.ПРО.

Источник

Виды и ассортимент

Элементы соединения для труб из металлопластика (например, электросварная муфта ПНД) классифицируют по способам фиксации.

Такая классификация разделяет ассортимент на:

• разъемный фитинг – изделия закрепляются при помощи цанговых узлов с резьбовой парой;
• компрессионный фитинг – изделия закрепляются при помощи обжимного кольца и гайки;
• неразъемный или пресс-фитинг – изделия закрепляется при помощи запрессовки.

При выборе фитинга (как соединить трубу ПНД с металлической) нужно знать характеристики всех видов.

При руководстве ценой можно выбрать некачественные изделия. В этом случае места соединений не будут надёжны и долговечны.

Указанные выше виды элементов отличаются только способом закрепления, ассортимент у них один и тот же. Соединительные элементы, вне зависимости от производителя, подразделяются на четыре группы:

• муфты для стыка двух труб;
• крестовины и тройники, предназначенные для разветвления трубопровода;
• запорные элементы – кран, вентиль, клапан;
• фигурные элементы, предназначенные для обвода без соединения труб.

Возможны комбинации перечисленных элементов, например, крестовины с шаровым краном.

Перед приобретением фитингов лучше проконсультироваться с сантехником, который подскажет, в каком месте какой элемент наиболее уместен.

Классификация и виды

Классификация разделяет фитинги на разные виды в зависимости от назначения и способа соединения.

По назначению

В зависимости от целевого назначения фитинги бывают следующих видов:

Отводы и уголки. Устанавливаются в местах, где трубопровод меняет направление под определенным углом (от 45º до 120º).

Тройники и крестовины. Применяются для подключения к основной линии двух или трех ответвлений под прямым углом.

Муфты, американки. Используются для стыковки металлопластиковых труб одинакового диаметра.

Переходники. Соединяют изделия разных типоразмеров и материалов.

Заглушки. Устанавливаются на тупиковых линиях систем.

Фитинги запорного типа (краны, вентили, клапаны). Применяются для кратковременной или постоянной остановки движения потока в определенном направлении.

По способу соединения

В зависимости от способа соединения фитинги для металлопласта можно разделить на три вида:

1. Компрессионные (цанговые и обжимные). Состоят из корпуса, обжимного кольца, двух уплотнителей из синтетического каучука и накидной гайки. Образуют разъемное соединение. Предназначены для эксплуатации в трубопроводах диаметром 16, 20, 26, 32, 40 мм с рабочим давлением не выше 25 бар и температурным режимом до 115 ºС. Устанавливаются с помощью разводного или рожкового ключа. При выходе из строя их можно не менять полностью, а заменить только износившийся элемент.
2. Пресс-фитинги. Дают неразъемное монолитное соединение. Состоят из цельнолитого корпуса, гильзы, изготовленной из нержавейки, клипсы — эластичного кольца, соединяющего гильзу с корпусом. Могут использоваться при скрытой прокладке разводок систем отопления и трубопроводов теплого пола под стяжку. Устанавливаются с помощью гидравлической пресс- машины с микропроцессорным управлением или ручного аналога — пресс-клещей путем обжатия гильзы вокруг металлопластиковой трубы.
3. Пуш-фитинги. Применяются при любом виде монтажа, в т.ч. скрытом. Относятся к соединителям разъемного типа. Устанавливаются без использования инструмента. Состоят из корпуса, двух уплотнительных колец, внутренних обжимных колец с блокировочными пружинами, наружного кожуха с контрольными отверстиями. При установке соединитель просто надевается на подготовленный конец трубы до упора. Для контроля качества стыков используются окошки на корпусе.

Устройство фитинга металлопластиковых труб

Качественная установка невозможна без правильного соединения трубы с фитингом. Чтобы понять принцип их соединения, необходимо изучить конструкцию обжимного фитинга.

Он состоит из трех частей – корпуса (с одной стороны которого предусматривается либо резьбовое соединение, либо фитинг, а с другой находится штуцер с кольцевыми резиновыми уплотнителями), обжимной гайки и конусного кольца.

Именно эти три элемента и обеспечивают герметичность соединения. Работает такой разъем довольно просто – по мере затягивания гайки обжимное кольцо сдавливает трубу, заставляя ее плотно и с усилием облегать штуцер с резиновым уплотнителем.

Правила монтажа

Чтобы избежать переделок и лишних затрат на дополнительный материал, нужно сначала спроектировать схему водопровода, нанести на стены трассу прокладки труб и точное расположение всех приборов потребления, перекрытия, очистки и учета воды.

В местах прохода через стены следует аккуратно прорезать отверстия и вставить в них защитные кожухи. Их можно сделать из любых труб с большим диаметром, чем суммарный диаметр изделий, проходящих через этот кожух.

Водопроводные трубы в защитной гильзе должны свободно двигаться для предотвращения температурных деформаций. После прокладки труб кожухи следует закрыть декоративными заглушками.

После нарезки торцы водопроводных труб из металлопластика следует обработать калибратором и сделать необходимые фаски. Использовать пресс-фитинг нужно аккуратно, потому что в случае брака повторно обжать его не получится. Понадобится обрезка бракованного стыка, наращивание трубы и установка нового фитинга.

https://youtube.com/watch?v=c3LqTHbrJts

Чтобы прикрепить трубопровод к стенам, нужно воспользоваться клипсами. Их подбирают соответственно диаметру водопровода и вставляют в стену через один метр. Нельзя применять клипсы меньшего диаметра, чем монтируемые трубы. Последние не смогут свободно перемещаться в результате действия температурных расширений. Это приведет к деформации водопровода.

Аккуратная затяжка гаек на фитингах предотвратит повреждение резьбы и замену ставшего непригодным соединителя на новый. При изгибе нужно выдерживать допустимый радиус, иначе не избежать механических повреждений.

Если планируется водопровод скрытого типа, то требуется устроить смотровые люки для обслуживания компрессионных фитингов.

Температура окружающей среды во время работы не должна быть ниже +100 С. Не нужно покупать изделия без сертификата качества – можно стать обладателем подделки.

Мне нравитсяНе нравится

Технология выполнения работ

Для соединения труб на пресс фитингах, прежде всего, следует понимать, что такой стык может быть выполнен только один раз. Если вы ошибетесь с длиной трубы или выбором фитинга, то деталь будет испорчена и ее придется выбросить. Поэтому перед выполнением этой процедуры нужно точно отмерить необходимую длину трубы. Для обрезания следует использовать специальные ножницы, которые не снимают трубу, делая ее овальной.

После этого срезанный край трубы необходимо откалибровать. Эта операция немного увеличивает внутренний диаметр коммуникации, и пресс фитинг будет намного проще одеть на нее.

Для натяжной технологии эта операция необходима для того, чтобы увеличить не только внутренний, но и наружный диаметр трубы для последующей установки прессового кольца. Калибровка выполняется особым калибратором, для которого предусмотрены насадки под разные диаметры труб.

После того, как пресс фитинг вставлен на трубу он обхватывается прессовыми клещами в случае технологии обжима. Второй вариант при помощи гидравлического пресса на него натягивается кольцо.

Что такое пресс-фитинги

Поскольку металлопластиковые трубы нельзя сваривать, то их соединение осуществляется посредством дополнительных деталей для монтажа – фитингов.

Существует два вида соединений металлопластиковых коммуникаций: разъемные и неразъемные.

• Для разборного стыка используют фитинги с накидной гайкой, которая выполняет роль пресса. Такие детали называются компрессионными.
• Второй вид фитингов используется при монтаже неразъемных конструкций. Это детали без резьбы. Вместо гайки роль пресса выполняет стальная гильза. В процессе установки гильзу деформируют, вернуть ей первоначальную форму становится невозможным.

Следовательно, при монтаже металлопластиковых труб используют два вида пресс-фитингов:

• обжимные;
• надвижные.

Принцип действия у этих деталей одинаков. Отличие состоит в технологии монтажа. Для работы потребуется разный инструмент.

Пресс-фитинги для металлопластиковых коммуникаций выпускают из латуни или нержавеющей стали. Детали из латуни несколько дороже, но предпочтительнее стальных. Стальные пресс-фитинги в перспективе могут подвергнуться процессам коррозии. С латунными это исключено (при соблюдении технологии монтажа).

Пример разводки системы водоснабжения

Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги

Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком

Тип резьбы и ее размер подбираете в зависимости от вида используемого крана

Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.

Пример системы водоснабжения на металлопластиковых трубах

Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.

Договоритесь о возможности обмена

При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.

Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)

Когда и как начинать работу

Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.

Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах

После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.

Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.

Видео по теме

Еще раз о том, как правильно проводить монтаж металлопластиковых труб объяснят специалисты Valtek (Валтек), продукция которой считается одной из лучших на этом рынке.

Обжим пресс-фитингов. Как правильно делать

Пресс-фитинги отличны внешним видом и конструкцией. Но неизменной остается часть, помещающаяся в процессе работы в полость трубы. Обжимное кольцо, которое эту трубу скрепляет, также неотъемлемая часть фитингов.

Благодаря обжиму и получается добиться эффекта герметичности без использования дополнительных деталей скрепления.

Для того, чтобы соединение металлопластиковых труб получилось максимально эффективным, необходимо выполнять конкретные шаги:

1. Подготовить трубы к соединению. Специальными кусачками отрезается необходимая длина. Выполняется этот элемент жестким надавливанием при небольшом повороте трубы до того момента, пока она не будет аккуратно надрезана.
2. Калибровать трубы. Специальный калибратор сделает так, чтобы в процессе монтажа и резки труба не становилась овальной (как это обычно и бывает). Торцы трубы делают округлыми с помощью вращательных движений, предварительно вставив калибратор во внутреннюю полость.
3. Обжимная муфта. Она почти всегда представлена в виде широкой шайбы.
4. Штуцер тоже необходимо вставлять в трубу. Внутри уже должны находиться уплотнительное кольцо, а также специальные, служащие закрепителем, прокладки.
5. После всех подготовительных работ можно приступать к обжиму. Он выполняется специальным механическим, либо электрическим прессом для обжима. В домашних условиях всё чаще используются механические пресс-клещи.
6. При разведенных в стороны на 180 градусах рукоятях пресс-клещей вставляются втулки в раскрытую обжимную головку.
7. Втулки подбираются для каждой работы индивидуально, согласно диаметру трубы.
8. Далее необходимо расположить инструмент поверх муфты и соединить рукояти. Так проводится обжим и соединение штуцера и пластиковой трубы.
9. Убрать пресс-клещи для перехода к следующему участку можно вновь расставив в стороны его рукояти.

Соединенные таким методом трубы становятся прочными и герметичными. Считается универсальным для использования как в домашних условиях самостоятельно, так и для крупных объектов, монтируемых профессионалами.

Сфера применения

Металлопластиковые коммуникации на пресс-стыках используют в любом из возможных бытовых трубопроводах:

• при монтаже водопроводов, в том числе и с горячей водой;
• при устройстве системы отопления с рабочим давлением до 10 атм;
• при устройстве теплого пола;
• для скрытой прокладки электрических проводов;
• при переходе с одного трубопровода на другой;
• при соединении труб разного диаметра.

В промышленных масштабах металлопластиковые трубы используют:

• для транспортировки жидкостей (пищевых, в химической промышленности) с рабочим давлением не более 10 атм;
• для транспортировки газов, в том числе и сжатого воздуха;
• для защиты силового кабеля.

Рекомендуем ознакомиться: Резьбовые соединительные фитинги различных типов

Ограничения в сфере применения металлопластиковых труб состоят в необходимости в будущем разобрать коммуникации. Например, для изменения конфигурации или дополнительной разводки.

Классификация пресс муфт

Часто для соединения разных труб используют паяльник. Для замены труб проводят их демонтаж и отключают подачу воды. Дальше проводят нарезку труб требуемых размеров. Дальше начинают сварку. Но такие работы достаточно трудоемкие, да и стоимость сварочного аппарата высокая.

Трубы из металлопластика наиболее популярный вариант на рынке. С ними проще работать. Эти процессы можно выполнить своими руками. Для начала следует определиться с разновидностью фитинга.

Виды прессфитингов:

1. Переходные варианты. Применяются для пластиковых и стальных труб в одной точке соединения. Так можно скрепить два отрезка трубы.
2. Цанговые элементы. Используются для обжима цилиндрических деталей.
3. Пресс фитинги. Широко используются для водопровода и канализации. Это надежная и качественная система. Концы труб вставляются в фитинг и зажимаются специальным инструментом.

Фитинги – достаточно надежные элементы. Для большей герметичности используют сварку. Но это неоправданные траты, для использования достаточно муфт.
