Профили для гипсокартона размеры: ГКЛ длина, толщина и ширина, как удлинить вес, сколько на лист, какая экономия

Почему профиль

Гипсокартонная перегородка из профиля практична, проста в монтаже и позволяет добиться надежного крепления листов без привлечения сложных технологий. Безопасные конструкции служат долго и способны выдерживать сильное давление, толчки и удары.

Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.

Срок их службы измеряется десятилетиями. Еще один плюс – возможность использования вместе с дверными коробками.

Перегородки, созданные на металлическом каркасе, не разваливаются со временем, им не страшны трещины, чрезмерная сухость в помещении, в том числе при нахождении рядом с батареями.

При работе с металлом используют строительные инструменты, которые позволяют менять его форму. Например, слишком широкие, но невысокие потолочные профили 60 х 27 мм можно немного вогнуть внутрь, добившись укрепления перегородки.

С помощью металлических стоек и направляющих разного типа можно создать каркас для гипсокартонных перегородок, которые прослужат несколько десятилетий. При выборе профиля ориентируются на тип конструкции, место ее установки, использование дверной коробки в проеме. Существует несколько вариантов ширины и высоты металлических деталей, каждая из которых подходит для создания каркасов в любом помещении.

Применение и виды профиля для гипсокартона

У профилей, предназначенных для гипсокартона, есть несколько разновидностей, согласно их назначению. Профили, предназначенные для каких-либо отделочных материалов, часто находят применение не только в жилых квартирах, но также и в промышленных и сельскохозяйственных помещениях, в общественных зданиях и различных офисах. А все дело в том, что данный вид отделочных работ очень надежен и прост.

Профиль может быть использован для того, чтобы возводить легкие перегородочные стены, арки, различные полки и ниши, а также подвесные потолки. В зависимости от функции, которую будет выполнять данный каркас, профиль может быть разделен на категории:

угловой;
потолочный;
направляющий;
стоечный.

Ниже пойдет речь о том, как применять и какие есть размеры профиля для гипсокартона.

Стоечный профиль

Данный вид профиля предназначен для того, чтобы сооружать несущие конструкции каркаса – вертикальные стойки, на которые будут затем крепиться листы гипсокартона. Сечение стоечного профиля является швеллером, боковые части которого называются полками, а основание – спинкой. У данного профиля размер полки всегда составляет 50 мм, а вот спинка может иметь несколько размеров – 100, 75, 65 и 50 мм. Исходя из этого, размеры стоечного профиля могут быть такими: 50х50, 50х65, 50х75, 50х100.

Фактически профиль имеет ширину примерно на 1,5 мм меньше заявленной, благодаря чему обеспечивается прочное соединение с направляющим профилем, которое исключает деформацию.

Направляющий профиль

Уже из названия понятно, что данный вид профиля необходим для того, чтобы крепить к нему стоечный профиль. Также этот профиль используется для перемычек. Такой прием используется в том случае, когда производится монтаж дверных коробок в каркас.

Направляющий профиль может иметь несколько различных размеров: 40х50, 40х65, 40х75 и 40х100. Направляющий профиль имеет абсолютно такой же размер спинки, как и у стоечного профиля, а ширина полки у всех четырех видов составляет 40 мм, благодаря чему можно прикреплять листы гипсокартона непосредственно к ним.

У направляющего профиля существует еще один тип, который имеет размер 27х28 мм. Данный тип направляющего профиля может применяться в качестве основы, к которой можно будет крепить впоследствии подвесной потолок.

Потолочный профиль

Данный профиль используется для того, чтобы сооружать каркас, на который будет крепиться подвесной потолок. Потолочный профиль имеет размеры 60х27 мм, а его длина может иметь несколько значений – 3, 3,5 или же 4 метра.

Угловой профиль

Основное назначение такого профиля состоит в защите кромок листов гипсокартона от повреждений. Защите подлежат торцы перегородок и проемы. Состоит угловой профиль из двух полок, размером 31х31 мм, которые изготовляются из оцинкованного железа или алюминия. Угол между полками равен 90 градусам, а на самих полках имеется большое количество отверстий, которые зашпаклевываются при отделке, благодаря чему обеспечивается очень хорошее сцепление с листами гипсокартона.

Профиль для гипсокартона чаще всего имеет длину 3, 3,5 или 4 метра, но если есть такая необходимость, то может быть изготовлен профиль длинной до 7 метров. Один погонный метр профиля весит от 0,4 до 1 кг, в зависимости от того, какое он имеет сечение.

В этой статье были приведены основные размеры профиля для гипсокартона в зависимости от вида и назначения.

Калькулятор расчёта комплектующих для перегородки

Как видите, здесь нет ничего особо сложного, да, придется немного заняться вычислениями, но правильный их результат позволит эффективно использовать металлический профиль, так как вы будет знать точное его количество.

http://poschitat.online/kalkulyator-gipsokartonahttp://homelifehack.ru/strojmaterialy/gipsokarton/kreplenie-gipsokartona-skolko-samorezov-i-profilej-nuzhno/http://www.gipsoplita.ru/kalkulyator-rascheta-profilya-i-giposkartona.htmhttp://www.calc.ru/Profil-Dlya-Gipsokartona.htmlhttp://izgipsokartona.com/steni-i-peregorodki/raschet-profilej-dlya-gipsokartona.html

Виды кромок гипсокартона

Существует несколько видов стандартных кромок:

прямая (ПК). Этот вид кромок не предусматривает заделки швов;
с утончением (УК). Наличие такого торца позволяет заделать шов с использованием специальной шпатлевки и армирующей ленты из стекловолокна. Такая заделка сводит к минимуму появление трещин в местах стыковки;
лицевая полукруглая (ПЛК). Такая кромка позволяет шпатлевать стыки без использования армирующей сетки, что значительно ускоряет отделочные работы;
лицевая полукруглая с утончением (ПЛУК). Наличие закругления обеспечивает возможность заделки шва без армирующей ленты. С другой стороны, утончение позволяет армировать шов. Другими словами, заделать такой шов можно как с армирующей лентой, так и без нее;
закругленная (ЗК). Такая кромка предусматривает заделку шва с помощью гипсополимерной штукатурки.

Практика показала, что наибольшей прочностью и устойчивостью к образованию трещин обладают армированные швы.

Широкая популярность ГКЛ в современном строительстве обусловлена простотой обработки, универсальностью и доступной стоимостью. Для работы с гипсокартоном не потребуется каких-либо специальных инструментов, знаний и навыков. Монтаж гипсокартона вполне по силам любому домашнему мастеру.

Сравнительные технические характеристики ГКЛ и ГВЛ

В таблице представлены сравнительные характеристики для материалов толщиной 10 мм.

Параметры	ГКЛ	ГВЛ
Масса, кг/куб.м.	12,5	18
Плотность, кг/куб.м.	850	1200
Жесткость поверхности, МПа	18	22
Плотность при изгибе, МПа	3,5	5,3
Теплопроводность, Вт/мС	0,18	0,22

На рисунке представлены разновидности кромок и их сечение, что также является важным параметром

Геометрические параметры ГКЛ и ГВЛ

Рассмотрим размеры ГКЛ листов.

длина. Стандартная длина гипсокартона – 2, 2,5 и 3 метра. Некоторые производители предлагают длину – 1,5, 2,7, 3,3 или 3,6 метра. Для облицовки всей стены до потолка стоит выбирать длинные листы, так будет меньше швов;
ширина. Стандартный параметр – 1,2 метра. Предлагаются и листы шириной 0,6 метра. Они легко помещаются даже в легковой машине;
толщина. Для стен толщина ГКЛ может составлять 6, 9 или 12,5 мм. Плиты с огнестойкими качествами могут иметь толщину 15, 18 или 25 мм. Для потолков выбираются листы с толщиной 12,5 мм.

Некоторые размеры разных вариантов гипсокартона

Могут отличаться размеры влагостойкого ГКЛ.

Гипсоволокнистые плиты могут делиться на листы с прямой кромкой или с фальцевой. Стандартные размеры листа ГВЛ для стен представлены в таблице.

Параметры	Размеры, мм
Длина	1500, 2000, 2500, 3000
Ширина	500, 1000, 1200
Толщина	10, 12,5, 15, 18, 20

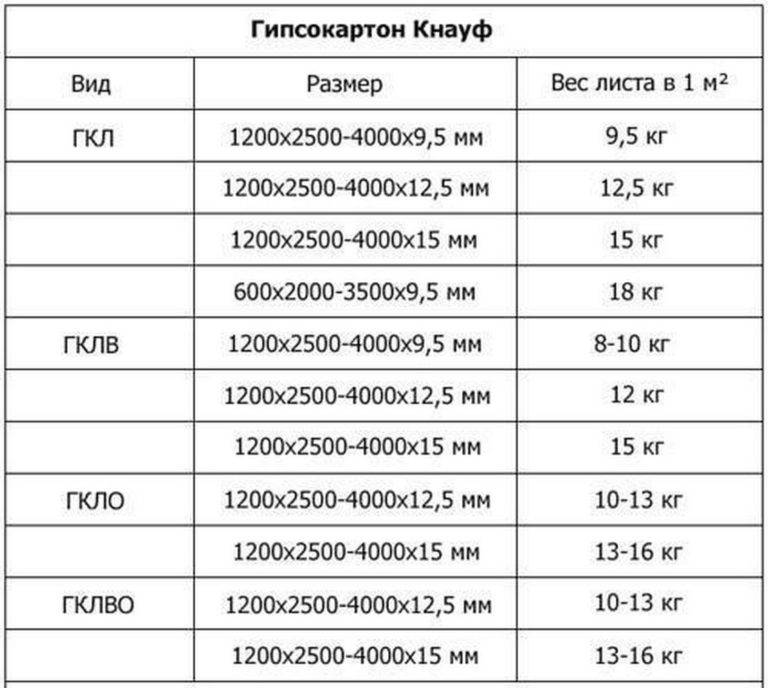

Вес ГКЛ и ГВЛ

Необходимо знать вес листа ГКЛ и ГВЛ, чтобы правильно рассчитывать нагрузку на сооружение, а также для определения качества изделия.

Чаще всего вес материала зависит от его толщины. В таблице можно посмотреть параметры ГВЛ разной толщины.

Толщина листа, мм	Описание и вес
10	Такие листы часто выпускаются размером 1200*2500. Их применяют для отделки потолков и стен. Вес квадратного метра составляет 12 кг, а лист имеет массу – 36 кг.
12,5	Подходит для участков, которым требуется особая прочность и стойкость к деформациям. Вес квадратного метра – 14 кг, а плита 1200*2500 – 42 кг.
15	Прочный материал применяется для перегородок и отделки фасада. Вес квадратного метра составляет 18 кг.
18	Чаще всего применяется для черного настила пола. Масса квадратного метра составляет 20 кг.
20	Этот материал применяется для отделки пола. Квадратный метр весит 24 кг.

Важно заранее рассчитать возможности будущей конструкции, еще перед монтажом. Так как ГВЛ достаточно массивный материал

Рассмотрим вес 1м2 ГКЛ в зависимости от толщины:

лист толщиной материала 6,5 мм весит 5 кг;
при толщине 9,5 мм масса составляет 7,5 кг;
лист с толщиной 12,5 мм — 9,5 кг.

Прочность

ГВЛ армирован волокном из целлюлозы, что делает данный материал особенно прочным. Такой обработки лишен стандартный гипсокартон. Гипсоволокно жестче при сжатии и прочнее в обработке. Гипсокартон же более хрупкий. Он может расколоться даже при перевозке. Его не рекомендуют использовать в помещениях с высокой влажностью.

На схеме показан вариант монтажа плит для большей прочности

Экологичность

ГВЛ является более экологичным материалом. Благодаря жесткой структуре материал даже со временем не теряет свои прочностные параметры. А гипсокартон из-за содержания в составе гипса может утратить свою прочность. При этом гипс может выделять пыль, что может спровоцировать проблемы с дыханием.

Влагостойкость

Гипсоволокно можно использовать в помещениях с повышенной влажностью, а стандартный ГКЛ не рекомендуется применять в таких помещениях. Но при наличии специальных добавок можно использовать и гипсокартон влагостойкий. Его применяют в комнатах с повышенным уровнем влажности.

Статья по теме:

Огнестойкость

ГВЛ обладает специальными свойствами, которые предотвращают его возгорание. Чтобы так обезопасить гипсокартон выполняется обработка определенным составом, который не позволяет материалу гореть. При этом продукция имеет специальную маркировку ГКЛО.

Практичность

ГВЛ представляет собой прочный, основательный и теплоемкий материал. Он идеально подходит для основы напольного покрытия. Его часто применяют для утепления. Обычный гипсокартон отличается декоративными свойствами и его нельзя использовать для монтажа пола.

Но гипсоволокно не подходит для нестандартного оформления в помещении, так как материал не обладает пластичностью.

Использование материала в утепляющей конструкции

Классификация по материалам

Для производства современных оконных блоков применяется дерево, алюминия, ПВХ. Каждый вид материала имеет свои преимущества и недостатки, особенности и ограничения в использовании.

Дерево

Лучшие и самые дорогие виды древесины для производства оконных профилей – дуб и лиственница, также применяются ольха и сосна. Дороговизна деревянных конструкций связана не только с применением натуральной древесины, но и с особенностями технологического процесса. Материал для оконных профилей нуждается в тщательной обработке (сушка, пропитка антисептиками, покраска, лакировка), а при изготовлении изделия высокая точность и мастерство играет ключевую роль.

Достоинства деревянных окон:

экологичность;
хорошие теплозащитные свойства;
сохранение естественного воздухообмена между помещением и улицей;
эстетичный натуральный внешний вид.

Недостатки:

возможность коробления и разбухания при нарушении технологии производства и установки;
низкая устойчивость к огню;
высокая стоимость.

Алюминий

Так как металл не способен удерживать тепло, алюминиевый профиль в основном применяют для холодного остекления балконов или подсобных помещений, когда нет возможности или необходимости обустраивать тёплое остекление.

Существуют «тёплые» алюминиевые окна. В профиль закладывается специальный термовкладыш, который обеспечивает высокие теплоизоляционные свойства таких оконных конструкций.

К преимуществам алюминиевых профилей относят:

прочность и долговечность;
лёгкость;
устойчивость к внешним воздействиям;
пожароустойчивоть.

Минусы:

низкие теплозащитные свойства «холодного» профиля;
высокая цена «тёплого» варианта.

Поливинилхлорид

Армирующий П — образный профиль для жесткости конструкции ПВХ-профиль получил наибольшую распространенность для производства современных окон, благодаря его невысокой стоимости по сравнению с деревом и алюминием и отменным теплозащитным и эксплуатационным свойствам. Основные конкурентные преимущества ПВХ:

высокий уровень теплоизоляции;
простата изготовления и монтажа готовых изделий;
высокая устойчивость к влиянию атмосферных осадков, химических реагентов;
возможность изготовить изделия разнообразного дизайна и формы;
доступная стоимость.

Основной минус – горючесть, как и у всех пластиков. Все другие жалобы пользователей в большинстве случаев связаны с выбором изделий низкого качества или ошибками при монтаже.

Что можно вешать на гипсокартонные стены

Предметы до 3-5 килограммов

Крепость ГКЛ значительно возрастает с применением правильного крепежного устройства. Какую нагрузку выдерживает гипсокартон в таком случае?

Нетяжелые вещи весом от 3 до 5 кг, такие как:

Крючочки для фартуков, ключей, полотенец
Картины, фотографии в рамках
Настенные часы
Гитару

Их можно безбоязненно повесить при помощи обычного шурупа без предварительного просверливания отверстия. Учитывая структуру материала, толщину в 12,5 мм, он выдержит подобный груз. Перечень предусматривает домашнюю утварь, на которую не будут складываться тяжелые вещи.

Предметы от 6 до 15 килограммов

Такую незначительную нагрузку однослойный ГКЛ 12,5 мм толщиной легко выдержит со шнековым дюбелем, который выдержит до 6 кг. Это могут быть следующие вещи:

Коммуникационные ящики
Картины
Зеркала
Небольшие декоративные полки с коллекцией книг или кружек

А сколько килограмм может держать двойная обшивка перегородки или стены из ГКЛ? Она способна выдержать от 15 кг и выше на одну крепежную единицу.

Нагрузка на ГКЛ от 10 до 25 килограммов

Мебель и оборудование, вес которых свыше 10 кг, лучше крепить дюбелем-бабочкой. При однослойной обшивке он выдерживает нагрузку до 10 кг. Если обшивка двухслойная, то «бабочка» выдержит и нагрузку в 25 кг.

Для крепления особо тяжелых предметов нужно использовать дюбель «зонтик» — он выдерживает до 20 кг при однослойной и до 35 кг при двухслойной обшивке. Он оснащен двумя зубцами, при помощи которых плотно прижимается к листу и прилегает к ГКЛ с внутренней стороны.

Как крепить к ГКЛ особо тяжелые предметы

После ремонта с монтажом гипсокартона возникает проблема с креплением наиболее тяжелых предметов:

Настенные плоские телевизоры с крупной диагональю
Библиотечные стеллажи
Санузлы
Кухонная мебель
Велосипеды и др.

Их можно монтировать на закладные либо использовать более надежное крепежное устройство, дюбель «Хартмут». Он выдерживает нагрузку до 35 килограмм на одно крепление.

Причиной подобной силы устройства являются свойства материала и его конструкции. Принцип установки крепежного устройства следующий:

Крепеж состоит из металлической скобы (60 мм под резьбу М5) и пластиковых направляющих. При их помощи устройство вставляются в отверстие диаметром 13 мм;
Скобу выравнивают, она фиксирует крепеж с внутренней стороны;
Направляющие удаляют;
Затем крепят винт;
Размещаются мебель и оборудование.

Для тяжелой весовой категории (подвесные раковины или унитазы) существует особое крепежное устройство. Это комплект для сооружения стены, включающий усиленные рамы и траверсы. Устройства выдержат большую нагрузку. При помощи анкерных болтов тяжелый груз будет надежно закреплен. Но выполнение этой сложной работы лучше поручить специалистам.

Грамотное использование ГКЛ позволит наслаждаться любимыми дизайнерскими решениями. Он способствует воплощению ярких идей, связанных с лишними килограммами, практичен, надежен при условии соблюдения норм его устройства и правил эксплуатации.

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

Маркировка изделия	Толщина металла, мм	Ширина полки, мм	Материал	Стандартная длина изделия, м
ПУ20×20	0,22 – 0,25	20	алюминий	2,5; 3,0
ПУ25×25	0,4	25	оцинкованная сталь
ПУ30×30	0,4	30
0,5
ПУ35×35	0,5	35

Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор

Любое изделие из гипсокартона обязательно имеет «хребет» — каркас из прочных деталей. Это профили и направляющие различной формы, соединенные различными крепежными изделиями. По качеству они могут быть разными. Увы – иногда о купленном браке можно узнать лишь при монтаже, а то и при использовании готовой конструкции. Это проблема застройщиков, не имеющих опыта. Подбирая нужные виды профилей для гипсокартона, они не знают, как найти качественные изделия. Но тут ошибаться нельзя, поэтому рассмотрим какими бывают виды профилей, комплектующих и крепежных элементов для гипсокартона, рассмотрим критерии выбора данных элементов.

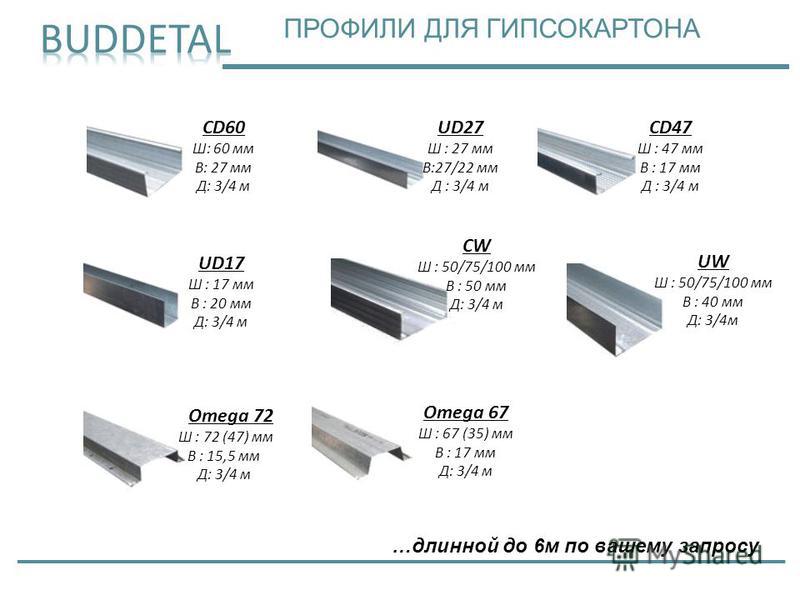

Стандартные размеры профиля для гипсокартона

Стоечный — основной элемент каркаса для стен и перегородок, крепящийся в направляющих расположенных по периметрам рабочих зон. Отличается С-образной формой верхних краёв боковых сторон. Размерность:
- длины — от 3-х до 6-ти м;
- полка высотой 5-ть см;
- спинки шириной — 50-т; 65-ть; 75-ть и 100 мм.
Направляющий элемент в каркасах перегородок и стен, в который вставляется стоечный профиль для ГКЛ. Длина — 3 м, высота боковин — 4 см, ширина спинки аналогична стоечным, но в ней выполнена 8-ми мм перфорация для удобства крепления дюбелей.
Потолочный облегчённый, основное отличие от обычного стоечного в креплении к потолку специальным крепежом. Дополнительная прочность создаётся своеобразными рёбрами жёсткости в виде канавок. Размеры —3 м, 2,7 см на 60-т мм.

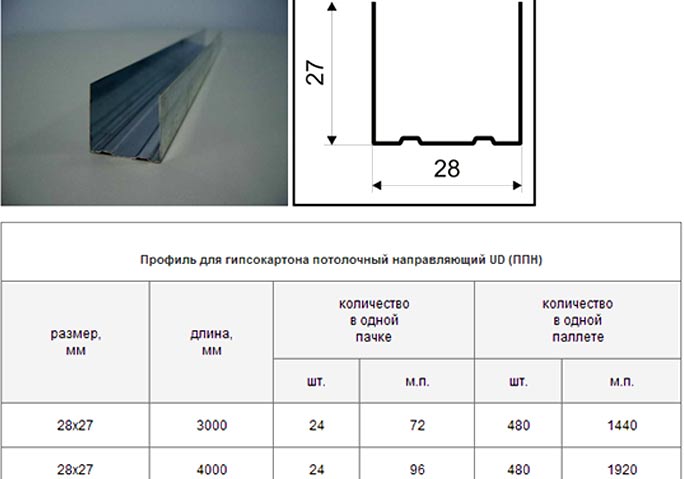

Потолочный направляющий, служащий основанием всей потолочной конструкции. В основании предусмотрены отверстия для крепежа дюбелями. Необходимая жёсткость обеспечивается продольными гофрами на боковых поверхностях. Размеры — 3 м, полки 2,7 см, спинки 28-м мм.

Кроме основных выпускаются и ряд особых элементов для каркасных конструкций, служащих для усиления, обеспечения защиты, облегчения выполнения отделки и придания ей различной изогнутой формы.

Усиленные стоечные (UA). Применяются в виде стоек в перегородках для обрамления расположения дверных проёмов. Изготавливаются из качественных сортов листовой стали t=2 мм с повышенной антикоррозионной стойкостью. Основные размеры:
- длина 3, 4 и 6-ть м;
- боковые части высотой 4 см;
- основание шириной 50-т, 75-ть и 100 мм.
Угловой защитный, предназначен для монтажа во внешних углах помещений для защиты от возможного повреждения при эксплуатации. Благодаря имеющимся в полках отверстиям, через которые может проникать штукатурка или шпатлёвка, обеспечивается прочное соединение с поверхностью перегородок. При одинаковой длине в 3 м, изготавливаются сечениями в мм: 25 ×25 и 31 × 31.
Штукатурный угловой, предназначенный для установки в торцах обшиваемых поверхностей, которые подлежат последующему оштукатуриванию. Также имеет перфорацию. Сечение 35 × 35 мм при стандартной 3-х метровой длине.
Маячковый, элементы используются в качестве маяков при нанесении штукатурки. Длина 3 м, при сечениях 62 × 6,6, 23 × 10 и 22 × 6 мм.
Арочный. За счёт имеющихся надрезов на боковых сторонах позволяет лёгкое сгибание по вогнутой (минимальным радиусом 50-т см) или выпуклой (100 см) дуге. Стандартные длины соответственно 3 и 6-ть м.

Благодаря оптимальности подобранных стандартных размеров при монтаже обрешётки остаётся минимум отходов.

Сколько стоит гипсокартон: обзор типов и цен разной модификации

Каждому человеку, который собрался использовать ГКЛ для внутренней отделки своего дома или квартиры, в первую очередь необходимо изучить, сколько стоит лист гипсокартона. Цены, которые можно встретить в интернете, варьируются в зависимости от марок и размеров ГКЛ. Цена может указываться как за квадратный метр материала, так и за полноценный лист.

На сегодняшний день существуют довольно разные, с точки зрения стоимости, гипсокартонные листы. При желании можно приобрести очень дешёвую продукцию, цена которой будет составлять не более 150 руб. за лист. Недорогой гипсокартон позволит сэкономить на ремонте, однако необходимо понимать, что при покупке дешёвого материала не стоит надеяться на высокое качество продукции. Ведь качество любого строительного материала напрямую зависит от его цены. Купить гипсокартон в листах с высокими стандартами качества можно от 230 до 250 руб. за шт.

О дополнительных свойствах или типе гипсокартоннго листа говорит цвет поверхности материала а его маркировка

Как уже было сказано выше, цена на этот отделочный материал также зависит и от компании производителя. Например, цена гипсокартона КНАУФ несколько выше, чем в случае с другими брендами. Например, самые дешёвые листы от этого немецкого производителя стоят в пределах от 220 до 240 руб. за шт. Более дорогие ГКЛ от марки КНАУФ можно приобрести за 300–340 руб.

Сравнение цен ГКЛ разных марок:

Название марки	Стоимость стандартного листа 2500х1200мм, руб.
Толщина 12,5 мм	Толщина 9,5 мм
КНАУФ (Германия)	217	213
ГИПРОК (Великобритания)	216	212
Волма (Россия)	168	154

Гипсокартон: цена за лист с огнеупорными и влагостойкими свойствами

Вышеперечисленные цены указаны для обычных гипсокартонных листов. Необходимо запомнить, что стандартные ГКЛ не подходят для использования в условиях повышенной влажности. Цена за лист влагостойкого гипсокартона марки КНАУФ составляет 400 рублей при габаритах 3х1,2х12,5 мм. Более тонкие листы влагостойкого ГКЛ можно приобрести за 320–340 руб.

Сравнение цен ГКЛВ разных марок:

Название марки	Стоимость влагостойкого листа 2500х1200мм, руб
Толщина 12,5 мм	Толщина 9,5 мм
КНАУФ (Германия)	311	304
ГИПРОК (Великобритания)	316	309
Волма (Россия)	235	227

Цена за лист влагостойкого гипсокартона от отечественных производителей является более демократичной, ввиду отсутствия необходимости в дорогостоящей транспортировке

Но для того чтобы приобрести качественный материал необходимо обращать внимание на цену за лист. Купить влагостойкий гипсокартон от отечественного производителя можно минимум за 300 р. (1 лист)

(1 лист).

Огнеупорный гипсокартон имеет красный цвет поверхности и используется для повышения пожаробезопасности помещений или конструкций

Для обшивки поверхностей, расположенных в непосредственной близости от источника огня, используют жаростойкий гипсокартон.

Сравнение цен ГКЛО разных марок:

Название марки	Стоимость огнестойкого листа 2500х1200х12,5 мм, руб.
КНАУФ (Германия)	365
ГИПРОК (Великобритания)	330
Волма (Россия)	315

Вспомогательные комплектующие

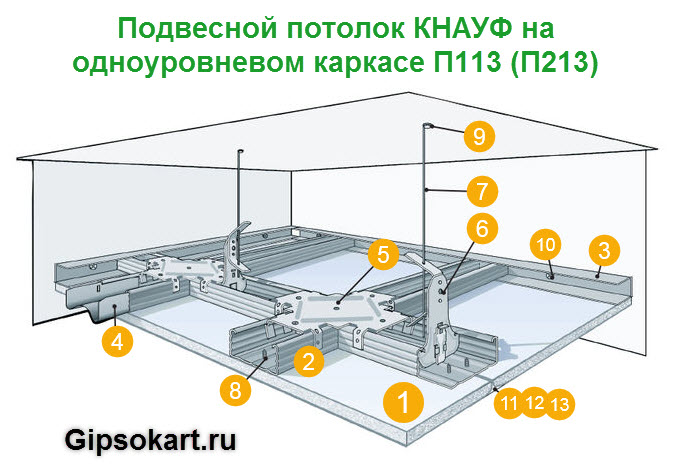

Для монтажа профилей для гипсокартона, чаще всего, используются следующие элементы:

Двухуровневые соединители с выполнением закрепления в разных уровнях. Деталь выпускается развёрнутыми, перед установкой она п-образно изгибается, крепится особыми саморезами (по одному с каждой стороны).
Для закрепления профилей в одном уровне используются одноуровневые соединители (“крабы”). При нагрузках на кв. м ≤ 20-ти кг, фиксация саморезами не требуется, достаточно защёлкнуть профиля. При больших нагрузках крепление выполняется саморезами как при применении двухуровневых деталей. Оба вида соединителей располагаются крест-накрест под прямым углом.
Прямые подвесы. Предназначены для устройства обрешётки подвесного потолка. Детали крепятся непосредственно на основной потолок. Стандартная длина 12,5. В продаже встречаются элементы длиной до 30-ти см. Подвес изгибается буквой “П” с фиксацией профиля вкручиванием по одному саморезу с каждой стороны. Подвес рассчитан на нагрузки до 40-ка кг.
Анкерные подвесы (с пружинной тягой), используются в случаях недостаточности длины прямых подвесов. Длина имеющихся тяг составляет 25, 50 и 100 см, восприятие нагрузки ≤ 25-ти кг.
Продольный соединитель, позволяющий удлинить профильные элементы. Детали вставляются в торцы с направлением выступов, похожих на рога, вверх. Фиксация обеспечивается с помощью 2-х саморезов.

Размеры ГКЛ

В зависимости от вида, толщина листа гипсокартона варьируется от 0,65 до 1,25 см. Также размер листа гипсокартона зависит от области применения.

Стеновой. Ширина 120 см, длина может быть 250-300 см. Толщина 1.25 см.
Потолочный имеет стандартные размеры, а вот толщина гипсокартона меньше и составляет 0.95 см (для уменьшения веса).
Арочные — самые тонкие гипсокартонные листы, это придает им гибкость. Толщина составляет не более 0.65 см. Из-за этого большие нагрузки на лист противопоказаны.
Влагостойкий гипсокартон в виду области своего применения имеет толщину 1.25 см. Поскольку в основном ГКЛ нуждается в облицовке более прочными материалами, на него будет оказана большая нагрузка, из-за чего и увеличена толщина данного материала.

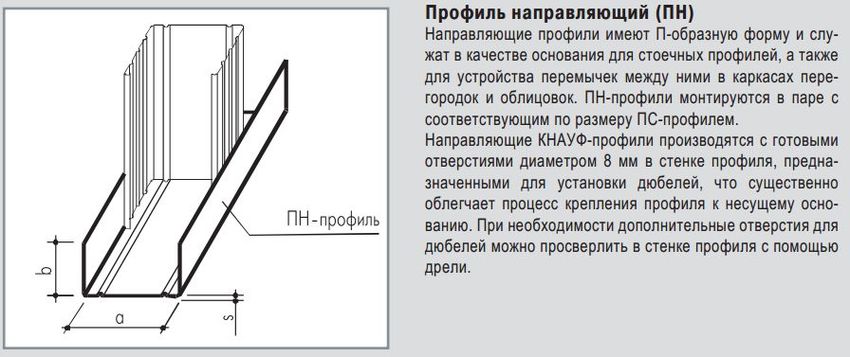

ПН (UW) – профиль направляющий

Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).

Таблица 2. Размеры направляющего профиля

Маркировка изделия	Толщина металла, мм	Ширина спинки, мм	Высота полки, мм	Стандартная длина изделия, м
ПН (UW) – 50×40	0,4 – 0,6	50	40	2,6; 3,0; 4,0
ПН (UW) – 65×40	65
ПН (UW) – 75×40	75
ПН (UW) – 100×40	100

Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.

Материал каркаса из металлических профилей

Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

Профиль стоечный, маркировка ПС (CW), пример на фото.

Профиль направляющий, маркировка ПН (UW), пример на фото.

Профиль потолочный ПП (CD), пример на фото.

Профиль направляющий потолочный ПНП (UD), пример на фото.

ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
ГСП-DFH3IR (ГКЛУ): лист усиленный.
ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

Кстати у профилей одна стенка и две полки.

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

Потолочный каркас;
Для обшивки стены;
Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

Профили направляющие (ПН);
Профили потолочные (ПП);
Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

Сам каркас делается по схеме указанной на фото.

Вариант 3. Двухуровневый каркас на тягах

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

Теория

Расчет гипсокартона

Определяем площадь стены (потолка) и делим её на площадь выбранного типового размера листа гипсокартона. Полученный результат округляем в большую сторону. Если речь идёт о перегородке, то количество листов удваиваем (т.к. гипсокартон с двух сторон), а затем округляем до целого в большую сторону.

Расчет профиля

Общая длина направляющего профиля

равна периметру конструкции. Для облицовки стен и потолков обычно применяется направляющий профиль27×28 , а для возведения перегородок –50×40 .

Стоечный

ипотолочный профиля рассчитываются исходя из норматива один 3-х метровый профиль на один квадратный метр конструкции плюс один профиль. Для облицовки стен и потолков обычно применяютпотолочный профиль 60×27 , а для возведения перегородок –стоечный профиль 50×50 .

Расчет количества подвесов и соединителей

Расчет количества подвесов (подвес прямой) рассчитывается так: 4 подвеса на 1м² конструкции. Количество соединителей типа “краб” рассчитывается так: примерно 2.4 краба на 1м² конструкции.

Для возведения перегородок обычно не применяются.

Саморезы для гипсокартона

Количество саморезов для крепления гипсокартона к каркасу из профилей определяется так:

для облицовки стен и потолков: 34 самореза на 1м² конструкции
для перегородок (гипрок с двух сторон): 50 саморезов на 1м² конструкции

Саморезы для профилей

Определяется на основе количества профилей, подвесов и соединителей:

По 4 самореза на соединения потолочного или стоечного профиля с направляющими профилями.
По два самореза к каждому прямому подвесу.
По 8 саморезов к соединителю типа “краб”.

Дюбель-гвозди

Дюбель-гвозди применяются для закрепления направляющего профиля к бетонной поверхности (по одному через каждые 50 см) и для крепления прямых подвесов (по два на каждый).

Сущность элемента

Профили для гипсокартона – это специальные комплектующие детали, позволяющие надежно зафиксировать гипсокартонные листы при проведении отделочных работ или возведении перегородок. Они решают такие задачи: формирование обрешетки (каркаса) для обшивки поверхности листами, закрепление и защита от повреждений граней и углов, направление укладки и обеспечение нужной формы, упрочнение конструкции, выравнивание поверхности, соединение листов между собой.

Для гипсокартона используется металлический профиль, чаще всего из оцинкованной стали. К нему предъявляются следующие основные требования: достаточная механическая прочность, небольшой вес, технологичность (простота обработки), стойкость к внешним воздействиям (в т. ч. коррозионная стойкость при повышенной влажности).

По назначению профили подразделяются на 3 основные категории:

Поверхностный (плоскостной) тип. Эти элементы предназначены для формирования обрешетки при отделке больших поверхностей (стены, потолки).
Фигурный, арочный тип. Такие профили применяются для задания криволинейного направления укладки листов, в т. ч. формирования арок и иных закругленных форм.
Высокопрочный стеновой профиль. Из него возводится каркас для перегородок.

Каждая из указанных категорий включает набор профилей, различающихся по форме и размерам. Каждый такой элемент выполняет определенную функцию, но в наборе они составляют единую конструкцию.

Как рассчитать нужное количество ГКЛ?

Для расчета количества материала нужно знать точный размер гипсокартона, на основании которого определяется площадь одного листа. Для стандартного ГКЛ габаритами 2500х1200 мм площадь будет составлять 3 м2.

Затем нужно определить общую площадь стен, при этом технология обшивки (крепление на каркас из металлических профилей или непосредственно к основанию) не имеет значения. Исходя из полученного значения, рассчитать необходимое количество гипсокартонных листов не составит труда – нужно площадь стен разделить на площадь одного листа ГКЛ.

Несколько нюансов расчета:

Толщина гипсокартона для стены составляет 12,5 мм, но на расчет количества материала она не влияет.
При наличии небольших оконных и дверных проемов на обшиваемых стенах их не имеет смысла принимать в расчет – остатки ГКЛ пойдут на отделку откосов.
Если проемов несколько, они имеют относительно большие размеры или для отделки откосов будет применяться другой вид гипсокартонных листов, их площадь целесообразнее исключить из расчетов.
При отделке стен сверху и снизу требуется оставлять компенсационный зазор в пределах 10-15 мм, который впоследствии перекроется декоративными материалами или потолочным и напольным плинтусом.
При расчете материала «впритык» (с исключением оконных и дверных проемов) к получившемуся количеству специалисты рекомендуют добавлять до 15 % запаса. Листы в любом случае придется кроить и полностью исключить отходы не получится.

Для точного расчета и понимания расположения листов при отделке можно на листе бумаги выполнить раскладку ГКЛ в масштабе.

Рисунок 8. Раскладка гипсокартонных листов на примере отделки потолка

Как уже говорилось выше, стандартные размеры гипсокартона стенового 2500х1200х12,5 мм. Но некоторые производители и поставщики предлагают продукцию других габаритов – например, с уменьшенной или увеличенной длиной. Также в некоторых строительных магазинах можно найти изделия формата 1500х600 мм – с такими листами удобнее и легче работать, однако учитывайте, что в этом случае будет больше швов, требующих шпатлевания.

Что такое металлопрофиль

Он представляет собой швеллер, стенки которого отвечают за жесткость и надежность основы, а спинка служит для прикрепления к вертикальной или горизонтальной поверхности. Для его производства применяют холоднокатаные заготовки из алюминия или стали. Первые имеют отличные характеристики, но и цена их выше. Поэтому большей популярностью пользуются стальные.

Instagram @stroim_dom_remont

Обычные профили из черного металла подходят для жилых комнат и коридоров, т.е. тех помещений, где нормальные условия эксплуатации. Оцинкованные имеют антикоррозийные свойства, поэтому используются в комнатах с повышенной влажностью — кухнях, ванных.

Стандартные размеры профиля для гипсокартона: 5 видов
