Грамотная регулировка реле давления воды для насоса в 6 этапов

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

Гидроаккумулятор устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

6 Неполадки в работе

При эксплуатации наиболее часто встречаемые проблемы можно исправить своими руками. Это проблемы из разряда: «не включается или не выключается насос», «не срабатывает», «не производит выключение, отключение» и т.д. Ниже даны описание этих проблем и способы их решения. Если устройство настроено неправильно, то оно может не сработать.

6.1 Проблема: при достижении верхней отметки не отключает насос

Причин, по которым аппарат не отключает насос, может быть множество. Основные из них:

1. Неправильная настройка верхнего регулировщика давления.
2. Неисправность пружины верхнего регулировщика.
3. Нестабильное напряжение в сети.
4. Разгерметизация гидроаккумулятора.
5. Поломка электронной системы.

В первых двух случаях возможен ремонт неисправности своими руками, в последнем нужно отдать устройство в руки специалиста или сделать замену.

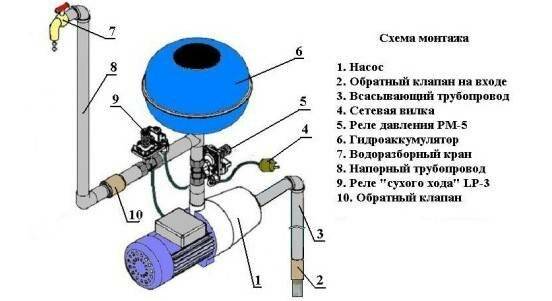

Схема подключения реле давления воды

При неправильной настройке верхнего регулировщика давления, когда выставлено слишком высокое давление, насос будет работать постоянно. Для исправления этой проблемы нужно перенастроить аппарат.

Пружина может сломаться, и высокое давление не будет растягивать её, и, следовательно, контакты замыкаться не будут. Также может поломаться механизм, связывающий гайку и пружину. К счастью, пружина имеет несложную конструкцию, в отличие от электронной начинки устройства, и заменить её не составит труда. Комплектующие можно приобрести в строительных магазинах.

Так как это электронное устройство, то перепады напряжения воздействуют на него. Они могут вызывать произвольные включения и выключения насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Разгерметизация гидроаккумулятора приводит к потере давления в системе. Устройство не отключает насос, и он продолжает перекачивать воду. Для предотвращения такой ситуации тщательно следите за герметизацией насосной системы.

Начинка реле – довольно сложное устройство, которое предназначено для отключения насоса. При её поломке самостоятельный ремонт невозможен. Настраивать реле в таком случае должен мастер. Замена тоже хороший вариант, реле стоит не очень дорого

Если вы решили заменить установленный реле, обратите внимание на реле давления РДМ 5, чья стоимость не превышает 1000 рублей. Более дешёвый вариант – реле давления РМ 5

6.3 Проблема: в реле протока воды что-то постоянно щелкает

Причины этой неисправности всего две: не хватает давления воздуха в гидробаке или порвана мембрана.

При отсутствии давления в гидроаккумуляторе нужно заново закачать туда воздух, после произвести настройке реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода от системы. При её прорыве напор воды заставляет её биться о стенки трубы, тем самым издавая звук щелчка. Её можно легко заменить, разобрав прибор. После замены нужно произвести настройку реле насосной станции своими руками. Как отрегулировать реле давления, сказано выше.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал

Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников

Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Рекомендуемые записи

Течет вода из бачка в унитаз Как починить сливной бачок унитаза

Разводка отопления в частном доме

Что делать если потекла батарея отопления

Какую раковину выбрать на кухню

Установить автоматику на насос

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

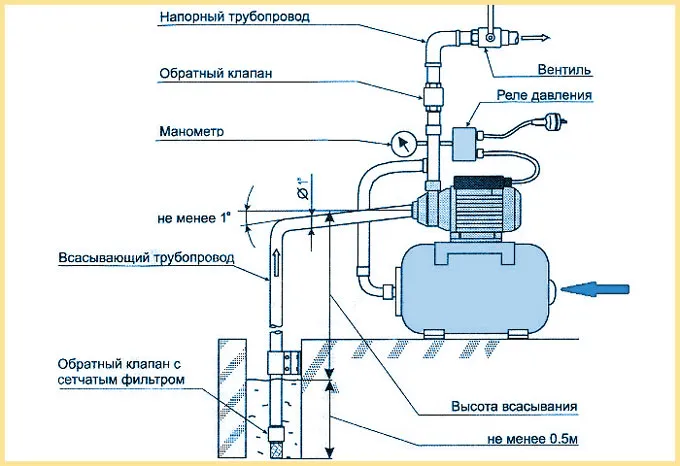

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Настройка и регулировка реле давления

Настройки не всегда помогают решить проблему с работой насосной станции. Перед тем как трогать пружины, необходимо выяснить, не произошло ли «залипание» контактов из-за неблагоприятных условий эксплуатации – повышенной влажности, конденсата, перегрева. Сначала проверяют контакты, в случае необходимости зачищают их наждачной бумагой и снова подсоединяют. Все работы проводятся при обесточенном устройстве. Одновременно проверяют бак на целостность и наличие нужного объема воздуха внутри, прочищают фильтры. Если нет опыта работы с подобным оборудованием, лучше пригласить мастера.

Если дело действительно в сбившихся настройках, перед началом работы необходимо приготовить гаечный ключ, которым будет поворачиваться пружина. Нужно включить агрегат и записать показатели верхнего и нижнего порога, чтобы точнее определиться, какой показатель нужно менять, а какой оставить прежним.

Действия выполняются в следующей последовательности:

1. Станция обесточивается.
2. Воду из бачка гидроаккумулятора спускают и открывают крышку реле давления.
3. Показатель включения регулируется большой пружиной. Его обычно выставляют на 2–2,2 атмосферы. Гайку закручивают по часовой стрелке до тех пор, пока значение не установится на нужной цифре.
4. Разницу регулируют маленькой пружиной. Если необходимо уменьшить значение, гайку поворачивают против часовой стрелки, если увеличить, то крутят по часовой стрелке.

Разница между показателями оптимально должна составлять 1 бар, чтобы не чувствовалось изменение напора в доме.

Как правильно провести регулировку

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

Заводские настройки:

• напряжение: 220-230 В;
• температура: 0…+40°С;
• рекомендуемый размер давления: 1,1-4,8 атм;
• нижняя граница срабатывания — 1,2 атм;
• верхний уровень — 3,1 атм;
• разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

1. Подключить устройство к выпускному штуцеру насоса.
2. Открыть защитный кожух.
3. Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
4. Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
5. Установить кожух РД.
6. Запустить станцию и зафиксировать нижний порог срабатывания.
7. Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
8. Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка — инструкция по стабилизации давления в домашней системе водоснабжения:

1. Отключаем гидроаккумулятор и присоединяем РД к точке приема.
2. Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
3. Манометр зафиксировал 3 атм.
4. Снимаем кожух реле.
5. С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения — 2,5-3,1 атм.
6. Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма — 1,5 атм).
7. В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
8. Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Отклонение от требований по эксплуатации оборудования

Непрерывная работа оборудования, без выключения, отмечается в том случае, если неправильно выполнена настройка автоматики насосной станции. В частности, речь идет о слишком высоких установленных значениях давления. Кроме того это происходит при холостой работе двигателя, которая не сопровождается перекачиванием воды.

Такое отклонение в работе может произойти по следующим причинам:

• Первый запуск насоса проводился без заполнения водой. Чтобы решить проблему, нужно залить воду в насос с помощью специальной воронки и выполнить настройку гидрофора.

• Трубопровод имеет повреждения или во всасывающем клапане образовалась воздушная пробка. Обнаружить подобную проблему можно только при проверке трубопровода по всей длине на предмет наличия изгибов, сужений или воздушных пробок. Выявленные проблемы следует устранить, поврежденные участки заменить.

• Отсутствует доступ к воде работающего оборудования. Решение проблемы заключается в поисках причин отсутствия воды и их устранении.
• Засор в трубопроводе. Исправить проблему помогает простая прочистка трубопровода и удаление скопившихся загрязнений.

Ситуация с блокировкой работы обратного клапана возникает достаточно редко. Это происходит, если в систему попадает мусор или посторонние предметы. Ситуация исправляется разбором трубопровода на проблемном участке и устранением засора.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения
