Ремонт микроволновой печи (СВЧ): стоит ли лезть самому, устройство печи, типичные случаи

Печка не греет

В микроволновке подсветка исправна, тарелка прокручивается, гриль также работает, но продукты в приборе не прогреваются. Причиной является выход из строя высоковольтного конденсатора либо магнетрона.

В редких случая это бывает неисправность высоковольтного трансформатора. В таком случае ремонт своими руками будет затруднительным, лучше обратиться к профессионалам по ремонту микроволновок.

Для выявления причины следует провести диагностику:

• при запуске печи проверить наличие напряжения на первичной обмотке (соблюдать меры безопасности),
• если напряжение есть, убедиться, что контакты на высоковольтном трансформаторе, высоковольтном диоде и магнетроне надежные,
• если все контакты в норме необходимо заменить магнетрон, либо высоковольтный диод.

Поломки микроволновых печей

Многих интересует, как проверить, выдает ли печь положенные характеристики. В литературных источниках написано: метод измерения находится в НВН 100 ГОСТ 19308 – 80; приведены рисунок и полезные сведения для проведения процесса оценки. Начало абзаца выписано из книги по ремонту микроволновых печей, вышедшей в 2003 году. Настораживает, что ГОСТ найти на практике сложно. Авторы погуглили и обнаружили ГОСТ Р МЭК 60705-2011. И называется документ «Печи микроволновые бытовые. Методы измерения функциональных характеристик». Вот от него и предлагается танцевать дальше. Книга чуточку устарела. Текст приводит все меньше использующиеся конструкции микроволновой печи: излучение входит в рабочую камеру сверху. Диковинным современности конструкторским ходом предполагалось создать равномерное поле по объему. Сегодня волны входят справа, ремонт выполняется по-другому.

Уже сотни страничек исписаны пробоем конденсаторов, выгоранием диодов, предохранителей. Представляется, дети школьного возраста ведают, что ломается. Предлагается обсудить не замыленный аспект – СВЧ поле, мощность, распределение вектора напряженности, особенности и опасность. Выполняя ремонт, часто забываем, что прибор призван помочь семье, а не губить человечество. Какой-нибудь Whirlpool может легко уничтожить генофонд, если не предпринимать соответствующих мер безопасности.

Типичные причины неполадок

Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов. В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения. Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.

Перегоревшая слюдяная пластина

Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи. Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).

Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.

Основные элементы микроволновой печи

Конструкция

Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:

• магнетрона, соединённого с камерой волноводом;
• трансформатора;
• высоковольтного предохранителя;
• высоковольтного диода;
• конденсатора;
• блока управления.

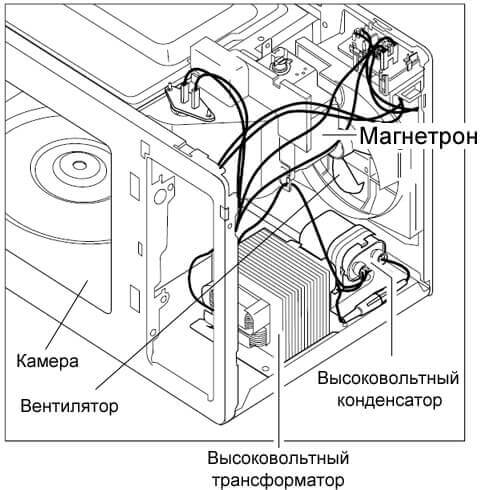

Конструкция микроволновки.

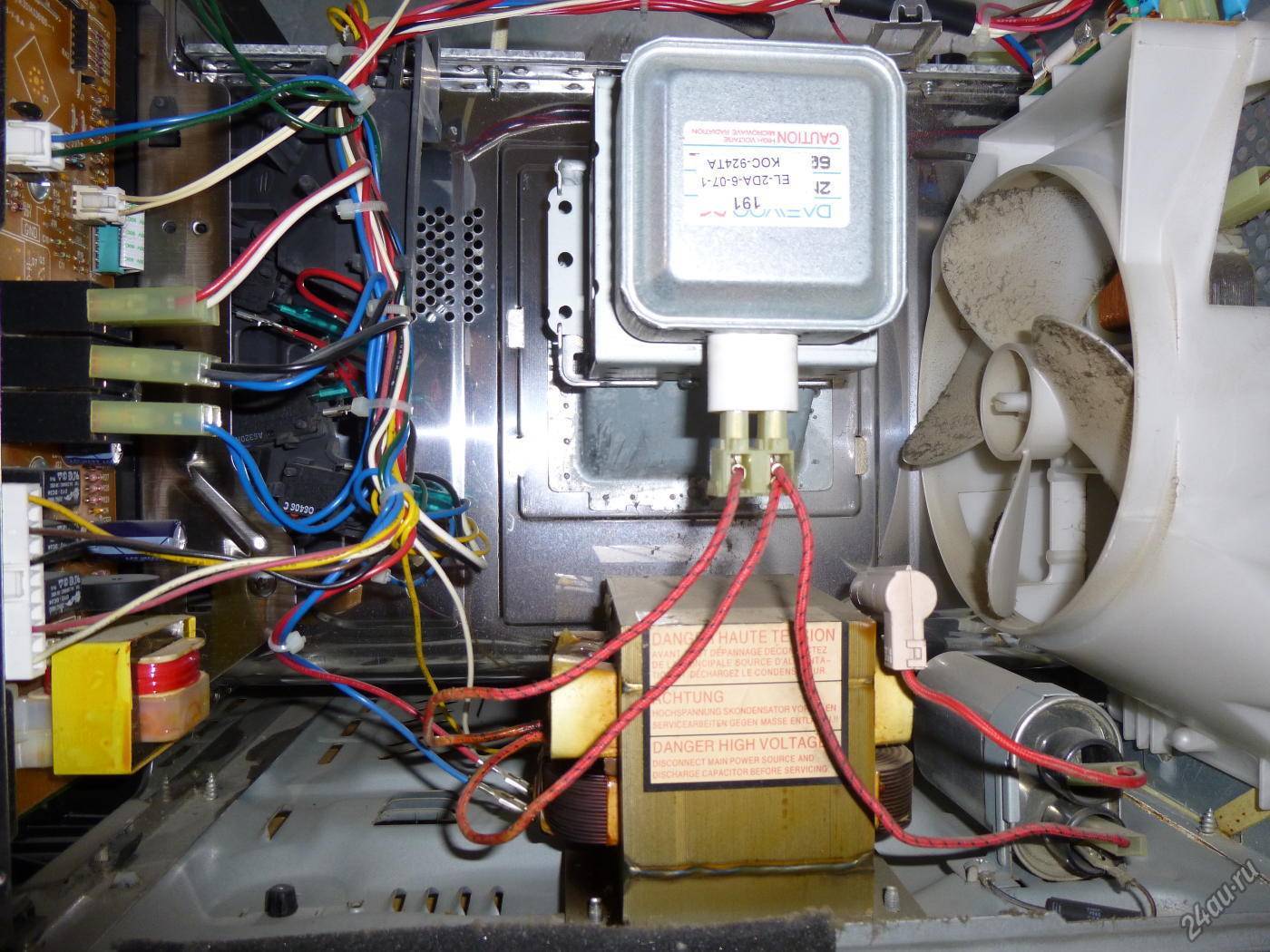

Элементы микроволновки. Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.

При включении печи на вторичных обмотках трансформатора появляются 2 напряжения – 6,3 В и 2 кВ.

Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.

Проверка параметров

Процесс начинается общими измерениями и установками:

1. Температура помещения должна быть равна 20 ± 5 ºС.
2. Температура трансформатора, магнетрона не должна быть выше окружающей среды более чем на 5 ºС. Либо после работы микроволновой печи выждите 360 минут. В помещении, естественно, где проходят измерения.
3. Для измерения мощности вода берется из-под крана.
4. Размеры микроволновой печи определяются согласно рисунку, представленному ниже. Полезный радиус – расстояние от центра оси вращения рабочего стола (или центра рабочей камеры) до ближайшей стенки или дверцы, а полезная высота измеряется от поверхности вращающегося стола до ближайшей точки ограничения сверху. Полезный объем выражается литрами, равен произведению полезных высоты, глубины, ширины.
5. Если имеется несколько диапазонов сетевых напряжений, берется общепринятое в данной стране.

Измерения проводятся в цилиндрической чаше из боросиликатного стекла высотой 90 миллиметров с внешним диаметром 190 миллиметров и толщиной стенок 3 миллиметра. Материал емкости отличается малым коэффициентом температурного расширения, а значит, и вода сохранит первоначальную форму. Если кто думает, что раздобыть боросиликатное стекло невозможно, то это ошибка. Стеклянная посуда для микроволновых печей изготавливается из указанного материала. Склонны думать, что повар отыщет дома нужное для проведения измерений.

Температура воды в начале составляет 10 ºС. Затем берутся электронные весы, поверх ставится чаша, показания сбрасываются в нуль. Литр воды весит ровно килограмм. Погрешность массы взятой для опыта жидкости не превышает 5 граммов. Если нет электронных весов, то придумайте другой способ набрать ровно 1 литр воды. Возьмите шприц и отмерьте 5 миллилитров.

Микроволновую печь включают (на режиме, для которого проводятся измерения мощности), СВЧ излучение работает, пока жидкость нагреется до 20 ± 2 ºС. Выждите с закрытой камерой 1 минуту и зафиксируйте конечное значение температуры воды в чаше

Обратите внимание: перед измерением жидкость перемешивают. Тонкий момент

Нельзя делать технологическую операцию железной ложкой. Подойдет, например, пластиковая поварешка от мультиварки. Чтобы жидкость не потеряла часть тепла. У стали высокая теплопроводность, вот почему в комнате кажется более холодной, нежели предметы из пластика. Хотя разницы температур нулевая. Мощность микроволновой печи в выбранном режиме находится согласно формуле:

m_w, m_c – массы воды, контейнера; То,Т1, Т2 – температуры окружающей среды, воды в начале и конце измерений, соответственно; t – время, за которое достигнута требуемая температура. Полученное значение округляют до 50 Вт по общим правилам математики. Измерьте мощность микроволновой печи, трудолюбивых читателей ожидает крупный сюрприз. Уже говорили, что неплохо бы поставить чашу возле дверцы снаружи, а внутрь еще одну. По схожей методике оцените и качество защитной сетки. Нарушите, в кухню ворвутся вихри СВЧ энергии и сжарят попадающееся на пути. Для тех, кто не знает, сообщаем, что работа с антеннами, а также передающими и приемными устройствами, считается вредным фактором. Посему устраивающийся на специфическую работу проходит дополнительные обследования, сверху приплачивают за вредность. Семья повара уже прошла медкомиссию?

Потрудитесь оценить утечку СВЧ из камеры. Причина плохого качества изоляции кроется в отсутствии заземления. Большинство печей СВЧ относится к классу электробезопасности I. Вилке оснащена лепестком контура заземления. Контакт, висящий в воздухе, нормальную работу микроволновой печи нарушает. Попробуйте проделать заземление согласно рекомендациям стандартов, оцените утечки повторно.

Затевая ремонт микроволновой печи, помните о технике безопасности. Обычно на кухне женщины и дети. Зачем там фактор вредности? Неплохо бы также досконально знать устройство микроволновой печи. По нашим воспоминаниям, если экран не заземлен, то гасит (отражает) только половину излучения. Остальное проходит. Поэтому половину измеренной мощности можете смело ловить в кухне, если установка микроволновой печи проведена неправильно. В заключение хотели привести пару картинок из стандарта. Каждый на досуге может посмотреть, почитать текст, измерить значения. В этом случае речь уже будет идти скорее о распределении поля (об этом писали в начале). Ну, например, если нужно нагреть пиво, то станет понятно, куда его ставить! И ни в коем случае не грейте в микроволновых печах молоко в детских бутылочках. О вреде такого подхода уже накропали (как сказали бы коррумпированные чиновники) обзор. Не забудьте посмотреть видео инструкции в нашей статье!

Проверка системы блокировки

Независимо от модели микроволновой печи внутри находится магнетрон, который является радиоизлучающим устройством

Если не применять меры предосторожности излучение может нанести огромный вред здоровью человека. Дверца с прозрачным стеклом и металлической сеткой не позволяет излучению проникать наружу

Она плотно соединяется с корпусом, именно в этом месте электромагнитная волна имеет нулевое значение.

Очень важно регулярно проводить диагностику системы блокировки:

Сначала осмотреть дверцу, чтобы определить плотность прилегания и надежность запирания. Для этого можно использовать лист бумаги.
Поместить ее между дверцами и корпусом, прижать, попробовать извлечь из камеры.
Если прикладываются усилия для извлечения бумаги, значит все в порядке. Свободный выход листа говорит о том, что необходимо выполнять регулировку дверцы.
Настройка производится в двух местах: зона петель и замка

Основная цель – это плотное примыкание дверцы с основанием, чтобы излучение не распространялось за пределы бытового прибора.
Следует уделить особое внимание микропереключателю, как в открытом, так и закрытом состоянии. Прозвонить их при помощи тестера и если обнаружатся неполадки заменить оба, поскольку эксплуатационный ресурс у них одинаковый.

Чтобы уменьшить зазор необходимо:

• ослабить винты крепления петель дверцы;
• нажать на верхнюю часть створки таким образом, чтобы уплотнитель плотно прилегал к камере печи;
• зажать винты петель дверцы.

Внимание! СВЧ не будет включаться, если не подается сигнал на электронный модуль управления о закрытой двери. В таком случае контакты разомкнуты, а значит, концевой выключатель сломался

Его следует заменить.

Неисправности сетевого шнура и предохранителей

Если бытовой прибор совсем не включается, то наиболее вероятной поломкой, в этом случае, будет являться разрушение защитного плавкого проводника либо токоведущей медной жилы сетевого шнура. Приступать к непосредственной диагностике бытового прибора следует только после того, как розетка, к которой подключается бытовой прибор, будет проверена на работоспособность.

Разбирать микроволновую печь следует только после того, как прибор будут отключён от сети 220 В. Для доступа к внутренним компонентам прибора, у большей части моделей микроволновых печей необходимо открутить несколько шурупов удерживающих заднюю крышку, предварительно установив устройство на бок и закрыв дверцу.

После того как крышка будут демонтирована, необходимо , прежде чем приступать к ремонту электроники. Конденсатор обычно располагается в непосредственной близости от трансформатора. Данный электронный элемент может иметь довольно большой заряд электричества, поэтому его выводы следует замкнуть через проводник сопротивлением не менее 10 МОм.

Начинать диагностику следует с проверки электрического шнура со штепсельной вилкой. Данную операцию можно выполнить с помощью мультиметра предварительно включив на измерительном приборе режим измерения сопротивления.

Мультиметр

Для выполнения диагностики достаточно измерить проводник от штепсельной вилки до клемм на плате сетевого фильтра. Если провод окажется повреждённым, то его следует заменить либо, если обрыв медной жилы находится на участке провода расположенного внутри прибора или в непосредственной близости от корпуса, обрезать и соединить с клеммами фильтра неповреждённый отрезок электрического кабеля.

Предохранитель сетевого фильтра также проверяется с помощью мультиметра или тестера. После перевода измерительного устройства в режим измерение сопротивления необходимо коснуться щупами металлической части данного элемента с обоих сторон. Если проводимость тока будет отсутствовать, то деталь следует заменить. Для замены необходимо подобрать предохранитель, который должен полностью соответствовать по напряжению и току.

Высоковольтный предохранитель

Чтобы минимизировать вероятность пробоя проводника на «массу» данный элемент защиты, как правило, находится в пластмассовом боксе. Диагностика высоковольтного предохранителя также осуществляется с помощью мультиметра или тестера. Если внутренний проводник окажется перегоревшим, то предохранитель необходимо заменить на деталь, которая будет идеально подходить по вольт-амперным характеристикам.

К сожалению, неисправности современных СВЧ печей не ограничиваются только перегоранием защитных элементов и неисправностью сетевого шнура. Далее будут рассмотрены не менее часто встречающиеся поломки микроволновых печей, для ремонта которых потребуется затратить намного больше времени и денег.

Микроволновая печь не включается

Чаще всего такая проблема не связана с приобретением дорогостоящих деталей. Но, ремонт провести придется. Для начала следует:

1. Убедиться, что розетка, к которой подключен бытовой прибор исправно работает. Для этого вилку надо подключить к другому источнику питания.
2. Проверить работоспособность кабеля, который подает питание к прибору.
3. Если после вышеприведенных действий устройство все же не включается, проверить предохранители, находящиеся внутри СВЧ-печи: сетевой предохранитель и термодатчик. При необходимости заменить их.
4. Посмотреть, работает ли микро-выключатель защелки на двери, в противном случае он будет подавать сигнал, что дверца открыта, и печь включаться не будет.
5. Проверить трансформатор платы управления.

Если напряжение на выходе вторичной обмотки есть, то учесть, что некоторые модели на трансформаторе блока дополнительно имеют термопредоханитель, который находится внутри трансформатора (под термолентой или крышечкой). При необходимости сделать замену неисправного элемента.

Если напряжение отсутствует, значит, первичная обмотка трансформатора перегорела и нуждается в замене.

Если защелка на дверке не работает, то печь может не включаться

Техника безопасности

Не забывайте, что проводить ремонтные действия с микроволновкой можно только при наличии опыта работы с электротехникой. Кроме того, следует придерживаться всех правил безопасности, указанных в инструкции по применению.

Перечень основных правил при ремонте устройства:

1. Запрещается производить запуск прибора, если дверца не плотно прилегает к корпусу.
2. Следует производить ремонт печки только после отключения от электросети и полной разрядки конденсатора.
3. Разрешается проводить замену деталей только на качественные аналоги.
4. Никогда не запускайте печку с неисправной системой обдува.
5. Перед проведением диагностики необходимо заранее поставить внутрь ёмкость с водой.

Визуальная оценка масштаба проблемы

Это первое, что приходится делать перед любым ремонтом техники. По особенностям неисправности быстро определяют потенциального ее виновника.

1. Не включается микроволновка. Скорее всего, требуется проверка и замена плавкого предохранителя.
2. Печь сама включается, выключается, либо отказывается выключаться. Забито вентиляционное отверстие, или реле требует ремонта.
3. Прибор работает, но греет слишком слабо. Источники неприятности — магнетрон либо скачки напряжения.
4. Прибор не греет, но свет есть, а тарелка крутится. Виновато упавшее напряжение либо цепь, требующая обзвона.
5. Тарелка вращается, но делает это странно — рывками. Неисправен двигатель или неполадку спровоцировали канавки, покрытые грязью.
6. Таймер в порядке, но микроволновка не греет. Проблема может быть в блокировке дверцы.
7. Чувствуется запах гари, а прибор искрит. Слюдяная прокладка срочно нуждается в чистке.
8. Печь работает, но «барахлит» дисплей: он отражает не все показатели. Проблема в экране.
9. Не функционирует ни микроволновка, ни дисплей. Вина лежит на поврежденном процессоре.

Если кнопки не нажимаются, то их придется заменить или припаять.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно! Существует три основные причины выхода электроприбора из строя:

• Перегорание предохранителей;
• Неисправность магнетрона;
• Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи. Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Пробой слюдяной крышки агрегата – что делать?

Выход крышки микроволновой печи из строя обусловлен чрезмерной загрязненностью ее прокладки, функционированием установки при малой загрузке, а также запуском пустого агрегата. В подобных случаях энергия, которую излучает аппарат, разрушает прокладку. Такой процесс происходит не сразу, а постепенно. СВЧ-печь получает один пробой, но продолжает нормально функционировать, второй, третий, а затем агрегат просто-напросто откажется включаться.

Необходимость замены крышки микроволновки определить очень просто. Вам нужно всего лишь внимательно посмотреть на прокладку. Если на ней имеются следы обугливания, следует сразу же произвести ремонт крышки. Сделать это можно по-разному:

1. Снимаете крышку и максимально тщательно удаляете с нее нагар, после чего аккуратно зачищаете обуглившийся участок и обрабатываете его растворителем. Очищенную крышку можно смело ставить на место. Такая методика подходит для небольших по площади повреждений.
2. Если в процессе очистки демонтированной крышки она начинает крошиться либо вы изначально видите, что дефекты на ней обширные, самостоятельный ремонт агрегата можно прекращать. Разумнее будет установить новый элемент.

Прокладку, кстати сказать, легко сделать самому. В качестве шаблона для нее используйте прогоревшую деталь. Положите на нее пластину слюды, выровняйте материал по сторонам и по углам, дорисуйте требуемый контур и острым ножом вырежьте новую прокладку.

Читать также: Зажим для проводов силовой

Прогоревшая слюдяная прокладка микроволновки

Края самостоятельно изготовленного изделия обработайте наждачной бумагой, а тонкой отверткой пробейте в нем отверстия, ориентируясь на шаблон. Новую прокладку уже можно устанавливать в печь. Но сначала требуется удалить нагар (если таковой имеется) с ее стенок.

Как видим, ремонт микроволновых печей вполне может производиться на дому без участия дорогостоящих специалистов. Конечно, у вас вряд ли получится самостоятельно разобраться с поломками блока управления агрегата. Но остальные проблемы легко решаемы.

Пусть ваша чудо-печка всегда радует вас ароматными и полезными кушаньями!

Соблюдайте технику безопасности при снятом корпусе.На конденсаторе может быть высокое напряжение. Искры…

Принцип работы

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи. Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер. Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Почему СВЧ печи ломаются

Считается, что микроволновая печь является достаточно надежным агрегатом, редко выходящим из строя. И чаще всего причины ее поломки заключаются в неправильной эксплуатации и износе деталей в процессе длительной использования прибора. Так почему же микроволновка может сломаться?

• Используется при разогревании неподходящая для СВЧ посуда. В СЧВ можно использовать только стеклянную или пластиковую посуду. Крышка контейнера должна быть открыта. При разогревании с герметично закрытой крышкой может произойти взрыв посуды, который повредит внутреннюю камеру и детали печки.
• В работающей микроволновке находится металлический предмет. Часто пользователи оставляют в посуде столовые приборы, что может привести к искрению, потрескиванию и возникновению пробоя на внутренней поверхности камеры. К таким же последствиям приведет использование металлической посуды или посуды с нанесенными на нее фольгированными узорами.
• При разогревании пищи не используется специальный пластиковый колпак. Он защищает стенки камеры и внутренние элементы от загрязнения каплями жидкости и жира, испаряющимися с поверхности блюда при разогревании.

Перегорание предохранителя

Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки. Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки. Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:

Как разобрать микроволновку Самсунг (LG, Panasonic, Daewoo)

Браться за самостоятельный ремонт микроволновки не рекомендуется. Без соответствующих знаний и навыков пользы от него не будет. Скорее всего бытовой прибор окончательно выйдет из строя.

Если нет возможности обратиться к профессионалам, действуют по следующей инструкции:

Собирать микроволновку обратно следует аккуратно, одно движение может стать причиной утечки СВЧ радиации, что ведет не только полной поломке оборудования, но и к проблемам со здоровьем.

В некоторых случаях нарушения в работе прибора связаны с его дверцей. Разобрать дверь микроволновки несложно. Несмотря на большое количество вариаций ее конструкции имеется немало общих моментов. Все дверцы обладают «слоеной» структурой. Главными отличиями считают количество этих слоев, материал изготовления и способ их крепления.

Микроволновка Самсунг (LG, Panasonic) имеет следующие «слои»:

Дверца микроволновой печи

В итоге

Как оказалось, разобрать микроволновку Daewoo (Самсунг, LG, Panasonic) или ее отдельную часть, к примеру, дверь, достаточно иметь нужный инструмент, свободное время и понимание того, как именно работает микроволновка. Но браться за это дело только потому, что хочется сэкономить не надо. Ведь стоимость новой СВЧ печи гораздо больше, чем оплата услуг профессионального мастера. Как микроволновку разбирают опытные мастера, можно посмотреть на видео.

Наша микроволновая печь разработала проблему. Если дверь не закрыта, микроволновка думает, что она открыта. Дверь может быть закрыта слишком легко или слишком трудно, чтобы вызвать проблему. Недавно он начал останавливаться прямо во время приготовления пищи, потому что думает, что дверь внезапно открылась, когда она все еще плотно закрыта.

Из того, что я прочитал, проблема, скорее всего, связана с «дверной блокировкой», своего рода датчиком (или несколькими датчиками), которые сообщают микроволновой печи, когда дверь открыта или закрыта.

Как работают эти датчики, и можно ли их починить самостоятельно? (Я не против разобрать вещи.)

Конкретная микроволновая печь, о которой идет речь, – это GE Profile PVM1790 для модели диапазона

Общее устройство

Принципиально конструкцию микроволновой печи удобно представить упрощенной картинкой.

Разогрев пищи происходит в кулинарной камере под воздействием высокочастотного электромагнитного излучения. Оно создается магнетроном и направляется к пище по волноводу.

Программатор с регулятором мощности через модуль устройства управления влияют на высоковольтное напряжение, питающее источник СВЧ излучений и заканчивают таким образом технологический цикл.

Состав электрической схемы

Структура электрооборудования микроволновки принципиально выделена на картинке цветовыми блоками:

• фильтром снижения в/ч помех, направляемых в сеть питания;
• модулем управления с устройством формирования импульсов;
• высоковольтным трансформатором;
• цепями магнетрона;
• трехпроводным кабелем питания с заземляющей жилой.

Возможные причины появления неисправностей в этих блоках разберем ниже, но предварительно рассмотрим их размещение внутри корпуса.

Компоновка узлов

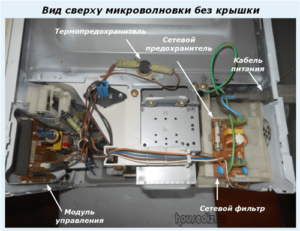

Перед снятием крышки с корпуса прибора необходимо отключить оборудование от напряжения питания сети, принять меры к разряду высоковольтного конденсатора.

По центру микроволновой печи расположен магнетрон. Сверху справа виден сетевой фильтр, на который подается питание 220 вольт по трехпроводной схеме.

Слева посередине смонтирован модуль управления. Концевые переключатели электромеханической блокировки контролируют положение дверцы микроволновки с защитным фильтром, блокирующим при работе попадание СВЧ излучения за пределы камеры.

Трансформатор своей высоковольтной частью схемы с диодом, предохранителем и конденсатором обеспечивает подачу напряжения питания на магнетрон, который при работе сильно нагревается.

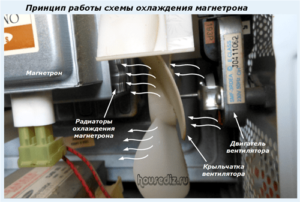

Для снижения температуры создана система охлаждения, действующая по принципу обдува потоком воздуха.

Вращающаяся крыльчатка вентилятора создает поток ветра через радиаторы охлаждения магнетрона и отвод тепла в комнату через отверстия. Таким же образом снижается температура конвектора.

Расположение термопредохранителя и сетевого фильтра с вводом кабеля электропитания показано на виде сверху.

Решения как устранить незначительные неисправности

Лёгкие неисправности прибора и способы их устранения:

• — неправильный режим. Нужно убедиться, что выбран правильный режим разогрева. Для этого нужно задать соответствующую команду, поставить в микроволновку еду или стакан воды, включить на несколько минут, проверить температуру. Возможно, проблема возникала из-за неверно установленного режима;
• — недостаточное напряжение. Если низкое напряжение, то микроволновая печь не разогревает еду. Если в розетку с микроволновкой включены другие приборы, нужно их обесточить и установить источник бесперебойного питания;
• — неисправность дверцы. Могут выйти из строя защелки на дверце микроволновки, и она будет неплотно закрываться. Для устранения неисправности нужно заменить защелки для плотного примыкания дверцы к корпусу микроволновки.

Решения как устранить серьёзные неисправности

• Первое решение: перегорел предохранитель. Нужно открыть заднюю крышку микроволновки, осмотреть внешний вид предохранителей. Перегоревшие предохранители можно сразу заметить, они вздулись и почернели. Если их внешний вид не выделяется из общей массы, нужно проверить сопротивление. После проверки снять поврежденные детали и заменить на новые.
• Второе решение: сломан умножитель. Нужно проверить конденсатор умножителя, используя омметр: небольшое сопротивление указывает на неисправность, если стрелка неподвижна — это говорит об отсутствии контакта, небольшое отклонение свидетельствует о нормальный работе конденсатора. Неисправность этой детали частая причина того, почему микроволновая печь не греет.
• Третье решение: неисправные проходные конденсаторы лампы. Нужно измерить сопротивление, протестировать первичную обмотку трансформатора. Если напряжение выдает 220 В, он исправен, в другом случае деталь нужно заменить.
• Четвертое решение: поломка электромагнитной лампы или магнетрона. Во многих случаях неисправна нить накала в магнетроне, чтобы провести диагностику, нужно измерить сопротивление. Однако проще будет уточнить характеристики детали и приобрести новую.

Решение простых неисправностей

Если в вашем доме есть микроволновка, ремонт своими руками такого оборудования вы вполне сможете осуществить. Иногда за неполадки принимается низкое напряжение сети. Даже если присутствует небольшое отклонение, это может негативно сказаться на работоспособности оборудования и возможности нагрева. В этом случае обычно нагревается посуда, а еда в центре остается холодной.

Для решения данного вопроса специалисты советуют установить блок бесперебойного питания. Может потребовать технического обслуживания даже самая современная микроволновка. Ремонт своими руками такой техники вы сможете осуществить, если разберетесь с причинами поломки. Иногда пользователи сталкиваются с проблемой перегрузки сети, в этом случае могут одновременно работать сразу несколько мощных приборов, подключенных к одной розетке. Решить вопрос можно методом подведения потребителя к отдельной розетке.

Если вы заметили, что не закрывается микроволновка, это может указывать на поломку защелок. Для того чтобы конструкция была герметичной и хорошо грела, необходимо заменить замки. Иногда хозяйки путаются с режимами. Если перед этим вы устанавливали микроволновку на размораживание, а после забыли переключить ее на подогрев, то может происходить нагревание еды, но до определенной температуры, которой оказывается недостаточно.

При этом не стоит решать вопрос о том, как отремонтировать технику. Если ни один из представленных выше вариантов не подходит к вашему случаю, то проблема может быть выражена в поломке конденсатора или высоковольтного диода. Иногда неполадки возникают с магнетроном, в этом случае исправить ситуацию тоже можно.
