Решетки на окна: виды, выбор, что можно сделать самому, изготовление (+ правила заказа заводских)

Подготовительные работы

Подготовить инструмент и материалы к изготовлению решетки не менее важно, чем само производство. Ведь от верных замеров и точного выполнения чертежа зависит качество готового изделия. Необходимо начать со снятия размеров, подготовив рулетку

Необходимо начать со снятия размеров, подготовив рулетку.

Проведение замера

От точности замера напрямую зависит успех предстоящего монтажа конструкции. Хорошо, если для измерения доступна внешняя часть оконного проема. В зависимости от выбранного способа монтажа необходимо измерить высоту и ширину будущего места установки креплений.

• наружное крепление. Снимая замеры, обязательно отмечайте мелом места будущих отверстий;
• внутреннее крепление. Учитывайте, что решетка, которая монтируется в откосы, должна свободно входить в проем окна. Чтобы этого добиться, необходимо из каждого показателя вычесть по 10 мм.

Составление чертежа

Если Вы не планируете сложных хитросплетений и замысловатых узоров в решетках на окна, то можно пренебречь масштабом. Простого эскиза с размерами будет достаточно. В противном случае чертеж решетки окна следует производить согласно всем правилам по его оформлению. Для этого отлично подойдет тетрадь в клетку

Важно отметить, чем точнее чертеж, тем легче в последующем рассчитать количество материала

Также, несмотря на художественную часть работы, не стоит пренебрегать «физикой» конструкции. Она должна иметь ребра жесткости, что обеспечит ее прочность. Эту функцию могут взять на себя распорки. Когда эскиз перепроверен и на нем отмечены все размеры, можно приступить к подбору металлопроката. И если размер окон во всех помещениях одинаков, то количество материала можно просто умножить на число окон в здании.

Монтаж

Разбор монтажных способов решеток на окна уместно начать с классических ошибок. Первая – не нужно делать красоты ради решётки в пол-окна, поз. 1 на отпечаток. рис. Детки через такую перелезут, а вору это комфортная приступка, скамеечка и ограждение для защиты. Второе, не закрепляйте съемного типа решётки к поверхности стены на лапах незначительным количеством крепежных точек, поз. 2 и 3. Такие решётки отковыриваются обыкновенной фомкой. Крепежные точки съемной решётки необходимо располагать вдоль периметра рамы из уголка от 40х40 не меньше чем по 3 на каждую короткую и по 4 на две длинные стороны. Самая решётка тогда будет шире окна на 15-25 см вдоль периметра, как на поз. 2 рис. с видами решёток. Отстояние от поверхности стены наружу – не больше чем на 15 см.

Ошибки во время установки решёток в окна

Третье, не нужно делать распахивающиеся решётки с замком и наружными петлями, поз. 4. Петли с наружной стороны легко срезаются, а антивандальные конусы продуктивны только в однопольной двери с глухим полотном. Что до замка, то в неотложной ситуации ключ от него в первую очередь затеряется

Преступник над решёткой под замком только посмеется и напишет на поверхности стены, уходя: «Мужчина, обрати внимание кино про Жеглова с Шараповым!»

Следующая ошибка – щели между поверхностью стены и решёткой более 10-15 мм, поз. 5-7, что дает возможность применить воровской инструмент. Порой прижать решетку на окна близко к поверхности стены просто нереально, мешают наличники окон, поз. 6. В данном случае только один выход – заказывать решётку из спецстали.

Установка решётки в окно на лапах

Правильная установка оконных решеток – на внутренних лапах (см. рис. с правой стороны) и анкерах. Лапы должны быть из полосы горячекатаной от 40х4 и как можно длиннее. Анкерные болты из крепкого прута сделанного из стали толщиной от 12 мм обязаны входить в стенку (не в штукатурку!) на 15-25 см. Меньше нельзя по соображениям надежности, а больше – по соображениям прочности конструкций строительства. Устанавливать полуметровые анкерные болты, приваренные к каркасу монолитно бетонной стены, можно лишь в процессе постройки строения и если это рассчитано его проектом. В лапах решётки сверлятся отверстия под выступающие на двойную толщину лапы кончики анкерных болтов, лапы на них заводятся и фиксируются сваркой. Решётка на лапах в проеме окна лучше будет, если:

1. Лапы наварены с наружи рамы;
2. Рама создана точно в размер по наружному контуру проема окна;
3. В облицовке откосов окна выдолблены канавки под лапы решётки;
4. Толщина стен позволяет устанавливать на лапу по 2 крепежные точки;
5. Еще идеально, если лапы решётки возможно провести между рамой окна и стеной и вторые крепежные точки разместить в середине помещения;
6. По установке решётки лапы в канавках заштукатуриваются.

Смысл таких трудностей в том, чтобы вору просто не было видно, как крепится решётка. Разбираться – долго, можно «попасть»

Если например дом на отшибе и времени у преступника довольно, важное значение приобретает п. 5: нащупал анкерный болт, срезал, а решётка все равно стоит как влитая

Обескураженный лиходей уходит.

Как быть с пластиком?

Во время установки решёток на окна ПВХ с применением сварки существует опасность повредить искрами или прожечь раму окна. В данном случае штыревые анкерные болты можно сменить болтами от М10х150 с конусными головками в стальных цанговых обоймах, подобных же, какие применяются для подвески люстр. Крепление выполняется согласно перечня пред. инструкции, однако с определенными свойствами:

• В лапах под головки болтов подбираются фаски;
• Фаски под головки впотай должны быть глубокими, чтобы головки болтов были утоплены в лапах;
• Вначале выполняется пробная установка решётки и подгонка;
• Перед финальной установкой в цанги в стене вводится минимальное количество эпоксидного клея;
• Головки болтов затираются заподлицо с лапой смесью того же клея и стальных опилок в соотношении 1:(2-4) по объему, выходит что-то вроде густого пластилина цвета металла. Затирают резиновым или древесным шпателем через пленку из полиэтилена;
• По застывании эпоксидки пленка снимается и затертое место доводят до незаметности наждачной бумагой.

Преступник, решивший вскрыть такую решётку, на каждом из данных креплений столкнется с такими проблемами:

1. Не видно, где вообще разрезать.
2. Нащупал лапу, не видно, чем и где крепится.
3. Нащупал болт – не отвернешь.
4. Высверлил головку, а она (решётка), падла (прошу прощения), стоит, как стояла. Ну ее на …, эту хату!

Технические характеристики

Металлические решетки на окна имеют ряд технических характеристик, которые указываться в документе на готовое изделие:

• габариты конструкции;
• наличие декоративных элементов;
• шаг между отдельными прутьями;
• возможность открывания;
• тип крепление к стене.

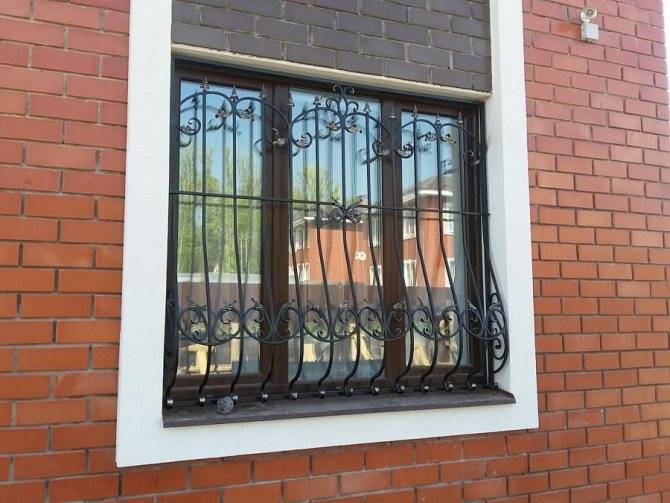

Решетка с декоративными вставками (Фото: Instagram / kuznets_izh)

Основные разновидности конструкций

Как бы оконные решетки не дополняли экстерьер дома, все же главным их предназначением является защита имущества от злоумышленников. Принято разделять оконные конструкции по двум критериям: по виду крепления и по методу открывания.

По виду крепления оконные решетки делятся на стационарные и съемные. Первый вариант считается более надежным, так как такие приспособления крепятся напрямую в оконный проем, а не в стены, что обеспечивает максимально долгое служение и минимальные шансы на то, что решетка деформируется или выпадет. Второй вид характеризуется своей ненадежностью и вероятность к скорым искривлениям.

Второй критерий, по которому выделят основные разновидности конструкций оконных решеток – это метод открывания. Их можно охарактеризовать следующим образом.

Виды оконных решеток по методу открывания
Глухие	Этот вид решеток представляет собой глухую каркасную раму, не имеет ни единой створки и никак не открывается. Такие конструкции считаются небезопасными согласно пожарной инструкции. К их установлению необходимо подойти внимательно, предварительно спланировав другие варианты выхода в случае пожара.
Раздвижные	Открываются по принципу смещения створок в стороны. Могут состоять из двух частей. Закрываются такие модели при помощи замка или специально встроенного механизма.
Распашные	Данные модели могут открываться и закрываться, так как главными элементами в конструкции считаются рама и створки. Закрываются при помощи навесного или врезного замка.

При установке оконных решеток важно, чтобы они не просто защищали дом или магазин, а еще и обладали доступностью, мобильностью и простотой эксплуатации

По форме

• Простые плоские решётки устанавливаются параллельно окну на небольшом расстоянии от него.
• Выпуклые решётки могут иметь форму бочонка или другую выпуклую форму. Удобны на округлых зданиях и зданиях с башнями. Допускают установку кормушек, объёмных градусников или других предметов между окном и изделием.
• Дутые решётки для цветов имеют французский изгиб в нижней части, который может служить опорой для горшков с цветами. Это становится дополнительным украшением экстерьера и удобно в быту.
• Решётки для подоконника имеют выпуклость для подоконника в нижней части и монтируются под подоконником. Это позволяет использовать полезное место на подоконнике.

Это интересно: Как повесить шторы на шторной ленте на крючки — разъясняем обстоятельно

Установка своими руками

Для того чтобы самостоятельно выполнить работы, которые необходимы для монтажа защиты на окна своими руками, следует предварительно подготовиться. Итак, вам понадобится следующий перечень инструментов, которые будут необходимы:

• аппарат для сварки;
• болгарка;
• уровень линейный строительный;
• перфоратор;
• элементы для крепления;
• маркер, измерительная рулетка.

Первым шагом нужно произвести тщательные измерительные работы, определив при этом проем окна. На бумаге необходимо сделать чертеж изделия, которое вам требуется получить

Нужно обратить внимание на тот фактор, что ширину необходимо выполнить меньше ширины окна на 50-60 мм, высота должна быть меньше – на 30-40 мм

На чертеже изображаются абсолютно все конструкционные элементы, затем его отдают мастеру по сварочным работам. В соответствии с предоставленным чертежом специалист выполнит необходимое количество ячеек. Также существует более простой вариант решения подобной проблемы. Он состоит в следующем: по имеющемуся у вас чертежу вы выбираете в магазине уже готовую защиту, которая максимально близко подходит к вашим размерам.

Если вы решили самостоятельно сделать решетку, то необходимо иметь сварочный аппарат и уметь им пользоваться. Вам необходимо нарезать по размеру уголок, который сваривается в каркас конструкции, к нему будут привариваться железные пруты с определенным расстоянием друг от друга (все зависит от рисунка решетки, который был выбран). Изготовленную конструкцию необходимо прогрунтовать и покрасить перед установкой.

Далее вы выполняете крепеж элемента к стене. Монтаж зависит от того способа, который вы выбрали для крепления. В случае применения сварочного крепления изначально подготавливают железные штыри длиной до 120 миллиметров в количестве шести штук. Потом следует отметить места установки с помощью штыря, затем по отметкам в стене сверлят отверстия нужного диаметра, далее следует штыри поместить в отверстия, закрепить и приварить к ним защиту. Такой способ крепления наиболее часто применяется на практике.

Схема монтажа решетки

Если устанавливаем решетки на окна деревянного дома, то делаем это так:

• Необходимо по периметру проема просверлить насквозь отверстия для болтов крепления в количестве 6-8 штук. С внутренней стороны к болту приваривается квадрат размером 2-4 см. Он надежно будет удерживать болт при попытке вынуть его из стены снаружи.
• Если решетка встанет внутрь проема, а не снаружи, тогда к ней по бокам привариваются стальные полосы, сквозь которые анкерами решетка крепится в стену с торца проема.

На рынке существует множество строительных организаций, которые помогут вам в выборе, изготовлении и монтаже подобного рода конструкций, при этом ценовой диапазон достаточно велик, что поможет определиться с вариантом, подходящим именно вам.

Инструменты и оборудование, необходимые для работы

Прежде всего начинающему мастеру необходимо разобраться, какие инструменты и приспособления потребуются для процесса работы, так как при изготовлении решетки, каким бы то ни было способом, обычными подручными средствами обойтись не получится.

Для максимально удобного проведения работ будет необходим стол со столешницей из листового металла толщиной в 4÷5 мм, или же устойчивые конструкции-подставки, сваренные из арматуры диаметром в 14 мм – так называемые «козлы». Стол или козлы желательно оборудовать приспособлениями для фиксации заготовок – трубными или обычными тисками, струбцинам и т.п.

В число специальных инструментов и приборов должны войти следующие:

Ручные и электрические инструменты	Применение специальных инструментов
	Изготовить металлическую решетку никак не получится без сварочного аппарата. Справедливости ради надо заметить, что практически каждый рачительный владелец частного дома, рано или поздно, но всё же приходит к тому выводу, что без этого прибора в личном хозяйстве – не обойтись. Даже если он нужен один-два раза в год, сварочный аппарат поможет значительно сократить расходы на ремонт ворот и забора, а также при проведении обустройства придомовых построек. Ценовая доступность, компактность и высокая универсальность современных сварочных инверторов – лишние доводы к обзаведению ими.
	Угло-шлифовальная машинка или «болгарка» также должна быть в каждом добротном наборе домашних инструментов, так как она достаточно часто нужна при выполнении ремонтных работ, для резки камня или металла. В комплекте к ней нужно всегда необходимо иметь круги для резки и шлифования различных материалов, металлические щётки для проведения зачистки заготовок от ржавчины.
	Электрическая дрель (или перфоратор) со сверлами по металлу и бурами для бетона – потребуется при изготовлении решеток при необходимости просверливания отверстий в различных деталях конструкции, а также при монтаже самой готовой решётки к стене, оконному проему или раме.
	Наковальня и молот используются не только при ковке деталей решеток, но и для других нужд. Например, неплохо, если этот инструмент будет всегда находиться в гараже, так как он может пригодиться при проведении разнообразных ремонтных работ с автомобилем. Молот, а точнее сказать, большой молоток с надежной удобной ручкой, также никогда не станет лишним как в домашнем, так и автомобильном хозяйстве. При изготовлении решеток наковальня используется для формовки на ней с помощью молота декоративных элементов конструкции, после нагрева арматурных прутьев в горне.
	Горн или кузнечная печь будет необходима для горячей ковки металла, без которой не обойтись, если планируется украсить решетку фигурными деталями. Этот прибор нельзя устанавливать в гараже – из соображений соблюдения пожарной безопасности он должен находиться в отдельной мастерской. Горн может быть сложен из кирпича или же изготовлен из металла, а для его нагрева до высоких температур используется уголь или же сжиженный газ.
	Кузнечные щипцы будут необходимы во время горячей и холодной ковки декоративных составляющих конструкции – «улиток» и «валют». Чтобы освоить работу с этим инструментом, необходимо потренироваться на ненагретых деталях, получив определенный опыт обращения с ним. Щипцы используются для захвата нагретых металлических прутьев и полос, а также для их скручивания.
	Специальный станок, кондуктор или иное приспособление для гибки металлических прутов. Без этого приспособления невозможно будет добиться ровности и аккуратности в металлическом орнаменте, что значительно снизит степень эстетичности и презентабельности готовой решетки. Подобные приборы могут отличаться по своей конструкции, но все они имеют одно предназначение. Особенно это приспособление пригодится тем, кто собирается заняться кузнечным искусством хотя бы на полупрофессиональном уровне. В том случае, когда задумана решетка без изогнутых деталей, это приспособление не потребуется. Некоторые домашние мастера обходятся без него, создавая на верстаке временные шаблоны-приспособления для ручной гибки арматуры, а в качестве рычага для приложения силы используют отрезок трубы.

Кроме этих специальных приспособлений и приборов, потребуются и такие инструменты, как набор гаечных ключей (разводной ключ), рулетка, металлический держатель для арматуры, напильники с насечками разного размера, наждачная бумага, металлическая щетка, кисти для грунтования и окрашивания решеток и некоторые другие, которые, в принципе, есть в каждом доме.

Покупка решетки

Покупать решетку необходимо конкретного размера. Многие покупатели не знают, как рассчитать решетку на окно. Сделать расчет можно после промера ширины и высоты оконного проема рулеткой.

Накладная конструкция должна заходить на стены по 10-15 см с каждой стороны откосов. Меньшее расстояние не позволяет обеспечить крепость конструкции — ударяя по болтам молотом или сдвигая решетку в сторону силой можно нарушить целостность стены, после чего появляется возможность вытянуть решетку.

Объемная накладная решетка.

Устанавливаемая внутрь оконного проема решетка по ширине должна быть меньше на 10 см, по 5 см с каждой стороны, по высоте на 16 см, по 8 см снизу и сверху. Такое расстояние необходимо для проведения монтажных работ.

Особенности приобретения решёток

Как правило, изготовлением подобных конструкций занимаются специализированные фирмы, поэтому предпочтительно остановить выбор непосредственно на изделиях, которые предлагают именно они. В основном, данные компании предлагают разнообразие качественных моделей решёток для оконных дачных проёмов.

Некоторые элементы решёток из ковки являются истинным произведением искусства и производятся исключительно одарёнными мастерами. В подобных случаях необязательно обращаться в огромные фирмы, так как можно сотрудничать и с маленькой мастерской для получения прекрасного результата.

Немаловажный показатель безупречного качества создаваемых конструкций — возраст фирмы, которые изготавливают их. Всё же элементы считаются не настолько востребованными и отличаются минимальным спросом среди населения.

При необходимости установки оконных решёток сварных или другого вида, ориентируйтесь не на рекламу, а только на положительные отзывы.

Установка металлических решёток на окна без секретов

Крепёж к закладным на сварку

.

Это самый надёжный и самый распространённый вид установки металлических решеток на окна, наиболее эффективный для кирпичных стен, бетонных, выполненных из шлакоблоков и т. п. Закладные — это железные штыри квадратного или круглого сечения, вбитые в отверстия глубиной приблизительно 12 см и 1,6 см в диаметре, и выступающие наружу на 3-5 см. Можно по краю профиляизделия сваркой прикрепить специальные проушины, и уже с их помощью прикрепить решетки к стене. Ещё вариант: просверлить отверстия в раме и закрепить таким образом.

Всё вышеописанное годится для сварных конструкций. При этом способе нужно заранее позаботится о защите окон во время сварочных работ. Крепёж при при помощи метизов или анкерных болтов.

Следующий способ монтажа позволяет обойтись без сварки. Суть его в том, что изделия крепятся путём ввинчивания анкерных болтов через проушины в специально подготовленные отверстия в стене, затем шлицы шляпки винта растачиваются. Такой способ более приемлем для кованых решеток Он универсален и применим для стен из разных материалов. Только для кирпичных применяют анкерные болты, а для деревянных — технические саморезы. Этим способом можно установить решетки и в накладку, и в проём.

Крепёж сквозь стену

.

Этот способ более всего актуален для деревянных домов. Отверстия сверлятся сквозь всю толщину стены, и установленная в накладку стальнаяконструкциякрепится при помощи гаек, затягивающих проступающие внутри помещения края болтов.

Если такой способ выбран для стен с виниловым сайдингом, то вначале аккуратно сверлятся отверстия в намеченных местах в стене. К изделию привариваются резьбовые шпильки длинною, большей толщины стены.На шпильки вставляются втулки нужной длины, которые выступят в роли ограничителей при углублении в сайдинг. Решетка насаживается и с обратной стороны (изнутри помещения) притягивается на шпильках с помощью гаек.

У каждого из вышеописанных способов есть свои достоинства и недостатки. Крепёж с помощью сварки считается самым прочным, но не позволяет снимать решетку, чтобы обновить её или выполнить ремонтные работы. К тому же, со временем в месте крепления закладных на стене появляются ржавые потёки от дождей.

Установка металлических решёток на окна

на анкерные болты позволяет снимать её по мере необходимости. Кроме того, анкеры оцинкованы и никаких следов на стенах не оставляют. Но этот способ значительно дороже предыдущего и ниже устойчивость к взломам.

Минус установки металлической решётки на окна сквозь стену в том, что портится внешний вид внутри помещения, нужно дополнительно маскировать элементы, удерживающие конструкцию. Но для деревянных домов это может оказаться единственно приемлемым вариантом.

Найти наиболее оптимальный способ, который устроит именно вас, помогут специалисты. Они же произведут соответствующие замеры. Вам останется только ждать великолепных результатов.

Из чего изготавливают

По используемому материалу для решёток на окна выделяют изделия разной прочности:

• обычной;
• повышенной;
• высокой.

Обычная прочность

Чаще всего такой вид выполняют из прокатной стали, она обладает обычной прочностью. Используют холоднокатаную, кованную или тянутую сталь. Такой металл имеет хорошие пластичные свойства, но при толщине прутков меньше 20 мм, не особо прочен. Их вполне можно разрезать кузнечными кусачками.

Такие конструкции как раз из серии «дёшево и сердито» – снижается стоимость изделия, повышается прочность, но страдает эстетический вид. А также ещё одно преимущество шпалер из проката – они легко поддаются холодной ковке.

Повышенная прочность

Повышенную прочность имеют оконные решётки из арматурной стали. Арматурный прут диаметром 1,4 см соответствует по надёжности прокату обычного качества диаметром 2 см.

Арматурный прут используется для изготовления решетки повышенной прочности

При выборе правильной конфигурации ограждения, его можно перерезать только гидравлическими ножницами или плазменным резаком, а обычные режущие инструменты маргиналов не справятся.

Ещё одно достоинство, которое может сэкономить финансы, решётки из арматурной стали можно сваривать самостоятельно с помощью обычного сварочного аппарата. Но есть нюанс – из-за дополнительной жёсткости прутьев их возможно гнуть только по большому радиусу, что не позволяет создавать ажурные узоры.

Высокая прочность

Решётки высокой прочности изготавливают из спецстали. Это наиболее надёжный вариант ограждения. Тончайшие прутья такой оконной решётки сможет разрушить только плазменный резак. И далеко не все спасатели имеют такое оборудование.

Решётки из спецстали производят аргонно-дуговой сваркой на промышленных предприятиях, в домашних условиях их невозможно изготовить.

Аргонно-дуговау сварку используют для изготовление решеток высокой прочности

Благодаря своей особой прочности конструкция из спецстали может быть очень ажурной, иметь тончайшие прутья, практически незаметные с небольшого расстояния.

Но в связи с высокой ценой на изделия, их устанавливают на предприятиях, если это действительно целесообразно, или очень обеспеченные люди

Монтируя такие ограждения, важно обеспечить помещение дополнительным аварийным выходом

Стационарные

Подобные модели отлично справляются с функцией охраны. Однако необходимо смириться с их внешней простотой и другими нюансами в виде невозможности комбинирования и невозможности снятия.

Достоинства

Отличная защита от нежелательного проникновения в дом;
Несложность процесса установки;
Простота производственного процесса;
Высокая степень надёжности в отношении безопасности.

Минусы

Недостаточная огнеупорность;
Внешняя простота.

Установка

Данные конструкции просты в монтаже, но при условии, если вы будете придерживаться соответствующей инструкции. При отсутствии усидчивости и свободного времени альтернативным выходом станет приобретение решёток, так как сегодняшний рынок готов предложить множество элементов из самых разнообразных современных материалов, которые привнесут в ваше жильё эстетику.

Порядок изготовления – подготовительные работы

Чтобы самодельные решётки имели привлекательный вид, а также обладали большой надёжностью и функциональностью, в первую очередь, нужно снять правильные замеры и подготовить рисунок эскиза.

1. Перед началом работы снимаются размеры с оконного проёма. По ширине решётка должна быть уже проёма на 50 мм. Высоту выбирают исходя из внешнего вида конструкции, но с учётом того чтобы в образовавшееся пространство не мог пролезть даже самый маленький человек.
2. После снятия размеров чертится рисунок эскиза в соответствующем масштабе, на котором помимо основных элементов прорисовываются и декоративные составляющие. Если своими руками изготовляется решётка со сложными рисунками, то на чертеже измеряются самые крупные элементы, истинный размер которых рассчитывается в соответствии с масштабом. Это необходимо для того, чтобы после изготовления решётки не оказалось, что в такое отверстие может проникнуть злоумышленник.
3. Если изготовляется распашная конструкция, то нужно предусмотреть вставки на створках, на которые в дальнейшем будет монтироваться замок. Также очень часто одна часть решётки делается неподвижной, а другая распашной в целях обеспечения свободного выхода в случае пожара.
