Энергопотребление теплого пола: критерии и пример расчета

Расчет потребления электроэнергии ИК пленки на 1м2

Стоит понимать, что для каждого дома потребление электроэнергии будет свое. Если говорить о среднем показателе потребления электричества, то он варьирует от 10 до 60 Ватт на квадратный метр площади.

Для загородного дома, где инфракрасный теплый пол является основным источником тепла, то расход энергии будет составлять от 30 до 40 Ватт на квадратный метр. В квартире, где теплый пол служит как дополнительный элемент нагрева, затраты энергии составят от 10 до 30 Вт на метр квадратный.

Расход на отопление в доме влияют различные факторы:

• общая площадь помещений;
• площадь застилаемой поверхности пола;
• вид напольного покрытия;
• общие характеристики помещения (высота, толщина стен и объем отапливаемой зоны);
• наличие окон и дверей в помещении и их количество;
• сколько места занимает мебель;
• дополнительные способы отопления.

При наличии этих данных можно составить наиболее точный расчет выделения тепла и соответственно потребления электроэнергии.

Чтобы понять, сколько расходует электроэнергии теплый пол нужно выполнить расчет максимально правильным, за основу возьмем потребление пленки на 40 Ватт*м2. Стоит понимать, что после достижения установившейся температуры инфракрасное покрытие за один час включается 3-4 раза, так как нагрев материала производится в течение 3-5 минут, после чего нагревательный элемент остывает на несколько градусов.

ВНИМАНИЕ! Расчеты ведутся по тарифу на электроэнергию для Московской обл. который на данный момент составляет 5.29 руб./кВт*ч

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч

Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч. Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе.

Если использовать инфракрасную пленку как дополнительный источник тепла с расчетом 10 Вт/м2, потребление электроэнергии в месяц составит 413 кВт*ч. Цена в месяц выйдет 2203 руб.

Если стены в доме имеют хорошую теплоизоляцию, то для отопления понадобится меньше мощности, так как тепло потерь будет меньше. Для дома с хорошо утепленными стенами потребление электричества составит не более 30 Ватт на квадратный метр.

Как снизить потребление электроэнергии инфракрасного пола

По приведенному примеру, можно увидеть какой расход электроэнергии теплого пола потребляется, и сколько придется платить за свет. При получении квитанции может возникнуть спорный вопрос, резонно ли было устанавливать теплый пол, но есть варианты, которые позволят вам существенно сэкономить затраты электричества и сэкономить собственные деньги.

#1. В первую очередь стоит позаботиться о качественном утеплении полов в доме. Как показывает статистика проверенная специалистами, расход энергии при хорошо утепленных полах уменьшается порядка 40%, а – это можно сказать, что в половину.

#2

Важно установить терморегулятор в наиболее холодной точке помещения, где при понижении температуры воздуха прибор будет включать отопление, и отключать его для достижения необходимых условий. С помощью терморегулятора расход можно сократить на 40%

#3

Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством

#3. Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством.

#4. Чтобы минимизировать затраты на электричестве, не стоит использовать пленку под мебелью. От такого отопления в помещении теплее не станет, а платить придется полностью. Только открытое пространство позволяет хорошо прогреваться помещение.

#5. Можно сократить потребление энергии, если опустить температуру нагрева полов на один градус. Для вас и жителей дома падение температуры будет незаметным, но при этом экономия составит около 5%.

Экономить на электричестве при использовании инфракрасных полов не сложно, главное при этом полностью придерживаться основных правил экономии.

Если вы воспользуетесь подсказкой, которая предложена в этом материале, то можно сэкономить свои расходы на оплату электроэнергии. Комфорт в доме напрямую зависит от температуры воздуха, поэтому правильно рассчитанная мощность и потребление электроэнергии поможет сэкономить на оплате.

Нормативы

Производители предлагают электрический пол различного вида. Системы отличаются по виду нагревающего элемента и среднему значению расходу электричества. В обязательном порядке выполняется точный расчет, чтобы избежать большого перерасход электроэнергии.

В зависимости от исполнения теплые полы делятся на:

• Нагревающую пленку;
• Электрический кабель;
• Термомат.

Существует прямая зависимость между мощность и затратами на электроэнергию. При этом чем больше мощность, тем больше система будет потреблять электроэнергии. Существует средние показатели мощности, на которые можно ориентироваться. Так за средние нормативные значения можно принять:

• 0,2 – 0,4 кВт/м², если планируется уложить инфракрасную пленку;
• 0,01 – 0,06 кВт/м² для электрического нагревательного кабеля, состоящего из пяти витков, укладываемых примерно на одном квадрате напольной поверхности с учетом рекомендуемого расстояния между витками;
• до 0,2 кВт/м², если предпочтение отдано термомату.

В качестве основного показателя, используемого при оценке характеристик теплого пола является температура. С помощью нее определяется количественный уровень нагрева. Для инфракрасного пола нормативный показатель может достигать +60С, а для кабельного – +65С. При этом рабочая температура поверхности поддерживается на уровне от +30С до +35С. Этого достаточно, чтобы в помещении постоянно поддерживался комфортный температурный уровень.

Расход электроэнергии будет тем больше, чем выше сопротивление. В основном у теплого электрического пола мощность составляет 0,1 – 0,2 кВт/м². Более точную информацию об этом можно найти на коробке конкретного изделия либо в прилагаемой инструкции. При этом средний показатель поддерживает на уровне 120 Вт/м².

Также надо обязательно учитывать назначение смонтированной системы. Для каждого конкретного варианта доводятся свои нормативы мощности. Если система теплый пол используется как основная, то в этом случае электрический пол будет потреблять максимальное количество электроэнергии. Это подходящий вариант для дома, в котором отсутствует электричество. Если дом подключен к системе центрального теплоснабжения, уровень потребляемой мощности можно существенно снизить.

На максимальную степень нагрева напольной поверхности установлен ряд нормативов. Они напрямую зависят от функционального назначения помещения и ограничивают предельное значение потребляемой мощности. Так для комнаты:

• с постоянным нахождением людей максимальная температура нагрева пола ограничивается 26С;
• с временным пребыванием может достигать 31C;
• в жилых комнатах, общественных помещения степень нагрева напольного покрытия ограничивается 35С.

Температура напольного покрытия ограничивается и международными нормативными документами. Ее можно варьировать в интервале от 19С до 29С.

Внимание! Установлено ограничение на перепад температуры между отдельным участками напольного покрытия. Он должен находится в интервале 5 – 10С. Энергоэффективность теплого пола обеспечивается достаточной степенью нагрева нагревательного элемента

Его температура обычно находится в интервале 30 – 45С. Равномерное распределение тепла в вертикальной плоскости способствует снижению температуры воздуха на 2С. При этом расход электричества уменьшается на 1/5. Ведущие производители предлагают запатентованные решения, которые уже длительное время эксплуатируются в различных помещения, обеспечивая эффективный обогрев без каких-либо дополнительных теплопотерь на протяжении всего периода эксплуатации

Энергоэффективность теплого пола обеспечивается достаточной степенью нагрева нагревательного элемента. Его температура обычно находится в интервале 30 – 45С. Равномерное распределение тепла в вертикальной плоскости способствует снижению температуры воздуха на 2С. При этом расход электричества уменьшается на 1/5. Ведущие производители предлагают запатентованные решения, которые уже длительное время эксплуатируются в различных помещения, обеспечивая эффективный обогрев без каких-либо дополнительных теплопотерь на протяжении всего периода эксплуатации.

Расчет мощности

Чтобы увидеть, какой должна быть минимальная потребляемая мощность теплого пола в ваттах, прибегают к формуле: обогреваемая площадь, умноженная на мощность, требуемую для обогрева конкретного помещения. Если планируется использовать систему в качестве дополнительного отопления, последний показатель может составить от 120 до 140 Вт/м². На «безальтернативный» теплый пол расход электроэнергии возрастает на 40 Вт/м².

Основной обогрев требует не только повышенной мощности, а и большего охвата площади. Над пленкой или кабелем должно находиться не менее 70% поверхности. Потребление электрического теплого пола, как приложения к системе центрального отопления, значительно скромнее. Для нормальной работы достаточно охватить 40% комнаты. В формуле учитывается только полезная площадь, то есть без участков с мебелью. Рекомендуемая потребляемая мощность теплого пола на 1 м2 зависит от типа помещения:

• кухня, ванная, жилые комнаты, прихожая на первом этаже – 140 Вт/м² (для дополнительного отопления);
• эти же помещения, начиная со второго этажа – 120 Вт/м²;
• балконы, лоджии – 180 Вт/м².

Напоминаем, что при основном обогреве мощность электрического теплого пола на 1 м2 возрастает на 40 Вт. Теперь посмотрим, как определяют нужный показатель на практике.

Пример

Допустим, нам нужно выяснить, какой расход электроэнергии на теплый пол потребуется для гостиной в квартире, расположенной на третьем этаже. Общая площадь комнаты составляет 20 м² (4х5 м). Потребляемая мощность инфракрасного теплого пола должна обеспечивать нормальный дополнительный обогрев. Прежде всего, необходимо определить полезную площадь. Предположим, что 5 м² занимает различная мебель и тяжелое оборудование. Еще один «квадрат» убираем в связи с тем, что от каждой стены требуется отступ не менее 10 см. Таким образом, нам нужно узнать, сколько потребляет пленочный теплый пол, занявший 14 м² комнаты. Применяем формулу, указанную в начале раздела. Для подобных помещений базовая потребляемая мощность теплого пола вт за м2 составляет 120 Вт. Умножаем 14 на 120 – получаем 1680 Вт. Это показатель и должен стать вашим ориентиром при выборе подходящей системы.

Если вы хотите, чтобы оборудование было способно периодически выполнять и функции основного отопления, потребуется более производительный теплый пол. Расход электричества в такие моменты потребует мощности 160 Вт/м². Площади под кабель или пленку у нас достаточно – как раз требуемые 70%. Произведя нехитрые расчеты, мы получим 2240 Вт (2,24 кВт). Напоминаем, что это не энергопотребление теплого пола на 1м2, а требуемый показатель производительности системы. Аналогичным образом рассчитываются параметры для любого помещения.

Балкон/лоджия

Отдельно стоит рассказать о балконах и лоджиях. Многих потенциальных пользователей интересует, сколько потребляют теплые полы в месяц, когда располагаются в этих помещениях. Сразу скажем, что установка отопительной конструкции будет оправдана только при условии качественного утепления балкона. Нетрудно представить, какой расход электроэнергии у теплого пола, когда часть выделяемого им тепла постоянно уходит на улицу. Даже при условии, что стоит качественный стеклопакет.

Правильно подобранные изоляционные материалы помогут существенно снизить потребление теплого пола вт м2, но в любом случае потребуется мощность 160-180 Вт/м². Если вы живете в холодном климате и решили обогревать лоджию таким образом, рекомендуем подумать о приобретении дополнительного оборудования, например, радиатора.

Сколько электричества потребляет теплый пол, зависит от режима эксплуатации, который определяете вы. Выбирая систему, помните, что не угадать с производительностью в сторону понижения намного хуже, чем приобрести более мощное оборудование. Если вы хотите точно знать, сколько ест теплый пол электричества в периоды максимального обогрева, лучше обратитесь за расчетом к профессионалам. Мы указали ориентировочные мощности, а они определят оптимальные показатели, учитывая все параметры комнаты и ваши требования к уровню обогрева.

Если нет желания, чтобы калькулятор расхода электроэнергии инфракрасного теплого пола удивлял вас неожиданным ростом цифр, не стесняйтесь обращаться за консультацией перед покупкой. Некоторые клиенты любят продемонстрировать свою «продвинутость», сходу называя понравившийся товар, характеристики которого подходят под их вычисления. Примерно определить, сколько киловатт потребляет теплый пол, способен каждый. Сделать это с высокой точностью значительно сложнее.

Саморегулирующиеся кабели

Благодаря особому строению греющие провода такого типа не перегреваются. Саморегулирующийся кабель для теплого пола состоит из последовательно соединенных маленьких сегментов. Каждый из них насчитывает две токопроводящие жилы, между которыми располагается полимер, выделяющий тепло.

Саморегуляция электрического пола данного типа основана на свойствах полимера, у которого электрическое сопротивление во многом зависит от температурного режима. Чем он выше, тем больше сопротивление.

По этой причине в процессе нагрева полимера и возрастания степени сопротивления сила тока, идущего через элемент, понижается, а значит, уменьшается количество выделяемой тепловой энергии. Так регулируется теплоотдача каждого сегмента. При этом температура соседних элементов друг от друга не зависит. Стоимость такой проводки под теплый пол намного дороже, чем из резистивных кабелей.

Расход электричества теплого пола

Если решено укладывать теплый пол в виде электрического кабеля или ИК-пленки, то первый вопрос у любого покупателя – фактический расход ими электроэнергии. Производители и продавцы заявляют для подобных систем КПД под 100% вкупе с высокой эффективностью. Но при изучении технической документации на ТП ситуация выглядит не столь однозначно и привлекательно, как в рекламе.

Сравнение стоимости

Электрический теплый пол потребляет порядка 100–300 Вт/ч на квадратный метр системы. При перерасчете на квадратуру дома или квартиры в 80–150 м2 выходит внушительная сумма в киловаттах. Но есть ряд нюансов.

Кабельный или пленочный напольный электрообогрев:

1. Работает не круглосуточно, а циклами «нагрев-охлаждение» с потреблением электрической энергии только на фазах разогрева.
2. Укладывается посередине пола в имеющихся помещениях, а не по всей их площади.
3. Во включенном состоянии при нагреве потребляет на уровне 60–70% от заявленной в техпаспорте максимальной мощности.

В результате расход потребляемой электроэнергии получается не столь катастрофичным. Конечно, насосная станция для частного дома, включаемая лишь время от времени расходует гораздо меньше. Но и у работающего от электричества теплого пола потребление выходит в итоге вполне приемлемым. Надо лишь расчет и монтаж такой напольной системы производить правильно.

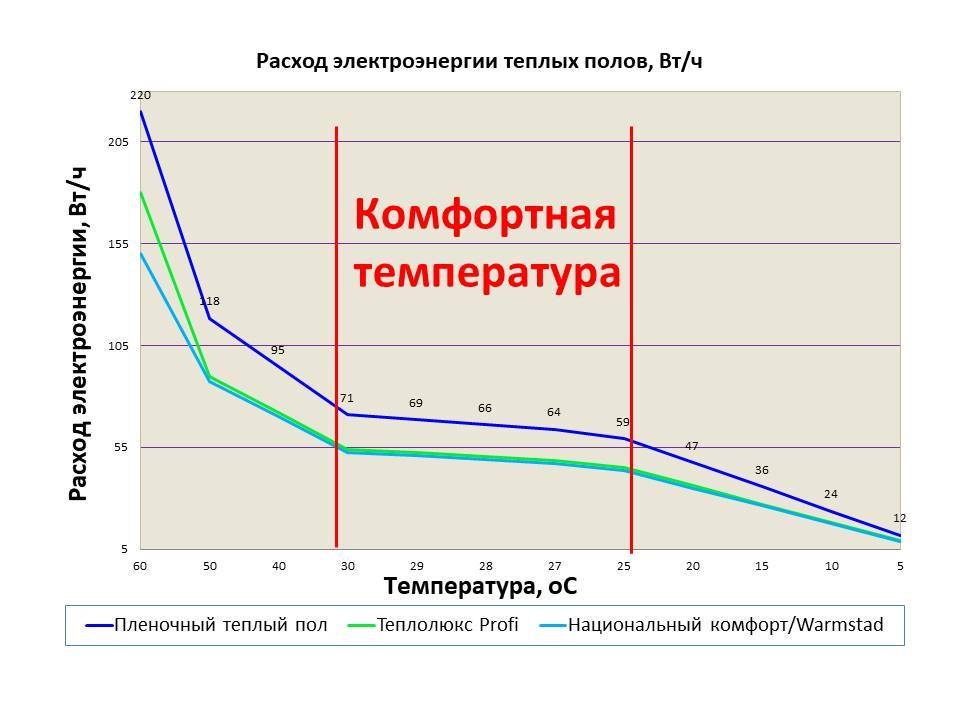

Затраты электроэнергии на теплый пол

Сокращаем затраты

Благодаря применению терморегулятора вы сможете сэкономить до 40 % электроэнергии

Удобство и комфорт, создаваемые отапливаемыми полами, омрачает только один фактор – счет за электроэнергию. Как, не лишая себя удобств, снизить расходы на электроэнергию? Несколько советов по умному потреблению:

1. Обязательно смонтируйте терморегулятор. Расположить его лучше на максимальном удалении от основной отопительной системы. Регуляторы позволяют сэкономить до 40% электроэнергии за счет необходимого включения.
2. Максимально снизьте потерю тепла. При необходимости проведите работы по теплоизоляции стен. Согласно опытных статистических исследований, улучшение теплоизоляции снижает расходы на электроэнергию почти в 2 раза.
3. Установите многотарифную систему оплаты электроэнергии. При этом отопление полами в ночное время обойдется в зависимости от региона в 1,5 – 2 раза дешевле.
4. Начните экономить ещё на этапе монтажа. Не заводите элементы отопления в места расположения мебели, делайте необходимые отступы от стен и приборов отопления.
5. И простая математика: понизив температуру всего на 1С, потребление электроэнергии сокращается на 5%.

Подойдите к вопросу укладки теплых полов ответственно. Заранее просчитайте необходимую мощность приборов. Эти данные помогут правильно подобрать элементы нагрева и пользоваться системой без значительного ущерба для семейного бюджета.

Факторы, определяющие мощность теплого пола

На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.

Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.

Основной обогрев или нет

Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.

Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:

• кабельные — 220 — 230 Вт;
• кабельные маты — 100 — 160 Вт;
• инфракрасная плёнка — 130 — 230 Вт;
• стержневые — 130 — 160 Вт;
• водяные — 40 — 150.

Вид помещения и его размер

У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.

К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.

В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:

• ванная комната — 150 до 180 Ватт/м2;
• остеклённый балкон — 150 до 180;
• кухня, спальня, коридор — 110 до 150.

При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.

Напольное покрытие

Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.

При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.

Теплоизоляция помещения и тепловые потери здания

Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.

В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.

Температура в градусах	Хорошая изоляция (Вт/м2)	Средняя	Плохая
18	40	70	110
20	47	77	117
24	90	120	160

Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.

Вид монтажа

Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.

Способы укладки:

1. Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
2. Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
3. Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.

Тип терморегулятора

Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.

Укладка пленки для экономии энергии

Сверху хорошо проложить слой светоотражающей пленки. Существует специальная фольгированная пленка с удобной метрической разметкой, позволяющая правильно уложить шнур отопления. Без разметки укладывать шнур не следует, а наносить разметку вручную довольно утомительно.

Укладка фольгированной пленки

Хитрые приспособления разметок из веревочек быстро рвутся и путаются. Для нормальной укладки шнура нужно пользоваться фабричной разметкой.

Отапливать дом только при помощи устройства теплых полов нерентабельно, поскольку это получается электрическое отопление в чистом виде.

Теплые полы необходимо разумно сочетать с установкой радиаторов отопления.

Для водяного и электрического



Расчет мощности теплого пола электрического

Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:

P = Sхk, в которой

S обозначает полезную площадь, а k – удельная мощность теплого пола

Тип помещения	Требуемая удельная мощность электрического пола Вт/м2	Погонная мощность нагревательного кабеля Вт/м
	Средняя	Максимальная
Санузлы (ванная, туалет, душевая)	130 – 150	200	10–18
Кухня, прихожая, спальня гостиная, детская комната	100–150	170	10–18
Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками	130–180	200	10–18
Обогрев деревянного пола на лагах	60–80	80	8–10
Тонкий пол, в том числе и с применением ИК пленочных полов	100–120	150	8–10
Балкон, лоджии	130–180	200	10–18
Основное отопление с применением термоаккумулирующей бетонной стяжки	150–200	200	18–20

теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями

Для облегчения расчетов обычно используют усредненные значения коэффициента k:

• для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
• жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
• застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.

Пример расчета

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:

• холодильник – 0,25 кв. м,
• мебель – 2,5 кв. м,
• отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет

0,25 + 2,5 + 0,5 = 3,25 (кв. м).

Полезная площадь, таким образом, будет равна 8,75 кв. м.

Производительность в квт составит 8,75 * 120 = 1,05.

Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

tp-1
tp-2

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

Рекомендуем
Мощность пленочного теплого пола на квадратный метр рассчитывается аналогично кабельному.

Инфракрасный: потребляемая мощность

Стандартные рекомендации по выбору пленочных обогревательных систем

• дополнительная – 120-150 Вт/м2,
• основная –170-220 Вт/м2

на практике не являются строго обязательными к применению.

Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.

Внимание
Не исключено, что потребление энергии, например, теплого пола на матах, мощность которого меньше, суммарно может оказаться больше, чем у пленки, имеющей более высокую производительность.

В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м2. Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.

Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.

При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.

Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.

Рекомендуем
Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.

Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.

Факторы, влияющие на потребление электрической энергии

Не существует двух полностью одинаковых помещений, каждое имеет свои индивидуальные особенности, оказывающие влияние на параметры энергосбережения. Кроме того, в зависимости от назначения комнаты действуют различные требования по показателям микроклимата.

Что влияет на потребление электроэнергии

Таблица

Перечень основных факторов, которые следует принимать во внимание во время расчета мощности теплого пола

Наименование фактора	Краткое описание влияния на мощность теплого пола
В каких целях используется система	Теплый пол может быть единственным источником отопления помещения или дополнением к уже существующим. Мощность во многом засвистит от особенностей использования, если для дополнительного подогрева требуется примерно 100–140 Вт/м2, то для основного отопления значения возрастают до 200 кВт/м2. Это очень большая мощность, она должна учитываться во время монтажа электрической проводки зданий, во многих случаях потребуется специальное разрешение на подключение к питанию от владельцев электрических сетей.
Качество теплоизоляции помещений	Современные государственные нормативные акты устанавливают для объектов жесткие требования по тепловым потерям. Это вызвано поддержкой нашей страной меморандума о минимизации выброса в атмосферу углекислого газа. Все новые постройки отвечают этим критериям, у них минимальные тепловые потери. Соответственно, теплые полы расходуют намного меньше энергии для создания благоприятных климатических условий. Что касается старых построек, то их рекомендуется предварительно утеплять, в противном случае стоимость содержания зданий в отопительный период будет очень высокой.
Климатический регион размещения	Зависимость простая – чем севернее, тем больше мощности потребляют электрические полы.
Тип напольного покрытия	Чем выше плотность финишного напольного покрытия – тем лучше оно проводит тело, тем выше КПД системы и тем меньше она потребляет электрической энергии. Профессиональные теплотехники настоятельно не рекомендуют устанавливать теплые полы под деревянными покрытиями, они заметно увеличивают потери энергии. Строители также не советуют монтировать под пиломатериалами обогревающие маты. Высокая температура неизбежно станет причиной появления трещин в половых покрытиях, они начнут скрипеть при ходьбе, потеряют свой первоначальный внешний вид и т. д.
Назначение помещения	Температурные параметры значительно отличаются в зависимости от назначения помещений. В спальных комнатах надо иметь +17°С, на кухнях +19°С, в ванных и детских не менее +24°С, в остальных +18–22°С. Как видно, разброс довольно большой, к нему нужно еще добавить колебания в зависимости от времени суток.

Теплопотери типичных строений

Виды электрических теплых полов

Типы нагревательных элементов

 Обогрев системой теплого пола производится:

• греющим кабелем;
• термоматами;
• инфракрасным устройством (пленочным или стержневым).

Кабель монтируется в стяжку или в клеевой слой керамических плиток. Пленочное покрытие применяется для размещения под ламинатом или линолеумом. У каждого типа есть свои особенности.

Виды теплого пола

Прежде всего, стоит отметить характерное свойство теплого пола, которое заключается в том, что обогрев производится снизу. При обогреве помещения радиаторами нижняя часть помещения остается более холодной и для создания комфорта требуется повышение на 15% затрат энергии. Естественно, когда прокладывается теплый пол электрический, такой расход энергии не требуется, в результате будет достигнута экономия тепла.

Греющий кабель

Затраты на теплые полы будут минимальными из-за небольшой стоимости кабеля, который укладывают в стяжке. На ней не стоит экономить, и приобрести рекомендуется сухую смесь, предназначенную для теплых полов. Она обладает лучшей теплопроводностью, что снижает потребление электроэнергии теплым полом. Все это идет в общую статью расходов электроэнергии, ведь учитывать надо каждую мелочь.

Требуется все как следует рассчитать, поскольку толщина стяжки составит около 5 см, что составляет существенную затратную часть, которую придется расходовать на изготовление теплого пола. Качественный раствор можно сделать своими руками, если использовать мелкое зерно и хороший цемент.

Кабели бывают резистивные и саморегулирующиеся. Первый меньше стоит и его следует брать двухжильным, чтобы не напрягаться с обратным заведением конца на терморегулятор. Кроме того, он создает меньшие электрические помехи.

Может быть интересно

Существенным недостатком резистивного кабеля является его перегрев, если тепло по каким-то причинам плохо отводится (сверху поставили мебель или постелили ковер). При заливке стяжки с таким кабелем большое значение имеет отсутствие пустот, ухудшающих отвод тепла.

Несмотря на большую стоимость, многие предпочитают применять саморегулирующийся кабель, который увеличивает сопротивление на участках с повышенной температурой. Ток в нем течет в поперечном направлении – от одного проводника к другому (рис. ниже). Если он уменьшится на определенном участке с повышенной температурой, это никак не повлияет на работу рядом расположенного сегмента.

Как выглядит саморегулирующийся кабель

Электрические кабельные маты

Электрический теплый пол делается из одножильного или двухжильного греющего кабеля, закрепленного на гибкой сетке. Его покупают рулонами. Толщина мата не превышает 3,5 мм, что позволяет размещать его в тонкой стяжке или в слое плиточного клея. Расход наливной стяжки на него небольшой. Отделка может быть любая: керамогранит, плитка, гранит, мрамор. Выбор мощности нагревателей на строительном рынке большой.

Кабельный мат по принципу действия не отличается от греющего кабеля. Проводник также выделяет тепло при прохождении по нему тока. От него способом конвекции нагреваются стяжка с покрытием, и дальше греется воздух.

Кабельный мат

Теплый пол постоянно совершенствуется. Компания «Devi» (Дания) выпускает маты, содержащие теплоизолирующий слой и покрытие, которое повышает прочность кабеля. Их раскладывают на ровном основании и подключают к терморегулятору. Сверху укладывают ламинат или паркетную доску без стяжки.

Инфракрасный обогрев

Для теплого пола применяется пленка толщиной не более 3 мм. Обогрев производится за счет пленочных нагревательных элементов на основе углерода. В отличие от кабеля, нагрев производится за счет инфракрасного излучения, что повышает КПД до 95 %. Для такого теплого пола подходит любое из известных покрытий.

Греющая пленка для теплого пола

Аналогичными свойствами обладает термомат с карбоновыми нагревателями, закрепленными на стекловолокнистой сетке. Напряжение подается с двух параллельных проводников на стержни-излучатели полупроводникового типа. Он работает по тому же принципу излучения и укладывается под напольное покрытие. При размещении в стяжке его защищают полиэтиленовой пленкой от щелочной среды. Такой теплый пол энергопотребление также снижает, поскольку принцип действия у него тот же, что и у пленки.

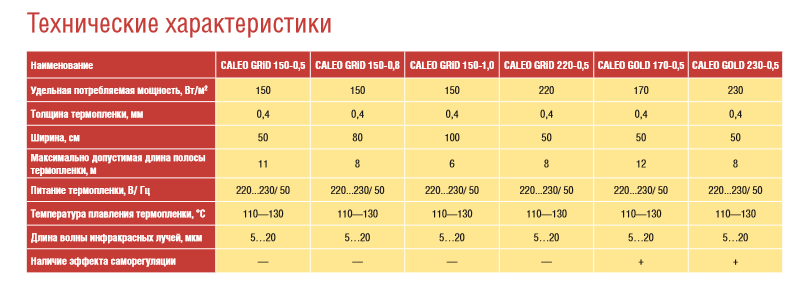

Пленочные нагреватели высокого качества выпускает корейская фирма «Caleo». Можно выбрать теплый пол толщиной всего 0,42 мм, но здесь требуется особая аккуратность при обращении.
