Как штробить стены под электропроводку: технология для непрофессионала

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Ошибки при выполнении работ

Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.

Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.

Рассмотрим их:

• покупать надо только качественные товары – как известно, скупой платит дважды;
• брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
• отсутствие схемы разводки или вариант «на глазок»;
• канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
• игнорирование использования индикаторов старой проводки – поражение током обеспечено;
• проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
• неверный подбор сечения кабеля – не справится с нагрузкой;
• штробление «по косой» – запрещено;
• использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
• несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
• использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.

Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Способы штробления стен различными инструментами

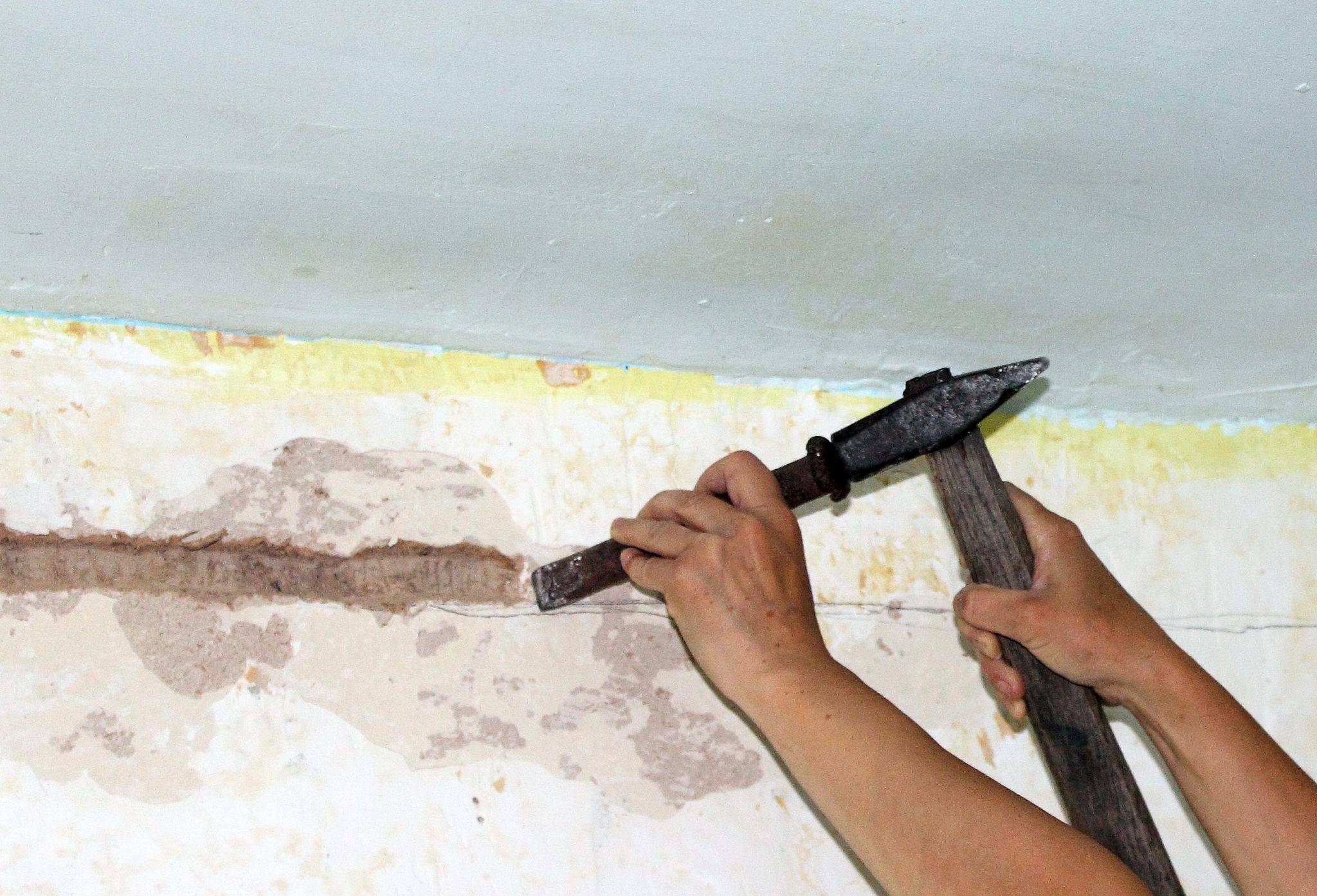

Зубило либо скарпель, и молоток

Этот инструмент подходит для проделывания борозд в нетвердом веществе, наподобие гипса. Их применение нецелесообразно для работ по бетону или кирпичу без предварительной прорезки и подготовки. Самый большой недостаток — это несоизмеримые с конечным результатом трудозатраты. Также к числу недостатков стоит отнести некачественный результат (вы получите штробу с рваными краями) и большие затраты по времени.

Но если вы все-таки решили выполнять работы этим инструментом, вы должны следовать определенным этапам.

• На первом этапе, остриём зубила наносятся углубления по краям борозды на ширину в одну-две ширины острия.
• Далее инструмент устанавливается поперёк штробы и, с помощью молотка, вбивается в стену на 5-10 мм.
• После углубляется ещё на такую же глубину, и, таким образом, получается борозда необходимого размера. Способ абсолютно не пригоден для штробления бетонных стен под проводку, т.к. твёрдость материала затрудняет изготовление отверстий.

Перфоратор со специальной насадкой

Работа данным инструментом выполняется по твёрдому материалу, такому как: бетон, кирпич, армированный бетон. Недостатков у данного метода меньше, чем у зубила с молотком, но в целом, кроме трудозатрат, они схожи. Края штробы получаются неровные, с множеством сколов, в некоторых случаях необходима дополнительная обработка. Также к недостатку данного метода можно отнести большой уровень шума.

Очень часто инструмент применяют в паре с болгаркой или штроборезом. Среди насадок, которые необходимы при штроблении, используются лопатка и бур.

• Перед началом работ наносится разметка будущих борозд.
• Вдоль всей длины штробы делаются отверстия необходимой глубины на расстоянии 10-15 см друг от друга.
• При обустройстве штробы лопатку не ставят поперёк линии, это обычно приводит к нежелательному откалыванию частей стены.
• При помощи перфоратора изготовить необходимую штробу не сложно, только придётся пожертвовать аккуратностью краёв борозды, но зато намного быстрее, чем с помощью зубила и молотка.

На видеоролике показано, как правильно осуществляется штробление бетонной стены перфоратором под проводку, какие насадки и как их использовать.

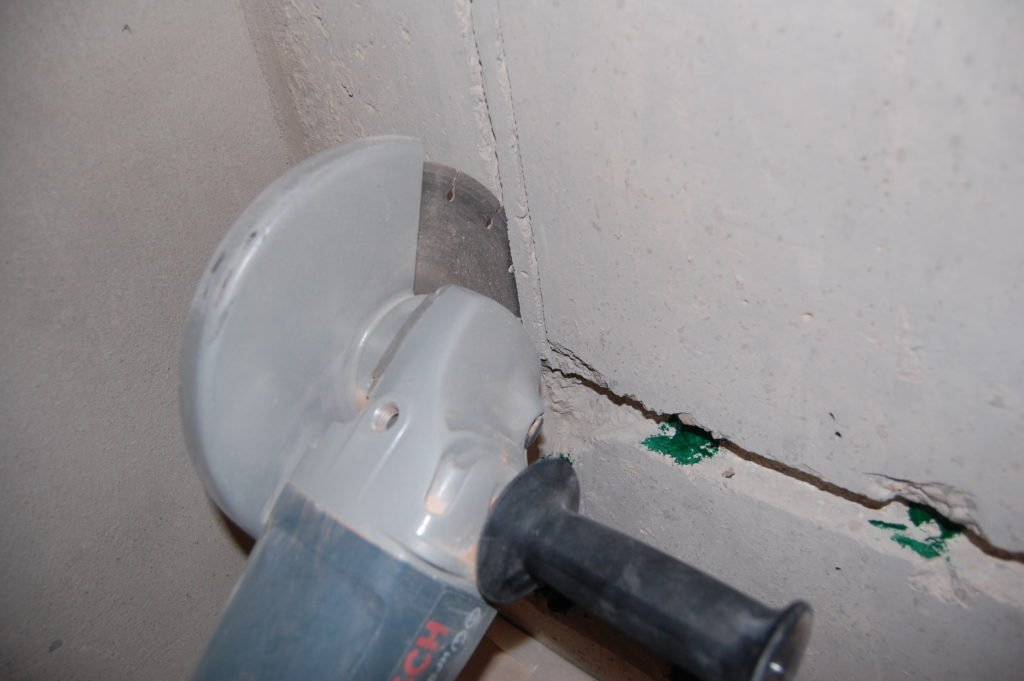

Угловая шлифовальная машинка (болгарка) с алмазным диском

Достаточно хорошо подходит для изготовления штроб — края получаются ровные, линии прямые, скорость быстрая. Из дополнительных инструментов может понадобиться либо зубило с молотком, либо перфоратор с насадками. Единственный минус — чрезмерное количество пыли, которая поднимается в воздух во время работы. Из плюсов – скорость, точность и простота работы.

Для прорезки стен необходим диск с напылённым алмазным покрытием, который облегчит задачу при прорезке таких материалов, как бетон и кирпич. Обычный круг по камню не так эффективен. Даже в случае, если работы нужно провести по уже отшукатуренной поверхности, диск с алмазным напылением будет как нельзя кстати.

Работа, как и в других случаях, начинается с разметки. Наносятся две линии, которые задают ширину борозды, и по этим линиям делаются прорезы. Далее, с помощью зубила или молотка, выбивается внутренность борозды. Главным отличием этого способа является ровность краёв.

Следующий видеоролик наглядно показывает процесс штробления стены болгаркой, как уменьшить количество пыли при этом, используя лишь обычную воду.

Рекомендовано использовать либо пылесос, либо средства индивидуальной защиты от пыли, такие как: маска, очки, респиратор. И не забудьте вынести или накрыть вещи, находящиеся в помещении.

Штроборез

Лучший вариант для изготовление штроб. Отлично подходит как для укладки электрокабеля, так и для укладки систем водоснабжения и отопления. В комплекте к аппарату, кроме сменных дисков, обычно входит пылеуловитель. Главным недостатком является цена устройства.

Штробление стен штроборезом без пыли

Штроборез по внешнему виду немного напоминает болгарку, но имеет разъёмы на установку двух алмазных дисков.Расстояние между дисками обычно регулируемое. Дополнительные возможности — регулировка глубины прорезаемой борозды. Пылеуловитель устроен таким образом, чтобы отводить пыль максимально в сторону либо непосредственно подключится к пылесосу. Это минимизирует объём выделяемой пыли.

Штробление по намеченному плану проводиться достаточно быстро. Когда прорези готовы, лишнее, как и в случае с болгаркой, выдалбливается или перфоратором, или зубилом.

Важные правила штробления поверхностей

Монтаж электропроводки осуществляется закрытым способом. После завершения работ все штробы тщательно заделываются штукатуркой, шпаклевочной смесью или гипсом.

Правила распределения и прокладки электропроводов в зданиях и сооружениях строго регламентируются действующими строительными нормами. Поэтому при обустройстве штроб необходимо придерживаться следующих правил:

1. Штробление осуществляется только в вертикальном и горизонтальном направлении. Наклонные штробы обустраиваются в помещениях, имеющих скошенные поверхности стен и потолков – мансарды, чердаки, лестницы.
2. Ширина и глубина штроб определяется сечением электропроводки. Оптимальные размеры: глубина – 25 мм, ширина – 30 мм. При укладке проводов в гофрорукавах или металлических лотках глубина может быть увеличена до 35 мм.
3. Максимально допустимая длина одного канала от распределительного щита до электрофурнитуры (розеток, выключателей) – 3 метра.
4. Минимально допустимое расстояние от инженерного оборудования (отопительных приборов и газовых стояков) до горизонтальных каналов составляет 50 см, а от плит перекрытия – 18 см.
5. Оптимальное расстояние от углов, дверных и оконных проемов составляет 12 см.
6. При обустройстве штроб под потолочной поверхностью от верхнего угла делается отступ в 20 см.
7. При наличии металлического каркаса в монолитных железобетонных стенах не допускается его разрезание или повреждение. Прокладка проводки осуществляется без нарушения стальной опоры.
8. Прокладка силовых кабелей не проводится в несущих стенах, колоннах и балках перекрытий многоэтажных зданий, что может привести к ослаблению готовой конструкции здания.
9. Запрещено пересечение отдельных элементов электропроводки в процессе их укладки.
10. При низком расположении электрофурнитуры на стене штробы можно организовать в полу или осуществить завод кабеля через напольный плинтус.

Грамотная подготовка рабочего чертежа и штробление в соответствии с установленными правилами гарантируют безопасную и бесперебойную работу скрытой электропроводки.

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

• Определяемся, где будут располагаться выключатели, розетки, куда подводить провода для подключения осветительных приборов (люстры, бра, встроенных светильников).Так выглядит уже готовые штробы с проводкой. Примерно такой же план надо нарисовать на всех стенах
• Имея план расположения точек, к которым нужно проложить проводку, разрабатываем трассы (о правилах прокладки штроб чуть ниже).
• Переносим разработанный план на стены. Сделать это удобнее всего при помощи карандаша или маркера. Работаем так:
  • Отмечаем места расположения розеток/выключателей, светильников.
  • От них вертикально вверх проводим линии, которые заканчиваются недалеко от угла, образованного потолочной плитой.
  • В этих местах устанавливаются распаечные (распределительные) коробки. Все они соединяются горизонтальной прямой и идут к электрошкафу.
• Все места, где предполагается делать канавки, сверлить дырки для установки подрозетников, распределительных коробок, проверяются на отсутствие проводки. Сделать это можно при помощи детектора проводки. Если вблизи от линии располагаются провода или металлический каркас, сдвигаем ее, вносим коррективы в план.Этот план нарисован в одной из программ
• Когда все готово, план перенесен на стены и откорректирован, начинается собственно штробление стен под проводку. Сначала проделывают отверстия под подрозетники и распределительные коробки, потом соединяют их штробами.
• Когда все готово под прокладку кабелей, замеряют расстояния, переносят их на план.

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

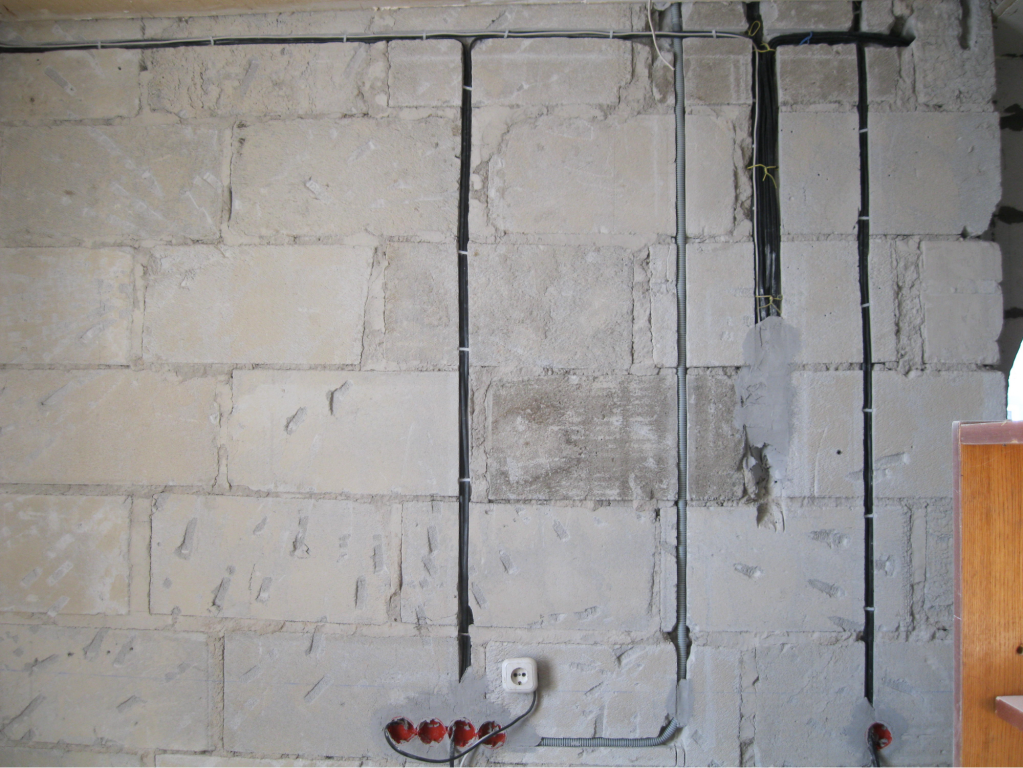

• Штробы прокладывают строго вертикально и горизонтально. Наклонные участки возможны только на мансардных этажах — расположенные вблизи скосов участки делают параллельно скосу кровли. Все остальные канавки — или строго вниз, или строго горизонтально.Правила прокладки проводки — штробы только вертикально и горизонтально
• Планировать надо так, чтобы не было пересечения канавок.
• При прокладке вверху, вдоль потолка, от угла, образованного плитой перекрытия и стеной, отступают 15-20 см.
• От любого другого угла, дверного и оконного проема отступают не менее 10 см.
• От газовых, канализационных труб, водопровода необходимо отступать не менее 500 мм.

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм. Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Можно ли штробить несущие стены?

В объектах со стенами из монолита и бетона есть так называемые несущие поверхности. Их особенность состоит в наличии металлического каркаса и основы виде бетонной смеси.

Нанесение борозды уменьшает толщину и, соответственно, прочность поверхности. Не удивительно, что в вопросе согласования часто возникают трудности.

По всем правилам штробить несущие стены запрещено, ведь при использовании штробореза или угловой шлифмашинки возможно повреждение металлической арматуры или ее оголение.

Здесь возможны следующие выходы из ситуации:

1. Официально согласовать задачу в местном строительном департаменте и получить разрешение. В таком случае нужно доказать, что создание штробы не повредит встроенную арматурную сетку и не основную конструкцию. Если речь идет о панельном доме, в выдаче разрешения в 9 из 10 случаях откажут. Что касается каркасно-кирпичного объекта, с получением одобрения трудностей не будет.
2. Нанести на поверхность плиты слой штукатурки и далее штробить в ней без углубления в саму плиту. Как правило, арматура расположена на глубине 15-20 мм, поэтому вероятность ее повреждения минимальна.
3. Использовать гипсокартоновую конструкцию и спрятать проводку в ней.
4. Заложить провода в электротехнических плинтусах.
5. Прокладывать проводку под плитой OSB и т. д.

Как видно, вариантов выхода из ситуации достаточно, чтобы выбрать оптимальный вариант штробления.

Особенности технологии штробления различных поверхностей

Имея подготовленную схему и рабочий инструмент, осуществить штробление стен под электропроводку под силу даже начинающему мастеру. В зависимости от типа стенового материала, технология штробления может существенно отличаться.

Поверхности из бетона

Штробление бетона – длительный и трудоемкий процесс. Подобный материал отличается высокой прочностью и плотностью, поэтому использовать металлическое долото и молоток неуместно.

Подходящий материал для штробления бетонных поверхностей – перфоратор со специальным сверлом и штроборез. Перфоратор создает высокий уровень шума, что может причинить массу неудобств соседям, поэтому работы должны проводиться в дневное время суток с небольшими технологическими перерывами на 2 часа. Кроме того, работа с перфоратором сопряжена с образованием большого количества пыли при обработке твердой поверхности.

При выполнении больших объемов работ используется профессиональный штроборез, который позволяет штробить бетон в сжатые сроки с минимальным количеством пыли.

Поверхности из древесины

Для обустройства штроб в деревянных стенах применяются все бытовые инструменты за исключением перфоратора. Оптимальный вариант – молоток и стамеска (замена долота), которая позволяет быстро и качественно удалять лишние слои древесины между проделанными болгаркой пропилами.

Также для работы можно использовать:

• циркуляционную пилу. Она позволяет выполнить ровные пропилы нужных размеров;
• ручной фрезер. Для этого используется специальная фреза, которая позволяет делать прямые и боковые штробы.

Поверхности из газобетона

Штробить стены под электропроводку можно при помощи штробореза, предназначенного для газобетонных блоков. Он представляет собой изогнутую металлическую трубу с рукояткой на одной стороне и выступом на другой.

Процесс выполнения каналов для проводки такой: инструмент тянется вдоль нанесенной линии и с силой прижимается к поверхности. Допускается использование болгарки с насадкой циркуляционного типа, при работе с которой образуется гораздо больше пыли и шума.

Поверхности из кирпича

При монтаже электропроводки в помещениях с кирпичными стенами штробление не выполняется. Кабель фиксируется к поверхности при помощи дюбелей, после чего закрывается толстым слоем штукатурного состава.

Если планируется прокладка кабеля в защитных гофрорукавах или металлических каналах, штробление выполняется тем же инструментом, который используется для бетонных стен.

Для обустройства горизонтальных штроб на кладке из кирпича можно воспользоваться долотом и молотком, для вертикальных – болгаркой с алмазными диском, штроборезом и перфоратором с насадкой.

Если стены оштукатурены, можно ограничиться ручным инструментом, однако на штробление потребуется гораздо больше времени.

Правила выполнения штроб под электропроводку следующие: горизонтальные выполняются на швах, вертикальные – между отдельными рядами.

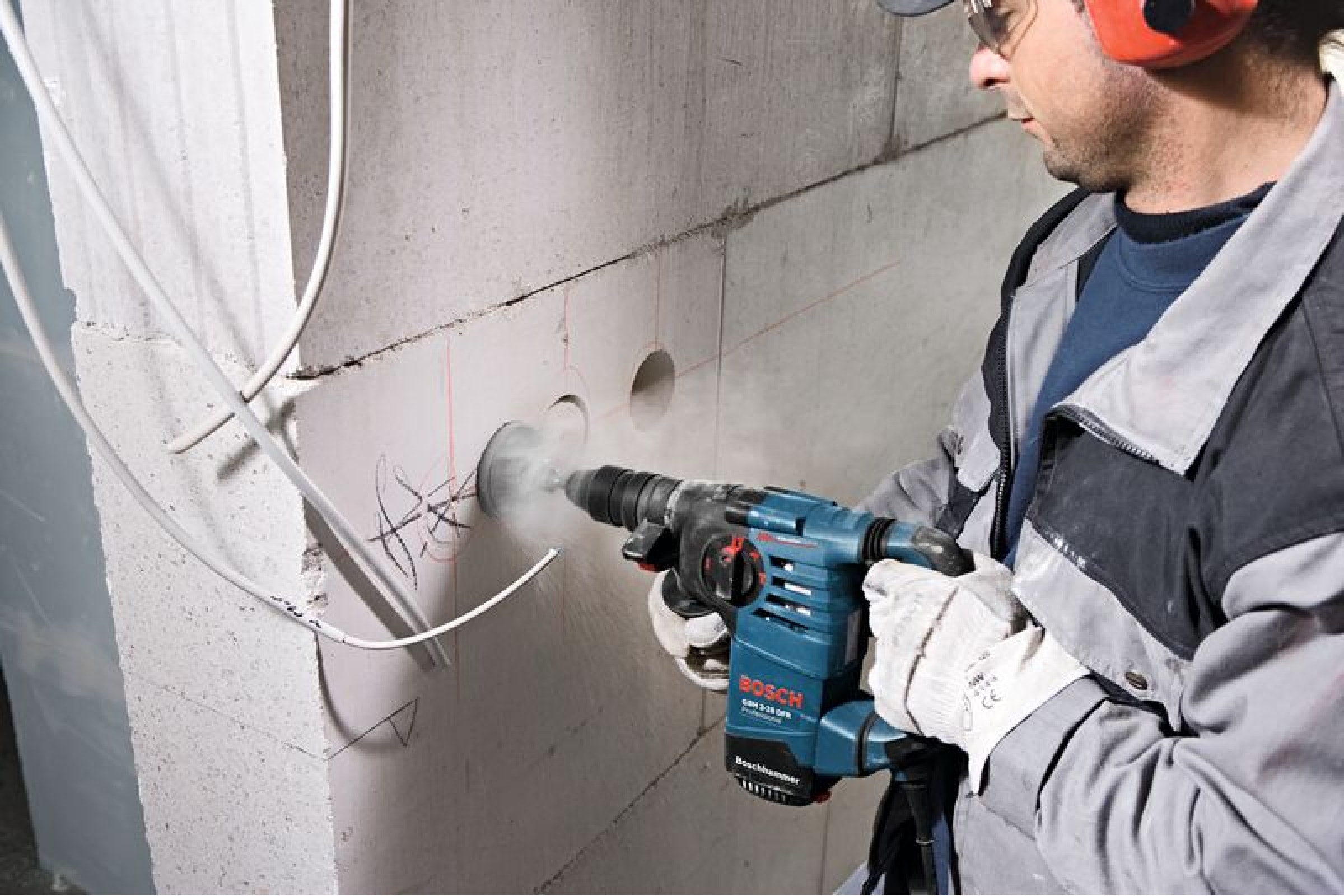

Для монтажа розеток и выключателей в стене при помощи электроинструмента проделываются посадочные места.

Инструменты для штробления

Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.

Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса. К тому же это самый быстрый способ проделывания канавок.

Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.

Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.

Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.

При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.

Штроба под электропроводку

Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку. Заключительный этап — зачистка канавки насадкой с полукруглым желобом.

Самые простые инструменты для штробы поверхностей

Порядок и техника безопасности

Последовательность подготовки стен для проводки такова:

1. Помещение защищается от пыли и мусора. Из него выносится мебель и техника, дверной проём закрывается влажной тканью.
2. Удаление обоев (если они есть).
3. Перенос на стену плана проводки.
4. Проверка зон со старыми кабелями. При обнаружении они удаляются или от них делается отступ минимум в 10 см.
5. Создание штроб подходящим инструментом (по материалу поверхности).
6. Очищение борозд, их грунтование.
7. Монтаж проводов.

Штробы отличаются по своим целям. И укладываются не только провода, также маскируются подрозетники, распаечные коробы, выключатели и трубы.

Коробки обычно сосредотачиваются прямо под потолком, штробление под розетки происходит в 30 см от линии пола. Для них создаётся круглое углубление.

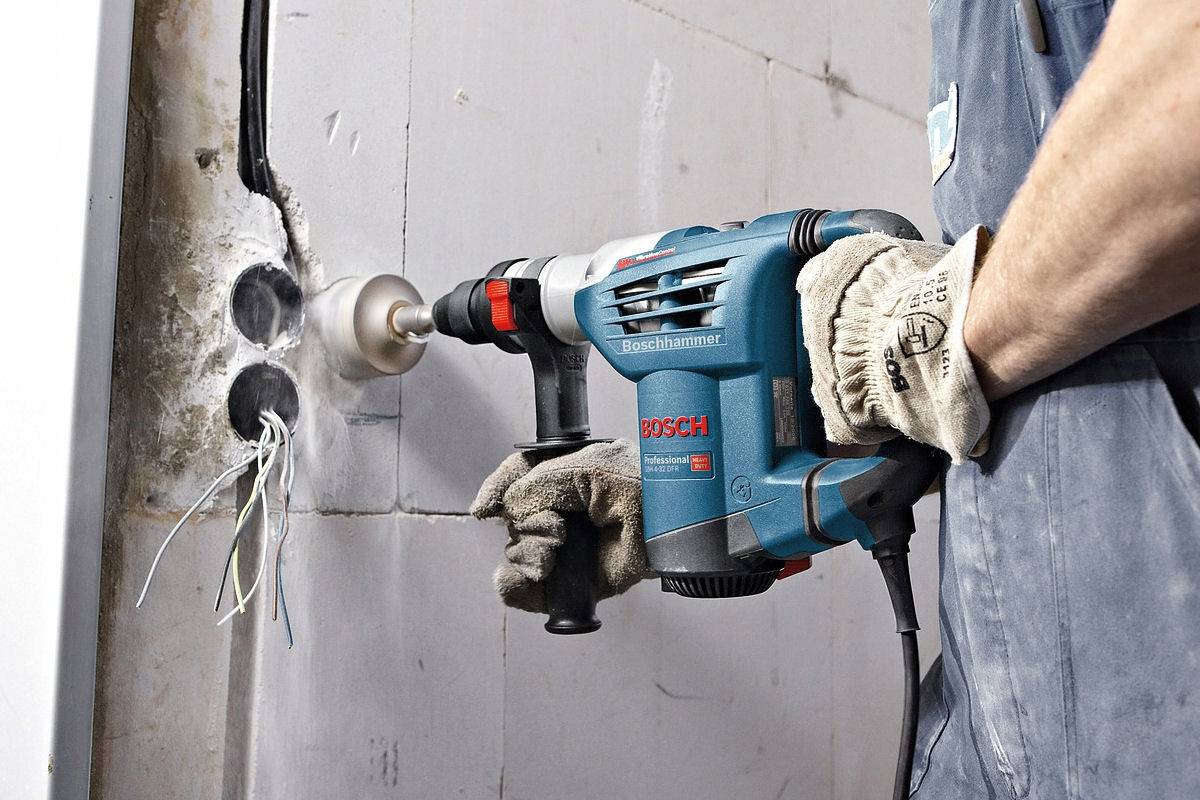

Нужны две коронки: на 8,5 и 6.5 см. Они ставятся на дрель. Далее выпиливаются необходимые отверстия.

Также не редки случаи, когда требуется перенос розетки со штроблением. В квартирах типовых домов розеточные участки определены ещё до въезда жильцов. Но часто новосёлы не довольны таким расположением и выводят новую линию.

Перенос розетки со штроблением осуществляется в таком порядке:

1. Отключение электричества в помещении.
2. Обозначение маршрута для прокладки новой штробы.
3. Её выпиливание по нему. Борозда углубляется так, чтобы провод не выходил из неё.
4. Под новую точку в обозначенном месте коронкой создаётся ниша глубиной 5 см.
5. Её стенки очищаются от пыли и мусора, покрываются гипсовым составом. Им же обрабатываются внешние грани «стакана».
6. Укладка провода в нишу. Он фиксируется каждые 5-7 см с помощью пластиковых хомутов.
7. Вскрывается распределительный короб, питающий старую точку. Обнаруживается место контакта выводящего провода с кабелем, направленным к прежней розетке. Эти провода разъединяются.
8. Демонтаж старой линии в тандеме с розеткой.
9. Запитывается новая линия. Для этого окончание выводящего провода соединяется с новым кабелем пружинными клеммами.
10. Размещение подключённого блока в монтажный короб и его фиксация болтами. Не допускаются любые люфты.
11. Для плотного контакта жил провода соединяются клеммными колодками. С обих окончаний проводника должен оставаться незначительный резерв для качественного электрического контакта.
12. Свободные очищенные окончания жил подсоединяются к новой точке с помощью клемм (винтовых или пружинных). Нулевой кабель ставится на правый зажим, фазовый – на левый.
13. Присоединение жилы заземления к клемме с усиками (она находится на корпусе).
14. Подключённый функциональный узел ставится в подрозетник и фиксируется зажимными винтами и распорными лапами.
15. Установка декоративной панели сверху.

Зубило и молоток

Это экономичный, трудоемкий и требующий сноровки инструмент. Людям без надлежащей физической подготовки будет тяжело, даже изматывающе штробить стены с использованием этого инструмента. Использование в масштабных работах по кирпичной или бетонной стене в этом случае не оправдано. Его можно применить, когда основные работы по этим поверхностям выполнены и требуется доработать неровности или немного расширить углубление. Зато при работе по штукатурке эта парочка покажет себя с лучшей стороны, но, опять же, на небольших дистанциях. Словом, зубилом удобно делать последние штрихи и мелкие детали.

Этапы работы:

1. По маркерной разметке простукиваем боковые границы бороздки.
2. Под ударом молотка совершаем рабочей поверхностью зубила движение «снизу-вверх» невысокой амплитуды, как бы «подковыривая» верхний слой штукатурки.
3. Далее поступательными движениями углубляем канавку.

Как уже было отмечено, работа требует сноровки: важна синхронность силы удара молотка и направления хода зубила. В противном случае рискуете получить кривую линию.
