Звукоизоляция труб канализации: важность, способы, альтернативы

Как сделать шумоизоляцию канализационной трубы в квартире своими руками

Шумоизоляция канализационных труб своими руками может быть обустроена несколькими вариантами:

Вариант 1. Увеличение массы трубы

Этот способ отличается простой технологией, но высокой стоимостью. Более мощные трубы хорошо противостоят вибрационным колебаниям. Подобная инертность может быть обеспечена методом увеличения материалоемкости. Помимо шумоизоляции, такая канализационная труба обеспечивает высокую устойчивость к внешним механическим нагрузкам и давлению в системе.

Труба выглядит намного массивнее, но обеспечивает такую же проходимость, как и более легкие изделия. Учитывая протяженность канализации, повышение толщины стенок канализационной трубы приводит к существенному увеличению стоимости, поэтому такой вариант шумоизоляции выглядит менее целесообразным.

Вариант 2. Звукоизоляция

Этот вариант шумоизоляции предполагает нанесение специальных материалов на поверхность канализационной трубы. Преимущество такой технологии состоит в том, что ее можно использовать для уже собранных и действующих стояков без трудоемких демонтажных работ. В то же время, под слоем шумоизоляции на канализационных трубах может образовываться конденсат. Эта особенность указывает на необходимость применения исключительно влагостойкой шумоизоляции канализационных труб.

Вариант 3. Использование специальных крепежей

Применение надежных крепежных элементов при монтаже канализационных труб обеспечивает качественную шумоизоляцию за счет гашения вибрационных колебаний. Такая технология обычно используется в комплексе с другими вариантами

Особое внимание в контексте звукоизоляции следует уделить ванной комнате. Здесь размещаются душевые системы, унитаз, ванна и другое сантехническое оборудование, которое, резонируя в процессе эксплуатации, усиливает уровень шума

Это решение предполагает высокие временные и финансовые затраты, поэтому, чаще всего, используются методы частичного обустройства шумоизоляции канализационных труб. Для этого шахты, где проходят коммуникации, зашивают специальными перегородками с шумоизоляцией в виде плит минеральной ваты, а возле потолочных перекрытий монтируют распорки из таких же плит. Это решение позволяет снизить вибрации и уровень шума при эксплуатации канализационных труб.

Раскрой шумоизоляции из минеральной ваты по стенам выполняется с допусками для обеспечения тесного контакта со стенками шахты и поверхностью канализационных труб. Плиты минваты укладываются по внутренним стенкам шахт, а трубы канализации закрывают оболочкой шумоизоляции. При этом все водопроводные и канализационные трубы нужно «отвязать» от стен, а в образовавшиеся зазоры поместить звукоизоляционных материала. Это позволит предотвратить передачу вибрации и шум от труб к стенам.

Поэтому описанные выше мероприятия позволят повысить уровень комфорта в вашем жилище. Изготовление распорок для установки шумоизоляции между стенками канализационных труб и инженерных шахт осуществляется по шаблону из картона. Их также изготавливают с допусками, обеспечивающими надежное закрепление распорок в шахте без дополнительного крепежа.

Советы эксперта

Пластиковый материал сам по себе является хорошим шумопоглотителем, обеспечивая низкий уровень акустических эффектов при эксплуатации сливной системы. Вследствие этого потребность в дополнительной звукоизоляции пластиковой канализационной трубы обычно отсутствует. В некоторых случаях такая необходимость может возникнуть по причине вибрационных шумов, образующихся при прохождении трубы через перекрытия в квартире. Согласно строительным стандартам, в таких местах труба, независимо от материала изготовления, должна быть одетой в специальную гильзу. Пространство между трубой и гильзой должно заполняться акустическим герметиком для подавления вибрации.

Однако на практике строители не всегда придерживаются данного правила. Если гильза отсутствует, тогда канализационные трубы жёстко контактируют с перекрытием, что может вызвать шум и повреждения конструкции с течением времени. Можно сделать гильзу самому, использовав кусок трубы большего диаметра либо рулонные материалы. Если же гильза установлена, но не заполнена герметиком, самостоятельно заложить в неё звукоизолирующий материал не представляет особого труда. Между гильзой и перекрытием также может остаться свободное пространство, и его тоже следует заполнить звукопоглотителем, а затем залить цементным раствором.

Существуют также готовые трубопрокатные изделия с шумопоглощающими свойствами, которые отлично подходят для монтажа бесшумной канализации. В этом случае обустройства какой-либо дополнительной звукоизоляции не требуется. Такие трубы имеют специфическую конфигурацию и многослойную структуру. Внутренний слой представлен гладким полипропиленом со специальными минеральными частицами.

Срединная структура также изготовлена из полипропиленового материала с особыми минеральными включениями. Наконец, наружный слой выполнен из высокопрочных полимерных материалов. Конечно, подобные трубные изделия очень удобны для обустройства “тихой” канализационной сети, однако некоторым их недостатком является высокая стоимость. Работать с такими трубами при монтаже следует в строгом соответствии с инструкцией, чтобы установленная конструкция прослужила очень долго и качественно.

Некоторые важные рекомендации для обеспечения шумоизоляции канализационных труб:

• Следует помнить, что чем больше толщина стенок канализационного стояка, тем меньший уровень шума от него исходит. Данный факт стоит учитывать при обустройстве канализации в квартире.
• Оптимальными изделиями, рекомендуемыми для монтажа бесшумной канализации, являются пластиковые трубы. Они гораздо проще в установке по сравнению с чугунными, отличаются долговечностью, и их несложно демонтировать или заменять при необходимости.
• При монтаже звукопоглощающей системы строго запрещается установка монолитных заглушек, плотно обжимающих канализационные трубы. Вместо них следует использовать механизмы и приспособления, обладающие свойством подавлять вибрацию.
• Шумоизоляция труб требует тщательного выполнения работ и аккуратности. Любые повреждения звукопоглощающих материалов и покрытий являются недопустимыми.
• Даже после проведения всех работ по звукоизоляции в строгом соответствии с правилами, небольшой уровень шума в канализационной системе может присутствовать. Обычно такой шум не мешает комфортному проживанию жильцов, однако если хочется полной тишины, тогда следует дополнительно осуществить звукоизоляцию потолка, пола и стен.

Суть шумоизоляции канализационных труб

Жители первых этажей слышат, как соседи сверху сливают в унитазе воду, потому что чем ниже этаж, тем выше скорость падающей воды в канализационном стоке и хуже шумоизоляция канализационного стояка.

Жильцы квартир слышат различные шумы — структурные, воздушные и ударные.

Ударными считаются звуки, которые появляются при взаимодействии воды со стенками трубок. В подобной ситуации потоки воды, выходящие из водопроводной трубы, врезаются в стенки трубок канализации и создают шум конкретного уровня.

Воздушный шум представляет собой звуки, который появляются при прохождении воды через воздух в трубке. В отличие от ударного, подобный шум не слышен.

Структурные звуки — это те шумы, которые проходят через стенки трубок, дома, межквартирные перекрытия и др. В этом случается сильно нарушается шумоизоляция канализационной трубы.

Избавиться от ударного и воздушного шума нельзя, однако, можно снизить уровень структурного шума.

В итоге нарушается звукоизоляция в туалете: все шумы от соседей сверху — слив воды из унитаза и другие — в большинстве случаев передаются жильцам на первом этаже через канализационные стояки, перекрытия и др.

Ещё несколько десятилетий назад стояки канализации и разводка трубок в квартирах были чугунными – и как следствие, звукоизоляция канализационных труб в квартире была хорошей.

В подобной ситуации возникали такие проблемы:

невозможно было разобрать на части канализационную трубопроводную систему. Сделать отсоединение трубного изделия и провести очистку от мусора было нелегко — при разборе 1 соединения, монтажник или жилец квартиры тратил потратить 60 мин.

В подобной ситуации монтажник вначале убирал из горловины специальную замазку из цемента, а затем выжигал лампой для пайки уплотнитель;

• сборка канализационной трубопроводной системы доставляла немало хлопот — уплотнение стыка чеканкой со стороны стенки было трудоёмким процессом;
• доставка до нужного места тяжёлой трубки из чугуна была неудобной.

Однако у чугунной трубки было 1 преимущество: жильцы первых этажей не слышали никаких шумов из стояка канализации.

В подобной ситуации сборка канализации становится легче, а шумоизоляция на канализацию ставится намного проще и быстрее.

В настоящее время вместо чугуна в монтаже применяют пластиковые трубки (шумопоглощающая канализация). Однако ПВХ трубные изделия не спасают жильцов первых этажей домов от появления различных шумов и звуков. Дело в том, что тонкий пластик хорошо проводит акустические колебания.

Плохая шумоизоляция пластиковых канализационных труб — небольшая проблема, но сильно раздражает. В такой ситуации можно использовать несколько методов решения проблем со звуком.

О базисных условиях шумоизоляции

В сантехнике существуют правила укладки трубопроводов пренебрегать которыми никак нельзя. В противном случае жить в вашем жилище будет не совсем комфортно. Речь идет о предотвращении возможного появления посторонних звуков. Это скорее всего относится к азам сантехники, а не к звукоизоляции. При их соблюдении, на 80-90% будет осуществлена надежная шумоизоляция фановых труб 100 (и других диаметров) туалета, ванной комнаты, кухни.

Для этого необходимо:

• надежно закреплять трубопроводные магистрали. Рекомендуется, на каждых 1.5-2.0 м размещать одну точку крепления. Оптимальный вариант: если элемент трубопровода имеет длину до 1.5 м – то одно крепление, а если больше 2 м – то 2 крепления;
• использовать хомуты заводского производства, ни в коем случае – самодельные проволочные детали;
• применять стальные крепежи с резиновыми упругими прокладками;
• если стояк будет шататься, то нужно дополнительно установить необходимое количество креплений. Проще это осуществить в процессе сооружения частного дома, хотя можно и нужно сделать такую процедуру в готовой квартире;
• аккуратно заделать отверстия через которые проходят стояки сквозь перекрытие. Для этих целей не рекомендуется использовать монтажную пену. Соответственно строительных норм и правил полипропиленовые стояки должны проходить внутри полимерных гильз, диаметр которых на 7-10 мм больше диаметра трубы. Оставшийся промежуток нужно заполнить несгораемыми материалами;
• гильзы можно заменить толстой (4-6 мм) эластичной оболочкой, эффект от которой будет не хуже полимерной детали. Нельзя для этих целей использовать строительный скотч, даже если намотать много шаров;
• при монтаже следить за тем, чтобы труба могла двигаться на 5-7 мм вверх-вниз, поскольку при нагревании она будет расширяться как по окружности, так и по высоте. Оптимальный уплотнитель – каменная вата.

Важно! Начиная проектировать частный дом, учтите, что ни в коем случае сливная магистраль не должна соседствовать с жилой комнатой. В многоэтажных домах это условие учтено

В таких случаях самостоятельно, своими руками выполняют дополнительную звукоизоляцию, благодаря чему канализационная система функционирует бесшумно.

Качественно осуществить звукоизоляцию канализационного или фанового стояка, водопроводных труб можно с помощью:

вспененного полиэтилена, который представляет собой трубную оболочку. Материал – относительно дешевый и эффективный. Его надевают на стояки перед свариванием канализационной или водопроводной системы

Важно! Используя такой материал, решается одновременно две проблемы: звукоизоляция и утепление. Важно! Применение вспененного полиэтилена исключает возможность образования на стенках труб конденсата

Это значит, что вы забудете о плесени, грибке которые могут появляться на конструкции. Главным «минусом» вещества является небольшой срок эксплуатации. Всего через 3-4 года материал начинает раскисать и разрушаться;

в случае смонтированной системы, применяют рулонные или ленточные звукоизоляторы. Для этого ленту наматывают очень плотно вокруг трубы (можно несколько слоев);
надежными шумоизоляторами являются мембраны звукопоглощающего типа. Они производятся и используются не один десяток лет, представляют собой готовые звукоизоляционные панели.

Важно! При использовании рулонных или ленточных шумоизоляторов необходимо их накручивать плотнее, чтобы избежать появления под намотанным слоем воздушных пузырьков. В противном случае – звукоизоляция канализационного стояка будет некачественной, поскольку воздух – отличный проводник звука

Прежде чем приступить к приобретению изоляторов нужно точно определиться:

• с материалом, выбор которого зависит от места осуществления звукоизоляции;
• с количеством шумоизолятора.

Исходя из этих данных, учитывая свои финансовые возможности, вы можете купить необходимую шумоизоляцию для труб.

Отличие пластиковых стояков от чугунных

                Пластиковый трубопровод
издает значительный шум, уровень которого заметно выше, чем у чугунного стояка.
Это хорошо заметно на длинных трубопроводах, использующихся в многоквартирных домах. На
первый взгляд, все должно быть наоборот — металл представляется более
акустически активным материалом, чем ПХВ или пропилен. Однако, на практике
шумят именно пластиковые трубы. Причинами этого являются:

• малая толщина стенок, которые начинают вибрировать во время прохождения по трубам потоков воды или воздуха;
• однородный массив пластика, в отличие от зернистой структуры чугуна.

Шумоизолировать чугунные трубы приходится гораздо
реже, чем пластиковые. Они прочнее сами по себе, имеют большой вес,
заставляющий производить надежное крепление. Чугун как материал состоит из
отдельных зерен, которые передают звуковые волны друг другу с большими
потерями, в результате чего звук попросту гаснет. Шумоизоляция для канализационной трубы из чугуна
может потребоваться только в отдельных случаях, тогда как пластиковые стояки
практически без исключений нуждаются в установке звукоизоляции. Выбирая материал для канализационной
системы частного дома надо учитывать эту особенность материалов, чтобы
впоследствии не пришлось выполнять дополнительную работу.

Звукоизоляция уже проложенных трубок в квартире (туалете)

Если человек живёт в квартире, то он слышит все стоки соседей сверху.

В подобной ситуации, когда делается шумоизоляция для канализационной трубы, монтажники или хозяева квартир выполняют одно из таких действий:

1. проводится шумоизоляция для фановой трубы — вокруг фановой трубки монтажник ставят короб из гипсокартона или стеновых панелей. В подобной ситуации не портится дизайн жилого помещения;
2. применяют скорлупу из пенопласта — для утепления трубок. Её продают по небольшой цене и её легко установить. Изоляция канализационных труб пенопластом хорошо подавляет различные, но портит дизайн помещения;
3. в крайнем случае монтажники делают обмотку стояка материалом для теплоизоляции — изолоном или ламинатной подложкой. Такие звукоизоляционные материалы для труб канализации хорошо подавляют звуки, но интерьер ванной комнаты будет испорчен.

Шумоизоляция канализационных труб делается по всем техническим правилам.

Инструменты для пластиковых труб

Когда делается шумоизоляция для труб канализации, монтажники пользуются такими инструментами:

• дюбелем;
• угольниками;
• линейками;
• карандашом;
• влагостойким гипсокартоном, толщина которого равна 13 мм;
• профилем на потолок — 3 шт. длиной от пола до потолка и др.

Звукоизоляция труб в туалете начинается с того, что монтажники обезжиривают трубки.

Этапы монтажа: как сделать работу своими руками

Затем монтажники выполняют такие действия:

1. покрывают трубы грунтом, красят и проверяют на герметичность. Это делают для предотвращения деформации фановой трубки в будущем;
2. далее, рабочие устанавливают гипсокартонный короб. На стене ванной комнаты с помощью применения строительного отвеса монтажники делают разметку — при этом расстояние от трубок до стенки помещения равно 5–6 см;
3. затем дюбелем или саморезом рабочие крепят к стенке 1 профиль. Подобным образом монтажники ставят профиль на другой стенке;
4. потом монтажники — на полу и на потолке — чертят угольником линии — перпендикулярно установленным профилям.
5. на напольном покрытии — в центре пересечения линий — монтажники ставят отметку, которой отмечают место установки крайнего профиля;
6. затем на полу по нарисованным линиям ставят и крепят саморезами стартовые профили;
7. далее, в центре пересечения линий ставят 3-й профиль — и возведённый каркас прикрепляют саморезами по металлу, длина которых равна 9,5 мм;
8. затем, возведённую на полу конструкцию с отступом в 45–50 см крепят перемычками или перегородочными профилями, если короб получился большим;
9. потом, приступают к установке к коробу гипсокартона, который должен быть влагостойким. В подобной ситуации в коробе делают технологический люк, который хозяева или монтажники используют при осмотре и ремонте трубок;
10. далее, после зашивки 1 стороны такой конструкции гипсокартоном, рабочие делают звукоизоляцию подобной конструкции. При этом внутрь такой конструкции кладут минеральную вату и закрывают ей все свободное пространство внутри короба;
11. потом, монтажники прикрепляют гипсокартон к 2 стороне короба;
12. в итоге делают облицовку короба — и звукоизоляция канализационной трубы завершена, а шумы от протекающей по трубкам воды больше не беспокоят хозяина квартиры.

Также звукоизоляция для канализационного стояка делается посредством обмотки фановой трубки конкретными материалами.

В подобной ситуации монтажники применяют такие материалы и инструменты:

• ножницы,
• 12 листов демпфирующего материала, который имеет самоклеящуюся основу. При этом размер 1 листа равен 27×37 см;
• звукоизолирующий материал, который имеет самоклеящуюся основу, — в частности, вспененный полиэтилен;
• специальный прикатной валик.

При обмотке фановых трубок монтажники выполняют такие действия:

1. сначала они обезжиривают поверхность трубки;
2. затем, по всей площади трубки наносят демпфирующий материал, который хорошо убирает различные шумы;
3. далее прикатным валиком делают прикатку подобного материала. Во время прикатки рабочие убирают все воздушные пузырьки и крепко склеивают поверхность трубки с материалом;
4. потом, сверху укладывают звукоизолирующий материал, который убирает звуки от журчания. В подобной ситуации монтажники прикидывают и обрезают лист по размеру трубки;
5. затем, вырезанный лист приклеивают на вибродемпфирующий материал — и на этом завершают обмотку фановых трубок.

https://youtube.com/watch?v=gnYYx14m9oE

ПОСМОТРЕТЬ ВИДЕО

После выполнения вышеперечисленных работ хозяин квартиры или частного дома может спать спокойно — канализационные шумы и звуки его больше не потревожат. Шумоизоляция канализационных труб делается для комфортного проживания в квартире.

Назначение

Шум, который издает канализационная труба во время работы, может превышать звук 67 децибел, это примерны уровень крика. Многие хозяева мирятся с такими шумными соседями или же, являясь ими, стараются не использовать канализационные системы ночью (попросту не смывать). Но такая жизнь вряд ли будет комфортной. Именно для избегания таких проблем необходима шумоизоляция.

Шумоизоляция

Существует несколько причин, почему шумит канализация:

1. Звук воды при сливе. Чаще всего встречается в металлических водопроводных конструкциях;
2. Поломанный бачок. Если эта часть канализации исправна – то звук не должен превышать 40 дБ, но при его поломке механические части могут источать громкие звуки при работе;
3. Плохая герметизация. В стоки попадает воздух, при работе водопровода он шумит, как вентиляция;
4. Неправильный угол канализации. Это самая распространенная причина. Чем острее угол – тем более громко будет стекать воды по трубам. Если Ваша труба расположена под очень высоким углом, то стоки будут просто падать в магистраль, из-за чего получаются громкие, стучащие звуки.

Очень многое зависит от материала. Чугунные трубы за счет своей плотности и высокой толщины стенок, считаются наиболее «тихими» из всех металлических. Но они обрастают изнутри минералами и стоками. Производители пластиковых коммуникаций утверждают, что полипропилен и полиэтилен тоже не шумят, но это не совсем так. В таких трубопроводах часто встречаются ударные шумы, резкие.

Фото: тихая чугунная труба

Выбирая для канализации пластиковые трубы, сразу ищите бесшумные варианты. Это, к примеру, марка OSTENDORF и прочие полипропиленовые коммуникации со специальным шумопоглощающим слоем. Они не пропускают звуки и сразу продаются с теплоизоляцией.

Бесшумные трубы

Методы устранения шума

Если получается так, что канализация проходит в жилой комнате, то наиболее правильным решением будет не звукоизоляция труб, а их перенос. Такое решение проблемы может быть осуществлено исключительно на этапе строительства. Выполнить перемещение после завершения работ уже не получится. Забавно, то, что такая ситуация встречается и в новостройках из-за просчетов при проектировке. На практике, труба слива стоков наиболее часто проходит в ванной комнате или туалете, если сан. узел не совмещенный. Теперь непосредственно о методах.

Звукоизоляция туалета в частном малоэтажном доме или в квартире в целом может выполняться за счет следующих операций.

• Монтаж бесшумных труб.
• Закрепление звукоизолирующих материалов.
• Установка жестких хомутов, с целью придания большей статичности конструкции канализации.
• Монтаж короба.
• Установка или ремонт фановой трубы.

Фото: канализационная труба закрепленная хомутом

Бесшумные трубы

Бесшумные трубы можно назвать новинкой на рынке строительных материалов. Они применяются пока что не столь часто, но успешно завоевывают признание среди покупателей. Отличительными особенностями такого стояка являются утолщенная стенка и специальные компоненты, которые предназначены на предотвращение проникновения звука и вибрации в помещение. Примечательно, бесшумные трубы гасят даже инфразвук.

В дополнение к столь положительным качествам нового материала идет пара существенных недостатков. Цены на такие трубы изрядно выше в сравнении с классическим вариантом из ПВХ. Также они не отличаются длительным сроком эксплуатации, не более 30 лет. Разумеется, можно найти и более стойкие варианты, но и цена будет расти в прогрессии.

Фановые трубы

По своей сути это вентиляция для канализации. В частном доме, высота которого не превышает двух этажей, установка фановых труб не осуществляется, да и необходимости в этом на самом деле нет. Законодательство к этому требований, также не предъявляет. В отношении многоэтажных домов наличие фановой трубы обязательно. Она позволяет не только уровнять давление в стояке, но и через нее в атмосферу выводятся накапливающиеся газы, которые могут стать причиной воздушных шумов.

Функцию подобную фановым трубам, но в помещении, могут выполнять воздушные клапаны. Их предназначение впускать воздух в канализацию и при этом предотвращать обратное движение. Сделать шумоизоляцию для воздуховодов можно звукоизолирующими материалами, но так чтобы не перекрыть проток. Если нарушить пропускную способность, вода из стояка может направиться через впускной канал.

Звукоизоляция

 На практике наиболее распространенной является ситуация, когда система канализационного стока уже смонтирована и ее замена приведет к излишним финансовым и трудовым затратам. Таким образом, жители квартир, у которых есть необходимость снизить уровень шумов от стояка, прибегают к использованию разного рода звукоизолирующих материалов. В качестве таковых может использоваться масса вариантов.

Осуществление шумоизоляции канализационного стояка не требует особых навыков, достаточно иметь хотя бы небольшой опыт монтажных работ. Сделать это проще всего посредством использования вспененного полиэтилена или пенополиуретана.

Что касается мест прохождения стояка через перекрытия здания, как уже говорилось ранее, не стоит использовать монтажную пену, поскольку она только усиливает структурные шумы. Вместо нее следует взять пористую резину. Это позволит до максимума снизить вероятность передачи вибрации конструкции здания и исключить акустический эффект.

Фото: Трубы канализации в коробе

Короб позволит не только создать более привлекательный внешний вид, но и придаст дополнительную шумоизоляцию

Важно учитывать тот момент, что его не стоит делать глухим. Необходим доступ к водопроводу, так как он, зачастую, проходит в непосредственной близости к сточной трубе

Есть вероятность, что более ничего делать за коробом не придется, но вероятность возникновения аварийной ситуации нужно учитывать. Именно тогда простота доступа и оперативность проведения работ могут значительно снизить пагубные последствия от непредвиденной ситуации.

Материалы

Среди материалов, дающих максимальный эффект могут применяться:

Вспененный полиэтилен.

Фото: вспененный полиэтилен

• Пенополиуретан.
• Вспененная резина.

Фото: вспененная резина

• Пенопластовая скорлупа.
• Минеральная вата.

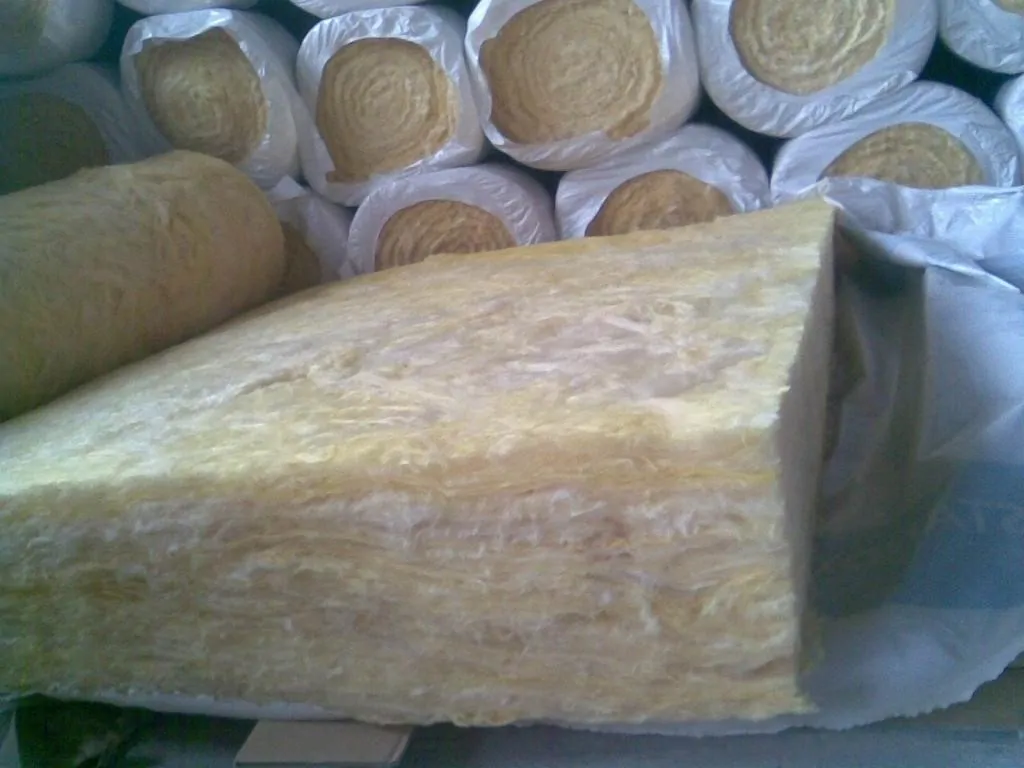

Фото: минеральная вата
