Теплый пол под ламинат: 3 варианта исполнения

Устройство карбонового сплошного пола

При монтаже сплошного карбонового пола, мастеру практически не требуется никаких специальных навыков, и все работы можно сделать в течение одного дня:

• По заранее подготовленному основанию чернового пола наносится разметка, согласно расстановке, в комнате мебели.
• Материал раскладывается на полу.
• Разметка переносится на карбоновый сплошной пол.
• Производится раскрой элементов обогрева пола в нужных местах.
• Оборудование подключается к сети и тестируется в рабочем режиме.
• После устройства матов, они закрываются подложкой и чистовым напольным покрытием.

Эффективность конструкции будет зависеть, по большей части, от качества самого изделия, поставляемого на рынок.

Установка инфракрасного теплого пола

Если есть понимание в электрике и владение навыками необходимыми в данном случае, то укладка теплого пола под ламинат своими руками не вызовет затруднений. Монтаж не отнимет много времени. К тому же не потребуется делать конструкции, из-за которых поднимется уровень пола, так как это тонкий теплый пол под ламинат.

Рассмотрим монтаж теплого пола под ламинат своими руками на примере термопленки Caleo, которая на данный момент входит в число самых популярных пленок.

Теплый пол фирмы Caleo поставляется в комплекте с:

• собственно термопленкой;
• контактными зажимами;
• изолирующим материалом для них;
• проводами для подсоединения системы.

Для работы также понадобятся следующие дополнительные материалы:

• Мягкий теплоотражающий материал с металлизированным верхним слоем. Им можно застелить всю поверхность пола, даже в тех местах, где теплый пол будет отсутствовать. Такой материал будет служить в качестве подложки. Ни в коем случае нельзя применять материалы, верхний слой которых покрыт алюминиевой фольгой.
• Полиэтиленовая пленка для гидроизоляции.
• Скотч.
• Терморегулятор с датчиком температуры. Он позволяет настроить необходимую температуру нагрева пола.

Далее рассмотрим, как сделать теплый пол под ламинат.

Для этого необходимо выполнить следующую последовательность действий:

1. Подготавливается поверхность под теплый пол. Она должна быть ровной.
2. Расстилается теплоотражающий материал, полосы которого склеиваются друг с другом скотчем.
3. По указанным линиям разреза нагревательная пленка нарезается на полосы нужного размера. Полученные полосы расстилаются на теплоотражающем материале впритык друг к другу. Для предотвращения сдвига нагревательной пленки ее полосы склеиваются между собой скотчем.

Перед тем как стелить теплый пол под ламинат следует определиться с расстановкой мебели в комнате, так как нагревательную пленку можно укладывать лишь на свободные от тяжелой мебели участки.

1. Устанавливается терморегулятор.

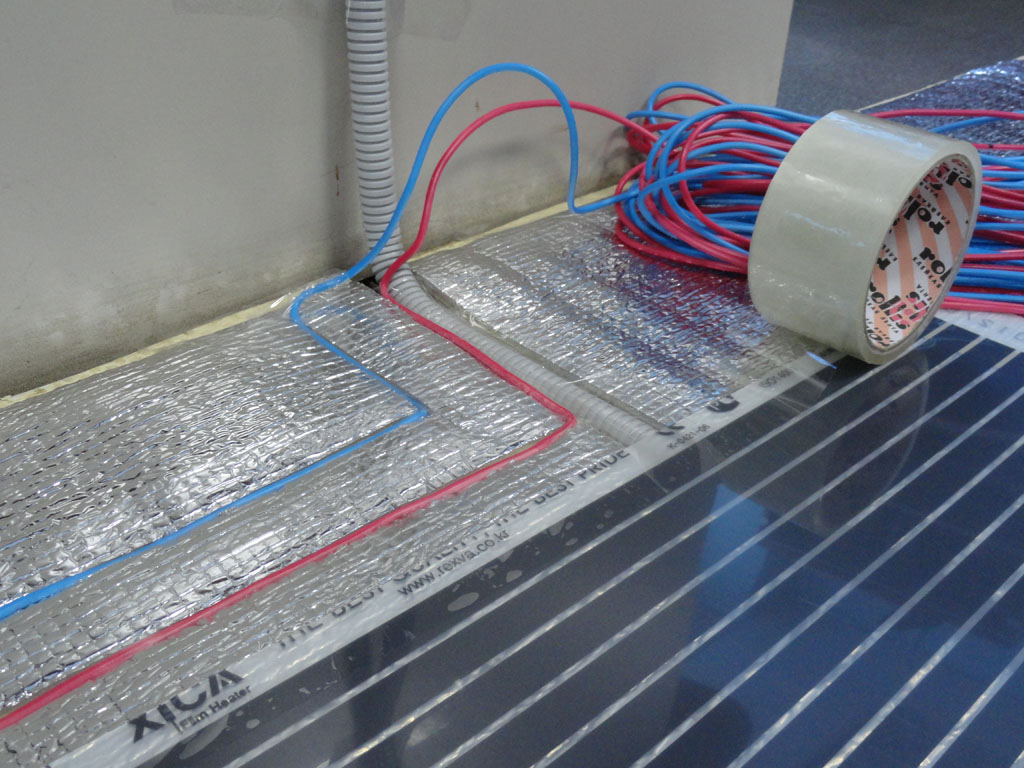

2. При помощи проводов различных цветов, имеющихся в комплекте, полосы термопленки подсоединяются друг к другу. Соединение следует выполнять параллельно.
3. Контактные зажимы необходимо плотно прижать к медным полосам. Затем места подключения следует заизолировать битумной изоляцией, которая поставляется вместе с термопленкой.
4. Согласно схеме подключения, которая прикладывается к теплому полу, идущие от последней полосы нагревательной пленки провода подсоединяются к терморегулятору.
5. С обратной стороны термопленки изоляцией на основе битума крепится датчик температур. В теплоизоляции под него и провода, отходящие от него, следует вырезать углубления.
6. Терморегулятор подключается к электросети и выполняется проверка системы на работоспособность.
7. Сверху на теплый пол стелется полиэтиленовая пленка.

На этом монтаж теплого пола завершен. Теперь можно приступать к укладке ламината непосредственно на систему подогрева.

Заключение

Зная, какой вид обогрева подходит и как правильно положить теплый пол под ламинат можно создать в любом помещении комфортные условия. Сделать пол теплым можно даже тогда, когда ламинат уже уложен, так как его легко разобрать и положить на место снова, но уже сверху на теплый пол.

Монтаж покрытия на теплый пол: видео укладки ламината своими руками

Технология укладки ламината на пленочный, кабельный или водяной теплый пол не отличается от обычной укладки, хотя некоторые нюансы стоит учесть:

• чтобы ламинированное покрытие держалось крепко, перед тем как сделать теплый пол под ламинат, основание тщательно очищается и выравнивается;
• перед монтажом ламината поверх пленочного обогрева укладывается полиэтиленовая пленка, которая предотвращает попадание жидкости на нагревающие элементы. В качестве защитной мембраны можно использовать теплопроводящую подложку под ламинат для теплого пола;
• не следует размещать полосы подложки внахлест, они должны быть уложены встык с дальнейшей фиксацией скотчем;
• если ламинат монтируется на кабельный или водяной теплый пол, перед его укладкой устраивают слой цементно-песчаной стяжки, которая обладает способностью равномерно распределять тепло;
• нельзя укладывать панели ламината вплотную к стенам, зазор между кромкой покрытия и стеной должен быть не менее 10 мм. Это обеспечит вентилирование внутренней поверхности и даст возможность материалу свободно расширяться под действием тепла;
• укладывать ламели ламинированного покрытия на теплый пол следует предельно аккуратно, чтобы не повредить полимерный слой с нагревательным элементом.

Наглядно ознакомиться с инструкцией по монтажу покрытия можно просмотрев видео теплых полов под ламинат своими руками. В интернете есть достаточное количество видеоматериалов по укладке различных систем напольного обогрева, в которых приведены практические рекомендации и представлен пошаговый монтаж.

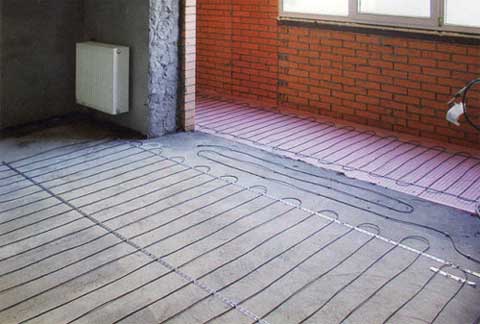

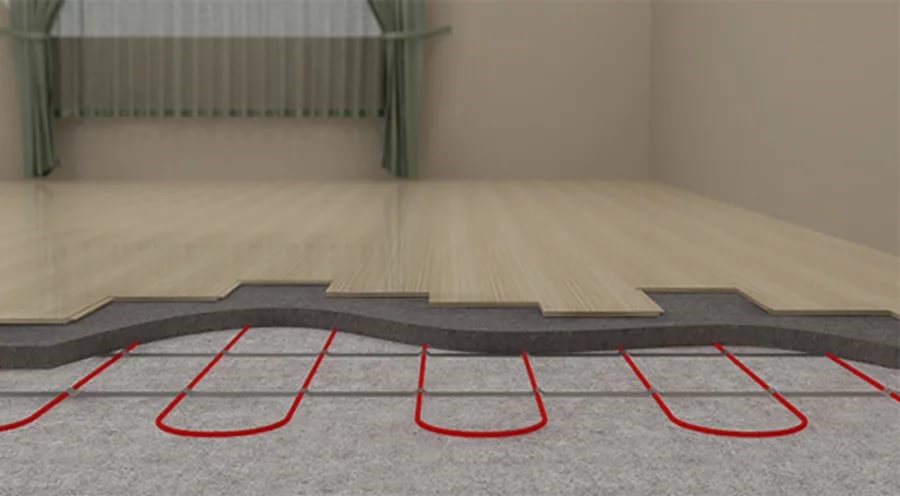

Греет кабель

Нередко с ламинатом устраивают обогрев из кабеля, как вариант с максимальной теплоотдачей. Эффективность этого способа связана с нагревом стяжки, а соответственно, и напольного покрытия в рекордно короткие сроки.

Самым важным моментом устройства кабельной системы в случае ламината считается процедура ее подключения. Общеизвестно, что, нагреваясь, тела увеличивают свои линейные размеры. Не исключение и нагревательный кабель, который «затянут» в стяжку. Поскольку особо удлиняться он не может, поэтому, нагреваясь, он заполняет любую пустоту в стяжке. Каким точно будет их поведение под покрытием сказать заведомо никто не сможет, поэтому рекомендуется его «потренировать». Систему необходимо подключить на полный нагрев порядка пяти раз на три-четыре часа в течение 48 часов. Каждый раз с учетом полного последующего остывания и проверки работоспособности системы.

Такой подход позволит избежать коробления и вздутия материала, образования трещин в стыковочных швах. Однако, этот вариант связан с большим потреблением электроэнергии. Вот почему такие полы чаще используют под керамическую плитку.

Тёплый пол под ламинат, какой лучше?

В процессе выбора тёплых полов важно учесть характеристики ламината в состав, которого входят формальдегиды, которые в процессе нагрева материала свыше 26 °C начинают выделяться в атмосферу. Такие выделения могут наносить значимый вред человеческому здоровью

Поэтому прежде чем приобретать ламинат для укладки на тёплые полы важно обратить внимание на рекомендации производителей, в которых обычно указывается возможность использование материала совместно с тёплыми полами. Проанализировав все данные, хочется отметить, что именно тёплый инфракрасный пол под ламинат является оптимальным решением

Какой вариант предпочесть — водяной или инфракрасный?

На данный момент существуют два принципа обустройства теплых полов — электрический и водяной.

При обогреве помещений с помощью электрического теплого пола, в качестве теплоносителя выступает переменный ток, протекающий в электросети. Поступая на нагревательный кабель или пленку, электрический ток трансформируется в тепло.

Инфракрасный нагревательный элемент преобразовывает электрический ток, подведенный к его клеммам, в тепло

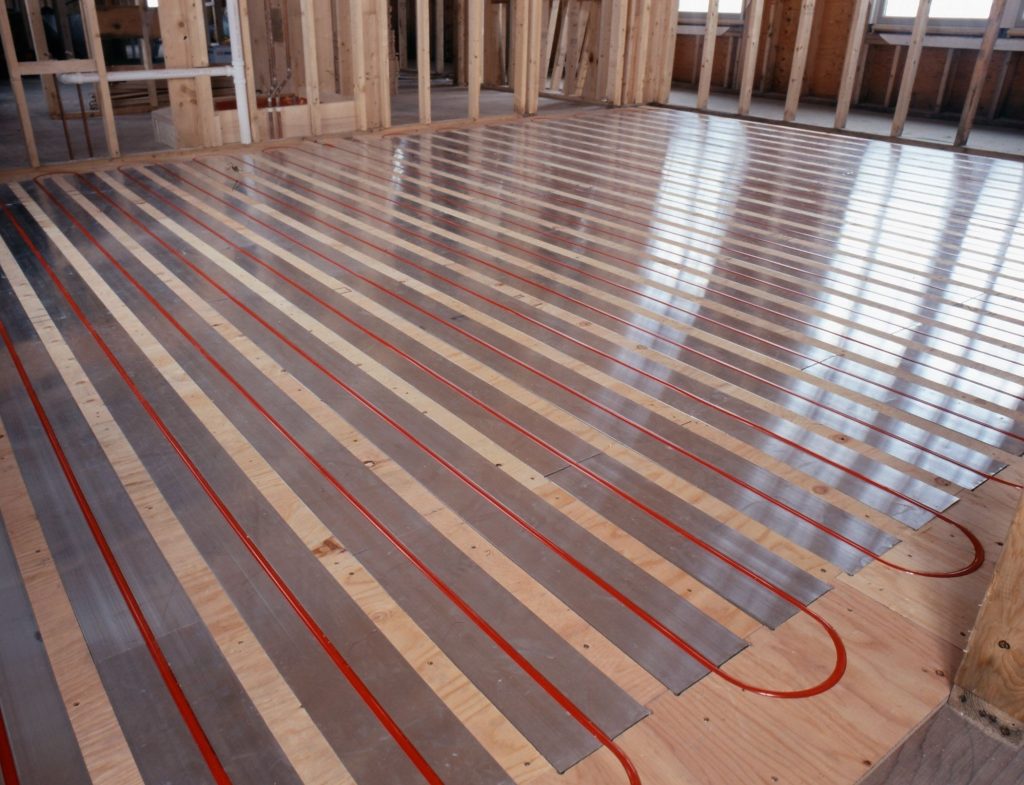

В системе водяного теплого пола теплоносителем служит горячая вода центрального отопления, которая циркулирует по трубам, смонтированным в толще стяжки. Тепло, исходящее от труб или пленки, нагревает поверхностный слой пола, распространяясь таким образом по всему помещению. Давайте рассмотрим достоинства и недостатки электрической и водяной системы подогрева, чтобы понять, какой тёплый пол под линолеум станет залогом комфорта и удобства в использовании.

Сравнивая системы обогрева, нужно отметить, что водяной теплый пол чаще применяется в индивидуальном строительстве, а электрический – при обустройстве квартир. В многоквартирных домах водяная система обогрева применяется реже, так как центральная система отопления, особенно в старых домах, не рассчитана на увеличение нагрузки. Поэтому, врезка теплого пола в стояк отопления может окончиться, попросту говоря, неприятностями. Горячая вода, циркулирующая по трубам водяного пола, постепенно охлаждается и возвращается в стояк практически холодной. Это значит, что в квартире, расположенной этажом ниже, радиаторы отопления нагреваться не будут.

Водяной теплый пол прокладывается в толще стяжки, равномерно нагревая поверхность напольного покрытия

Иначе дело обстоит в новых домах, где, как правило, система отопления заводится на этаж и разветвляется в стяжке. В этом случае, водяной пол под линолеум может быть смонтирован без особого труда. Достаточно лишь разобрать стяжку и врезать контур труб теплого пола в уже существующую разводку. Однако, «подружившись» с системой отопления, водяной теплый пол может столкнуться с новым препятствием – высотой потолка. При установке водяного обогрева, потеря по высоте помещения составит 100-150 мм за счет «пирога» теплого пола, состоящего из утеплителя, арматуры, труб и дополнительного слоя стяжки. Подобного недостатка лишен инфракрасный теплый пол, представляющий собой тонкую пленку, которая минимально влияет на высоту помещения.

Водяной теплый пол представляет собой замкнутый контур из труб, подключенный к коллектору

Еще одно принципиальное свойство теплых полов – инерционность. Водяной теплый пол обладает высокой инерционностью, то есть медленно нагревается и долго остывает. Такой постепенный нагрев хорошо сочетается с линолеумом, ограждая напольное покрытие от перегрева из-за резких скачков температуры. Пленочный теплый пол под линолеум в этом отношении, не настолько хорош, как водяной. Низкая инерционность инфракрасных нагревательных элементов, с одной стороны, позволяет быстро регулировать температурный режим обогрева, но с другой, может привести к перегреву линолеума.

Инфракрасный теплый пол состоит из параллельно соединенных нагревательных полос, подключенных к терморегулятору

Относительно влияния на здоровье человека, более полезен водяной теплый пол. Электрический пленочный пол не настолько безопасен, как могло бы показаться. Он генерирует слабое электромагнитное излучение, как и любой другой электроприбор. Мало того, на поверхности инфракрасного теплого пола будет накапливаться статическое электричество, а это значит, что напольное покрытие будет интенсивно притягивать частички пыли.

Нагревательный элемент инфракрасного теплого пола состоит из графитовых полос, запаянных в лавсановую пленку

Выбирая систему теплого пола, нужно обязательно оценить ее экономичность в двух аспектах –  в монтаже и в эксплуатации. Водяной теплый пол потребует значительных финансовых вложений на этапе установки, но будет более экономичным в использовании. Инфракрасный теплый пол под линолеум, наоборот, – простой и недорогой в укладке, но обернется на этапе эксплуатации немалым расходом электроэнергии. Оценив все «за», «против» водяного и инфракрасного теплого пола, вам остается только выбрать систему обогрева, оптимально подходящую к конкретным условиям вашего дома или квартиры, — линолеум отлично комбинируется с любой из них.

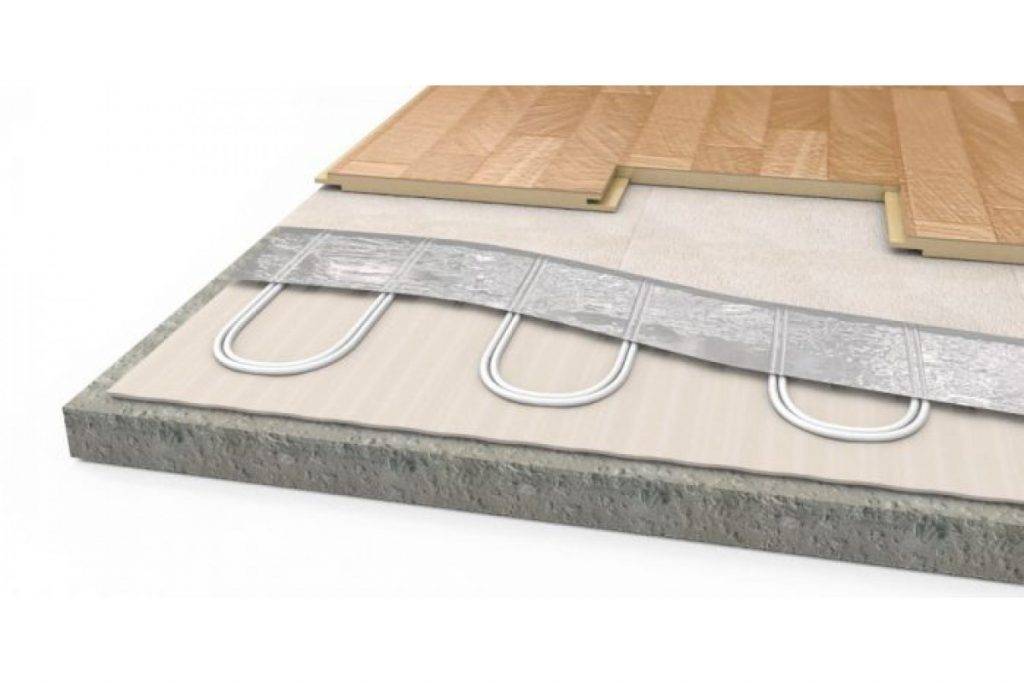

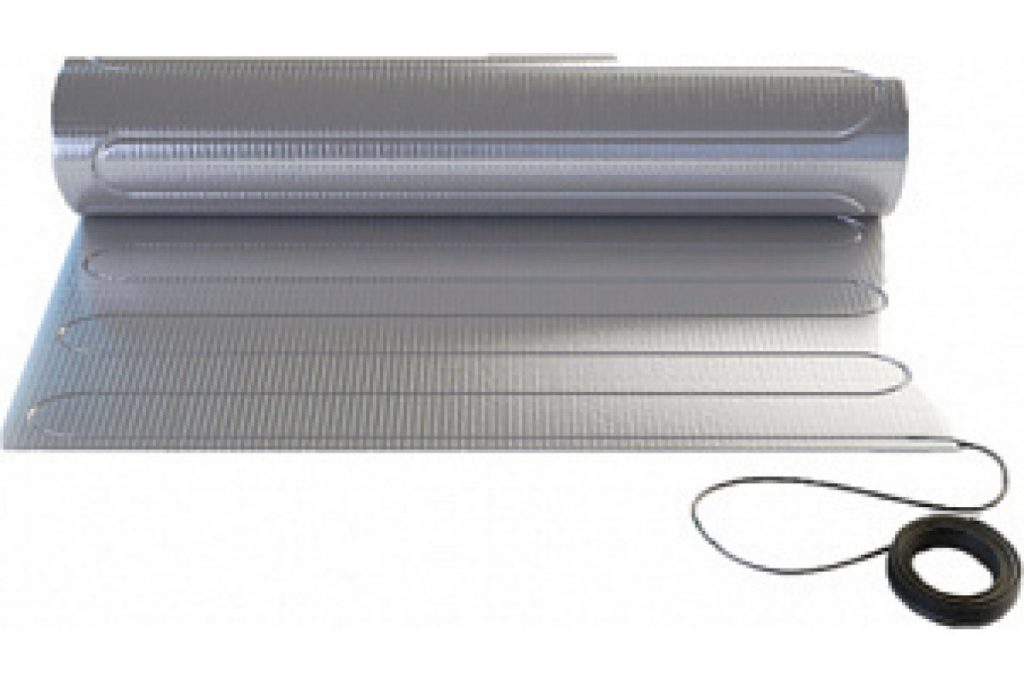

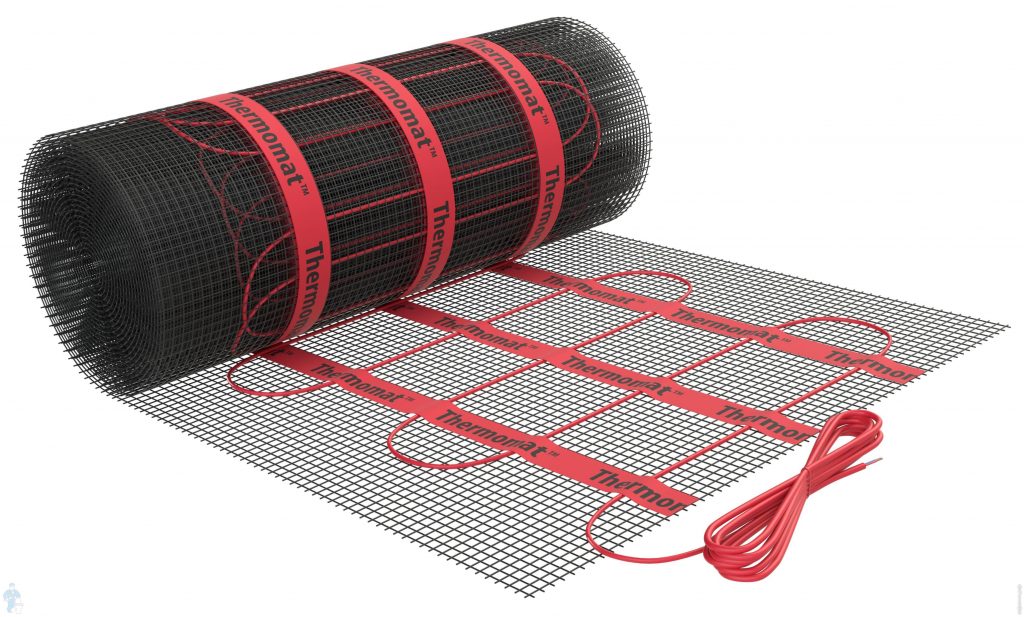

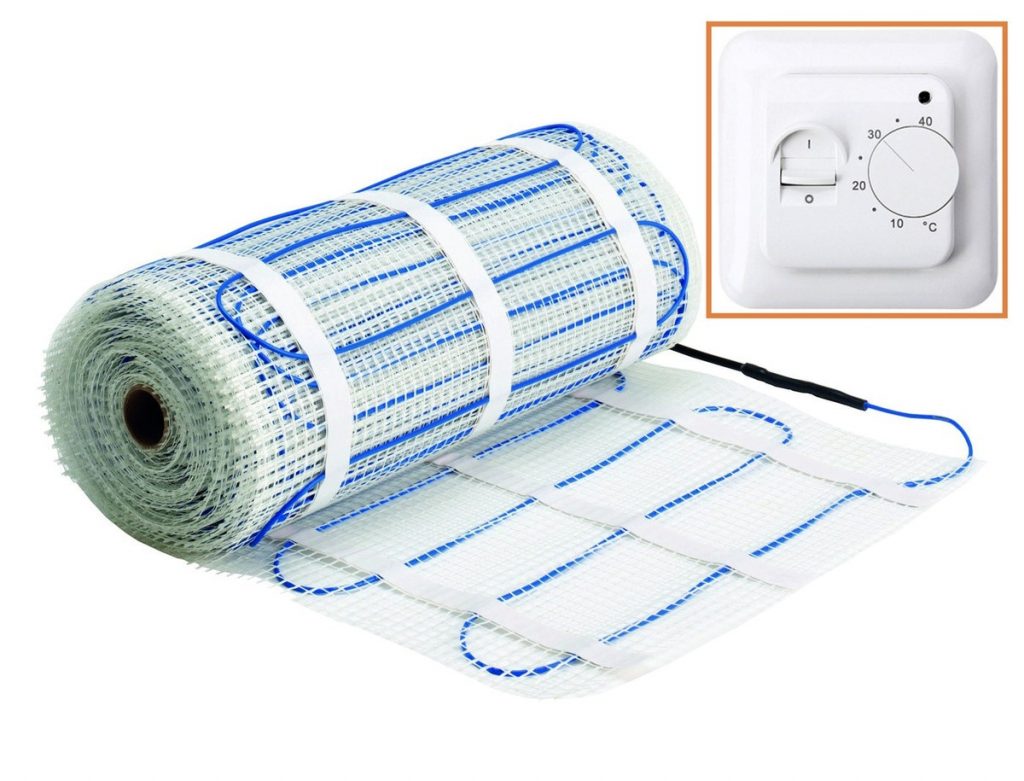

Укладка нагревательных матов

При укладке нагревательных матов без привлечения монтажной компании, необходимо учесть несколько важных особенностей:

• Как и во всех предыдущих случаях, на стену крепится терморегулятор.
• На основание пола наливается специальный жидкий полимерный выравнивающий состав. Наливной пол распределяется по всей плоскости пола.
• После полимеризации смеси, пробивается небольшая штраба, в которую монтируется датчик температуры.
• На подготовленную поверхность укладываются теплоизоляция и водоотталкивающая непроницаемая полимерная мембрана.

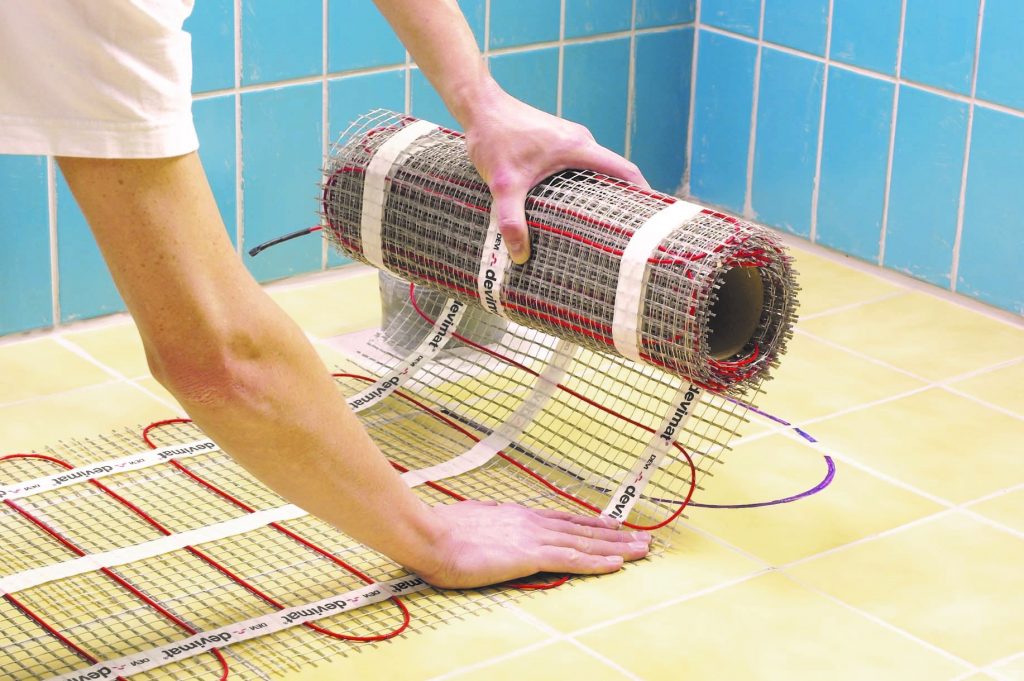

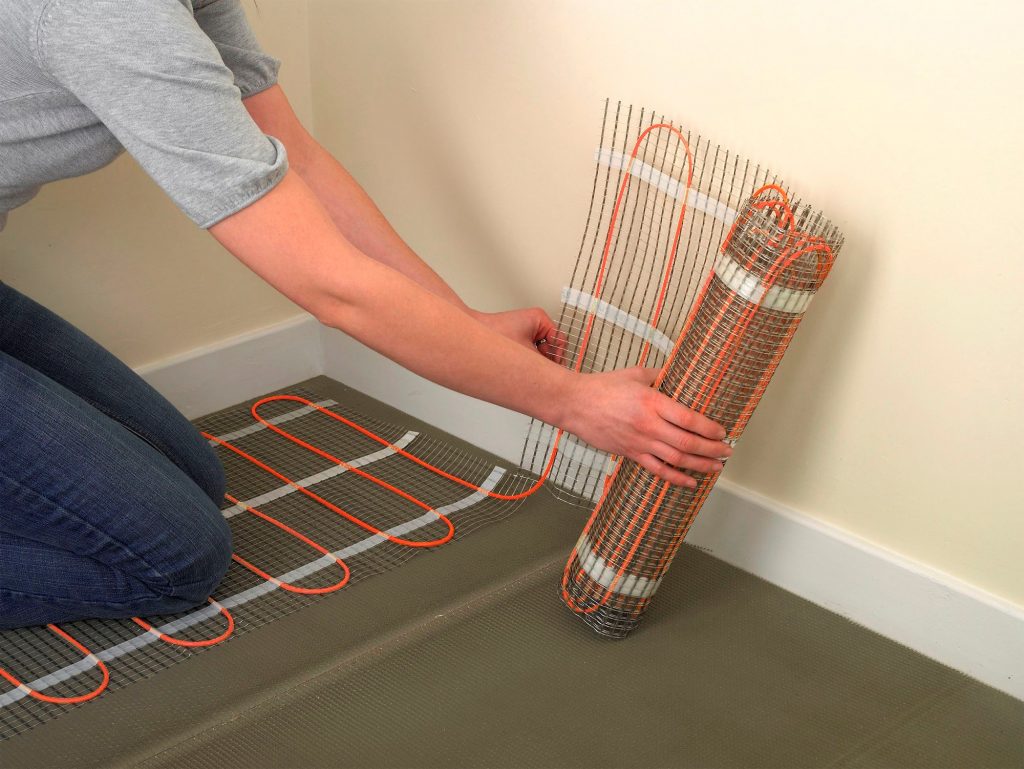

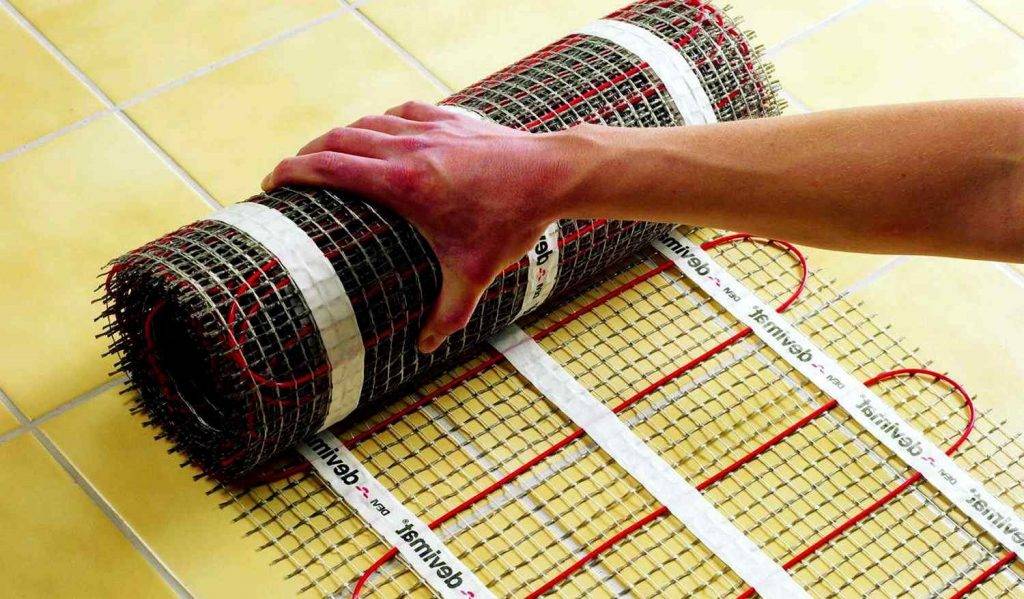

• Мат раскатывается по всей плоскости комнаты.

• Материал распределяется и разравнивается до полного исчезновения складок и мест изгиба.
• Оборудование подключается к термодатчику и регулятору.
• Нагревательный мат тестируется в эксплуатационном режиме.
• При монтаже нескольких матов, не рекомендуется делать их перехлёст, так как мягкий материал должен только соприкасаться с идентичным изделием.
• Поверх мата, устраивается высокопрочная армирующая стяжка, которая имеет толщину не менее 30 – 50 мм, что исключает образование трещин и её осадку в процессе эксплуатации пола.

• Выжидается время для твердения стяжки.
• По завершении кристаллизации и набора прочности, на подготовленную поверхность укладывается полимерная или пробковая подожка, на которую монтируется ламинат.

Маты начинают греться практически сразу после включения в розетку, и, при проведении их проверки, у пользователя не возникнет проблем.

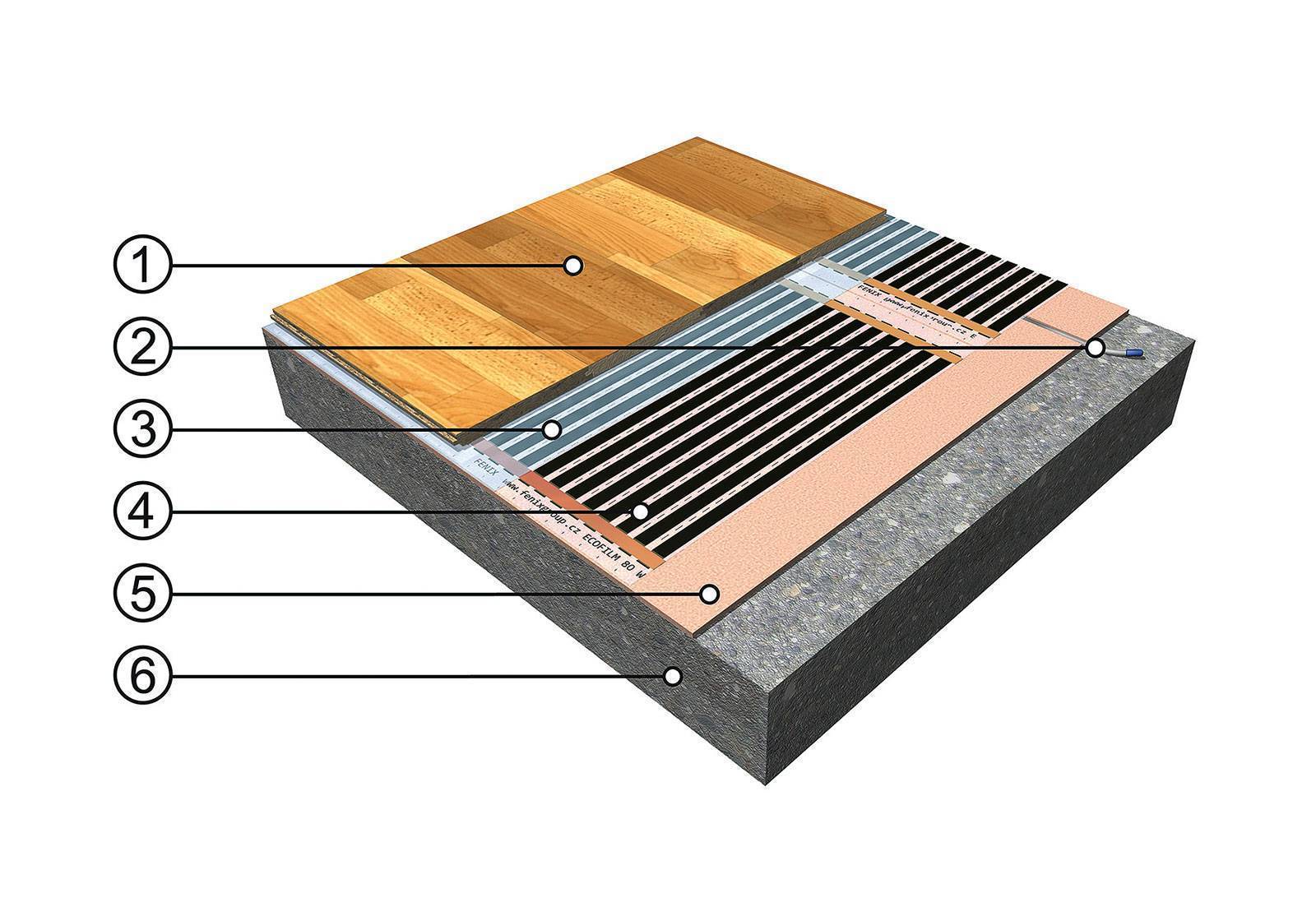

Что такое электрический тёплый пол плёночный

Плёночным пол называется потому, что нагревает поверхность не кабель, а специальная плёнка. Её толщина всего около полмиллиметра. Состоит она из медных проводов и полупроводников из карбона.

Плёнка не излучает электромагнитного поля, так как греет за счёт инфракрасных волн, которые оказывают благотворное влияние на Ваше здоровье. Она греет только те материалы, которые стоят на их пути, и почти не нагревают воздух. За это специфическое свойство обогрева он называется инфракрасный плёночный тёплый пол.

Датчик температуры можно укладывать как по плёнке, так и под ней (по желобку). Какой способ предпочтительнее для конкретных плёнок, уточняйте у продавца или производителя.

Монтаж ламината

Укладка напольного покрытия сводится всего к нескольким действиям. По периметру помещения закрепляется демпфирующая лента, если она не была уложена еще при заливке теплого пола.

По всей площади застилается подложка для ламината, тонкие в 2-3 мм полосы вспененного полиэтилена, уложенные встык и проклеенные скотчем.

Укладку ламината начинают от входной двери, чтобы создать на входе в комнату ровный рисунок напольного покрытия. Полосы ламината соединяются между собой, защелкиваясь по замку, достаточно выполнить сцепление вручную, однако для надежности лучше использовать полоску жесткого картона и киянкой простукивать место соединения, чтобы избавиться от возможного напряжения материала

Если демпфирующей полосы по каким-то причинам нет, то обязательно оставляется зазор по периметру от стенок не менее 10-12 мм, что особенно важно учитывать при раскройке материала

Когда напольное покрытие собрано, лучше всего подождать сутки, пока оно окончательно уляжется, а после проверить работу системы теплого пола, включив ее, и постепенно в течение нескольких часов доведя до максимально допустимой температуры. Для жилых помещений поверхность пола должна нагреваться не более чем до 28 оС, для остальных помещений порог повышен до 31 оС.

Тонкости подбора ламинированного покрытия рекомендации профи

В технических параметрах ламината всегда присутствует важный показатель – величина теплового сопротивления изделий. Их теплоизоляционные характеристики будут тем выше, чем больше этот коэффициент. По современным стандартам показатель теплового сопротивления должен быть не более 0,15 м2*К/Вт

Причем во внимание принимается суммарная величина теплосопротивления подложки под ламинат и самого изделия. На практике выбор покрытия в этом случае выглядит следующим образом

Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность

На практике выбор покрытия в этом случае выглядит следующим образом. Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность.

Уложенный ламинат на полу

Еще один нюанс. Описанный показатель сопротивления зависит от плотности и толщины ламинированных досок. По этой причине для электрического либо водяного теплого пола желательно выбрать изделия сравнительно небольшой (от 8 до 10 мм) толщины. Помните – опасность перегрева полов и нижней части ламината значительно повышается даже при несущественном увеличении величины теплосопротивления.

Выбирать ламинированное покрытие и подложку под него, как вы поняли, следует комплексно. Здесь нельзя допускать никаких ошибок. Если приобретать плотную и толстую подложку, характеризуемую повышенными теплоизоляционными возможностями, сразу нужно приготовиться к тому, что ваш теплый пол будет иметь малую эксплуатационную эффективность. Вы будете вынуждены увеличивать на терморегуляторе температуру, что приведет к повышению сумм в счетах за электричество.

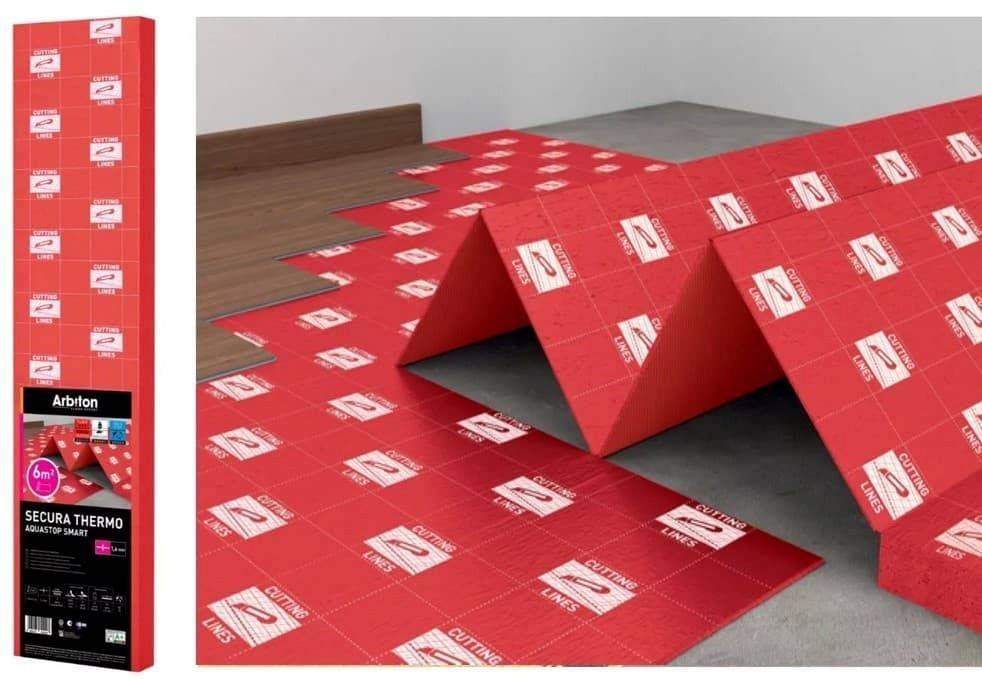

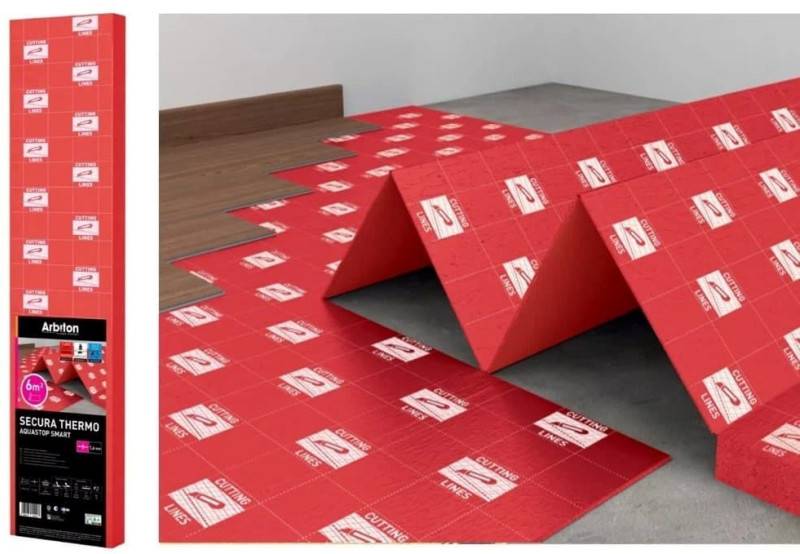

Для теплых полов оптимально подходит специальная подложка. Ее изготавливают из перфорированного полистирола (экструдированного). Изделия из такого материала отлично поддерживают ламинат, сглаживают неровности напольного основания и превосходно пропускают воздух. Если подобной подложки вы не нашли, покупайте изделия с толщиной не более 3 мм.

Следующий вопрос, часто задаваемый потребителями, состоит в том, какой тип соединения досок больше подходит для их монтажа под нагреваемый пол. Ламинат можно соединять замками либо клеем. Использовать клеящие составы не рекомендуется, так как они не выдержат повышенных температур, начнут течь и поведут за собой все покрытие.

Укладывать ламинат на подогреваемые основания следует исключительно с помощью замков (они находятся на торцах ламинированных досок). При этом учитывайте, что замки бывают двух видов – Lock и Click. Теоретически разницы в том, какую запорную систему использовать, нет. Click представляет собой защелкивающийся замок, а Lock соединяется по более простой схеме – «паз–шип».

Но специалисты советуют стелить на водяной теплый пол изделия с системой Click. Причины этого указаны далее:

• ламинат с такими запорами можно укладывать на основания, которые выровнены не до идеального состояния (допускаются некоторые перепады высот);
• соединение Click считается более прочным и за счет этого более стойким к деформированию.

Не пренебрегайте этим советом по поводу выбора типа замка ламинированных изделий.

Как подготовить пол к укладке?

Чтобы сделать пол теплым, перед укладкой отопительной системы следует подготовить его поверхность. При наличии небольших дефектов на бетонном основании их устраняют с помощью грунтовки или шпаклевочными смесями. Работы проводят на ровной подготовленной поверхности. Таким образом, при установке водяного пола нужно проложить теплоизоляционный слой.

Материалом для теплоизоляции могут выступать плиты или рубероид. Чтобы в процессе эксплуатации не появились трещины на бетонном основании, следует укладывать плиты вплотную к бетонной поверхности. При установке электрического пола также следует позаботиться о дополнительной теплоизоляции. Также нужно предусмотреть гидроизоляционный слой, для чего плиты укрывают непроницаемым гидроизолирующим материалом.

Есть ли смысл подогревать ламинат?

Когда смотришь рекламу от производителей ламинированных напольных покрытий, то слышишь, что продукция эта сделана из натуральной древесины, экологична и безопасна. Да, в составе материалов есть древесная мука, но свойства их отличаются из-за наличия химических добавок и строения самих ламелей.

Послойное строение ламинированной доски

На картинке выше показано классическое строение ламината, состоящего из:

• бумаги, пропитанной смолами;
• прессованной плиты ДВП;
• защитных пленок.

Ламинат достаточно стойкий к протираниям, различным механическим и термическим повреждениям, воздействию ультрафиолета

В составе большинства моделей присутствуют формальдегиды. Они вредны для здоровья человека. Больше всего этих веществ в недорогой продукции из Китая. Дополнительный подогрев усиливает выделение толуола, фталата, фенола и прочих токсинов в окружающее пространство. По этой причине под пол с подогревом покупают специальные модели ламинированной доски, имеющей соответствующую маркировку.

Виды фаски

Также соблюдают следующие условия.

1. Активное выделение перечисленных веществ начинается после преодоления порога нагрева в 40 градусов.
2. Контролировать этот момент помогут дополнительные устройства – термодатчик и терморегулятор.
3. Когда поверхность ламината не повреждена, летучим веществам трудно покинуть тело доски.
4. Также стоит смотреть за плотностью подгонки швов – чем меньше щелей, тем лучше.
5. Специальные модели ламината под теплый пол имеют показатель эмиссии Е0, и не более Е1. Концентрация вредных веществ в таких изделиях существенно ниже нормы.

Расчет количества ламината

Что еще нужно знать о подогреве ламината

Средняя толщина ламината составляет 8-10 мм

Основное тело ламината – это прессованная плита из древесных волокон, связанных клейкими веществами. Плотность материала достаточно высокая, но он все равно проводит тепло недостаточно хорошо. Кроме того, под ламинатом настилают изолирующую подложку, которая также будет активно препятствовать прохождению тепловой энергии.

Маркировка изделий для систем подогрева

Отличает их от обычных ламелей следующее:

• пониженное температурное расширение во время нагрева;
• меньшая толщина;
• более плотная, хорошо проводящая тепло структура, компенсирующая потерю прочности из-за снижения толщины.

Рекомендации по укладке ламината

Учесть все эти моменты не составит большого труда — а значит, можно с комфортом пользоваться подогреваемым полом.

Советы по выбору тёплого пола

Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:

Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.

• При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
• Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.

• Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
• Возможность раскроя матов без потери их эффективности и работоспособности.
• Общая электрическая мощность, выделяемая на работу тёплого пола.

Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.

Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.

Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.

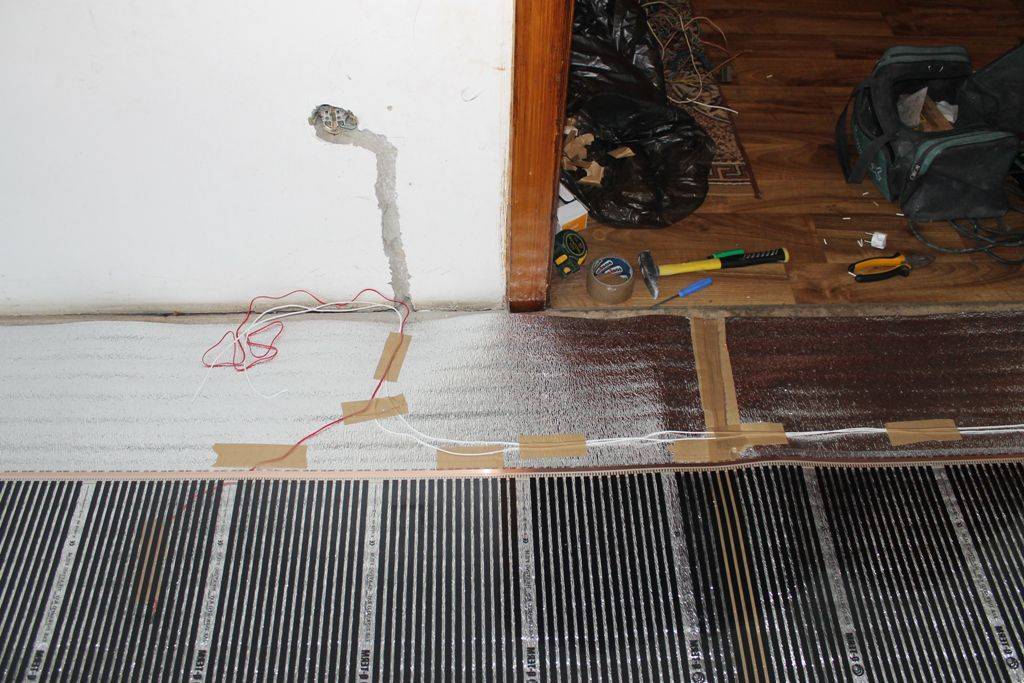

Особенности монтажа термо-полос и подключение инфракрасного пола

Для укладки плёночного инфракрасного пола нужно подготовить его, разрезав на полосы. Для минимизации количества разрезов и как следствие точек подключения, термо-полосы укладываются по длине комнаты. Далее, все работы будут проводиться в соответствии с определённой последовательностью.

1. Укладка термо-полос выполняется на расстоянии 10 мм друг от друга и 50 мм от стен, таким образом, чтобы медные полосы располагались снизу. Для уменьшения длины подключаемой проводки полосы располагаются контактами возле стены с вмонтированным терморегулятором.
2. Все разрезы шин, которые не используются, закрываются с помощью битумной изоляции. Подключение термо-полос выполняется параллельно. Благодаря этому если провода будут расположены, с одной стороны, они легко прячутся под плинтус.
3. Для подсоединения контактных зажимов один конец вставляется в полости между плёнкой и полосой серебристого цвета, а второй закрепляется поверх полос из меди и всё зажимается при помощи пассатижей.
4. Для фиксации плёнки во время монтажа её прикрепляют к подложке строительным скотчем.
5. Оголённые концы проводов вставляются в контактные зажимы и фиксируются с помощью пассатижей.
6. Температурный датчик закрепляется снизу плёнки на полосе чёрного цвета с помощью битумной изоляции.
7. Чтобы выровнять основание для укладки ламината в местах прокладки проводов и датчика в подложке проделываются вырезы по необходимым размерам. Для фиксации проводов также используется строительный скотч.
8. Затем монтируется терморегулятор и к нему подключается проводка. После укладки системы выполняется проверка выполненных работ.
9. На финишном этапе производится укладка ламината.

Ознакомившись с тремя вариантами тёплых полов, каждый желающий сможет выбрать для себя самую подходящую систему. Самое главное учесть, что ламинат не должен подвергаться нагреву более 25 °C. Но даже такой температуры хватит, чтобы поддерживать комфортный микроклимат в квартире.

https://youtube.com/watch?v=3lMEuuRt-zg

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

• длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
• минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

• После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
• Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
• К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
• Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
• Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».
