Терморегулятор для радиатора отопления: 3 известных вида

Какие существуют разновидности термостатических головок

Изделия можно условно разделить на 3 группы:

• ручного типа;
• механические;
• электрические.

Варианты представлены от более доступного к дорогому. Необходимо знать, чем они отличаются, чтобы сделать выбор.

Ручные

Самый простой способ регулировки температуры радиаторов термостатический клапан и ручка

По принципу действия напоминают шаровой кран. Внутри головки предусмотрено увеличенное отверстие, которое перекрывается или, наоборот, открывается путем поворота ручки терморегулятора. Как результат, приводится в движение рабочий шток. Конусообразный наконечник опускается, перекрывая отверстие. Благодаря надежности, такой вариант клапанов можно использовать вместо вентилей при подключении батарей (ставится запорная арматура). Главным недостатком является необходимость участия человека для регулировки подачи теплоносителя.

Механические

Устройство механического терморегулятора для радиаторов

Элемент системы отопления поддерживает температуру благодаря физическим процессам. Участие человека при этом нужно, но не постоянно. Внутри механической термостатической головки находится сильфон с рабочей средой. Вещество внутри капсулы расширяется и возвращается к прежним параметрам, за счет чего происходит регулировка температуры окружающей среды, т. к. увеличивается или уменьшается отверстие внутри клапана – теплоноситель течет более/менее интенсивно (шток опускается или поднимается). Принцип действия основан на свойствах рабочей среды внутри капсулы – она отличается высоким коэффициентом расширения.

С газообразной или жидкой средой внутри сильфона

Это яркий пример описанного выше терморегулятора механического типа. Он позволяет поддерживать заданную температуру с точностью до 1°С. Параметры окружающей среды напрямую зависят от свойств рабочей среды. Чем она более инертна, тем меньше подвергается стороннему воздействию. Наиболее распространены изделия, внутри которых находятся сильфоны с жидкостью. Такая среда расширяется медленнее, чем газ, однако она более доступна.

С выносным датчиком

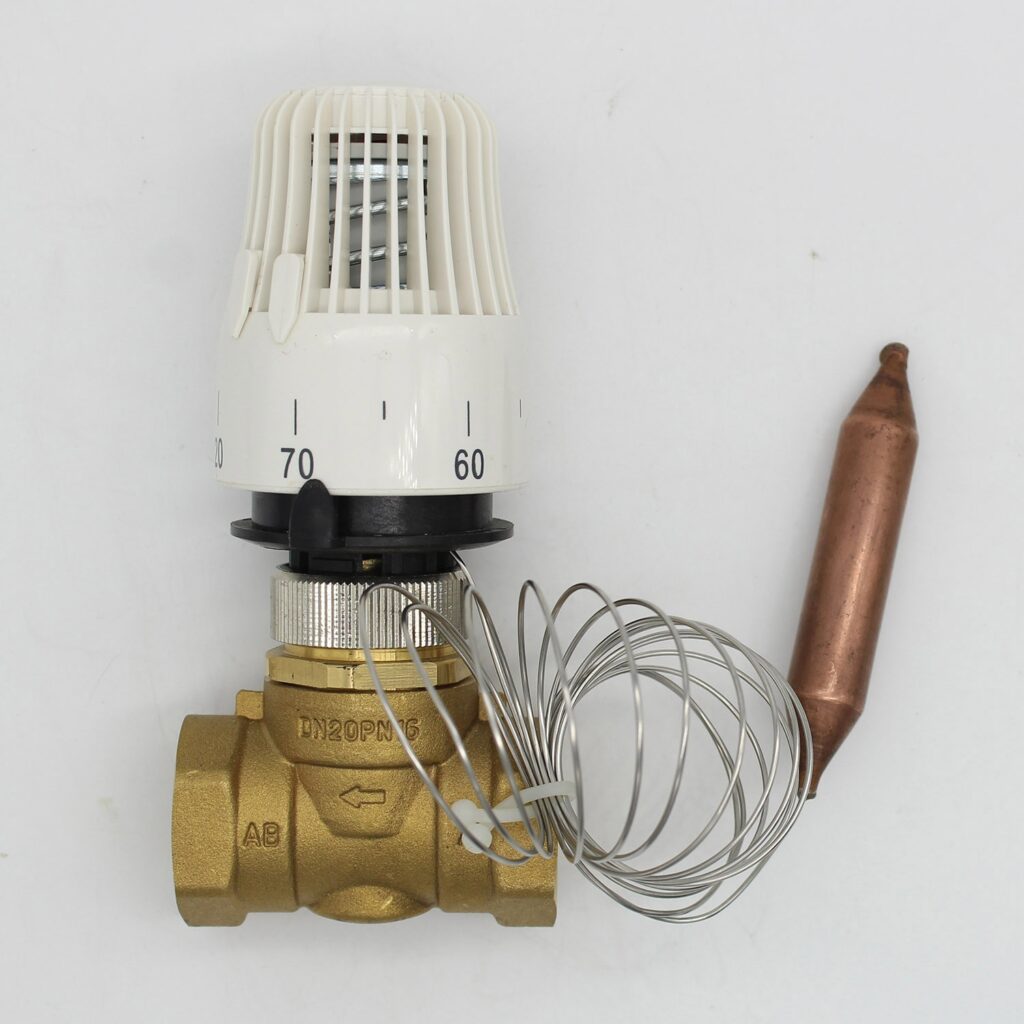

Терморегулятор для радиаторов с выносным датчиком

Термодатчик находится дальше от терморегулятора, что позволяет точнее измерять параметры окружающей среды – на расстоянии от батареи. Соединяются элементы устройства капиллярной трубкой. Преимуществом такого варианта является возможность расположения датчика в любой точке, где необходимо произвести измерения. Это повышает точность полученного значения. Однако стоимость изделия выше, чем других механических аналогов.

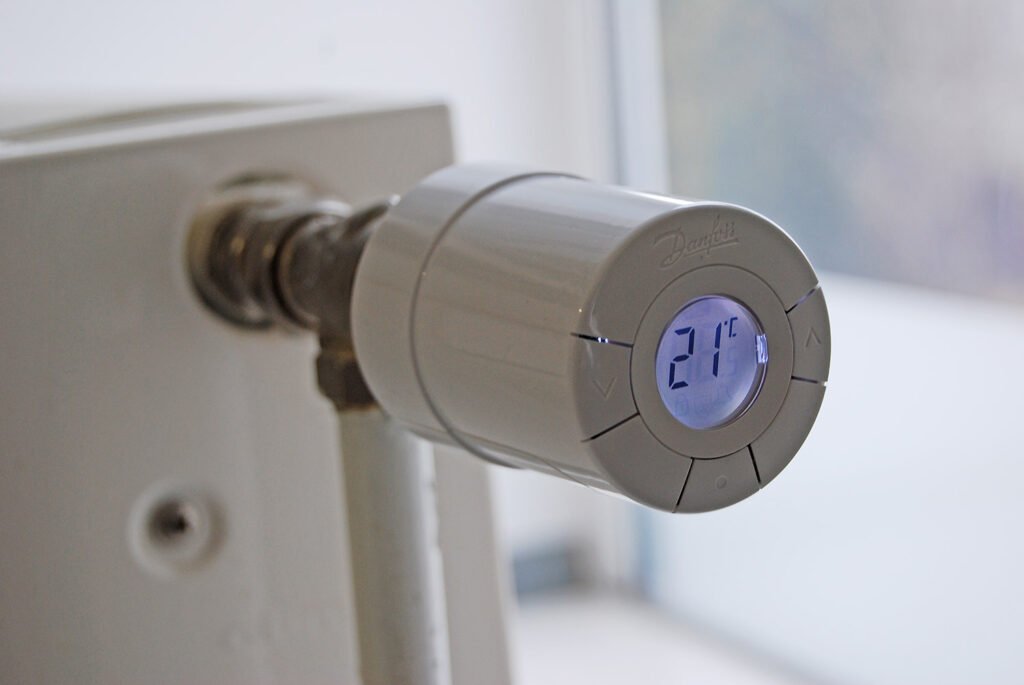

Электронные термостатические головки

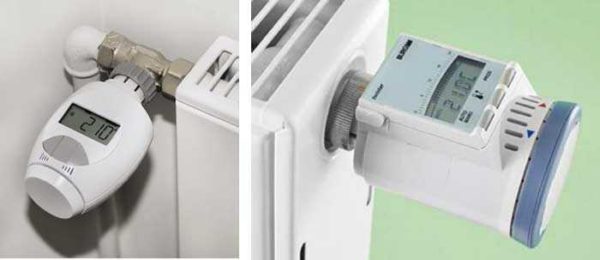

Электронные термоголовки для радиаторов

Чтобы такое устройство функционировало, предусматриваются батарейки. Это позволит термодатчику выполнять основные функции и запоминать результат. Отличает электронные элементы системы отопления более крупный размер. Принцип действия основан на передвижении штока под воздействием электрического импульса. За управление ответственен микропроцессор.

У датчика этого вида есть ряд преимуществ:

• высокая точность измерений;
• дополнительные функции, например, менять температуру воздуха в помещении по заданному времени;
• человеку не нужно участвовать в настройке работы радиатора: температура меняется автоматически, в помещении всегда комфортно находиться.

Электронные терморегуляторы для радиаторов с управлением со смартфона

Но есть и минусы, хоть и не столь существенные:

• более высокая цена;
• постепенное снижение емкости батареек, их нужно менять время от времени;
• большой размер.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

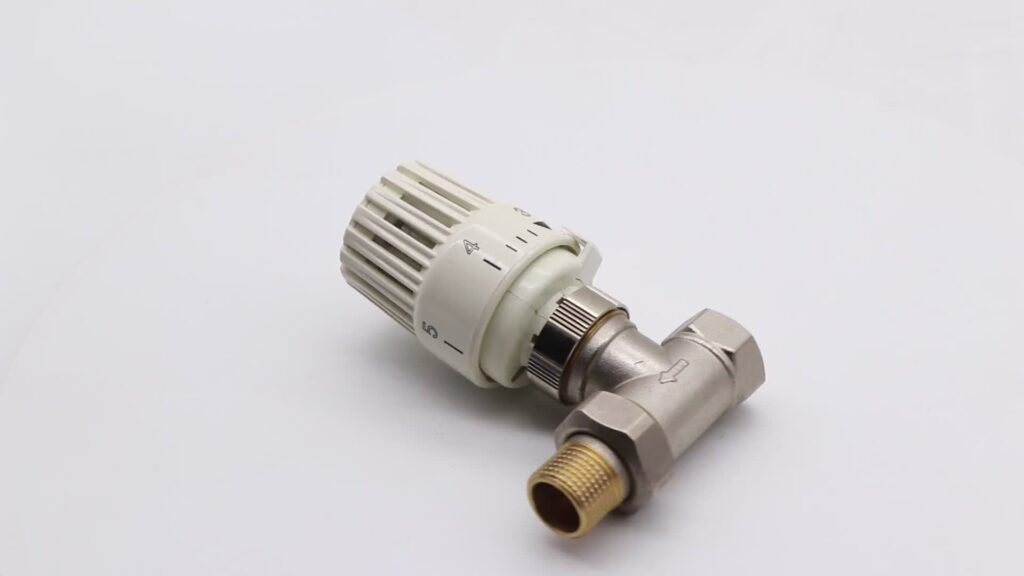

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Виды терморегуляторов, чем отличаются

Встречаются изделия с покрытием и без такового. Используется хром и никель. Причем не всегда можно просто установить такой элементы системы с учетом внешних характеристик, когда важен дизайн. Первоочередной задачей является выбор конструкции терморегулятора.

Материал

из бронзы;

Термоголовки на радиаторы из бронзы

латунные;

Терморегулятор из латуни

стальные (нержавеющая сталь).

Термоголовка из нержавеющей стали

Каждый из вариантов имеет плюсы и минусы. Например, последний отличается прочностью, надежностью, стойкостью к коррозии. Преимуществом изделия считается химическая инертность – при контакте с разными веществами не теряет свойства. Найти в продаже такие терморегуляторы непросто, т. к. их цена достаточно высокая. Более доступные: бронзовые и латунные изделия. Их отличает наличие покрытия. По прочности уступают нержавеющей стали. Но отличаются хорошими свойствами: легко переносят воздействие умеренных нагрузок, служат долго. Состав сплава может быть разным, поэтому необходимо тщательно проверять характеристики клапана.

Конфигурация

Рассматривают варианты:

• прямые терморегуляторы – отличаются классической формой, соединяют 2 участка системы отопления по прямой;
• угловые – позволяют установить терморегулятор на участок сложной конфигурации;
• в составе гарнитуры.

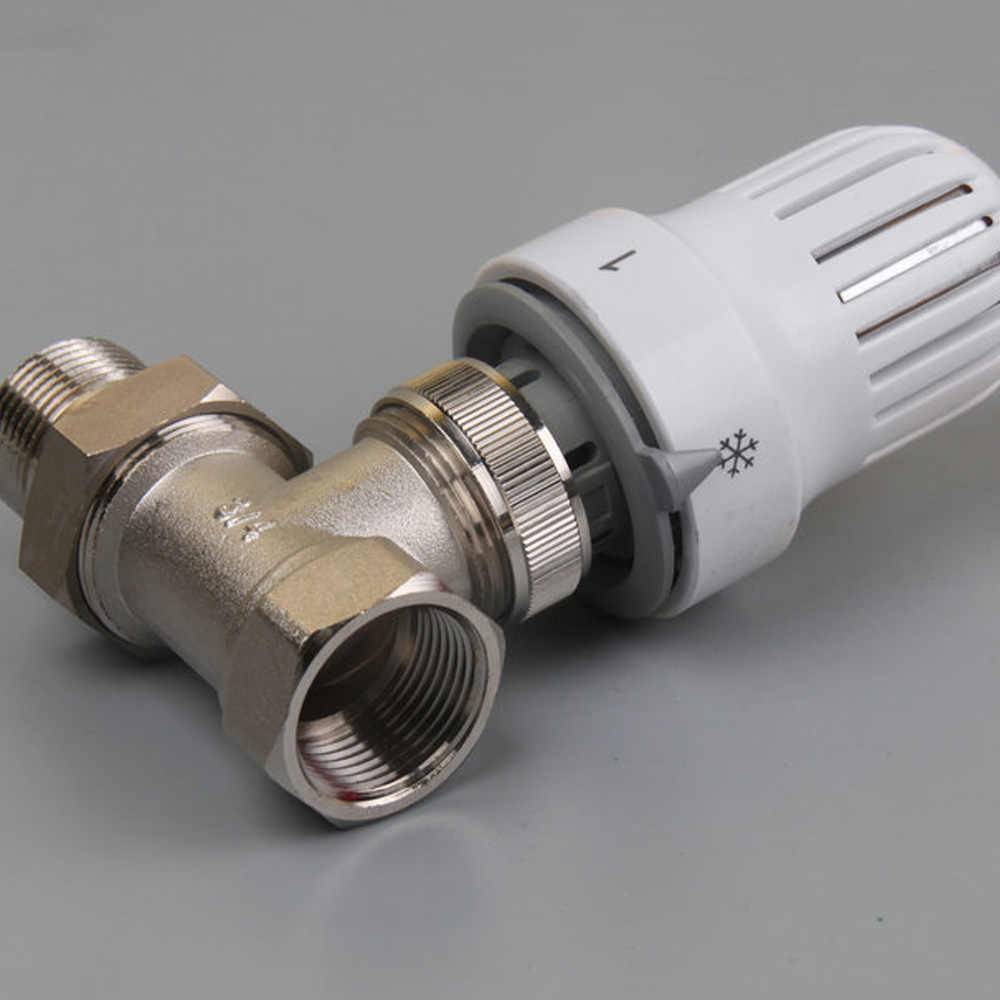

Прямая и угловая конфигурация терморегулятора

Последний из вариантов отличается сложностью исполнения. Он является частью гарнитуры. Предназначается подобная конструкция для двухтрубной централизованной системы отопления. Подключается с одной стороны к первой трубе, а с другой – ко второй. Гарнитура стоит дороже аналогов, но и возможности у нее намного больше. Так, можно установить термоклапан на трубы, которые выходят из пола. При этом не требуется сложная разводка.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Настройка терморегулятора

После непосредственной установки терморегулятора, его можно, а иногда и нужно, регулировать. Ведь, как уже говорилось, заводские настройки не всегда совпадают с тем, что есть в распоряжении потребителя. Кроме того, может не устраивать температурный режим, который поддерживает термостат. Сделать самостоятельно настройку регулятора достаточно просто. Для этого необходимо:

1. Проконтролировать, чтобы отопление было включено.
2. Взять комнатный термометр и расположить его в том месте, где наиболее точно фиксируется температура воздуха в помещении. Обычно это середина высоты межкомнатной стены.
3. После того, как будут закрыты все двери в комнате, нужно повернуть рукоятку терморегулятора в полностью открытое положение, то есть в крайнюю левую позицию.
4. Начинаем фиксировать, с помощью термометра, процесс повышения комнатной температуры.
5. Необходимо дождаться, когда воздух прогреется на 5–6 °С выше зоны комфорта, и повернуть ручку регулятора до крайнего правого положения.
6. Снова нужно подождать. На этот раз, до падения градусов к значению, когда в комнате станет нормальная температура.
7. Затем, постепенно, поворачиваем регулятор термостата влево, до момента, пока в трубе не послышится звук текущего теплоносителя и батарея не начнет нагреваться.
8. Осталось запомнить положение рукоятки регулятора. Это и будет тем значением, на которое ее нужно выставлять, чтобы достичь желаемой температуры.

Регулировку можно проводить неограниченное количество раз. Никаких ограничений здесь не существует.

В заключение два совета, которые могут помочь при проектировке и монтаже системы отопления:

1. Нет необходимости монтировать терморегуляторы на все батареи отопления. Тем более по два. Достаточно установить их из расчета 1 термостат на 2 радиатора. Это, если в комнате установлено более двух отопителей. Если один, то на него регулятор устанавливается в обязательном порядке.
2. При монтаже отопительной системы с использованием чугунных батарей, сложные и дорогие терморегуляторы использовать нерационально. Причина в том, что толстые чугунные стенки с медленной теплоотдачей будут реагировать на чуткую работу регулирующих устройств со значительным опозданием. Поэтому будет достаточно установить на вход радиатора обычный кран, а на выход поставить балансировочный.

Как видно, установить и настроить терморегулятор для радиатора отопления совсем несложно. А его наличие позволит создать в любом помещении максимально комфортный микроклимат. Осталось лишь выбрать, купить нужную модель, и можно приступать к работе.

Как работает регулятор?

В состав устройства входят:

1. клапан;
2. термостатическая головка.

В зависимости от типа радиатора, клапан устанавливается:

1. на питающей трубе;
2. встроенный в трубу.

В большинстве случаев головка содержит датчик с жидкостью, изменяющей свой объем под влиянием изменения температуры. В некоторых случаях измерение проводится в электронном виде. Регулировка в термостате с жидкостным датчиком происходит под влиянием изменения объема вещества, заполняющего сильфон внутри термостатической головки.

Принцип работы автоматического регулятора на радиаторе следующий:

• При повышении температуры в помещении, вещество расширяется, вызывая давление на пружину обратной связи. Это вызывает закрытие клапана, уменьшается количество горячей воды, подаваемой в радиатор.
• Когда температура воздуха падает ниже установленной – вещество сжимается, обеспечивая повышенный приток воды к радиаторам.

Изменения температуры в помещении влияют на открытие, закрытие клапана. Если открыть окно, проветривая комнату, температура воздуха быстро падает, термостат это заметит, увеличит поток воды через радиатор, чтобы пополнить потерю тепла. Температура в комнате стабилизируется на заданном пользователем уровне.

Современные устройства могут быть отрегулированы, чтобы не реагировать на быстрое изменение температуры. Это нужно, чтобы уменьшить потери тепла из комнаты на период проветривания.

Как регулируют термоклапаны

Если поставить головку терморегулятора в крайнее левое положение, температура в комнате начнёт повышаться. Обязательное условие — дверь должна быть закрыта. Когда в помещении станет на 5-7 градусов выше желаемой, терморегулятор поворачивают вправо. Отопительный прибор начнёт охлаждаться. Ручку регулятора следует плавно крутить в правую сторону до тех пор, пока температура не опустится до требуемого комфортного уровня. Как только теплоноситель зашумит, отопительный прибор начнёт прогреваться. Нужно заметить, на какой цифре выставлена метка. Это и будет та точка отсчёта, требуемая для регулировки нужной температуры.

Таким образом можно менять настройки регулятора столько раз, сколько это нужно. Делать это не сложно, достаточно один раз внимательно выполнить всё по инструкции.

Практически все модели терморегуляторов разных производителей настраивают по одному и тому же принципу. Исключение составляют сложные программируемые приборы, где требуется специалист.

Терморегулятор для электрического радиатора отопления выполняет такие же функции, но настройка немного отличается.

Факторы, которые влиять на настройки регулятора:

• сквозняки или частое проветривание комнаты;
• резкое изменение уровня температуры на улице;
• направленные солнечные лучи;
• наличие возле
• термостата других, близко расположенных источников теплового излучения или, наоборот, холода (трубопроводы, холодильник);
• нарушения при установке прибора;
• не правильно выставленные изначальные настройки.

Установка термостатического регулятора своими руками

Для монтажа механического или электрического терморегулятора радиаторов отопления никаких специальных навыков не требуется. Сложность может вызвать лишь установка байпаса в отопительной системе, выполненной из металлических труб.

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

• механический или электрический терморегулятор;
• запорные краны;
• отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
• разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

1. В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
2. Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
3. Подключают запорное и термостатическое устройства.
4. Собирают трубную обвязку батареи.
5. Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Обзор популярных моделей

Danfoss

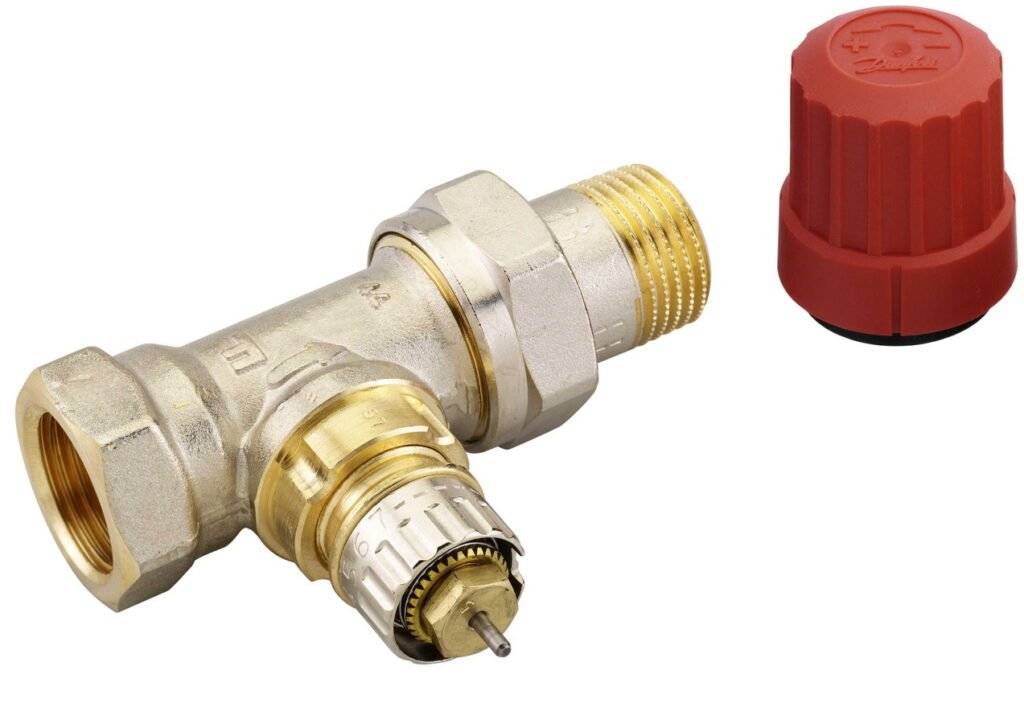

1. Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
2. Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
3. Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.

Терморегулятор Invena

Комплект Invena. Комплект осевой, включает:

• клапан, питающий и возвратный;
• термостатическую головку (M30 x 1,5);
• соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).

Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.

Набор Herz

Комплект для радиатора с питанием сбоку. Включает:

• клапан питания (1/2″);
• обратный клапан (1/2″);
• термостатическую головку (с резьбой M28 x 1,5);
• соединения;
• колпачок красного цвета.

Плюсы терморегулятора

Установка терморегулятора для отопления поможет вам легко избавиться от всех перечисленных неудобств и без лишних усилий создать в своем доме или квартире комфортный микроклимат, причем в каждой комнате – по своей программе. Например, очень важна комфортная температура для спальни, потому что полноценный крепкий сон возможен только в прохладе – около 18…19°C.

Электронный или механический терморегулятор незаменим для батареи на кухне и в других комнатах с окнами, выходящими на солнечную сторону, так как при организации системы отопления в этих помещениях необходимо обязательно учитывать скачки температуры в дневное (дополнительный обогрев солнцем) и ночное время суток.

Электрические термостаты такие изменения чувствуют очень тонко, а это прямой путь к экономии энергоресурсов, а значит, и финансовых средств.

Установка терморегулятора на радиатор

Термостаты на радиатор устанавливаются в основном на подаче перед входом в отопительный прибор. Каждый из вентилей пропускает теплоноситель в одну сторону. Куда должен двигаться поток показывает стрелка на корпусе. Теплоноситель и должен течь именно туда. При неправильном подключении устройство работать не будет. Другой вопрос, что ставить можно термостат, как на вход, так и на выход, но соблюдая направление потока. И в обоих случаях работают они одинаково.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке для увеличения ее размера)

Стоит обратить внимание на рекомендации производителя относительно высоты установки. Большинство моделей должны находиться на высоте 40-60 см от пола

Они откалиброваны на температуры на этом уровне. Но не везде подача верхняя. Часто радиаторы имеют нижнее подключение. Тогда кроме типа системы (однотрубная или двухтрубная) подбирайте и высоту установки. Если такой модели не нашли, можно на термоголовке выставлять меньшую температуру. Если поставить рекомендуемую, будет слишком жарко, так как внизу, в районе пола, воздух прохладнее, а настроена модель на поддержание температуры, измеренной на высоте верхнего края радиатора. Второй вариант — провести настройку прибора самостоятельно. Процедура обычно описана в паспорте, а самую распространенную последовательность действий опишем ниже. И третий вариант — поставить на батарею терморегулятор с выносным датчиком. Тогда абсолютно все равно, на какой высоте стоит термоголовка. Основное — это место расположения датчика. Но такие модели значительно дороже. Если это критично, лучше провести настройку регулятора.

Обратите внимание, что термостатическая головка должна быть развернута горизонтально (смотреть в комнату). Если она наплавлена вверх, то постоянно находится в потоке горячего воздуха, который идет от трубы

Потому вещество в сильфоне практически всегда нагрето, а радиатор выключен. Результат — в комнате холодно.

Чтобы устройство работало правильно, нужно установить его «головой» в комнату

Чуть лучше ситуация в том случае, если батарея установлена в нише, закрыта экраном или шторой. Термоэлементу тоже «жарко» но не настолько. Тут можно пойти двумя путями: или выставить большую температуру на регуляторе, или использовать выносной датчик. Модели с выносными тепловыми контроллерами, кончено, недешевы, но вы можете выбрать точку контроля по своему усмотрению.

Что еще нужно помнить: при установке в однотрубной системе обязателен байпас. Причем нерегулируемый. Тогда при закрытой подаче на радиаторе стояк не будет заблокирован, и вам не придет «привет» от соседей.

Различаются термоклапны и по типу соединения: есть они с накидными гайками, есть с обжимными. Соответственно стыкуются с теми или другими типами труб. Обычно в спецификации или описании товара указан тип соединения, а также, с какими трубами может использоваться.
