Главные узлы станка
Категорически не рекомендуется приступать к изготовлению какого-либо агрегата, не понимая принципов работы каждой его составной части и узла, не представляя себе величину и направление действия нагрузок, обоснованности тех или иных технических требований. Из каких элементов состоит токарный станок?
- Станина. Несмотря на кажущуюся простоту, это самый важный элемент токарного станка по дереву, к нему в дальнейшем крепятся все остальные узлы. Если станина не может выдерживать действующие во время работы усилия, то не стоит надеяться не только на получение качественных изделий, но и на безопасность работы. Станина не должна колебаться или дрожать, первоначальные параметры прочности не должны ухудшаться весь период эксплуатации. Если вы делаете станину из пиломатериалов, то надо выбирать только самые прочные их виды, не допускать даже минимальных люфтов и зазоров между отдельными частями. Дерево — довольно мягкий материал, и зазоры позволяют элементам двигаться и накапливать кинетическую энергию. Величина кинетических усилий в разы превышает значения статических, как следствие – дальнейшее увеличение зазоров, уменьшение прочности станины вплоть до ее полного разрушения. Мы рассмотрим два варианта станины: из дерева и металла. Металлический вариант намного прочнее, безопаснее и долговечнее.
Станина — важный элемент токарного станка
- Передняя бабка. Узел выполняет две задачи: придает заготовке вращательное движение и удерживает ее в заданном начальном положении. Для мини токарных станков по дереву привод требуется не очень мощный, могут использоваться электрические двигатели от бытовых приборов, дрельки или специальные однофазные минидвигатели. Передняя бабка фиксируется к станине неподвижно, за счет этого увеличивается надежность оборудования.
Передняя бабка
- Задняя бабка. Назначение – удерживать вращающуюся заготовку в горизонтальном положении и при этом создавать минимум сопротивления. С деревянной заготовкой может контактировать острый конус или трезубец, конус часто не имеет подшипников, а трезубец должен садиться только на подшипник. Второй вариант предпочтительнее, и установить подшипник на заднюю бабку несложно. Почему? Если поддерживающий заготовку конус не вращается в бабке, а скользит только внутри детали, то со временем отверстие в дереве увеличивается, во время точения дерево шатается. Как следствие – качество обработки поверхностей крайне низкое, в некоторых случаях возникают аварийные ситуации, деталь вырывается и может травмировать рабочего. Профессионалы для улучшения качества и повышения безопасности работы рекомендуют в задней бабке устанавливать фиксирующий трезубец и крепить его к бабке при помощи подшипника. Задняя бабка подвижная, за счет этого в станок устанавливаются детали различной длины. Подвижность выдвигает жесткие требования к прочности и прочности всех отдельных элементов узла.
Так выглядит задняя бабка токарного станка
- Подручник (упор для резцов). Профессионалы настоятельно рекомендуют его устанавливать на всех без исключения станках по дереву вне зависимости от размеров и мощности. Это специальное устройство, о которое упирается резец во время точения. Инструмент должен лежать устойчиво и без вибраций, в противном случае качество вытачиваемых деталей будет очень далеким от ожидаемого. Кроме того, возникает вероятность вырывания режущего инструмента, что чревато очень серьезными травмами. Упор для резцов должен иметь регулировки по горизонтали и вертикали, с учетом размеров заготовок он приближается или удаляется от оси вращения.
Подручник для токарного станка
- Узел управления. Имеется в виду пульт включения/выключения. Имейте в виду, что большинство автоматов имеет пружинные контакты. Их надо надежно защищать от попадания пыли, в противном случае электрическая арматура перестает функционировать. Необходимо разбирать корпус и тщательно очищать внутренние детали от пыли и стружки.
Узел управления располагается возле передней бабки
Мы специально дали полный перечень частей с описанием их функций, теперь вы можете принимать взвешенные решения об упрощении конструкций с сохранением их функциональности.
Устройство стандартного токарного станка
Видео-урок по изготовлению токарного станка по дереву своими руками
Для домашней мастерской, в которой планируются работы по дереву, соответствующий токарный станок необходим. Его не обязательно покупать, если на нем нет необходимости работать очень интенсивно. Это как раз тот инструмент, который вполне по силам изготовить своими руками даже ребенку. Разумеется, под руководством взрослых.
Предлагаем Вашему вниманию видео-урок о том, как изготовить самодельный токарный станок по дереву по инструкции, которая была изложена в журнале «Юный техник». Для работы потребуется минимум деталей. Самая сложная деталь, которая нужна в этом станке — двигатель. Журнал рекомендовал для этого использовать мотор от швейной машины.
Возникла задача — сделать шахматную фигуру и восполнить недостающего слона. Все детали круглого сечения, то есть поперечный разрез которых представляет собой круг, обрабатывается именно по такому принципу. Заготовка вращается, а резец снимает стружку.
Как раз под рукой оказался очень старый, но не утративший свои полезности журнал, в котором была опубликована статья о том, как сделать несложный токарный станок для работы с деревянными заготовками. Этот станок состоит из станины, передней бабки, задней бабки, подручника.
В передней бабке вращается шпиндель с патроном, вращение он получает от электродвигателя. Задняя бабка может перемещаться вдоль станины, закрепляется в нужном месте клином. Подручник имеет свободу перемещения как вдоль, так и поперек станины. Он также фиксируется клином. Заготовка зажимается между патроном передней бабки и конусом задней. На подручник опирается режущий инструмент. О том, как сделать токарную головку, тут.
Так как большинство деталей этого станка деревянные, мастер взялся за ножовку. Детали подверженные при работе наибольшим нагрузкам, укрепил, наклеив фанеру с обеих сторон. Из дощечек и станков собрано основание и станина станка.
Из металлических деталей потребовался конус от велосипедного руля. Чтобы преобразовать его в патрон для токарного станка, пришлось в нём просверлить 2 отверстия и туго забить в них отрезки гвоздей.Получилась вот такая конструкция.
Второй металлический узел тоже от велосипеда.А именно ось переднего колеса. На нее наворачивается приготовленный заранее патрон и туго заворачивается контргайкой. Вот так была собрана передняя бабка.
Кругорез.
Осталось для передачи вращения патрону на противоположном конце оси закрепить шкив для ременной передачи. В журнале предлагалось лобзиком вырезать 3 кружка и лобзиком выпилить в них шкив. Но кружки, выпиленные с помощью лобзика, получается не очень ровным. Поэтому решено было сделать кругорез. Для этого с одной стороны деревянного бруска забивается и остро затачивается гвоздь. А с обратной для удобства работы рукоятка. Дощечка с закрепленным на ней штырем является основанием инструмента. Диаметр штыря равен диаметр велосипедной оси. С помощью такого инструмента вырезаются круги из фанеры.
В одном месте при работе станка создается довольно сильное напряжение.Поэтому нужно основательно затянуть гайки. Для задней бабки подбирается деревянный брусок, толщина которого позволяет ему передвигаться между рейками станины.
Для начала в бруске делается продолговатое отверстие. Чтобы задняя бабка не проваливалась на станине, по бокам бруска были приклеены две дощечки.
Изготовление подручника для мини токарного станка.
Основанием подручника является фанерный прямоугольник двумя продольными пазами. В него входят две металлические пластины, закрепленные по бокам деревянного бруска. Чтобы они обратно не вышли, используется проволочная шпилька. Подручник — это тоже небольшой деревянный брусочек со скошенной верхушкой. Для увеличения прочности он закрывается чехлом из кровельного железа. Использовались ножницы по металлу и деревянная киянка.
Оснащение токарного станка по дереву электроприводом.
Для того чтобы не отступать от инструкции, размещённой в журнале Юный техник, использован мотор от старой швейной машинки.Прежде чем работать проводкой, нужно обесточить устройство. Электрические контакты должны быть надежными, иначе во время работы проводка будет нагреваться. Это может повлечь большие неприятности. Поэтому провода хорошо защищаются и плотно скручивается, а еще лучше пропаять. Само собой разумеется, места соединений должны быть надежно изолированы.
Пригодился резиновый пассик от старого магнитофона.
Результат.
Теперь станок, сделанный своими руками, окончательно готов и можно приступать к токарным работам. Это очень увлекательное дело. Это отмечал еще Петр Первый.При помощи несложных операций обычно полено превращается в прекрасную шахматную ладью.
Этапы работы с деревом на токарном станке
Этапы работы обязательны к выполнению. Не соблюдение ТБ грозит не только поломкой самого оборудования, но и риском для специалиста.
Настройка станка
Настройка станка происходит в выключенном режиме. Токарь проверяет безопасность работы узлов, смотрит, правильно ли они закреплены. Дополнительно оборудование смазывается маслом. После попадания в узлы происходит проверка на холостом ходу. Для этого не потребуется много времени, достаточно провести 3-5 кругов, при этом наблюдать, как закреплены детали, не возникает ли шума или треска. После проверки и настройки приступают в основной работе.
Выбор и подготовка заготовки
Выбор и подготовка древесины происходит на первом этапе. Брусок подбирают оптимальной формы, без трещин, подтверждений, признаков гниения и сучков. Центры меряют при помощи обычного карандаша. Для удобства работы производят центрирование — проводят из концов диагональные линии. Разметка помогает не только найти центр.
Если заготовка имеет отличную от цилиндрической форму, то ей придают напоминающую такую
Важно, чтоб деталь была не цельной, так как необработанный кусок может давать щепки. Для придания формы понадобится рубанок — достигать оптимальных показателей точности необязательно. В случае необходимости воспользуйтесь прибором центроискателем
В случае необходимости воспользуйтесь прибором центроискателем.
Крепление заготовки
Выполнение насечек обязательно, их делают при помощи керна. Надежность проверяют путем просмотра работы задней бабки. Она должна плотно прижимать головку, не отклоняться от положения станины.
Под ручник устанавливается так, чтоб кромка выступала примерно на половину сантиметра. Крепление дополнительно проверяется включением болванки — она не должна щелкать.
Черновая обработка
Черновая обработка проводится с использованием резца, но без проверки точности. Проводится кручение рукоятки на минимальной передаче и обработка. Этот метод позволяет снять первичный слой заготовки и подготовить ее к дальнейшей работе.
Процесс работы при креплении между двумя центрами
Это востребованный метод, выполнить может новичок. Смысл состоит в том, что деталь закрепляется между бабками, обтачивать можно довольно внушительные заготовки по размерам, так как диаметр и длина практически не ограничиваются. Способ безопасный в сравнении с другими.
https://youtube.com/watch?v=AChxPQt4o20
Обтачивание до цилиндрической формы
Точить до цилиндрической формы позволяет резец с режущей кромкой полукруглого вида — ровно без нажима снимают материал с передней части. По мере движения материал убирается, а резец продвигается вперед.
Проверка размера
Проверка размера проводится после вытачивания. Главные факторы риска — сильный нажим, смещение заготовки, торопливость работы.
Выравнивание плоским резцом
Обработка плоским инструментом не затруднительна. Полотно входит в под ручник, при том одной рукой поддерживают ручку, поднимая деталь.
Глубина поддерживается на оной уровне — поднимайте инструмент на одинаковую высоту. Только в таком случае плоскость выйдет ровной, идентичной по гладкости рубанку.
Использование отрезного резца
Точеные детали определенной длины с идеальным срезом получаются при помощи отрезного резца. Проставляют пометку на заготовке, потом ставят перпендикулярно. Резец буквально вдавливается в древесину.
Выполнение декоративных элементов
Делают желобки и валики после разметки. Затем заготовку вращают, наметки проводятся карандашом в этом состоянии. Декоративные элементы выполняют плоскими резцами с косой кромкой. Сначала выполняют канавку на 3 миллиметра, а потом, наклоняя инструмент, расширяют. Форма придается постепенным вращение валика.
Желобки делают полукруглым инструментом. Его медленно перемещают по линиям, увеличивая глубину. Оканчивают процедуру косым резцом.
Вытачивание при зажиме с одного конца
Таким методов вытачивают бокалы, тарелки, шкатулки. Деталь надевается на один патрон, держателем выступает фиксатор, шпонка, шуруп, чашечный держатель.
Вытачивание полостей
Предварительно делают обточку на межцентровом креплении. Параметры наносят насечкой. Задняя бабка блокируется, фиксируется заготовка на передней части. Обработка проводится полукруглым резцом с подручником, установленным перпендикулярно. Работают только с движущейся вертикально частью, а не горизонтально.
Шлифовка изделия
Шлифовку проводят наждачной бумагой. Изделие помещают на бабку, включают минимальные обороты и подкладывают наждачку к поверхности.
Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры
Среди распространенных приспособлений для столярной мастерской своими руками выделяют верстак. Прочный и габаритный стол, позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.
Пример столярного верстака
В комплектацию устройства входят:
- Рабочая поверхность. Для нее используют твердую древесину, чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
- Опоры. Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
- Тиски для закрепления изделия. Если стол будет длинным можно установить сразу двое тисков.
- Ящичек для инструментов. Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.
Покупной складной верстак для работы
Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.
Чертежи столярного верстака своими руками
Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.
Например, готовый чертеж складного верстака своими руками может выглядеть так:
Пример чертежа складного верстака
Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:
- рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
- какая рука рабочая: располагать тиски справа или слева;
- какие заготовки будут изготавливаться: выбор формы стола;
- какую площадь в помещении отводите для верстака.
Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:
Вариант с размерамиС установкой тисковПодробное описание к чертежуУниверсальный домашний верстак
Инструкция по сборке деревянного верстака своими руками
Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.
Работа по изготовлению будет включать несколько этапов:
Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:
Изготовление столярных тисков для верстака своими руками
Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:
- Опоры, где каждая приходится губкой для зажима.
- Двигающаяся зажимная губка.
- Направляющие из металла. По ним двигается губка.
- Ходовой винт, для перемещения элементов.
- Воротка. Необходима для вращения винта.
При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы. Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.
Инструкция по созданию верстальных тисков из профильной трубы:
А также посмотрите видео «тиски своими руками в домашних условиях»:
Чертежи слесарного верстака своими руками из металла
Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.
Вариант домашнего металлического верстака
Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.
Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:
Простой вариант слесарного верстакаГабариты самодельного инструментаСовмещение верстака и стола для работыЗакрепленные тиски
Мастер-класс по точению
Правило номер один от нашего форумчанина dgusepe: приступая к изготовлению изделия, прежде всего нужно позаботиться о технике безопасности. Одежду застегните, чтобы ее не захватило и не закрутило при вращении станком, обязательно наденьте защитные очки или маску, чтобы стружка не попала в глаза.
Затем тщательно заточите резцы и можете приступать. Начните с изделий попроще, с толкушки для пюре. Разметьте центр на торцах заготовки. Затем зажмите его между передней и задней бабкой. Отрегулируйте подручник, установив его на расстоянии 5 мм от заготовки. Рукой проверните заготовку. Проверьте, чтобы, вращаясь, она не задевала подручник.

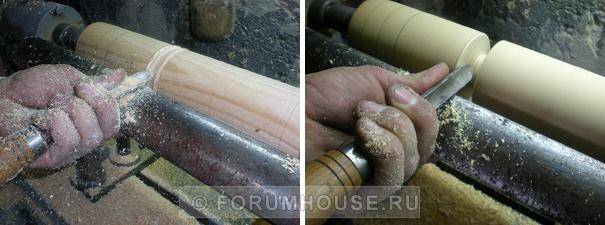

Включите станок и обдерите заготовку проходным резцом. Прижимайте рукой резец к подручнику и плавно перемещайтесь справа налево. Разметьте проточки. Малым полукруглым резцом выберете две выемки. Между выемок сделайте ручку.
Сначала резец может соскакивать назад, однако постепенно вы приспособитесь. Для плоского резца захват должен быть таким же. Точите самой «пяточкой». Резец оборачивается в руке и точит в правую и в левую стороны.
При подрезке резец переворачивайте. Когда точите ручку, последовательность должна быть такой: «носком» прорезайте, а «пяткой» подрезайте.

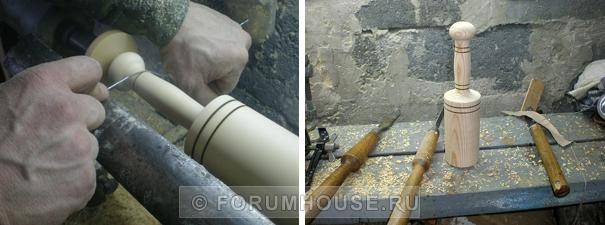

Отделите заготовку от края, зашкурьте наждачкой. Особой шлифовки не потребуется, поскольку при таком способе точения поверхность получается гладкой.
В завершение проволокой прожгите полоски.
По материалам участников форума “Дом и Дача”
Каждый кто связал свою жизнь с деревообработкой, не важно, профессионал это или любитель, однажды сталкивается с трудностью. Какое дерево лучше выбрать для определенных задач. Сегодня речь пойдет о таком процессе как точение древесины на токарном станке, а точнее какую древесину лучше выбрать для данной работы
Сегодня речь пойдет о таком процессе как точение древесины на токарном станке, а точнее какую древесину лучше выбрать для данной работы.
Давно не секрет что для токарных работ по дереву используют твердые породы дерева. Это связано с тем, что такая древесина в процессе обработки хорошо подлежит шлифовке и полированию. Имеет сложную и красивую текстуру, не требует окрашивания, так как от природы имеет уникальный узор.
Лучшими по красоте внутреннего рисунка является древесина таких деревьев как: Грецкий орех, яблоня, груша, слива, вишня, алича, дуб.
Из них могут получиться красивые элементы декора, деревянная посуда, изысканная дорогая мебель, сувениры, подсвечники. То есть те вещи которые нас окружают повседневно в быту.
Из выше перечисленых пород, особенно красив грецкий орех. Посуда из него, получается неимоверно красива, а кофейный цвет его текстуры кажется очень съедобным.
Менее красивы по рисунку, но не чуть не отстающие в практическом применении такие деревья: Бук, граб, ясень, клен, береза, ольха.
Эти породы лучше подойдут для мебели, паркета, фурнитура, дверных ручек и т. д. Особенно для паркета подойдут бук и граб.
Конечно это далеко не весь список деревьев пригодных для точения, но на территории стран СНГ – это самые доступные материалы.
Создание деревянных цилиндрических изделий невозможно без ручного инструмента – стамески для токарного станка. Именно из-под ее лезвия удаляется ненужный объем материала и заготовка приобретает художественное украшение.
Токарные стамески можно купить готовыми, но такие комплекты весьма дорогостоящи, особенно качественно исполненные. Резцы для обработки дерева несложно сделать самостоятельно, о чем далее пойдет речь.
Что можно сделать на токарном станке?
Собираясь сделать мини-токарный станок своими руками, мастер предполагает, какие изделия в будущем будут изготавливаться на нем. Часто выбор зависит от спроса, который изучен на местности или в интернете. Есть специальные ресурсы, на которых мастера делятся своими предложениями. Здесь встречаются и те, кто приобретает готовые изделия оптом, чтобы потом заниматься розничной продажей.
Одним из самых крупных рынков для деревянных изделий, изготовляемых на токарном оборудовании, является Арбат. Ежедневный оборот товара здесь в иные дни достигает несколько миллионов долларов. Место паломничества иностранных туристов постоянно заполнено покупателями, которые приходят сюда в поисках сувениров. Пробиться на этот рынок сложно, но при желании можно стать поставщиком оригинальных изделий.
Миска с ложкой и крышкой выточены из цельных кусков дерева:
Весьма востребованы заготовки для лестничных пролетов, поворотных площадок. В любом городе присутствуют фирмы, которые изготавливают лестницы для загородных домов. Балясины, в основе которых используются цилиндрические изделия, пользуются спросом.
Производители лестниц редко занимаются подсобным производством. Им проще купить полуфабрикат. В дальнейшем заготовки составляют окончательное изделие. Поэтому есть смысл поискать подходящие строительные предприятия, куда можно предложить свой товар.
Балясины для деревянной лестницы:
Шахматы традиционно вытачивают из ценных пород дерева. Некоторые даже дополнительно не окрашивают, комбинируют древесину: палисандр или тиковое дерево идет для изготовления черных (темных) фигур; береза, липа, ясень используются для вытачивания белых фигурок.
Шашки используются не только при игре в эту игру. В нардах тоже используют шашки. Если же они дополнительно украшены дополнительными эмблемами, то спрос на них будет выше.
Шахматы, выточенные из дерева:
Вазы и кашпо покупают для дома. Их дарят на дни рождения, свадьбы и юбилеи. Искусно изготовленный предмет интерьера сам служит дополнительным украшением. Поэтому изготовление подарочных сувениров – это довольно интересное направление индивидуальной деятельности.
Крупные производства не станут конкурентами, там решаются иные задачи. Но свое индивидуальное производство заполняет свою нишу товаров потребления. Эффективность и доходность подобной деятельности может быть довольно высокой.
Деревянные вазы и кашпо, выточенные из яблони и вишни, довольно привлекательны:
Кухонные принадлежности: скалки; небольшие емкости для хранения сыпучих продуктов; ложки, – все эти предметы разнообразят кухню современной хозяйки. Изобретательность мастера может предложить нечто оригинальное, что привлечет основных потребителей оригинальных изделий.
У нескорых мастеров, предложивших креативные товары на рынок, в дальнейшем есть постоянные клиенты. Они ждут новизны и что-то новенькое. Есть смысл стать подобным изготовителем в своей местности. Будет доход и признание.
Банка с крышкой для хранения соли (береза):
Но чтобы начать производить подобные изделия или изобретать новые формы, нужно обзавестись станком для дома. Иметь подобное оборудование у себя имеет несколько преимуществ:
- Нет необходимости с утра пораньше бежать в другой конец города, чтобы успеть к началу рабочего дня.
- Нет настроения работать, можно устроить себе выходной. Работать приходится только на себя и для себя.
- Есть желание изготавливать то, что нравится, можно делать, экспериментировать, искать новые формы и способы. Каждый день можно делать что-то новое.
- В качестве сырья используется материал, который может ничего не стоить. Его нужно только принести домой.
- Реализовывать можно не только у себя в населённом пункте, интернет и его торговые площадки открыты круглые сутки. Можно организовать сбыт за сотни и тысячи километров от собственного дома.
