Что понадобится для сборки цифровой антенны
Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.
Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.
Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.
Конструкция и расчет
Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.
Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.
На практике для этого необходимо:
- найти в интернете ближайшие мультиплексоры в регионе или городе;
- определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
- узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.
Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:
λ = 300 / f
где λ — длина волны, f — частота трансляции.
Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.
Длина волны для каждой из них вычисляется по-отдельности:
- λ = 300/500 = 0,6 м;
- λ = 300/750 = 0,4 м.
Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.
Инструменты и материалы
Чтобы сделать антенну Харченко вам понадобится:
- Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
- Телевизионный кабель для передачи видеосигнала.
- Линейка для измерений, карандаш или маркер для нанесения отметок.
- Пассатижи или тиски с молотком для придания проволоке нужной формы.
- Отражатель из фольги или металлической сетки.
- Паяльник с припоем и канифолью.
Для кольцевой антенны вам понадобится:
- Кусок коаксиального кабеля.
- Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
- Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.
После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.
Расчет
Цифровое телевидение транслируется с разных наборов теле-и радиовещательных каналов на разных частотах, а следовательно, с разной длиной волны.
Чтобы принимать хороший сигнал, на активную область приемного устройства должна целиком «лечь» излучаемая волна.
Чтобы антенна для телевизора своими руками соответствовала желаниям и требованиям мастера, нужно выполнить расчет.
Для изготовления антенны:
- рассчитывают для антенного устройства длину волны DVB-T2, которая излучается при телевещании каждого мультиплекса;
- выбирают волну самой большой длины;
- вычисляют половину длины поперечного сечения волны.
На примере частоты телевещания в Москве рассмотрим порядок расчета активной области для цифрового антенного устройства своими руками.
Сейчас в Москве работают 3 пакета каналов эфирного цифрового ТV:
- первый мультиплекс (вещание на 32 канале, 546 МГц);
- первый мультиплекс (вещание на 24 канале, 498 МГц);
- третий мультиплекс (вещание на 34 канале, 578 МГц).
Рассчитывать длину волны нужно по формуле ƛ = 300 / F (МГц).
В итоге каждый мультиплекс соответствует такой длине волны:
- ƛ1 = 300/546 = 0,55 м;
- ƛ2 = 300/498 = 0,60 м;
- ƛ3 = 300/578 = 0,52 м.
Следовательно, наибольшую длину волны выдают трансляторы второго мультиплекса. В дальнейшем она и будет браться для расчета. Чтобы было удобно рассчитывать показатели, значение лучше округлить в большую сторону.
Далее стоит выполнить расчет длины активной области, принимающей сигнал, будущего устройства телевизионной антенны.
Поскольку излучаемая волна имеет форму синусоиды, ее сечение в поперечнике будет половиной длины, а полудлина составит четверть. Результат – 0.60/4 = 0.15 м = 15 см для цифрового ТВ.
В данном примере рассчитывались показатели для всех мультиплексов. Расчеты несложно упростить, вычислив значение для одного пакета каналов. Самая большая длина электромагнитной волны будет у излучения самой низкой частоты.
Как сделать антенну-петлю из кабеля
Создать антенну из обычного кабеля очень легко, для этого не нужен паяльник или отвертка. Конечно, она будет довольно примитивная, но для цифрового ТВ, при поломке штатного оборудования, вполне подойдет. Для сборки нужно 5-10 минут, под активную зону подойдет любой кабель. В народе изделие называют «петлей». Процесс сборки таков:
- Кабель отключается от сломанного оборудования.
- С одного конца удаляется слой изоляции.
- Нужно отмерить порядка 40 см и на отрезке снять изоляцию на 2 см.
- Обе очищенные части соединяются параллельно одна с другой, фиксируются проволокой.
- Получается кабельный круг около 15 см в диаметре, он и выступает в роли приемника.
- В центре с другой стороны от места фиксации необходимо отмерить 4 см и убрать слой изоляции.
Устройство характеризуется наличием шумов из-за открытой части кабеля. В результате не следует пользоваться антенной постоянно. Телевизионные каналы будут с помехами, но картинка неплохого качества. Детальное руководство представлено на видео
Плюсы и минусы
Очень простое изготовление.
Подходит только для комнатных условий.
Нет смысла подключать усилитель сигнала.
Комнатная антенна для ТВ «Ромб»
Эта простая, но, в то же время, надежная конструкция, была одной из самых распространенных в эпоху расцвета эфирного телевещания.

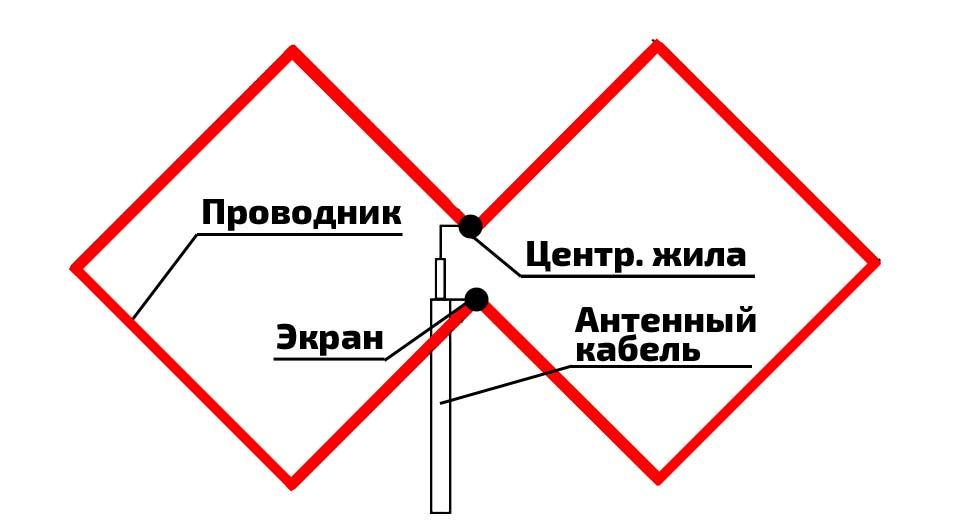

Рис. 1. Простейшая самодельная Z-антенна, известная под названиями: «Ромб», «Квадрат» и «Народный зигзаг»
Как видно из эскиза (B рис. 1), устройство представляет собой упрощенный вариант классического зигзага (Z-конструкции). Для увеличения чувствительности, ее рекомендуется оборудовать емкостными вставками («1» и «2»), а также рефлектором («А» на рис.1). Если уровень сигнала вполне приемлем, делать это не обязательно.
В качестве материала можно использовать алюминиевые, медные, а также латунные трубки или полосы шириной 10-15 мм. Если планируется устанавливать конструкцию на улице, то лучше отказаться от алюминия, поскольку он подвержен коррозии. Емкостные вставки изготавливаются из фольги, жести или металлической сетки. После установки, они пропаиваются по контуру.
Кабель укладывается так, как продемонстрировано на рисунке, а именно: не имел резких изгибов и не покидал пределов боковой вставки.
Конструкция логопериодической антенны
Как правило, эти улавливатели сконструированы из серии параллельных металлических трубок – вибраторов, более длинных у основания, и постепенно сужающихся к краю конструкции, образуя своего рода равнобедренный треугольник.

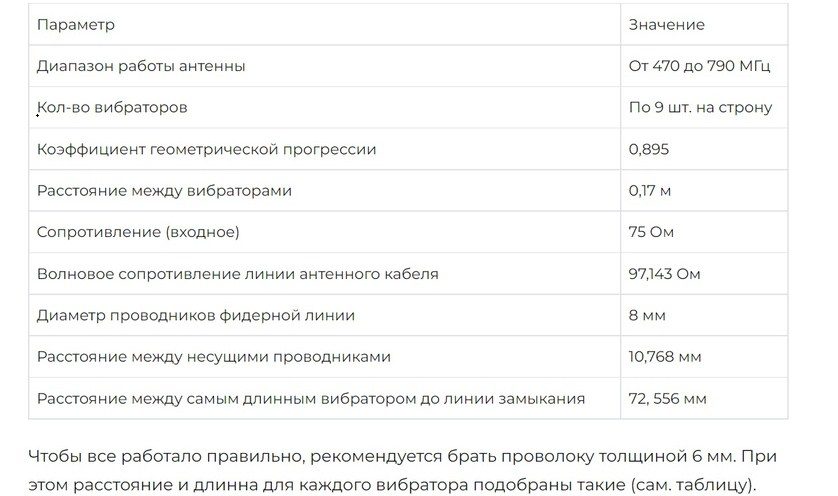

Поскольку частоты, которые может принимать антенна, базируются на физических размерах вибратора, большинство дециметровых антенн способны принимать сигналы в узком диапазоне. Логопериодические антенны преодолевают этот недостаток, используя набор дипольных элементов такого размерного ряда, в котором они различаются по длине и возможностям приёма, согласно логарифму.
Логарифмическая функция, в соответствии с которой ведётся расчёт логопериодической антенны, начинается с величины длины вибратора, необходимого для приёма волн наибольшей частоты. Одновременно она является длиной наименьших поперечных элементов ЛПА. Повторное логарифмирование определяет размер второго набора элементов, так чтобы их наименьшая принимаемая частота немного перекрывала максимальную принимаемую частоту первой пары. Эта процедура повторяется, и каждая последующая пара дипольных элементов увеличивается с каждой итерацией, пока антенна не сможет принимать все частоты, необходимые тому или иному оборудованию. Частотная периодичность характеристик и логарифмическая зависимость в расчёте этого приёмника волн и легли в основу его названия.Упрощённо математическую зависимость между длиной поперечных элементов (L) и дистанцией между ними (d) можно выразить формулой подобия:Ln+1/ Ln = dn+1/ dn = k,
где k – постоянная величина, а n и n+1 – порядковые номера дипольных пар.
Пары элементов ориентируются на одну ось параллельно друг другу по возрастанию, с наибольшим низкочастотным диполем в задней части антенны и самым коротким, с более высокой частотой приёма, расположенным спереди. Антенный кабель (коаксиал) с волновым сопротивлением 75 Ом проходит внутри одного из направляющих стержней ЛПА, причём их концы в месте входа фидера накоротко соединяются перемычкой из металла. Согласующее устройство в данном случае не требуется.
Вас может заинтересовать: Подключить цифровое телевидение
На практике с целью получения высокого коэффициента усиления на фоне умеренных габаритов ЛПА, значения периода принимают в пределах 0,7-0,9.
Поскольку фазы принимаемых сигналов на одной паре могут мешать другим диполям, то в конструкции применяют последовательную переполюсовку точек питания вибраторов. Благодаря ей диполи, в итоге, достигают разницы в 360 градусов, и приходят в соответствие друг с другом, что сказывается на повышении суммарного коэффициента ЛПА.
Логопериодические улавливатели также имеют некоторые проблемы с сопротивлением – суммарным электрическим сопротивлением между двумя элементами одной пары. Эти сложности отчасти решаются увеличением диаметров металлических трубок, из которых составлены поперечные элементы по мере нарастания их длины, что приводит к изменению сопротивления диполя. Другой метод, который используется для согласования сопротивления – это установка небольших согласующих трансформаторов разных значений для каждой пары поперечин, чтобы выровнять сопротивление всех активных элементов антенны.
В результате имеем принимающее устройство, способное «видеть» сигналы только в одном направлении, как антенна «волновой канал», имеющее мощность приёма, сравнимую с мощностью всенаправленной антенны, и которое принимает гораздо более широкий диапазон частот, чем любая из них.
Исходя из этой информации, можно сделать вывод, что конструкция ЛПА носит «самоподобный» характер, что присуще такому математическому явлению как фрактал. Конструктивные особенности ЛПА накладывают отпечаток на её стоимость (она выше цены на иные волновые приёмники), и также выражаются в уязвимости к повреждениям, что является недостатками этого типа устройств. Ещё одним минусом логопериодических приёмников является то, что на фоне их хороших электродинамических показателей в заданном частотном диапазоне, конструкция такой ЛПА для метрового диапазона получается громоздкой.
Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками
Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.
Ее описание можно найти в статье журнала Радио №11 за 2000 год.
Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.
На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:
- D1-D3 — пассивные элементы;
- V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
- R — функция экрана от помех.
Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.
Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.
Частота канала, МГц: Расчитать
Для частоты 626 МГц я получил такие величины.
По ним и собрана моя антенна Туркина.
Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.
Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.
Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.
Согнул их кольцами и залудил концы для обеспечения надежной пайки.
Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.
Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.
Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.
Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова
Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения
Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.
На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.
Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.
Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.
Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.
Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.
Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.
Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.
При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.
Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.
Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.
Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.
Как разместить антенну
Устанавливая антенну, необходимо принимать во внимание следующее:
- Чем больше высота, тем лучше. Вы можете разместить устройство на кровле либо фронтоне собственного дома. Для этого потребуются крепежные элементы. Также можно использовать мачту, если ваш дом имеет небольшую высоту.
- Надежная фиксация. Устройство не должно шататься даже под мощными ветряными порывами. Закручивайте крепежные элементы как следует.
- Правильное направление. Определите, в какую сторону направлены приемники соседей, а также где расположен ретранслятор. Направьте антенну в сторону наземной станции для лучшего качества сигнала.
В качестве держателя вы можете применить водопроводные трубы из пластика и хомуты к ним. Так вы сможете установить даже телескопическую штангу, если будете применять трубы различного диаметра. Пластик не проводит ток, не разрушается из-за осадков.
Ввиду этого чтобы антенна стабильно принимала сигнал, найдите нужный угол поворота устройства и оптимальную высоту. Перед антенной не должно располагаться никаких объектов. Если зону приема закрывает расположенное спереди здание, вам нужно переместить приемник на другую стеновую поверхность. Желательно подбирать направление вместе с помощником. Один человек будет двигать устройство, а другой проверять качество выводимой на экран картинки.
Варианты самодельных конструкций: общие принципы
В зависимости от расстояния между вашим TV приемником и передающей антенной телецентра, уровень сигнала будет меняться. Еще один негативный фактор, влияющий на качество распространения телевизионной волны — наличие препятствий. Идеальный прием происходит при прямой видимости между двумя антеннами. То есть, вы можете разглядеть мачту телецентра, пусть даже и в бинокль. Если на пути телесигнала есть строения, или высокие деревья — уверенного приема не будет. Однако волны, отраженные от других объектов, могут быть приняты с помощью антенного усилителя для телевизора. Если же к вашему дому вообще «не пробиваются» даже слабые волны, придется смастерить мачту. Сеть телерадиовещательных станций расположена таким образом, что поймать сигнал можно в любом населенном пункте.
- Комнатная антенна. Работает без усилителя в относительной близости от передающей мачты. Если из вашего окна виден телецентр, часть каналов можно ловить буквально на кусок проволоки. Как сделать телевизионную антенну своими руками, видно на иллюстрации.
Качество изготовления в таких условиях влияет только на эстетическую составляющую. А вот если вы живете на 1–3 этаже, да еще и окруженные бетонными коробками жилого микрорайона — простая конструкция не подойдет. Комнатная антенна, особенно сделанная своими руками, потребует усилителя сигнала.
Преимущества такой конструкции — нет необходимости защиты от атмосферных воздействий.
- Уличная ТВ антенна может выглядеть точно так же, как комнатная. При этом обязательное условие — высокая прочность (чтобы ветер не изменил геометрию), и защита контактной группы от коррозии. Размещается, как правило, в непосредственной близости от окна (в многоэтажках) или на крыше частного домовладения. Соединительный кабель относительно короткий, поэтому для уверенного приема цифрового или аналогового сигнала усилитель не требуется. За исключением случая, когда передающий центр далеко.
Конструкция доступна для обслуживания и ремонта, это неоспоримый плюс ближнего размещения.
- Уличная антенна для телевизора дальнего приема. Как правило, это достаточно громоздкая конструкция с экраном и дополнительными элементами, усиливающими слабый сигнал. Электронный усилитель приветствуется, но при грамотно выполненной конструкции он может не понадобиться. Разве что для компенсации длинного кабеля (в нем обязательно будут потери). Такие устройства монтируются на крышах многоэтажек или на мачтах в частном домовладении.Крепление должно быть прочным, иначе ветер может запросто разрушить конструкцию.
- Тип антенны выбирается исходя из особенностей приема, и ветровой нагрузки в регионе. Например, антенна Харченко (самый популярный вариант из самоделок), не должна иметь высокую парусность. Возможно, надо будет выбирать другой, более сложный проект.
Далее рассмотрим примеры изготовления антенн в домашних условиях с использованием подручных материалов, от простого к сложному.
Почему нужно рассчитывать антенну
С учётом задач, которые должна выполнять антенна, можно собрать всеволновое или же устройство, работающее в каком-то конкретном диапазоне. Причём разница между ними весьма существенная. Универсальные антенны заметно хуже принимают ослабленные сигналы, в особенности те, которые глушатся фоном более мощного излучения. Устройства, работающие в одном диапазоне, не так привередливы к качеству волн.
Задача осложняется ещё и тем, что проверить по факту качество получаемого сигнала после сборки очень сложно, а иногда просто невозможно. В случае с аналоговой антенной всё просто: пусть и с помехами, но она поймает даже слабые отзвуки ретранслятора. Тогда как цифровое ТВ требует стабильного и чёткого сигнала, иначе изображения не будет вовсе, даже шумов. И после сборки оборудования непонятно в чём проблема: в антенне, ресивере или кабеле.
У современных смарт-телевизоров есть функционал, показывающий качественный уровень текущего цифрового сигнала, что заметно облегчает выбор формата будущей антенны, а также её установку. Остальные же устройства лишены таких возможностей
Поэтому так важно правильно провести расчёты, исключив тем самым проблемы с антенной
Настройка и поиск каналов

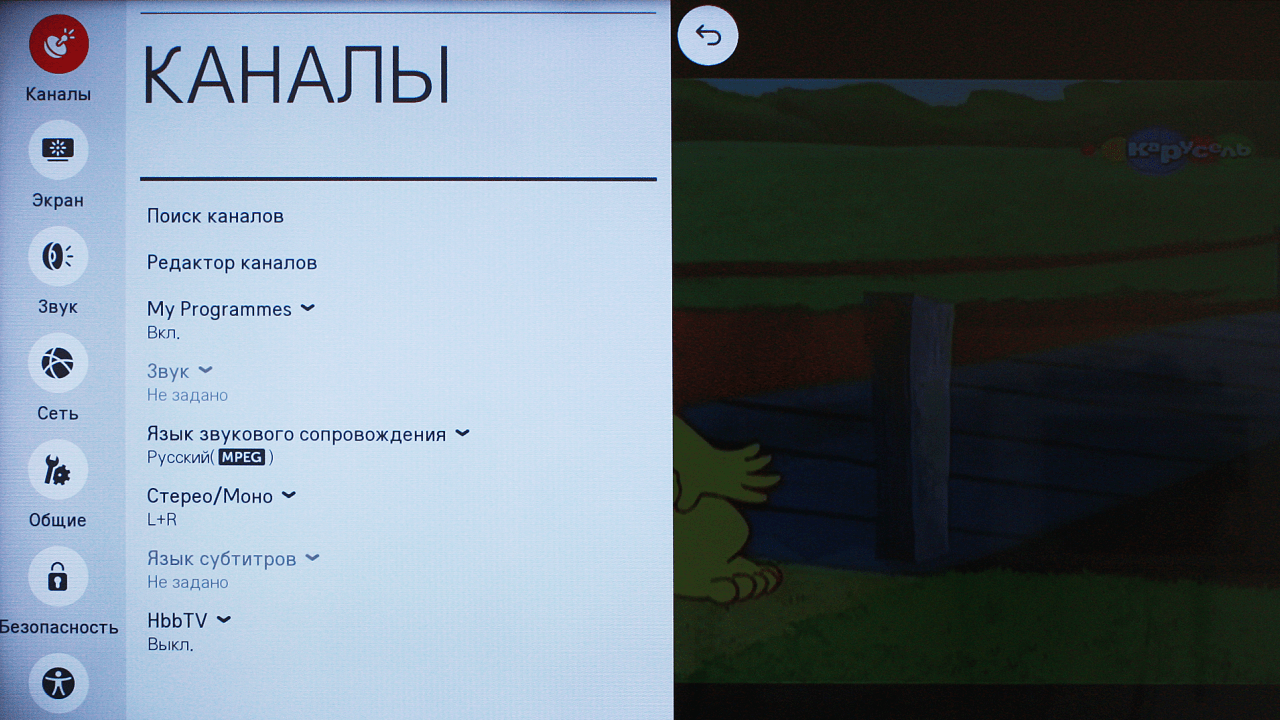

Настройка с поиском каналов занимает немного времени, выполняется довольно легко. В DTV-эфире на 1 частоте показывается сразу 10 каналов. К примеру, частота 43 может принять 3 станции радио и 10 каналов ТВ. В результате для настройки используется только 2 частоты.
Особых советов по настройке с применением самодельной антенны нет. Достаточно включить ТВ и выбрать на пульте функцию поиска каналов в режиме «Авто». Приемник сам найдет все доступные варианты.
Если регион не самый подходящий для вещания каналов, а автоматическая функция не дает результатов, тогда потребуется следовать инструкции:
Определить размещение антенны. Ее нужно повернуть в сторону вышки или высотного дома
Для упрощения можно обратить внимание на положение антенн у соседей.

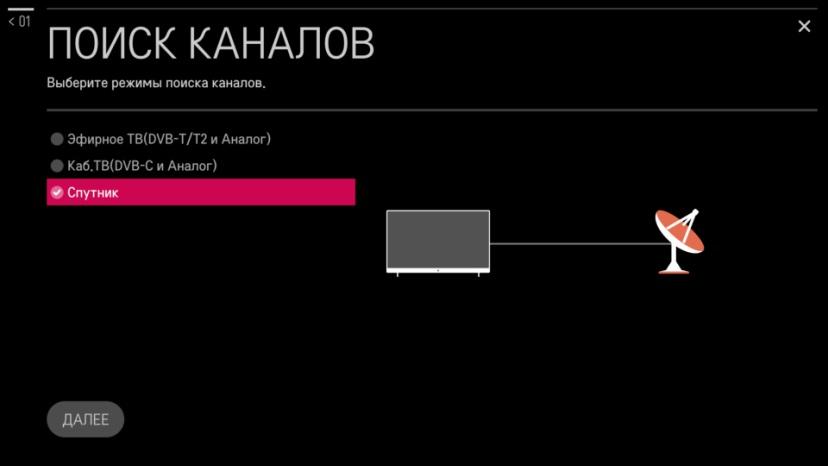

Зайти в настройки каналов и выбрать некоторое ограничение – поиск только ЦТВ или DTV.
Зная частоту можно перейти в ручной режим, пультом ввести номер канала. На экране будет шкала силы сигнала, а путем изменения положения антенны стабильность будет корректироваться.
Все изменения при повороте антенн происходят с задержкой 5-10 сек. При коррекции нужно делать паузы.
Как только сигнал улучшен, следует запустить поиск и сохранить настройки. Аналогичные действия выполняются для остальных мультиплексов. Если оба метода не дают результат, тогда к антенне добавляется усилитель или меняется конструкция, с целью добавления мощности.
Антенна для ТВ своими руками – отличная идея, но она требует тщательного подхода. При наличии 20-30 минут оборудование можно сделать самому, чтобы не тратить деньги на покупку дорогостоящих товаров.
Делаем антенну из медной проволоки
Существует конструкция, значительно проще предыдущего варианта, для которой потребуется только кусок медной проволоки. Речь идет о рамочной петлевой антенне узкого диапазона. Такое решение имеет несомненные преимущества, поскольку помимо своего основного назначения, устройство играет роль селективного фильтра, снижающего помехи, что позволяет уверенно принимать сигнал.
Рис.4. Простая рамочная ДМВ антенна петлевого типа для приема цифрового ТВ
Для данной конструкции необходимо рассчитать длину петли, чтобы сделать это, нужно узнать частоту «цифры» для вашего региона. Например, в Санкт-Петербурге она транслируется на 586 и 666 МГц. Формула расчета будет следующей: LR = 300/f, где LR – это длина петли (результат представлен в метрах), а f – усредненный частотный диапазон, для Питера это значение будет равно 626 (сумма 586 и 666, деленная на 2). Теперь рассчитываем LR, 300/626 = 0,48, значит, длина петли должна быть 48 сантиметров.
Если взять толстый RG-6 кабель, где имеется фольга в оплетке, то его можно использовать вместо медной проволоки для изготовления петли.
Теперь расскажем, как собирается конструкция:
Заметим, несмотря на простоту конструкции, она наиболее эффективна для приема «цифры», при условии, что правильно проведены расчеты.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.
Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
| D – диаметр | Нижняя граница затухания | Верхняя граница затухания | Lg | 1/4 Lg | 3/4 Lg |
|---|---|---|---|---|---|
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Восьмерка, он же антенна Харченко для приема цифрового телевидения своими руками
Конструкция стала известна людям в 1961 году. Она позволяла людям, проживающим за зоной уверенного сигнала повысить качество изображения. Конструкция представляет собой два ромба, угол между гранями которого составляет 90°.
Для изготовления восьмерки необходимо:
- 1-1,5 метра медного провода с сечением до 5 мм;
- коаксиальный провод длиной 3-5 метров;
- паяльник, припой и канифоль;
- штекер телевизионный;
- линейка и маркер;
- изоляционная лента, основа для изготавливаемой конструкции.
Шаг первый
Отмеряем и отрезаем от медной проволоки 1152 см. Размечаем маркером получившийся отрезок на 8 равных частей, при этом оставляем на одном конце 5 см, который позже должен загнуться.
Для данной конструкции может подойти только медный материал, так как ни алюминий, ни другие проводники не получится спаять настолько крепко, насколько это возможно с медью.
Биквадрат
Шаг второй
По получившимся меткам сгибаем проволоку под углом 90°. Спаиваем только свободные концы проволоки. При этом должен получится зазор между внутренними углами: спаянным и согнутым.
Шаг третий
Антенный провод оголяется с одного конца на 3-5 см. Для этого аккуратно снимается внешняя изоляция, отгибаются внутренние части и освобождается центральная жила.
Центральная жила провода оборачивается вокруг не спаянного угла, а часть провода, отвечающая за экран обматывается вокруг спаянного участка
Важно делать обмотку тугой
Шаг четвертый
Получившаяся конструкция из оголенных проводов изолируется изолентой или при помощи клеевого пистолета. На другой конец провода крепится штекер, для передачи сигнала телевизору.
Устройство готово, отогнутый конец крепится на основу.
Самодельная уличная антенна для цифрового телевидения своими руками 8-ка (восьмерка)
Логопериодическая антенна
Основными особенностями данной конструкции является расположение вибраторов переменной длины – они крепятся на одной оси.
Размеры всех рабочих элементов логопериодической антенны не должны выходить за локацию действия и улавливания.
Логопериодическая антенна является наиболее оптимальным вариантом для домашнего исполнения, так как по всем характеристикам превосходит другие типы, однако она отличается сложностью изготовления.
Для того, чтобы сделать ее самому, следует иметь две металлические трубки (полые или нет – не важно, ток будет бежать по поверхности). Также следует иметь медные проволоки разной длины, которые будут являться принимающими частями
Ниже предоставлена таблица с готовыми вычислениями, которые следует применить при заготовке деталей для будущего приемника сигналов.
Логопериодическая антенна для цифрового ТВ – расчет и изготовление, параметры:
Заготавливаем по приведенным в таблице данным вибраторы
Важно, чтобы диаметр был одинаковым у каждого вибратора
Через полость одного из стержней или же просто при помощи креплений проводится кабель-фидер, который проводится так как показано на изображении ниже.
После этого при помощи паяльника фиксируются вибраторы.
Мощная Логопериодическая ДМВ антенна своими руками:
Волновая
Она не подходит для приема дальних сигналов и имеет небольшое усиление, однако сама конструкция популярна с времен изобретения и распространения радиоволн в быту, до сих пор пользуется популярностью.
Конструкция состоит из нескольких элементов: медный провод (или трубка), директор, рефлектор и вибратор
Дополнительно создается основа к которой будет крепиться готовая антенна (пластик или дерево – не важно, главное, чтобы это был диэлектрик)
Важно располагать детали на равном друг от друга расстоянии. Соединяются части в соответствии с рисунком представленным ниже.Волновой канал
Усиливаем сигнал без усилителя
Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.
Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.
Итоги
Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля
Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.
Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата
Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки
Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.
Источник
