Инструкция по монтажу газового котла: когда самостоятельность допустима?

Уличное расположение

Что для дачи, что для коттеджа действует схожий свод критериев. Таким образом, в частном доме на улице действуют такие правила:

1. Баллоны находятся в металлических шкафах у внешней стены. Основания для шкафов создаются из негорючих материалов. Верхушка минимум на 10 см превосходит планировочный уровень земли.
2. Шкафы от окон и дверей на первом этаже отделяет минимум 50 см.
3. Их минимальная дистанция от входа в дом, цоколя и подвала – 5 м.
4. На шкафах наличие надписей, предупреждающих об опасности и наличии полных баллонов с горючим.
5. От сосудов с топливом газопровод вводится прямо в помещение с газовой аппаратурой.

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

1. Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
2. Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Советуем почитать: Автономная газификация частного дома

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ.

Разработка проекта

Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

1. Технический паспорт на оборудование.
2. Инструкция по эксплуатации газового котла.
3. Санитарный сертификат и сертификат технического соответствия.
4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Документы на котел

Допустим, оборудовали вы топочную с соблюдением всех требований. Покупаем котел? Пока рано. Проверьте прежде всего, не затерялись ли прежние бумаги на газ, и извлеките их на свет божий:

1. Контракт на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
2. Все документы на газовый счетчик. Любой котел устанавливать без счетчика нельзя. Если его еще нет – ничего не поделаешь, нужно ставить и оформлять, но это другая тема.

Теперь можно покупать котел. Но, купив, устанавливать еще рано:

• В БТИ нужно внести изменения в техпаспорт дома. Для приватизированных квартир – через эксплуатирующую дом организацию. В новом плане должна быть нанесена каморка под котел, и четко обозначена: «Топочная» или «Котельная».
• Дать заявку в газовую службу на проект и ТУ. В составе требуемых документов и техпаспорт на котел, так что он должен быть уже куплен.
• Провести монтаж котла (см. след. разд), кроме газовой системы. Это можно сделать, пока газовики готовят проект, если помещение одобрено.
• Вызвать специалиста, чтобы сделал газовую обвязку.
• Дать заявку газовикам на ввод в эксплуатацию.
• Дождаться прихода инженера газовой службы, он все проверит, составит заключение о пригодности и даст разрешение на открытие запорного газового вентиля к котлу.

Нормы и правила

Если не придерживаться четких указаний от региональных властей, то в момент проверки специалисты газораспределительной компании попросту откажут хозяину в подключении агрегата к газопроводу. Чтобы избежать такой ситуации, нужно внимательно изучить требования и нормы, а после этого придерживаться их в процессе монтажа.

Установку всегда производят только после проектирования системы, к этому этапу необходимо отнестись максимально серьезно, чтобы в дальнейшем избежать больших проблем.

Нужно ли согласовывать установку

Ответ однозначный – да, а если сказать больше, то на получение разрешения и согласование с властями уходит львиная доля времени, по отношению ко всему процессу. Алгоритм действий лучше разобрать подробно, первое, что нужно сделать хозяину частного дома или квартиры, это посетить ближайший офис местной компании для получения технических условий.

Там он пишет заявление, которое будет рассматриваться на протяжении некоторого времени, зачастую на составление бланка уходит 1-2 недели, после чего человеку выдают документ на руки.

Как только бумаги поступят в распоряжение хозяина, стоит приступать к заказу разработки проекта, в который входит схема обвязки двухконтурного котла и другие важные моменты монтажа.

Подобные заказы можно сделать в ближайшем инженерно-проектировочном бюро, специалисты с надлежащим образованием проверяют газовые коммуникации и выполняют заказ, предварительно согласовав сроки. Когда проект будет составлен, его следует направить на рассмотрение в одну из служб:

1. Горгаз.
2. Райгаз.
3. Облгаз.
4. Мингаз.

При покупке двухконтурного котла следует обратить внимание на наличие паспорта, эти документы также потребуется предоставить

Общие требования по проекту

Все важные моменты можно узнать при ознакомлении со СНиПом 42-01-2002, в котором содержится информация, касающаяся правил монтажа двухконтурного котла. Помещение, в котором будет проходить установка оборудования, хозяин выбирает на свое усмотрение, зачастую в квартире агрегат монтируют на кухне, но для такой комнаты разрешается применять устройства с мощностью, не превышающей 60 кВт.

Отдельную топочную предусматривают для агрегатов, у которых этот показатель достигает 150 кВт. Существуют общепринятые требования к помещению для монтажа двухконтурного котла, они выглядят так:

1. Минимальные значения объема 7,5 куб. м, а высота потолков не ниже 2 м.
2. Запрещено оборудовать приспособлениями, функционирующими на газу подвалы, балконы, коридоры и санузлы.
3. Стены необходимо защитить от нагрева, для этого используют негорючие материалы.
4. Для организации освещения существует алгоритм просчета: на 10 куб. м. потребуется 0,3 окна.
5. Подключение к электросети предполагает применение кабеля с заземлением, также как и для вариантов схем с бойлером.
6. К сечению дымохода предъявляются отдельные требования, оно должно соответствовать мощности оборудования.
7. Удаляют агрегат от стены на 0,7 м, перед ним также не должно быть преград на расстоянии 1,25 м.
8. От выхода вертикального дымохода до аппарата следует отступить не более 3 метров.

Помимо этих правил, особое внимание уделяется вентиляции комнаты, она должна быть исправна и хорошо функционировать

Документы

Для согласования проекта потребуется предоставить пакет собранных документов, в их число входят:

1. Технический паспорт на устройство.
2. Инструкция по проведению эксплуатации.
3. Сертификат на соответствие санитарным и техническим требованиям.
4. Выводы после прохождения экспертизы, направленной на осмотр агрегата.

Если после произведения всех необходимых действий хозяин получил письменный отказ, то сотрудники зачастую вносят правки, которые потребуется устранить для повторной проверки на соблюдение правил.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

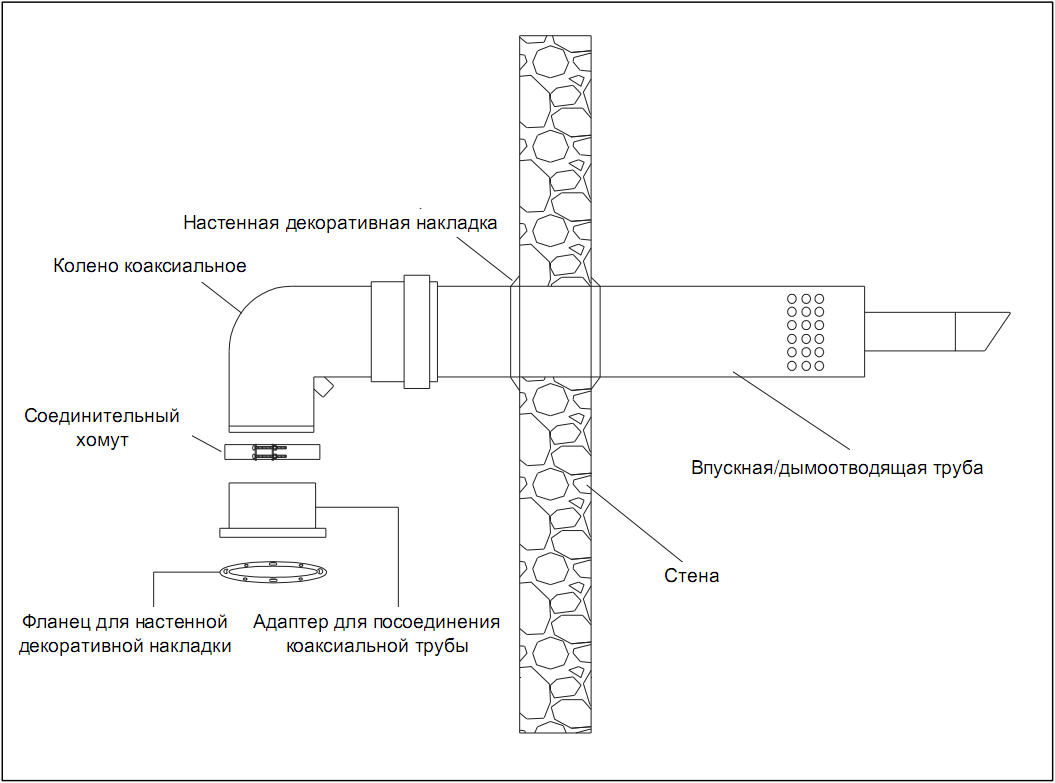

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.

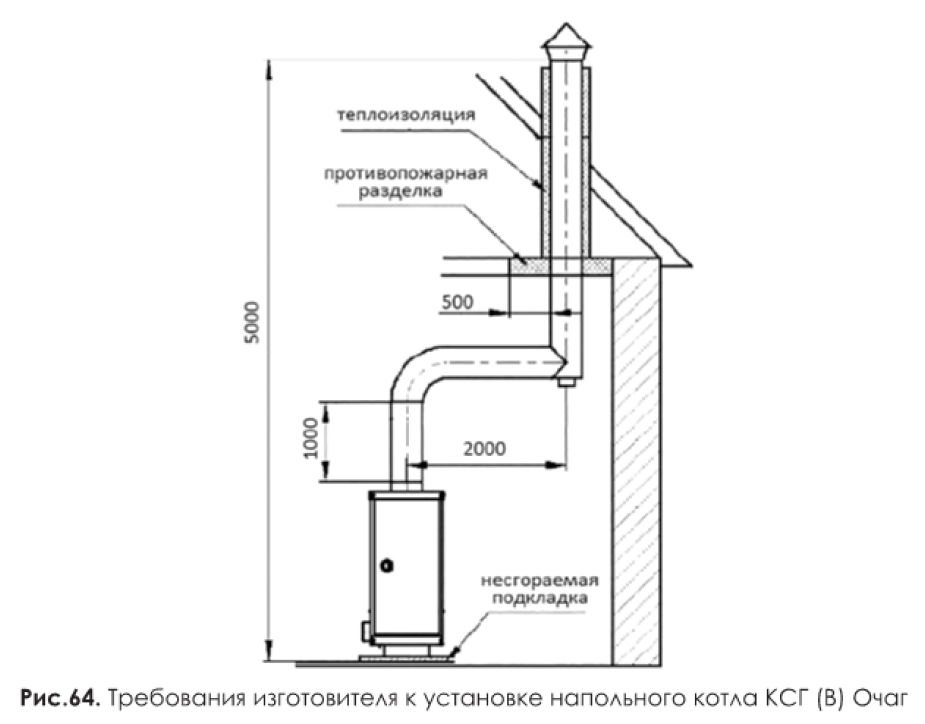

• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Нормативные документы при монтаже газового котла

Все тонкости монтажа систем газопотребления, газораспределения и объектов СУГ (сжиженные углеводородные газы) установлены в основных нормативных документах по проектированию и строительству газораспределительных систем, а именно – в сводах правил или сокращенно СП.

Устройство котельной в обязательном порядке должно соответствовать трём основным СП. Это обусловлено потенциальной взрывоопасностью оборудования, в котором используется легко воспламеняющийся природный газ, к тому же топливо находится под максимальным избыточным давлением порядка 0,07 МПа.

При оформлении понадобятся следующие нормативные документы:

• СП 42-101-2003 действует с 8 июля 2003 года и отражает достоверные (полученные опытным путем в независимых экспериментальных условиях) научные данные, которые позволяют реализовать на практике соответствующие технические решения в области проектирования и строительства газораспределительных систем из металлических и полиэтиленовых труб.
• СП 62.13330.2011 вступил в силу с 1 января 2011 года, и стандартизирует устройство газораспределительных систем.
• СП 402.1325800.2018 утвержденный Министерством строительства и жилищно-коммунального хозяйства с 5 декабря 2018 г, раскрывает требования при использовании систем газопотребления в жилых домах.

Кроме того, дополнительная информация по пожаробезопасности и оснащению современных котельных содержится в разных частях других нормативных документов. В пятом разделе свода правил СП 281.1325800.2016 представлены современные конструктивные решения теплогенераторных

Стоит обратить внимание и на раннюю редакцию СП 41-104-2000 по проектированию автономных источников теплоснабжения, здесь больше конкретики. В СП 7.13130.2013 указаны требования к пожарной безопасности в дымоходе систем теплоснабжения

В СП 31-106-2002 в частях 6.2 и 6.3 отмечено положение об эксплуатации тепловых сетей в одноквартирных жилых домах, п. 4.4.8 упоминает об установке насосов в помещении с теплогенератором. СП 124.13330.2012 объясняет нормы устройства котельной в отдельно стоящем здании.

Квалифицированные специалисты должны уметь пользоваться подсказками из перечисленных СНиПов для грамотного монтажа газовой котельной в частном доме. В них содержатся рекомендательные инструкции по расположению оборудования и труб, расстоянию между компонентами тепловой сети, всех точек и выходов для обогрева или подачи горячей воды.

Обратите внимание! В своде правил 89.13330.2016 указаны Размеры газовых котельных в частных домах по котельным мощнее 360 кВт, что уже относится к многоэтажным строениям от 3 тыс. квадратов

Таким образом ссылаться на них при установке обычного газового котла неправильно.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.
• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).
• Двери должны открываться наружу.
• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.
• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.

Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.
• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.

Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.
• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.

В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.{banner_downtext}Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.
• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.
• Котельная подключается напрямую от щитовой.

Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Вы спрашивали, мы отвечаем

Несмотря на обилие информации в открытых источниках, у владельцев частных домов остаётся множество вопросов о замене газового агрегата. Попробуем их разъяснить.

Можно ли самому поменять котел в частном доме

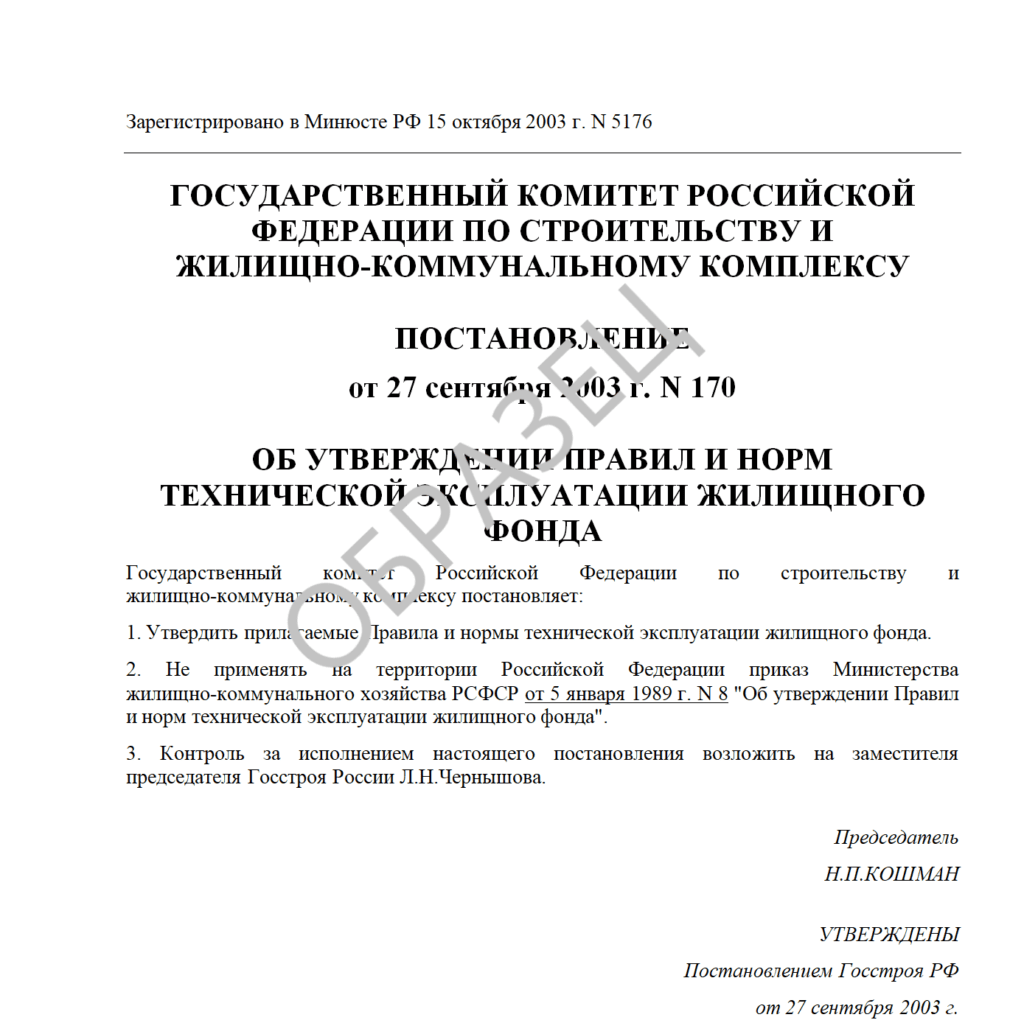

Согласно постановлению Госстроя РФ № 170 от 27.09.2003 г. запрета на снятие и осуществление аналогичной замены старого котла нет. Получается, что один из первых этапов замены котла, то есть снятие старого, может производиться самостоятельно.

Что касается непосредственного присоединения котла к газу, эту работу выполняет квалифицированный работник газовой службы. Если агрегат меняется на точно такой же (аналогичный производитель, идентичная торговая марка, та же мощность и артикул), дополнительное согласование не требуется, то есть в таком случае есть возможность сделать замену своими руками.

Подведём итог. Ответ на вопрос, можно ли заменить газовый котел самостоятельно, такой: «да, если изменений по модели оборудования не предвидится».

При замене газового котла нужно ли менять проект

Замена проекта требуется, если планируется замена котла не на аналогичный. Так, проект требуется создавать при замене газового котла на другой, имеющий иную мощность, другой артикул, изготовленный у другого производителя. Также проект изменяется для перенесенных котлов, если хозяин дома решил поменять его местонахождение, например, перенести в другую комнату.

Надо ли регистрировать переустановленный котёл

Желательно проходить всю процедуру регистрации газового котла так, как это предусмотрено в правилах и законодательных актах Российской Федерации. Если владелец частного дома попал в спорную ситуацию и газовый агрегат уже заменил, не стоит пренебрегать проверкой специалиста и регистрацией. Эти процедуры окончательно узаконят установленное оборудование и обеспечат ваше спокойствие, ведь вы будете знать, что газовый аппарат безопасен для использования.

Какие документы нужны для замены напольного газового котла на настенный

Замена одного типа котла (напольного) на совершенно другой по конструкции тип (настенный) является обязательной и должна регистрироваться с прохождением всех вышеописанных этапов. Поэтому для этого необходим полный пакет документов. Среди них:

• заявление от владельца и его паспорт;
• технические условия;
• сертификат, который свидетельствует о соответствии настенного аппарата нормам эксплуатации;
• договор на обслуживание на 1 год;
• проект на замену;
• акт проверки вентканалов;
• акт на испытание котла;
• технический паспорт на устройство, инструкция по эксплуатации.

Перечисленные документы будут оформляться и требоваться на протяжении всего процесса замены котла: некоторые – на начальных этапах, другие – при вводе в эксплуатацию нового настенного котла.

При планировании замены газового котла предварительно стоит сразу же обратиться в газовую службу. Это необходимо сделать для подачи заявления. Также у специалистов этой организации можно уточнить все непонятные вопросы и проконсультироваться на счёт нюансов выполнения этой непростой процедуры, к которой придётся привлекать специалистов.
