Изготовление короба из гипсокартона для труб на примере ванной

Инструкция обустройства короба в туалете

При проведении ремонта в туалете хочется всегда добиться совершенства. Используются качественные материалы отделки, изысканная плитка, элементы декора и многое другое. При этом серьезно испортить все могут трубы, коммуникации. Сделать в туалете короб достаточно просто, и для этого не потребуется помощь специалистов. Нужно лишь определиться, какой из вариантов вам подходит больше всего. Сегодня мы рассмотрим четыре основных вида коробов, позволяющих в туалете скрыть все лишние коммуникации, такие как водопровод, трубопровод, счетчики и многое другое, что имеет далеко не самый привлекательный внешний вид.

• 1 Варианты
  • 1.1 Фальш-стены
  • 1.2 Квадратные коробы
  • 1.3 Косые фальш-стены
  • 1.4 Многоуровневые коробы
• 2 Выбор материалов

Согласитесь, что в типовых квартирах туалет представляет собой некое подобие технического помещения, куда случайно установили еще и унитаз. Многочисленные трубы, стояки, отводы, счетчики, краны, расположенные за туалетом, создают крайне неприятную картину. Но скрыть ее можно, причем четырьмя различными способами:

• Установить фальш-стену;
• Монтировать квадратный короб;
• Сделать косую фальш-стену;
• Создать многоуровневый короб.

Теперь расскажем про каждый из этих видов коробов отдельно, что позволит вам понять суть каждой конструкции, а также решить, какой именно вам подходит больше всего.

Фальш-стены

Фото фальш-стены в туалете

Пожалуй, наиболее простым вариантом считается именно фальш-стена, материалом для создания которой служит влагостойкий гипсокартон. Однако это потребует сдвига унитаза несколько вперед, в зависимости от близости расположения к нему труб. При длине помещения в 150-200 сантиметров, за счет фальш-стены вы потеряете около 30-50 сантиметров, потому между унитазом и дверью может оказаться минимальное расстояние.

И из этой ситуации выйти можно, установив более практичный подвесной туалет. Все его коммуникации скроются за гипсокартоном, видным останется лишь сама чаша, даже без бачка.

Установив подвесной унитаз. вы сможете создать определенное свободное пространство между ним и трубами, и использовать его в качестве полочек, сделать там ящики, хранить различные бытовые принадлежности. Не забудьте только, что фальш стена обязательно должна иметь лючки и съемные панели, через которые вы получите доступ к кранам, счетчикам, дабы считать данные, перекрыть при необходимости воду.

Специалисты отмечают, что недостатком такого короба является сложный доступ к трубам. Тем не менее, если использовать надежные и качественные материалы, тогда эта проблема исчезнет сама собой.

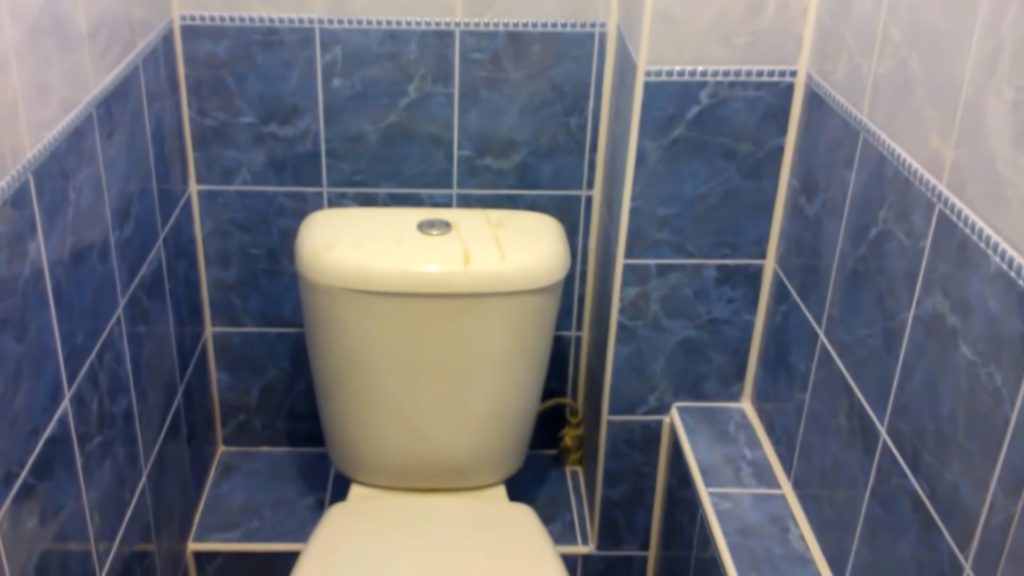

Квадратные коробы

При нахождении всех стояков в одном углу, хорошим решением может стать монтаж квадратного короба, также выполненного из гипсокартона. Такие конструкции заметно экономят пространство, однако порой доставляют определенные неудобства.

Обязательно предусмотрите на этапе вырезки элементов из листов гипсокартона окошки для счетчиков и вентилей, поскольку уже по месту их фиксации делать отверстия будет сложнее. Либо сделайте полноценную дверцу, выполненную из алюминиевых профилей с петлями. Также продаются в магазинах готовые изделия из пластика, но тут придется подбирать размеры. Плюс хорошо себя зарекомендовали рольставни в качестве дверок.

Косые фальш-стены

Не редко сейчас можно встретить косые фальш-стены, которые отлично маскируют трубы и коммуникации. Эта та же стена, только под острым углом. Она съедает намного меньше пространства, так что свободный угол можно будет использовать под установку навесного шкафчика, полочек.

Также, если это удобно вам, можно сместить унитаз ближе к одной из стен, противоположных той, где монтирована конструкция перекрытия труб.

Многоуровневые коробы

Не секрет, что расположение коммуникаций зачастую не самое продуманное. И некоторые случаи не позволяют оградиться от них сплошной стеной, поскольку тогда придется пожертвовать третью свободного пространства туалета, если не больше.

Тут отличным выходом станет многоуровневая конструкция, где каждый отдельный короб замаскирует свою отдельную трубу или ее участок. За счет этого экономится пространство, остается место под более практичное использование стен и углов помещения.

Как и в предыдущих случаях, обязательно предусмотрите возможность доступа к кранам, счетчикам и прочим элементам при помощи лючков, дверок или смотровых окон.

Да, создавать многоуровневый короб сложнее, однако на практике он показывает себя с самой лучшей стороны. Плюс сам короб после обшивки плиткой становится подобием полочек, а значит не обязательно вешать в туалет еще и шкаф.

Экран под ванну и другие конструктивы

Короб из гипсокартона для ванны. Современные акриловые ванны выпускаются с красивым наружным покрытием, для них облицовка не требуется. А если чугунная или стальная ванна стоит на подставке в виде ножек, то вид получается малопривлекательным.

В продаже имеются недорогие готовые экраны с разнообразным декоративным оформлением. Изделия включают каркас с креплением экрана на ванну при помощи болтов вывинчивающихся до достижения жёсткого крепления конструктива и двух половинок пластикового заполнения. Створки легко двигаются по направляющим профилям. Под таким экраном можно расположить полочку для хранения моющих и чистящих средств, шампуней и других нужных предметов. Но готовые декоративные экраны выпускаются определённых стандартных размеров под современные ванны, которые не подходят для чугунных старых и сидячих ванн.

Для самостоятельного изготовления возле передней части ванны сооружается каркас из оцинкованного металлического профиля, в котором осуществляется перемещение по направляющим швеллерам створок из ГКЛВ или влагостойкой фанеры, обрамлённых в рамки. Створки декорируются оклейкой обоями, окрашиванием или облицовкой кафелем.

Аналогичным образом изготавливаются короба для ванной из гипсокартона под следующие элементы:

• различные сантехнические шкафы, например под водонагреватели;
• в виде тумб с открывающимися створками под раковину;
• венткороба;
• различного назначения тумбочки.

Их самостоятельное изготовление выполняется достаточно редко, так как в продаже представлены многочисленные готовые образцы таких конструктивов. По стоимости представлены бюджетные и элитные модели на любой вкус.

Инструменты и материалы для короба в ванной

Несложный комплект инструментов понадобится для работ по обустройству короба из гипсокартона. А именно:

• рулетка и строительный уровень (горизонтального и вертикального направления) или ватерпас;
• плотницкий уголок не менее 35 см;
• монтажный нож 18 мм со сменными лезвиями;
• дрель с ударным механизмом или перфоратор;
• реверсная отвертка или шуруповерт;
• ножовка по металлу;
• молоток, маркер, карандаш, прямая разметочная рейка или метровая линейка.

Из материалов необходимо приобрести:

1. Одного листа гипсокартона стандартных размеров 2500х1200 мм и толщиной 9 – 12 мм достаточно для короба в ванной комнате. С учетом повышенной влажности в ванной комнате приобретается влагостойкий стеновой гипсокартон.
2. Для каркаса короба применяется UD направляющий и CD формирующий каркас профиль из оцинкованной стали или деревянный брус 40х40 – 50х50 мм. Брус обязательно обрабатывается антисептиками и грунтами по дереву, препятствующими гниению и образованию грибков.
3. Монтаж каркаса осуществляется на пластиковые дюбеля 8 – 10 мм с шурупами. Мелкие саморезы – «блошки» предназначены для соединения каркасного профиля. Для деревянного каркаса используются саморезы на ½  длиннее толщины бруса. Для крепления гипсокартона применяются саморезы 35 – 45 мм.

Угловые наружные и внутренние ребра укрепляются пластиковым или перфорированным алюминиевым уголком. Для крепления уголка и выравнивания поверхности короба потребуется акриловая шпаклевка.

Короб для ванной под трубы: выбор и изготовление конструкции

В современных квартирах проходит множество различных труб (водоснабжение, отопление, канализация и так далее), которые отрицательно влияют на внешний вид помещения. Справиться с проблемой поможет короб для ванной под трубы, который можно изготовить и установить самостоятельно.

Способ закрытия труб

Варианты закрытия труб

Короб для труб в туалете или ванной может быть одним из следующих видов:

короб-шкаф. Конструкция обычно устанавливается в туалетной комнате. Основные преимущества: простота изготовления, наличие доступа к трубам, обустройство дополнительных мест для хранения. Короб в виде шкафа может быть изготовлен из различных материалов, включая жалюзи;

Короб в виде шкафа, закрывающийся жалюзи

короб-плинтус применяется в жилом помещении для сокрытия труб отопления. Из-за небольших размеров для ванной и туалета не подходит;

Плинтус, служащий для декорирования труб отопления

стандартный короб без дополнительных функций. В зависимости от расположения труб в помещении короб может быть вертикальным, горизонтальным или многоуровневым. Короб, расположенный параллельно полу, можно дополнительно использовать в виде оригинальной полочки;Стационарный короб, состоящий из вертикальных и горизонтальных участков

Выбор материалов

Короб под трубы в ванной состоит из:

• каркаса;
• обшивки;
• крепежных элементов.

Для изготовления каркаса можно использовать:

• металлические профили;
• деревянные бруски.

Короб для труб в ванной и туалете может быть изготовлен из следующих материалов:

пластиковых панелей. Пластик – это материал многоразового использования, поэтому из него можно изготовить съемный короб для труб в туалете. Разборные короба позволяют своевременно и быстро получить доступ к трубам в случае обнаружения протечки или иной неисправности;

Панели, применяемые для изготовления или обшивки короба

влагостойкого гипсокартона. Листы гипсокартона невозможно быстро снять и установить вторично, поэтому короб из этого материала должен быть оснащен смотровыми окнами и дверцами для обеспечения доступа к трубам. В качестве декоративного покрытия гипсокартона можно использовать краску, обои, плитку или пластик;

Листы влагостойкого гипсокартона для обшивки

деревянных реек и панелей. Из-за повышенной влажности дерево быстро деформируется, что приводит к необходимости дополнительной влагостойкой защиты, приводящей к удорожанию конструкции.

Панели для обшивки, изготовленные из дерева

Для крепления используются:

• дюбеля (крепление каркаса к стене);
• саморезы по металлу или дереву (для сборки каркаса);
• саморезы, применяемые для крепления обшивочного материала.

Подготовка инструментов

Теперь рассмотрим, как сделать короб для труб в ванной и/или туалете. Первым этапом является подготовка необходимых для работы инструментов. При изготовлении и установке потребуются:

• мерительные инструменты: рулетка, уровень, угольник;
• перфоратор;
• шуруповерт;
• ножницы по металлу или ножовка;
• острый нож;
• рубанок.

Короб-шкаф

Как сделать короб для труб в туалете, который одновременно является шкафом? Изготовление любого короба состоит из трех основных этапов:

1. сборка и установка каркаса;
2. обшивка изготовленного каркаса;
3. установка смотровых окон и дверец.

Итак, короб-шкаф собирается по следующей схеме:

1. стены, являющиеся элементами конструкции, выравниваются. Расстояние между стенами должно быть одинаково по всей высоте будущего короба;
2. на стенах производится разметка для крепления полок и дверец шкафа;
3. собирается каркас. Если шкаф предполагается установить во всю ширину туалета, то потребуется установка двух дверок. Устанавливаются держатели для полок;

Особенности сборки короба из гипсокартона в ванной комнате

Как собрать короб из гипсокартона в ванной для сточных труб? Ванна влажное помещение, поэтому гипсокартон для монтажа короба нужно покупать влагостойкий (листы зеленого цвета).

В какой последовательность проводится монтаж короба для труб и самой ванной:

1. На стены наносится разметка по уровню.
2. Затем сооружается металлический каркас из профилей для короба из гипсокартона.
3. Прикручивается гипсокартон.
4. Монтируется люк.
5. Выполняется финишная отделка.

Смотрите в видео: гипсокартонный короб в ванной для скрытия труб.

Короб под ванну выполняется следующим образом:

• изготовить каркас из металлических профилей;
• установить гипсокартон с предусмотренным техническим люком;
• установить лючок.

Обратите внимание на видео: сборка гипсокартонного короба под ванной. Монтаж каркаса:

Монтаж каркаса:

1. Просчитать размеры и нанести разметку, которая будет проходить на полу и стенах в ванной.
2. Сделать скелет из профилей. На стены и пол закрепляют направляющий профиль.
3. Установить перемычки из профиля 60х27. Перемычки вырезают по размеру, устанавливаются с шагом 40 см, для жесткости конструкции. Закрепить профиля сморезми «семечки», по 4 штуки на один элемент.

Как только каркас готов, можно приступать к закреплению гипсокартона и финишной отделке.

Подсветка на гипсокартонном коробе

Как сделать короб из гипсокартона

Одним из отличительных качеств ГКЛ является возможность создания необходимой формы, что очень удобно для строения короба. Монтажные работы осуществимо проводить самостоятельно, и обладать специальными навыками не обязательно. Уместно применения изгибов, округлых линий и других вариантов исполнения, расширяя декоративные возможности.

Самой часто распространенной формой считается прямоугольная и гораздо легче собирается, рассмотрим более детально как сделать короб из гипсокартона для надежного укрытия труб, своими руками, выполняя пошаговые действия:

• Начинаем с чертежей, на стене делаем отметки в местах наложения металлического профиля, так же снизу и по верху, используя уровень, особенно удобно работать с инструментом с лазерным лучом.
• В стенах готовим отверстия для крепежных саморезов и дюбель гвоздей, с помощью перфоратора. Шаг между скрепляющими отверстиями варьируется от 30 до 60 см.
• Работая с материалом профили нарезаются ножницами по металлу, а листы легко поддаются нарезке с помощью строительного ножа или циркулярной пилы, ни каких сложностей не возникает, главное следовать инструкциям по монтажу. Если используются деревянные рейки, то их подрезаем обычным напильником.

Скрываем стояк и водопровод в туалете.

Собирается каркас из профилей.

По стенам вертикально крепим профиль, по потолку и полу, из того же профиля устанавливается стойка, которую соединяем горизонтальными перемычками с настенными профилями, и закрепляем саморезами или пистолетом со скобами, создаем каркас.
Рекомендованный шаг между горизонтальными перемычками составляет от 40 до 60, здесь нужно учитывать что бы края листов при их наложении, попадали на профиль.
Важно каркас сконструировать так, что бы при сборе короба листы не соприкасались с трубами или стояком и имели достаточно свободного пространства для ревизионных проверок и замены изношенных элементов.

Учитываются выходы для труб.

• В нужных местах оставляем место для выхода труб, места для счетчиков, и усиливаем перемычками, места возможных окошек и дверей для проникновения в строение, так же создаем при помощи профилей. Ревизионные люки приобретаются отдельно, это готовая продукция с остовом и дверцей, которая монтируется на специально подготовленное место.

• Где необходимо каркас усиливается, можно большим количеством перемычек между вертикальными профилями, и с помощью встроенных брусков в пустую полость профиля.

Крепление листов к каркасу.

• На собранный скелет из профилей прокладываем полиуретановую ленту, на ту часть, куда ложится лист. Она послужит амортизирующей прослойкой для снижения вибраций и постройка будет лучше защищена от появления трещин в стыках.
• Листы укладываются от угла и закрепляются саморезами с расстоянием 25 см. Саморезы слегка углубляются в лист, главное не разрушить край и вкручивать без сильного давления. Закрываем гипсокартоном всю поверхность.
• Второй слой листов накладывается поверх первого слоя, и крепятся саморезами, листы при этом необходимо укладывать в шахматном порядке. Так мы получаем более крепкий короб и избегаем возможных трещин в местах соединений.
• Лента из полиуретана гасит возможные вибрации, тем самым уберегая от появления трещин, это дополнительная мера повышающая прочность всего строения.
• Отверстия для выхода труб и краников подготавливаются заранее, вырезая отверстия необходимым диаметром на листе, используя строительный нож.
• Стыки между листами промазываем штукатурящей массой. Если кромка у ГКЛ утонченная, при шпаклевании потребуется использования армирующей ленты, она прокладывается по стыку листов и по верх нее шпаклюется, выравнивая поверхность. Если края обрезанные, их необходимо сточить по углом 45 градусов, и шпаклевать без ленты, так же не используют ленту когда кромка имеет закругленную форму. На фото показана утонченная кромка и способ шпаклевания с лентой, закругленная кромка, и на сколько глубоко закручивается саморез.
• В углах используем специальный защитный гофрированный уголок, накладываем его на шпатлевку и по верху промазываем раствором, далее всю поверхность выравниваем финишной шпатлевкой.
• После обработки соединений и угловых частей, для дальнейшего наложения финишного покрытия в виде краски, обоев или декоративной штукатурки, необходимо осуществить полное выравнивание основания шпатлевкой, в некоторых случаях с использованием армирующей сетки.
• Если будут накладываться декоративные панели или плитка и подобные стройматериалы не требующих идеально ровной плоскости, достаточно обработать поверхность грунтом с антисептическим эффектом, особенно это касается комнат с повышенным влажным режимом.

Монтаж каркаса

Короб для ванной из гипсокартона предполагает наличие каркаса, который изготавливается из металлических профилей. Если коробом решено закрыть вертикально стоящие трубы, обычно расположенные в углу помещения, то каркасная конструкция будет представлять собой три профиля, формирующие в сечении равнобедренный треугольник.

Два из них будут крепиться к смежным стенам.

Разметка и монтаж

Очень важная составляющая в устройстве каркаса под гипсокартон – это проведение точных замеров. Для этого необходимо измерить расстояние от стены до внешнего края трубы. Именно по этому размеру будут выставлять элементы каркаса. Не забудьте измерить и длину самих труб для точной подрезки профилей.

В первую очередь устанавливаются профили, которые крепятся к стенам саморезами. Для этого вам потребуется перфоратор и шуруповерт. А вот третью стойку придется крепить кусками профиля к двум первым стойкам. Конструкция в таком случае получается прочной и жесткой.

Статья по теме: Как клеить тяжелые виниловые обои: требования к клею, рекомендации (фото и видео)

Как определить месторасположение промежуточной стойки? Для этого от места установки двух пристенных профилей проводятся перпендикуляры. Их пересечение и есть необходимое для вас место.

Кстати, крепить эту стойку можно:

• к самим стенам с помощью специально изготовленных уголков;
• к пристенным стойкам с помощью нарезанных под определенный размер профилей.

В принципе, оба способа являются хорошим решением. Но чаще всего все-таки мастера используют последний (фото снизу). Он проще.

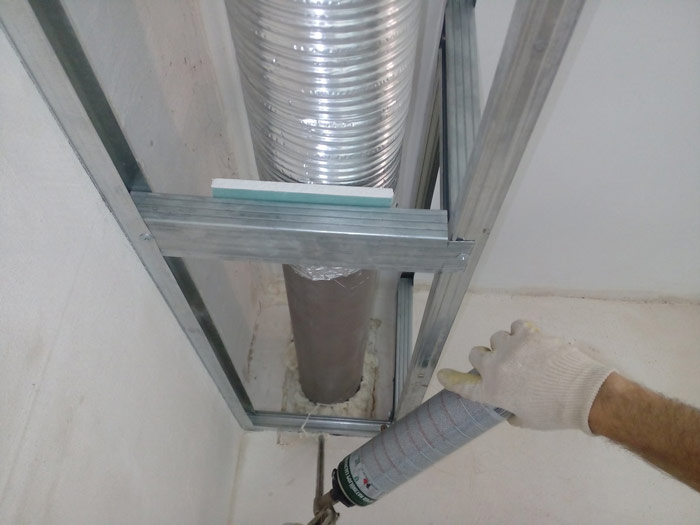

Каркас короба

Короб из гипсокартона для труб

Как сделать короб из гипсокартона в туалете: материалы и инструмент

Первый шаг в конструировании короба для санузла: выберите, какого размера будет будущая конструкция. Если санузел узкий, а трубы расположены вдоль его короткой стены, можно зашить ее полностью на всю ширину и по всей высоте.

А в просторном туалете короб можно эффектно замаскировать под выступ или колонну. Для изготовления короба используется один из самых популярных в современном строительстве материал — листы гипсокартона. Они крепятся на специальный профиль, который можно купить в любом строительном магазине.

Для короба понадобятся:

1. Лист гипсокартона влагостойкого (ГКЛ);
2. Профиля направляющие (ПН);
3. Профиля стеновые (их еще называют стоечными, ПС);
4. Дюбель-гвозди 6х60;
5. Саморезы для крепления гипсокартона;
6. Петли-лягушки для лючка.

Инструментарий для того, чтобы сделать короб из гипсокартона своими руками, пригодится такой:

• Шуруповерт;
• Перфоратор/дрель ударная;
• Нож малярный для резки гипсокартона;
• Уровень;
• Ножницы по металлу/болгарка для нарезки профилей;
• Рулетка;
• Отвес.

Если вопрос экономии денег стоит остро, можно заменить металлические профиля деревянным брусом, а гипсокартон более дешевыми пластиковыми панелями. Когда весь инструментарий собран, а материал закуплен, и размер короба определен, можно начинать сами работы по зашивке сантехнических труб.

Рассчитать расход гипсокартона для туалетного короба очень просто. Достаточно знать высоту от пола до потолка и ширину перегородок – по этим величинам можно вычислить общую площадь поверхности. Количество металлопрофилей можно подсчитывать исходя из того, на каком расстоянии будут расположены ребра жесткости друг от друга, обычно это расстояние составляет 30–40 см.

Для сооружения короба нам понадобится:

• емкость для замешивания раствора;
• шпателя;
• дрель или шуруповерт;
• перфоратор;
• строительный уголок;
• ножницы по железу;
• карандаш и рулетка;
• лазерный уровень и отвес;
• молоток;
• плоскогубцы;
• канцелярский нож;
• насадка венчик;
• валики;
• ванночка.

Как только собран необходимый инструмент, приступаем к закупке материала.

Перегородки из гипсокартона в ванной комнате

Перегородка из гипсокартона, возведенная в ванной комнате, применяется не только для зонирования. Она:

• используется для хранения косметики и купальных принадлежностей;
• украшает ванную благодаря необычной конфигурации или красивой финишной отделке;
• маскирует проложенные коммуникации – выступающие трубы, электропровода.

Фальш-стену в ванной из ГКЛ несложно возвести своими руками на любом этапе ремонта, причем согласовывать или вносить в техплан ее не нужно. Конструкцию легко демонтировать. Ее можно сделать любой конфигурации, эстетично декорировать кафелем, лакокрасочными материалами, ПВХ-панелями, мозаикой либо стеклом.

Перемычки для дополнительной прочности и лючка

Многие предпочитают заготовить достаточное количество перемычек, перед тем как делать короб из гипсокартона в ванной. Но если вы новичок в этом деле, то перемычки лучше нарезать в процессе. Они должны устанавливаться с шагом в 40-60 см между центральной стойкой и стеновыми направляющими. В итоге конструкция получится более надежной. Гипсокартон будет крепиться к стойкам, что сделает поверхность короба прочней и ровней. Сами перемычки можно делать как из профиля CD, так и из UD (что у вас останется). Если перемычка из стоечного профиля, то она легко входит в направляющие.

Перемычки можно крепить просекателем, чтобы избежать бугров от шляпок винтов

Если нет возможности вставить перемычку непосредственно в профиль, то нужно отрезать у перемычки с обеих сторон несколько сантиметров ребер, оставив при этом её основу. Другими словами, отрезаются боковые части перемычки так, чтобы она смогли зайти между профилями и был язычок, которым её можно крепить. Крепить их нужно саморезами по металлу.

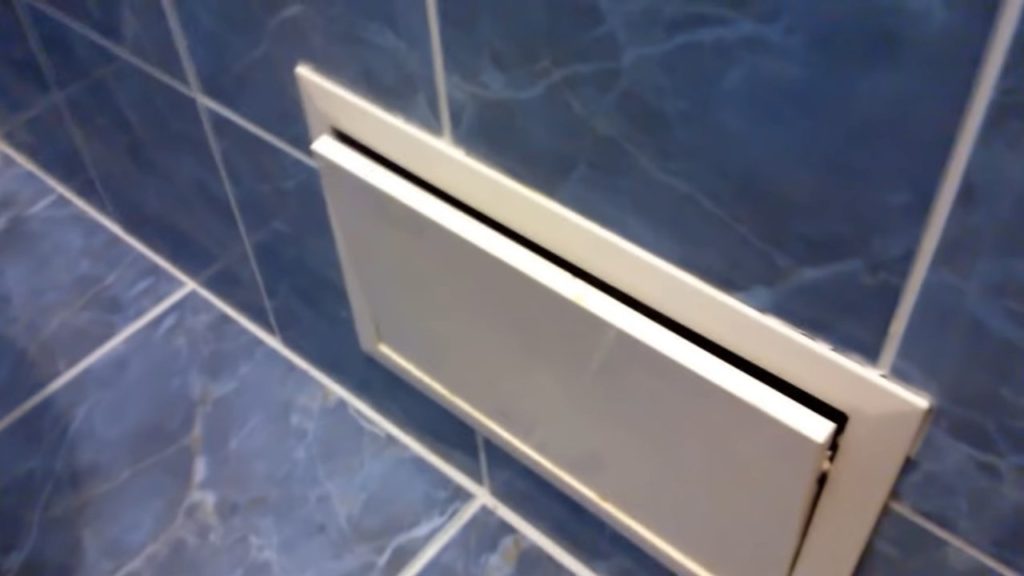

Порой требуется оставить в коробе смотровое окошко для счетчика или других нужд. Поэтому заранее нужно отметить место, где будет находиться лючок. Просто вставьте перемычки по его верхней и нижней границе.

Завершающий этап работ

Заключающим этапом отделки гипсокартонного короба в ванной является его финальная отделка. Лучше всего поверх гипсокартона класть керамическую плитку, так как она помимо красивого внешнего вида дает надежную защиту всей конструкции от физических воздействий.

Готовый короб из гипсокартона

Помните, что отделку гипсокартонной конструкции следует начинать с наиболее видной стороны. «Сажать» плитку, для облегчения конструкции, нужно на специальный клей (Knauf PERLFIX).
Зная все вышеуказанные нюансы, можно легко и качественно создать короб
для труб в ванной и с его помощью замаскировать их. В результате ваша ванна приобретет завершенный вид и будет радовать вас и ваших гостей.

Желая сделать свой санузел более аккуратным и удобным, многие при проведении ремонта решают скрыть водопроводные и канализационные трубы. Оптимальный способ осуществить это без переноса коммуникаций и с минимумом пыли – соорудить короб для труб в ванной. Собрать сантехнический короб можно своими руками, для этого доступно несколько вариантов.

Наиболее распространенный вариант спрятать трубы – собрать короб из влагостойкого гипсокартона. Это связано с тем, что на гипсокартон затем можно наклеить керамическую плитку, которой чаще всего отделываются ванные комнаты. Рассмотрим основные этапы сооружения короба из ГКЛ.

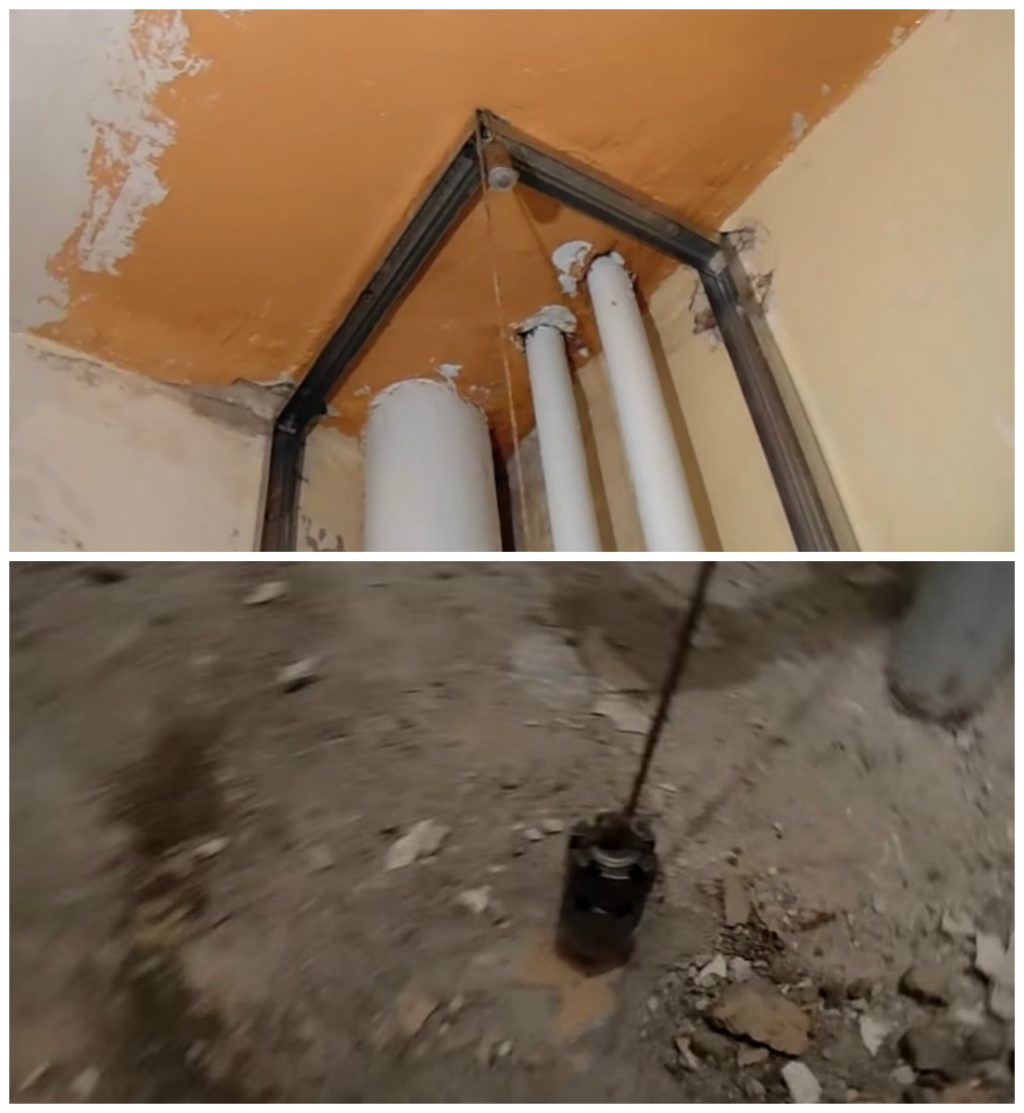

Этап 1: разметка

Прежде чем приступить к сборке каркаса, в месте установки короба производится разметка. Первоначальная отметка ставится на расстоянии 30–50 мм от самого выступающего элемента коммуникаций.

Далее при помощи уровня по поверхности стены проводится вертикальная черта, обозначающая линию крепления каркаса. Аналогичная отметка ставится и на другой стене, а также на участках, где закрываются горизонтально расположенные трубы.

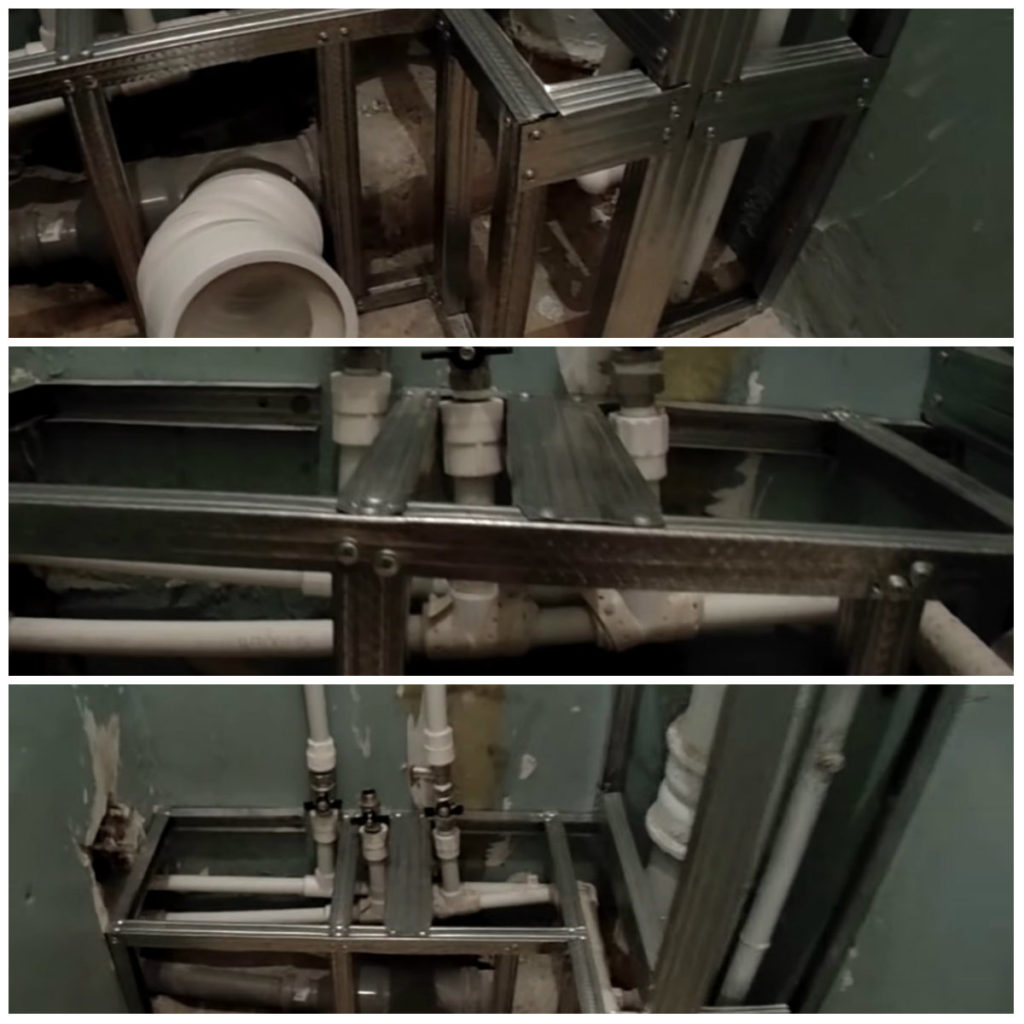

Этап 2: сооружение каркаса

Сборка каркаса начинается с монтажа направляющего профиля, который дюбелями крепится к стенам по линиям разметки. Шаг между точками крепления составляет 20–30 см. Также направляющий профиль крепится к потолку и полу для образования угла каркаса и установки передней стойки. Чтобы углы каркаса снизу и сверху располагались в одной плоскости, сначала направляющий профиль под прямым углом крепится на потолок. Затем к нему подвязывается отвес и на полу отмечается точка, где должен располагаться нижний угол каркаса.

К направляющим профилям, расположенным на полу и потолке саморезами прикручивается стоечный профиль, который для дополнительной жесткости крепления фиксируется 3–4 горизонтальными перемычками.

После сборки вертикальной части каркаса, при наличии горизонтальных труб для них собирают каркас по аналогичной схеме:

• К стене и полу крепится направляющий профиль, который задает габариты будущего короба.
• К направляющим при помощи перемычек, вырезанных из стоечного профиля, крепится передний элемент каркаса.

Все перемычки также устанавливаются с учетом расположения канализационного вывода для подключения унитаза, ревизионных люков и запорной арматуры.

Этап 3: обшивка каркаса

Готовый каркас обшивается влагостойким гипсокартоном, разрезанным на куски необходимого размера. ГКЛВ режется острым ножом: сначала по линии разрезается картон с одной стороны (с небольшим заглублением в гипсовую сердцевину), затем лист переламывается по линии реза и разрезается картон со второй стороны. Крепление обшивки к каркасу осуществляется при помощи черных саморезов с шагом 15–20 см. Место, где будет устанавливаться ревизионный люк, гипсокартоном не зашивается или затем вырезается отверстие.

Типы используемых лючков для гипсокартонного короба:

Этап 4: финишная отделка

Перед финишной отделкой короб необходимо подготовить, делается это в такой последовательности:

1. Все швы между гипсокартоном расшиваются ножом, затем вместе с углами и другими краями зачищаются наждачкой.
2. Швы заполняются шпаклевкой, сверху наклеивается серпянка.
3. Углы также обрабатываются шпаклевочной смесью и проклеиваются серпянкой.
4. После высыхания шпаклевки короб обрабатывается грунтовкой в два прохода с перерывом на высыхание каждого слоя.

Гипсокартонный короб чаще всего облицовывают керамической плиткой: на тыльную сторону кафеля наносится сплошной слой плиточного клея, который разглаживается зубчатым шпателем. Плитка прикладывается к гипсокартону и прижимается, затем приклеивается следующая. Завершив укладку, швы затираются по обычной технологии, а углы закрываются декоративными элементами подходящего под отделку цвета.

Подробно про укладку плитки на гипсокартон написано .

Финишная отделка

Нужно правильно подготовить короб к облицовке.

Это делают так:

1. Расшивают ножом стыки между листами гипсокартона. Полученные зазоры и углы зачищают абразивной бумагой.
2. Щели заполняют шпаклевкой, проклеивают армирующей лентой. Обработке подлежат все углы короба.
3. После высыхания раствора поверхности грунтуют, нанося состав в 2 слоя.

Короб из гипсокартона декорируют плиткой. Изнаночную сторону материала обрабатывают клеем, который разглаживают волнистым шпателем. Облицовку прикладывают к поверхности, прижимают. Тем же способом устанавливают оставшиеся элементы. Швы обложенного кафелем изделия обрабатывают затиркой. Углы закрывают доборными элементами подходящего цвета.

Варианты разборного короба

В заключение рассмотрим четыре способа, как сделать разборный короб в ванной, чтобы в случае аварийных ситуаций или замены стояков предоставить к ним доступ и не пришлось ломать всю конструкцию.

Способ 1

Короб из гипсокартона собирается на независимой каркасной конструкции, которая не крепится к стене. Сам короб приклеивается к уже уложенной плитке однокомпонентным полиуретановым клеем. Для снятия короба в трубах, которые выходят из него, предусматривают быстроразъемные соединения типа «американка». При необходимости полного доступа к стояку, клей аккуратно прорезается ножом или другим острым предметом, а короб аккуратно отставляется в сторону.

Способ 2

Еще один вариант съемного короба – каркас крепится к стенам, как обычно. Затем по каркасу вырезаются заготовки из гипсокартона для его обшивки, но не прикручиваются к направляющим. Фиксация обшивки к каркасу производится после приклеивания плитки на гипсокартон: для этого в ней делается отверстие и вкручивается саморез. При необходимости доступа к трубам, саморезы выкручиваются, вся облицовка (гипсокартон + плитка) аккуратно снимается.

Способ 3

Чтобы облегчить разборку и демонтаж короба из гипсокартона, некоторые мастера предлагают вместо цементного плиточного клея сажать плитку на прозрачный силикон. Такой способ фиксации нормально работает, если в качестве основы выступает гипсокартон. При нанесении тонкого слоя силикона на плитку она не плывет по основанию, а если нужен толстый слой герметика, необходимо использовать пластиковые крестики для предотвращения сползания кафеля. При необходимости разобрать такой короб это сделать гораздо проще, чем когда плитка приклеена на цементный клей. От края ревизионного люка слой герметика срезается ножовочным полотном. При этом благодаря тому, что используется прозрачный силикон видно, где расположены фиксирующие гипсокартон саморезы и можно разобрать всю конструкцию.

Способ 4

Самый простой и бюджетный вариант разборной конструкции – это собрать короб из ПВХ панелей без монтажа жесткого каркаса. Суть метода заключается в следующем:

• Направляющие профили приклеиваются к кафельной облицовке при помощи жидких гвоздей.
• К направляющим таким же способом крепится стартовый профиль.
• В направляющие вставляются пластиковые панели, а передний угол соединяется при помощи внешнего угла с широкой полочкой.

Такая конструкция не имеет жесткости, но в случае необходимости доступа к стояку разбирается буквально за одну минуту.

В туалете квартиры многоэтажного дома проходят стояковые трубы канализации и водоснабжения

Их внешний вид обычно портит интерьер, поэтому важно удачно скрыть их. Далее будет рассмотрено, как строить короб для труб из гипсокартона, и какие эффективные методы монтажа каркаса и внешней отделки существуют

Монтаж каркаса

Короб из гипсокартона в ванной имеет одинаковый принцип сборки вне зависимости от того прячется стояк или трубы разводки. Для работы потребуются:

• саморезы по металлу;
• дюбеля;
• направляющий и стоечный профили;
• ножницы по металлу;
• шуруповерт и перфоратор;
• уровень.

Профили стыкуются между собой под прямым углом По линиям на стене крепится сплошной направляющий профиль. Для его монтажа необходимо взять дюбеля длиной 40 мм и крепить ими направляющие с шагом 50-60 см к стене. После этого такой же профиль, но значительно меньшей длины, крепится в двух местах на полу и в двух местах на потолке по имеющимся линиям. Двух дюбелей в каждый из четырех профилей будет достаточно (даже если длина направляющей 20см нужно два дюбеля, одного мало). В местах стыка профилей не нужно их прикручивать друг к другу, это будет сделано в момент обшивки гипсокартоном.

Для большей прочности конструкции вставляется стоечный профиль параллельно двум направляющим на стенах. Собирая короб из гипсокартона в ванной, внизу и вверху мы соединили под прямым углом два коротких профиля. Причем один из них уперся в другой. Стоечный профиль нужно вставлять в эту самую другую направляющую, чтобы он оказался на самом углу конструкции. Для этих целей нужен именно профиль CD, а не UD, что мы использовали ранее. Центральная (угловая) стойка ни к чему, по сути, не крепится, поэтому она должны быть жестче остальных частей каркаса.

Если не клеить плитку на короб, то можно использовать обычные направляющие

Стойка будет прочно зафиксирована во время монтажа гипсокартона. Она и так достаточно плотно зайдет в направляющие и не выпадет. Разумеется, нужно подобрать стоечный профиль такого размера, чтобы он плотно входил в направляющую. UD 27*28 и CD 60*27 являются в данном случае классикой жанра. На всём пути пользуемся уровнем, чтобы конструкция вышла без перекосов.
