Какие преимущества имеют вентилируемые навесные фасады
Технология вентилирования внутреннего пространства имеет целый ряд преимуществ, перед применением обычной отделки. Благодаря этому, поддерживается постоянный сухой микроклимат, предотвращается опасность отсыревания стен здания и теплоизоляционного слоя. Скопление сырости под внешней облицовкой, в отсутствии необходимой вентиляции, способно привести к следующим негативным последствиям:
- Образование грибка и плесени, что ведёт к постепенному разрушению несущих конструкций и элементов отделки строения, как снаружи, так и изнутри.
- Отсыревание теплоизоляции приводит к снижению её термозащитных качеств.
Теплоизоляционный слой вентфасада позволяет сократить расходы на обогрев внутренних помещений, делает дом более комфортным. В южных районах он защищает здание от солнечных лучей, не давая нагреваться его стенам. В результате вновь получается денежная экономия, но уже благодаря снижению нагрузки на системы кондиционирования и внутренней вентиляции.
Кроме того, слой утеплителя исполняет роль звукоизоляции, снижая уровень внешнего шума. Особенно это актуально, если дом находится на оживлённой улице, вблизи трамвайных путей или железнодорожных магистралей. Ещё один плюс данной инновационной технологии – широкий спектр её применения. Вентилируемый навесной фасад может использоваться для жилых, административных и производственных зданий различной конфигурации и этажности. Срок гарантированной службы зависит от материала изготовления, и может составлять до 50 и более лет.
Благодаря надёжным креплениям и прочному каркасу, навесные стеновые панели допускаются к использованию даже в сейсмоопасных районах. Согласно итогам тестовых испытаний, правильно смонтированные вентфасады способны перенести землетрясения силой до 9 баллов без отрыва несущего каркаса или облицовочных плит. Особые требования предъявляются к уровню пожаробезопасности облицовки. В результате, вентфасад образует вокруг здания внешнюю огнеупорную оболочку.
Утепление фасада дома из оцилиндрованного бревна
Оцилиндрованное бревно появилось в отечественном строительстве сравнительно недавно, не более четверти века назад. Данная технология быстро стала популярной благодаря эстетичному внешнему виду строений, простоте и скорости сборки конструкции. Но эксплуатация таких домов, построенных по западной технологии, в российских климатических условиях выявила ряд недостатков.
Основной из минусов, это низкие теплоизоляционные показатели стен из оцилиндрованных брёвен. Утепление внутренних поверхностей, хотя и позволяют сделать жилище теплее, но влекут за собой другую проблему – смещение точки росы с внешней стороны здания вовнутрь. Как результат, между стеной и внутренним слоем теплоизоляции зимой образуется сырость, вызывающая появление грибка. В итоге, древесина быстро разрушается под воздействием гнили, а внутренние помещения наполняются сыростью и запахом плесени.
Решить такую проблему можно только радикальным способом – отказаться от декоративной красоты оцилиндрованного бревна, и обшить снаружи дом утеплителем. Сохранить внешнюю эстетику здания удастся при помощи монтажа навесных вентилируемых фасадов. Широкий спектр вариантов внешней отделки позволит придать строению любой вид – от хай-тека до сельского кантри. На представленном ниже видео показаны основные этапы и нюансы утепления фасада дома из оцилиндрованных брёвен.
Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).
Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита
Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.
- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
Минусы вентилируемых фасадов и ошибки при монтаже
Несмотря на наличие множества преимуществ, вентфасад имеет и недостатки. Например, через несколько лет может произойти усадка теплоизоляционного слоя, через зазоры обшивки возможно проникновение влаги. Кроме того, есть вероятность появления посторонних звуков при значительной ветровой нагрузке. К минусам вентфасадов можно отнести и высокую трудоемкость — это дополнительные затраты на покупку материалов для каркаса и его монтаж, отмечает Баннов. «В остальном технология является залогом долговечности несущих конструкций», — добавил он.
Основные ошибки связаны с неправильном выбором материла и монтажом. Например, неправильно может быть подобран вес облицовочного материала к типу стены, отмечает Сергей Наместников. Так, на каркасные стены плохо монтируются тяжелые панели — фиброцементый сайдинг, кирпич, камень. Поэтому использовать для облицовки такого дома кирпич, камень не следует, а виниловые панели под кирпич или камень — можно. Для каменного дома таких ограничений нет.
Еще одна распространенная ошибка связана с неправильным выбором пленки, которая защищает утеплитель. «Если мембрана не подходит, то утеплитель будет задерживать воздух, а не пропускать, и начнет мокнуть, что может привести к повреждению стен», — отметил эксперт.
Большая ошибка при монтаже вентфасада — закрывать зазор внизу и сверху. Вентилируемый фасад на то и вентилируемый, что у него должен быть свободный доступ воздуха снизу и свободный выход сверху. Если вентзазор где-то перекрыт, будет происходить влагонакопление. «Сам «пирог» вентилируемого фасада не будет работать. При монтаже винилового сайдинга его нельзя крепить намертво. У него должна быть возможность расширения и сжатия. Это тоже частая ошибка», — сказал руководитель отдела маркетинга и рекламы Grand Line.
Материал заимствован из архива статей РБК Недвижимость
Конструктивные особенности вентфасадов

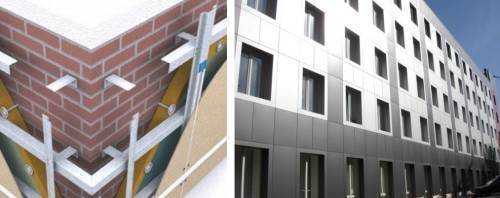

Конструктивно, вентилируемый фасад представляет собой слоистую систему, каждый слой при этом имеет свои уникальные функции, особенности и должен монтироваться в определенном порядке.
Стандартный вариант монтажа включает в себя около 5 этапов, каждый этап – установка определенных элементов системы.
- Система креплений. Набор крепежей включает в себя шурупы, дюбели, профили и другие элементы, необходимые для надежного соединения системы с фасадом объекта. Входящие в состав системы алюминиевые или оцинкованные кронштейны позволяют регулировать расстояние между фасадом здания и внешним облицовочным слоем, именно за счет использования таких элементов перед установкой вентилируемой системы облицовки не требуется проведение подготовительных работ для выравнивания поверхности стены.
- Слой утепления. Технически, монтаж теплоизоляционного слоя при установке вентфасада не является обязательным и не входит в основные элементы системы. Тем не менее, наружное утепление дает возможность значительно улучшить характеристики теплосбережения любого дома, а потому такой слой устанавливается практически всегда. В качестве утепления в вентилируемых фасадах могут выступать различные материалы, но чаще всего в этих целях используется надежная минеральная вата.
Защитная мембрана. Данный слой необходим для обеспечения защиты утепления от влаги и других внешних негативных воздействий. Если установка теплоизоляции не планируется, то и без гидроизолирующей пленки можно будет обойтись.
- Воздушная прослойка. Между защитной мембраной и внешним облицовочным слоем обязательно должен оставаться слой воздуха, наличие которого и делает систему вентилируемой. За счет воздушной прослойки, уровень теплоизоляции объекта еще больше увеличивается, более того, здание получает качественную защиту от перепадов температуры, то есть, зимой температура в доме будет медленнее снижаться, а летом – повышаться.
- Слой отделки. Внешний облицовочный слой играет важнейшую роль в защите утепления и конструкций здания от внешних негативных воздействий, именно поэтому к качеству такой отделки предъявляются повышенные требования. Сегодня для наружной облицовки вентилируемых фасадов используются самые различные изделия и материалы, отличающиеся различными техническими параметрами и внешними характеристиками. Благодаря широкому разнообразию, собственники получают возможность реализовать на практике практически любой дизайн-проект экстерьера собственного дома. Среди наиболее распространенных вариантов внешней отделки в системах вентфасадом можно выделить: керамогранитные плиты, виниловый сайдинг, металлический сайдинг, металлические кассеты и многое другое.
Инструмент и инвентарь
| Наименование: | Технические характеристики: | Назначение: |
| Леса строительные | Высота и длина лесов — по паспорту. Нормативная нагрузка-200 кгс/м | Для монтажных работ на определенном уровне здания |
| Фасадный подъемник или люлька | Длина рабочего настила-4м. Грузоподъёмность-300кг. Высота подъёма до 150 м. | Для монтажных работ на определенном уровне здания |
| Лазерный нивелир | Точность измерения 0,1 мм/м | Измерение высот |
| Ватерпас | Длина 1500мм, точность измерения 0,5 мм/м. | Проверка горизонтальных плоскостей |
| Отвес, шнур | Масса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м, диаметр 3 мм. | Разграничение захваток, проверка вертикальности |
| Лазерный уровень | Точность измерения 0,1 мм/м | Проверка горизонтальных плоскостей |
| Перфоратор или дрель | Максимальный диаметр сверла (пробойника) 20 мм. | Сверление отверстий в стене |
| Рулетка стальная | Длина 20 м., Масса 0,35 кг | Измерение линейных размеров |
| Гайковерт ручной | Момент затяжки 12,5 кгс.м | Завинчивание/отвинчивание гаек, болтов |
| Отвертка с рычажным наконечником | Реверсивная рычажная | Завинчивание/отвинчивание винтов, болтов |
| Электродрель с насадками для завинчивания | Потребляемая мощность 800 Вт, максимальный диаметр сверления 20 мм. | Сверление отверстий и завинчивание винтов |
| Клепальный пистолет аккумуляторный | Сила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором 2,2 кг | Установка вытяжных заклепок |
| Клепальные клещи | Диаметр заклепок до 6мм | Установка заклепок |
| Сетка защитная на леса | Защита от падения предметов с высоты лесов |
Схема вентилируемого фасада
Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).
На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка – крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться “основной”.
Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.
- Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
- Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
- Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).
Примечание по деревянной обрешетке
Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска
Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм
Объясню, почему.
1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади. А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.
2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:
- Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
- Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
- Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
- Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
- Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
- Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.
По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:
- из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
- как первая обрешетка закрепляется к стене;
- как вторая обрешетка закрепляется к первой;
- как крепится утеплитель (если он есть);
- как крепится супердиффузионная мембрана (если она есть);
- за счет чего образуется вентиляционный зазор в каждом конкретном случае.
Примечание. В данной статье я сознательно не привожу подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.
Различные виды отделочных материалов
Современное производство вентилируемых фасадов осуществляется с применением различных отделочных материалов. Благодаря этому, вентилируемые фасады дают возможность обустроить любое здание в различном архитектурном стиле — от классического, до хай-тек.
Чтобы облицевать вентилируемые фасады, материалы могут применяться различные. Все они обладают особыми эстетическими свойствами и техническими характеристиками. Это позволяет произвести точный выбор отделки в каждом конкретном случае. Для создания облицовочных экранов используется:
- керамогранит;
- ЛВД;
- фиброцемент;
- панели из алюминия и композитных металлов;
- сайдинг-панели.
Вентилируемый фасад из керамогранита отличаются надежностью и хорошими эстетическими свойствами благодаря широкой цветовой гамме. Вследствие солидного удельного веса и громоздкости таких плит, их чаще используют для малоэтажных построек или для оформления нижних этажей многоэтажек.
Керамогранитная плитка требует обустройства усиленного каркаса. Она крепится при помощи кляммеров. Этот особый крепеж может быть наружным или скрытым. Во 2-м случае потребуются специальные пропилы с обратной стороны облицовочной плиты.

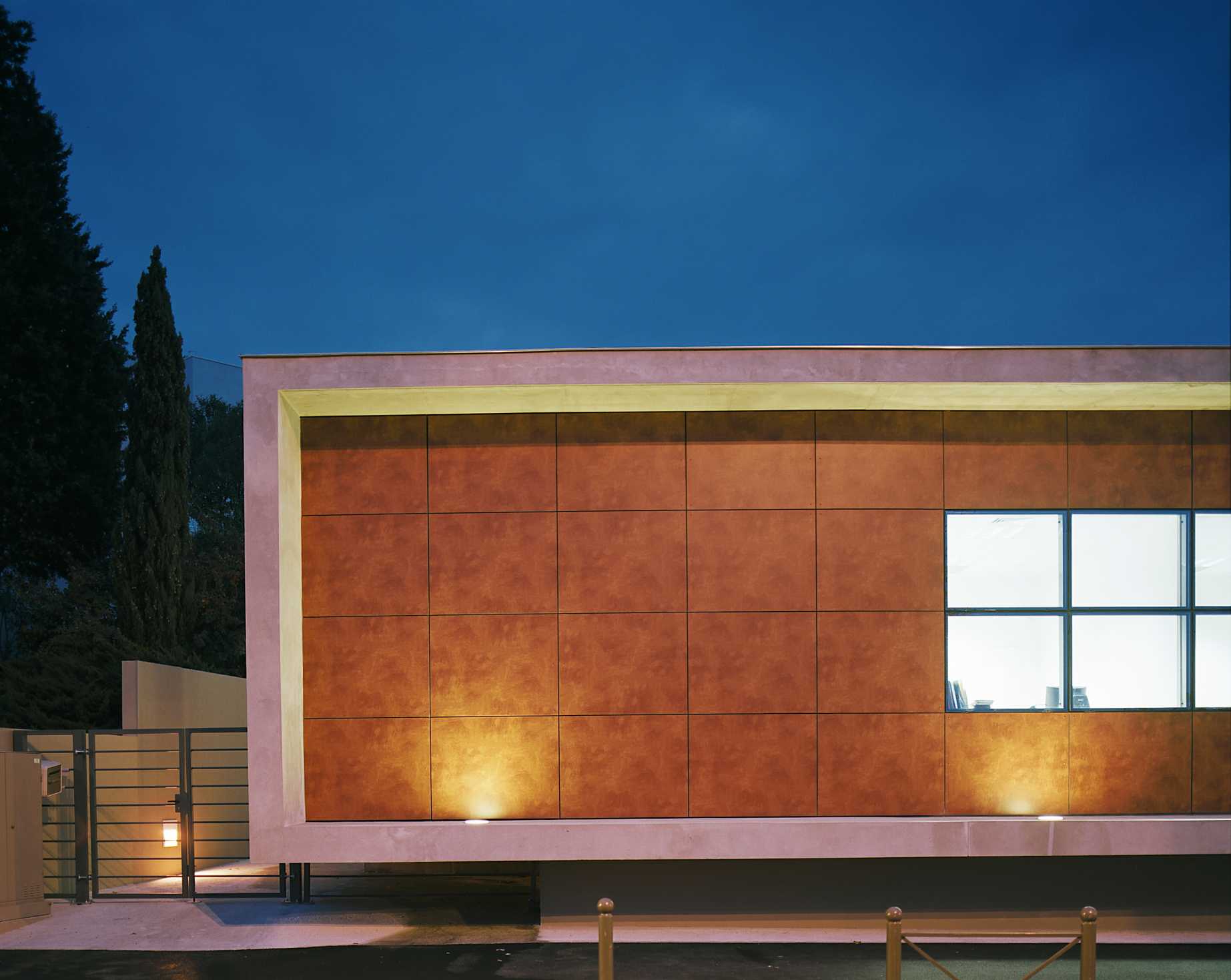

Ламинат высокого давления производится из целлюлозы с добавлением термоактивных смол. Поэтому этот материал считается экологически безопасным. Помимо этого, плиты из ЛВД пожаробезопасны, устойчивы к внешнему давлению и не разрушаются под действием атмосферных осадков и прямых солнечных лучей. Малый удельный вес позволяет поднимать панели из ЛВД на большую высоту для отделки высотных сооружений. Кроме того, ламинат обладает хорошими эстетическими свойствами и выпускается в широкой цветовой гамме.

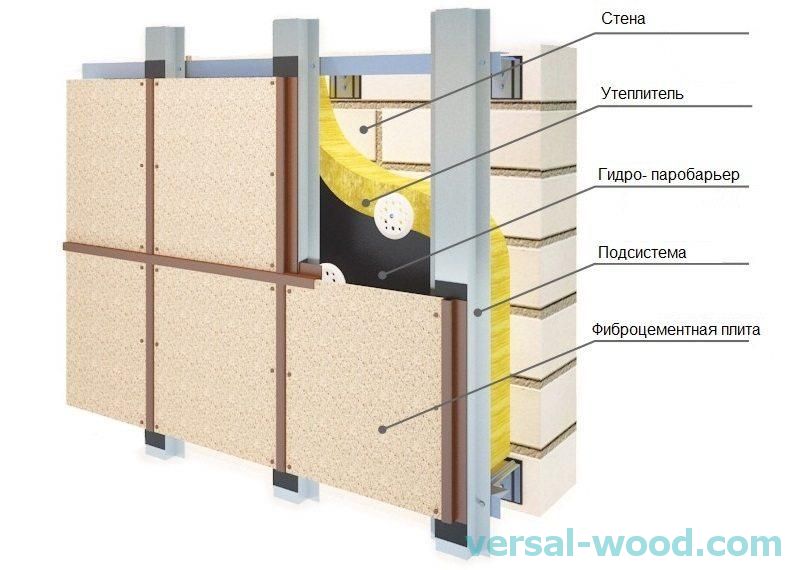

Фиброцемент используется для отделки не только жилых зданий, но и промышленных построек. Материалом для их изготовления служит цемент особого вида, производимый по принципу нанотехнологий. Это прочный материал устойчив к любым внешним воздействиям: ультрафиолету, атмосферным осадкам, микроорганизмам и т. д. Листы фиброцемента монтируются очень быстро крепежом открытого типа, что значительно упрощает задачу.

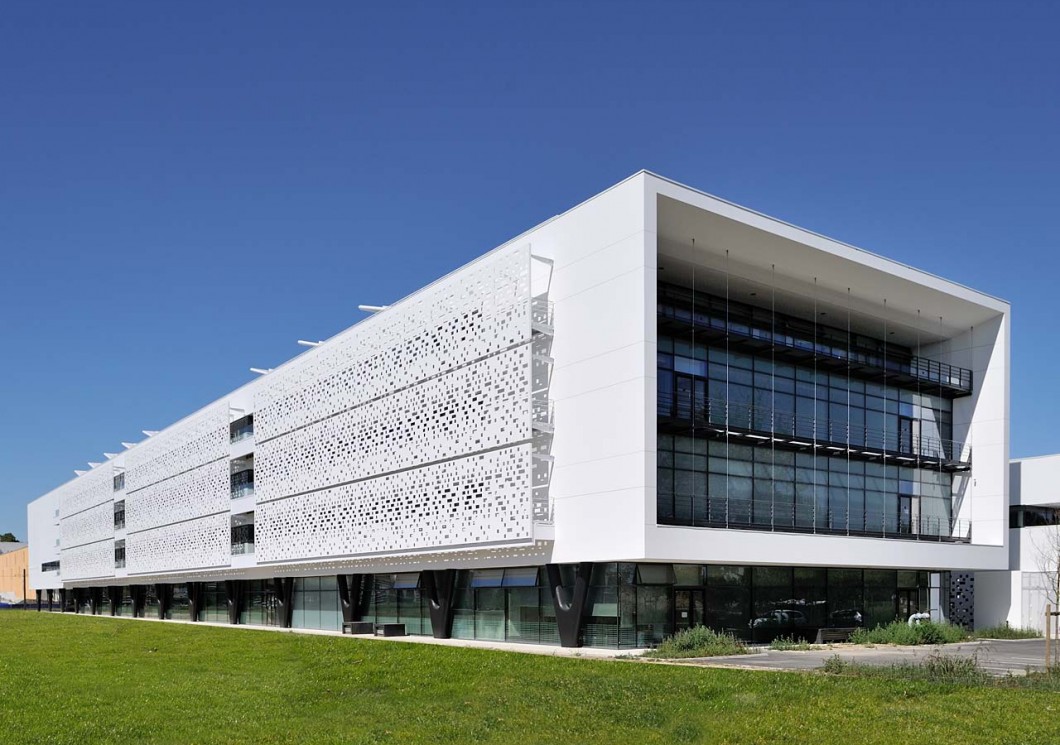

Алюминиевые вентилируемые фасады изготавливаются с применением композитных металлов. По сути, это тонкий пластик, размещенный между двумя слоями алюминия. Поэтому они являются универсальным материалом для создания облицовочного экрана поверх вентилируемого фасада. Популярность этого вида отделки сформировалась благодаря малому удельному весу, прочности, пожарной безопасности и высокому уровню шумоизоляции. Разнообразие цвета и поверхностной отделки алюминиевых накладок помогают реализовывать различные замыслы архитекторов и дизайнеров.

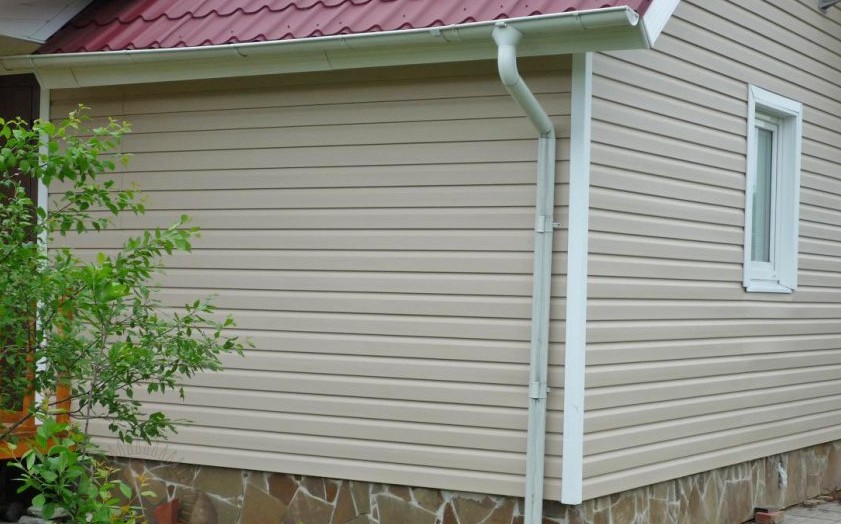

Сайдинг-панели — самый дешевый материал, которым можно оформить вентилируемые фасады. Виды сайдинг-панелей могут быть разными: виниливые, алюминиевые, деревянные или фиброцементные. Как правило, это недорогой, легко монтируемый материал, который вполне подходит для отделки частных домов и небольших строений в условиях умеренного или теплого климата.
Поэтапная технология монтажа вентилируемого навесного фасада из керамогранита
Рассмотрим более детально основные моменты технологии по устройству вентилируемого фасада из керамогранита:
Первый этап – подготовительный
Как было отмечено, фасад вентилируемый – это сложная система, поэтому инженерами и был разработан перечень всех подготовительных мероприятий, которые необходимо выполнять в строго установленном порядке. Этот порядок даже был утвержен на законодательном уровне и обобщен в санитарно эпидемиологических правилах и нормах требованиях 3.01.01-85 «Организация строительного производства».
Также необходимо побеспокоиться о безопасности людей.
Для этого необходимо:
- Установить границы опасной зоны в 3 метрах от стен здания.
- Разместить на данной границе все материалы, оборудовать мастерскую для сборки конструкций.
- Исключить работу людей в сложных погодных условиях.
- Соблюдать технику безопасности в соответствии с СНиП III-4-80.
Вполне понятно, что эти нюансы больше относятся к многоэтажному строительству. Однако если вы решили заняться обустройством вентилируемого фасада в загородном доме своими руками, не лишним будет придерживаться всех правил и норм – это обезопасит вас и жильцов от форсмажорных ситуаций.
Второй этап – разметка точек, на которых буду установлены кронштейны
Накануне основных работ по устройству вентфасада необходимо произвести разметку точек в местах, где на стене здания будут установлены опорные и несущие кронштейны для вентилируемой системы.
Разметка точек производится поэтапно:
- Изначально определите для разметки фасада маячные линии:
Нижнюю горизонтальную линию.
- Отметьте несмываемой краской те точки, на которых будут установлены опорные и несущие кронштейны на вертикальных крайних линиях.
Третий этап – монтаж кронштейнов
Инструкция монтажа подскажет, как поэтапно и, что самое главное, правильно, осуществить крепление кронштейнов:
- С помощью перфоратора пробурите отверстия в стене.
- В отверстия установите паронитовую прокладку.
- Установите несущие кронштейны. Для этого понадобятся анкерные дюбеля и шуруповерт.
Четвертый этап – обустройство ветрогидрозащиты и теплоизоляции
Данный этап предполагает выполнение следующих работ:
- Через прорези для кронштейнов нужно навесить плиту утепления.
- Навесить полотнища мембраны ветрогидрозащитной и временно ее закрепить.
- Через ветрогидрозащитную пленку и плиты утеплителя высверлите отверстия в стене. В них нужно установить специальные тарельчатые дюбеля.
- Начиная с нижнего ряда, монтируйте плиты утеплителя.
- Навешивайте плиты горизонтально в шахматном порядке. Не забывайте о том, что между плитами не должно оставаться сквозных щелей.
- При необходимости теплоизоляционные плиты можно легко подрезать обычным ручным инструментом.
- Если проект предполагает выполнение двухслойного утепления, то:
- понадобятся тарельчатые дюбеля, с помощью которых внутренние плиты нужно закрепить на стене. На плиту нужно закрепить не менее 2 дюбелей.
- Наружную плиту устанавливайте в шахматном порядке. Крепление плит аналогично предыдущему этапу.
Пятый этап – монтаж направляющих
К регулирующим кронштейнам необходимо закрепить вертикальные направляющие профили.
Для этого необходимо:
- В пазы опорных и несущих кронштейнов установить профиля.
- К несущим кронштейнам зафиксировать профиля при помощи заклепок:
- в регулируемых опорных кронштейнах профиль нужно установить свободно. Это обеспечит беспрепятственное перемещение по вертикали и, как следствие, исключатся температурные деформации.
- в местах вертикальной стыковки профилей-соседей нужно оставлять зазор не менее 8-10 мм. Это позволит исключить деформацию вследствие температурных и влажностных колебаний.
- Установите противопожарные отсечки (более подробно об этом можно узнать у специалистов).
Узнавайте более подробно, что такое подсистема для вентилируемого фасада.
Шестой этап – обустройство облицовки керамогранитом
Надеемся, что просмотр видео в конце данной статьи поможет выполнить весь процесс в строгом соответствии с проектной документацией и, таким образом, вы осуществите монтаж керамогранита самостоятельно, не прибегая к найму специалистов.
Фото: крепление керамогранита
Разберем устройство подробно в этой видео-инструкции
Заключение
Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.
