Витражное остекление фасадов (46 фото): практично и современно

Витражное остекление фасадов и его особенности

Установка стеклянного фасада начинается с вычисления площади остекления, затем монтируются каркасы, красится профиль, ставятся выбранные стеклопакеты и монтируется фурнитура. Все достаточно просто.

Особенно привлекательным выглядит сплошное витражное остекление, придающее зданию респектабельный, дорогой вид.

Витражи могут быть:

1. Теплыми — как правило, их используют для предотвращения появления мостиков холода и удержания тепла в помещении. Такие фасады ставят на утепленный балкон или лоджию, окна офисов и других мест, где часто находятся люди. «Теплую» систему можно устанавливать даже в регионах с особо холодными, суровыми зимами.
2. Холодными — используются в производственных зданиях, например, на складах. Такая конструкция не содержит никаких дополнительных вставок, поэтому меньше весит и дешевле обходится.

В зависимости от пожелания заказчика витражи могут быть прозрачными или иметь цветные вкрапления. Последний вариант зачастую применятся при оформлении куполов и крыш различных зданий. Вместо стекла вставляются предварительно изготовленные витражи любых размеров, которые можно применять как к большим, так и к малым конструкциям.

Проекты витражных систем могут быть полностью глухими или открываться в нужных местах. Что касается стекла, то оно может быть обычным, тонированным, матовым, но чаще всего используют триплекс, который имеет самые большие показатели прочности и шумопоглощения.

С витражными фасадами стильно будут смотреться как одноэтажные, так и высотные дома. Этот вид остекления уже завоевал свое призвание благодаря прочности, легкости установки и шикарному внешнему виду. Именно поэтому его можно увидеть все чаще на улицах городов и поселков.

Практичные витражные конструкции: виды остекления

Витринные фасады могут устанавливаться по разным технологиям, а также иметь множество отличий, но основная классификация происходит по типу используемого крепления.

Исходя из этого, витражное остекление может быть:

1. Стоечно-ригельное — самая популярная и при этом недорогая система. Состоит из опоры, ригелей и уплотнителей, обеспечивающих герметичность конструкции.
2. Структурное — в этом случае используется герметик или специальный клеевый состав, которым фиксируются фрагменты остекления. При этом внешняя сторона витража выглядит особенно красиво, так как швов совершенно не видно.
3. Полуструктурное — отличается от предыдущей системы методом крепления. Вместо клея используются штапики, что дает возможность устанавливать створки там, где они необходимы.
4. Спайдерное — в этом случае стекло крепится спайдерами — кронштейнами, по своей форме напоминающих небольших жучков. А все щели между ними заполняются силиконом. Такой вид витражей относится к элитным системам, которые в основном используются при строительстве коммерческой недвижимости.
5. Фальшивым — такая фальш-система используется, когда нужно стеной скрыть недостатки старого фасада, требующего ремонта. Технологически это остекление выполнить проще всего, что сказывается на его цене. При этом внешне такой фасад ни в чем не уступает другим видам витражных систем.

Такие системы в основном используются при остеклении зданий общественного назначения. В загородном доме или одноэтажных коттеджах можно выбрать фасады попроще.

Витражное остекление балконов и лоджий

Расширение функциональных возможностей и улучшение основных эксплуатационных характеристик, произошедшие благодаря использованию современных технологий при производстве витражных систем, сделали возможным их применение при остеклении балконов и лоджий. Также этому способствовал и тот факт, что цена на витражное остекление с течением времени становится все более доступной.

Использование витражного остекления балконов позволяет добиться ряда преимуществ:

• возможность выполнения работ по остеклению даже самых больших проемов, имеющих практически любую форму;
• увеличение уровня естественного освещенности помещений, примыкающих к балкону или лоджии;
• улучшение внешнего вида здания, на котором применяется витражное остекление балконов;
• возможность реализации различных дизайнерских решений по оформлению балкона или лоджии;
• высокая ремонтопригодность системы, которая достигается возможностью замены любого ее элемента.

К недостаткам применения рассматриваемой конструкции можно отнести:

• необходимость тщательного соблюдения технологии монтажа;
• сложность мытья стекол снаружи;
• свободный обзор, который доступен не только владельцу квартиры, но и с внешней стороны.

Использование современных витражных системы позволяют избавиться от большинства недостатков, либо свести их к минимум.

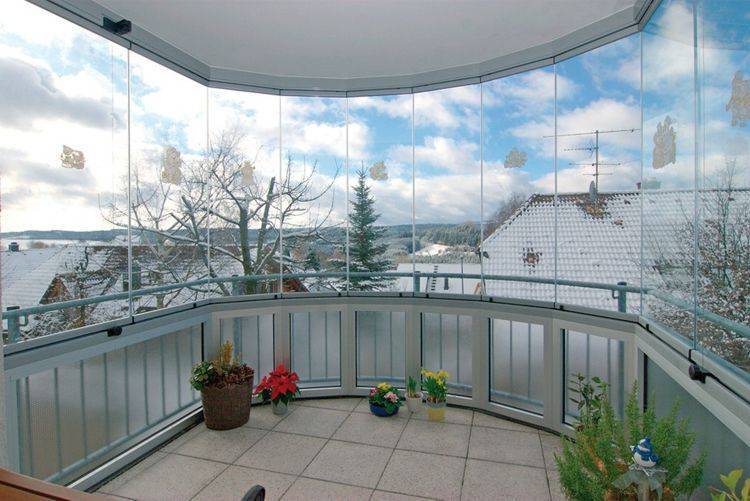

Рис. 24. Вариант безрамного остекления балкона.

Монтаж витражей из алюминия

Сложность в установке конструкции у практикующих монтажных организаций не составляет особого труда, ведь как правило монтажная схема и работа по установке ведётся по проекту, но есть нюансы в работе с широкоформатными размерами стеклопакетов, называемые (- джамбо или Jumbo)

Производство нашей компании, изготавливает необходимые закладные детали под несущие стойки конструкции, они могут быть выполнены из алюминия или из стали (особенно важно при остеклении в транспортных тоннелях, где необходимы изделия для средне и высокоагрессивной среды)

Производители алюминиевых конструкций

Мы производим витраж из стоек и ригелей различных заводов как Российского производства алюминия, так и проверенных и популярных торговых марок, из них особенно стоит выделить как наших умелых мастеров алюминиевого литья профиля и комплектующих, так и Европейских, к примеру мы составили таблицу стоимости производителей, по соотношению цена/качество в следующем хронологическом порядке:

• Schüco (Шуко)
• Raynaers
• Wicona
• Alutech
• New-tec
• Almo
• Krauss

Конечно не всегда от производителя профиля зависит залог успеха конструкции при сборке в цеху – однако сечение и геометрия готовой конструкции при переработке и установке имеет ключевую роль на этапе приёмки и сдачи работ под ключ, тем более гарантия у современных заводов с именем более чем достаточная.

Стоимость систем остекления из Европы значительно отличается от Российских производителей не только по закупочной стоимости на стойки и ригели, но и относительно комплектующих для сборки конструкций и врезки фурнитуры, может иметь ряд сложностей при переработке на производстве.

Компания “Оптима Фасад” имеет необходимое оборудование и цех по переработке конструкций и сборке стеклопакетов, который позволяет в течении 3-4 дней изготовить витражное остекление для фасада любой сложности.

Современное витринное остекление: его преимущества и недостатки

Фасадные конструкции с витражами могут использоваться там, где сложно поставить деревянные или пластиковые окна. Кроме того, такая система постоянно совершенствуется, в связи с чем их популярность растет, а сфера применения с каждым годом расширяется.

Какими же достоинствами обладает витражная система:

• Экономия денежных средств — это объясняется тем, что не нужно использовать подъемники, время выполнения работ не растянуто, а сама система не нуждается в каком-то особом уходе или обслуживании;
• Прочность конструкции — несмотря на свою кажущуюся хрупкость, витражные системы обладают отличный ударопрочностью (например, тот же триплекс спокойно может выдержать удар в 70−80 кг);
• Простота установки, обслуживания и ремонта — при повреждении какого-либо элемента системы нет необходимости разбирать ее полностью, достаточно просто заменить или отремонтировать нужный фрагмент;
• Долгий срок эксплуатации — такие конструкции вполне могут служить верой и правдой около 65−70 лет, а то и дольше;
• Устойчивость к атмосферным осадкам и внешним воздействиям;
• Высокая пропускная способность естественного света;
• Экологичность материала;
• Тепло- и звукоизоляция;
• Респектабельный и современный внешний вид.

Несомненно, учитывая такие характеристики, витражи все больше набирают популярность и завоевывают сердца потребителей.

Но и у такого вида остекления есть свои недостатки:

• Восприимчивость витражей к сильному ветру — эта особенность ограничивает использование системы в высотных зданиях, так как на высоте увеличивается риск попадания конструкции под повышенную ветровую нагрузку;
• Неустойчивость при сейсмической активности — в связи с этим нельзя применять такой вид остекления в местах, где бывают землетрясения;
• Сложности при мытье стекол с внешней стороны, особенно если в доме несколько этажей;
• Невозможность создания выпуклых криволинейных поверхностей;
• В некоторых случаях немалая стоимость за установку.

Впрочем, эти недостатки все равно не мешают использовать витринное остекление в частном и общественном строении зданий.

Минусы витражного остекления

Ни один строительный материал или конструкция не обходится без недостатков. Имеются они и у витражного остекления. Главными являются следующие:

• относительно высокая стоимость материалов и работ. Несмотря на то что, благодаря современным разработкам, стоимость системы в последние годы несколько снизилась, все-таки она по-прежнему используется, главным образом, на коммерческих объектах и там, где заказчик готов вложить серьезные финансовые средства для достижения удобства, комфорта и привлекательного внешнего вида;
• невозможность создания неплоских криволинейных поверхностей, например, сферических, из-за недостаточной прочности алюминиевого профиля;
• нестабильность системы витражного остекления при высокой ветровой нагрузке, а также в районах с сейсмической активностью. Данный недостаток серьезно ограничивает использование рассматриваемой системы в высотных зданиях, где она может подвергаться воздействию повышенной ветровой нагрузки. Также не допускается использование панорамного остекления в сейсмически активных регионах, но таких мест относительно немного;
• сложность мытья фасада с внешней стороны. Большие стекла, выступающие в роли ограждающей конструкции при витражном остеклении, невозможно мыть изнутри. Поэтому приходится заниматься этим снаружи, что достаточно проблематично. Проблема усугубляется при наличии нескольких этажей – в таком случае требуется приглашение промышленных альпинистов или использование подъемной техники.

Перечисленные недостатки панорамного остекления не настолько значительны, чтобы помешать все более широкому его применению.

Рис. 10. Мытье витражных стекол.

Конструкции витражного остекления фасадов: подбираем варианты

Дома с витражным остеклением прекрасно выглядят как в днем, так и вечером

На самом деле, это не совсем так, многие системы остекления достаточно демократичны по стоимости, все зависит от выбранной технологии:

стоечно-ригельное остекление – наиболее экономная, надежная и распространенная система, которую можно установить в различной наклонной плоскости. В этом случае несущий каркас монтируют из вертикальных стоек, к которым крепятся горизонтальные ригели. Стеклопакет зажимают с помощью резиновых уплотнителей между смонтированной конструкцией и внешним профилем. Чтобы снизить различимость прижимных элементов, их декорируют специальными крышками, имеющими разнообразные оттенки и формы

Схематичное изображение системы стоечно-ригельного остекления

• стоечно-ригельная полузакрытая система – отличается от вышеописанной использованием специальных прижимов, похожих на планки, для наружной фиксации стеклопакетов
• структурное остекление фасада – система, позволяющая получить сплошное стеклянное покрытие, при котором все несущие элементы оказываются невидимыми. Для этого стекло к каркасу крепится точечным методом с использованием высокопрочного герметика. Стоимость установки такой системы достаточно высокая из-за дороговизны материалов

Схематичное изображение системы структурного остекления фасада

полуструктурное остекление – система, при которой одновременно используются и прижимные элементы, и силиконовые герметики, такая комбинация позволяет снизить стоимость работ

Схематичное изображение системы полуструктурного остекления

спайдерная – элитная система витражного остекления, позволяющее получить особо прочное, практически монолитное стеклянное полотно. Свое название получило из-за выполненных из особопрочной легированной стали специальных кронштейнов, внешне напоминающих пауков, которыми фиксируются стеклопакеты.

Кронштейн спайдерной системы остекления фасадов

Витражное (витринное) остекление также активно используется для оформления садовых павильонов, беседок и террас – это придает строениям воздушный, легкий, буквально невесомый вид, при этом обеспечивая надежную защиту от осадков и ветра.

Преимущества остекления витражами

• Новые технологии позволяют выполнить витражное  фасадное остекление разных форм, включая – геометрически сложные
• Остекление для отделки фасадов при проектировании зданий позволяет уменьшить риски в случае стихийного бедствия
• Стоимость работ по отделке фасада из стекла, в случае стоечно-ригельной системы уменьшает затраты (экономит время)
• Системы остекления выдерживают ветровые и снеговые нагрузки, перепад температуры, не подвержены выветриванию, сохраняя прочность  долгие годы эксплуатации
• Привлекательный вид длительное время, покраска в любой цвет по RAL
• СОвместимы с другими конструкциями из стали и вентилируемыми фасадами

Любой проект и его реализация требует проработки технической части и составляющих для качественной последующей установки, тем более наша компания готова предложить следующие услуги в комплексе:

Услуги Оптима Фасад

1. Проектирование КМ и КМД
2. Геодезическая съемка
3. Проведение экспертизы и испытаний
4. Построение модели здания для фасада
5. Переработка конструкций
6. Изготовление стеклопакетов
7. Сборка витражей и входных групп в их составе
8. Устройство зенитных конструкций
9. Установка светопрозрачных конструкций

Мы имеем квалифицированный персонал и современный цех для изготовления не только  витражей или окон из алюминия, но и выполняем работу в установке и сборке панорамного и квантового остекления, сложных геометрических фигур и трапеций из стекла, проводим шеф-монтаж изделий или переработку на давальческом материале, так как остекление бывает:

Виды остекления

1. Витражное
2. Безрамное
3. Теплое
4. Холодное
5. Структурное
6. Спайдерное
7. Панорамное

Помимо всего прочего, конструкции стоечно-ригельное остекление могут быть выполнены снаружи и внутри зданий, иметь сложную форму стеклопакетов а при устройстве противопожарными конструкциями, менять форматы закладных деталей стоек и ригелей, стеклопакетов и монтажного комплекта при установке.

У нас в отделе продаж также можно заказать готовый алюминиевый профиль для сборки конструкции, тем более всегда в наличии 6 метровые стоечные профили, ригели и комплектующие для данного типа конструкций, что позволит вам не тратить время в ожидании продукции с завода и уже на следующий день получить необходимый вид профиля для остекления.

Когда используется остекление фасадов зданий

Витринное остекление еще иногда называют панорамным. Устанавливаться оно может изнутри помещения, поэтому подобные работы могут проводиться в любое время без учета погоды и применения подъемных устройств.

Сегодня витражи уже стали прямыми соперниками пластиковых окон. Они более легкие по весу, модно смотрятся и не нуждаются в усиливающих профилях.

Стекло обычно используется обычное или же одинарные или двухкамерные стеклопакеты разных форм и размеров. Внешнее стекло может быть закаленным, а внутреннее — изготовлено из триплекса.

В каких случаях используется витражное остекление:

• Когда нужно выделить вход в здание — как правило, такая необходимость возникает у торговых центров, театров, ресторанов и других общественных мест, где хотят привлечь посетителей (через стекло можно рассмотреть товар или увидеть помещение изнутри);
• Есть необходимость частично или полностью заполнить фасад, выделяя какую-либо часть здания;
• Для обустройства оранжереи или зимнего сада — витраж создает ощущение бесконечности и позволяет любоваться красотой оазиса всем желающим;
• В качестве защиты балкона от внешнего воздействия атмосферных осадков, уличного шума и пыли.

В частном доме витражное остекление зачастую используют, когда жилье надежно скрыто от посторонних глаз или находится в уединении. В этом случае через прозрачные стеклянные стены в дом проникает много света, а также отлично видно всю красоту окружающей природы.

Панорамные витражи прекрасно подходят и к террасам, беседкам или павильонам, расположенным на придомовой территории. Такое оформление придает зданию не только привлекательный вид, но и защищает от осадков.
