Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.
Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Схема прямого подключения
У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.
Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.
При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.
На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна
В этом режиме он достигнет своего наибольшего КПД
В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.
Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

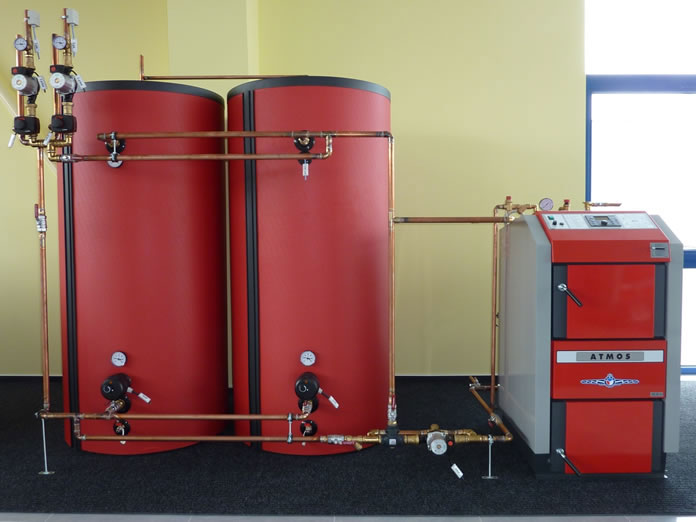

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.
Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.
Можно ли устанавливать такой подогрев: законно ли это?
Получить разрешение на проведение водяного отопления в многоквартирном доме бывает непросто. Связано это с тем, что такой обогрев достаточно опасен для эксплуатации из-за высокой угрозы затопления нижних этажей.
Важно
Чтобы обойти все преграды, жильцы стараются проводить монтаж путём подключения системы к стоякам отопления. Это грубое нарушение законодательства, поэтому лучше всего получать официальное согласие и действовать в рамках, установленных СНиП.. Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети
Такое автономное отопление должно быть прописано в проектной документации
Согласно СНиП, систему обогрева квартиры можно изменить путём подключения водяного пола только при согласовании модификации с представителями ЖКХ и конторы теплосети. Такое автономное отопление должно быть прописано в проектной документации.
Официальное оформление занимает много времени и сил. Но полностью сделанное по нормам водяное отопление позволяет спокойно и без проблем пользоваться им на законных основаниях, даже продавать жильё без дополнительного сбора документов и разрешений.
Подготовка поверхности
Все старое покрытие пола в доме необходимо снять до основания, подготовив его тем самым для монтажа. После этого требуется проверить уровень перепадов по горизонтали. В том случае, если имеются отклонения более 10 мм, их необходимо нейтрализовать своими руками для последующей укладки остальных составляющих.
На подготовленную поверхность нужно уложить один слой гидроизоляции. После этого требуется закрепить демпферную ленту. Благодаря ей тепловое расширение пола будет увеличено при любом его нагреве.
При использовании водяного теплого пола демпферная лента должна быть уложена не только по периметру, но и между контурами. Эта лента используется и на устройстве полотенцесушителя.
Также в качестве дополнительной теплоизоляции основания пола рекомендуется использовать утеплители. То, как именно утеплять основу, зависит от типа пола:
- в случае с обычным теплым полом нужно просто добавить вспененный полиэтилен, который имеет отражающую поверхность, на подложку пола;
- в случае с хорошо отапливаемыми помещениями рекомендуется использовать листы из пенополистирола и экструдированного пенополистирола с максимальной толщиной 20-50 мм (возможна замена другим утеплителем с достаточной толщиной);
- в помещениях на первом этаже в домах с неотапливаемым подвалом необходимо дополнительно использовать насыпь керамзита и лист пенополистирола толщиной 50-100 мм.
Для системы теплого водяного пола существует множество специализированных утеплителей. Они сделаны так, что сохраняют максимально возможное количество тепла независимо от внешней температуры. Также в них изначально предусмотрены каналы для укладки труб теплого пола своими руками.
Выбор и подготовка труб
Теплотехнический расчет
В теплых полах трубам отводят основную роль, поэтому важно, из чего они сделаны. От этого зависят характеристики изделий
Перед применением нужно обратиться к специалистам, чтобы сделать теплотехнический расчет системы с учетом:
- условий использования;
- требуемой температуры;
- показателей проводимости стенок труб из отдельных материалов;
- восприимчивости к теплу финишного покрытия.
Трубы рассчитывают по длине, готовят к ним различные фитинги и соединительные детали.
Материалы изготовления труб
Медные трубы — оптимальный вариант для отопительной системы. Пластичный и прочный материал без проблем изгибается при укладке. На практике такие изделия используют редко, так как они стоят дорого, требуется оборудование для пайки и соединения.
Другие материалы:
- нержавеющая сталь;
- сшитый полиэтилен;
- металлопластик.
Трубы из нержавейки выполняют с гофрированными стенками, поэтому изделия относят к категории повышенной прочности. Как и медные, используют редко из-за высокой цены.
Металлопластиковые относят к самым распространенным вариантам для укладки теплого пола. Трубы стойко сопротивляются коррозии, внутри не откладываются отложения солей.
Строение стенки — три слоя:
- внутри сшитый полиэтилен;
- средний — металлизированный алюминий;
- последний — полимерный пласт PEX.
Сшитый полиэтилен относят к новым материалам. Принцип соединения в том, что молекулы углеводорода связываются за счет поперечных связей. Пространственная решетка позволяет выдерживать значительные нагрузки, противостоять агрессивной среде.
Расчет количества

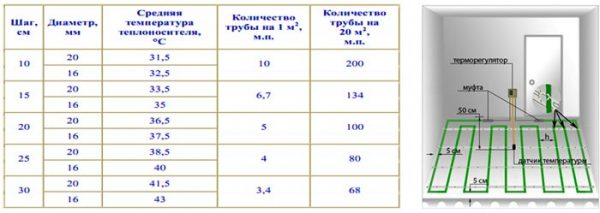

Есть специальные таблицы в справочниках строителя для определения длины труб в зависимости от шага расположения. Значения приводятся точные, но для правильности необходимо для каждого показателя применить коэффициент 1,1.
Усредненные данные для расчета:
- при шаге укладки 100 мм примерно на квадрат идет 10 п. м трубы;
- шаг 150 мм — 6,7 п. м;
- шаг 200 мм — 5 п. м;
- шаг 250 мм — 4 п. м.
Комплектующие
Элементы требуются для монтажа, подсоединения и управления системой. Трубопроводы фиксируют специальным крепежом, например, якорными скобами, планками для пристыкования труб к помпе, другими монтажными кронштейнами и пластинами.
Список необходимых комплектующих:
- евроконус для соединения с гребенкой;
- термоголовка с датчиком погружения;
- сервопривод для координации движения теплоносителя;
- расходомер для коллекторного узла;
- детали подключения помпы и сборки распределительного устройства;
- трехходовой клапан-смеситель;
- ниппели и ниппели-переходники.
Понадобятся трубные фитинги, коллекторные тройники, воздухоотводчики, дренажный и запорный кран. Приобретают сервомотор для смесителя, накладной термостат, кронштейн для установки гребенки.
Теплый водяной пол – главные отличия от других видов отопления
Существующие на сегодняшний день системы отопления «теплый пол» делятся на два подвида: электрические и водяные. По способу применения такие системы могут выступать в качестве основного источника обогрева помещений или быть вспомогательным отопительным оборудованием. Нередко электрические нагревательные элементы используются для локального обогрева технологических помещений, балкона, лоджии, ванной комнаты и санузла. Напротив, водный отопительный контур может быть уложен по всей квартире или использоваться в одной из комнат, к примеру, в детской комнате.
Такой вариант обогрева обычно выбирается в угловых комнатах, где высока вероятность появления холодных зон. Благодаря своему принципу действия такой вариант подогрева способен обеспечить максимально комфортный температурный режим. Несмотря на то, что в сравнении с другими способами отопления водяной теплый пол имеет свои плюсы и минусы, в общем контексте этот вид обогрева заслуживает большего внимания. В любом случае, всегда есть в бытовой обстановке аспекты и ситуации, позволяющие оценить преимущества системы, или наоборот, свидетельствующие о техническом несовершенстве выбранного варианта.
К примеру: что бы сохранить нормальную циркуляцию в системе домашнего отопления, используя технологию подогреваемые полы, потребуется монтаж не только трубопровода, но и установка дополнительного оборудования. Циркуляционный насос, коллектор – смеситель, целый набор трехходовых клапанов (по числу водных контуров), все это является обязательными атрибутами и аксессуарами в данном случае, вне зависимости от отапливаемой площади. Наличие специальных приспособлений позволит избежать падения давления теплоносителя в центральном отопительном контуре, предотвратит перебои с циркуляцией горячей воды бытового назначения.
Следует помнить так же, что подобная система запрещена для установки в многоквартирном доме, который изначально рассчитывался на централизованное теплоснабжение. Для жителей частного сектора и владельцев загородных домов, наоборот, такой вариант предпочтительнее традиционных вариантов обогрева.
Необходимо знать, что бы реализовать в своем доме или в квартире такой вид отопления, потребуются немалые затраты, связанные с большим объемом работы и расходными материалами. На рисунках – схемах показан температурный режим внутри помещения, достигаемый в результате использования тепловой завесы и при работе подогреве напольного покрытия системы.
Наглядно видно, на основе какого принципа осуществляется обогрев внутреннего пространства. В случае с водяным полом, источник тепла расположен в нижней части помещения. За счет этого тепловая энергия равномерно распространяется по всей площади пола, передавая воздушным массам, циркулирующим внутри жилого помещения необходимое тепло. При использовании радиаторного обогрева, в процессе которого за счет конвекции происходит внутренний воздухообмен, пол является самым холодным местом в жилом помещении.
Недостаточный обогрев, особенно в угловых комнатах и с большой застекленной поверхностью, компенсируется установкой дополнительных нагревательных приборов. Водяной пол полностью способен решить эту проблему, равномерно отапливая весь внутренний объем помещения
Немаловажной является и эстетическая сторона вопроса. Отсутствие радиаторов отопления положительно сказывается на качестве интерьера жилых помещений
Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате.
Виды стяжек для теплого водяного пола
Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:
- сухая;
- полусухая;
- мокрая.
Водяной теплый пол.
Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.
При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.
Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.
Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.
Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.
У этого способа выполнения стяжки два существенных минуса:
- Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
- Плохая проводимость тепла от труб к полу.
Отличие по материалу изготовления
Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.
Чаще всего применяют такие варианты:
- бетон – его можно заказать или сделать;
- раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
- готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.
При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.
Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания
Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.
Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.
Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций
Водяной теплый пол
Большое расстояние между линиями кабеля может стать причиной появления холодных зон на поверхности пола.
Монтаж водяного теплого пола по последовательности его укладки похож на монтаж электрической системы теплый пол. Но различие у них тоже большое, ведь полы подчиняются разным законам физики. Если нагревательный кабель электрических полов имеет одинаковую температуру по всей его длине, то про отопительные трубы этого сказать нельзя.
Нагрев воды способен происходить при помощи разнообразных нагревательных приборов: газовых и электрических котлов, жидкотопливных и твердотопливных котлов и других. Вода будет иметь максимальную температуру сразу же после выхода из нагревательной камеры котла в систему отопления. В период циркуляции по трубам теплоноситель отдает свое тепло, а значит, вода к котлу будет возвращаться остывшая. То есть на входе и выходе циркуляционной системы теплых полов всегда разная температура. Чтобы избежать неравномерного обогрева помещения, монтаж водяной системы нужно делать правильно, соблюдая все советы и правила.
Укладка теплого водяного пола может проводиться по бетонной или настильной системе монтажа. Бетонная система монтажа пользуется самой большой популярностью из-за низкой стоимости установки. Эта система состоит из несколько этапов. Последовательность производимых работ и изоляционные материалы необходимы такие же, как и при установке электрической системы теплый пол. Нагревательным трубам водяного теплого пола не страшен перегрев, чего не скажешь об электрическом кабеле.
Укладка труб при монтаже водяного теплого пола
Устройство водяного теплого пола.
Под изготовление водяного теплого полы лучше всего подходят медные трубы. Они довольно прочны и обладают хорошей теплопроводностью. Однако в силу их дороговизны предпочтение отдают металлопластиковым трубам. Трубы из ПВХ — самый неудачный вариант для водяных полов, хотя и цена у них очень низкая.
Укладку труб нужно делать в правильной последовательности, без больших изгибов и переломов. Следует применять арматуру, размер ячеек которой равен 10-15 см, а диаметр — 4-5 мм. Армирующая сетка не годится, так как теплый водяной пол имеет приличный вес. Трубы крепятся к полу с помощью хомутов и дюбелей. Их шаг укладки можно делать разным, но нежелательно делать расстояние между трубами больше 4 м. В противном случае КПД отопительной системы значительно снизится, и на полу образуются холодные полосы (участки пола с низкой температурой).
Правильно установить трубы для водяного пола можно, используя разные способы:
- бифиляр или спираль;
- спираль со смещенным центром;
- параллельный способ (змейка);
- меандр (двойная змейка).
Судить о том, какой из вышеперечисленных способов укладки труб самый эффективный, сложно. Каждый имеет преимущества и недостатки. При монтаже пола нужно учитывать некоторые факторы. Это положение дверей и оконных проемов, конструкция стен и другие места, в которых должны проходить трубы с более горячей водой (теплоносителем).
Принцип действия регулируемого узла — коллектора.
Длинна петель труб водяного пола не должна превышать 100 м каждая. Если этим правилом пренебречь, то теплый пол не будет работать на полную силу из-за значительных гидравлических потерь. На 1 кв.м поверхности пола помещения уходит примерно 7 погонных метров греющих труб в зависимости от расстояния между ними.
И подающая, и обратная стороны труб подключаются к коммутирующему (коллекторному) шкафу. Шкаф можно установить в предварительно вырубленную в стене нишу или сделать накладным (открытым).
Коллекторный шкаф предназначен не только для размещения труб, при помощи которых отопительная система подключается к основному контуру отопления. В него также помещаются вентили, которые позволяют отключить теплоноситель и регулировать температурный режим в комнате.
Дороговизна такой отопительной системы оправдывается удобным процессом эксплуатации. Для того чтобы исключить допустимые утечки теплоносителя, перед тем, как установить цементную или бетонную стяжку, необходимо произвести тщательную гидравлическую проверку всей системы.
Кроме ручных кранов могут быть использованы специальные электрические вентили. Они будут реагировать на сигналы, которые посылаются от термодатчика. Термодатчик проектируется точно так же, как в электрических теплых полах.
Прежде чем подключать обогреваемую напольную систему к централизованному отоплению, необходимо получить разрешение от ЖКХ и теплоснабжающих организаций.
Выбираем теплый пол для конкретных условий
Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.
Какой пол можно использовать если в помещении предполагается заливка стяжки
Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.
Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности
Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.
Нанесение клея на маты для укладки керамической плитки.
Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.
Какой теплый пол использовать под ламинат, линолеум и ковролин
Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.
Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.
#1. Если теплый пол – лишь дополнение к основной системе отопления.
Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.
#2. Если теплый пол – единственный источник тепла морозной зимой.
В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.
Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.
Материалы для водяного теплого пола
Труба
Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания
Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм
Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.
Коллектор (распределительный шкаф)
Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.
Важные моменты.
Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других
Это важно, т.к. разные помещения по разному прогреваются
У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.
Утеплитель
Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.
Фитинги и расходники
Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.
- Для монтажа оконцовок труб берутся «евроконусы».
- Для утепления труб — изоляция из вспененного полипропилена.
- Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
- Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
- Гидроизоляционная пленка.
- Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
Технология монтажа монолитного теплого пола
После демонтажа половых конструкций – стяжки или деревянных лаг – основание следует очистить и выровнять под укладку теплоизоляционных плит. Трещины в перекрытии и по углам заполните раствором, бугры и наплывы сбейте. Вынесите мусор и максимально уберите пыль (в идеале – специальным строительным пылесосом).
Пошагово технология устройства теплых полов в жилой квартире выглядит так:
- Железобетонное основание покройте глубокопроникающей грунтовкой с целью обеспыливания. Землю под первым этажом частного дома следует утрамбовать и выполнить бетонную подготовку толщиной 4—5 см.
- Расстелите полотна гидроизоляционной пленки с нахлестом 10 см, проклеивая стыки скотчем. Минимальный напуск на стены считается так: толщина утеплителя + высота будущей стяжки.
- Уложите термоизоляционные плиты и оклейте стены по периметру комнаты демпферной рантовой лентой на высоту стяжки.
- Выполните греющие контуры из труб согласно выбранной схеме раскладки. Закрепите их пластиковыми фиксаторами к утеплителю с шагом 30—40 см. Второй вариант – фиксировать трубы одноразовыми хомутиками к кладочной сетке.
- Присоедините подводки к коллектору либо к термостатическому вентилю с головкой RTL, но к существующему отоплению не подключайтесь. Закачайте в контур воду для проверки герметичности системы.
При использовании регулирования с помощью термоголовок RTL длина трубопровода в контуре не должна превышать 60 м, иначе комната прогреется неравномерно. Испытание на герметичность проведите рабочим давлением 3 Бар в загородном доме и 6—7 Бар в квартире с централизованным теплоснабжением. Выдержите указанное давление в течение 24 часов.
Убедившись в герметичности соединений, переходите к заливке стяжки, не опорожняя контуров. Минимальная толщина цементно-песчаного монолита – 5 см, максимальная – 10 см. Чтобы в процессе приготовления раствора не ошибиться в пропорциях, рекомендуется работать с готовой сухой смесью для заливки полов, содержащей пластификатор.
Дальнейшие работы по подключению теплых полов к существующей отопительной сети ведутся спустя 20—28 дней (точный период застывания указан на мешках строительной смеси). Контуры присоединяются согласно выбранной схеме, после чего настилается финишное покрытие. Наглядно технология монтажа напольного обогрева показана в видеоролике.
