Процесс и правила врезки труб
При выборе метода врезки в водопроводную трубу нужно отталкиваться от ее материала. В наши дни водопроводные системы сооружаются из пластиковых, металлических , металлопластиковых и немного реже из чугунных труб. Для того чтобы осуществить врезку нужно получить отверстие.
Естественно, что при выполнении этих работ под давлением, из трубы пойдет вода. Поэтому для работы используют особые хомуты устройство которых зависит от материала, из которого изготовлены трубы.
Есть два общих правила, которые необходимо соблюдать при врезке:
- Диаметр сверла должен быть равен диаметру врезаемой трубы
- Диаметр врезаемой трубы должен быть меньше диаметра той, в которую она врезается.
Способ врезки в магистраль напрямую зависит от вида водопровода. Самым распространенным методами являются сварочное соединение и применение хомутов. Хомуты нужны в тех случаях, когда врезка под давлением в водопроводную трубу либо когда нет возможности разреза магистрали. Проведения работ на водопроводе сконструированным из полиэтиленовых труб исключают использование газо и электросварки.

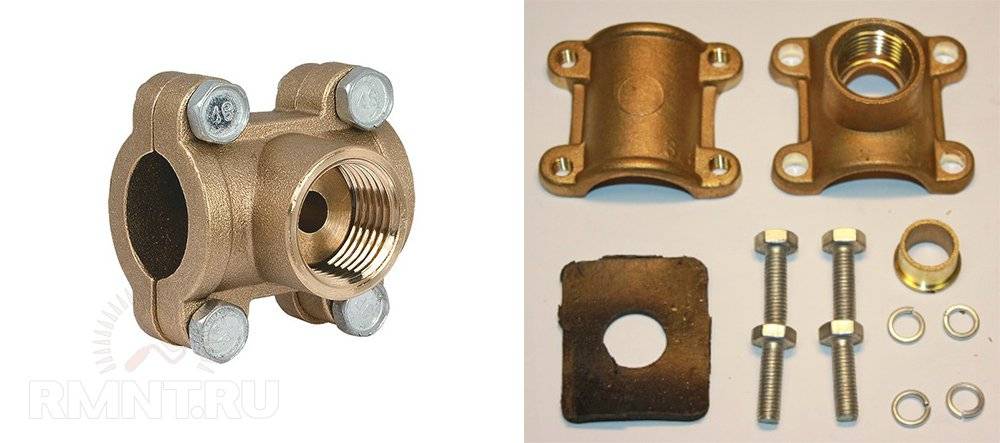

Конструкция и конфигурация хомутов бывает самая разная. Но наиболее востребованные являются:
- хомут-обойма – его использование для врезки в водопроводную магистраль возможно только в том случае когда она не находится под давлением. Конструкция хомута состоит из пары деталей, одна из которых имеет резьбовой отвод. Хомут зажимается болтами и может быть как пластиковым, так и металлическим;
- седловой хомут – используется для врезки под давлением в трубопровод из пластика, металла или асбестоцемента. На трубопроводе он должен крепится при помощи кронштейна. Как првило данный хомут изготавливается из металла и оснащен запирающей пластиной или специальным механизмом;
- засверловочный хомут – необходим для врезки в трубу, которая находится под давлением. В дополнение к нему могут идти насадки и поворотные разъемы. Для монтажа хомута на стальную, пластиковую или чугунную трубу необходимо использование специального оборудования;
- электросварной хомут-седелка – в его устройство входит поворотно-затворный механизм. В дальнейшем его можно использовать в качестве регулировочной или запорной арматуры. Применяет для врезки в трубопровод сконструированный из пластиковых труб. Конструкция хомута включает в себя нагревательную спирать и фрезу для получения отверстия. Корпус этого хомута делается из специального пластика и для его монтажа необходимо использование дополнительного оборудования.
Если применяется сварка, к трубе приваривается резьба или дополнительная муфта, на эти элементы соединения впоследствии будет посажен корневой кран. Водопровод в этот момент не должен быть отключен и вода не должна быть спущеной.
Пошаговая врезка во внутреннюю сеть
Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.
Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.
Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.
На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.
На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).
Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.
Если диаметр отверстия не больше 1/3 диаметра трубы, тогда его высверливают специальным приспособлением. Он времени присоединяется к крану. Если отверстие готово, кран закрывается, устройство демонтируется. К установленному крану монтируется труба отвода.
Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.
Что потребуется для врезки в металлический водопровод
Для того чтобы врезать отвод в металлический (стальной, чугунный) внутренний водопровод, потребуется такое приспособление, как седельный хомут со сверлом. Хомут разборный — его части для закрепления на участке трубы фиксируются при помощи болтов. В зависимости от модификации седелки, хомут может продаваться в сборе с трещоткой, блокировочными болтами и промывочным краном.
Данные блоки присоединяются к хомуту с использованием уплотнительных прокладок из резины. Кроме того, уплотнители толщиной до 12 миллиметров используются в местах прилегания хомута к поверхности трубы. В случае необходимости резина приклеивается непосредственно к прижимному устройству, что даст возможность контролировать точное положение прокладки во время монтажа седельного хомута.
Совет по выбору хомута: при покупке приспособления изучите состояние сварного шва в месте присоединения штуцера. Некачественный шов может привести к образованию свища.
Некоторые мастера-профессионалы и вовсе советуют выбирать не сварной, а клёпаный хомут. Кроме того, постарайтесь подобрать хомут соответствующего диаметра, в противном случае придётся подкладывать толстый слой уплотнителей.
Врезка во внутренний водопровод
Если предстоит врезка в старую стальную водопроводную трубу то традиционным методом является монтаж отвода с помощью приваренного тройника. Объем работ при этом достаточно велик, так же, как и возможные трудности при монтаже. Необходимо произвести сложные манипуляции, чтобы тройник удачно врезался в трубопровод. Но такие трубы становятся редкостью и использование сварки не актуально.
При подсоединении к трубе из пластика или его производных выпиливается участок трубы по размеру вставляемого тройника. Но и в этом случае могут возникнуть неудобства из-за близкого расположения трубопровода к стене.
Схема врезки во внутренний водопровод.
Врезка с помощью криволинейного фланца
Существует более простой способ монтажа отвода, не требующий разрезания водопровода. Для этого требуется отрезок трубы с патрубком того же диаметра, как и трубопровод. Отрезок разрезается вдоль с таким расчетом, чтобы его половина с патрубком плотно ложилась на трубу водопровода в качестве его второй стенки.
Врезка с помощью криволинейного фланца.
После высверливания отверстия по диаметру патрубка на него накладывается полученная заготовка. Место соединения смазывается невысыхающим герметиком, который можно приобрести в автомагазине.
Смонтированный таким образом криволинейный фланец стягивается двумя хомутами по сторонам от патрубка. Необходимо, чтобы герметик стал выступать из-под краев накладки. В дальнейшем к патрубку стыкуется остальная часть трубопровода.
Подсоединение с использованием седелки
На рынке сантехнической арматуры сейчас существуют приспособления, с помощью которых возможно произвести врезку практически при любых условиях монтажа. Это специальные седелки, адаптеры и так далее.
Монтаж седелки для труб.
С помощью седелки можно врезаться в трубопровод, не сбрасывая давление воды. Седелка представляет собой хомут из двух частей. С помощью болтов она плотно обжимает трубу с двух сторон. К ней присоединяется проходной кран с помощью фланцевого или резьбового соединения.
Отверстие диаметром не более 1/3 диаметра трубопровода высверливается с помощью специального сверлильного приспособления. Его временно присоединяют к проходному крану. После высверливание прохода кран перекрывается и сверлильное устройство снимается. К крану монтируют трубу отвода.
Для домовых подключений сегодня используют седелки с встроенной фрезой и клапаном. Такие приспособления монтируются с помощью муфтовой сварки, остаются неразъемными и необслуживаемыми. Они устанавливаются на трубопроводы с давлением воды до 16 бар. Во время установки водопровод не перекрывается, при сверлении отсутствуют утечки и образование стружки. Соединение не подвержено коррозии и может эксплуатироваться не менее 50 лет.
Технологии домовых подключений водопроводов так же, как и разводки внутренних сетей зависят от каждого конкретного случая. Для полиэтиленового трубопровода более подходит испытанный способ электромуфтовой сварки. Для водопроводов из ПВХ, стали или чугуна применяются механические соединения. Они обеспечивают прочное соединение в самых сложных условиях монтажа.
Как врезать патрубок в трубопровод из стали
Сталь считается такой же жесткой, как и чугун, но белее пластичным сплавом. Способ врезки отличается и больше похож на процесс соединения с полимерными трубами.
Этапы врезки:
- Место врезки очищают от грязи.
- К месту врезки приваривают патрубок резьбового либо фланцевого типа.
- Сваривают швы.
- Тестируют швы на наличие протечек.
- На патрубок устанавливают вентиль любого типа.
- За ним монтируют ответвление наружного трубопровода.
Желательно использовать патрубок из трубы, которая содержит конструкционную сталь. Во время просверливания отверстия сначала лучше применить перфоратор, а закончить работу вручную.
Справка! Визуально проверить качество швов можно при помощи керосина. Внутри швы смазывают с помощью керосина, снаружи проводят по контуру мелом. Если на поверхности проявятся жирные пятна, значит, стыки негерметичны.
Врезать трубу можно разными способами, это зависит от давления, с которой будет работать система и особенности эксплуатации. Врезку выполняют под прямым углом либо в 45 градусов, также направив трубу в сторону либо вверх.
Врезка в трубопровод под давлением через запорную арматуру
К действующему трубопроводу приваривается патрубок, на который устанавливается запорная арматура. На запорную арматуру устанавливается буровая машина и производится врезка под давлением.
Все работы производятся квалифицированными специалистами, которые имеют многолетний опыт в производстве ремонтных и монтажных работ на функционирующих магистралях, а также все необходимые допуски и сертификаты.
Опросный лист (Врезка через ЗПА) Опросный лист (Врезка через фитинг тройник) Опросный лист (Перекрытие трубопровода)
В декабре 2021 г. организацией ООО «Промтехнологии» была выполнена врезка через фи-тинг прямой и одностороннее перекрытие действующего газопровода диаметром 57 мм, под давлением до 0,6 Мпа, по технологии «СтопТрон», без остановки перекачки транспортируемой среды, на объекте АО «Уралэлектромедь» по адресу: Свердловская область, г. Верхняя Пышма, пр. Успенский, 129.
В процессе производства работ специалисты компании подтвердили свой высокий про-фессиональный статус и оперативность в решении поставленных задач.
Выражаю благодарность ООО «Промтехнологии» за индивидуальный подход к клиенту.
Уверен, что АО «Уралэлектромедь» воспользуется в дальнейшем!
В период с 21 по 27 марта 2021 г. в насосной конденсации первогго блока улавливания организацией ООО «Промтехнологии» были выполнены две врезки на трубопроводе барильетной воды диаметром 600 мм, под давлением 0.6 МПа, рабочей температурой продукта 90°С и содержанием аммиака 0.35мгрм/дм 3 через запорную арматуру диаметром 400 мм. Работы были выполнены без остановки перекачиваемой среды и без разливов, в сроки установленные договором. Замечаний и претензий по производству работ нет.
Рытье колодца — подготовительный этап
Если ближайший узел находится далеко от дома, то перед тем как врезаться в центральный водопровод, рекомендуют выкопать смотровой колодец. Это сооружение предусмотрено правилами, касающимися устройства центральной магистрали. Владельцам колодец необходим не только для регулярного осмотра труб: он будет очень кстати при подключении новых потребителей, существенно облегчит эксплуатацию.
Именно в колодце удобнее всего работать: как устанавливать запорный вентиль (шаровой кран), так и обслуживать узел при необходимости, либо делать новую врезку. Надо заметить, что этот этап желателен, но он не является обязательным. Если возникнет потребность, то с помощью свободного доступа подачу воды легко перекрыть. Сверлят отверстие непосредственно через запорную арматуру, когда кран находится в открытом положении.
Первый этап — рытье ямы и выкапывание траншеи, ведущей к дому. В последнем случае надо сначала убедиться, что пересечения с другими проложенными коммуникациями (связь, канализация, электросеть) не будет. Рекомендуемый диаметр такого колодца — как минимум 700 мм, однако лучше оставить большее пространство для «маневров» (1000-1500 мм).
Сооружение может иметь круглую, квадратную или прямоугольную форму, так как главное — его удобство. Котлован, вырытый на месте подключения, углубляют на 500 мм, затем засыпают песком, потом гравием (щебнем), застилают рубероидом. Дно заливают 10-сантиметровым слоем бетона (М200), армирование предпочтительно. Спустя несколько дней (3-4) работу продолжают.
Для строительства сооружения используют бетонные кольца, кирпичи либо блоки. Когда существует угроза сезонного затопления, его герметизируют. В этом случае яму сразу копают большего размера. Цель — возможность доступа к внешним стенкам. Их обмазывают битумной мастикой, затем оборачивают тем же рубероидом, оставшееся пространство засыпают грунтом либо песком. Колодец закрывают крышкой, в которой предусмотрен люк.
Процесс врезки в трубопровод
Наилучшей иллюстрацией процесса врезки в трубопровод будет видео от компании ArmProf, которая занимается поставкой комплектующих для выполнения врезки в трубу под давлением. Оборудование для врезки в трубопровод представлено на официальном сайте компании https://www.armprof.ru/catalog/instrument/.
Представленный ролик демонстрирует насколько врезка в трубу может быть скоротечной и технологичной. Для выполнения операции не потребовалось рыть огромный котлован о отключать потребителей.
Выделим основные этапы технологического процесса:
Установка хомута
Перед установкой следует убедиться, что хомут полностью соответствует диаметру трубы, в которой будет выполняться врезка. Поверхность трубы следует очистить, затем установить хомут и плотно затянут крепежные болты.
Установка задвижки
Задвижка крепится к фланцу хомута. Задвижка должна плотно зарываться, это следует проверить до выполнения сверления.
Установка сверлильного оборудования
Устройство для врезки представляет собой бур с крышкой, которая крепится к задвижке. Герметичность соединения обеспечивают уплотнения. Перед началом монтажа необходимо проверить, что сверло свободно проходит через задвижку, а его длины достаточно для выполнения отверстия.
Выполнение процесса сверления
После установки оборудования для врезки выполняется сверление трубы. При правильно выбранном и установленном оборудовании процесс сверления происходит без значительных утечек жидкости из трубопровода. Появление незначительного количества жидкости возможно лишь при извлечении бура из задвижки.
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Галерея изображений
Фото из
В трубопровод выполнена врезка
Врезка трубы небольшого диаметра
Оборудование для проведения врезки
Выполнение врезки осуществляет мастер
Подключение к водоснабжению
Узел подключения к водопроводу в колодце
Подключение к поверхностной водопроводной линии
Врезка летнего водопровода
План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.
В техусловиях на подключение будут указаны:
- место подключения;
- диаметр магистрального трубопровода;
- данные, необходимые для врезки.
Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.
Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала
Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.
Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.
Условия, при которых нельзя осуществлять врезку:
- если трубопровод магистральной сети имеет большой диаметр;
- если землевладение не подключено к центральной канализационной системе;
- если врезка предполагается в обход приборов учета.
Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии
К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Это интересно: Обзор стеклопластиковых труб: излагаем развернуто
Особенности проведения врезки
Материал, из которого состоит централизованный трубопровод, определяет, каким способом будет проводиться в него врезка. Реже им является чугун, но чаще это металлопластик, пластик или металл. При создании отверстия из трубопровода, естественно, пойдет вода, но без этого, конечно, врезку осуществить невозможно. Чтобы все получилось правильно и в хорошем качестве нужно использовать специализированные хомутные системы.
Главные правила врезки:
- Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
- Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.
То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.
В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.
Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.
Сначала нужно освободить трубу от изоляции и произвести зачистку в месте осуществления врезки. Потом необходимо установить фланец, который выводится на основной трубопровод. Зафиксировать его хомутом. На закрывающую фланец задвижку установить дрель. Хомут не применяется при врезке в стальную трубу, в ней применяется патрубок, приваренный заблаговременно.
Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.
Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.
Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:
- электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
- засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
- седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
- обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.
Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.
Осуществление врезки своими руками
Необходимые инструменты и материалы.
Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:
- паяльник утюг;
- труборез;
- карандаш строительный;
- сварочный аппарат (в случае проведения варки электросварочной седелки).
Материалы, применяемые в процессе работ:
- пластиковая труба;
- тройник соответствующего диаметра и другой узел.
Ход работ
Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.
Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.
Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.
Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.
Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.
Водопровод в дом из колодца
Иногда подключение частного дома к центральному водопроводу невозможно
Но обеспечение водой крайне важно для того, чтобы проживание в доме было удобным. Поэтому стоит подумать над тем, как можно решить ситуацию
Оптимальным выходом в этом случае будет проведение водопроводной сети из скважины либо колодца. Предпочтительнее всего обыкновенный колодец. С его помощью можно оборудовать надежную и практичную систему водоснабжения.
Зная, как провести водопровод из колодца в дом, можно создать максимально комфортные условия проживания. Можно сделать водопровод из уже существующего колодца, а можно оборудовать и новый. Главное, чтобы диаметр колодца был не менее 0,7 метров.
Если подземный уровень грунтовых вод выше одного метра, желательно приобрести пластиковый водонепроницаемый колодец.
Делается врезка в существующий водопровод, и устанавливается отсекающая арматура для водопровода: вентиль или задвижка. Размещается в колодце в точке соединения с наружной системой водопровода узел врезки водопровода. Служит такой узел водопровода для того, чтобы на время выполнения ремонта отключать подачу воды. Полученную конструкцию сверху следует накрыть плитой с отверстием для люка.
Надо помнить, что прежде чем приступить к монтажу водоснабжения, следует определиться с методом водозабора
Важно решить вопрос и со сбрасыванием сточных вод. Чтобы провести укладку трубопровода, нужна траншея для водопровода, вырывать которую следует ниже глубины промерзания грунта
Трубы следует укладывать на выровненное дно траншеи. Выравнивание можно провести при помощи песка. В случае, если вариант с траншеями является несколько затруднительным, то следует провести утепление водопроводных труб.
Важно также не забыть создать смотровой колодец водопровода, который является важнейшим элементом всей системы. Он делает функционирование водопроводной сети более надежной и эффективной
Колодцы смотрового типа позволяют контролировать весь процесс, а также удалять все засорения, возникающие в конструкции.
Таким образом, водоснабжение дома является важной составляющей для создания комфортных условий проживания. Можно организовать водоснабжение путем врезки в водопровод
Иногда в качестве источника воды используют колодцы и скважины. Оборудовать систему водоснабжения несложно, главное соблюдать правила.
