Выбивает пробки (автомат): все основные причины и их устранение

Что нужно знать заранее

Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.

Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.

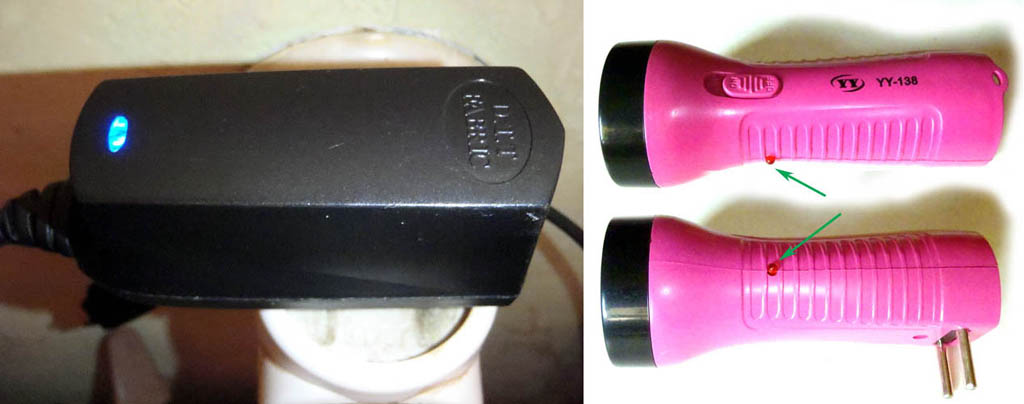

Подручные средства для проверки наличия напряжения в розетках

Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.

Утечки и реактивность

УЗО в продаже есть, в общем, 2-х систем: электромеханические дифференциальные автоматы, или просто дифавтоматы, и электронные; последние нередко и называют УЗО, чтобы отличить их от дифавтоматов. Те и другие реагируют на разность токов в фазном и нулевом проводах, но дифавтомату она для срабатывания нужна в 30 мА, а срабатывает он прим. за 10-30 мс. Электронные УЗО быстрее и чувствительнее.

Если вы только собираетесь ставить УЗО, то важно будет знать, что в сетях электропитания с глухозаземленной нейтралью (в РФ такая) электронные УЗО в принципе не способны стабильно работать: они предназначены для сетей с изолированной нейтралью. Как при покупке или выборе в интернете различить дифавтомат и электронное УЗО, см

видео:

Видео: отличие дифавтомата от УЗО

Примечание: типовая схема снабжения проводки дифавтоматами такова. После главного токового автомата ставят общее УЗО на общий номинальный ток потребления. Его выход разветвляют на 2 УЗО с меньшим током. К одному из них подключают осветительные и розеточные ветви, а к другому – всех «мокрых» потребителей – стиралку, бойлер, ванную, подвал – каждого через свой токовый автомат. Такое решение обеспечивает большую четкость срабатывания электромеханических УЗО, т.к. наиболее вероятные утечки суммируются.

Помимо утечки, любое УЗО может сработать вследствие несовпадения фаз напряжения и тока в цепи, это т. наз. сработка по реактивности. Если, напр., в холодильнике «отвалился» пусковой конденсатор, то сработка дифавтомата весьма вероятна, а электронное УЗО выбьет обязательно. То же произойдет, если микроволновка или другой прибор с ИП бустерного типа работает на пониженном напряжении. Подробнее о причинах срабатывания УЗО можно узнать из следующего ролика:

Видео: причины срабатывания УЗО

Повреждение питающего шнура, штепсельной вилки

Диагностика всегда начинается с электропровода и вилки. При эксплуатации шнур подвержен механическому воздействию: натягивается, перехлёстывается, пережимается. В результате повреждения штепсельная вилка и электророзетка плохо контактируют.

Провод на повреждения проверяют мультиметром. Замена силового шнура происходит следующим образом:

необходимо обесточить стиральную машину, закрыть входной вентиль;
с помощью шланга обеспечить слив воды (переворачивать стиралку категорически запрещается);
винты, расположенные по периметру открутить, убрать панель;
вынуть из корпуса сетевой фильтр, выкрутив винт;
прижать защелки, убрать пластмассовый стопор, выдавив его наружу;
электропровод сместить внутрь и вбок, получив тем самым доступ к фильтру и обесточить его;
осторожно вытащить сетевой шнур из машины;

Для того чтобы установить новый шнур, нужно выполнить эти действия в обратном порядке.

Выбивает пробки при включении стиральной машины: ищем причину в проводке

Из-за системы электропитания автомат УЗО выбивает в следующих случаях:

Когда УЗО низкокачественное, малой емкости или неправильно отрегулированное. Это самый распространенный вариант, возможен при включении любой функции стиральной машинки, даже при сливе воды. Чтобы забыть о проблеме, достаточно отрегулировать или заменить сам автомат. (См. также: Как выбрать автомат (УЗО) для стиральной машины?)
Повышенная нагрузка на счетчик. При включении машины необходимо отключать другие мощные электроприборы, например, микроволновку или электроплиту.
Нарушение целостности электропроводки или розетки. Для их проверки нужно подключить электроприбор такой же мощности. Когда повторно вылетает автомат УЗО, значит, причина в проводке.

Регулировку или замену УЗО должны проводить специалисты. Иначе самовольное вмешательство в автомат, счетчик или пробки чревато перегревом электросети и воспламенением.

Что вызывает перегрузки чаще всего

Холодильник потребляет 0,1-0,5 кВА, но в момент запуска потребляемый ток может увеличиться в 5-7 раз.
Ток потребления стиральной машины примерно как у холодильника, в т.ч. пусковой. Но если сработала не токовая защита, а УЗО, то проблема скорее всего не в холодильнике, а в стиральной машине.
Бойлеры на 50 л потребляют 1,2-1,5 кВА; 100-150 литровые — 2-3 кВА. Водонагреватели — второй по частоте источник срабатывания УЗО.
На компьютер и плоский телевизор токовая защита обычно не срабатывает, а вот УЗО сработать может.
Микроволновке и кондиционеру стабильно нужно примерно одинаковое количество энергии — 1-2,5 кВА, но пусковой ток кондиционера в 2-3 раза больше рабочего.
Стандартная мощность утюга с отпариванием — 2,2 кВА.
Пылесос потребляет около 1,2-1,6 кВА, но его пусковая мощность в 2-3 раза выше. В некоторых случаях при эксплуатации мощность потребления может вырасти до пусковой.
У настольной электроплиты потребляемая мощность точно такая же, как у утюга, а стационарной с духовкой потребуется 6-10 кВА.

Прежде всего нужно посмотреть, что было включено в момент выбивания и не было ли перебора по мощности. Если был — необходимо выключить один из приборов. Кстати, желательно, чтобы приборы с высоким потреблением энергии были подключены к разным автоматам.

Почему при включении холодильника выбивает пробки

Предохранитель УЗО устанавливают специально для сохранения техники, которая потребляет много электроэнергии. Дорогостоящие бытовые приборы должны правильно устанавливаться, а их электроника — получать защиту от скачков напряжения в сети. Поэтому, если при запуске холодильника автомат УЗО выбивает, имеет место неполадка.

Причина необязательно в поломке узлов холодильника. Посмотрите, может у вас случилась подобная ситуация:

Вы подключили новое холодильное оборудование. Всему виной перегрузка сети: старая проводка, неподготовленные электрощитки советского производства оказываются не готовы выдержать напряжение современных приборов. Поэтому нужна замена проводки либо установка новых систем предохранения сети.
Несколько приборов подключены к сети. Вспомните, какой мощности автомат вы устанавливали? Превышение установленной мощности в сети приводит к отключению защиты. Поэтому выключите один из приборов.
Вас должна насторожить ситуация, когда пробки выбило при включении мотора-компрессора, хотя ранее такого не случалось.
Сломанные вилки или сетевой шнур — это серьезно. Замкнувшие контакты грозят возможным возгоранием, поэтому рекомендуется обратиться к электрику. Также нужно проверить розетку на исправность.

Защита от перепада напряжения для холодильника — предохранение техники от поломки. Однако если она отключается, замена автомата не поможет. Нужно искать причину такого поведения.

Недо- и перенапряжение

Не обязательно, но желательно дополнить свой вводный щит реле напряжения, который обесточивает проводку при выходе за пределы допустимого напряжения сети. В последнее время проблема отгорания нулевого провода от перенапряжения особенно актуальна, т.к. наши квартиры стали перенасыщены мощной техникой. Проводка оказывается под напряжением свыше 300 В, а это не только смертельно опасно, но и приводит к сгоранию дорогостоящей техники.

Если нет возможности установить реле напряжения есть альтернативный вариант: индикатор напряжения сети. Его втыкают в ближайшую к счетчику розетку. При срабатывании любого из приборов защиты все вилки вынимают из розеток, выключают свет и пробуют включить автомат. Если табло индикатора показало 245 В — следует вызвать аварийку и оповестить соседей.

В заключение мы хотим напомнить о том, что есть два золотых правила:

Любой защитный автомат должен разрывать все проводники.
Все потенциально аварийные приборы должны быть подключены через свой автомат.

Эти правила должны обязательно соблюдаться, особенно, если вы живете в многоквартирном доме.

Наверняка многие сталкивались с ситуацией, когда при включении СВЧ выключается автомат рядом с счетчиком. Факторов способных вызвать это очень много, от обычной неполадки электроприбора вплоть до плохого контакта в счетчике либо в самом автомате. Попытаемся разобраться с тем, какие неисправности микроволновой печи могут послужить причиной к этому, и какие методы устранения данной проблемы существуют.

Выбило пробки — основные причины

Существует три основных причины, по которым выбивает пробки

короткое замыкание — моментальная перегрузка;
превышение номинальной нагрузки;
неисправность самого прибора.

Короткое замыкание

Самая опасная причина выбивания пробок – это замыкание. Его может спровоцировать плохо защищенная или оплавленная изоляционная оболочка проводов, сгоревший электроприбор, а так же попадание в него воды, .

Короткое замыкание

Как это происходит? Мгновенно падает напряжение, в следствии чего перегорает проводка, а в самом критическом случае — возникает пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, протечка воды на проводку.

От быстроты реакции защитного устройства зависит количество ущерба, нанесенного коротким замыканием. Известных случаев много. Например, короткое замыкание при включении света. Его провоцируют замкнутые оголенные провода, которые находятся в патроне, в некоторых ситуациях сама лампа становится источником проблемы. Тогда короткое замыкание возникает внутри колбы, к счастью это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Такое происшествие не носит критически печальный характер. Виновными зачастую являются сами хозяева. Причиной перенапряжения сети может стать: включение нескольких электроприборов в одну розеточную группу. Из-за разницы между пусковым и рабочим током, когда первый несколько превышает второй и возникает превышение нагрузки.

Превышение номинальной нагрузки

Мощные агрегаты — например, бойлеры, стиральные машины, холодильники, представляют собой большую опасность. Они могут спровоцировать при пуске сильный скачок тока в электроцепи. Чтобы этого избежать, необходимо всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая конструкция всех времен — будь то старые пробки, или автоматические, могут рано или поздно выйти из строя. Особенно автомат, поскольку он является сложным устройством. Или происходит сбой в работе, в этом случае нельзя исключать ни какие варианты. Решение одно — покупка нового аппарата, современного. Главное понимать, что — внезапная поломка мощной бытовой техники — ведет к срабатыванию механизма защиты.

Неопознанные причины

Если часто выбивает пробки в счетчике без особых последствий, возможно причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, вы рискуете превысить допустимый номинал. У автомата он составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Перегрузка сети

Еще одним неприятным «сюрпризом» могут стать провода в старых домах, построенных еще во время существования Советского Союза. В тот период времени не было такого потока бытовой техники и соотвественно ее суммарная мощность была значительно меньше. Поэтому электроцепи не подвергались большим нагрузкам. Старые провода совсем не предназначены для того изобилия приборов, которое существует теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Какие лучше использовать провода для проводки в квартире или доме, читайте тут.

Избыточная влажность — тоже может спровоцировать выбивание пробок. Воздух имеет достаточно сильное электрическое сопротивление. Если он влажный, это свойство теряется. Поэтому в помещениях с повышенной влажностью: в банях, подвалах, ванных комнатах обустройством розеток должен заниматься профессиональный электрик. У него есть специальный набор устройств для монтажа, имеющий довольно высокий уровень защиты от влаги.

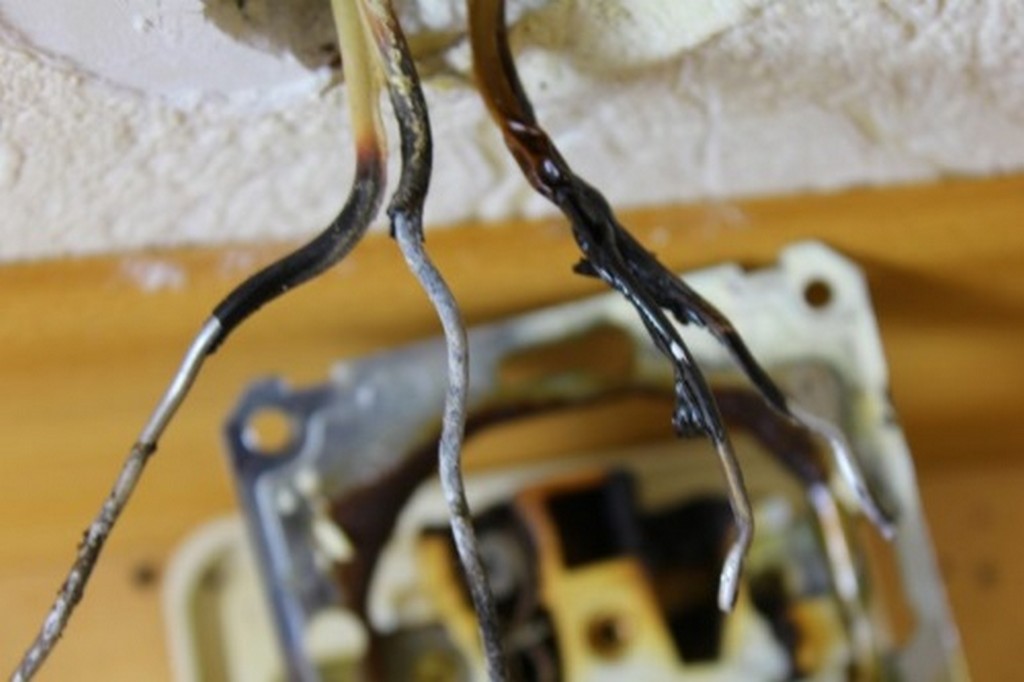

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В частности мягкие алюминиевые проводники могут послужить причиной выбивания пробок. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), и как результат возникает срабатывание защиты. Для защиты необходимо хотя бы раз в год устраивать проверку клемм с помощью электрика.

Советы по устранению

Здесь расскажем, что делать в каждом определенном случае.

Замена силового кабеля

Если по каким-либо причинам был испорчен кабеля питания, его необходимо поменять. Замена силового кабеля осуществляется таким способом:

нужно отключить питание стиральной машины, перекрыть входной кран;
посредством шланга создать условия для слива воды (опрокидывать агрегат категорически запрещено);
винты, находящиеся по контуру, стоит отвинтить, снять панель;
извлечь из корпуса фильтр для подавления помех от питающей сети, вывернув винт;
придавить защелки, снять пластиковый стопор, выдавив его наружу;
электрический провод сместить внутрь и в сторону, получив таким образом доступ к фильтру и отключить питание от него;
аккуратно достать сетевой кабель из машинки;

Замена нагревательного элемента

Как правило, термоэлектрический нагреватель приходится менять. Как это грамотно выполнить?

Демонтировать заднюю либо переднюю панель (все зависит от местоположения нагревательного элемента). Гайку винта заземления прокрутить на несколько оборотов

Осторожно подцепить термоэлектрический нагреватель и достать. Воспроизвести все действия в обратной последовательности, только с новым элементом

Замена фильтра для подавления помех от питающей сети

Если вышел из строя фильтр для подавления помех от питающей сети, его необходимо поменять. Заменить элемент просто: отсоедините электропроводку и выверните крепление. В обратной последовательности монтируется новая деталь.

Ремонт электродвигателя

Как говорилось выше, еще один фактор, почему вышибает автомат – выход из строя электродвигателя. Он способен сломаться по ряду причин:

продолжительный период работы;

Обнаружить, что конкретно вышло из строя, можно, прозвонив контакты электродвигателя и всю поверхность агрегата. При обнаружении поломки электрический двигатель заменяют, по возможности устраняют поломку. Место протекания непременно ликвидируют. Щетки демонтируют, убирая контакты с клемм. После монтажа новых щеток руками проворачивают шкив электродвигателя. Если они установлены правильно, двигатель не будет громко шуметь.

Замена и чистка кнопки управления и контактов

Процедура чистки и замены кнопки управления включает в себя следующие шаги.

Демонтировать верхнюю панель, которая держится на 2-х саморезах, расположенных на задней панели. Удостоверьтесь, что машина отключена от электросети, закрыт вентиль подачи воды.

Отсоединить клеммы и провода питания. Как правило, все клеммы обладают защитой различного размера

Советуем делать фотоснимки всех проделанных шагов.

Отвернуть модуль управления и осторожно подтянуть в направлении задней панели машины, таким образом, появится беспрепятственный доступ к кнопкам. На завершающей стадии осуществляется очистка либо замена кнопок

Необходимо сказать, что выбивать автомат при запуске стиральной машины либо стирке у разных модификаций может по разнообразным причинам. По большей части это неисправности в электрической проводке, однако, временами выходит из строя один из элементов. Когда есть возможность, их следует отремонтировать, при другом развитии событий придется посетить магазин, выбрать необходимые детали и заменить их. Надежнее будет, когда этим займется мастер.

Что делать если стиральная машина при включении выбивает автомат, смотрите в следующем видео.

Главное – профилактика

В заключение посмотрим, как должна быть устроена электропроводка в квартире, чтобы автоматы и пробки выбивало как можно реже. Главное тут – включать защитную автоматику ради грошовой экономии только в разрыв фазного провода, как справа на рис. – грубейшая ошибка.

Правильное и неправильное включение защитной автоматики в квартирную электропроводку

Во-первых, в некоторых аварийных ситуациях на сети с глухозаземленной нейтралью на нулевом проводе возможно появление фазного напряжения; чем это чревато – см. выше. Во-вторых, и от проблем с электриками такое включение на гарантирует: если ноль проводки цельный, то есть способы воровать электричество. Пусть это делал кто-то на стороне, но диспетчер заметит, а доказывать инспектору, что верблюд это не вы, достанется вам.

Любая защитная автоматика должна разрывать при срабатывании все подходящие проводники (в сетях с глухозаземленной нейтралью – 2, фазу и ноль), это первое. А второе, все потенциально аварийные устройства и приборы должны включаться каждое через свой автомат токовой защиты, слева на рис. Если же вы живете в многоквартирном доме, устроить контур защитного заземления для которого нет возможности, эти правила должны соблюдаться неукоснительно.

Что нужно знать заранее

Подручные средства для проверки наличия напряжения в розетках

ВЩ и ЩА

Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).

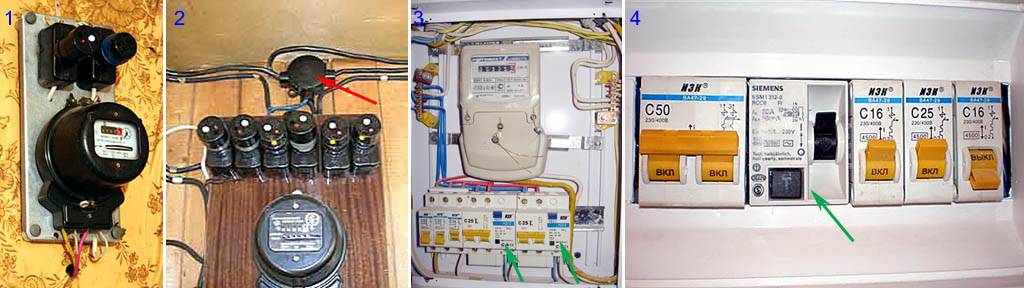

Вводные щиты и щит автоматики в квартире

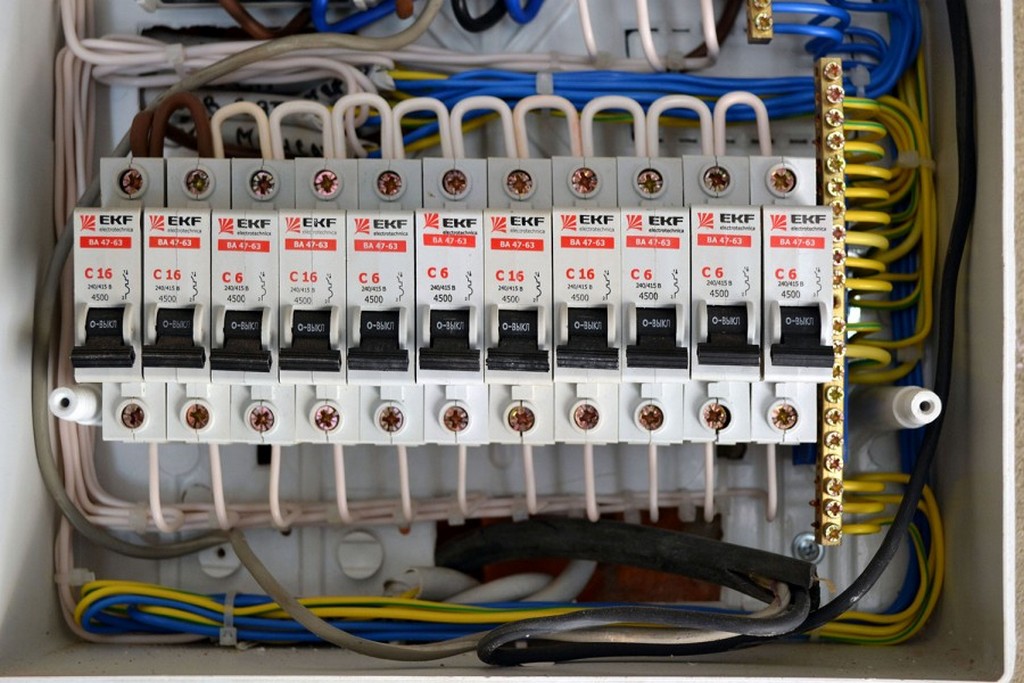

В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.

Как выглядят разновидности пробок (выбило пробки в квартире)

Для того, чтобы преступить к исправлению отсутствия света, нужно сначала понять, как выглядят пробки, что они собой представляют внешне и технически.

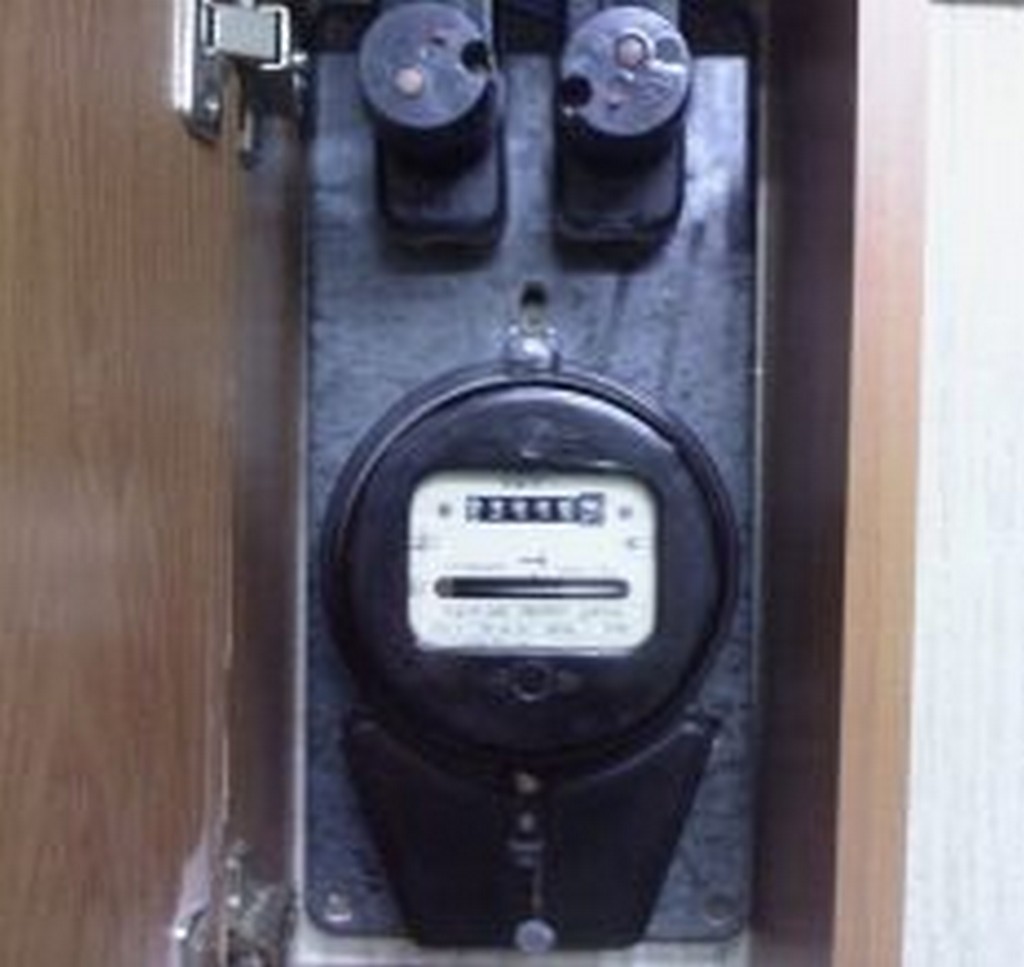

Как выглядят пробки
Как выглядят пробки

Внешним видом электрическая пробка напоминает лампу накаливания, но с другим корпусом. Корпус пробки сделан из диалектического материала и размер на порядок меньше. Ее главное предназначение – предохранить цепь из токопроводящих частей от возгорания, именно поэтому при сильной перегрузке или коротком замыкании сети они автоматически обесточивают всю систему.

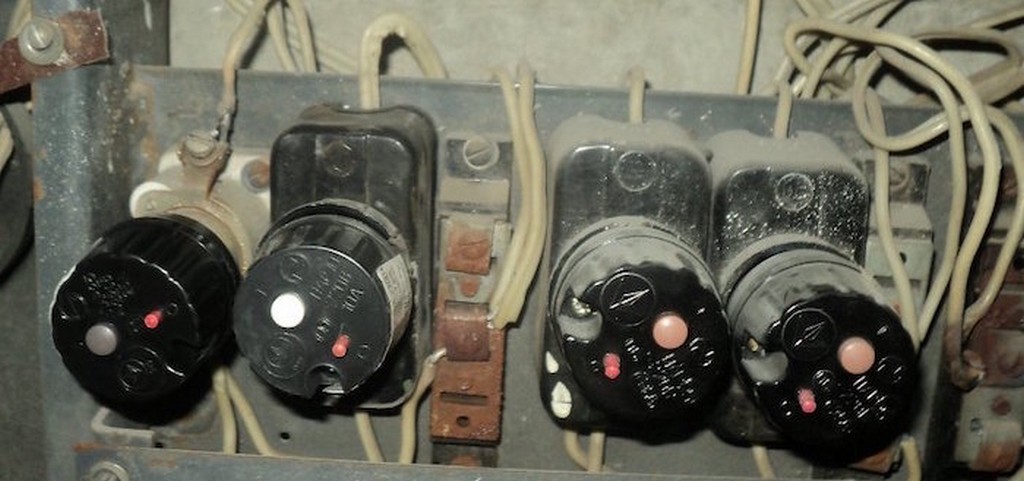

Одна из самых старых, керамических пробок напоминает цилиндр черного цвета. (Изображена на рисунке ниже). Такое устройство уже раритет. Оно работает с предохранителем — плавкой вставкой, которая в случае перегрузки (или КЗ) разрушается, размыкая сеть. И заменять предохранитель с совпадение силы тока, напряжения необходимо после каждого выбивания. Это обязательное требование к старому и новому устройству защиты. В противном случае завышенный номинал приведет не к отключению от сети, а к перегоранию электропроводки и тогда найти проблемный участок будет затруднительно.

Керамические пробки

Более современная модель — уже автоматическое устройство, оно имеет 2 кнопки — белую (серую) и красную. Первые предназначаются для включения, красная — для выключения, что значит для размыкания цепи. Эта сборка улучшенной конструкции пробки дает возможность быстрого восстановления подачи электроэнергии.

Автоматические пробки

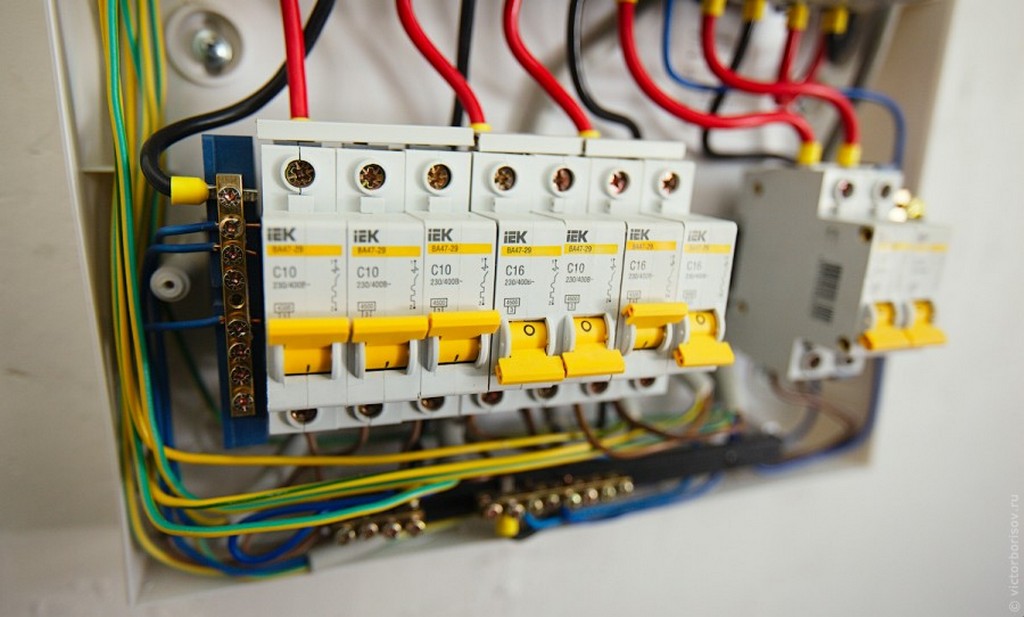

Новые приборы абсолютно отличаются внешним видом от старых. Они представлены в виде миниатюрных рубильников, которые включаются, перемещением рычажка в верхнее положение. Внутри таких пластмассовых устройств размещены два защитных элемента. Специальная биметаллическая пластина — тепловой расцепитель, защищающий сеть от перегрузки, и катушка с сердечником (электромагнитный расцепитель). Расцепитель предохраняет электрическую цепь от короткого замыкания.

Пробки бывают двух видов:

С плавкой вставкой, которые после срабатывания нуждаются в замене внутреннего предохранителя;
Автоматические, оснащенные кнопками включения и выключения.

Вне зависимости от типа, пробки обязательны во всех токовых цепях. Рекомендуется устанавливать несколько подобных элементов, контролирующих отдельные элементы проводки. Это нужно для удобства разделения автоматов по комнатам квартиры или можно специально разделить питание мощных приборов (холодильника, титана, стиральной машинки).

Самые распространённые неисправности, при которых холодильник выбивает пробки или автомат

Вышел из строя компрессор холодильника. Здесь может иметь место как межвитковое замыкание обмоток, так и замыкание обмотки на корпус холодильника. Это самая распространённая и наиболее вероятная причина в таких ситуациях. Если такое произошло, нужна замена компрессора.
Сломано пусковое реле. Нужна его замена.
Неисправен нагреватель испарителя (для холодильников системы No Frost). В этом случае автомат выбивает не сразу, а в момент вхождения холодильника в режим оттайки. После включения света холодильник работает нормально до следующего вхождения в оттайку, после чего снова выбивает автомат. Если происходит именно так, то нагреватель подлежит замене.
Неисправность кнопок на панели управления. Чаще всего это случается с кнопкой включения агрегата. Если кнопка неисправна, нужно её заменить.
Поломка управляющего модуля. Это может произойти из-за случайного попадания влаги или окисления и подгорания контактов. Если модуль невозможно отремонтировать, то нужна его замена.
Повреждение проводки или контактов внутри корпуса холодильного шкафа. Это может произойти из-за попадания влаги или окисления. Нужно прочистить контакты. Если необходимо, то заменить провода.

Cсылка: Каталог новых холодильников с гарантией, минимальной ценой и акциями

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

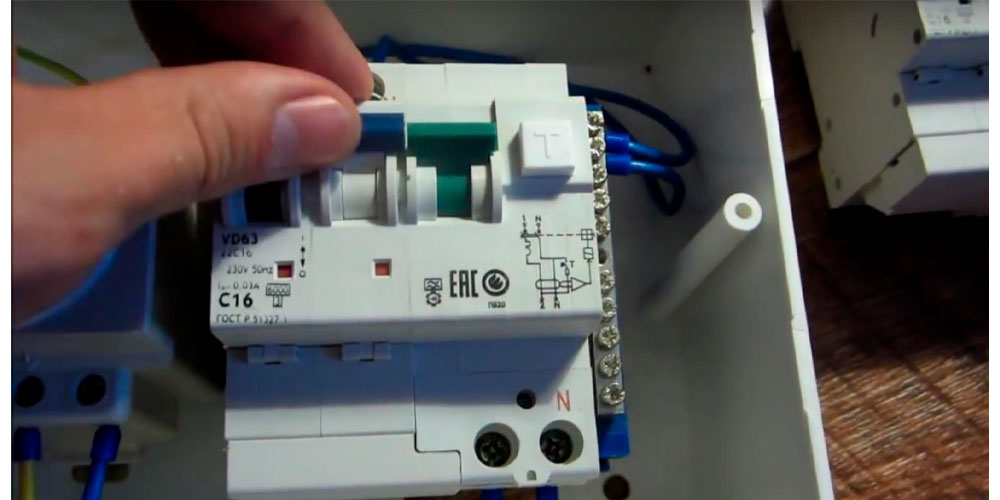

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами

Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Почему выбивает пробки в квартире

Это случается при следующих обстоятельствах:

1. Короткое замыкание
2. Перегрузка электропроводки

Короткое замыкание . Самое распространенное и наиболее опасное электрическое явление. Возникает при нарушении изоляции между жилами электропровода, либо при неправильном подключении электроприборов.

Такое случается при технической неисправности электроприборов, а также при неисправности электрической проводки. Физически происходит следующее: фаза замыкает на ноль, либо на землю. При этом, сила тока резко увеличивается, может даже произойти возгорание. Будьте внимательны при эксплуатации старых электроприборов, а также старайтесь избежать наличие скруток на электропроводке.

Чем оперативнее отреагирует автомат либо пробка, тем наименьшие последствия вызовет возникшее в цепи короткое замыкание.

Перегрузка электропроводки . К этой проблеме также относится перегрузка электросчетчика или автомата. В быту данная проблема возникает чаще, чем короткое замыкание. Вкратце, если провести аналогию, перегрузка выглядит следующим образом. Допустим, у вас есть трос, рассчитанный на вес до 100 килограмм. А вы вешаете на него 300-500 килограмм. Трос не выдерживает и рвется. Примерно то же самое происходит при перегрузке электропроводки.

Физически это случается, когда вы к своей сети подключаете одновременно все приборы, и если суммарная нагрузка приборов превысит допустимую нагрузку электропроводки, пробок или автоматов.

Типичная ситуация с перегрузом возникает с включением стиральной машины, или других мощных электрических устройств. Такая техника частенько бывает причиной того, что у вас выбило пробки, либо автомат.
