Советы по монтажу электрической сети

Сегодня, выполняя ремонт нельзя обойтись без электричества. Эта сфера коммуникаций давно стала нашим удобством, поэтому предлагаем несколько советов, если вы принялись проводить установку электрификации собственноручно.

Совет первый. Обязательно все работы начинайте с проекта. Здесь все точно указано и просчитано. Еще лучше, если схема выполнена заранее безо всякой спешки.

Совет второй. Обязательно соблюдайте стандарты, а также СНИП и ПУЭ. Сегодняшнее оформление жилья, выполняется совсем по-другому, поэтому замеры существенно отличаются от тех, что использовались ранее.

Совет третий. Меняйте электропроводку в квартире или доме целиком. Это убережет вас от бесполезных растрат в дальнейшем, и уж тем более предотвратит аварию.

Совет четвертый. Рекомендуется рассчитывать общее потребление электроприборов, которые находятся в вашем доме, отсюда нужно делать расчет сечения проводников и номиналы защитных устройств.

Совет пятый. Экономить на материалах категорически запрещено. Нельзя предугадать, что преподнесут вам дешевые кабеля и устройства. Поэтому в качестве проводников, лучше приобретать многожильные медные кабеля с усиленной изоляцией.

Прокладка электропроводки в подвесных потолках

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

5

Расчет мощности – параметры кабелей и электроарматуры

В проекте электропроводки следует указать предполагаемую силу тока и планируемые к использованию материалы, оборудование. Выполняем расчет, используя формулу: I=P/U. P обозначает суммарную мощность потребителей, U – напряжение 220 В. Сначала узнаем мощность потребителей каждой группы. Например, в спальне две лампочки по 100 Вт, одна 40, телевизор 80 Вт, вместе 320 Вт. Делим полученный результат на 220, выходит 1,45 А. Узнаем мощность каждой группы, суммируем, выходит общая для всей квартиры.

В зависимости от применяемой схемы разводки нагрузка кабеля может быть разной. От нее зависит сечение проводки. Чтобы не вдаваться в сложные расчеты, предлагаем таблицу. Она позволит точно выбрать сечение, а в целом принято считать, что для освещения обычной квартиры достаточно медного проводника 1,5 мм2, для розеток – 2,5 мм2, для электроплиты – 4 мм2. Длина кабелей должна быть достаточной для монтажа без натяжки: на каждую точку добавляем 10–15 см. Лучше потом лишнее отрезать, чем мучиться, когда его будет мало.

В щитке устанавливаем автоматы: УЗО, автоматический выключатель или дифференциальный. УЗО защищает от токов утечки, выключатель срабатывает при коротком замыкании, диффавтоматы совмещают обе функции. Для силовой группы подойдет УЗО 30 мА, класс А, автоматический выключатель 20 А. Для освещения достаточно 10 А. На вход в кухню и для особо мощных приборов устанавливаем 25 А, а если электроплита мощностью более 7 кВт – 63 А. Санузел, выделенный в отдельную группу, защищаем УЗО 10 мА, класс А.

Понадобится определяемое по схеме некоторое количество распределительных коробок, розеток и выключателей. Покупаем электрощиток на несколько мест больше, возможно, со временем придется установить дополнительные автоматы, если появится новое мощное оборудование. СиЗы – изоляторы для соединения проводов в коробке, покупаем с запасом. Требуются еще дюбеля, изолента, саморезы, гофрированный рукав, клипсы для его крепления.

Нюансы укладки токопроводящих жил

Прокладка кабеля на даче своими руками выполняется в определенной последовательности с учетом важных нюансов для открытого и закрытого типа монтажа. На первоначальном этапе необходимо сделать разметку монтируемых каналов. Для этого можно воспользоваться обычным карандашом. В дальнейшем действия разнятся в зависимости от выбранного вида монтажа.

Укладка открытым способом

Данный вид проводки предполагает использование выносных выключателей, розеток и распределительных коробок. Жилы укладываются в специальные каналы, которые монтируются поверх отделочного материала. При этом используются крепежные элементы для конкретного типа поверхности стен. В дальнейшем каналы закрываются защитной крышкой. Удобство данного метода заключается в быстроте монтажа и высоком показателе ремонтопригодности.

Для создания эстетичного вида короба следует прокладывать под потолком. Также можно использовать специальные напольные плинтуса.

Прокладка скрытым вариантом

Для формирования скрытой проводки загородного участка понадобится штробить стены. Для этого используется болгарка с алмазными дисками, перфоратор или штроборез. Отверстия под распределительные коробки, выключатели и розетки делаются соответствующими коронками. В дальнейшем кабеля укладываются в каналы и фиксируются шпаклевкой или специальными скобами. На заключительном этапе стены подвергаются финишной отделке.

Устройство скрытой проводки в стенах из пенобетона

Провести проводку на дачном участке под силу каждому человеку даже без специальных навыков. Главное, соблюдать правила электробезопасности. На завершающем этапе следует обязательно убедиться в работоспособности сформированной электропроводки.

Монтаж скрытой проводки

Теперь можно приступать непосредственно к прокладке линии. Последовательность действий будет такой:

1. Отключаем рубильник в щитке на входе в квартиру. Вооружившись мультиметром или индикаторной отверткой, проверяем наличие напряжения в сети и только после этого приступаем к работе.
2. После счетчика устанавливаем распределительную коробку с планкой под автоматы защиты, от которых и будет проводиться каждая кабельная линия. Перед распредкоробкой устанавливается УЗО, у которой входной провод всегда должен заводиться сверху, а выход на квартиру снизу. УЗО может быть одно на квартиру или несколько на разные группы электроприборов.
3. На выходе может стоять общая распаечная коробка, из которой провода уже пойдут в свои комнаты. Вместо одной такой коробки могут устанавливаться индивидуальные в помещениях.
4. Провода обязательно убираем в гофрированные трубки из негорючего материала. В дальнейшем это упростит ремонт, а провода не будут перегреваться.
5. Прихватку к стене проводов делаем специальным крепежом (хомутами) или разведенным алебастром через равные промежутки.
6. У розеток и выключателей оставляем лишние 15-20 см провода для подключения и ремонта. В местах, где планируются подвесные светильники, нужно оставить до 1 метра кабеля в зависимости от конструкции люстры. Лучше отрезать излишки провода, чем прикручивать недостающие куски.
7. Подрозетники и выключатели крепим на алебастр. Он быстро и надежно прихватывается к стене, поэтому готовить его нужно в небольших количествах.
8. Подключаем все розетки, светильники и выключатели к автоматам и подаем напряжение. После чего проверяем работоспособность электроприборов. Если испытания прошли успешно можно заделывать каналы под кабель и приступать к окончательно отделке.

Иногда специалисты предлагают монтаж проводки под полом. У такого способа есть несколько преимуществ: экономия проводов, простота обслуживания, если пол деревянный, не нужно штробить стены.

Разводка проводов открытого типа

Такой способ используется в том случае, когда нет возможности протянуть кабель по внутренним пустотам плиты. Открытая прокладка подразумевает закрепление коммуникаций с внешней стороны. Монтаж можно выполнить самостоятельно без особых проблем, но следует учитывать, что потолок в этом случае выглядит не очень привлекательно. По этой причине открытая разводка чаще используется в складских и промышленных помещениях. Установка в жилом помещении возможна при последующей маскировке подвесными потолочными системами.

Наружная разводка своими руками, включая электропроводку под натяжным потолком, выполняется по следующей схеме:

• Делают разметку расположения электрического кабеля на потолке.
• Согласно разметке сверлят отверстия с помощью перфоратора глубиной около 5 см, выдерживая между ними расстояние примерно 50 см.
• Кабель тщательно выпрямляют, стараясь удалить все волны.
• Перед тем как крепить проводку к потолку, провод вставляют в дюбель-елочку и втыкают последний в отверстие в потолке. При необходимости дюбель подбивают молотком.
• Проделывают подобные действия по всей длине кабеля.

При решении вопроса, как закрепить кабель на потолке, вместо дюбелей можно использовать специальные стяжки под шуруп. В этом случае провод фиксируется следующим образом:

• По потолку проводят линию согласно расположению кабеля и с небольшим шагом сверлят отверстия.
• Прежде чем крепить провода к потолку, каждое отверстие вставляют простой пластиковый дюбель, в который забивают шуруп с петлей стяжки.
• После установки дюбелей по всей длине кабель подвязывают стяжками.
• Концы стяжки можно в дальнейшем обрезать.

Этап №5 – сборка и монтаж электрощита

Для облегчения дальнейшего подключения, протянутые к потребительскому щиту кабели нужно подписать, поскольку внешне они абсолютно одинаковые. Когда вся проводка успешно протянута, можно начинать сборку и установку щитка.

Интересно! Со времён СССР в некоторых жилищах сохранились щитки с керамическими выкручивающимися пробками-предохранителями – они, естественно, не годятся для работы в современных сетях. Сейчас, домашнюю электрическую сеть оберегают автоматические пакетники, моментально прерывающие поступление тока в помещение при замыкании или превышении допустимой нагрузки в цепи!

При создании сложной сети в многокомнатных строениях необходимо учитывать то, что каждый отдельный контур (сеть на 2–4 комнаты) должен иметь собственный пакетник. А когда здание не достроено до конца или планируется в дальнейшем подключать дополнительные контуры, в щитки следует установить дополнительные автоматы и для них. У автоматических пакетников есть один недостаток – после перегорания, восстановить его невозможно, нужно приобретать новый аппарат. Но этот минус представляется совсем несущественным по сравнению с той пользой, которую он приносит.

Важнейшим действом, забывать о котором никак нельзя – это подключение заземления (защитный контур для отведения напряжения прикосновения). Для этого нужно все заземляющие жилы (зелёный или зелено-жёлтый цвет!) от кабелей соединить и подключить к специальной пластине на щитке. От неё идёт отводка непосредственно на общую систему заземления здания.

Собранный щиток размещаем в предварительно подготовленный кожух, вмонтированный в стену. Система подготовлена, остался последний штрих – правильно соединить контакты проводов с зажимами пакетников и надёжно закрыть дверцу шкафа-кожуха.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

• перфоратор
• болгарка
• паяльник
• строительный уровень
• светодиодная отвертка
• шпатель, шпатлевка, изолента
• шнур, отвертки, бокорезы, фонарик
• новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Монтаж новой проводки

Теперь непосредственно о том, как самому поменять проводку в квартире. Новый кабель можно уложить двумя способами: открыто и скрыто. Но независимо от типа электропроводки первым делом устанавливается щит.

Монтируем распределительный щиток

В современных квартирах для распределительного щита есть специальное место в виде ниши, к которой подходит силовой кабель. Тогда все хлопоты сводятся к закреплению в ней щитка и установки в него автовыключателей и УЗО, подключенных к кабелю.

В советских квартирах щит делают навесным в месте, которое выбирают самостоятельно. Оно должно быть удобным для доступа. Так как в квартиру силовой кабель не заведен, то в выбранном месте необходимо пробурить стену для протягивания кабеля, с помощью которого подключаются к подъездному щиту. Для этих целей подходит только ВВГнг 5*6.

Стандартно внутренности щитка располагают так:

• Снизу – земля;
• Сверху – ноль;
• Между ними – автоматы.

Вводной кабель нужно зачистить и соединить синий провод с нулем, а желтый с землей. Провод белого цвета подсоединяется к автоматному контакту сверху, где дополнительно будет установлена перемычка, ведущая к автомату по соседству.

Кабели ВВГнг 3*2,5 и 3*1,5 подключают по схеме: фазная жила – к нижней автоматной клемме, а ноль с землей аналогично первому проводу. Если вы предусмотрели установку УЗО, то сначала фаза с нулем подключаются к нему. К клеммам автомата они подводятся через устройство отключения.

Монтируем скрыто

Замена проводки в панельном доме своими руками – дело нехитрое. В панелях уже предусмотрены пазы для проводов. И штробить ничего не нужно. В других квартирах придется попотеть:

1. С помощью болгарки пробейте трассу для электрокабеля глубиной 3 см;
2. В местах, где размечены коробки и розетки, выключатели, необходимо проделывать глубокие (порядка 7-10 см) отверстия круглой формы;
3. В штробы уложите кабель согласно схеме. Если вместо кабеля вы используете отдельные провода, то перед укладкой протяните их через гофру;
4. В разводящих коробках с помощью специальных клемм соедините землю с землей всех проходящих там кабелей, соответственно и ноль с нолем, фазу с фазой;
5. Установите розетки и выключатели. Но если для розеток нужно подводить все три провода, то на выключатель пускают только фазу, поскольку нулевой провод должен дойти до коробки через люстру, минуя замыкающий ключ.

Монтируем открыто

В квартирах открытую проводку делают редко, поэтому исключать ее полностью нельзя. И в обязательном порядке ее делают в офисах и других общественных местах. Пусть она не очень эстетична

Зато у нее есть важное достоинство – это возможность работы с ней в любое время независимо от ремонта, так как для демонтажа не требуется порча отделки стены

В случае с открытой проводкой все проще: не нужно делать штробы. Просто по стене согласно разметке нужно протянуть кабель. Что касается распределительных коробок – тут все так же. Только устанавливаются они не внутрь стены, а укрепляются на ее поверхности.

Если вам захотелось эстетики, вам подойдет кабель-канал. Сегодня их расцветка выполняется даже под натуральное дерево. Тогда кабель сначала нужно протянуть сквозь канал, а затем укрепить его на стене согласно нанесенной разметке.

Шаг 2: Выбор, и подготовка необходимых материалов

Как только все детали проекта-схемы согласованы и продуманы, необходимо приступить к выбору материала для будущих работ, и подготовке всего необходимого инструмента

Важно при выборе обратить внимание на все особенности помещения и здания. Особое внимание уделяется технической составляющей. Но, вначале стоит поговорить…

Но, вначале стоит поговорить…

О типах проводки

Перед покупкой материалов нужно четко понимать, какой именно тип проводки вы собираете монтировать в своем доме. Есть скрытая, и внешняя (наружная) проводки. Каждый из видов имеет свои особенности, плюсы и минусы. И именно их нужно разобрать перед тем, как начинать работы.

Скрытый тип проводится внутри стен, и помещается в специальные полости – штробы, которые можно сделать как с помощью специального штробореза, так и болгаркой с кругом по бетону. Скрытая проводка безопасна, и практически никогда не грозит возгоранием даже при коротком замыкании. Минус решения – длительность проводимых работ, их трудоемкость, пыльность.

При внешней проводке все кабели располагаются прямо на стенах, помещаясь внутрь специальных труб/коробов из пластмассы или гофротрубы. Затем эти трубы надежно фиксируются специальными крепежами. Минус наружной проводки – риск возгорания при КЗ, некрасивый внешний вид, уязвимость к различным внешним механическим воздействиям.

Вернемся к материалам

Есть 2 наиболее важных момента, которые необходимо запомнить:

Покупая кабели или провода, стоит обращать внимание на изолированные изделия с медными жилами. Сечение кабеля определяется путем расчета мощности потребления конкретной линии.Если говорить ор стандартных квартирах и домах, то покупать стоит проводники с диаметром 1,5-2 мм для осветительных приборов, и 2,5-3 мм

для остальной бытовой техники.Такие провода смогут спокойно выдерживать нагрузки при использовании осветительных устройств, общей мощностью потребления до 4 кВт, и нагрузки от бытовой техники и других устройств, мощностью до 6кВт;
Помимо кабелей, вам придется купить розетки, короба по них, распределительные коробки, выключатели, электросчетчик, и дополнительные элементы, которые обязательно должны присутствовать в цепи.Если вы будете монтировать проводку открытого типа, тогда дополнительно придется купить еще и специальные защитные изоляционные трубы (например, гофры), фиксаторы для линий и т.д.

Полезный совет!  Не стоит приобретать самые дешевые изделия этих типов. Лучше выбирать дорогие, но качественные и надежные. Лучше приобрести устройство/материал от проверенного бренда, нежели начинать работу заново через некоторое время.

После подготовки всего необходимого можно переходить с самому важному моменту – проведению электропроводки в квартире своими руками, в чем нам поможет пошаговая схема-инструкция для скрытого и открытого варианта

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

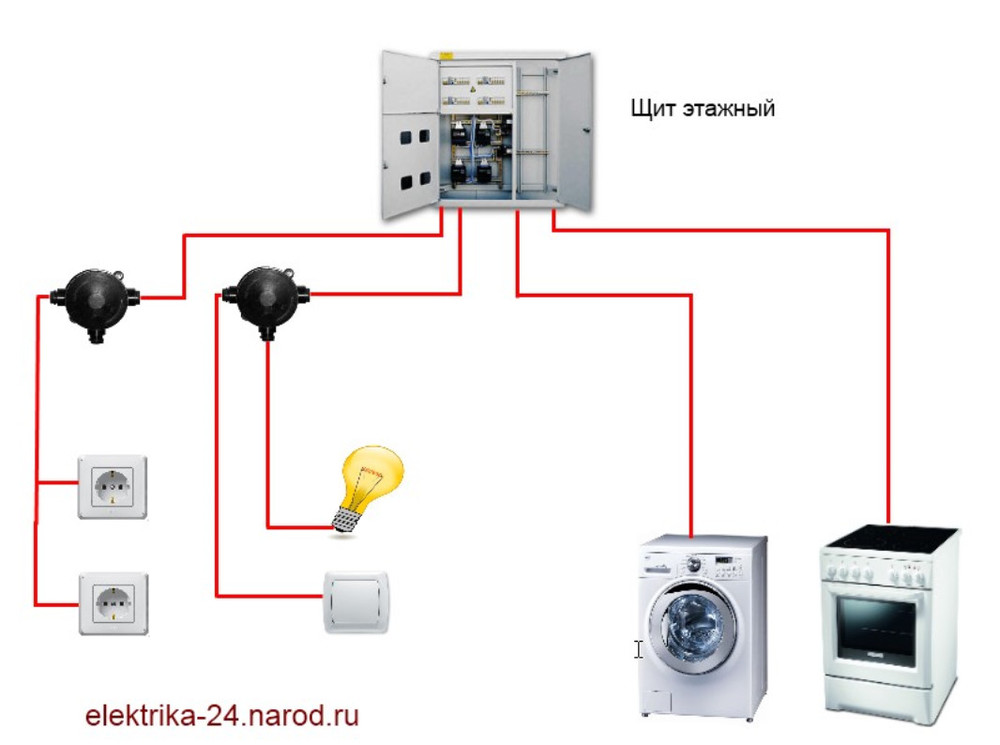

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

1. Пластмассовый корпус щита2. Зажимные элементы нулевых рабочих проводников3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов4. Зажимной элемент входных выводов защитных аппаратов групповых цепей5. Выключатель дифференциального тока (УЗО)6. Автоматы7. Групповые линии

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

Готовая электропроводка

4

Начало работы – проект электропотребления обязателен

Мало найдется людей, желающих заняться черчением схемы электроснабжения, а затем на ее основе – плана. Именно этот документ требуется утвердить в энергослужбе. Он упростит выполнение работ и пригодится со временем, когда возникнет необходимость что-то исправить при поломке. Именно поэтому рекомендуется один образец схемы оставить у себя.

Если нет желания обращаться к специалистам, ведь услуга стоит денег, можно составить схему и на ее основе проект самостоятельно. Ничего особо сложного в этом нет, если имеется понятие об электрическом токе и последствиях неправильного обращения. Для составления документа применяются условные обозначения, которые приводятся на схеме внизу.

Приступая к работе, чертим план квартиры. Для удобства можно использовать тетрадный листок в клеточку, придерживаться масштаба обязательно. Отмечаем места установки выключателей и розеток, придерживаясь правил, о которых рассказано выше. Привязку розеток осуществляем к бытовым приборам, помечая места установки рядом с ними, чтобы потом не использовать удлинители. После этого можно приступать к разметке разводки.

Выбираем один из вариантов, самый оптимальный из которых – смешанный, позволяющий сэкономить материал и добиться высокой эффективности. Все подключаемые устройства разбиваем на несколько групп, имеющих свою специфику:

освещение в жилых комнатах, кухне, коридоре;освещение с электроснабжением в санузле;розетки в жилых комнатах и коридоре;отдельно – на кухне;электроснабжение электрической плиты.

Возможны и другие варианты разделения на группы. Это не прихоть, а путь уменьшения количества материалов и упрощения схемы. Каждую из групп подключаем через автомат, который работает только на нее. Это позволит легко выполнять ремонт, не отключая электричество полностью по всей квартире. При нагрузке приборами одного кабеля он должен выдерживать очень большой ток, особенно при одновременном включении всех потребителей.

Для повышения безопасности вместо выключателей-автоматов используем УЗО, применение которого особо рекомендуется на кухне и в санузле.

Применяя условные обозначения, на точном плане квартиры наносим места расположения всех потребителей, оборудования, соединяем линиями, которые обозначают кабель. Чтобы облегчить работу, используем разные цвета, обозначая силовую проводку, кабели для освещения и заземления.

Где искать проводку

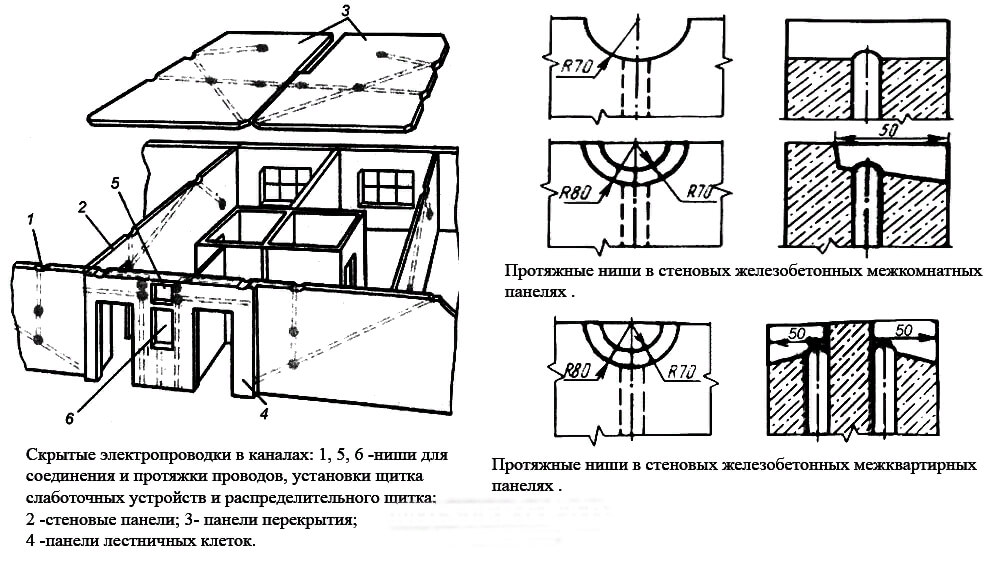

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

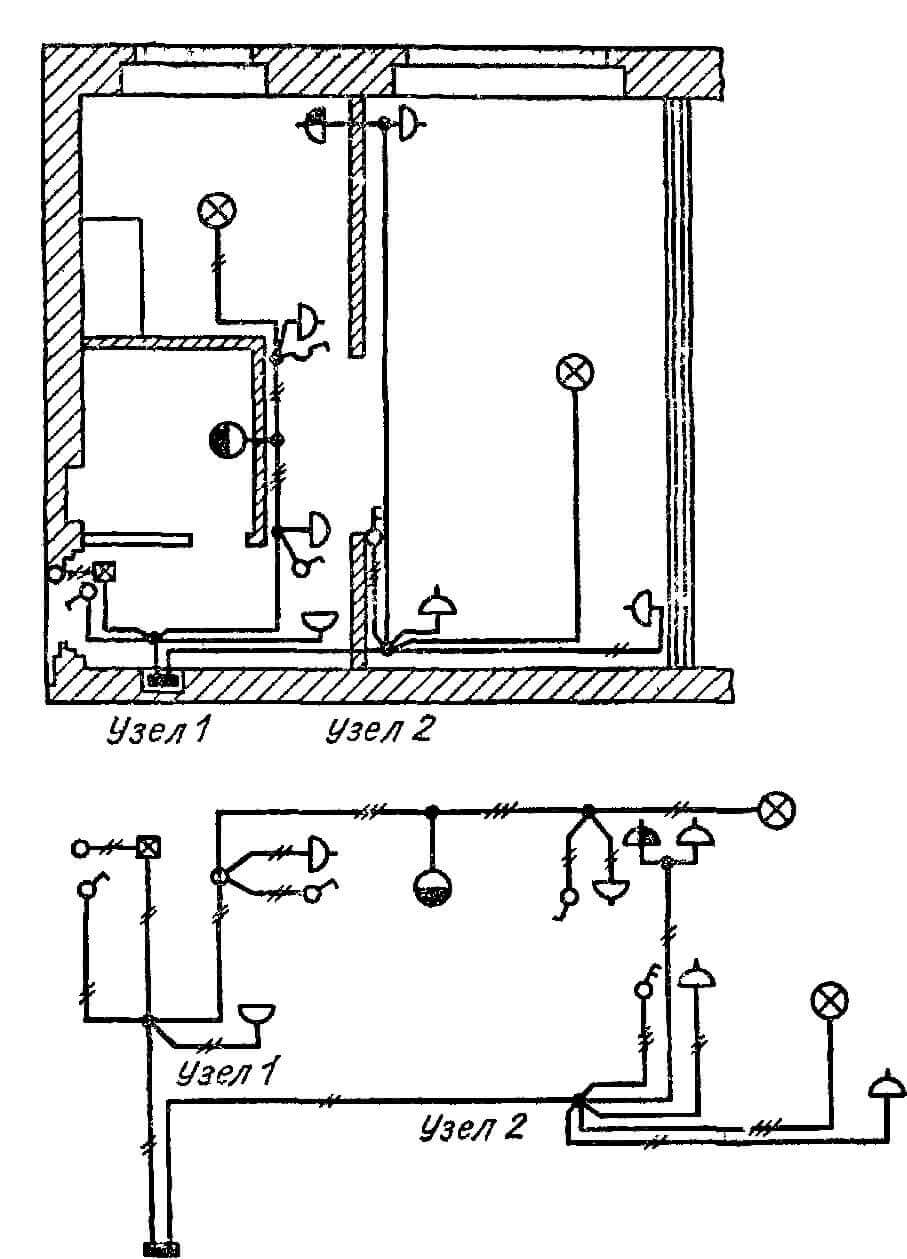

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Подводя итог

Таким образом, после проведения всех этапов – от покупки требуемых материалов и оборудования, прокладки провода, до подключения и установки электрического щитка – в квартире будет выполнена электрическая проводка своими руками.

Надёжность, согласованность, непрерывность и бесперебойность работы в целом электрической системы зависят напрямую от качества материалов и комплектующих, профессионального монтажа, грамотности и правильности всех сопутствующих расчётов, а также соблюдения всех норм и правил. Это довольно серьёзное и ответственное дело, когда у вас есть какие-то сомнения, то желательно доверить эту работу мастерам, для которых является профессией все, что связано с электричеством.
