Алюминиевые радиаторы отопления (50 фото): технические характеристики и виды

Преимущества и недостатки вертикальных радиаторов

Перед тем, как выбрать радиатор отопления, следует обратить внимание на преимущества и недостатки моделей вертикального типа. К причинам покупки такого оборудования относят:
1

Заметную экономию пространства по сравнению с привычными горизонтальными моделями. Установка вертикальной модели возможна в самом узком пространстве.

Там где обычный радиатор не поместится, вполне подойдет вертикальный радиатор

2. Распространение тепла по всей высоте комнаты. Достигающий и даже иногда превышающий рост человека, радиатор эффективно нагревает воздух, повышая уровень комфорта.
3. Большой ассортимент различных вариантов внешнего вида, конфигурации и способов подключения. Благодаря этому можно подобрать батарею для любых условий и требований.


4. Дополнительные функции, которыми может обладать водяной радиатор вертикальный, включая сушку белья, установку поверх устройства настенного зеркала и украшение помещения.


Среди минусов таких элементов отмечают неравномерное прогревание воздуха по высоте. Хотя проблема возникает только, если передача тепла вертикальным радиатором отопления осуществляется с помощью конвекции. Внутри таких элементов чаще образуются воздушные пробки, монтировать их и заниматься подводкой труб сложнее, чем горизонтальные.

Самым эффективным вариантом является радиатор вертикальный с нижним подключением – использование других уменьшит КПД системы.

Вертикальный радиатор отопления с нижней подводкой

Кроме того, батареи данного типа весят больше обычных, требуя использования усиленных креплений, и обходятся дороже.

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

  • средняя высота — 50—60 см.;
  • длинна одной секции — 7—8 см.;
  • предел мощности — 0,15—0,17 кВт;
  • рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

  • средняя высота — 60—70 см.;
  • длинной одной составной части — 7—8 см.;
  • тепловой потолок — 0,17—0,19 кВт;
  • рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

  • высота секции и, соответственно, целого изделия — 40—50 см.;
  • длина составной части — 8 см.;
  • максимальная мощность — 0,19—0,21 кВт;
  • выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Низкие

Низкие радиаторы являются самыми компактными среди всех типов радиаторных приборов.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

  • высота секции — 40—50 см.;
  • длина составной части — 5—6 см.;
  • тепловой потолок — 0,09—0,11 кВт;
  • рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

  • высота — 50 см.;
  • длина секции — 6—7 см.;
  • температурный максимум — 0,11—0,13 кВт;
  • давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

  • высота изделия — 30—40 см.;
  • длина одной секции — 6—7 см.;
  • потолок мощности — 0,12—0,14 кВт;
  • выдерживаемое давление при работе — до 28—32 атмосфер.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

  • высота корпуса отопительной системы — 80—90 см.;
  • длина одной секции — 7—8 см.;
  • температурный потолок — 0,18—0,21 кВт;
  • максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

  • Высота изделия — до двух метров.
  • Длина секции — около 10—12 см.
  • Максимальная мощность — 0,40—0,45 кВт.
  • Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

  • Высота отопительной системы ~ 80—90 см.
  • Длина составной части — 7—8 см.
  • Тепловой потолок — 0,18—0,22 кВт.
  • Рабочее давление — от 20 до 100 атмосфер.

металл, плавкий, с великолепной теплоотдачей и несложный в обработке. Знайте, купить алюминиевые радиаторы для отопления – это приобрести массу преимуществ:

  1. Нагрев низко инерционный. То есть алюминиевые секции быстро реагируют на температуру теплоносителя и очень быстро нагреваются. При этом экономится до 35-40% энергии.
  2. Батареи оснащены тепло регуляторами, что позволяет ограничить активность теплоносителя при необходимом нагреве помещения (а нагревается оно уже спустя 10-15 минут после начала работы).
  3. Легкий вес значительно уменьшает затраты на транспортировку, установка алюминиевых радиаторов отопления достаточно несложная.

  4. Способ обогрева является конвекционным (препятствующим накоплению пыли между отдельными секциями).
  5. Литьевая технология дарит возможность получить секции с закругленным сечением – это повышает устойчивость к различным повреждениям.

  6. Высокая устойчивость и сопротивляемость к коррозии. Такие батареи не нужно будет перекрашивать.
  7. Алюминиевые радиаторы можно окрашивать в абсолютно любой цвет. Окраска производится специальными порошковыми красителями с помощью электростатического поля, что делает покрытие очень стойким.

В оптимистичные нотки можно внести и немного грусти. Алюминиевые батареи очень зависят от качества теплоносителя (в данном случае горячей воды, проходящей по секциям) и могут пострадать от гидроударов (резких повышений давления, это происходит при проверке отопительной системы).

Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.Фото 1

Дизайнерский радиатор и полотенцесушитель 2 в 1, с декоративной шлифованной поверхностью.Фото 2По одному из главных принципов дизайна в духе дзен, важны визуальные впечатления от фактуры материала, как здесь, где взгляд привлекают переливы отшлифованной металлической поверхности

Фасадная поверхность алюминиевых радиаторов может выглядеть как угодно за счет экранов или декоративных покрытий — матовой, цветной, перламутровой и даже зеркальной

Необычный способ установки радиаторов под окнами в сочетании с грубой отделкой кирпичных стен. Отсутствие подоконника, предусмотренное дизайнером, дает еще и увеличение теплоотдачи радиатора, так как конвекция не имеет вообще никаких помех

Перед началом отопительного сезона коммунальные службы всегда проверяют, герметичная ли система отопления, алюминиевые радиаторы при этом испытывают колоссальную нагрузку и могут не выдержать. Ведь давление при проверке может достигать 30 атмосфер. Об этом параметре свидетельствует показатель опрессовочного давления в паспорте изделия.

Гораздо безопаснее использовать алюминиевые радиаторы отопления для частного дома (в личных домах/коттеджах котлы рассчитаны на давление в 1-4 атмосферы). А для многоквартирных с центральным отоплением лучше остановить выбор на других видах радиаторов.

  1. Тепловые лучи.
  2. Конвекционное тепло (образуется при движении теплого воздуха от нижних частей радиаторов вверх).

Эстетичный способ вписать радиатор в помещение — установка вровень со стеной, в нише

Необычные дизайнерские радиаторы отопления, в виде двутавров — идеальный вариант для индустриального дизайна жилья

Чем выше показатель теплоотдачи, тем меньше инерционность у радиаторов и тем быстрее они могут нагреваться. Это способствует более долгой службе батареи. Производители отводят 10-12 лет гарантированной работы (у анодированных батарей срок службы составляет до 25 лет).

Строение и принцип работы радиаторов

Секционные приборы считаются оптимальным выбором для хозяев, которые желают нарастить или уменьшить количество элементов, упростить процесс ремонта и замены деталей. В панельных батареях дефект устраняется полной заменой оборудования или помощью специалистов, что иногда дороже покупки нового прибора.

Строение агрегата такое – по трубопроводу подачи транспортируется теплоноситель, который проходит по верхним, нижним и вертикальным каналам, передает тепло ребрам прибора, а они нагревают панели. Скорость прогрева зависит от расстояния между осями – это промежуток между центром трубы и подводом. Межосевое расстояние – нюанс, учитываемый при замене батарей на новые.

Принцип работы – лучевой, то есть воздух в помещении нагревается только от теплоносителя, подаваемого в батареи. От того, насколько горячей будет вода в радиаторах, зависит быстрота прогрева комнаты.

Показатели допустимого давления в радиаторах из алюминия

Рассматривая, какие алюминиевые радиаторы отопления лучше, в расчет берется показатель давления в системе. Технический паспорт прибора содержит данные о рабочем и опрессовочном (максимальном) давлении. Рабочие показатели – это постоянный уровень давления в системе в период циркуляции теплоносителя, опрессовочный норматив нужен для запуска сети в тестовом режиме.

Для тепловых приборов из алюминия показатель давления 10-15 бар. В сетях центрального типа уровень давления не более 15 бар, а в магистралях может достигать 30 бар – это обуславливает скачки параметров, из-за которых силуминовые батареи не рекомендуется устанавливать в квартирах. Зато нет ограничений для автономных сетей, где давление редко превышает 2 атм.

Дополнительные детали и приборы для монтажа радиатора

Для установки оборудования пригодятся дополнительные детали. В продаже есть монтажные наборы и комплекты для установки, это разные виды оборудования. В частности, в комплекте есть клапаны, переходники, заглушки, а монтажный набор содержит фиксаторы и другие детали для крепления батареи на стену.

Чтобы предварительно определить размеры алюминиевых радиаторов отопления, подобрать зону установки, принимается в расчет стандартный показатель 50 см.

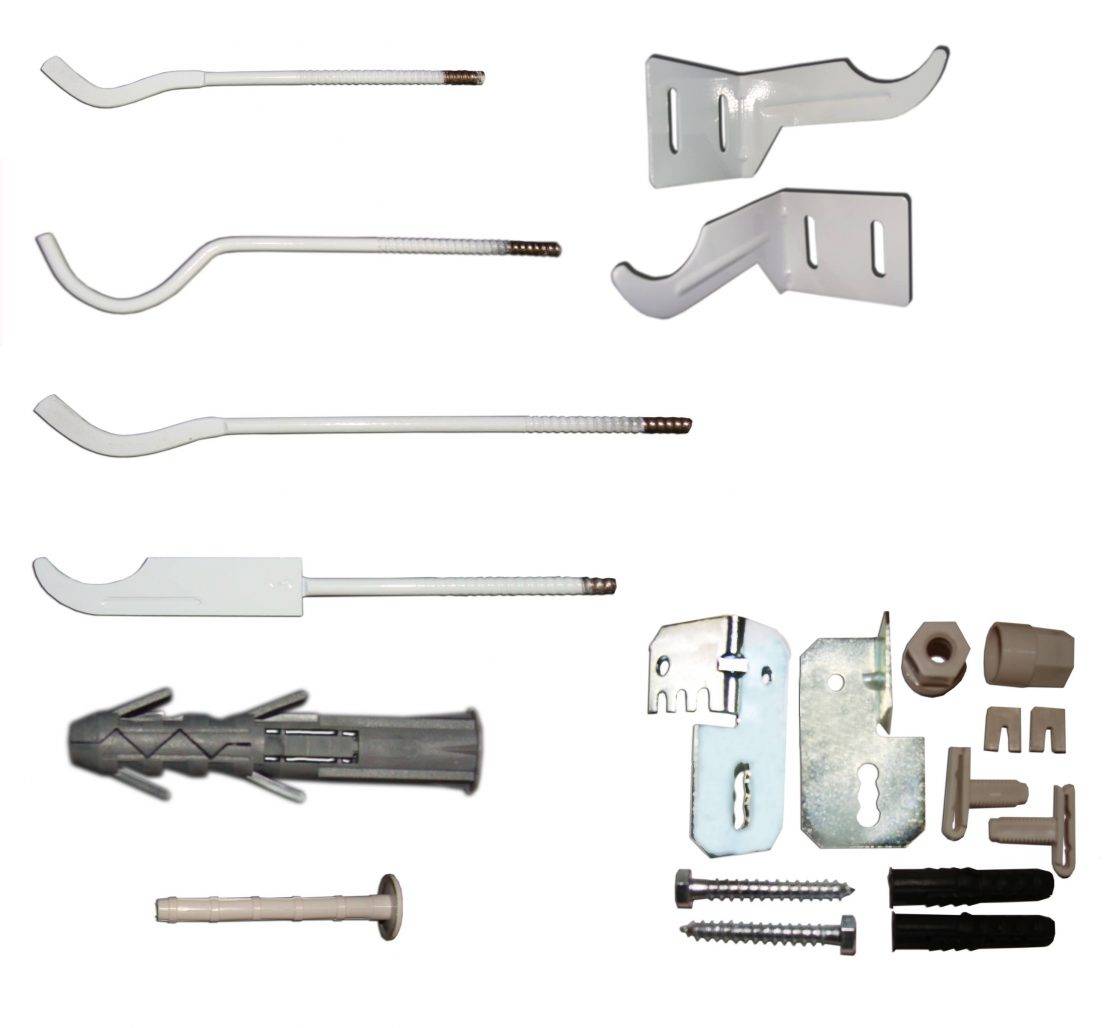

Для фиксации оборудования и запуска в эксплуатацию пригодится:

  • кран Маевского для спуска воздушных пробок;
  • крепежи (кронштейны);
  • заглушки;
  • резьбовые переходники.

Покупать комплектующие для алюминиевых радиаторов отопления следует только после точного определения размеров агрегата. Проще всего брать батареи сразу в комплекте с монтажными устройствами. Цена комплекта выше, но приобретение деталей по отдельности обойдется дороже. Вся фурнитура выбирается с учетом зоны монтажа, способа подключения, который может быть односторонним, нижним или диагональным. Тут в расчет принимается размер сечения трубопровода.

Преимущества чугуна

Если не учитывать, сколько весит чугунная батарея, можно отметить целый спектр преимуществ отопительных приборов данного типа, в число которых входит:

  • устойчивость к коррозии;
  • стойкость к химически агрессивным средам – материал нетребователен к характеристикам теплоносителя;
  • долговечность;
  • высокие показатели теплового излучения – чем больше количество секций, тем выше теплоотдача прибора отопления.

Внешний вид стандартных батарей из чугуна прост и лаконичен, но сегодня производители предлагают и радиаторы, выполненные под старину. К преимуществам таких моделей относится стильный и респектабельный внешний вид.

Различные варианты радиаторов

Технические характеристики

Мощность прибора отопления – показатель его теплоэффективности. При расчете системы отопления учитываются потребности дома в тепле

Важно знать мощность 1 секции чугунного радиатора, чтобы определить размер батарей для каждого отапливаемого помещения. Неправильные расчеты приводят к тому, что помещение не будет качественно прогреваться либо наоборот – придется его часто проветривать, удаляя излишки тепла

У рядового стандартного радиатора из чугуна мощность 1 звена составляет 170 Вт. Чугунные батареи выдерживают нагрев свыше 100°С и успешно функционируют при рабочем давлении 9 атм. Это позволяет использовать изделия данного типа в составе центральных и автономных отопительных сетей.

Современные модели

Производители предлагают облегченные варианты батарей из серого чугуна. Если вес 1 звена советского радиатора МС140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, и ее внутренний объем составляет 0,8 л. Это означает, что заполненный теплоносителем чешский радиатор из 10 звеньев будет иметь массу (3,8 + 0,8) × 10 = 46 кг. Это на 40% меньше, чем масса заполненной батареи МС 140, состоящей из аналогичного количества элементов.

В России также производятся чугунные отопительные приборы облегченного образца. Под брендом EXEMET выпускаются батареи MODERN, 1 секция которых весит 3,3, а ее внутренний объем составляет 0,6 л. Эти трубчатые чугунные радиаторы характеризуются относительно невысокой теплоотдачей, что требует увеличения количества звеньев. Отопительные приборы рассчитаны на напольную установку.

Растущей популярностью пользуются винтажные радиаторы из чугуна. Это напольные модели, изготовленные по технологии художественного литья. Из-за объемных сложных узоров вес секции чугунного радиатора значительно увеличен, он достигает 12 и более килограммов.

Винтажный напольный радиатор из чугуна

Срок службы

В домах, построенных до революции, до сих пор работают радиаторы из чугуна, установленные более 100 лет назад. Современные приборы отопления из этого материала также рассчитаны на десятки лет безремонтной эксплуатации.

Долговечность объясняется прочностью чугуна, устойчивостью к нагреву и давлению. Отопительные приборы из чугуна не ржавеют в период, когда из сети слит теплоноситель и внутренняя поверхность батарей контактирует с воздухом.

Габариты

Вес секции чугунного радиатора зависит от ее высоты, конфигурации и толщины стенок.

Производители предлагают модели с различными характеристиками:

  • глубина батареи составляет от 70 до 140 мм в стандартном исполнении;
  • ширина звена варьируется от 35 до 93 мм;
  • объем секции – от 0,45 до 1,5 л в зависимости от габаритов;
  • высота отопительного прибора в стандартном исполнении — 370-588 мм;
  • межосевое расстояние – 350 либо 500 мм.

Особенности биметаллических и электрических изделий

Существует ещё несколько видов радиаторов из алюминия — более совершенные по техническим характеристикам биметаллические изделия и универсальные электрические.

Медно-алюминиевые

Включение медного сердечника позволяет нивелировать главный недостаток алюминиевых изделий — их подверженность гидроударам. Из-за этой особенности экструзионные и литые не рекомендуется монтировать в квартирах с ежегодной опрессовкой.

Биметаллические радиаторы способны пережить гидроудары. Они подходят для любых видов теплоносителя, поэтому идеальны для включения в центральную систему отопления. Высокая теплоотдача, прочность, точность геометрических параметров и эстетичный вид — все это делает биметаллические батареи востребованными на рынке.

Электрические из алюминия

Для владельцев частных домов, не имеющих возможности подключения к газовой магистрали, почти единственным вариантом для устройства отопительной системы становятся электрические радиаторы. Среди множества моделей выгодно выделяются алюминиевые.

Фото 2. Электрический алюминиевый радиатор отопления. На приборе можно задать необходимую температуру нагрева.

В современных моделях оптимально подобраны КПД, мощность и теплоотдача, многие изделия имеют термостаты, контролирующие работу прибора и поддерживающие нужную температуру в помещении. Электрические радиаторы не требуют сложных монтажных работ и прокладывания трубопровода, поэтому этот тип изделий весьма востребован. Единственный их минус — счета за электроэнергию.

Достоинства и недостатки

Подводя итоги, необходимо обозначить не только технические характеристики, но и положительные и отрицательные стороны алюминиевых отопительных приборов, которые обязательно нужно учитывать, чтобы обеспечить безаварийную эксплуатацию системы отопления.

К достоинствам этих батарей относят следующее:

  1. Хорошая теплоотдача, позволяющая быстро нагреть помещение.
  2. Небольшая масса, облегчающая выполнение работ по установке. Навесить радиатор на крепления и соединить с подводкой можно самостоятельно, не прилагая особых усилий.
  3. Добротный внешний вид и формы, приспособленные для удобного и безопасного использования, позволяют вписать приборы в любой интерьер, не нарушив дизайнерского решения и жилого пространства помещения.
  4. Возможность регулировать размеры батареи позволяет монтировать ее в любом подобранном для этого месте.
  5. Вероятность получить серьезную травму при ударе о батарею невелика, так как используемый металл обладает мягкостью, что учитывается при установке радиаторов в детских помещениях.
  6. Возможность применения терморегулятора позволяет контролировать теплоотдачу и, соответственно, расход энергоресурсов, а также помогает обеспечить уютное и комфортное пребывание в отапливаемых помещениях.

Среди недостатков отмечают следующее:

  • низкая устойчивость к повышению давления и его перепадам;
  • химические свойства алюминия допускают газообразование внутри радиатора, которое может повлечь за собой разрушение на стыках, появление воздушных пробок и другие негативные последствия, влияющие на качественную работу системы отопления;
  • при неправильном монтаже не исключено скопление тепла в одной секции батареи.

При этом некоторые проблемы устраняются довольно легко. Например, последствия газообразования можно предотвратить, установив отводчик воздуха.

И все-таки решившись на монтаж алюминиевых радиаторов, стоит обратить внимание на стойкие к перепаду давления и агрессивной среде теплоносителя анодированные алюминиевые радиаторы.

Какие радиаторы для каких систем более пригодны

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно и выводы сделать. Для начала выясним, какие радиаторы отопления лучше — алюминиевые или биметаллические — для квартиры в многоэтажном доме. В ней используется центральное отопление.

  • Давление в системе может резко меняться, доходя до запредельных величин. Возможны гидроудары.
  • Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
  • Состав теплоносителя не отличается чистотой. В нем есть химические примеси, а также абразивные частички. Вряд ли можно говорить о рН, не превышающем 8 единиц.

Исходя из всего этого, можно об алюминиевых батареях забыть. Потому что погубит их система центрального отопления. Если электрохимическая коррозия не съест, то давление с температурой добьют. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминий или биметалл), останавливайтесь только на последнем.

2. Теперь рассмотрим систему отопления, установленную в частном доме. Хорошо работающий котел выдает постоянное небольшое давление, не превышающее 1,4 — 10 атмосфер, в зависимости от котла и системы. Скачков давления, а тем более гидроударов, не наблюдается. Температура воды также является стабильной, а ее чистота не вызывает сомнений. В ней не будет никаких химических примесей, а показатель рН всегда можно измерить.

Поэтому в такой автономной системе отопления можно и алюминиевые батареи поставить – эти приборы будут отлично работать. Обойдутся они недорого, теплоотдачу имеют прекрасную, дизайн их привлекателен. В магазинах можно подобрать батареи, сделанные в Европе. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи тоже подойдут тем, кто проживает в собственно доме. Если есть желание и достаточно средств, то можете поставить их.

Только помните, что на рынке много подделок

И если модель (неважно, алюминиевая или биметаллическая) отличается подозрительно низкой ценой, то уже можно насторожиться. Чтобы не попасть впросак, проверьте, чтобы и на каждой секции, и на упаковке (качественной и полноцветной) была маркировка изготовителя

Анодированные радиаторы

Данный тип радиаторов изготавливается из алюминия, который прошел более качественную очистку. Также материал для изготовления таких радиаторов проходит анодное оксидирование, которое несколько меняет структуру алюминия. Если алюминиевые радиаторы отопления, характеристики их подвержены влиянию коррозии, то для анодированных радиаторов отопления коррозия практически не страшна. Отдельные детали соединяются между собой посредством муфт, а не как в других случаях – с помощью ниппелей. Эти муфты монтируются с внешней стороны обогревательного прибора.

Анодированный алюминиевый радиатор

Также они способны выдержать более высокое рабочее давление. Рабочее давление, которые они способны выдержать может достигать отметки 50-70 атмосфер. Правда, анодированные радиаторы входят в более дорогую ценовую категорию, чем простые батареи отопления алюминиевые, технические характеристики которых несколько ниже.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

  • длина одной секции — 93 миллиметра;
  • глубина — 140 миллиметров;
  • высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты»).

Типичными являются такие размеры радиаторов отопления алюминиевых:

  • длина одной секции — 80 миллиметров;
  • глубина 80-100 миллиметров;
  • высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений. Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

  • длина 80-82 миллиметра;
  • глубина – от 75 до 100 миллиметров;
  • высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Высокие радиаторы

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

  • высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
  • глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления: при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

  • высота секции 880 миллиметров;
  • глубина 95 миллиметров;
  • длина 80 миллиметров.

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею. Выбор, учитывая размеры радиаторов отопления, детали на видео:

https://youtube.com/watch?v=tWZXYywdG5s

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

  • Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
  • Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
  • Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
  • Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
  • Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

  • Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
  • Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
  • Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
