АСКУЭ: что это такое (Как сократить расходы на электроэнергию?)

Как экономить электроэнергию на предприятии

Основные рекомендации о том, как использовать меньше электричества, представлены в списке ниже:

осуществление модернизации оборудования;
использование регулируемых приводов, которые имеют переменную нагрузку:
использование систем плавного запуска, так как они экономят электричество и защищают приборы от поломки;
эксплуатация электрогенерирующего оборудования современных разработок (парогазовые, паротурбинные установки);
замена электрических котельных на оборудование, работающее на местных источниках энергии (торф, пеллеты);
использование оборудования высоких технологий, которое может работать на вторичных энергоресурсах или же продуктов отходов производства;
эксплуатация оборудования с нетрадиционными источниками энергии (биогазовая установка, гелио коллектор, ветряная электростанция, гидроэлектростанция);
полное обследование, системы освещения на производстве, электрических приборов и устранение лишних потерь электроэнергии;
правильное расположение окон, которые пропускают максимальное количество света и создают в помещении естественное освещение (экономия электроэнергии до 15 %);
наличие соответствующей должности для человека, отвечающего за экономный расход электроэнергии на производстве;
правильное обращение сотрудников производства и экономное расходование энергии;
установка приборов для учета электроэнергии с высокоточными характеристиками.

Когда выгодно внедрение?

Такую систему устанавливают садоводческие товарищества, объединения промышленного значения и ЮЛ. Кроме того, к применению системы нередко прибегают ТСЖ, а также помещения жилого многоквартирного типа.

Внедрение АСКУЭ позволяет организовать:

измерение объемов в плане электрической энергии, которая потребляется, за исключением «ручного» съема показаний;
контроль расхода электроэнергии (в почасовом, посуточном, понедельном плане);
реализация автоматического сбора, дальнейшей обработки и хранения информации по поводу потребляемых объемов электрической энергии;
расчет балансов электроэнергии, а также контроль ее «утечки»;
полный анализ потребления;
мгновенное получение сведений по поводу актуальных неисправностей учета данных.

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
Прокладка и монтаж кабельных линий.
Подключение оборудования.
Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

изучение объекта, выбор оборудования и составление проектной документации;
согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы. Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Будет интересно прочитать:

Преимущества и недостатки двухтарифных счетчиков электроэнергии
Что такое АСТУЭ
Перепрограммирование электросчетчика в 2017 году
Причины потерь электроэнергии

Описание «волшебных коробочек» экономящих электроэнергию

Умные счетчики, которые были учреждены законодательством, в народе называют «волшебными коробочками» из-за возможности самостоятельной передачи данных в инспектирующие службы и автоматического отключения электроэнергии в случае системной неуплаты.

Показания на приборе отсутствуют, а «волшебная коробочка» при включении в сеть отображает 6–7 режимов с визуализацией цифр. При этом многие потребители сомневаются в точном алгоритме работы таких устройств.

Стоимость установки такого счетчика составляет в среднем 6000–15000 тысяч рублей. Алгоритм работы прибора требует тщательного изучения, так как большинство потребителей так и не освоили принцип его действия и получение данных без снятия показаний по счету.

Расшифровка аббревиатуры АСКУЭ

Название расшифровывается следующим образом:

А – автоматизированная.
С – система.
К – коммерческого.
У –учета.
Э –электроэнергии.

Иногда в название добавляется уточнение, описывающее характер комплекса — «информационно-измерительный». В таком случае аббревиатура преображается в АИИС КУЭ или АИСКУЭ.

Среди принятых сокращений можно встретить созвучные названия, например: АСДУЭ или АСТУЭ, но это совершенно другие комплексы автоматизации. Первая обеспечивает диспетчерское управление электроснабжением (ДУЭ), вторая хоть и является системой учета, но она несет в себе техническую, а не коммерческую составляющую. Подробно о различии между этими АС будет рассказано ниже.

Основные элементы АСКУЭ

Как видите, автоматизированная система учета включает в себя ряд элементов (подразделений), которые выполняют определенные задачи. Подобную структуру принято разделять на три уровня. Расскажем детально о назначении каждого из них.

Элементы первого уровня

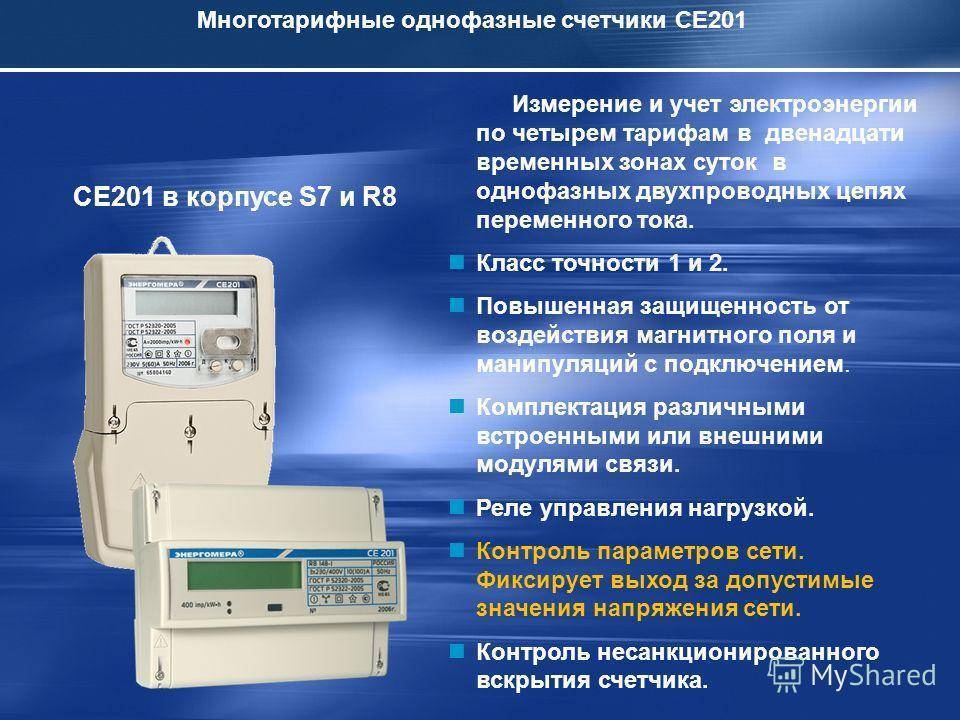

К таковым относятся электронные приборы учета, у которых имеется специальный модуль, позволяющий отправлять сигналы в центр сбора. В России практикуется использование интерфейса RS-485, это стандарт асинхронной передачи данных, применяемый в системах автоматизации. Его упрощенная организация представлена ниже.

Организация интерфейса RS-485

Основной недостаток подобного устройства – ограничение количества приемо-передатчиков, их не может быть более 32. Выходом из этого может быть каскадирование системы, а именно установка сумматоров, «аккумулирующих» данные от различных источников. Изображение такого прибора показано на рисунке 7.

Рисунок 7. Устройство сбора и передачи данных (УСПД)

Обратим внимание, что разработка АС на базе интерфейса RS-485 велась в то время, когда использование GSM было экономически не обосновано. На текущий момент ситуация радикально изменилась

Связующее звено (элементы второго уровня)

Данный уровень используется для организации транспортировки данных к центру обработки. На текущий момент большинством приборов учета используется интерфейс RS-485, несмотря на то, что данный способ является явно устаревшим. Сложившаяся ситуация вызвана инертностью структур, отвечающих за стандартизацию, что несколько притормаживает внедрение новой технической базы.

Центр обработки (завершающее звено)

Данный элемент представляет собой АПК, в который поступают и обрабатываются информационные сигналы. Его характеристики напрямую зависят от объема поступающих данных и наличия дополнительных функций системы. Исходя из этих технических условий, для комплекса АС подбираются компьютерные мощности и программное обеспечение.

Цель создания системы АСКУЭ и АИИС КУЭ

Внедрение системы АСКЭУ позволит любому потребителю:

Измерять объемы потребленной электроэнергии без «ручного» съема показаний. Проще говоря, после внедрения АСКЭУ не нужно будет каждый месяц 30 числа приходить и записывать показания счетчика. Система сделает это автоматически.
Контролировать почасовый, посуточный, понедельный расход электрической энергии;
Осуществлять автоматический сбор, обработку и хранение данных об объемах потребленной электроэнергии;
Рассчитывать балансы электроэнергии и контролировать «утечки» электроэнергии;
Анализировать потребление электроэнергии;
Получать мгновенную информацию обо всех неисправностях учета.

Все вышеописанное здесь позволяет потребителю значительно снизить свои затраты на электрическую энергию.

Как и за счет чего это происходит? Давайте разбираться.

От чего зависит платеж по договору электроснабжения

Для начала — о том,от чего зависит тариф,по которому оплачивают потребление электроэнергии.

Зависит он,во-первых,от ценовой категории. Во-вторых,от уровня напряжения,на котором вы получаете электроэнергию. И,в-третьих,от категории потребителя: население или прочие потребители.

Однако к оплате по тарифу за киловатт-часы в счет-фактуре энергетики добавляют еще и оплату потерь в линии,трансформаторе,или и то,и другое вместе.

Это все законно и справедливо. Но есть нюансы: надо понимать,что условия,на которых заключен договор энергоснабжения,для вас будут жесткими. И эти условия можно пересмотреть,так же законно сократив затраты.

Ключевые особенности

Система АСКУЭ не может нормально функционировать без цифровых устройств учёта электроэнергии и мощности, коммуникаций, компьютеров, а также программного обеспечения. Сбор и передача информации происходит благодаря микропроцессорным устройствам, которые находятся в определённом секторе. К основным преимуществам таких агрегатов можно отнести способность учитывать активную и реактивную энергию в соответствии с действующим тарифом. Оборудование вычисляет показатель мощности во всех направлениях.

Вам это будет интересно Как расшифровать аббревиатуру КИПиА и чем занимается киповец

Система призвана фиксировать нагрузку в определённом временном промежутке и максимальную нагрузку, вся информация хранится в памяти АСКУЭ. Некоторые устройства способны измерять качественные параметры электроэнергии: провалы напряжения, частоту. Передача всей собранной информации может осуществляться только в том случае, если установлена связь. В противном случае данные будут заархивированы в киловатт-часах. Ещё некоторое время такая информация может храниться в памяти прибора учёта.

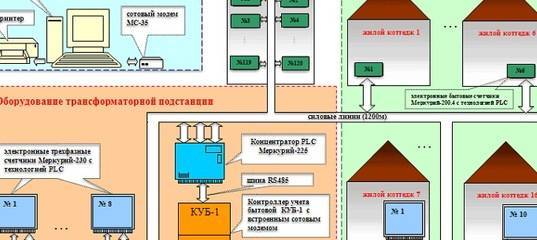

Коммуникации представлены специализированными телефонными каналами, а также телекоммуникационной аппаратурой (мультиплексоры, модемы, радиомодемы). Финальные работы всегда зависят от компьютеров. Для автоматизации процесса специалистами были разработаны универсальные интерфейсы передачи собранной информации:

PLS. Все данные передаются по проводам питания счётчика.
Интерфейс RS-485. Система представлена в виде кабеля, поддерживающего подключение до тридцати приборов. Благодаря этому специалисты могут в несколько раз увеличить скорость передачи данных. Но такой вариант подходит исключительно для маленьких объектов.
Мобильный интерфейс. Информация может передаваться только при помощи высококачественного модема.

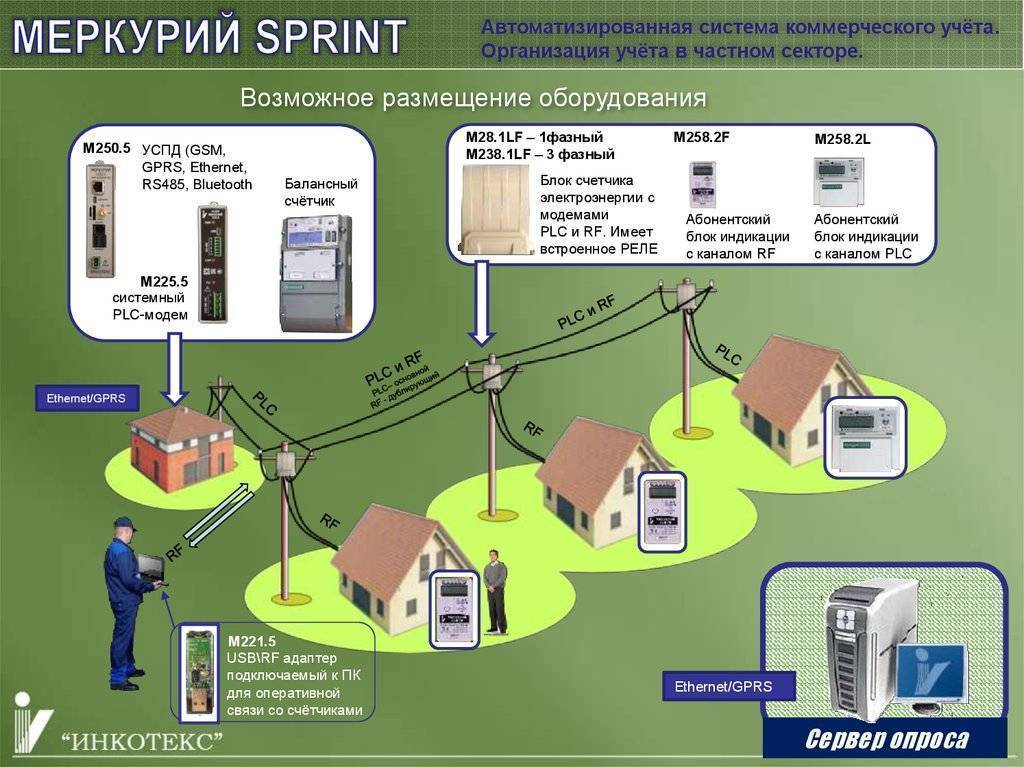

Разновидности АСКУЭ

Так как цены на электроэнергию постоянно растут, специалисты стараются своевременно разрабатывать новые меры эффективного учёта. За счёт этого область применения универсальных автоматизированных систем управления постоянно расширяется. Внедрение новых технологий помогает эффективно и непрерывно контролировать и оптимизировать количество затрат. Статистические данные показали, что системы автоматизированного учёта применяются в следующих отраслях:

В жилых секторах, частной и коммерческой недвижимости.
Системы коллективного учёта, которые позволяют обслуживать до 50 абонентов.
Потребительские отрасли.
Крупные системы, где обслуживается до 1 тысячи человек.
В загородных домах и на дачах, а также в садовых товариществах.

«СТРИЖ» и аналоги

Технология «СТРИЖ» позволяет построить систему автоматизированного учета электроэнергии с минимальным количеством функциональных блоков. Все что нужно — модемы для счетчиков и радиостанция, без проводов, без концентраторов и ретрансляторов.

Решение получается дешевым по стоимости оборудования, простым и быстрым в монтаже. Убедитесь сами:

Сравнение различных систем автоматизации удаленного сбора показаний счетчиков электроэнергии
Характеристики	GSM/3G/LTE	ZigBee, M-Bus	XNB
Плотность базовых станций для покрытия города 1 млн. человек	1000	5000	20
Точность передачи сигнала	низкая	средняя	высокая
Потребление энергии модемом	5000 mW	150-700 mW	50 mW
Радиомагнитное излучение модема	высокое	среднее	сверхнизкое
Время автономной работы модема	до 2 мес.	до 4 лет	до 10 лет
Проникающая способность сигнала внутри зданий и подвалов	низкая	низкая	высокая
Относительная стоимость модема	2.8x и выше	2x и выше	1x
Радиус передачи до Базовой станции	до 1 км	до 100 м	до 10 км
Возможность настройки параметров под клиента, выгрузка в 1С	нет	нет	да

Узнайте стоимость системы учета электроэнергии «СТРИЖ» для вашего поселка. Позвоните нам 8 (800) 550-76-82

или

ОТПРАВЬТЕ ЗАЯВКУ НА РАСЧЕТПодготовим в течение 7 мин.

В чём преимущества АСКУЭ по сравнению с традиционным энергоучётом

Автоматизированная система коммерческого учёта электроэнергии позволяет обеспечить точность и прозрачность взаиморасчётов между поставщиками и потребителями, а также реализует:

точное измерение параметров поставки и потребления энергоресурса;
непрерывный автоматический сбор данных с приборов учёта с отправкой на сервер и визуализацией в личном кабинете;
ведение контроля за энергопотреблением в заданных временных интервалах;
постоянное накопление и долгосрочное хранение данных даже при выключенном электропитании приборов учёта;
быструю диагностику данных с возможностью выгрузки информации за текущий и прошлый периоды;
анализ структуры энергопотребления с возможностью её корректировки и оптимизации;
оперативное выявление несанкционированных подключений к сети энергоснабжения или безучётного потребления;
фиксацию даже незначительных отклонений всех контролируемых параметров;
возможность прогнозирования значений величин энергоучета на кратко-, средне- и долгосрочный периоды;
удалённое отключение потребителей от сети с возможностью обратного включения.

Как следствие из вышеназванных факторов, внедрение АСКУЭ способствует энергосбережению, благодаря чему система в среднем окупает себя в пределах одного года.

Пора уже внедрять дистанционный способ снятия показаний приборов учета и автоматизированную обработку данных. Для этого у ресурсоснабжающих организаций есть все возможности.

Александр Варфоломеев, заместитель председателя комитета Совета Федерации по социальной политике

Таким образом, Правительство России однозначно отвечают на вопрос, нужна ли АСКУЭ. Проблемы, которые оно оставляет поставщикам электроэнергии, промышленным потребителям, управляющим компаниям и ТСЖ, сводятся к выбору оптимального оборудования для её проектирования и внедрения.

С точки зрения возможностей оптимизации учёта и энергопотребления, которые даёт АСКУЭ, минусы у системы практически отсутствуют. Они, конечно, есть, и связаны с конкретным её воплощением. Так, основными недостатками монтажа системы проводных АСКУЭ являются высокая стоимость и риск обрыва сети. Среди минусов беспроводных решений на базе GSM-протоколов следует выделить необходимость инсталляции сим-карты в каждый прибор учёта, высокую стоимость модемов, нестабильность сигнала при размещении счётчиков внутри железобетонных зданий или металлических шкафов.

Эти проблемы снимают решения для «умных домов» на базе ZigBee, М-Bus и Z-Wawe, однако радиус их действия (до 50 м) требует подключения дополнительных ретрансляторов, что увеличивает стоимость установки АСКУЭ и, соответственно, срок её окупаемости.

Как показывает анализ и сравнение современных технологий автоматизации энергоучёта, самым экономичным решением для внедрения АСКУЭ является технология LPWAN. Автоматизированная система, выстроенная по этой технологии не нуждается в дополнительном оборудовании: каждый прибор учёта одновременно является устройством сбора и передачи данных (средний уровень структуры АСКУЭ). При этом, его стоимость не намного превышает розничную цену обычного умного счётчика с аналогичными характеристиками.

Система «СТРИЖ» использует технологию LPWAN с радиусом действия 10 км, без концентраторов и ретрансляторов.

Система автоматизации учета электроэнергии для МКД, РСО и СНТ

В продолжение статьи:

Принцип работы

Для организации автоматизированной системы необходимо стандартное оборудование, куда входит электронный прибор учета, УСПД, витая пара для соединения модема и счетчика, серверная часть. В некоторых случаях учет становится сам передатчиком информационного потока, так как обладает 3G-связью. Реализация АСКУЭ в многоэтажных домах и на предприятиях требует разработки проектной документации.

Сам процесс осуществляется следующим образом:

В серверную часть поступает сигнал на УСПД о необходимости снять показания приборов учета.
Команда передается по витой паре к учету, после чего происходит сбор и возврат информации.
Закодированные данные передаются обратно к серверной части, где осуществляется декодирование информационного потока.
Оператор ЭВМ использует полученные показания для определенных нужд.

Следует отметить, что в большинстве случаев информация поступает автоматически в заданный интервал времени. Обычно каждый час, но бывает и чаще. Количество обновлений влияет на стоимость, так как задействована в основном передача данных через сеть 3G.

Требования к монтажу

Любое внедрение системы должно начинаться с проектирования. От правильности всех расчётов зависит успешная установка и подключение АСКУЭ. Профессиональное проектирование обязательно должно учитывать особенности объекта, ресурсы, а также объёмы производства компании. На основании полученных расчётов итоговое количество и разновидность используемого оснащения при установке системы может подвергаться изменениям. Благодаря этому появляется дополнительное время для подбора нужных приборов, которые точно будут соответствовать всем заявленным требованиям.

Вам это будет интересно Как расшифровать аббревиатуру КИПиА и чем занимается киповец

Только после проведения всех расчётных и проектировочных работ специалисты могут приступать к установке АСКУЭ. Эта процедура состоит из нескольких основных этапов:

Установка обязательного оборудования (модемы, приборы учёта, компьютеры, серверы).
Прокладка и последующий монтаж кабельных линий.
Подключение приобретённого оборудования.
Финальная наладка системы.

Стоит отметить, что все работы по установке и подключению АСКУЭ могут выполняться исключительно подрядными компаниями. В обязанности экспертов входят следующие мероприятия:

Тщательное изучение объекта. Выбор наиболее подходящего оборудования, а также поэтапное составление проектной документации.
Обязательное согласование в органах Энергосбыта. После одобрения планов специалисты могут приступать к монтажу и пусконаладочным работам.
Настройка компьютерного оснащения, консультация потребителей. В течение указанного в документах срока клиент может бесплатно обратиться за гарантийным обслуживанием оборудования.

Установка инновационной системы АСКУЭ должна осуществляться в строгом соответствии с чёткими требованиями и пожеланиями заказчика. Сам эксперт должен полагаться ещё и на конкретные данные объекта. Итоговый результат зависит не только от проектирования и монтажа, но и от настройки. На финальном этапе должны быть установлены правильные опции.

Преимущества и недостатки

С появлением АСКУЭ пропадает множество проблем – теперь нет необходимости снимать показания со множества приборов учёта в доме, передавать их в коммунальные компании, а им в свою очередь нет необходимости их получать, обрабатывать, составлять счета и рассылать их.

Рекомендуем: Импульсные счётчики

Помимо этого у системы ещё много преимуществ:

информация со счётчиков передаётся и обрабатывается автоматически, а так же хранится на сервере;
данные максимально точные;
уровень энергопотребления можно контролировать удалённо;
показания хранятся длительное время в необходимом формате;
данные анализируются автоматически;
данные за любой период можно просто и быстро получить в любое время;
помогает выявлять хищение ресурса (обман прибора учёта, использование энергии без счётчика, незаконное подключение к сетям энергоснабжения);
фиксация неправильной работы счётчика, энергосетей и перебоев электроэнергии, что позволяет своевременно скорректировать эти проблемы.

Но и у такой “умной” системы есть свои недостатки:

высокая цена, но она быстро компенсируется выгодами;
риск повреждения участка сети, вследствие чего перестанет функционировать сома система;
если на сеть воздействует электромагнитное поле может возникнуть нестабильный сигнал;
передаваемые данные очень уязвимы.

Система АСКУЭ — автоматизируем

Использование автоматизированных систем управления позволяет производить постоянный контроль за использованием электрической энергии, осуществлять управление над потреблением, снижать расходы.

Широкое применение получило в промышленности, для электростанций, муниципальных служб, дачных поселков, торговых организаций.

Основные функции АСКУЭ:

получение и обработка данных о расходе или получении электроэнергии;
создание единой базы с измеряемыми данными;
анализ полученных данных, создание графиков нагрузок;
контроль и сигнализация повышения лимитированных нагрузок потребления энергии.

Требования к системам технического учета электроэнергии (АСТУЭ) на предприятиях

Системы технического учета создаются на базе отдельных счетчиков, устанавливаемых для внутреннего учета по производственным подразделениям предприятия (например, по цехам). Но и системы коммерческого учета электроэнергии также должны обладать возможностями по решению задач технического характера.

Требование 6: Система должна обеспечивать сбор и анализ параметров потребления.

Счетчики позволяют получать данные о параметрах потребления (уровне напряжения по фазам, пофазные токи, мощности и другие характеристики). Обычно эти данные не накапливаются счетчиком во внутренней памяти, а выдаются по запросу пользователя (мгновенные значения).

Чтобы отследить параметры потребления в динамике и фиксировать их отклонения, система должна собирать их в автоматическом режиме. Частота опроса задается расписаниями и подбирается под конкретные задачи. С учетом времени отправки запроса, обработки запроса счетчиком, и доставки результатов обычно данные собираются с периодичностью один раз в пять минут. Существуют системы с возможностью более частого получения данных.

Требование 7: Система должна предупреждать пользователя об угрозах аварийной ситуации

Об угрозе аварии можно судить по множеству данных: перепады по напряжению, перегруз по току, обрыв фазы, … Современные счетчики могут собирать нужные данные, чтобы предупредить пользователя о наступлении таких событий.

Система должна позволять выставлять уставки по различным параметрам и направлять пользователю сообщения о нарушении выставленных уставок. Оповещения должны выводиться на экран компьютера или смартфона, а также рассылаться по электронной почте. через мессенджеры или SMS-сообщениями.

Требование 8: Система должна осуществлять сбор показателей качества электроэнергии и предупреждать о нарушении условий поставки

Некачественное электроснабжение также может привести к порче оборудования и существенному ущербу. Множество современных счетчиков ведут учет основных показателей качества и фиксируют в своей памяти все события, когда показатели не соответствовали нормативным значениям.

Система должна обеспечивать считывание таких данных со счетчиков и формировать акты о нарушении условий поставки электроэнергии. чтобы была возможность предъявить их поставщику электроэнергии, заявить о нарушениях и потребовать качественного электроснабжения.

Определение видов АСКУЭ и АСУЭ

Сейчас применяются следующие системы коммерческого учёта:

употребление на линиях энергообслуживания бытовых потребительских организаций (комплекс АИИС КУЭ — автоматизированная информационно-измерительная структура);
применение в жилищном фонде;
использование для частников: дач, садов, прочих потребителей;
комплексы коммерческого контроля до пятидесяти абонентов;
схемы, позволяющие учитывать данные до одной тысячи клиентов.

С юридической стороны она несколько отличается от первоначальной разработки. Система КУЭ создавалась в основном для оптовых рынков мощностей и электроэнергии. Рассматриваемая система заточена первоочерёдно на розницу.

Функции системы автоматизированного КУЭ

Схем для структурного контроля расхода энергии большое количество. Например, она может обрабатывать данные компаний, передающих электроэнергию в автоматическом режиме. Также неоспоримым достоинством будет доступность контроля тепловой и электрической энергии у разных хозяйствующих субъектов, начиная с отдельного дома и заканчивая промышленным объектом.

Основными направлениями учёта являются:

Непрерывный контроль расхода электроэнергии.
Регистрация применения энергии по разнообразным тарифным ставкам.
Передача числовых данных по диспетчерским заявкам.
Корректировка сезонных временных переходов.
Создание и сохранность данных в центральном массиве.
Автоматизация информации о затратах электричества на пиковых интервалах, то есть через тридцать минут.

Составные части системы учёта

Комплекс АСКУЭ построен на следующих элементах:

Программируемые средства и приборы, ведущие энергетический и мощностный учёт.

Первичной составляющей будет цифровой элемент, учитывающий, собирающий и передающий информацию. Здесь задействованы устройства на базе электронных микрочипов секции учёта. Главное их достоинство — умение разделять активную и реактивную энергии и разнонаправленные мощности. Такие приспособления запоминают пиковую нагрузку по часам максимума и сохраняют эти сведения. Отдельные модули могут замерять также напряжение в сети, посадки, частотные характеристики.

Собранная информация транспортируется по каналам связи. Если они не работают, то данные сохраняются на некоторый временной интервал в запоминающем устройстве.

Коммуникационное оборудование.

Коммуникационные возможности — это специальные отдельные линии телефонной связи с необходимым телекоммуникационным оборудованием: всевозможные модемные приставки.

Компьютерная техника со специально установленными программами.

Третьим элементом АИСКУЭ стали компьютерные комплексы и программы, собирающие и передающие данные. Они работают как с отдельным потребителем, так и по нескольким одновременно. Используются разнообразные типы подключений при транспортировке информации:

RS-485, являющийся кабелем с различными модулями, число которых может достигать тридцати двух. Данные передаются быстро, но используется он лишь на небольших потребителях.
PLC, передающий информационные массивы с помощью проводов электроприбора.
Мобильный, использующий беспроводные модемы.

Непосредственно сами приложения с базами данных.

Ну и, наконец, программы для обмена информацией с остальными участниками системы является четвёртой составляющей АСКУЭ.

Подразделения

Итак, теперь становится понятны, что организовать систему АСКУЭ – это организовать несколько подразделений, каждое из которых будет выполнять свои функции. Рассмотрим каждое из них по отдельности.

Первый уровень

Приборами первого уровня являются обычные счетчики (электронные или индукционные), которые стоят у потребителя. Кроме счетчиков можно использовать специальные датчики, которые подключаются через интерфейс компьютера или через аналого-цифровые преобразователи.

Хотелось бы обратить внимание на один нюанс системы АСКУЭ – это возможности интерфейса. Для соединения датчиков с контроллерами используется интерфейс марки RS – 485 (это стандарт, который используется для физического уровня асинхронного интерфейса)

Это самая популярная модель, которая нашла свое применение практически во всех системах, связанных с автоматизацией промышленных сетей.

Так вот, в системе установлен приемник электронного согнала, его сопротивление составляет 12 кОм. То есть, получается так, что существуют определенные ограничения передатчика электронного сигнала, что создает ограничение на количество приемников этого сигнала. Поэтому данная модель (RS 485) может принимать сигналы только от 32 датчиков. Такое ограничение – минус.

Второй уровень

Это связующий уровень системы, на линии которого размещены различного типа контроллеров, обеспечивающих транспортировку данных (сигнала). Чаще всего эту роль выполняет преобразователь, который изменяет электронный сигнал от RS 485 на RS 232, идущий на персональный компьютер. Именно преобразованный сигнал может считывать компьютерная программа.

Третий уровень

Здесь собирается, обрабатывается, анализируется и храниться вся информация системы АСКУЭ. Основное требование к этому уровню – обеспечение специальной современной программой для настройки системы в целом.

Необходимо отметить, что все электронные счетчики, используемые для учета потребления электрического тока, оборудованы таким образом, чтобы без проблем подключиться к АСКУЭ. Правда, есть еще старые приборы, в которых данная функция отсутствует. Но и это даже не проблема, потому что для таких счетчиков можно дополнительно установить оптический порт, который будет считывать информацию и передавать ее на компьютер (установка порта может производиться уже на действующем приборе). То есть, современные электронные счетчики – это довольно-таки сложный электронный прибор.

Но не стоит думать о том, что только электронные счетчики могут быть использованы в системах АСКУЭ. Хотя они и являются основными

Обратите внимание на маркировку любого индукционного счетчика. Если в ней есть буква «Д», то и эти приборы пригодны для системы контроля

Суть в том, что в конструкции этого типа устройств установлен импульсный датчик с телеметрическим выходом. Именно он и обеспечивает передачу информации по двухпроводной линии связи.

Но стоит ли все это делать, то есть, использовать старые индукционные счетчики? Ведь, как говорится, это уже прошлый век. Все правильно, от них лучше избавиться, потому что увязывать их с современными АСКУЭ становится все сложнее и сложнее. Конечно, можно провести ряд подключений и обеспечить сеть современными приборами, которые преобразовывают информацию до интерфейса RS 232. Но все это сложно, да и стоит ли. Лучше установить современный электронный прибор учета, и этим решить все проблемы. А индукционные модели можно использовать для учета локальных участков.

Аскуэ: что это такое и как с ее помощью экономить на электроэнергии?
