Как сделать буровой инструмент
Выбор инструмента для — важный этап в обеспечении бесперебойной подачи питьевой воды на приусадебный участок. Для бурения выработок применяются специальные приспособления, которые можно приобрести в строительном магазине или при наличии профессиональных навыков изготовить самостоятельно.
Вариант 1: спиральный и ложковый бур
Змеевик, или винтовой бур, применяют для организации выработок в глинистых грунтах с примесью мелкого гравия. Конструкция состоит из оголовка с конусной резьбой, корпуса из металлического профиля и лопастей с острым лезвием. Диаметр бура 65-75 мм, длина 350 мм, вес 2-2,5 кг. Изготавливают инструмент из высокопрочной легированной стали.
Буровая ложка предназначена для пробивки скважин в мягких породах. Инструмент представляет собой стальной цилиндр диаметром 70-195 мм, состоящий из резьбы в верхней части и режущей коронки — в нижней.
Корпус по всей длине имеет вертикальный разрез, один край которого вогнут, а второй заточен и служит для срезки грунта с боковых стенок выработки. При вращении механизма шлам поступает внутрь корпуса и поднимается на поверхность вместе с инструментом.
Буровую ложку и змеевик можно изготовить самому, но только в профильной мастерской, имеющей в своем составе токарный станок и кузню.
Вариант 2: желонка и стакан
Желонки служат для бурения скважин ударным способом. Корпус инструмента изготавливают из куска стальной трубы длиной 1,5-3 м и диаметром 90-220 мм, вес сегмента — 25-100 кг.
Верх трубы оборудуют конусным резьбовым соединением или серьгой для крепления к подъемному механизму. К нижней секции крепят металлический башмак с клапаном, который изготавливают на 5-10 мм больше диаметра обсадных труб.
Для выемки отработанного грунта желонка оснащается механизмом в виде шарика или тарельчатого диска. Заслонка монтируется шарнирно в углубление башмака (посадочное место). Если роль клапана выполняет стальной шарик, то дополнительно устанавливается фиксирующая пластина, не позволяющая приспособлению выпасть вместе с породой.
Стакан для бурения в глинистых породах изготавливается по тому же принципу, только у него отсутствует клапан. Для очистки инструмента от вязкой глины по всей длине трубы фрезеруют продольные сквозные отверстия.
Типы насосов. Установка
Существует множество разновидностей насосов, рассмотрим наиболее часто употребляемые насосы в скважинах для воды:

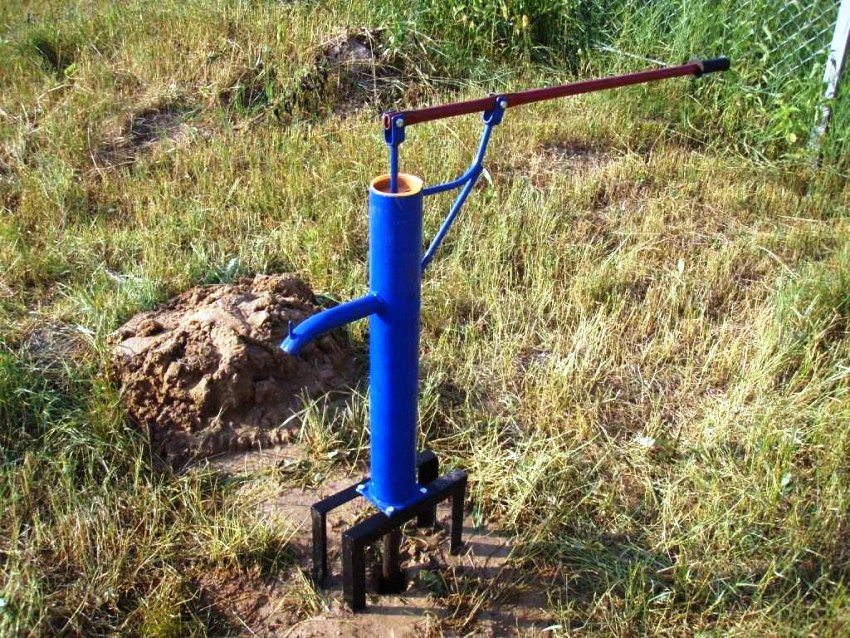

- Есть две разновидности — ручной и электрический. Кстати, хорошо бы было иметь оба типа (для резерва, в случае отключения электричества)
- Электрический насос устанавливается в самом начале скважины
- Если насос установлен на поверхности, то выкачка подземных вод возможна с глубины лишь до 9 м
Схема обвязки поверхностного насоса
- В случае залегания воды на глубине 10 — 12 метров, делают приямок и погружают насос в приямок.
- Такой подход даст возможность осуществлять забор воды с глубины 11 – 12 метров.

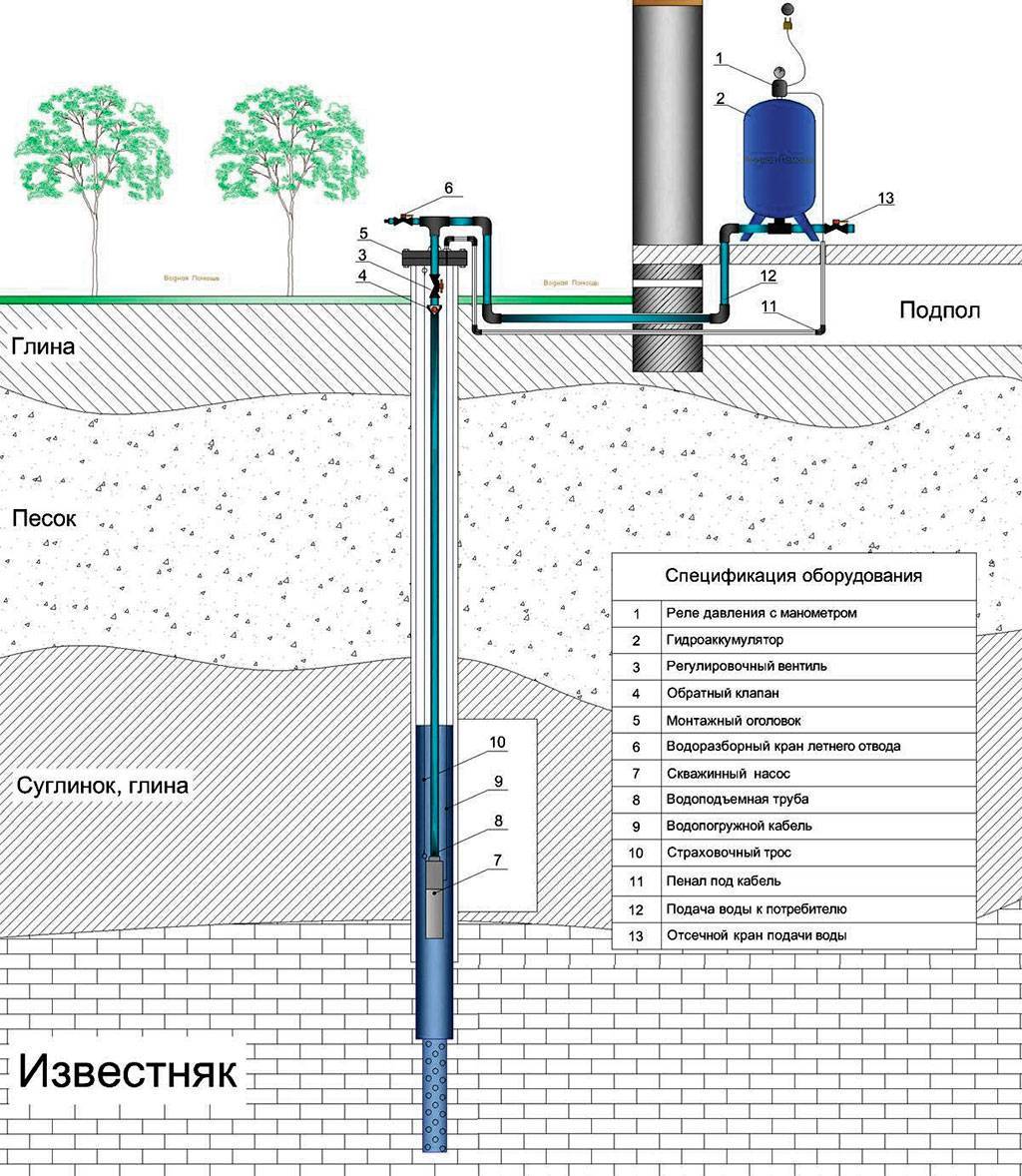

- Чтобы выкачивать воду из более глубоких слоев, нужен насос погружного типа.
Такой насос погружают в скважину, он выдавливает воду наружу под давлением
Перед тем, как ввести скважину в эксплуатацию, возьмите пробы воды на анализ
При включении электрического насоса, в корпус должна быть залита вода, только после этого электродвигатель включают, открывают вентиль для подачи воды в водопроводную систему.
Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы
Распространенные ошибки
Большинство проблем связано с тем, что за дело берутся люди, не имеющие опыта. Все дело в том, что бурить скважину на участке своими руками нужно с филигранной точностью. Шурф должен быть вертикальным. Наклон, изгиб, излом приводит к тому, что невозможно установить обсадную трубу.
Но и тогда некоторые допускают следующие ошибки:
- Перестарались. Это когда обсадная труба пронизывает водоносный слой и уходит в пласты, в которых нет воды. В данном случае обсада приподнимается, верхний элемент меняется на меньший. Необходимо добиться, чтобы скважина была заглублена до середины водоносного пласта.
- Недоделали. Слишком короткая обсадная труба приводит к тому, что грунт внизу не раскреплен. Он обрушивается и блокирует поступление воды, засоряя обсаду. Для очистки используется желонка. После этого обсадная труба наращивается на недостающую длину.
Некоторые неправильно устанавливают погружной насос. Если он находится слишком низко, песок забивает входное отверстие, не позволяя воде попасть внутрь. Выход – поднять насос. Перед этим его вынимают, чистят фильтр грубой очистки, и скважину зачищают от песка желонкой.
Чтобы правильно поставить помпу нужно включенный насос плавно погружать в обсадную трубу. Наличие воды говорит о том, что водоносный слой достигнут. Далее опускать нужно медленно до тех пор, пока из трубы не пойдет вода с песком. Как только это произошло, погружной насос поднимают на полметра и фиксируют на этой отметке.
Виды скважин
От глубины залегания водоносного слоя зависит выбор вида скважины, объем бурильных работ и технология бурения.
1 — водонепроницаемые грунты, 2 — забор воды с верховодки, 3 — верховодка, 4 — колодец на верхний водоносный слой, 5 — водонепроницаемые грунты, 6 — первый водоносный горизонт, 7 — артезианские воды, 8 — артезианская скважина, 9 — песчаная скважина.
Абиссинский колодец обустраивают, если водоносный слой находится на глубине от 3 до 12 метров. Выкопать его могут вручную два человека. В народе этот вид скважины называют иглой. Небольшая глубина забора воды требует особенно тщательного определения места бурения.
Одним из вариантов устройства скважины может быть ее бурение прямо в подвале под домом. В этом случае набрать воду будет легко и просто даже в самые сильные морозы. Владельцы дач устанавливают на колодец насос и ручную колонку.
Песчаная скважина используется при залегании водоносного пласта не более чем на 50 метров. Обустройство такой скважины на даче придется выполнять с помощью специального оборудования. Само название скважины говорит о том, что воду добывают из песчаного водоносного слоя. Качество добываемой воды может быть разным. Необходимо сделать анализ в санэпидстанции, чтобы определить пригодность воды для питья. После окончания бурения в скважину опускают насос с фильтром. Его придется периодически доставать для чистки.

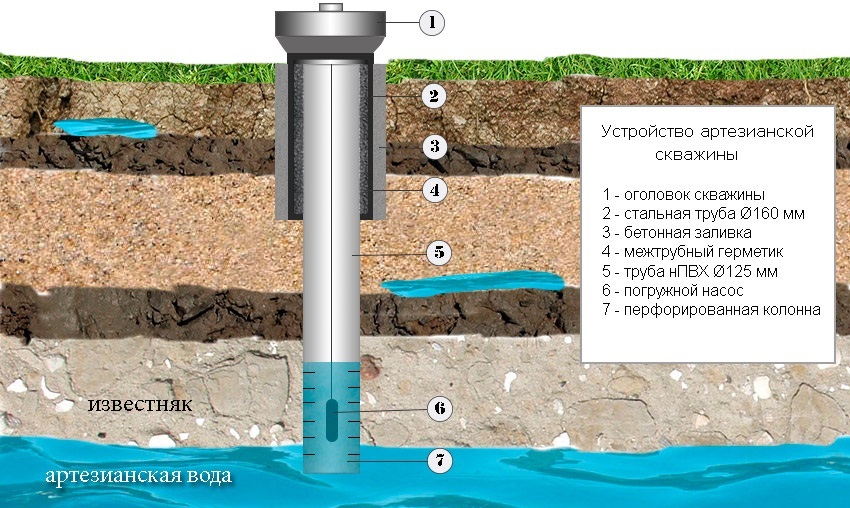

Артезианская скважина самая глубокая. Самостоятельно пробурить ее невозможно, поэтому нанимается бригаду специалистов с мощной буровой установкой. Пласт, несущий воду, залегает на глубине более 50 м. Наибольшая глубина скважины равна 200 м. Если у соседей нет скважины такого вида, сделайте заказ на бурение экспериментальной скважины для определения глубины водоносного пласта. В целях экономии средств стоит договориться с соседями, чтобы пробурить одну скважину на несколько домов. Воды хватит всем.
Что лучше колодец или скважина на даче и какой из представленных видов подходит вам следует определить самостоятельно. Если вы не планируете потребление воды в больших объемах и на участке подходящий грунт, остановите выбор на колодце, скважине-игле или песчаной. Большой потребление воды может обеспечить лишь артезианская скважина.
Скважины своими руками: возможные виды
Обеспечение водой – первостепенная задача при обустройстве любого жилого помещения. На сегодняшний день существует несколько способов добычи воды:
- колодец;
- абиссинский колодец:
- песчаная скважина;
При грамотном оборудовании, абиссинский колодец способен снабжать чистой водой на протяжении долгих лет
артезианская скважина.
Обустройство колодца – это процесс трудоемкий, поэтому дорогостоящий.
Недостатком его является еще и то, что вода черпается из верхних слоев, что создает большую вероятность попадания загрязнений как внешних, так и поступающих через верхние слои грунта. Количество воды ограничено, средний дебит составляет 0,5 куба в час. Колодец требует постоянной чистки и ремонта, все эти процессы проводятся вручную.
Скважина – более современный, надежный, долговечный и доступный способ добывания воды. Пробурить скважину на воду можно на любом земельном участке. В зависимости от глубины нахождения водоносных пластов выбирается вид конструкции: абиссинский колодец, песчаная или артезианская скважина. Если водоносный пласт расположен на глубине до 12 м, бурится абиссинский колодец. Если данный показатель составляет 50 м, воду можно добывать с помощью песчаной скважины. Артезианская необходима, если вода находится на глубине до 200 м.
Абиссинская скважина имеет небольшой диаметр, в нее не попадают поверхностная грязь и пыль. Дешевый и надежный вариант при умеренном количестве использования воды. Песчаная скважина имеет дебит в среднем 1,5 куба в час. Это фильтровый вид, т.е. на водоносный песок ставится фильтр из полимеров или нержавеющего металла. Артезианская скважина бесфильтровая, вода подается чистая, без примесей. Дебит составляет от 5 до 100 кубов в час.
Такое мероприятие как бурение артезианских скважин подразумевает проведение большого объема технологически сложных работ
Схема принципа работы скважины на воду (песчаный вид) дает наглядное представление о ее внутреннем устройстве.
Выбор вида скважины – процесс крайне важный и ответственный.
Способы бурения и инструменты
Как самому пробурить скважину для воды? Для любительского исполнения доступны следующие виды бурения:
- ударный;
- роторный и ударно-вращательный;
- ударно-канатный.
Ударный
Применяется для создания скважины-иглы, также называемой абиссинским колодцем. По сути, грунт буквально прокалывается трубой с заостренным наконечником, имеющей в диаметре от 25 до 120 мм. По ее торцу осуществляют серию ударов специальным тяжелым инструментом – бабкой.
Вращательный (роторный) и ударно-вращательный
При данном способе буровой снаряд закрепляют на конце так называемой буровой колонны или штанги, состоящей из нескольких последовательно скрепленных труб.
По мере углубления скважины буровая колонна наращивается путем присоединения к ней все новых колен.
Вращают колонну с помощью вделанного в верхнее колено рычага, заставляя таким образом бур погружаться в землю. При ударно-вращательном бурении буровую штангу периодически приподнимают и сбрасывают, разрыхляя грунт, либо бьют по ней кувалдой.
Инструменты:
- Шнек. Используется двухзаходный вариант, поскольку одно заходный будет уходить в сторону и быстро застрянет. При вращательном бурении шнеком проходят связные грунты однородной плотности – почву, мягкую глину, суглинок, влажные супеси.
- Ложковый бур. Применяется при вращательном или ударно-вращательном бурении для разработки рыхлых и сыпучих грунтов, которые не могут удерживаться между лопастями шнека.
После бурения скважины следует провести работы по ее благоустройству
Очень важно соорудить надежный оголовок для защиты скважины от паводковых вод. Оголовок для скважины своими руками: ход работ по изготовлению, разновидности и маркировка
Ударно-канатный
Самый простой способ. Тяжелый буровой снаряд подвешивается на канате, конец которого перекинут через блок. Вручную или с помощью лебедки снаряд приподнимают, а затем сбрасывают, разрыхляя или извлекая грунт (в зависимости от применяемого инструмента).
Виды буров:
- Долото: нижняя часть снабжена острыми зубьями. Применяется для разрушения валунов и разрыхления плотных грунтов.
- Желонка: имеет вид перевернутого стакана с клапаном. Применяется для выборки сыпучих и полужидких грунтов: когда желонка сбрасывается, ее полость заполняется породой. Инструмент вытаскивают на поверхность и опорожняют.
- Забивной стакан (бур Шитца): принцип работы такой же, как у желонки, только без клапана. Применяется для выборки вязких, налипающих грунтов, которые удерживаются в полости стакана за счет трения.
Сооружение буровой установки
Возможность приобрести в аренду мобильную установку есть далеко не у всех. Поэтому самый простой способ добиться желаемой цели – соорудить самодельный копер.

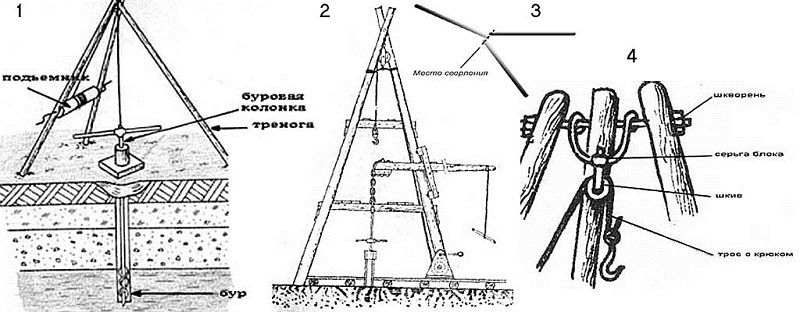

Сборка копера
Копер представляет собой конструкцию в виде треноги, имеющей форму тетраэдра.
Основой для изготовления равносторонней трехгранной пирамиды выступают стальные трубы или бревна длиной в 6 м. При заглублении опор копера на 1,5 м высота надземной части треноги составляет 4,5 м. Этой высоты достаточно для применения колена длиной в 3 м.
Чтобы предупредить «разъезжание» опор, ноги копра дополнительно скрепляют поперечинами. Центральная точка копра оборудуется:
- подъемником в виде рычага-качалки,
- блока с прочно зафиксированным крюком;
- буром, оснащенным кольцом для крепления каната;
- длинномерным грузом.
Для фиксации каната на крюке блока и кольце бура применяют якорный либо же грузовой узел. Схема его создания приведена ниже.
Забивание шурфа
После того, как установлен копер, крюк с грузом в виде той же кувалды опускают к уровню земли. Точка соприкосновения и будет выступать отправной при бурении ствола. Вокруг намеченной точки забивают шурф. Он представляет собой конструкцию размером 150х150х150 см. В заглубленной конструкции отмечают точку старта и приступают к бурению.
Первые 3-4 метра проходят с помощью шнека, не забывая вымерять каждые 50 см вертикальность. Последующие 5-7 метров производят посредством бурения с применением кондуктора. Он представляет собой конструкцию в виде трубы большего диаметра, нежели размер затрубного пространства скважинного ствола. Вмонтированный кондуктор тщательно выверяют относительно вертикальной плоскости и лишь после этого бетонируют.
Бурение проходки
Бурение скважин на воду своими руками выполняют, применяя одну из трех технологий:
- Роторная (вращательная) – предполагает «вгрызание» в породу снаряда, совершающего вращательные движения.
- Канатно-ударная – осуществляется с помощью тяжеловесного пустотелого снаряда, который последовательно опускают/поднимают, забирая породу по мере продвижения.
- Ударно-вращательная – реализуется с использованием штанги и бурового снаряда. Его сначала приподнимают над землей и с силой опускают, а затем вращают, забирая разрыхленную породу по мере продвижения в полость стержня.
Выбор инструмента зависит от типа грунтов, с которыми приходится работать. Для однородных почв обычной плотности подойдет шнековый двухзаходный бур.
Некоторые умельцы стараются обойтись простым садовым буром. Но это далеко не лучший вариант, поскольку при использовании такого инструмента велика вероятность, что асимметрия усилия сопротивления почвы спровоцирует смещение бура в сторону.
Для вязких и сильно облипающих типов почв удобно использовать буровой снаряд Шпиц. Стержень, имеющий вид стакана, задействуют при канатно-ударном бурении.
Если приходится работать с рыхлыми и сыпучими грунтами, которые просто не держатся ни в стакане, ни на витках шнека, задействуют ложковый бур. Этот инструмент эффективен при выполнении ударно-вращательного бурения.
Независимо от типа используемого инструмента, режущие кромки должны быть выполнены из прочной стали.
Установка подземного кессона
Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.
Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: “Как сделать колодец для скважины своими руками – инструкция”). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.
Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.
Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.
Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.
Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.
Как найти воду, определиться с глубиной и местом бурения?
В народе есть приметы, по которым находят воду
Так поступали наши предки — они наблюдали, какие растения произрастают в той или иной местности. Если на участке растут вербы, лещина, то водоносный горизонт залегает близко от поверхности, на таких участках подземные воды находятся на глубине 3-5 метров от поверхности. Если на участке хорошо себя чувствует калина, сирень, рябина, значит, водоносный горизонт находится примерно на глубине 6 — 10 метров.
Всегда стоит помнить о том, что бурить скважину уместно лишь в том случае, когда к вашему дачному домику подведено электричество.
Колодец, который не эксплуатируется с использованием эклектического насоса, быстро заиливается, процесс бурения нужно будет проводить повторно.
- Если было проведено пробное бурение, в результате которого выяснилось, что водоносный слой расположен на глубине 25 — 30 м, то можно сделать шахтный колодец или водозаборную скважину
- При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров
- Перед тем как начать бурение, рассчитайте свои возможности и силы, это трудоемкая работа
В некоторых случаях лучше доверить работу людям, знающим толк в бурении, которые сдадут функционирующий объект в сжатые сроки под ключ. Но если вы всё-таки нацелились на самостоятельную работу, вооружитесь необходимыми знаниями.
При наличии мощного бурового оборудования можно сделать скважину в любом месте, глубина скважин может достигать 140 метров.
Терраса пристроенная к дому: 150+ Лучших фото идей | Пошаговое обустройство своими руками
Подготовка к бурению скважины своими руками
Прежде чем приступать к процессу устройства скважины, нужно уточнить, насколько глубоко залегает вода. Самый простой вариант – пообщаться с владельцами соседних участков, которые уже оборудованы индивидуальными скважинами. При отсутствии такой возможности придется вызвать бригаду для бурения «тестовой» скважины или же разведать все самостоятельно.
Устройство скважины требует наличия ряда инструментов и оборудования. Простыми киркой и лопатой обойтись не удастся. Для того чтобы пробить землю на большую глубину, нужна специальная техника. К примеру, артезианские источники создаются с использованием мощных буровых установок. Более скромный источник можно сделать при помощи обыкновенной треноги и лебедки.
Схема бурения скважины.
Благодаря лебедке будет осуществляться поднятие и опускание бурового инструмента. Непосредственно буровой инструмент включает в себя следующие компоненты:
- Бур. В большинстве случаев применяется простой змеевик.
- Колонку для бурения.
- Бурильные штанги.
- Колонковую трубу.
Дополнительно для самостоятельного устройства скважины вам понадобится следующее:
- Кессон.
- Лопаты.
- Водопроводные шланги/трубы.
- Обсадная труба.
- Насос.
- Фильтр.
- Вентили.
Как сделать пробивку ударным способом
Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:
- тренога из металлопроката с крюком и блоком на вершине;
- лебедка с тросом, снабженная ручкой;
- забивной инструмент – стакан и желонка;
- сварочный аппарат;
- ручной бур.
Стакан для пробивки грунта
Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.
Самостоятельное бурение скважины на воду выполняется в таком порядке:
Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м
Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу
По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.
Приварка следующей секции по уровню
Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:
Типы водозаборных выработок и грунтов
Питьевой источник во дворе загородного дома представляет собой цилиндрический шурф глубиной 10-150 м. Принцип бурения водозаборных систем основан на вскрытии глубоко расположенных пластов, богатых подземными ресурсами. Водный горизонт — пласт, в трещинах и порах которого находится влага. Пробить колодец или скважину — это значит найти такой источник, который обеспечит нужный объем жидкости подходящего качества.
Существует целый ряд условий, которые необходимо учитывать при устройстве систем забора воды самостоятельно:
- Дебит — количество влаги, которое может дать скважина в единицу времени (л/с, м³/ч).
- Годовая амплитуда — глубина залегания пласта в течение года в метрах.
- Мощность горизонта — толщина водяного слоя.
- Глубина расположения — границы кровли и подошвы пласта в метрах.
Почва характеризуется 3 типами подземных источников:
- верховодка;
- фильтровые напорные и безнапорные воды;
- артезианские.
Песчаные напорные и безнапорные источники находятся на глубине 40-95 м. Вода среднего качества, но после фильтрации пригодна для питья и приготовления пищи.
Артезианский слой в зависимости от региона строительства располагается на глубине 100-250 м и дает возможность извлекать нужный объем воды высокого качества. Подобные выработки долговечны, затраты по очистке — минимальные, скважины обеспечивают бесперебойную поставку ресурса в течение 35-50 лет.
Прежде чем выкопать скважину, следует выбрать место, определить глубину расположения и качество питьевого источника.
В зависимости от результатов исследования выбирают тип и глубину выработки, которая может быть следующего вида:
- абиссинская («игла»);
- песчаная фильтровая («на песок»);
- артезианская.
Абиссинский колодец («игла») — наиболее простой способ вручную и своими силами обеспечить бесперебойный источник водоснабжения. Для устройства системы достаточно набора металлических штанг и наличия садового бура. Прогнозируемая глубина выработки — 10-12 м, продуктивность — 45 л/мин, срок эксплуатации — 25-30 лет.
Скважины «на песок» состоят из металлической или асбестовой и сетчатого фильтра. Конструкцию помещают в песчаный грунт водоносного слоя, откуда и выполняют забор воды. Дебит источника составляет 0,8 м³/час, глубина — 15-40 м, эксплуатационный ресурс — 10-15 лет.
Артезианский источник рекомендуют пробивать, если потребность в питьевой воде составляет 100-250 л/час. В этом случае прогнозируемая глубина колодца от 100 м, дебит неограничен, срок использования — 35-50 лет.
Кессон или адаптер — в какого типа скважинах устанавливают
Для обеспечения водой индивидуальных домов пробуривают скважины, которые условно делят на три категории:
Абиссинские. Подобный тип скважин устраивают при малой глубине расположения водоносных пластов от поверхности, гидравлическим бурением занимаются частные лица и организации. Абиссинскую скважину проходят в течение суток, вместо обсадных труб берут отрезок ПНД-трубы с фильтратором на конце. Глубина абиссинки зависит от расположения водоносного бассейна и лежит в диапазоне 5 — 30 м. Зеркало воды в абиссинке не должно снижаться ниже 9 м, для втягивания воды применяют наружные центробежные электронасосы или станции, которые располагают в непосредственной близости от источника.
Для защиты наружного насоса от атмосферных осадков и морозов в зимнее время в зоне расположения абиссинки оборудуют утепленный кессонный колодец.
Скважины на песке. Это главный тип при водном зеркале от уровня поверхности земли ниже 9 м, глубина скважин лежит в диапазоне от 20 до 60 м, для забора используют погружаемый насос. При установке глубинного электронасоса проще и экономически выгоднее подключать его через адаптер, вкрученный сбоку на стенку обсадной трубы, кессон при этом не монтируют.
Артезианские. Для доступа к водным артезианским бассейнам бурят скважину средней глубины 100 м, в бытовых источниках водоснабжения она может быть и больше, но на глубинах более 200 м и без того значительные расходы резко возрастают в связи с применением промышленной технологии проходки таких расстояний.
Из-за давления пластов земли на глубинный водный бассейн, вода из артезианских скважин нередко поднимается на большую высоту и даже выходит на поверхность, для подачи используют поверхностный электронасос и соответственно монтируют кессонный колодец. Никто не запрещает извлекать воду из артезианского источника глубинным насосом, обладающим более высокими КПД и характеристиками, при его установке для отвода воды в дом экономичнее применять скважинный адаптер.
Хотя использование адаптера более рационально при эксплуатации глубинных насосов для забора воды, кессонный колодец имеет преимущества в удобстве при необходимости извлечения и обслуживания погружного электронасоса, к тому же он защищает скважинный канал от промерзания в зимнее время. Поэтому кессон часто ставят при подъеме воды погружным насосом, размещая в нем автоматику: реле давления и сухого хода, манометр, гидравлический аккумулятор.
Поверхностные насосы и насосные станции
О способах устройства скважин
Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.
Гидрогеологи выделяют три диапазона:
- до 12 м;
- от 12 до 50 м;
- от 50 до 200м.
До 12 м
На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла)
Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя
Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:
- Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.
- Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
- Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.
Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:
- вырыть обычный колодец и добывать воду с помощью ведра и ворота;
- построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.
Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.
От 50 до 200 м
Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:
- содержит кристально чистую воду;
- имеет высокую производительность на уровне 10 куб.м/ч;
- может эксплуатироваться более 50 лет.
Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:
- артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
- сооружение такого объекта обходится довольно дорого.
Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.
От 12 до 50 м
Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.
Каждый из источников водозабора располагается на определенных водоносных слоях
Обслуживание и эксплуатация
Один раз на протяжении года следует осуществлять проверку всей установки на предмет исправности. Вначале осматривается трубопровод. Если обнаружилась утечка, ее следует устранить. Рекомендуется проверять давление в системе, нужно отключить насос и открыть водозаборный вентиль. Необходимо убедиться в корректной работе насосного оборудования и гидробака. Автоматика должна функционировать исправно.
Особое внимание уделяется источнику в холодное время года. Необходимо побеспокоиться о том, чтобы зимой вода не замерзла
Обсадную трубу следует утеплить вплоть до уровня промерзания грунта в вашей местности.
