Для чего нужен бытовой жироуловитель

Изобретение для устранения засоров

Жироуловитель способен стать настоящим спасением для тех, кто постоянно сталкивается с засорением канализации на кухне. Приспособление состоит из нескольких частей, выполняет определённую задачу, действуя по-особому.

Функция жироуловителя

Перед устройством, называемым жироуловителем, стоит одна задача — отделять жир от воды. Приспособление присоединяется к трубам канализации и предохраняет от образования жировых пробок.

Жировитель под кухонной мойкой позволяет всегда держать трубы в чистоте

Жироуловитель добросовестно функционирует благодаря особым составляющим:

  • входному патрубку;
  • перегородке;
  • выходному патрубку в виде тройника.

Все элементы, способствующие отсеиванию от воды жира, заключают в короб из пластика. При этом патрубки для входа и выброса воды устанавливают так, чтобы они частично находились вне корпуса.

Принцип действия устройства

Жироуловитель функционирует следующим образом:

  1. Входной патрубок принимает жидкость, вытекающую из мойки на кухне.
  2. Первичная камера наполняется грязной водой. Собранная жидкость частично очищается, при этом жир уносит вверх, где он останется благодаря установленной перегородке. Высота этого барьера ограничена, она занимает лишь две трети размера короба.
  3. Через перегородку вода, избавленная от жира, попадает в очередное отделение корпуса.
  4. Из второй камеры жидкость по дну короба перетекает в выходной патрубок в виде тройника. Оттуда очищенная вода направляется в канализационную трубу.


Благодаря особому передвижению жидкости жир оказазывается заблокированным в ящике

В результате прохождения воды по специальным секциям жир собирается на поверхности рабочей среды, объём которой остаётся неизменным.

Как сделать жироловку самому

При желании можно изготовить жироуловитель под мойку своими руками. Преимущество такого подхода заключается в том, что можно подобрать оптимальный размер корпуса для его удобного размещения под мойкой. Кроме того, имеется возможность рассчитать требуемую пропускную способность прибора

Ну и немаловажное значение для некоторых людей имеет экономия денежных средств. Рассмотрим поэтапно, как самостоятельно сделать уловитель жиров

Изготовление жироуловителя

Нам потребуются следующие материалы:

  • листовой пластик;
  • кусок пластиковой трубы диаметром 5 см;
  • ПЭТ-колено для входного патрубка диаметром 5 см;
  • герметик силиконовый;
  • клей для пластика;
  • ПЭТ-тройник для выходного патрубка диаметром 5 см.

Порядок изготовления устройства:

  • Ножовкой по металлу из листов пластика вырезаются заготовки по размеру дна и стенок ящика.
  • Стенки и дно склеиваются в единую конструкцию.
  • Вырезаются 2 перегородки, которые должны соответствовать ширине корпуса жироуловителя.
  • Внутрь корпуса вклеивается первая перегородка, верхний обрез которой соответствует уровню стенок. Перегородка должна располагаться выше дна. Под ней будет протекать вода во вторую камеру.
  • Монтируется вторая перегородка, которая вплотную прилегает ко дну. Ее высота должна быть на треть меньше высоты стенок. Вода будет проходить над этой перегородкой.
  • В передней стенке корпуса проделывается отверстие для входного патрубка. Данное отверстие должно быть на 4-5 см выше выходного отверстия.
  • Во входное отверстие вставляется ПЭТ-колено, которое заделывается силиконовым герметиком. Колено чуть позже будет стыковаться со стоком мойки, поэтому заранее продумайте способ соединения.
  • На противоположной стенке корпуса проделывается выходное отверстие, в которое изнутри вставляется ПЭТ-тройник. С двух сторон к тройнику крепится пластиковая труба. Один ее конец должен находиться вблизи дна, а второй — подниматься к самой крышке.
  • Из пластика вырезается крышка по размерам корпуса. Она должна обеспечивать герметичность, но легко сниматься для проведения очистительных работ.
  • Проверяется герметичность устройства. Для этого в жироуловитель заливается вода на такой уровень, чтобы она начала выливаться через выходной патрубок.

После проверки устройство подключается к сливной магистрали.

Конструкция самодельного жироуловителя

Врезка устройства в систему

Прежде всего, необходимо определиться с местом установки жироуловителя. Если монтируется бытовой прибор, то он обычно располагается под мойкой или возле мойки. Ловушка для жира врезается в сточную трубу непосредственно после мойки, перед выходом в канализацию.

Необходимо убедиться, что жироуловитель установлен строго горизонтально, без наклонов. В противном случае вода будет переливаться через край корпуса.

Все места соединений патрубков жироуловителя со сливом заделываются силиконовым герметиком.

Проверка работы устройства

После окончания монтажа необходимо проверить качество отделения жира от воды. Для этого нужно открыть подачу воды, а затем вылить около 50 г растительного масла в мойку. Через время следует снять крышку жироуловителя и убедиться в том, что масло осталось внутри прибора. В этом случае считается, что устройство работает нормально.

Периодически необходимо проводить обслуживание уловителя. Для этого снимается верхняя крышка, после чего удаляется накопившийся внутри прибора слой жира.

Ручная очистка жироуловителя

Установив в своем доме самодельный жироуловитель, вы обеспечите чистоту стоков в канализацию. Этими действиями вы не только улучшите экологическое состояние окружающей среды, но и избавитесь от засоров в канализационных трубах.

Выбираем хорошую ловушку для жира

Существует несколько важных критериев выбора жироуловителей.

Аспект #1 — тип установки фильтра

По типу установки все устройства делятся на два типа: для помещений и для улицы. В продаже встречаются «смешанные» модели, которые могут быть смонтированы в любом месте, но они достаточно редки. Оборудование, предназначенное для помещений, отличаются невысокой стоимостью и простотой монтажа. Приборы могут быть установлены разными способами:

  • непосредственно под сантехническим прибором;
  • в специально отведенной для этого комнате;
  • в подвальном помещении.

Принципиальных отличий в этих способах нет. Разница обусловлена удобством использования устройств и их габаритами. Уличное оборудование должно быть выполнено из прочных материалов, поскольку оно должно успешно сопротивляться давлению грунта. Как правило, пропускная способность таких приборов больше, чем у аналогов, предназначенных для помещений.

Пластиковые жироуловители чаще всего имеют небольшую пропускную способность, Они предназначаются для бытовых целей и устанавливаются в помещении

Соответственно, и стоимость будет несколько выше. Специалисты рекомендуют для корректной работы прибора устанавливать дополнительные приборы, к примеру, датчик уровня накоплений жировых отложений. Монтаж уличного жироуловителя достаточно сложен. Для начала потребуется проведение земельных работ, бетонирование поверхности и только потом можно переходить к монтажу. Многие доверяют эту работу специализированным компаниям.

Аспект #2 — материал корпуса прибора

Корпуса современного фильтрующего оборудования изготавливаются из трех материалов.  Пластиковые устройства чаще всего устанавливаются внутри помещений. Их характеризуют:

  • Экологичность. Пластик безопасен для проживающих в доме людей и окружающей среды.
  • Длительный срок эксплуатации, который достигает 30 лет.
  • Помимо стандартных моделей существует возможность изготовления корпуса прибора под определенные требования.
  • Простота в обслуживании, которое может быть проведено, буквально, подручными средствами.

Жироуловители из стеклопластика отличаются большей прочностью и устойчивостью к возможному воздействию агрессивных химических веществ и неблагоприятных погодных условий. Устройства имеют небольшой вес, надежны и, так же, как и приборы из пластика, при необходимости легко очищаются. Оборудование из стеклопластика может быть предназначено для установки в помещении или же для улицы. Прочность материала это позволяет.

Фильтры из нержавеющей стали относятся к числу наиболее дорогих моделей жироуловителей. Они отличаются высокими эксплуатационными характеристиками, длительным сроком эксплуатации и отличными гигиеническими свойствами. Антикоррозийные качества аппарата так же высоки. Приборы могут устанавливаться на улице или же в помещении. В последнем случае он будет выглядеть очень эстетично, украшая интерьер. Некоторые производители выпускают ловушки для жира из оцинкованной стали. Качество таких приборов намного ниже, чем у аналогов из нержавейки.

Аспект #3 — эксплуатационные параметры

Производительность и мощность жироуловителей существенно различаются. Устройства с производительностью от 0,1 л/с и до 2 л/с относят к бытовым. Все оборудование с большей производительностью считается промышленным. Фильтрующие приборы различаются так же по способу очистки. Выделяют устройства:

  • Ручной очистки. Чаще всего это жироуловители для помещений, характеризующиеся небольшой пропускной способностью. Они должны находиться под постоянным контролем человека. Их очистка производится вручную при помощи подручных средств.
  • Механизированного очищения. Большей частью это промышленные жировые ловушки с большой производительностью. Устройства, как правило, оснащаются датчиками, оповещающими о необходимости проведения чистки. Процедура проводится при помощи специализированных машин или насосов.

Бытовое оборудование не имеет датчиков наполнения, поэтому за уровнем накопленного жира приходится наблюдать. По мере наполнения устройство очищается вручную

Особенности строения жироуловителя

Так как вода и жир имеют разную плотность, изначально было задуман принцип работы жироуловителя под мойку, где будет происходить условное «разделение» жира и воды. В свою очередь, пищевые отходы могут оседать в нижних слоях имеющейся сточной воды, а вот жир не имеет такого свойства, он «намертво цепляется» к стенкам канализационных труб. Сточная вода и жирные вещества имеют разные характеристики плотности, которые в конечном итоге влияют на целостность функционирования системы канализации.

Для того чтобы понять как сделать жироуловитель своими руками, разберёмся с основными данными и понятиями будущего устройства. Характеристика плотности указывает на скалярную величину отношения имеющейся массы вещества по отношению к его условному объёму.  Для чистой воды принят единый условный показатель, который равен 0,99 г/см3. Для очищенных стоков, несмотря на обилие чистящих веществ плотность воды будет еще меньше, примерно на 0,1 – 0,3 г/см3. Параметры плотности для жира будут еще меньше, чем для очищенной воды.  Эти параметры позволяют использовать в конструкции жироуловителя компоненты и материалы, которые легко будут разделять сточную воду и жир.

Общее устройство не сложное, и в качестве рабочего материала используют:

  • Корпусную основу, должна быть герметичной, иметь отсеки.
  • Компонент выпускного патрубка.
  • Элемент патрубка для впуска жидкости.
  • Защитную крышку.

Для материала жироуловителя подойдёт пластик, допускается использование металлического корпуса, стеклопластик, полипропиленовый материал.

Как правильно рассчитать устройство жироуловителя

Для самостоятельного создания конструкции прибора по жироуловителю, необходимо провести детальный расчет действия конструкции, где в качестве материала будем использовать пластмассу, как самый подходящий тип для конструкционного решения по жироуловителю. Произведём оптимальный расчет данных для конструкции, для этих целей используем формулу:

Р=nPs, где каждое значение это:

  • Р-Производительность готовой конструкции септика, в лс.
  • N- Количество задействованных моек в доме.
  • Рs- скоростной режим подачи воды, обычно за расчет ведут 0,1 лс.

Далее произведём детальный расчет конструкционного решения жироуловителя. После этого нам потребуется определить объем конструкции по новой формуле:

V=60Pt, где каждое значение, это:

  • t – средняя длительность оседания жировых кислот (по расчётам примерно 6 мин.);
  • P — данные производительности прибора, которые мы  рассчитали выше.

После этого, на основании полученных данных производим графическое исполнение в виде чертежа.

Материалы для жироуловителя

Теперь необходимо подобрать материалы для обустройства конструкции по жироуловителю. В качестве компонентов используем

  • Материал корпуса. В нашем случае пластиковый контейнер определённого объёма.
  • Силикон сантехнической группы.
  • Клей строительной группы.
  • Термопластиковая труба, диаметром 5 см, небольшой кусок.
  • Термопластиковое колено, небольшой размер, диаметр 5 см.
  • Тройник термопластиковый, диаметр также 5 см.

Нарезаем детали для будущего корпуса устройства по жироловке. Для этих целей можно использовать ножовку или электролобзики.  Сначала склеиваем стороны ящика, надёжно фиксируем их, после этого приклеиваем дно. Устанавливаем вовнутрь перегородки, при этом высота должна быть не более 23 от высоты готовых боковых стенок.

Все стыки обрабатываем герметиком. Устанавливаем конструкционное колено, которое будет играть роль патрубка для входа.  Из оставшихся материалов куска трубы и тройника сооружаем выходной патрубок.  Далее изготавливаем крышку для корпуса, которая должна быть надежной и мощно фиксироваться с основным корпусом. Допускается использование резинового уплотнителя для конструкции крышки.

Формулы расчета технических параметров

При выборе жироуловителя под мойку или изготовлении прибора своими руками нужно определиться с желаемыми техническими параметрами. Главным из них считается пиковый сброс, т.е. объем воды, который может пропустить устройство за один раз. Для обычной городской квартиры или частного дома подойдет модель, у которой этот показатель составляет 30-40 л/с.

Жироловка самой простой конструкции

Если речь идет об установке промышленной модели, то расчет технических параметров лучше доверить специалистам. Если же планируется покупка бытового оборудования, то можно воспользоваться простой формулой:

Р=nхPs, где

Р – искомая производительность устройства в л/с;

n – количество раковин, из которых будут поступать стоки в жироуловитель;

Ps – скорость, с которой вода будет подаваться в емкость (она равна скорости поступления воды в водопроводной системе и обычно составляет около 0,1 л/с).

Стальной короб для жироулавливателя

Исходя из полученных данных, можно выяснить необходимый объем контейнера. Формула расчета:

V=60хPхt, где

V – искомый объем в литрах;

Р – производительность;

t – время, необходимое для оседания жира, в минутах (чаще всего этот промежуток составляет 6 минут).

Жироулавливатели различных объемов

Узнав объем, уже можно выбрать готовую модель или рассчитать габариты прибора, если планируется его самостоятельное изготовление. Идеальный вариант для жироуловителя под мойку производительностью 0,1 л/с и объемом 36 л – это емкость 0,3х0,3х0,4 м. При выборе контейнера не принципиально, будет высота составлять 0,3 или 0,4 м.

http://aqua-rmnt.com/wp-content/uploads/2016/05/chertezh-bytovogo-zhiroulovitelya.jpg

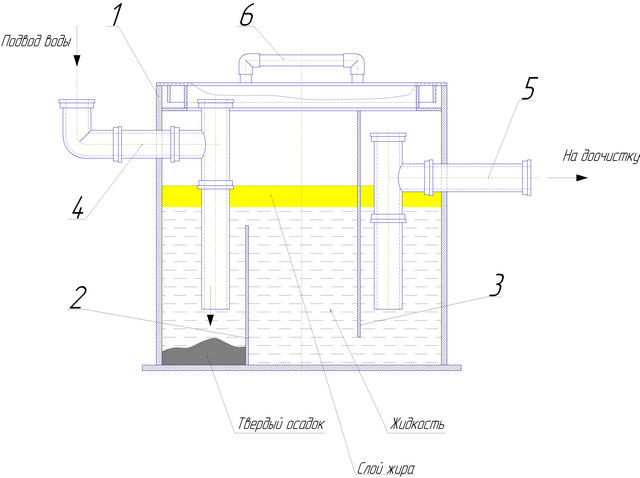

Чертеж для изготовления жироловки

Что такое жироуловитель, его устройство и принцип работы

Это специальные резервуары, служащие для удаления жиров, содержащихся в стоках. Упрощенный чертеж такого устройства продемонстрирован ниже.

Конструкция жироуловителя

Обозначения:

  • А – установленный на входе патрубок;
  • В – перегородка, играет роль гасителя потока;
  • С – первая сепарационная перегородка;
  • D – сепарационная камера;
  • Е – вторая сепарационная перегородка;
  • F – отсек отстаивания;
  • G – выходной распределительный отсек;
  • H – патрубок для отвода очищенных стоков;
  • I – уплотнитель, обеспечивающий герметичность конструкции;
  • J – крышка резервуара.

Наиболее распространенный способ отделения жиров – механический. В баке устанавливаются сепараторные перегородки, которые способствуют замедлению движения стоков и их охлаждению. В результате этого, содержащиеся в них жировые образования, за счет перехода в неэмульгированное состояние, собираются на поверхности воды. При накоплении определенного объема жира производится чистка. Наглядная схема работы устройства продемонстрирована ниже.

Схема работы жироуловителя

Обозначения:

  • А – подвод стоков в бак;
  • В – осадок из тяжелых загрязнений;
  • С – скопившийся на поверхности воды жир;
  • D – сепарационные перегородки;
  • Е – линия уровня воды;
  • F – отвод в канализацию.

Основные технические характеристики сепараторов определяются их размерами, производительностью, объемом пикового сброса и способом монтажа.

Это интересно: Устройство конструкции сливного бачка унитаза — принцип работы сливного механизма

Преимущества и принцип работы оборудования

Жироулавливатель для канализации является очень удобной и нужной вещью, которая поможет предотвратить возникновение неприятных ситуаций в канализационной системе, а также существенно продлит срок ее эксплуатации. К основным достоинствам агрегата можно отнести:

  • высочайшую, а именно, 100% герметичность устройства;
  • жироулавливатель невероятно простой в монтаже и обслуживании;
  • изделие обладает высочайшей прочностью;
  • можно абсолютно не беспокоиться о коррозийных процессах, поскольку, в данном случае, они полностью исключены. Этот момент является, пожалуй, одним из самых основных достоинств;
  • монтажные работы проводятся очень быстро, что значительно экономит время и денежные средства;
  • кроме того, экономия здесь достигается и тем, что агрегат работает полностью в автономном режиме. Здесь не потребуется подключение к электроэнергии. Кроме того, не понадобятся специальные химические вещества для очистки стоков.

Стоит сказать, что достоинств у жироулавливателя гораздо больше, чем недостатков. Решив установить такой агрегат у себя на кухне, вы избавите себя от таких проблем, как засоры в канализационной системе.

Преимущества жироуловителя

Что касается принципа работы жироулавливателя, то он достаточно прост. Для начала стоит сказать, что агрегат изготавливается из высокопрочного пластика, который, собственно говоря, и обеспечивает надежную и долговечную работу устройству

Это очень важно, ведь основным принципом эксплуатации подобных приборов является то, что их установка должна произойти раз и надолго, без потребности вмешательств со стороны в процессе эксплуатации. Можно подробно увидеть, как выглядит жироуловитель в канализации на фото

Так выглядит жироуловитель в канализации

Жироуловители в канализации

Устройство устанавливается на первый этап очистки канализации, поскольку осуществляет разделение загрязненной сточной воды на масла, жиры и прочие загрязнители. Иными словами, агрегат работает, как сепаратор, отделяющий масло от воды. Внутри устройство делится на две части, которые разделены между собой перегородкой. Первую часть представляет собой емкость, в которой оседают тяжелые взвешенные частицы.

Иными словами, эту часть жироуловителя можно назвать отстойником, в котором, собственно, и происходит седиментация. Во второй части агрегата очищенная вода делится на масляные и водные компоненты. Это происходит таким образом, что масла и жиры всплывают на поверхность, ведь их удельных вес совсем небольшой.

Принцип действия жироуловителя

После того, как масляный слой достигнет определенного размера по толщине, в сепараторе сработает специальный датчик, который сообщает о том, что необходимо масляные скопления внутри устройства очистить. Стоит отметить, со временем жиры и масла могут затвердеть, что приведет к трудности очистки устройства, поэтому к каждому агрегату прилагается инструкция, в которой указаны критические сроки очистки.

Установка жироуловителя не займет много времени и сил, ведь подключить его к системе достаточно просто. Вначале под кухонную мойку следует установить отделитель, при этом убедиться, что доступ к спускному крану свободен. Стоит отметить, что если получается так, что в процессе установки кран оказывается направленным в сторону стенки мойки, то тогда, его необходимо поменять местами с пробкой. То есть, переставить на противоположную сторону.

Установка жироуловителя на кухню

Специалисты рекомендуют использовать тефлон при установке крана и пробки, он служит уплотнителем. Затем необходимо отделитель соединить с мойкой или посудомоечной машинкой. В штуцер выпускного отверстия вставляется конец спускной трубы, выходящий из мойки, или же конец сифона. После этого можно соединять агрегат с канализационной системой. Для этого необходимо трубопровод жироотделителя соединить с канализационной системой. Отдельного внимания заслуживает уклон установки, он должен образовывать гравитационный сток.

Назначение и достоинства жироуловителей для канализации

Существует немало моделей жировых ловушек, которые могут использоваться в разных сферах. Например, сложные и мощные жироуловители для канализации активно применяются на крупных предприятиях, где имеется значительный объем стоков, насыщенных твердыми, жировыми и масляными частицами.

Есть ряд санитарных норм, предусматривающих установку жироуловителей. Так, на производстве мясо-молочной продукции и в пунктах общественного питания канализационный жироуловитель – это обязательный элемент. Промышленные ловушки устанавливаются на выходе очистной системы, обеспечивающей первичную очистку стоков.

Основное назначение рассматриваемых устройств – первичная очистка стоков от жировых и масляных загрязнений, на что и нацелен принцип работы жироуловителя. В результате канализационный трубопровод будет получать чистую жидкость, которая сможет переправляться дальше. При отсутствии ловушки система канализации может забиться и выйти из строя. Кроме того, жироуловители задерживают вредные примеси, тем самым защищая окружающую среду от их воздействия.

Впрочем, в быту жироуловителям тоже находится применение, причем оно полностью совпадает с назначением промышленных изделий. Принцип работы жироуловителя для канализации обеспечивает надежную защиту канализационного трубопровода от засоров и жировых клапанов, полностью задерживая эти элементы на этапе очистки.

Схема работы жироуловителя состоит из двух этапов. Первым делом в устройство подается сток домашней канализации. Вода проходит этап первичной очистки. После этого осуществляется еще одна стадия очистки, во время которой из стоков полностью удаляются все жиры. В результате канализационная система получает очищенные воды без каких-либо примесей.

Жироуловители имеют целый ряд достоинств:

  1. Герметичность. Устройство жироуловителя предусматривает полную герметичность, и любая возможность попадания в него инородных примесей или жидкостей исключена.
  2. Отсутствие характерных запахов. При разложении жиров выделяется крайне неприятный запах. Благодаря герметичности жироуловителя запах не выходит за пределы оборудования.
  3. Универсальность и практичность. Принцип работы жироуловителя позволяет использовать его практически в любой системе. Кроме того, существует ряд дополнительных устройств, которыми можно дополнять основное оборудование – например, всегда можно установить датчик накопления вредных веществ.
  4. Простота установки. Монтаж жироуловителей выполняется при наличии минимального набора инструментов и навыков установки подобного оборудования.
  5. Простота обслуживания. Регулярная очистка не требует особых усилий и оборудования – все работы можно провести самостоятельно при помощи подручных средств.
  6. Доступность. В сравнении с другими видами фильтров жироуловители обходятся на порядок дешевле.
  7. Долговечность. Все виды жировых уловителей изготавливаются из качественных материалов, устойчивых к износу. Благодаря этому достигается длительный срок службы оборудования.

Виды по способу очистки

Различают устройства и в зависимости от того, как осуществляется очистка. Так они делятся на:

Приборы, в которых чистка производится вручную. Это самые востребованные бытовые устройства. При осуществлении чистки используются чистящие средства, имеющиеся под рукой. Они не отличаются большой пропускной способностью.

Другой вид приборов отличается тем, что при чистке используются специальные насосы. Автоматизированные функции устройств способны сами сообщать о том, что должны осуществляться профилактические работы.

Понятно, что такой вид востребован лишь в промышленных предприятиях. Часто они имеют уличную установку.

Как выбрать

Обращайте внимание на габариты. После установки устройства должно оставаться свободное место, достаточное, чтобы можно было спокойно снять крышку с жироуловителя

Плюс нужно учесть, что при очистке внутренних отсеков часть жира может попасть за заднюю стенку устройства – то есть про свободный доступ со всех сторон тоже забывать не стоит.

Смотрите технические параметры. Лучше если диаметр патрубков будет совпадать с диаметром канализационных труб (выхода сифона), чтобы не пришлось ставить дополнительные переходники. Так риск протечек будет меньше

На длину патрубков тоже стоит обращать внимание – чем она больше, тем проще будет подключать устройство

Производительность – в техпаспорте указывают параметры пропускной способности в литрах в секунду и при разовом единовременном сбросе воды из раковины. Так вот берите модель, у которой второй параметр совпадает с объемом раковины.

Проверяйте, чтобы верхняя крышка была оборудована уплотнителем, плотно прилегала к корпусу, иначе неприятного запаха не избежать (даже если корпус будет выполнен из инертной к размножению бактерий нержавейки). Тип замка – защелка или завинчивающийся барашек большого значения не имеет. На плотность закрывания особо не влияет, все дело только в удобстве использования.

Кстати об удобстве – модели со съемными перегородками проще чистить, равно как и устройства с лотками (эти же лотки собирают мелкий мусор, случайно попавший в сливное отверстие раковины). Жироуловители со встроенным компрессором могут самостоятельно собирать жир в отдельную канистру. Все обслуживание заключается в периодической замене канистр и промывке корпуса. Только вот цены на такие модели начинаются от 30000 рублей. Плюс гарантия на них всего один год. Для сравнения на бюджетные модели – 3 года (у большинства производителей).
Если ищете модель с пластиковым корпусом, лучше брать с цельнолитым, бесшовным – они прочнее, герметичнее, служат дольше.
