Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

Инструкция по изготовлению сверлильного станка

Предлагаемое самодельное устройство сможет без труда и с минимальными усилиями высверливать отверстия на высокой скорости. При этом глубина выполненных отверстий будет одинаковой. Кроме этого, в агрегате можно будет регулировать положение инструмента, благодаря чему он будет способен выпиливать из дерева идеально ровные квадраты.

Для изготовления самодельного станка
понадобится подготовить:

В первую очередь своими руками необходимо изготовить базу будущего сверлильного агрегата
.

1. Вырезать основную пластину прямоугольной формы и четыре бруска.
2. К краям формы приложить подогнанные по ее размеру бруски.
3. Конструкцию закрепить струбцинами.
4. Отступив от края 1 см, отметить карандашом места расположения саморезов, и провести сверление.
5. Места крепления основы и брусков смазать клеем, соединить элементы и прикрутить саморезами.

После того как клей полностью высохнет, струбцины нужно будет снять. База готова, теперь следует приступать к выполнению руки станка
.

1. На прямоугольной доске длиной в 40см необходимо сделать разметку. Для этого вдоль основания нужно прочертить линию центра и отступить от нее в каждую сторону по 5 см.
2. На отмеченном расстоянии необходимо будет прикрепить бруски, каждый из которых должен быть длиной в 17 см.
3. Приложить бруски по разметке и по центру прикрутить саморезами.

Для более надежного соединения элементы можно предварительно промазать клеем.

На следующем этапе изготовления сверлильного станка своими руками выполняется самая сложная часть агрегата, а именно – его движущийся элемент. Для его изготовления берутся две планки длиной в 25 см
и направляющие.

Составляющие конструкции готовы. Все их линии, поверхности и углы должны быть ровными. Теперь рукав нужно положить на ровную поверхность, а базу станка установить перпендикулярно, и соединить все струбциной. Если получился прямой угол, то отмечается линия крепления рукава и базы, после чего детали соединяются саморезами.

В качестве поддержки для дрели будет служить еще одна планка из дерева
, которая должна быть квадратной. В ее середине сначала нужно будет вырезать круг, а затем при помощи L -образных кронштейнов прикрепить планку к станку.

Чтобы планка-поддержка получилась универсальной, с четырех сторон внутри круга нужно вырезать небольшие квадратные отверстия, а снаружи в этих же местах просверлить продольные отверстия. После этого в них вставляются винты, с помощью которых можно надежно фиксировать дрель любых размеров.

Чтобы дрель во время работ была устойчивой, из еще одной планки изготавливается верхняя часть поддержки. Для этого вырезается круг, и с одной стороны отрезается часть планки. Оставшаяся часть болтами крепится к движущейся конструкции.

Последним элементом, который необходимо установить в станок, является стопор. Он понадобится для того, чтобы при сверлении можно было менять глубину отверстий
.

Стопором будет служить длинный стержень с резьбой, под который в основании конструкции сверлится отверстие. Затем в небольшом бруске дерева делаются два отверстия, одно из которых должно располагаться горизонтально, а другое – вертикально. В горизонтальное отверстие нужно будет вкрутить винт, часть которого должна выйти с другой стороны. В вертикальное отверстие просто вставляется резьбовая пробка.

Теперь брусок нужно установить между движимой установкой и основанием, в которое следует вставить длинный стержень. Пропустив стержень через резьбовую пробку, его нужно затянуть до конца.

Работы по изготовлению сверлильного станка закончены. Устройство готово к выполнению процесса сверления.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сверлильный станок из дрели для своей мастерской. Какой мастеровой человек не мечтает о своем собственном сверлильном станке? Но цены на заводские станочки сами знаете какие) Так вот чтоб обзавестись своим собственным. автор сделал его самостоятельно. В принципе в изготовление нет ничего сложного для технического человека. Сначала изготавливается основание из листовой стали 3 мм, на края плиты навариваются 2 уголка, а по краям 4 ножки из стального прутка, главное чтоб длинна ножек была одинаковой, дабы не было перекосов станины. После на подготовленное основание наваривается подъемная колонна длинной 500 мм по которой будет происходить подъем и опускание ползуна с закрепленной на нем дрелью через кронштейн и хомут. Механизм подъема тоже довольно таки прост, на ползуне наварены 2 кронштейна которые держат вращающийся вал, а на сам вал в несколько витков намотан тросик и натянут от нижней к верхней части подъемной колонны.

Опять же изготовив данный станок своими руками, вы сможете неплохо сэкономить, что благоприятно скажется на семейном бюджете)

И так, давайте рассмотрим, что конкретно понадобится для сборки станка? А также разберем по полочкам весь пошаговый процесс.

Материалы

1. дрель
2. тросик
3. уголок металлический
4. проф труба квадратного сечения
5. тиски для заготовок
6. болты, гайки, шайбы, граверы
7. лист металла 3 мм
8. арматура
9. краска
10. хомут

Инструменты

1. дрель
2. сварочный аппарат
3. болгарка (УШМ)
4. наждак
5. напильник
6. наждачная бумага
7. кисть
8. штангенциркуль
9. линейка
10. молоток
11. метчик, плашка

Пошаговое руководство по сборке сверлильного станка своими руками.

И так, прежде чем приступить к сборке непосредственно самого станка необходимо рассмотреть чертеж, но к сожалению он показывает немного другую конструкцию, пружинного типа, но принцип по сути остается то же.

Далее необходимо подготовить и вырезать основание из металла 3 мм. По краям навариваются уголки и ножки которые можно регулировать, а именно сначала вваривается резьба, а потом вкручивается болт. Ползун сделан из 2х уголков сваренных в трубу, для начала уголки прикладываются к профтрубе квадратного сечения и стягиваются при помощи струбцины. Прихватывается по краям, а потом обваривается. Вот что получается в итоге. Из проф трубы делается подъемная колонна ее высота 500 мм. На корпус ползуна навариваются кронштейны с вращающимся валом под установку тросика. В просверленном отверстии нарезается резьба. Заготавливается 3 ручки из арматуры для подъемного механизма. На валу имеется вот такая головка, на нее будут наварены сами ручки. Вот собственно что получается.Нанизывается на шток колонны.На тросике делается петля.Производится натяжка тросика, делается несколько витков на вал подъемного механизма. Далее тросик следует натянуть. После чего автор изготавливает кронштейн для крепления дрели. На уголок наваривает вот такую конструкцию. Для удобства стягивает струбциной. Устанавливает хомут для крепления дрели. Зажимает дрель хомутом.Проверяет работоспособность механизма подъема.Узлы предварительно следует смазать солидолом.Далее для крепления заготовки в неподвижном положении были прикручены вот такие тиски. Произведена покраска. Нарезается резьба на ручках подъемного механизма.На станке высверливается отверстие в деревянной головке.Накручивается на ручку механизма.Так же с боку имеется стопор для фиксации. Вот такой замечательный и бюджетный станок получился у автора.Все гениально просто и очень надежно, мастер Золотые руки!

Большое спасибо за внимание!

Tweet

3.3K Поделились

Вертикально-сверлильный станок 2Н135 (2Н125, 2Н150)

Описание станка

Станок вертикально-сверлильный 2Н135, а так же станки 2Н125 и 2Н150 применяются на производственных предприятиях с небольшим объемом выпускаемой продукции, мелкими или единичными сериями, как правило, это небольшие мастерские или малые предприятия.

Станок 2Н135 (2Н125, 2Н150) предназначен для выполнения ряда операций: сверление, зенкование, рассверливание отверстий, а так же зенкерования и подрезки торцев. Станок 2Н135 оснащен механической подачей шпинделя, при этом управление циклами работ осуществляется в ручном режиме, все это позволяет работать в широком диапазоне размеров, при использовании различных материалов заготовок и тд. Так же на станке установлена система реверсивного электродвигателя основного видения, это дает возможность работать на станке с использованием машинного метчика при ручной подаче шпинделя.

Станок сверлильный 2Н135 (2Н125, 2Н150) находится в классе точности Н по Госту 8082.Для расширения технических возможностей станка, можно использовать дополнительный инструмент или приспособления.

__________________________

Скачать паспорт на вертикально-сверлильный станок 2Н135

Механика, паспорт приёмки, электрооборудование, каталог запчастей

Паспорт 2Н125, 2Н135, 2Н150

__________________________

Технические характеристики вертикально-сверлильных станков 2Н135 (2Н125, 2Н150)

Характеристика	2Н125	2Н135	2Н150
Максимальный диаметр сверления в стали 45, мм	25	35	50
Размеры конуса шпинделя по СТ СЭВ 147-75	Морзе 3	Морзе 4	Морзе 5
Расстояние оси шпинделя до направляющих колонны, мм	250	300	350
Максимальный ход шпинделя, мм	200	250	300
Расстояние от торца шпинделя, мм: до стола до плиты	60-700 690-1060	30-750 700-1120	0-800 700-1250
Максимальное перемещение сверлильной головки, мм	170	170	250
Движение шпинделя за один оборот штурвала, мм	122, 46	122, 46	131, 68
Размеры рабочей поверхности стола, мм	400х450	450х500	500х560
Максимальный ход стола, мм	270	300	360
Кол-во скоростей шпинделя	12	12	12
Кол-во подач	9	9	12
Пределы подач, мм/об	0,1-1,6	0,1-1,6	0,05-2,24
Мощность основного электродвигателя движения, кВт	2,2	4,0	7,5
Габаритные размеры станка, мм	915х785х2350	1030х835х2535	1355х890х2930
Масса, кг	880	1200	1870

{jcomments on}

ostankah.ru

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

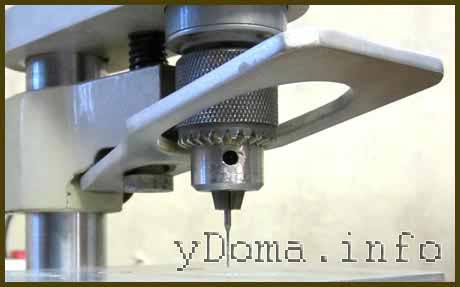

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

• шестерня;
• подшипники – две штуки;
• две трубки;
• стальное зажимное кольцо;
• специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Иллюстрация	Описание действия
Подбор комплектации ФОТО: youtube.com	Подбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.com	Изготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com	Сборка станка
Опробование нового станка ФОТО: youtube.com	Опробование

Конструкция

Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.

В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.

После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.

Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.

Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.

Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.

Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.

Изготовление

Самодельный присадочный станок для мебели изготавливается с использованием разных элементов:

• дрель;
• асинхронный двигатель.

Изготовление с помощью дрели

Чтобы изготовить присадочное устройство из дрели, необходимо подготовить необходимые инструменты:

• стойка для дрели (применяется любой материал, может иметь различную форму);
• болты, в конструкции которых имеются гайки-барашки;
• саморезы;
• фанерный лист необходимой толщины.

После того как будут подготовлены все элементы, можно начинать изготовление присадочного аппарата:

• Сделать основание для устройства из приготовленной фанеры.
• В основном используется прямоугольник со сторонами 20 и 40 см.
• В левом углу делается отверстие для фиксирующего болта.
• В правом углу – паз для осуществления второго отверстия, с помощью него можно регулировать высоту.
• С помощью саморезов изготавливается стойка для дрели, затем сверлится отверстие для самого сверла.

Самодельное устройство лучше устанавливать в горизонтальном положении, это позволить предотвратить движение заготовок во время работы.

Изготовление с помощью асинхронного двигателя

Если в хозяйстве нет дрели, то сделать сверильно-присадочный аппарат можно с помощью любого двигателя, который применялся в старой технике. Лучше всего для этой цели подходит привод от стиральной машины. Правда, сооружение такого вида сложнее, чем с помощью дрели, но зато производительность будет выше.

Асинхронный двигатель гораздо больше по весу, поэтому потребуется соорудить более мощное основание, при этом расположить его как можно ближе к стойке.

Чтобы смонтировать сверильно-присадочный станок своими руками следует подготовить оборудование:

• шестеренка;
• шестигранник, на него в дальнейшем будет надет шкив;
• подшипники;
• трубки, одна должна иметь внутреннюю резьбу;
• зажимное кольцо, оно должно быть изготовлено из прочной стали.

Подшипники для станка

Станок своими руками собирается по схеме:

1. Шестигранник соединяется с трубкой из металла, подшипником и зажимным кольцом. Конструкция должна иметь высокую прочность.
2. Создание механизма, который будет подавать инструмент. Для этого на другой металлической трубке делаются надпилы, надевается шестерня.
3. Внутрь трубки впрессовать ось с шестигранником.

Работа сверлильного аппарата заключается за счет движения трубки, которое осуществляется с помощью надпилов и соединения зубьев шестеренки.

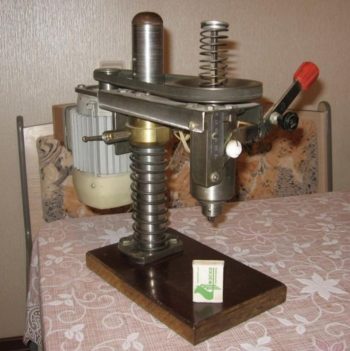

Сверлильные станки на основе асинхронного двигателя

Во многих домашних мастерских найдутся различные электродвигатели, сохранившиеся после выработки ресурса электроприборов. Для изготовления сверлильного станка наиболее подходящим будет асинхронный электродвигатель, который устанавливается на стиральных машинах барабанного типа.

Следует сказать, что конструкция подобного станка значительно сложнее выше рассмотренной конструкции с использованием электродрели. Помимо прочего, мотор от стиральной машины довольно тяжелый, что создает повышенную вибрацию и требует обязательной установки мошной стойки.

Для уменьшения вибрации следует расположить двигатель как можно ближе к стойке или подобрать довольно увесистую, мощную станину.

Однако следует учесть, что при расположении двигателя близко к стойке, конструкция значительно усложняется, так как возникает необходимость установки шкивы с ременной передачей. При сборке следует по возможности, максимально точно подогнать все детали, так как от этого будет зависеть работоспособность станка.

Для изготовления конструкции шкивы потребуется:

1. Шестигранник
2. Стальное зажимное кольцо
3. Два подшипника
4. Два обрезка тонкой трубки, одна из которых с внутренней резьбой
5. Шестерня

Подвижную часть механизма можно изготовить из шестигранника, трубки соответствующего размера, зажимного кольца, подшипников, трубки с нарезной внутренней резьбой к которой будет крепиться патрон. Шестигранник является элементом передаточного механизма, на который надевается шкив.

Для обеспечения надежного соединения с шестигранником, на торцах трубки делаются глубокие надпилы. На трубку вбивается сжимающее кольцо и подшипники. Необходимо добиться того, чтобы элементы конструкции крепились друг к другу очень плотно, в противном случае, конструкция станет разрушаться от вибрации.

Для изготовления регулировочной системы станка потребуется труба с надпилами соответствующего размера и шестерня, зубья которой должны свободно проникать в надпилы на трубе. Чтобы не ошибиться с местами надпилов на трубе и их размером, следует на трубе раскатать пластилин и повести по ней шестерней. Длина трубы-лесенки должна соответствовать высоте, на которую необходимо поднимать патрон со сверлом. Ось с шестигранником впрессовывается в трубу с прорезями.

Описанная выше конструкция довольно сложна в исполнении, и, не будем лукавить, изготовить ее сумеет далеко не всякий. Поэтому, проще всего, при изготовлении станка с асинхронным двигателем, подобрать мощную стальную станину и собрать станок по аналогии с агрегатом с электродрелью. Правда, полностью избежать вибрации, в любом случае, не удастся, и рассчитывать на получение отверстий особо точного размера при использовании данного агрегата не приходится.

Безусловно, в этой статье указаны лишь общие принципы изготовления самодельных сверлильных станков, и она не может служить руководством к действию. Поэтому прежде чем приступить к сборке станка, рекомендуется ознакомиться с чертежами различных конструкций.

Помимо того, радиолюбителям, которые, как правило, высверливают в печатных платах отверстия крайне малого диаметра, рекомендуется собрать указанные конструкции в миниатюре, заменив электродрель микроэлектродвигателем. Вкупе с регулятором напряжения, микроэлектродвигатель позволит получать практически идеальные отверстия. Пример постройки такого станка можно увидеть ниже на фото.

Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны. Особенно популярны такие агрегаты среди радиолюбителей. Однако и те, кто достаточно часто занимается ремонтными работами, могут быть заинтересованы в сверлильном устройстве. Покупать промышленные станки для сверления и применения их в быту дорого. Решить проблему можно достаточно просто. Для этого нужно только изготовить сверлильный станок своими руками.

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

• Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
• Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
• Пружина;
• Ходовой винт с параметрами Тr16×2, L = 200 мм;
• Стальной лист с примерной толщиной около пяти миллиметров;
• Кронштейн для ходового винтика;
• Маховик для винта;
• Блок приводных шкивов;
• Электрический двигатель;
• Блок с конденсаторами;
• Блок с ведомыми шкивами;
• Пружина возвратного типа для шпинделя;
• Клиновой ремень;
• Приспособление выключателя;
• Кабель сетевого типа с вилкой для использования розетки;
• Рычаг;
• Патрон для сверла;
• Различные расходные материалы для креплений – винтики и гайки.

Достоинства и недостатки самодельной стойки

Выделяют следующие преимущества самодельных приборов:

• Самодельный станок очень дешевый.
• При конструировании прибора можно применять детали оставшиеся от старой техники.
• Найти все чертежи и подробные алгоритмы изготовления можно в свободном доступе.
• Можно сделать очень качественную и технологичную модель. У вас есть возможность изготовить действительно качественный прибор.

Однако существуют и недостатки:

• Для изготовления деталей потребуется специальное оборудование.
• Если направляющая будет плохого качества, то это сильно повлияет на точность сверления.
• Очень сложно сделать механизм превосходящий по качеству и функционалу заводской.

Станина направляющей

Станина — одна из самых главных частей станка для дрели. Она может сооружаться из металла или дерева. Толщина и размеры станины зависят от веса конструкции и инструмента. Размер станины также зависит от типа производимых на станке операций:

• Размеры 50 на 50 миллиметров используется для сверления.
• 100 на 50 для осуществления более сложных операций.

К станине крепиться стойка, которая может быть присоединена при помощи винтов, важно понимать что оно должно быть достаточно прочным

Стойка направляющей

Стойка также может изготовлена из дерева или металла. Она состоит из направляющих (рельс для движения инструмента) и зажима для фиксации инструмента на одном уровне. Её изготовление происходит следующим образом:

• Зафиксировать стойку на станине.
• Прикрепление направляющий к стойке.
• Установите каретку, которая должна располагаться на направляющих.

Инструмент может крепиться на стойке при помощи хомутов или специальной колодки

Как сделать станок для дрели своими руками.

Для изготовления станка под дрель нам понадобятся следующие материалы:

• Пластиковая бутылка.
• Пластиковая крышка.
• Сверло.
• Канцелярский нож.
• Маркер или фломастер для разметки.
• Универсальный клей.

Стойка направляющей самодельного приспособления
