Виды приспособлений по способу передвижения
Классифицируют оборудование по критерию мобильности. Они могут быть передвижными и стационарными, что влияет на особенности их эксплуатации. Выбирая подходящий вариант, необходимо учитывать его особенности:
- Стационарные изделия характеризуются массивными габаритами и большим весом, поэтому они предназначаются для эксплуатации на одном месте. В быту такие установки эксплуатировать не целесообразно, что связано со сложностью их транспортировки. При этом они имеют такое неоспоримое достоинство, как высокие показатели мощности, что позволяет использовать их для работы с самыми твердыми породами древесины: орех, дуб, бук.
- Передвижные или мобильные — кроме компактных размеров и небольшого веса, такие установки оснащаются транспортировочными колесами, благодаря которым оборудование можно самостоятельно и без помощи спецтехники переместить в другое место. Именно такие установки являются лучшими видами для бытового использования.
Выбор подходящего варианта зависит от различных факторов, например, частота эксплуатации, место использования, объем работ, твердость и размеры древесины и т.п. Если колка дров выполняется только в домашних условиях, то можно использовать стационарные установки, которые отличаются повышенными техническими и эксплуатационными параметрами.
Виды дровоколов
Выпускаемую массу подобных станков можно разделить на несколько видов, по следующим признакам.
По механизму
Для расколки напиленных бревен на поленья применяется три механизма:
- Конусный дровокол – самый простой вид. Представляет собой двигатель с маховиком или без него, оснащенный стальным конусом с резьбой. Чурбан ставится на стол перед двигателем и прижимается к острию конуса. За счет нанесенной резьбы конус, подобно саморезу, вкручивается в массив и раскалывает его вдоль волокон. Работа проходит быстро, а усилия требуется прилагать для поднятия чурбана и чтобы надавить на него. Для работы лучше и удобнее использовать куски бревна высотой не более 30-40 сантиметров.
- Механический – массивная металлическая рама с мотором, к которому прикреплен шатун с лезвием. Заготовка кладется к упору и за счет постоянного возвратно-поступательного движения шатуна раскалывается на две половины. Устройство работает с постоянной частотой, поэтому нужно быстро подкладывать новые чурбаны.
- Гидравлический – разрезает одну или одновременно несколько заготовок, подталкивая их к плоскому или крестообразному резаку, мощным гидравлическим поршнем. Давление поддерживается встроенным компрессором. Дровокол гидравлический считается наиболее производительным и используется для массовой заготовки дров.
По направленности
Как и большинство техники, дровокольные станки подразделяются на бытовые и профессиональные. Перечисленные выше модели относятся к бытовым, так как требуют постоянного участия человека и периодической остановки для охлаждения и как следствие — снижения износа двигателя. Несмотря на эффективность, такие колуны не обеспечивают производительность, соответствующую промышленным масштабам заготовки дров. Профессиональные (промышленные) более мощные станки, обеспечивающие не только раскол (или распил) заготовки на несколько готовых поленьев, но и оснащенные системой автоматической подачи. Главное отличие это повышенную надежность: агрегат может ежедневно работать в течение всей рабочей смены, что побеспечивает высочайшую производительность. Однако стоимость подобных моделей в разы выше, чем бытовых.
Теоретические основы теплотехники – сгорание твердого топлива
Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.
Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется
Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве
Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.
В теплотехнике для характеристики топлива введены понятия:
- Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
- Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.
Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.
Изготовление гидравлического колуна
Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна. Этапы работ изготовления конусного колуна:
1.
В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.
2.
Двигаться часть конуса будет за счет электрического двигателя.
3.
После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.
4.
В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.
5.
Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.
Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола. Для начала рассмотрим схему сборки простого прибора:
1.
Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.
2.
В качестве ножа будет использоваться конусный клин.
3.
Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.
4.
Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.
Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.
Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:
если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным
Поэтому нужно брать во внимание уровень мощности двигателя;
обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения; рычаги управления должны находиться на дальнем расстоянии от ножей;
не забывайте, что ножи острые, и они могут нанести серьезные раны;
желательно на колун установить защитное средство от непредвиденного запуска прибора.
Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах.
Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.
Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:
Дровокол (его также называют станок для заготовки дров) представляет собой механизм, с помощью которого производится торцовка и механический раскол крупных чурок на мелкие поленья, которые удобно использовать в быту.
Достоинства такого изделия очевидны:
- это отличная замена тяжелого механического труда по рубке дров;
- устройство служит очень долго;
- механизм просто устроен – в нем нет сложных элементов, благодаря чему прост в обслуживании;
- механизм мобильный – его можно транспортировать в разные места.
Как сделать дровокол конусного типа своими руками
Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.
В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.
Принципиальная схема устройства достаточно проста.
Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.
Последовательность изготовления:
- сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
- с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
- определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
- вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
- натянуть цепь (приводной ремень) и проверить правильность движения конуса.
Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины
Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.
Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.
Рубка древесины клиновыми устройствами
Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.
В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.
Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.
В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.
G·L₁ = F·L₂
Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.
Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.
Легче не бывает
Самый простой энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемножку, но постоянно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условиях, что конфигурация колуна и топорища идеальны и согласованы.
Топор-колун прошёл длительную эволюцию и продолжает совершенствоваться. С правой стороны на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как желаете, импонирует вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. дальше.
Чертежи колуна для дров Стрела и топорища к нему
Но и чего не нужно
Небезопасный метод ручной колки дров
Во всемирной сети на протяжении нескольких лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. с правой стороны. Чем прекрасно то, что расколотая чурка не развалится, а остается торчать в обечайке, непонятно. Зато ясно другое. Если при обыкновенной колке дров намазать колуном взамен чурака по плахе, топорище больно отдаст в руки. Можно даже не устоять на ногах и ушибиться. Однако если ошибиться тем же колуном по резине, можно обухом получить по лбу. Так что не нужно. Шина-дровокол казус, но совсем не нужный.
Регулировка
Высоты раскола – служит для подстройки вертикального колуна под длину заготовки
Стоит обратить внимание на количество уровней раскола. Чем больше эта характеристика, тем легче работать с дровоколом
В моделях разных производителей конкретные параметры отличаются. Например, одни устройства позволяют менять высоту раскола на 51 см и 105 см, другие – на 55 см; 88 см и 130 см.
Высоты поверхности – дает возможность изменять высоту станины (рамы) под рост оператора, что облегчает использование дровокола и снижает утомляемость. Такая опция особенно полезна для пожилых людей и тех, кто страдает заболеваниями спины.
Винтовой дровокол
Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.
Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.
Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.
Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.
Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.
И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно
Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента
- Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
- Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
- Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.
На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы
Особое внимание направлению нарезки резьбы. Она должна быть левой
То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается
Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную
Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.
Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.
Ручной дровокол лом-колун
Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но
этот лом-колун удобнее в работе и скорость работы выше.
Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому
Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть
Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

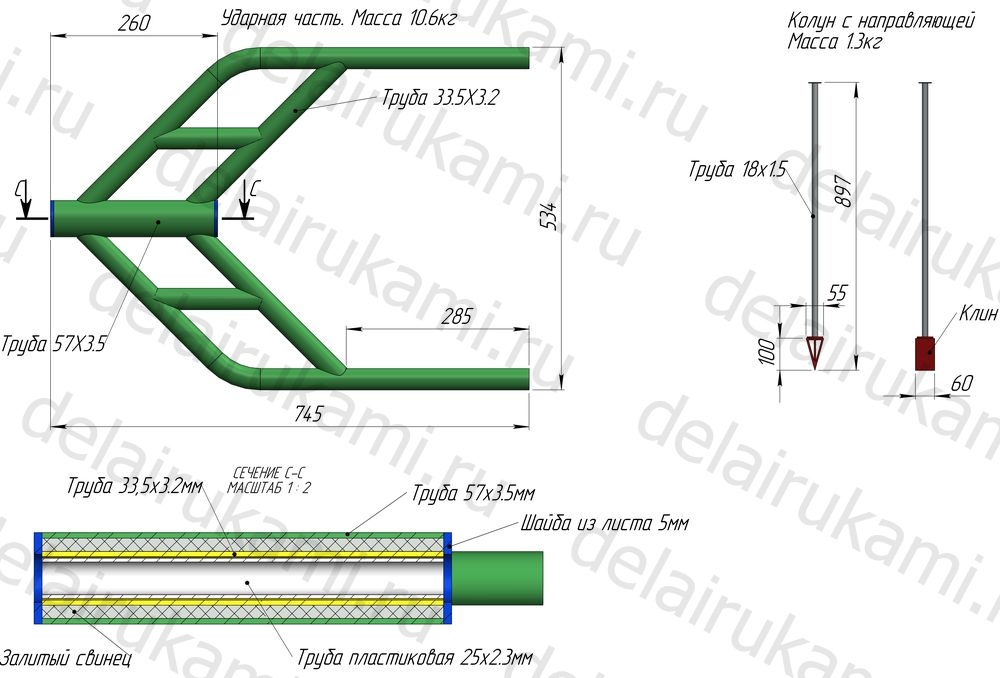

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.
При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.
Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.
Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.
Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.
Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.
Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.
Разработка компоновочной схемы дровокола
Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.
Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.
Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.
Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.
Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).
Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.
Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.
Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.
Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.
Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.
Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:
- Партия заготовок подвозится к дровоколу.
- Каждое бревно определенного размера укладывается на ложе.
- Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
- Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
- Расколотые поленья перемещаются на подставки за пределами ножа.
- Оператор переключает гидрораспределитель для обратного перемещения толкателя.
- Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
- Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.
Технические характеристики
Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.
Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:
- много слоев;
- много сучков;
- есть различные неправильные спилы.
Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:
- производителен;
- тратит минимум энергии;
- безопасен в функционировании
У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.
Конструкция
Ограничитель хода поршня – позволяет регулировать ход поршня исходя из длины чурбана. Для расщепления коротких заготовок не требуется большая амплитуда движения поршня. В итоге увеличивается производительность при экономии времени и электроэнергии / топлива.
Боковые зажимы – надежно фиксируют заготовку в оптимальном положении и не допускают ее смещение. Зажимы делают эксплуатацию колуна еще безопаснее.
Сменный делитель – служит для замены плоского ножа на крестообразный и наоборот в зависимости от ситуации.
Транспортировочные колеса – предназначены для перевозки дровокола.
Дышло – перекладина, посредством которой колун подсоединяется к фаркопу авто или мотоблока для транспортировки.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Что понадобится для изготовления
Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:
- конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
- вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
- шкивы или звёздочки;
- приводной ремень или цепь от автомобильной либо мотоциклетной техники;
- подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
- стальные профильные трубы или уголки для станины;
- металлический лист толщиной не менее 4 мм для рабочего стола;
- электродвигатель;
- проводка;
- выключатель или магнитный пускатель;
- УЗО;
- болты и гайки М8 или М10.
Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.
Основные узлы конусного дровокола
При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:
- сварочный аппарат;
- электрическая дрель с набором свёрл;
- болгарка;
- молоток;
- набор гаечных ключей;
- рулетка, маркер.
Для защиты от коррозии подойдёт любая эмаль для наружных работ
Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины
Подготовительные работы: примерные размеры и чертежи
Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика
Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.
Компоновка станка для раскалывания поленьев
Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.
Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.
Окунемся в прошлое
Такие примитивные типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.
