Двухуровневые потолки из гипсокартона (51 фото): технология монтажа

Крышка своими руками

Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:

1. Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
2. Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
3. Покрываем готовые детали антисептиком.
4. Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
5. Следующим слоем идет термоизоляционный материал.
6. Поверх обрешетки ложится финальный слой из досок.

Металлические крышки делаются следующим образом:

1. Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
2. Из листа металла вырезается заготовка нужных размеров.
3. На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
4. Утепление каркаса крышки термоизоляционным материалом.
5. Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.

Проводка и монтаж освещения

Установка светодиодной подсветки проходит в такой последовательности:

• сначала подключаем ленту на полу и проверяем ее работоспособность;
• для резки ленты есть специальные места, которые отмечены темными полосами;
• для соединения отдельных полос используем паяльник;
• устанавливаем блок питания, соединив один его конец с лентой, а второй с проводкой;
• соблюдайте полярность («плюс» на красном проводе);
• снимаем защитную бумагу с клейкой стороны ленты и приклеиваем ее в полке короба.

Оптоволоконные осветительные приборы монтируются так:

• перед установкой на потолке делается разметка и отверстия;
• через каждое отверстие выводится оптоволоконный провод;
• концы проводов собираются в узел.

Неоновая трубка укладывается в полку короба. В отдельном месте монтируется трансформатор. Трубка фиксируется на полке и подключается к трансформатору, соединенному с основной проводкой.

Многоуровневые конструкции из гипсокартонных листов

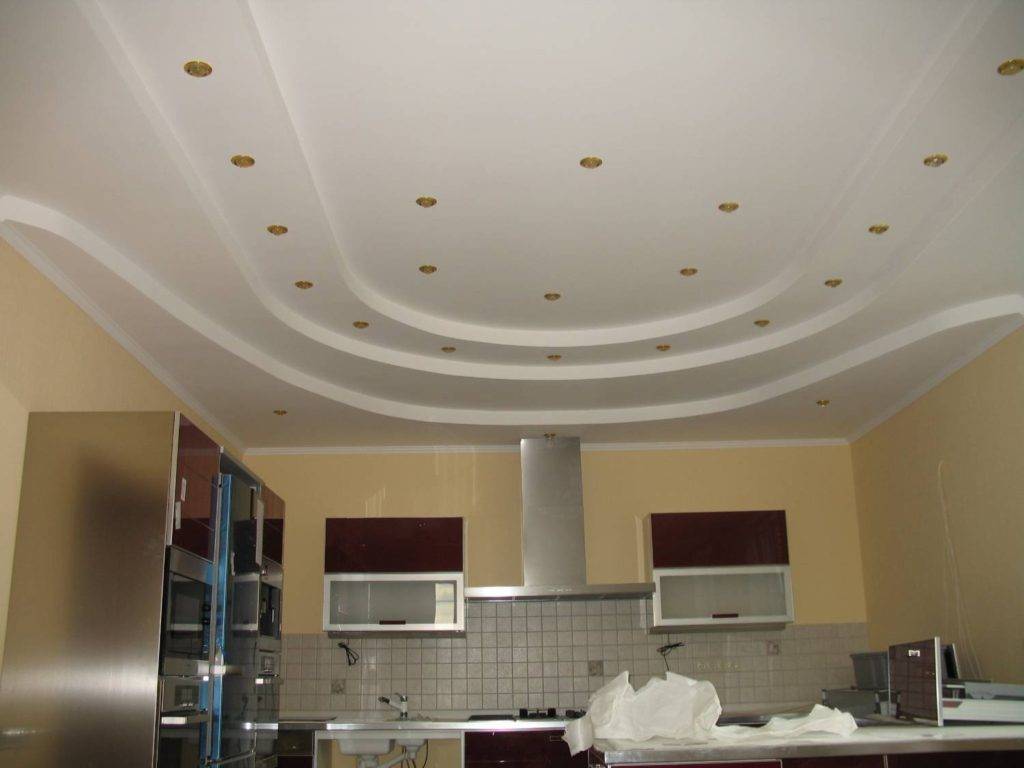

Фото многоуровневых видов потолков из гипсокартона в гостиной чаще всего встречаются в сети. Эти конструкции дают простор в выборе дизайна и конфигурации потолочного покрытия. Многоуровневые конструкции применяют в просторной гостиной, высокой спальне или детской комнате, на кухне, в большой прихожей или ванной комнате, а также кабинете.

Принцип монтажа этой системы следующий – в качестве основы используется одноуровневый каркас, на котором закрепляются остальные ярусы, занимающие меньше площади. Конфигурация ярусов может быть самой разнообразной. Очертания нижних уровней бывают прямолинейными и плавными криволинейными. Встроенные светильники чаще монтируются в нижние ярусы. Если в нижнем уровне сделать полку, то на ней можно уложить светодиодную подсветку.

Плюсы многоярусных конструкций:

• Разнообразный дизайн и привлекательный внешний вид. Этот вариант конструкции практически не ограничивает дизайнеров в воплощении их замыслов. Благодаря комбинации разной отделки уровней, отличающейся фактурой и расцветкой, достигается эстетическая привлекательность потолка.
• Многоярусные системы позволяют делить помещение на отдельные функциональные зоны.
• Можно комбинировать гипсокартонные коробы и уровни с натяжным покрытием.
• Выбор вариантов освещения неограничен – можно монтировать навесные и встроенные приборы, а также делать скрытую подсветку.
• Если под потолком помещения проходят строительные конструкции (балки, ригели), то и их можно скрыть в коробе нижнего яруса.

Существует несколько разновидностей многоярусных системы.

Рамочные потолки

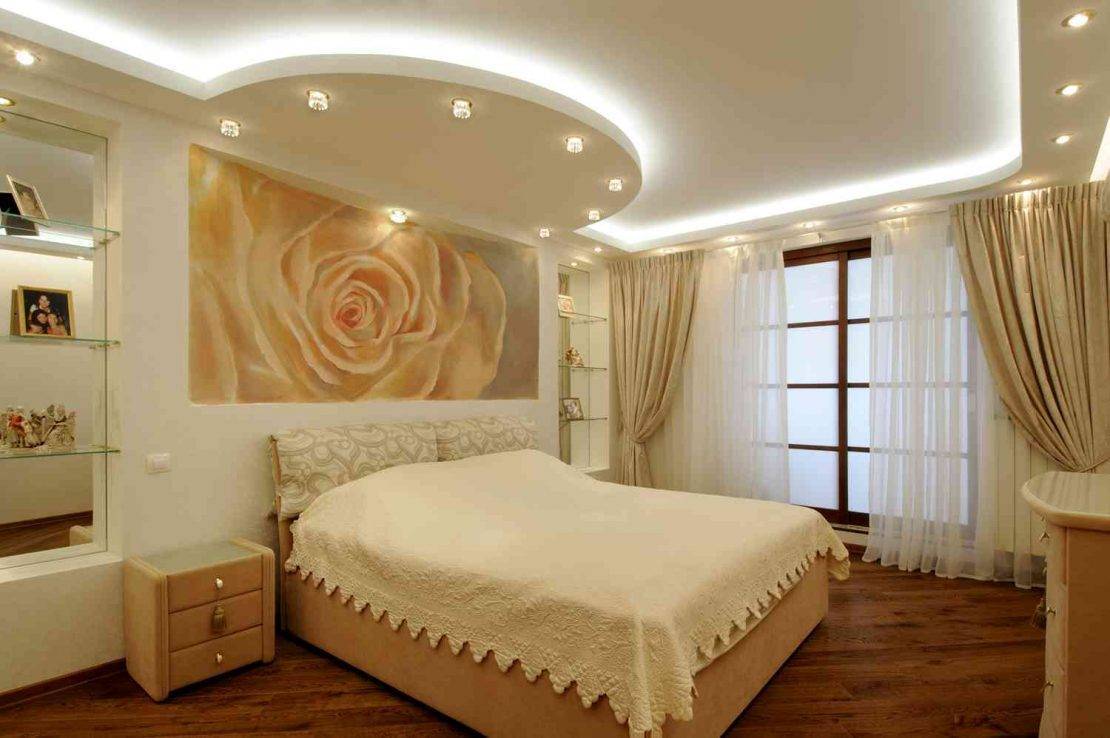

Самые популярные виды двухуровневых потолков из гипсокартона – рамочные конструкции. Главная их особенность в том, что по периметру помещения вдоль стен проходит пониженный ярус в виде короба. Он, словно рамка, обрамляет комнату. В центральной части помещения находится верхний уровень, который занимает основную площадь. Чаще используется прямой перепад между уровнями, но в некоторых случаях конфигурация нижнего короба бывает криволинейной.

Как правило, в коробе по периметру комнаты устанавливают точечные светильники. Благодаря этому периферическая зона гостиной хорошо освещается. Также в нижнем ярусе с боку делают специальную полку, на которую укладывают скрытую подсветку. Благодаря потоку света, падающему на верхний уровень снизу, потолок кажется визуально выше и легче.

Диагональные потолки

В качестве основания диагонального потолка используется одноуровневая конструкция или ровный бетонный потолок. Пониженный уровень располагается в одной части потолка по диагонали, то есть граница перепада высот идет от одного угла к другому, расположенному диагонально. Конфигурация перепада может быть полукруглой, прямой или плавной изогнутой.

Благодаря разной высоте потолка в двух частях комнаты помещение можно разбить на отдельные функциональные зоны. Такие потолки применяют в кухне-столовой или гостиной, совмещенной со столовой зоной. В пониженном ярусе устанавливают навесные светильники для освещения обеденного стола.

Зональные потолки

Расположение уровней и их конфигурация в зональных потолках зависят от расположения зон в комнате, поэтому могут быть разнообразными. Строгих правил и отличительных характеристик для таких конструкций просто не существует. Как правило, пониженный ярус располагают над зоной отдыха, например, в спальне или детской комнате над кроватью, а на кухне над участком с обеденным столом.

В помещениях разного назначения зональные потолки могут подчеркивать следующие функциональные зоны:

• обеденную или игровую;
• спальное место;
• барную стойку;
• камин;
• рабочую зону.

Монтаж подвесного потолка

Для того чтобы сделать самому двухуровневые потолки из гипсокартона, нужно ознакомиться с основными требованиями, предъявляемыми к этим конструкциям.

1. Минимальное расстояние от базовой поверхности до верхнего уровня подвесного потолка должно быть не менее 5 см. Если предусмотрена установка точечных светильников – не менее 8 см или на длину цоколя. Если запланирован монтаж коммуникаций (например, вентиляционной системы), дистанцию увеличивают до 10-20 см. При этом может потребоваться наращивание подвесов.
2. Все фигурные элементы и выступы каждого уровня должны находиться в одной плоскости. Правильность монтажа проверяют с помощью нивелира или натянутых между противоположными стенами ниток.
3. Схема двухуровневого потолка из гипсокартона должна быть максимально подробной, с указанием всех размеров и расстояний.

Разметка потолка

Разметку стен и потолка проще всего выполнить с применением лазерного уровня. Но не у каждого хозяина он в наличии. В этом случае можно следовать предложенной инструкции.

1. С помощью рулетки измеряют высоту всех углов помещения. Находят тот, который ниже других.
2. Отмеряют от него вниз то расстояние, на которое решено опустить верхний ярус подвесной конструкции.
3. С помощью водяного и/или пузырькового уровня проводят горизонтальные линии вдоль стен по периметру помещения.
4. На потолке проводят прямые параллельные линии с шагом 40 см. Вдоль них будет установлен ПП 60/27.
5. На каждой линии на потолке отмечают точки крепления подвесов с шагом 40-60 см. При выборе расстояния учитывают вес и размеры двухуровневого потолка из гипсокартона.

Внимание! Каждый подвес крепят к черновому потолку с помощью двух дюбель-гвоздей. При обнаружении пустот в бетонной плите вбивают анкер клин.

Монтаж каркаса

Каркас двухуровневого потолка из гипсокартона собирают поэтапно.

1. Высверливают в черновом потолке отверстия под дюбели, крепят подвесы. Отгибают перфорированные полочки каждого так, чтобы получилась буква «П».
2. Вдоль линий на стенах помещения крепят направляющие ПН 28/27.
3. Заводят между полочками подвесов металлопрофиль ПП 60/27 и фиксируют его саморезами. При необходимости наращивают эти несущие планки с помощью соединителей. Торцы профилей должны быть заведены в направляющие так, чтобы оставался зазор не менее 3 мм. Это предотвратит деформацию конструкции при ее увлажнении и высыхании.
4. В соответствии со схемой подвесного потолка отрезают ножницами по металлу поперечные планки и крепят их к несущим с помощью «крабов».

Важно! Для формирования изогнутых линий каркаса, полочки металлопрофиля надрезают через каждые 3-4 см и изгибают в соответствии с рисунком.

Аналогичным способом монтируют второй, нижний ярус конструкции. Следующий этап работ – монтаж электропроводки и закладных.

Обшивка каркаса

Для того чтобы правильно сделать двухуровневые подвесные потолки из гипсокартона своими руками, нужно знать технику крепления ГКЛ к металлопрофилю.

1. Нарезают листы гипсокартона так, чтобы каждое полотно соответствовало размерам положенной для него ячейки каркаса. По краям срезов снимают фаску.
2. Первая точка крепления листа к металлопрофилю должна находиться не дольше 2-х см от края полотна.
3. Саморезы вкручивают с шагом 10-15 см.
4. Шляпки должны быть утоплены в гипсокартон.
5. Правильная последовательность монтажа ГКЛ: сначала обшивают углы, затем периметр, на завершающем этапе – серединную часть подвесной конструкции.
6. Между листами ГКЛ должен оставаться зазор шириной 2-3 мм.
7. Одновременно с обшивкой выполняют установку приборов освещения.

Подготовка гипсокартона к отделочным работам

Смонтированный потолок обеспыливают и покрывают на 1-2 слоя грунтовкой. Дожидаются ее высыхания и приступают к шпатлеванию. Для этой цели чаще всего используют «Фюгенфюллер» от «Кнауф».

Важно! Все стыки полотен ГКЛ должны быть закрыты серпянкой. Но ее нельзя наклеивать непосредственно на гипсокартон

Сначала на него наносят тонкий слой шпатлевки и утапливают в нем сетку.

Как сделать многоуровневый потолок из гипсокартона, стало понятным. Теперь нужно выяснить, как и чем его можно облицевать. ГКЛ можно окрашивать водоэмульсионной краской, оклеивать обоями, наносить декоративную штукатурку. После завершения работ будет приобретен солидный опыт.

Двухуровневые потолки из гипсокартона

Благодаря таким потолкам можно очень сильно изменить комнату, поскольку ее буквально будет не узнать! А интерьер получится очень изысканным и оригинальным, оформленный потолком из гипсокартона, причем, из двух уровней. Насколько сложным или причудливым будет оформлен Ваш потолок – это зависит лишь от того, насколько разнообразна Ваша фантазия.

Если сделать потолок разной высоты, а также грамотно оформить освещение комнаты, таким вариантом можно воспользоваться для зонирования комнаты. Или же можно выделить некоторый отдельный предмет, например, тумбу, кровать, комод, стол и многое другое.

Монтаж каркаса под гипсокартон – установка второго уровня

Далее переходим к рассмотрению поэтапного монтажа второго уровня потолка.

4.1. Разметка каркаса под гипсокартон.

Линии под UD-профильДля этого, на стене проводим линии под UD-профиль, а на потолке рисуем будущий рисунок.

Наличие схемы на потолке не только упростят процесс монтажа, но и поможет понять, как будет выглядеть ваша конструкция после окончания работ. А, следовательно, у вас появится возможность внести нужные коррективы.

4.2. Каркас из профилей для гипсокартона

Каркас из профилей для гипсокартона

Монтируем потолочный каркас из металлического профиля (UD-профиль), закрепляя на стене и на потолке.

Как сделать каркас нужной формы (закруглить профиль) мы уже знаем.

Материал подготовлен для сайта www.moydomik.net

4.3. Опускаем каркас на нужную длину.

Для этого нужно:

отрезать CD-профиль той длиной, на которую вы хотите опустить каркас;

на одной стороне этих кусков вырежьте «язычки». Для этого нужно отрезать боковые части у профиля. Так проще их будет монтировать.

вставить отрезанные куски в направляющий UD-профиль, который уже закреплен на потолке. Вставлять нужно ровной стороной.

зафиксировать куски с помощью «блохи». Шаг между прямолинейными отрезками составляет 500-600 мм. Больше шаг – сделает конструкцию недостаточно надежный, меньшей – утяжелит ее. Шаг между криволинейными отрезками – 200-300 мм. Это обусловлено тем, что криволинейный лист нужно чаще крепить.

на висящие куски «одеть» UD-профиль и закрепить их «блохой».

Боковина каркасаВ результате, у вас должна получиться боковина каркаса, наподобие этой.

Затем следует:

отрезать CD-профиль той длиной, которая равна расстоянию от боковины каркаса до UD-профиля расположенного на стене;

закрепить их «блохами» с двух сторон.

Готовый каркасУ вас получился готовый металлический каркас. После чего, его следует обшить гипсокартоном и перейти к отделочным работам.

Совет. Собирая каркас поглядывайте в чертежи. Иначе может случится так, что перемычка придется на место будущего светильника.

{banner_link_1}

4.4. Изготовление арки из гипсокартона.

Изготовление арки из гипсокартона – схемаНа фото и картинке видно, как согнуть гипсокартон для арки и каким образом должен быть подготовлен CD-профиль и лист гипсокартона.

Изготовление арки из гипсокартонаИх устройство очень простое, важно правильно сделать насечки на листе, не прорезав лицевой слой картона

4.5. Облицовка гипсокартоном круглых поверхностей

Если есть возможность вырезать нужный размер из целого листа вопрос решается легко. Если нет, вырезают сегменты и монтируют их по частям.

Следует отметить, что в этом случае каркас должен быть жестче. Т.к., каждый саморез вкручивается в профиль.

Результат облицовки гипсокартоном круглых поверхностейИтог ваших стараний должен выглядеть примерно так, как показано на фото.

Общая характеристика

Преимущества двухуровневых потолков из ГКЛ:

• в помещении поддерживается оптимальный для жильцов микроклимат с необходимым уровнем влажности;
• материал ГКЛ, профилей не горит;
• используемые листы, профиль экологически чистые, не содержат токсических соединений;
• конструкция получается «дышащей», что обеспечивает комфортные условия для проживания.

кухниванной комнаты

1. ГКЛ – стандартный материал, окрашенный в серый цвет. Применяется для сухих помещений.
2. ГКЛВ – листы с влагостойким покрытием зелёного цвета для отделки комнат с перепадами влажности, другими колебаниями микроклимата.
3. ГКЛО – розовые и серые плиты с дополнительной сопротивляемостью к высоким температурам, пламени. Ими отделываются помещения, в которых большой уровень пожароопасности.
4. ГКЛВО – листы гипсокартона, которые выпускаются в зелёном цвете и обладают повышенной стойкостью к огню, влаге, используются для облицовки поверхностей в помещениях с повышенными пожароопасностью, влажностью.

• толщине, которая составляет 9,5 мм;
• типу кромки по большей стороне листа – закруглённой, круглой, утонённой или прямой;
• габаритам — до 1,2 м шириной и не более 2,5 м в длину.

Внимание
Размеры ГКЛ для серийного производства стандартизованные, но могут изменяться в случае специального заказа.

Подготовительные работы

1. Перед началом работ необходимо определиться с дизайном будущего потолка, местоположением и количеством светильников. В случае очень низкого потолка придется ограничиться одним уровнем, который будет составлять 10 см от высоты стены. Ну а если высота позволит, можно смело экспериментировать с многоуровневым потолком из гипсокартона.

2. Если потолки будут устанавливаться в отремонтированном помещении, то следует оклеить окна, мебель и двери полиэтиленовой пленкой при помощи малярной ленты.
3. Подготовьте и обработайте поверхность потолка перед тем, как установить гипсокартон. Ведь это будущая основа для всей несущей конструкции. Снять старую краску можно специальными смывками при помощи валика. После такой обработки краска легко удалится.

Если на потолке присутствует грибок, плесень, следы гниения или личинки, то их необходимо убрать с помощью специальных химических веществ.

Двухуровневый потолок из гипсокартона своими руками: пошаговая интсрукция

Горизонт контролируется лазерным уровнем. Металлические части каркаса соединяются между собой саморезами 9мм. Когда длины профиля недостаточно, к нему прямым удлинителем присоединяется недостающий отрезок ПП.#2. Во-вторых, вам предстоит нарисовать дугообразный контур, соответствующий форме вашего будущего потолка.

На первый взгляд, эта задача может показаться достаточно легкой, но действительность заставит вас изменить свое мнение. Внимательно изучите этот вопрос, определитесь с формой, к которой вы будете стремиться и, наконец, перенесите ее проекцию на потолок.Продолжайте установку гипсокартоновых полос, пока не закончите фронтальную часть вашего будущего двухуровневого потолка.

Убедитесь, что гипсокартон хорошо зафиксирован на профиле, в противном случае материал со временем деформируется, и ваш потолок приобретет неприглядный вид.

Правильно вкручивайте саморезы. Крепеж должен располагаться перпендикулярно гипсокартону. Шляпку шурупов необходимо немного утапливать, чтобы они не мешали шпаклевке. В то же время следите, чтобы шляпка не прорвала слой картона, в противном случае шуруп не будет фиксировать лист;

Итак, вы закончили монтаж каркаса из металлопрофиля для двухуровневого потолка. Убедитесь, что металлические перемычки параллельны друг другу, надежно закреплены обоими концами в направляющих профилях и с помощью подвесов к потолку

Важно!

Не имея опыт проведения подобных работ, лучше всего ограничиться сооружением более простой конструкции. Минимальное отличие двух и более плоскостей друг от друга по высоте — толщина ГКЛ. Как правило, это 8-10см – средняя толщина листов, используемых для потолочных работ.Можно выбрать более простой вариант монтажа, ориентируясь на два уровня нового потолка. Однако если у вас имеется достаточный опыт и помощники, можно не ограничивать полет дизайнерской мысли.

Достаточно понять устройство двухуровневого потолка с подсветкой, его конструкцию и то, как укладываются листы из гипсокартона. Продолжайте фиксировать гипсокартон саморезами, используя для этой цели шуруповерт. Для 9.5 мм гипсокартона, а именно его мы рекомендуем использовать для монтажа потолка, вполне подойдут саморезы длиной 25 мм.

Каркас из металлопрофиля для монтажа двухуровневых потолков из гипсокартона гораздо сложнее, чем вам могло показаться на первый взгляд. Теперь следует установить второй направляющий профиль на нижней кромке уже зафиксированной вами полосы гипсокартона. Не забудьте сделать надрезы на его боковых стенках, чтобы придать профилю необходимую изогнутую форму.

Монтаж потолка

Конечно, любые двухуровневые потолки из гипсокартона нужно начинать с этапа, который потребует максимум внимания, никаких ошибок тут быть не должно!

Разметка

• Берем рулетку и карандаш, определяем точку на стене, которая будет являться исходной для горизонтальной линии нижнего края коробов.
• Относительно исходной отметки, с помощью водяного уровня, переносим точки в каждый внутренний и внешний угол помещения.
• Обивочным шнуром делаем горизонтальные линии между отметками.

Линии по стене для направляющих

Чертим по потолку линии, которые будут продольными внутренними границами второго яруса.

Направляющий профиль на потолке и стене

Теперь по плоскости оставшегося пространства, внутри периметра будущих коробов, нужно начертить сетку для подвесов первого яруса. На пересечениях линий этой сетки мы и будем крепить подвесы.

Делается такая сетка просто: по продольным границам двух противоположных линий ставим метки на расстоянии 50 см друг от друга. А на всех оставшихся перпендикулярных линиях ставим точки по 60 см друг от друга (на пересечении всех линий должен получиться прямой угол).

Разметка плоскости

Вот мы и разметили будущий потолок из гипсокартона двухуровневый, теперь можно приступать к монтажу.

Сборка коробов

• По линиям на стене крепим направляющие профили.
• По потолку, по внутренним границам второго яруса тоже крепим направляющие.
• От профиля на потолке отмеряем расстояние до уровня линии на стенах, вычитаем сантиметра полтора и, ориентируясь на полученную цифру, режем кусочки профиля CD с небольшой «губой» с одного края.
• Вставляем нарезанные кусочки в профиль на потолке и прикручиваем его примерно через каждые полметра.
• К «губе», по нижнему краю кусочков подвешенных профилей, прикручиваем «по уровню» направляющий профиль, острые края которого обращены к стене. То есть так, чтобы теперь можно было соединить эти направляющий с помощью кусочков несущего профиля.
• Нарезаем кусочки профиля CD нужной длины, вставляем их в направляющие и прикручиваем.

Боковая кромка короба

Обшиваем нижнюю плоскость и боковую кромку каркаса гипсокартоном. Короба готовы.

Каркас коробов

Тут главное: когда вы будете делать такой двухуровневый потолок из гипсокартона, – не забудьте об освещении, о том, что нужно заранее спланировать, где и какие провода будут идти, в каких точках будут установлены светильники и т.п.

И еще момент…

Если потолки двухуровневые гипсокартонные спланированы так, что короба имеют ширину больше, чем полметра, то середину каждого кусочка несущего профиля необходимо зафиксировать на подвесе. Так и каркас получится жестким, и лист будет надежнее закреплен.

Второй ярус с подвесами посередине

Впрочем, практически из любого видео по этой теме можно узнать, что чем больше подвесов в каркасе, тем он безопаснее и лучше.

Продолжим делать двухуровневые потолки из гипсокартона. Приступим к следующему и завершающему этапу.

Монтаж первого яруса

• На пересечении линий на плоскости потолка крепим подвесы.
• На боковой кромке коробов, на гипсокартоне делаем горизонтальные линии – это будет нижняя граница первого яруса. Приставляем к этим линиям направляющие и прикручиваем их саморезами.
• Вставляем в направляющие несущий профиль на расстоянии 60 см друг от друга на двух противоположных кромках. На остальных кромках профиль следует расположить в полуметре друг от друга. То есть в итоге получаем каркас с размером ячеек 50 на 60 см.
• С помощью натянутых ниток или правила с уровнем, придаем несущему профилю нужное положение и скрепляем его с подвесами.

Выравнивание профиля по нитке

Теперь нарезаем из того же профиля перемычки, вставляем их между всеми параллельными несущими профилями и прикручиваем (на расстоянии 50 см друг от друга).

Готовый двухуровневый каркас

В принципе, на этом двухуровневые потолки из гипсокартона почти готовы. Осталось перепроверить, везде ли все ровно, если нужно — подкорректировать отдельные участки, и можно зашивать каркас листами.

Этнический интерьер – для тех, кто ценит красоту природы

Чтобы понять, что собой представляет стиль этника, достаточно рассмотреть дизайн потолков из гипсокартона, фото которых предоставили мастера декора. Народные мотивы, элементы природы, узоры в виде арабской вязи, фрески – здесь можно использовать все, чтобы придать помещению комфорт. Этнический стиль сочетает самые разные аксессуары и варианты оформления, но не стоит перегружать комнату, чтобы она не выглядела «лавкой с товаром из разных стран».

В маленьких комнатах хорошо смотрятся красивые потолки из гипсокартона, расписанные от руки. Техника проста, достаточно подобрать несложный рисунок, перенести его на поверхность и разрисовать красками для ГКЛ. Дополняйте поверхность подвесной конструкции драпировками, стильными аксессуарами в тонкой оправе и не забывайте про витражи – в этническом направлении должно быть много сочных красок, контрастных оттенков.

В просторной гостиной можно сделать многоуровневый потолок, задекорировав один из уровней в африканском стиле. А чтобы картинка была яркой, выпуклой, дополните ее точечными светильниками или диодной лентой

На кухню подойдет фреска с восточными мотивами – элемент просто монтируется в гипсокартонный потолок с любым количеством ярусов, привлекает внимание и дополняет дизайн интерьера

Нестареющая классика – стиль, который уместен всегда

Еще один универсальный вариант отделки, в котором гипсокартонный потолок смотрится гармонично и уместно. Простота плоскости, ровность линий, отсутствие вычурных элементов, лепнины – это преимущества стиля. Но придется тщательно проработать все стыки, сгладить дефекты и убрать неровности, иначе вид помещения будет испорчен.

Правильное размещение осветительных приборов – главная задача мастера. Точечные светильники должны подчеркивать простоту дизайна, форм. Поэтому лучше поместить освещение по периметру, сделать акцент на центральной люстре, высветлить рабочие зоны. Что касается цветового решения, то классические варианты: белый, серый, светлые оттенки кофейного. Допустимо использовать зеркальные и полированные металлические детали, но без излишества.

Основное требование классики – гармоничность всех деталей. Если это лепнина, то немного и симметрично, потолочные плинтуса ровной формы, аксессуары неброские и стильные, а расцветка спокойная, приятная для глаз.

https://youtube.com/watch?v=ZN_3Do05dvg

Выбирая вариант отделки потолка, не стоит делать дом похожим на картинки и фото. Все находки дизайнеров – это только рекомендации чтобы создать свой красивый стиль. Есть эклектика, в которой совмещаются уникальные 3D технологии, аэрография, винтаж и этника. Можно выбрать эко-стиль, где все должно говорить о природе: цветы из ГКЛ на потолке, роспись поверхности райскими плодами, рисунки птиц.
