Дымоход для газового котла в частном доме: устройство вытяжной трубы, правильная установка конденсатосборника

Вытяжка для газового котла и приточная вентиляция

Из основных вариантов поступления свежего воздуха извне к котлу можно выделить естественную и принудительную вентиляцию. Первая — осуществляется без вмешательства человека, а за счет разницы давления и температуры. В элементарном понимании — это сквозняк. Вторая — происходит благодаря работе вентилятора. В обоих случаях для помещений, где установлено газовое оборудование, считается достаточной та, которая позволяет за один час трижды обновить объем воздуха котельной или кухни.

Как естественная, так и принудительная вытяжка для котла в частном доме может быть не только канальной (состоящей из труб). Существует более простой способ получить доступ к свежему воздуху — банальное отверстие в стене. Обычно его пробивают выше верхней точки котла. В отверстие вставляется либо круглый, либо иной каркас. На отверстии может устанавливаться подвижная заглушка либо настенный (оконный) вентилятор (приточный или вытяжной). Заглушка, как и мелкая сетка помогут оградить доступ извне насекомым, домашним животным и птицам.

Коаксиальный дымоход

Если труба вентиляции спроектирована с выходом через стену — есть смысл предусмотреть ее незначительный уклон в сторону улицы. Это обеспечит сток конденсата и станет препятствием проникновения влаги снаружи. Остается один вопрос — какова должна быть необходимая площадь воздуховода или отверстия под вентилятор?

Монтаж в помещении

Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:

нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
просверлить отверстие;
установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
установить заслонку, с помощью которой регулируется величина проходного отверстия;
установить вытяжной вентилятор;
прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Требования к вентиляции для котла

Газовая вентиляция должна соответствовать следующим требованиям:

допустимый угол уклона отдельных элементов дымохода — не более 30º;
длина максимального ответвления — 1 м;
максимально допустимое количество колен в дымоходе — 3 шт.;
в системе должны отсутствовать уступы и сужения поперечного профиля;
в состав конструкции должны входить устройства для ревизии и капельник;
места поворотов оснащаются очистным лючком;
для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.

Выбор дымохода в зависимости от типа котла

Оборудование для отвода продуктов горения подразделяется на несколько типов, которые обладают своими особенностями и характеристиками. При этом владельцы домов задаются вопросом, какой дымоход выбрать для конкретного типа котла. Именно об этом пойдет речь в следующем пункте.

Для котла с горелкой открытого типа

Горелка открытого типа представляет собой наиболее простую конструкцию. Структура состоит из самой горелки, а также змеевика, расположенного под ней. Теплоноситель проходит по нетолстым трубам, которые лежат в основе змеевика. Оборудование начинает работать только при воздействии воздуха (именно по этой причине горелка получила второе название – атмосферная). Работа котла основывается на воздухе, который есть в комнате – иногда такое оборудование можно прикрепить к основной стене и сделать в ней отверстие для воздухозабора.

Чтобы в процессе работы устройства создавался необходимый уровень тяги, необходимо выбирать наружный вариант: тогда труба проводится горизонтально внутри дома, а с наружной стороны тянется вверх до выбранного уровня высоты. Также можно монтировать трубу сразу вверх: при этом она тянется через все перекрытия и поверхности. Выходит данной устройство над кровлей.

Для турбированных котлов

дымоход для турбированного котла

Если же владелец дома имеет дело с турбированным котлом, то здесь лучшим вариантом станет покупка коаксиального дымохода. В этом случае работают две системы труб: по первой вредные вещества выходят наружу, а по второй идет приток воздуха, который и обеспечивает процесс горения. Специалисты считают, что такой вид дымохода наиболее безопасный, поскольку процесс контролируется автоматически – топливо сгорает полностью. Горизонтальные короткие дымоходы могут быть выбраны в качестве запасного варианта

Для двух котлов

Если в помещении предусмотрено два котла, то агрегат приобретают для каждого из них по отдельности

В исключительных случаях разрешается присоединять к одному дымоходу максимум две единицы, которые будут работать одновременно, однако здесь должно выполняться важное обстоятельство: расстояние между двумя врезками труб должно быть в пределе 0,7 метров. Уровни дымоходов от этих двух котлов обязательно должны отличаться по высоте

Правила установки котла

Кроме специально оборудованных и приспособленных помещений маломощные котельные (до 30кВт) могут размещаться и непосредственно на кухне. При этом должен быть соблюден ряд обязательных требований, а именно:

Минимальная площадь — 15 кв.м.
Высота потолка — не менее 220 см.
Площадь окна (окон) должна составлять не менее трех кв. см на один куб. м объема. При этом оконные проемы обязаны быть обустроены форточками или фрамугами.
Минимальное расстояние котла от любой из стен — 10 см.
Отделка пола и стен не должна содержать горючие материалы.

Помимо оконных проемов, помещение должно иметь дополнительный источники поступления воздуха. Это может быть негерметичная дверь, приточно-вытяжная стационарная вентиляция и прочее. Впрочем, пункт о дополнительном снабжении свежим воздухом здесь следовало бы поставить по значимости — гораздо выше.

Особенности дымоходов из разных материалов

Дымоход в частном доме может быть выполнен из следующих материалов:

кирпич;
керамика;
сталь.

Отдать предпочтение одному из них и выделить явного фаворита нельзя. Правильный выбор подходящего материала для сооружения дымохода может быть сделан только с учетом комплексного набора влияющих факторов. Прежде всего, необходимо проанализировать специфику условий эксплуатации, свойства каждого материала и цены на момент сравнения.

Печной керамический дымоход

Сфера применения кирпичного дымохода

Кирпичная труба обычно дешевле, чем другие системы дымоудаления. Она способна выдерживать высокие температуры и даже возгорание сажи. Основной ее недостаток – громоздкость и сложность конструкции. Строится на фундаменте или железобетонном перекрытии. При работе с печами, каминами и котлами на дровах очень надежен и долговечен, так как высокая температура уходящих газов не допускает образование конденсата. В остальных случаях быстро разрушается.

Кирпичный дымоход от камина

Чтобы построить кирпичный дымоход в доме своими руками, необходимо обладать специальными навыками печника и каменщика. В стволах должны отсутствовать трещины и какие-либо неровности. Это серьезное сооружение, для которого нужны квалифицированные работники.

Дымоход из нержавейки внутри кирпичной трубы

Преимущества использования керамических дымоходов

Керамический дымоход также является относительно недорогим. Он характеризуется повышенной прочностью и способностью аккумулировать тепло. Высокие огнеупорные свойства позволяют использовать его в высокотемпературных системах твердотопливных источников тепла. Керамическая труба способна выдерживать нагрев до 1200°C при возгорании сажи. Срок службы при правильном уходе равняется сроку службы здания.

Керамические элементы разных размеров соединяются с помощью специальных пазов и скрепляются огнестойким клеем-герметиком. Керамические трубы могут монтироваться открыто и в шахтах из кирпича или специальных пустотных блоков, устанавливаться внутри и снаружи дома.

Керамические трубы для дымохода

При новом строительстве очень выгодно и удобно использовать системные дымоходы из керамических труб, уложенных в специальные шахты. Они являются хорошим решением для всех типов топливосжигающего оборудования.

Характеристика и разновидности стальных дымоходов

Стальной дымоход легко собирается по принципу конструктора. Широкий выбор фасонных и крепежных деталей позволяет создавать практически любую конфигурацию и выполнять монтаж дымохода в частном доме, как во время ведения строительства, так и в процессе эксплуатации здания.

С учетом требований по стойкости к коррозии и действию кислот трубы изготавливаются не из обычной, а из оцинкованной или нержавеющей стали. Нержавеющая сталь заметно дороже, но имеет более продолжительный срок службы.

Детали стального дымохода

Сфера применения стальных изделий ограничена системами с относительно низкой температурой дымовых газов, так как по СНиП 41-01-2003 их максимальная температура – 500°С. Соответственно использование с твердотопливными котлами нежелательно.

Из стали изготавливают также дымоходы с двумя стенками, по принципу «труба в трубе». Их называют коаксиальными. Такие используются для конденсационных и турбированных газовых котлов, имеющих закрытые камеры сгорания. Воздух, необходимый для горения, забирается не из помещения, а с улицы.

Коаксиальные дымоходы по внутренней трубе отводят продукты сгорания, а по наружной подают воздух на горение. Их сборка производится аналогично одностенным стальным. Установка дымохода коаксиального типа имеет самую низкую стоимость.

Набор для монтажа коаксиального дымохода

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Ремонт кирпичной трубы дымохода от газового котла

Реконструкция старого дымохода может потребоваться в нескольких случаях:

Обнаруженная неисправность во время регулярного осмотра кладки.

Переоборудование системы дымоотведения, позволяющее использовать обычные печные кирпичные дымоходы для современных газовых котлов.

Перед проведением ремонтных работ определяют и устраняют причину, приведшую к разрушению кирпичной кладки.

Почему разрушается кирпич на газовом дымоходе?

Периодичность проверки кирпичных дымоходов не менее одного раза в год, перед наступлением отопительного сезона. Осмотр показывает наличие или отсутствие выпадения раствора из швов, растрескивание кирпича и другие нарушения. Причиной разрушений являются:

Воздействие конденсата – плохо утепленная кладка приставного дымохода снаружи дома является причиной выпадения конденсата. Под воздействием перепада температур и скопления сажи, образуется сильная кислота, разрушающая растворный шов и кирпич. Эта же проблема встречается при кладке внутренних кирпичных дымоходов, особенно, если не утеплен участок, проходящий по чердачному помещению.

Негативное воздействие окружающей среды – кирпич имеет пределы термальной нагрузки. Неправильный выбор материала для кладки, приводит к разрушению стенок, через 1-2 отопительных сезона. Перегрев сказывается на прочности облицовочного кирпича. Допустимая норма нагрева поверхности не более 50°С.

Разрушение фундамента – рекомендации по строительству наружных пристенных кирпичных дымоходов вне дома, предписывают изготовление основания, армированного металлическими прутьями, толщиной 1 см. Ширина фундамента превышает кладку на 15 см с каждой стороны канала. Возведение конструкции выполняется только после полного затвердевания основания, спустя месяц после заливки.

Нужно ли гильзовать кирпичный дымоход и чем?

Загильзовка дымохода требуется в следующих случаях:

Усиленное образование конденсата.

Расположение дымоходных труб от газовых котлов в кирпичной вентиляционной шахте.

Разрушение кирпичного дымохода.

Чтобы избежать разрушения конструкции кирпичной системы дымоотведения в дальнейшем (средний срок эксплуатации 6 лет), проводится гильзование. В дымоход устанавливают нержавеющую трубу или гофру.{banner_downtext}Дополнительная герметизация дымоходов в кирпичных стенах для индивидуальных газовых котлов требуется, только если используются каналы, предназначенные для вентиляции.

Как выполнить чистку кирпичной трубы при газовом отоплении

Провести чистку труб можно самостоятельно, что, как показывает практика, часто приводит к разрушению кирпичной кладки. Без определенной квалификации, прочищать дымоходы не рекомендуется, так как во время выполнения работ разрушаются внутренние стенки канала.

В качестве варианта, можно вызвать специалиста для прочистки. Работы в среднем будут стоить от 600 до 3000 руб. Занимаемое время от 3-6 часов, в зависимости от степени загрязнения.

Достоинства и недостатки подключения котла на газе к дымоходу из кирпича

Кирпичные дымоходные каналы имеют определенные плюсы и минусы. В качестве преимуществ можно выделить:

Низкая стоимость при возможности использования существующей трубы.

Возможность подсоединения газового котла с открытой камерой сгорания к кирпичному дымоходу.

Доступность строительных и отделочных материалов.

Недостатками конструкции являются:

Небольшой срок эксплуатации.

Высокие требования к качеству кладки и квалификации рабочего, осуществляющего строительные работы.

Необходимость в утеплении.

Множество ограничений – делать газовый дымоход в наружной кирпичной стене, использовать старый канал без гильзования, подключать систему к конденсационным котлам и оборудованию с закрытой топочной камерой, запрещается.

Технические характеристики, в частности показатели тяги, аэродинамические свойства, небольшой срок службы, ставят под сомнение целесообразность установки газового котла с кирпичной системой дымоудаления. Для подключения стоит выбрать нержавеющую сэндвич трубу или керамику.

Как уберечь коаксиальный дымоход от обледенения и ветра

Главной проблемой, связанной с эксплуатацией коаксиальных систем, является возможность обмерзания трубы при сильных морозах. Обледенение канала подачи воздуха приводит к уменьшению проходного сечения и, как следствие, недостатку кислорода в камере сгорания. Это приводит к резкому увеличению расхода газа и существенному паданию КПД теплогенератора.

Появление сосулек на конце дымохода однозначно свидетельствует о нарушениях, допущенных при проектировании и установке коаксиальной системы газоотвода. При правильном расчете параметров дымохода и качественно выполненном монтаже, вероятность обледенения сводится к минимуму.

В целях профилактики и устранения возникшего обледенения рекомендуется использовать следующие методы:

Установку специального наконечника, позволяющего ликвидировать обледенение даже при некорректной установке коаксиального устройства;
Монтаж дымохода с уклоном к котлу. Это позволяет конденсату не застаиваться в трубе, а стекать в специальный сборник расположенный внутри агрегата. При наличии конденсатоотводчика, головку трубы следует выдвинуть на расстояние 55 – 65 см от наружной стены;
Утепление наружной трубы минеральной ватой или другим теплоизолятором также способствует снижению интенсивности выпадения конденсата и обмерзания.

Еще одной проблемой которая может возникнуть в процессе эксплуатации коаксиального дымохода является возможность возникновения обратной тяги. Для того чтобы избежать этого явления, необходимо принять меры, обеспечивающие защиту от ветра и сквозняка. Предотвратить затухание горелки и попадания угарного газа в жилое помещение поможет установка специальной диафрагмы.

Кроме этого, при установке дымохода следует четко соблюдать СНиП, в котором оговаривается расстояние от выводной трубы до оконных и дверных проемов. Минимально допустимое расстояние составляет 1 – 1,2 м. Для эффективной и безопасной работы коаксиальной установки следует, прежде всего, следовать инструкциям производителя оборудования.

Как избавиться от конденсата в вентиляции

Устранить конденсат вентиляционной трубе нужно как можно быстрее. Чтобы избавиться от него, нужно устранить причину. Если несколько способов, как избавиться от конденсата:

замена труб, бракованных деталей конструкции вентиляции;
утепление и изоляция вентиляционных труб;
отвод конденсата из вентиляции;
заглушка старой и монтаж новой вентиляции.

Четвертый способ избежать образования влаги в трубах – самый радикальный и дорогой. Его применяют, если первые два метода не помогли устранить образование конденсата.

Утеплить трубы или отвести влагу можно самостоятельно. Главное, ознакомиться с правилами и последовательностью работ.

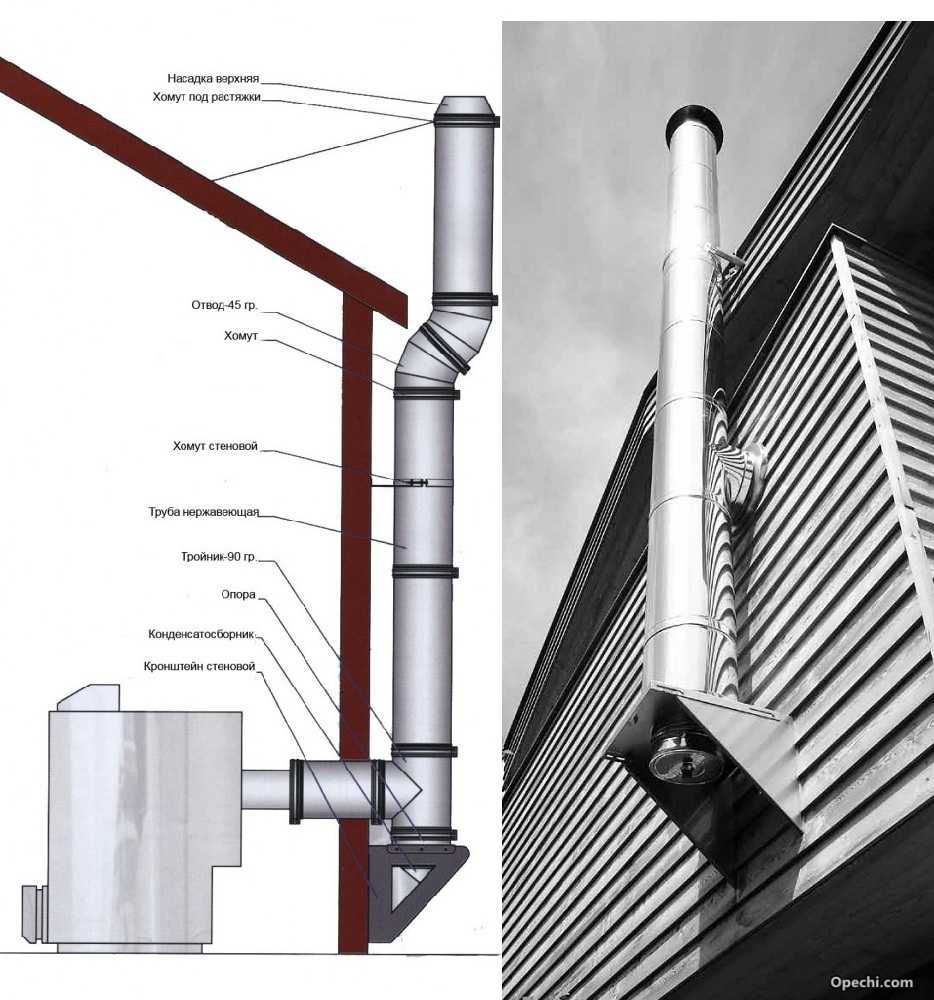

Устройство дымохода сквозь стену

Данный способ устройства дымохода более простой. Работу следует начинать с того, что проделать в стене отверстие нужного диаметра (на 2-3 см больше трубы, чтоб влезла теплоизоляция для утепления). Это очень ответственный этап.

Через отверстие в стене вставляется одна деталь дымохода и сразу же изолируется. После этого можно нарастить тубу, выходящую на улицу. Это делается путем последовательного соединения остальных дымоходных труб и фиксации их к стене кронштейнами. После сооружения конструкции достаточной высоты, на ее конец устанавливается наконечник, защищающей дымоход от осадков. Очень хорошо, если трубы, находящиеся на улице, дополнительно обрабатываются антикоррозийным покрытием по всей высоте.

Вывод дымохода через стену

На последнем этапе дымоход непосредственно подключается к котлу. Это сделать несложно, если отверстие в стене проделано правильно. Присоедините оставшуюся в помещении трубу к патрубку котла и тщательно изолируйте ее.

Требования к дымоходам и правила установки

Основные требования по работе конструкций дымоотведения:

Максимальный уклон отдельных участков трубы не более 30 градусов.
Дымоотводящий канал монтируется без каких-либо уступов.
Ответвления от основного канала не должно быть больше 1000 мм.
Повороты дымохода снабжаются ревизиями для очистки и слива конденсата.
Нижняя часть трубы должна быть с ревизией.
При монтаже каждый элемент дымоотвода монтируется не менее, чем вполовину диаметра трубы.
Недопустимы даже небольшие зазоры между отдельными элементами дымохода.
Горизонтальные участки дымоотвода не должны быть более 600 см, а при новом строительстве не более 300 см.
В перекрытиях и стенах в местах монтажа дымохода выполняется теплоизоляция.
Труба монтируется не ближе 250 мм от горючих строительных материалов.
Внутренняя поверхность дымохода должна быть относительно гладкой.

Большое (основное) внимание уделяется высоте дымоотвода над коньком загородного дома в зависимости от его расположения:

дымоход расположен менее 1500 мм от конька дома, верх конструкции дымоотвода должен располагаться на 500 мм выше уровня конька (более устраивать не следует, так как будет перерасход газа при отоплении дома);
дымоотвод расположен от 1500 мм до 3000 мм от конька дома, верх конструкции должен располагаться на одной отметке верха конька дома;
дымоход расположен от конька более 3000 мм, верх конструкции должен располагаться под углом в 10 градусов от верхней отметки конька.

При нарушении данных параметров КПД котла значительно уменьшается, а при сильном ветре может произойти «обратная тяга», продукты горения могут поступать в помещение котельной, особенно это неприятно, если котел установлен внутри загородного дома.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Высота трубы

Важным с точки зрения противопожарной безопасности и обеспечения ровной тяги является вопрос определения высоты трубы.

Дымоход обязательно должен быть выше края крыши, иначе продукты горения будут «коптить» стены и фронтоны здания, продукты горения не будут эффективно размешиваться с воздухом.

Соотношение высоты и диаметра трубы влияет на тягу. Для большинства бытовых котлов для обеспечения тяги вполне достаточно длины 4-6 метров.

Чтобы котёл нормально функционировал, важно соблюдать соотношение высоты трубы к коньку

Расстояние от конька до трубы.	Высота относительно конька.
До 1.5 метра.	Выше на 500 мм.
1.5 – 3 метра.	В уровень с коньком.
Свыше 3 метров.	Ниже конька на 10°.

Решать проблемы с тягой значительным увеличением высоты дымохода неэффективно — труба будет подвержена большим ветровым нагрузкам. При проблемах с тягой лучше увеличить диаметр и утеплить трубу.

Важно! Высоту дымохода необходимо повышать, если оголовок находится в зоне ветрового подпора. Если рядом стоит высокое здание или дерево с густой кроной, все, что находится «в тени» здания под углом 45°, возможно задувание и обратная тяга

В этом случае поднимают высоту трубы относительно здания, ориентируясь на данные из таблицы

Если рядом стоит высокое здание или дерево с густой кроной, все, что находится «в тени» здания под углом 45°, возможно задувание и обратная тяга. В этом случае поднимают высоту трубы относительно здания, ориентируясь на данные из таблицы.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Конструкция из нержавеющей стали

Нержавеющая сталь всегда привлекательна

Такие конструкции из стали могут представлять собой одну, две или три трубы, причём в первом случае это, как правило вставка в кирпичную или блочную вытяжку . Наиболее известная марка, это AISI 304, где содержится порядка 20% Cr (хрома), во всяком случае, не менее 17%. Такая чарка обеспечивает высокий эксплуатационный ресурс, следовательно, использование такой системы является самым эффективным, причём во всём мире. Сразу скажу о трёхслойных системах, чтобы не оставалось недопонимания – там есть специальная прослойка, которая позволяет использовать такие вытяжки, как снаружи, так и внутри здания. Самая основная проблема стали, это воздействие S (серы), которая содержится в конденсате сгорания газа.

Разновидности дымоходов для газовых котлов

Если вы установили газовый котел в частном доме, можете использовать такие конструкции дымоотводов:

труба сэндвич – современный тип дымоотвода, который представляет собой оригинальную конструкцию, где одна труба находится в другой трубе. Свободное пространство между ними заполняется минеральной ватой;
коаксиальный дымоход – состоит из двух трубопроводов, где через внутреннее пространство устройства выходит угарный газ, а по внешнему кожуху поступает в отопительную систему свежий воздух с улицы;
керамический – самый простой и надежный тип дымоотвода, который можно установить в загородном доме;
кирпичный – допустимая конструкция, но достаточно неэффективна. Внутрь кирпичного дымоотводного канала устанавливается металлическая трубка, которая должна быть изолирована при помощи термостойкого материала.

Сэндвич-дымоход

Оборудование типа сэндвич для отвода продуктов горения с отопительной системы достаточно просто установить в любом частном доме. Производить монтаж можно как через крышу, так и через отверстие в стене. Многослойность и теплоизоляция трубопровода обеспечивает его надежность. В данной системе редко образовывается конденсат, но при частом расширении металла герметичность стыков может нарушаться.

Основные требования к проведению монтажа сэндвич-конструкций:

первый элемент, который присоединяется к отопительному оборудованию, должен быть без утеплителя;
внутренний диаметр сэндвича зависит от конфигурации газового котла;
при сборке системы обратите внимание, что верхний элемент должен насаживаться на нижний. Это обеспечит выход конденсата наружу;
все элементы нужно соединять при помощи жаростойкого герметика.. Дымоход сэндвич для газовых котлов

Дымоход сэндвич для газовых котлов

Сэндвичи обладают высокой пожаробезопасностью. При их установке окружающие поверхности почти не нагреваются. Существенным недостатком данной системы есть ее небольшой срок службы – не больше 10-15 лет. Более традиционные дымоходы могут работать намного дольше.

Коаксиальный трубопровод

Оборудование коаксиального дымового канала для газового оборудования имеет ряд преимуществ:

увеличение продуктивности отопительной системы, поскольку сгорает весь объем газа в топочной камере. Это происходит из-за постоянного поступления необходимого количества подогретого воздуха с улицы в отопительную систему;
высокая безопасность данной конструкции. Холодный воздух, который попадает в систему, охлаждает трубопровод для отвода газа, отчего он не нагревается;
если длина коаксиальной трубы меньше 3 м, тогда продуктивность котла становится еще выше из-за увеличения тяги;
при установке коаксиального дымохода для напольного или настенного котла, не нужно пробивать крышу. Его можно вывести наружу через стену.

Коаксильный дымоход

Детали дымохода для газовой колонки

Требования к помещению для отопительного оборудования с коаксиальным дымоходом минимальны. В этом случае допускается установка газового котла на кухне, в подвале, в кладовке.

Данная схема имеет существенный недостаток. Ее нельзя использовать при низких показателях температуры внешней среды.

Дымоход из керамики

Дымоход для газового котла из керамики считается самым долговечным. Он способен противостоять воздействию высоких температур и агрессивных химических веществ.

Для газовых котлов нужно устанавливать дымоход из керамики, которая может работать при температуре 450°С. Также данное оборудование должно быть оснащено конденсатосборником.

Требования к конструкции керамического дымоотводного канала:

керамическая труба – состоит из нескольких элементов длинной 0,6-1 м, которые соединены между собой при помощи кислотостойкой мастики;
утеплитель – выполняют из минеральной ваты, которая может противостоять воздействию высоких температур;
кожух – состоит из специальных бетонных блоков, которые имеют вентиляционные отверстия.

Обязательно между бетонными блоками и утеплителем должен быть небольшой зазор, где происходит вентиляция и отвод влаги. В части трубопровода, которая находится снаружи здания, дополнительно устанавливается арматура.

Керамический дымоход для газового котла

Также существует другая схема вентканалов из керамики. Их внешний кожух выполняется из стали. Это более удачная конфигурация, поскольку такую конструкцию можно устанавливать как снаружи, так и внутри здания.

Некоторые производители выпускают трубу для отвода продуктов горения квадратного сечения. Она предназначена для установки в кирпичную кладку.

Порядок установки металлической дымовой трубы

Каждый человек, когда-либо собиравший конструктор, может разобраться, как сделать дымоход в частном доме из оцинкованной или нержавеющей стали. Составляющие элементы современных систем отвода продуктов сгорания из металла просто вставляются друг в друга. Места стыков уплотняются термостойкой мастикой или герметиком и скрепляются хомутами.

Монтаж начинается с нижней части, то есть от теплогенератора. Соединение проводится «по конденсату» против движения дымовых газов. Это предотвратит вытекание конденсата наружу и возможное обледенение дымохода.

Выполнение прохода трубы через кровлю

Если выполняется проход дымохода через кровлю, то для его защиты от атмосферных осадков используют регулируемый металлический фартук с соответствующим кровле углом наклона (0-15°, 15-30°, 30-45°). Если труба поднимается над крышей больше, чем на 1,5 м, то ее необходимо фиксировать с помощью растяжек.

Крепление дымохода и проход через крышу с установкой фартука

Для герметизации пересечения дымохода с кровлей можно использовать универсальные резиновые уплотнители. В зависимости от наклона крыши применяют прямой или угловой тип. Необходимо только учесть диапазон их рабочих температур.

Проход дымохода через кровлю с уплотнителем «Мастер Флеш»

Порядок работы с универсальным резиновым уплотнителем очень простой. Необходимо срезать верх в соответствии с требуемым диаметром, одеть на трубу, хорошо промазать снизу термостойким силиконом и прикрепить к кровле с помощью шуруповерта.

Порядок установки универсального резинового уплотнителя

При крутых скатах крыш существует опасность повреждения дымоходов снежными лавинами. Для защиты труб при сползании снега с крыши можно установить специальные металлические рассекатели, как показано на фото дымохода на крыше частного дома.

Металлические рассекатели для защиты от сползания снега

Проход трубы через стену

Во избежание трудностей, связанных с созданием проема в крыше и его последующей герметизацией, обычно стараются применить вывод дымохода через стену, как правило, заднюю.

Этот вариант подразумевает только одно пересечение – с наружной стеной, которое легко изолируется монтажной пеной, в отличии от заведомо сложного и ненадежного примыкания горячей дымовой трубы к холодной кровле. В этом случае труба легко крепится к наружной части стены, не влияет на интерьер и гарантированно отсутствуют протечки.

Вывод дымохода через стену дома

Дымоход для газового котла в частном доме: 4 вида
