Для чего нужны вычисления
Закон Бернулли, известный многим еще со школы, говорит, что скорость течения жидкости в трубе зависит от давления и диаметра. Соответственно, если диаметр трубы мал, то давление будет слишком велико, что может привести к разрыву трубы. А если давление понизить, то упадет и скорость движения жидкости, а как следствие – и напор, с которым вода течет из кранов.
Сегодня для создания водопровода используется несколько разновидностей труб:
- Металлические (из сплавов меди, чугуна, стали).
- Пластиковые (из полимеров термопластического типа — полиэтилена, ПВХ, полипропилена).
- Композитные, или армированные (в них слои полимера и металла взаимно усиливаю друг друга).
Прочностные характеристики этих материалов существенно отличаются, а потому и параметры труб, применяемых для создания водопроводной системы, отличаются между собой.
Не только прочностные характеристики влияют на параметры труб. К примеру, чугунные и стальные трубы склонны в процессе эксплуатации засоряться известковыми отложениями. Чтобы скомпенсировать падение диаметра, при монтаже он должен быть несколько больше, чем требуется.
Отличается и вес. Поэтому брать трубу «с запасом» тоже может быть не оправданно: она будет дороже стоить, больше весить, затруднять монтажи требовать более надежных кронштейнов. При этом выигрыш в пропускной способности может и не оправдать все эти недостатки. Поэтому чтобы трубы подходи для водопроводной системы оптимальным образом, нужно сделать расчет наружного и внутреннего диметра, длины и толщины стенок трубы. Для того чтобы узнать как выбрать правильно пластиковые трубы для канализации: выбор, размеры читайте в этой статье.
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).

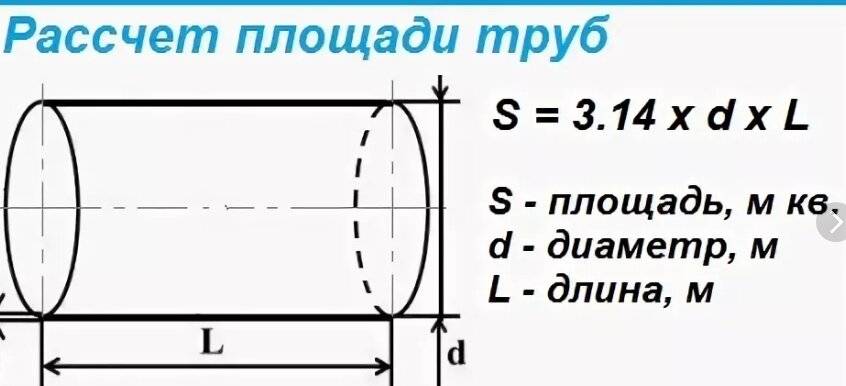

Объем краски
Не только площадь трубы под покраску определяет количество необходимого материала
Важно сколько слоев будет наноситься на изделие, и какой состав будет использоваться
Так, По ГОСТ 8292-95 для покраски стальных и деревянных изделий, эксплуатируемых на свежем воздухе, нужно использовать масляные густотертые краски, разведенными натуральными олифами. Причем согласно тому же ГОСТ 8292-95 краску нужно наносить в 2 слоя. То есть, при полученных размерах в 54 м2, например, оказывается, что реально нужен объем краски для покрытия площади в 108 м2.
Масляная краска – наиболее известный и доступный по стоимости материал. Однако из-за не слишком-то приятного запаха в быту стараются найти ей альтернативу. Таковой может служить:
- акриловая эмаль – на органических растворителях. При застывании образует блестящую гладкую водостойкую поверхность;
- алкидная эмаль – формирует очень прочное, не склонное к растрескиванию покрытие. Но, правда, этот вариант дороже;
- водно-дисперсионные составы – по большей части годятся только для бытового применения внутри здания. Запаха неприятного они не имеют, однако и стойкостью не отличаются.
Перед покраской обязательно нужно прогрунтовывать изделие, иначе все вычисления пойдут насмарку. Без этого краски понадобится заметно больше, так как она заполняет собой все те неровности, которые в первом случае заполняла бы грунтовка.
Дымовые конструкции требуют особого подхода. Температура нагрева их заметно выше, так что для дымовой трубы нужна специальная краска, куда более устойчивая к нагреву.
Как выполняются расчеты объема труб с профильным сечением
Как правило, описывая проведение вычислений объема трубопроката, по умолчанию ведут речь исключительно об изделиях круглого сечения. Однако в современный обиход все более активно включаются профильные трубы, обладающие различным по форме сечением:
- овальным;
- квадратным;
- прямоугольным;
- трапециевидным.
При прямоугольном сечении вычисление объема трубы ведется по формуле V = SH (в развернутом виде – abH), т. е. требуются данные о габаритах изделия – длине, ширине, высоте. При сечении 15х10 мм для пятиметрового отрезка получаем 0,015х0,010х5, что равняется 0,0075 м3 или семи с половиной литрам.
Вычисления для изделия с квадратным сечением упрощаются, так как необходимо знать значения только одной стороны сечения и длины. Формула такова:
V = а2H.
При сечении 180х180 мм для пятиметрового отрезка получаем 0,182х5, что равняется 0,16 м3 или 160 литрам.
При овальном сечении применяют формулу:
V = SL.
Вычисление площади овального сечения ведется с использованием формулы S = πав, где нужно подставить значения длины большой и малой полуосей эллипса (овала).
Проще всего рассчитать объем квадратной профильной трубы, так как все четыре ее стороны одинаковые
Трапециевидное сечение труб, все чаще используемое, наряду с прямоугольным, при обустройстве канализации или дымохода, для определения объема предполагает применение все той же формулы V = SL. Для вычисления площади трапеции берется формула S = 0,5 ав.
Появление все большего количества специальных компьютерных программ для проведения расчетов в отношении трубопроката различного профиля позволяет существенно упростить процесс. Достаточно воспользоваться услугами какого-либо онлайн-калькулятора и ввести имеющиеся в распоряжении данные, чтобы моментально получить необходимые результаты.
https://youtube.com/watch?v=ZmYg285gv2Q
Порядок проведения расчета объема системы отопления
Если Ваша система отопления состоит из труб диаметром 80-100 мм, как часто бывает в системе отопления открытого типа, то следует перейти к следующему пункту — расчет труб. Если в вашей системе отопления применяются стандартные радиаторы, то целесообразнее начать с них.
Расчет объема теплоносителя в радиаторах отопления
По мимо того, что радиаторы отопления бывают разного типа, они еще имеют различную высоту. Для определения объема теплоносителя в радиаторах отопления удобно сначала подсчитать количество одинаковых по размеру и типу секций и умножить их на внутренний объем одной секции.
Таблица 1.Внутренний объем 1 секции радиатора отопления в литрах, в зависимости от размера и материала радиатора.
Для упрощения расчетов данные по объему одной секции сведены в таблицу в зависимости от типа и высоты радиатора отопления.
Пример.
Имеется 5 алюминиевых радиаторов по 7 секций, межцентровое расстояние подключения 500мм. Необходимо найти объем.
Считаем. 5х7х0,44=15,4 л.
Расчет объема теплоносителя в трубах отопления
Для расчета объема теплоносителя в трубах отопления необходимо определить суммарную длину всех однотипных труб и умножить ее на внутренний объем 1 м.п. трубы соответствующего диаметра.

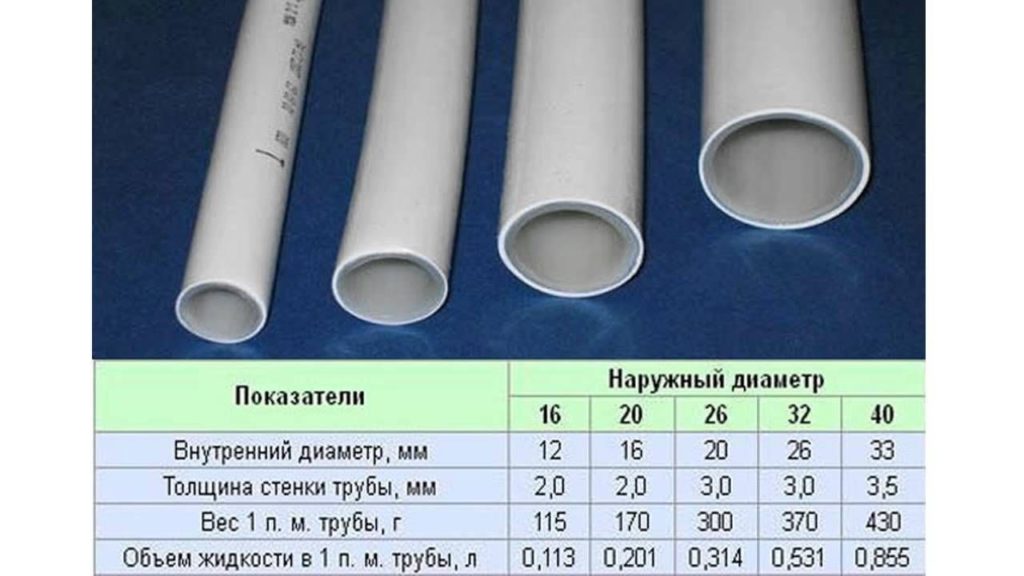

Следует учесть, что внутренний объем труб из полипропилена, металлопласта и стали отличаются. В таблице 2 приведены характеристики стальных труб отопления.
Таблица 2.Внутренний объем 1 метра стальной трубы.
Диаметр, дюймы | Считаем. 12х0,177+20х0,491=11,944 л. Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления. Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел. |
В некоторых случаях важным расчетным параметром может стать показатель объема воды в трубе. Например, при проектировании системы отопления такой параметр будет актуальным для выбора оборудования, к примеру, расширительного бачка. Также объем будет необходимо знать и в случае использования антифриза. Это вещество, как правило, продается двух видов: в разбавленном и неразбавленном.
Первый характерен тем, что не замерзает до минус 65 градусов, а второй – до минус 30 градусов. Поэтому необходимое количество можно купить, зная объем теплоносителя. Это значит, к примеру, при объеме теплоносителя в 70 литров неразбавленного антифриза понадобится всего 35 литров. Ведь он разбавляется водой в пропорции 50 на 50.
Вопрос только состоит в том, как рассчитать этот параметр? Сделать это достаточно просто, нужно провести лишь небольшое количество математических действий. Труба представляет собой геометрическое тело – цилиндр. Эта фигура имеет две параллельные плоскости и цилиндрическую поверхность. И тогда расчет будет выполнятся так.
Расчет объема воды, находящейся во всей системе
Полное количество воды считают сложением объемов всех составляющих систему отопления элементов:
- трубопровода;
- батарей;
- котла отопления;
- бойлера;
- бака для компенсации расширения воды.
Сколько жидкости вмещают батареи, котел и бойлер, написано в технических характеристиках этих изделий. Если радиаторы набираются самостоятельно, то их вместимость определяется путем умножения нормативного объема секции, указанного в паспорте, на количество элементов, смонтированных в одном блоке.
В случае отсутствия документации можно заполнить одну секцию водой с помощью мерного сосуда. Определив полную вместимость сети, устанавливают размер расширителя — он составляет десятую часть от количества воды во всей сети.
Мне нравитсяНе нравится
Советы профессионалов
Мы рекомендуем несколько обучающих видео, чтобы вы могли еще раз рассмотреть процесс выполнения вычислений различных параметров труб для водопровода. Изучите их внимательно перед началом работы:
Выполнить расчеты основных параметров водопроводных труб по готовым формулам не особенно сложно. Сегодня уже не требуется изучать огромные таблицы из сборников ГОСТов. Достаточно воспользоваться удобным калькулятором в режиме он-лайн. Только помните, что все результаты, получаемые с помощью этих программ, являются теоретическими. Реальные показатели могут несколько отличаться от полученных результатов.
Как выполняется расчет на промышленном объекте
Объем водопроводной, газовой, канализационной или отопительной трубы рассчитывается в двух видах:
- Внешнем или фактическом.
- Внутреннем или полезном.
Перед тем, как посчитать объем трубы, следует определиться, о каком именно виде идет речь. Если требуется рассчитать объемы газа или жидкости, которые будут перекачиваться, то расчет относится к внутреннему или полезному виду.
На значительных по масштабам объектах начало работ сопряжено с проведением входного контроля, ставящего целью проверку труб на предмет наличия:
- сопроводительной документации;
- сертификатов;
- маркировки, нанесенной компанией-производителем на поверхности изделий.
На этом этапе получают все необходимые сведения о трубопрокате, включая номинальные размеры, что позволяет проведение требуемых вычислений. Для того, чтобы выполнить расчет объема наиболее распространенной трубы с круглым сечением, нужно получить данные о ее длине и диаметре.
Сверку наружного диаметра проводят, пользуясь формулой:
D = L : π — 2∆p – 0,2 мм.
Здесь задействованы такие величины: D – наружного диаметра; L – длины внешней окружности изделия; π — 3,14; ∆p – толщины материала, использованного для изготовления строительной рулетки; допустимого припуска в 0,2 мм, относящегося к прилеганию мерного инструмента к поверхности изделия.
При проведении сверки наружного диаметра учитываются установленные ГОСТами значения отклонений и погрешностей.
Как правильно рассчитать объем воды в трубе
Расчет объема трубы
При расчетах рекомендуется самостоятельно проверять размеры внутреннего сечения труб с помощью штангенциркуля. Если измерительное устройство не предназначено для измерения внутреннего диаметра, тогда меряют отдельно внешний и толщину стенки, а затем из большего вычитают меньшее – это и будет искомое число. Его и нужно использовать в расчетной формуле. Объем жидкости вычисляют с помощью следующих чисел:
- r – радиус внутренней окружности, диаметр делят на 2;
- число π (пи) – постоянная математическая величина, которая является отношением длины окружности к ее диаметру и равняется 3,14;
- 100 см – длина участка трубы, по которому проводится расчет, можно взять другое значение.
Формула определения площади сечения неполностью заполненных труб
Объем вычисляют в метрах кубических по формуле: V=100 x πr2. По такой же формуле можно высчитать внутренний объем септика цилиндрической формы или мембранного бака.
Чтобы перевести длину участка водопроводной трубы в литры, нужно объем умножить на 1000, так как в 1 кубометре 1000 литров воды. Вес воды в трубе объемом 1 кубический метр равняется 1 тонне.
При расчетах фактических показателей нужно иметь ввиду, что пропускная способность трубы зависит также от материала, из которого она изготовлена. Например, пластиковые изделия имеют большую пропускную способность, а стальные на порядок меньше из-за наличия шероховатостей внутри. Поэтому вычисления делаются на каждый участок отдельно, если они изготовлены из разных материалов.
Таблица размеров труб в дюймах/миллиметрах:
| Размер трубы в дюймах | Внешний диаметр | Внутренний диаметр |
| 1 | 33,5 | 25 |
| 3/4 | 26,8 | 20 |
| 1/2 | 21,3 | 15 |
| 3/8 | 17 | 10 |
| 1/4 | 13,5 | 8 |
| 2 | 60 | 50 |
| 3 | 88,5 | 80 |
Если планируется только строить водопровод, расчеты проводят заранее, чтобы соизмерить их с мощностью насоса и дебитом скважины, а также объемом канализационных труб.
Когда водопроводная система уже находится в эксплуатации и есть потребность, к примеру, увеличить септик, можно воспользоваться таблицей, которая без калькулятора дает точное значение объема. При этом измерить можно будет только внешний диаметр, хотя для подсчета количества жидкости в трубах нужен именно внутренний. Для этого берут среднюю толщину стенки пластиковой или металлической трубы, исходя из ее диаметра и вычитают из размера внешнего диаметра. Можно получить значение объема на 1 погонный метр. Если магистраль длинная, на 10 или 100м. Эти расчеты актуальны для подпольного отопления, где металлопластиковые или медные трубы укладываются близко друг к другу.
Таблица соотношения внутреннего диаметра и объема жидкости в литрах:
| Внутренний диаметр | В 1 метре | В 10 м | В 100 м |
| 8 | 0,0503 | 0,503 | 5,03 |
| 10 | 0,0785 | 0,785 | 7,85 |
| 12 | 0,1131 | 1,131 | 11,31 |
| 14 | 0,1539 | 1,539 | 15,39 |
| 16 | 0,2011 | 2,011 | 20,11 |
| 18 | 0,2545 | 2,545 | 25,45 |
| 20 | 0,3142 | 3,142 | 31,42 |
| 22 | 0,3801 | 3,801 | 38,01 |
| 24 | 0,4524 | 4,524 | 45,24 |
| 26 | 0,5309 | 5,309 | 53,09 |
| 28 | 0,6158 | 6,158 | 61,58 |
| 30 | 0,7069 | 7,069 | 70,69 |
| 32 | 0,8042 | 8,042 | 80,42 |
| 34 | 0,9079 | 9,079 | 90,79 |
| 36 | 1,0179 | 10,179 | 101,79 |
| 38 | 1,1341 | 11,341 | 113,41 |
| 40 | 1,2566 | 12,566 | 125,66 |
| 42 | 1,3854 | 13,854 | 138,54 |
| 44 | 1,5205 | 15,205 | 152,05 |
| 46 | 1,6619 | 16,619 | 166,19 |
| 48 | 1,8096 | 18,096 | 180,96 |
| 50 | 1,9635 | 19,635 | 196,35 |
| 52 | 2,1237 | 21,237 | 212,37 |
| 54 | 2,2902 | 22,902 | 229,02 |
| 56 | 2,4630 | 24,630 | 246,30 |
| 100 | 7,8540 | 78,540 | 785,40 |
| 110 | 8,6590 | 86,590 | 856,90 |
Трубы с диаметром больше 110 мм редко применяются при подводе и отводе воды из частного дома, поэтому значения их объема не указаны. Такие трубы используются в городских канализациях и для отвода стоков из многоквартирного дома. При этом объем жидкости рассчитывается с учетом дополнительных параметров, например, сопротивления труб из стали или чугуна.
Рекомендуется при подсчете объема воды для частного дома округлять величины в сторону увеличения на случай, если придется устанавливать дополнительные точки водозабора.
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
- Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.
Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе
Формула расчёта объёма трубы
Рассчитать объём трубы в м3, можно воспользовавшись формулой:
V = S х L
То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).
К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:
S = 3,14 х (0,5 / 2) = 0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125 метра куб.
H — толщина стенки
Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.
Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).
По какой формуле проводится расчет
Чтобы получить точные данные, необходимо приготовить:
- Калькулятор;
- Штангенциркуль;
- Линейку.
Сначала измеряется радиус, обозначенный буквой R. Он может быть:
- Внутренним;
- Наружным.
Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.
Внешний радиус, необходим для определения размера места, которое она займет.
Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.
Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.
Для получения точного значения, требуется сначала рассчитать площадь сечения. Для этого применяют формулу:
- S = R x Пи.
- Искомая площадь — S;
- Радиус трубы – R;
- Число Пи — 3,14159265.
Полученное значение нужно перемножить на длину трубопровода.
Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:
- V = S x L
- Объем трубы – V;
- Площадь сечения – S;
- Длина – L
К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;
S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.
Итоговая формула расчета, примет следующий вид:
V = HS = 2 х 0,0625=0,125 куб. метра.
По этой формуле рассчитывается объём совершенно любой трубы
Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка
При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры
Если использовать разные единицы измерения, можно получить весьма сомнительные результаты. Они будут очень далеки от настоящих значений. При выполнении постоянных ежедневных вычислений, можно использовать память калькулятора, установив постоянное значение. К примеру, число Пи, умноженное на два. Это поможет намного быстрее произвести расчет объема трубы разного диаметра.
Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения.
Калькулятор расчета объема и площади трубы
Инструкция для калькулятора онлайн расчета площади и объема трубы
Все параметры указываем в мм
L – Труба в длину.
D1 – Диаметр по внутренней части.
D2 – Диаметр по внешней части трубы.
При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.
Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.
По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.
При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.
Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.
Вычисления объема трубы выполняется по формуле V=π*R1^2*L.
Где,
L— длина трубопровода.
R1— внутренний радиус.
R2— наружный радиус.

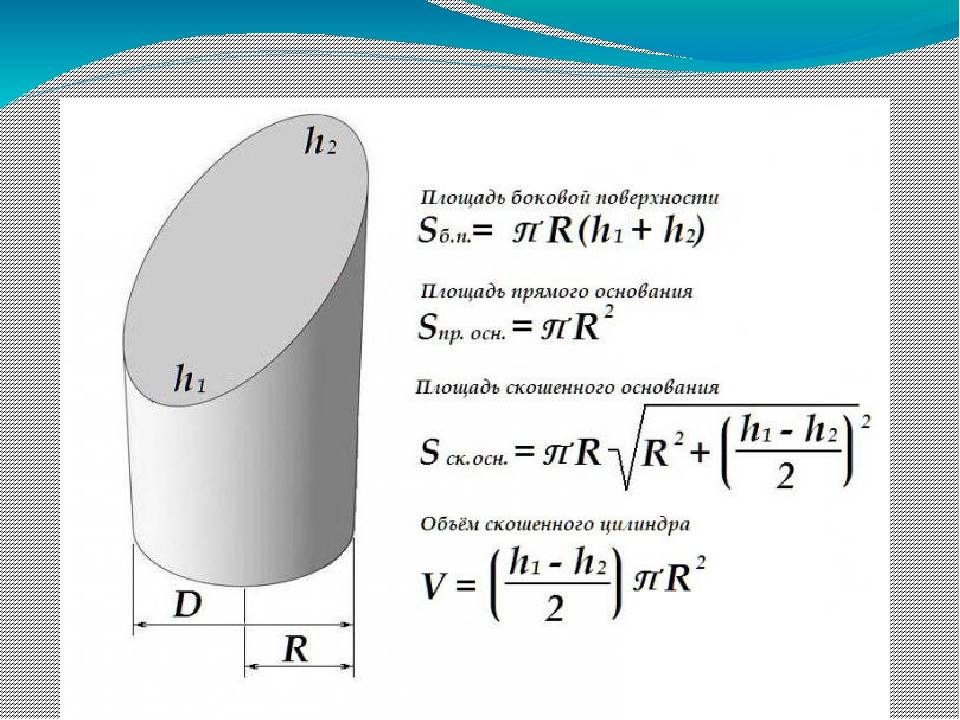

Как правильно выполняются вычисления объема тел
Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.
Полезная информация
Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.
Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.
Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.
Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.
Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.
Важно! Не стоит пренебрегать результатами расчета при проектировании отопительной системы. В противном случае Вы рискуете не правильно выбрать котел по мощности, который будет неэффективным и неэкономичным в процессе эксплуатации, и как следствие помещения будут плохо обогреваться. Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла
Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла
К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)
Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.
Объем воды:
- старая чугунная батарея в 1 секции – 1,7 литра;
- новая чугунная батарея в 1 секции – 1 литр;
- биметаллический радиатор в 1 секции – 0,25 литра;
- алюминиевый радиатор в 1 секции – 0,45 литра.
Заключение
Получение результата экспериментальным методом
На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.
Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно
Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.
Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.
Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.
