Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Когда надо покупать

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

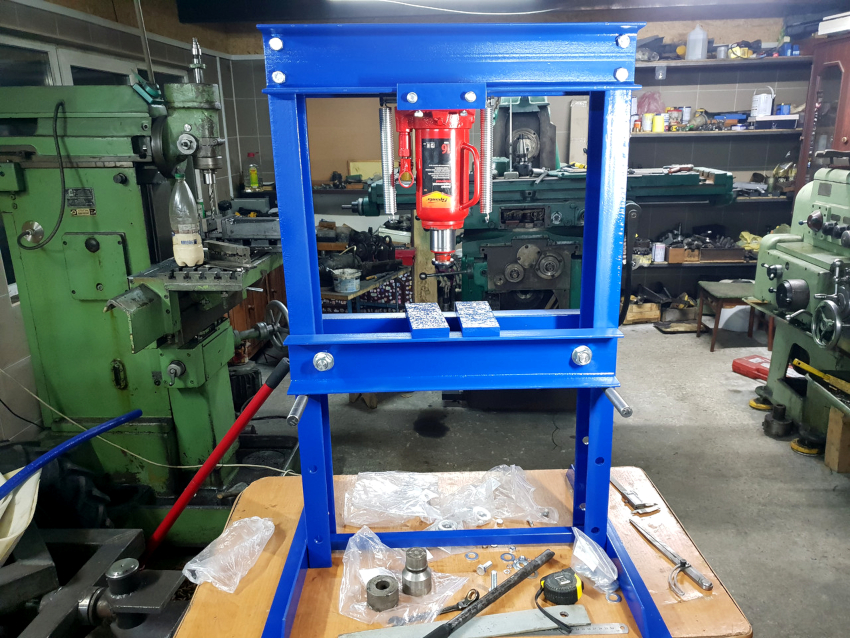

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

  • штамповка и выгибание разного рода предметов;
  • ковка деталей из металла;
  • выдавливание стальных профилей;
  • пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

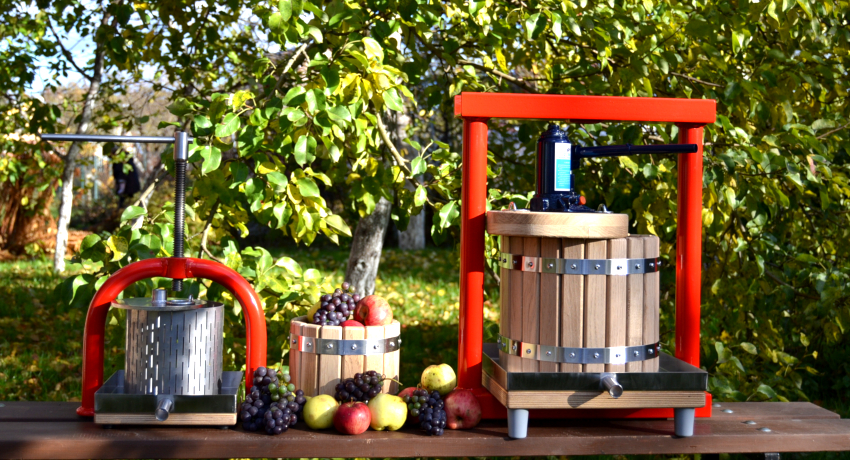

Гидравлический пресс также применяется для выдавливания сока из фруктов

Устройство

Конструкция состоит из следующих элементов:

  • замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
  • подвижной поперечины, на которой закреплен корпус домкрата;
  • пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

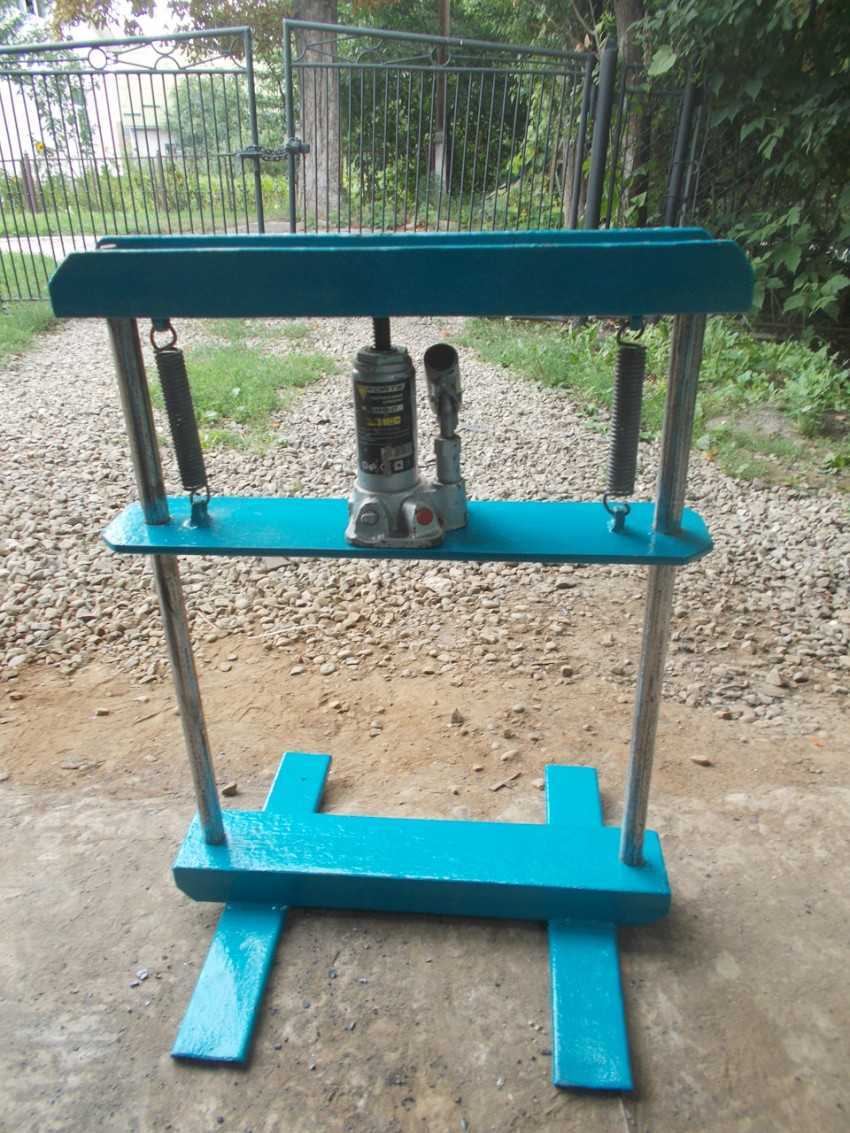

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Изготовление гидравлического пресса своими руками

Сначала следует подобрать инструменты и расходные материалы для изготовления гидравлического пресса своими руками. Для этого потребуется сварочный аппарат. Использование сварки аргоном не рекомендуется.

Предварительно составляется схема, на которой указываются все размеры пресса, его комплектующие. Это можно сделать на бумаге или в электронном виде. Для изготовления можно использовать любые подручные материалы. Но для того, чтобы пресс, сделанный своими руками прослужил долго, рекомендуется использовать такие комплектующие:

швеллер 8. Из него изготавливается станина;
уголок 50*50. Используется в качестве ребер жесткости. Также из него делают подвижную платформу для механической части, чтобы он мог менять свое положение относительно горизонтальной оси;
болты для фиксации. В верхней части пресса лучше всего использовать два способа крепежа комплектующих — механический и с помощью сварки;
домкрат. Рекомендуется установка самой простой модели бутылочного типа

Важно, чтобы ее грузоподъемность соответствовала расчетным параметрам;
пружины. Они необходимы для возврата платформы в исходное состояние.. Изготовление пресса своими руками начинается с рамы

Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация

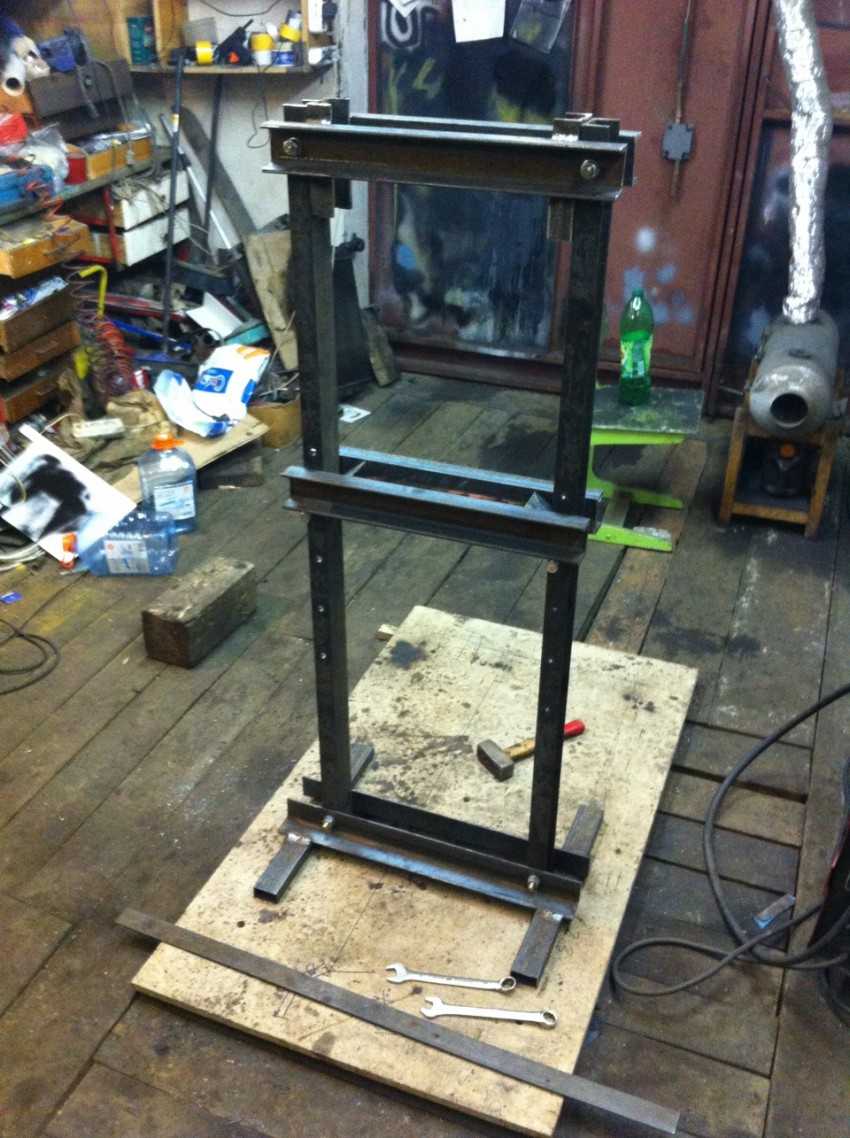

Изготовление пресса своими руками начинается с рамы. Сначала с помощью дрели высверливаются отверстия для установки крепежных болтов. Затем по плану выполняется сварка конструкции и ее фиксация.

Следующий этап работы – монтаж домкрата. Лучше всего подготовить отдельную платформу, на которой будет крепиться гидравлическое оборудование. Шток может располагаться как вверху, так и внизу. Для удобства можно сделать подвижную платформу, установленную на верхнем горизонтальном швеллере

Важно установить домкрат правильным образом, чтобы его не заклинило при стравливании воздуха

Опорный стол рекомендуется сделать с возможностью регулировки высоты. Для этого на вертикальных стойках высверливаются отверстия, в которые затем устанавливаются стальные фиксаторы — пальцы.

Пружины должны быть достаточно жесткими, чтобы поднять вес платформы с гидравлическим оборудованием на исходный уровень. Делать их своими руками не нужно – достаточно приобрести мебельные.

Для большей сохранности стальную поверхность пресса для автомастерской нужно покрасить. Делать это нужно только после окончательного сбора всей конструкции. Испытания следует проводить поэтапно, постепенно увеличивая нагрузку на рабочую часть.

Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Производство немыслимо без прессовочных операций, а современное тем более: обработка металлов и вообще материалов резанием дает отходы, которые в конечном итоге сильно бьют по экологии и экономике. В домашней мастерской, в гараже, ИП-индивидуалу, работающему по металлу, также трудно обойтись без штамповки, ковки, правки, гибки, формовки (сплющивания), запрессовки и выпрессовки заготовок и деталей, но выбор прессов для индивидуального пользования никак не широк, а цены пугают. Не менее необходим пресс и просто на хозяйстве – для отжима сока, масла, тюкования сена. Сок/масло первого отжима можно получить только из специального пресса (см. далее); особо тщательно и со знанием дела нужно давить виноград на вино. А с выбором готового пресса и ценами на них ситуация сходная с предыдущей. Наконец, рост цен на энергоносители вынуждает многих домовладельцев задумываться о переводе автономного отопления на бросовое (альтернативное) топливо или, по крайней мере, как делать из имеющихся отходов ЛПХ (соломы, лузги, шелухи, опилок, стружек) топливные пеллеты или брикеты; для этого также нужен специальный пресс. Вот тому, как изготовить пресс своими руками для указанных и некоторых других целей (также см. далее), и посвящена эта публикация.

Самодельные прессы различного назначения

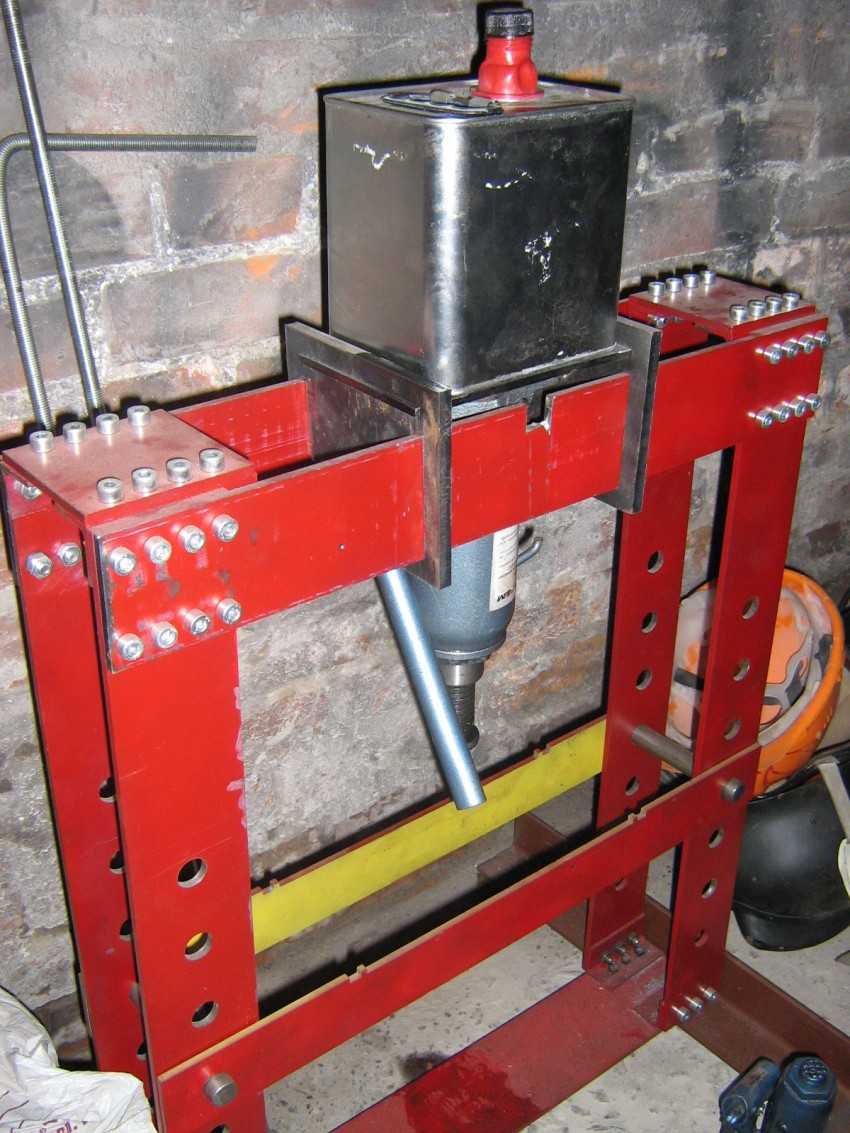

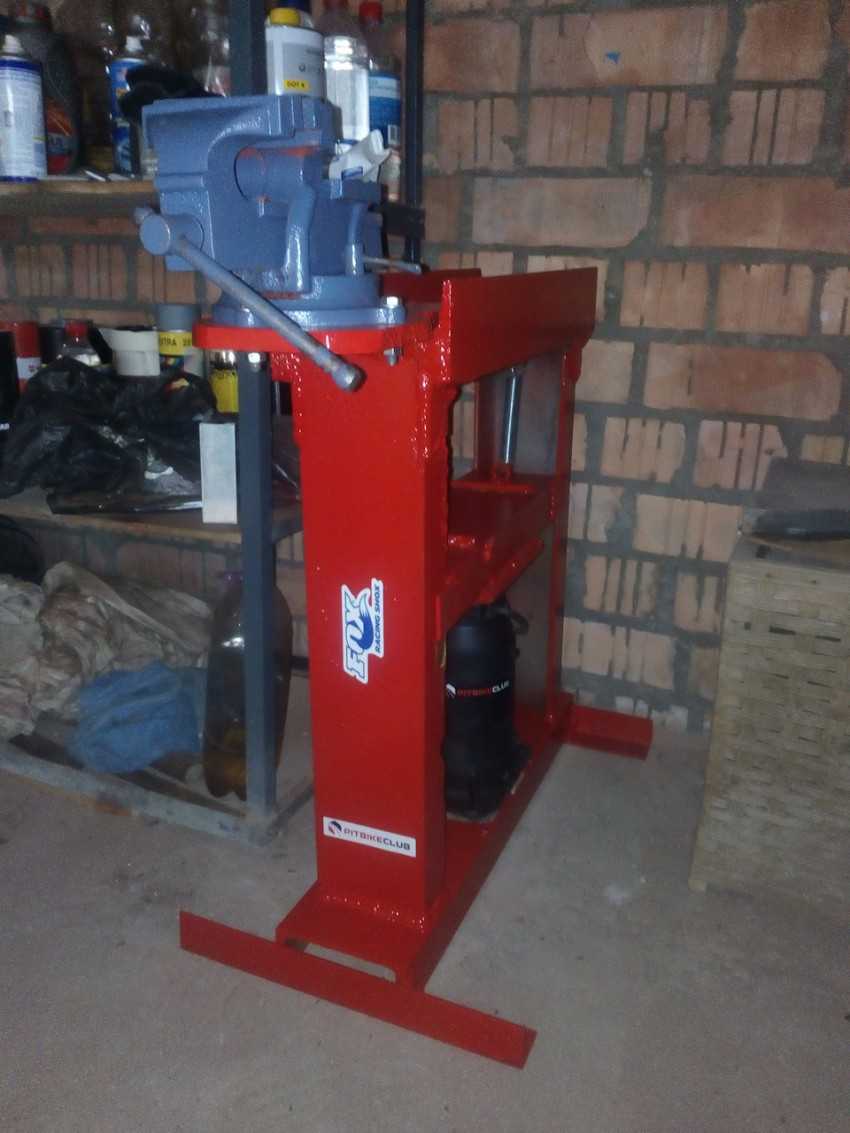

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

ШагОписание
Рама используется со сдавливющим усилием до 5 тонн1 (упорна балка сверху);2 (крепежные элементы);3 (домкрат до 20 т);4 (пружинный механизм);5 (подвижная конструкция);6 (стопор);7 (приспособление для регулировки);8 (поперечная конструкция);9 (опорные ножки).
Все надежно закрепленоВозможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединениемЗдесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткостиОпорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат
Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

  • Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
  • Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

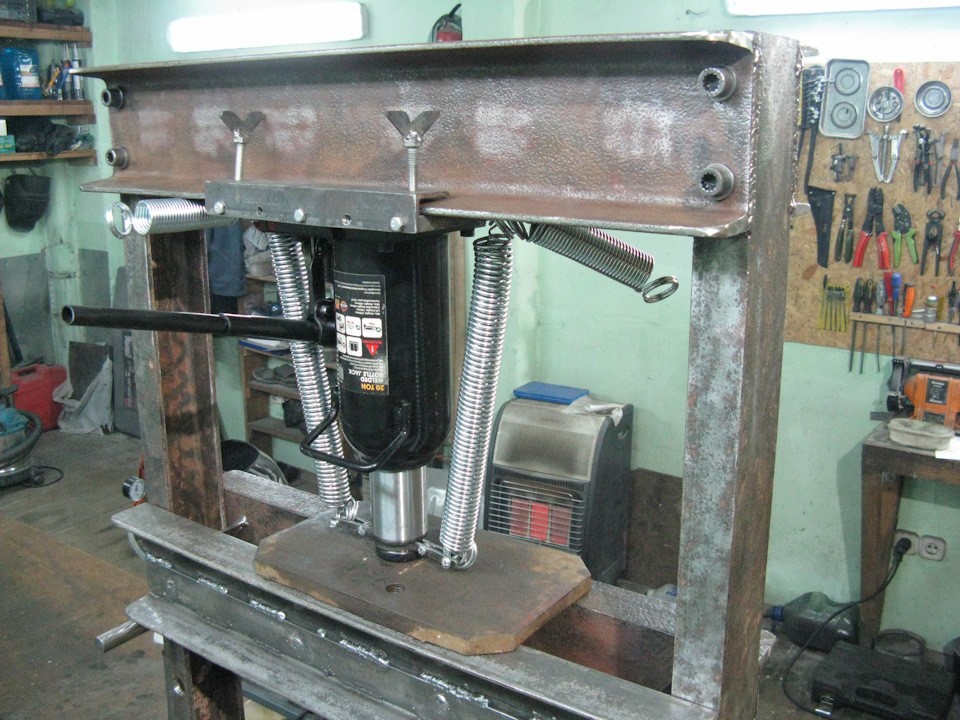

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружинСовет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.

Принцип действия

Принцип работы любого гидравлического механизма (в том числе и пресса) основан на одном из основных законов гидродинамики – Законе Паскаля. В соответствии с этим законом давление жидкости или газа распределяется равномерно на все точки внутренней поверхности сосуда, в котором находится.

Если в сосуде в качестве одной стенки использовать поверхность, которая может двигаться, жидкость будет производить на неё давление, и она придёт в движение. В прессах такая поверхность выполняется в форме поршня. Величина силы, действующей на поршень, при прочих равных параметрах будет определяться площадью поверхности поршня. Чем больше площадь поверхности поршня, тем больше величина воздействующей на него силы. Этот эффект позволяет получить серьёзный выигрыш в результирующей силе. Этот физический закон и позволяет реализовать гидросхему пресса.

Чертеж большого гидравлического пресса Витворта

Конструктивно устройство гидравлических прессов очень похоже. Они выполнены в виде двух сообщающихся сосудов. Поэтому для них применимы все физические законы, которые действуют в сообщающихся сосудах. Если в одном из сосудов изменяется уровень жидкости в сторону уменьшения, то во втором сосуде уровень жидкости повысится. Это приведёт к увеличению давления на все стенки сосуда. В гидравлическом прессе – это давление на поршень.

Для увеличения объёма рабочей жидкости в гидравлическом цилиндре в конструкции пресса предусмотрен специальный резервуар. Так как в гидравлическом прессе жидкость находится под высоким давлением, предусмотрена специальная система безопасности. Она включает два клапана: нагнетательный и запирающий кран.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

  1. Размеры.
  2. Массу.
  3. Установку манометра.
  4. Рассчитать параметры станины.
  5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

  1. Вес.
  2. Параметры поршня.
  3. Параметры станины.
  4. Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

  1. Основание.
  2. Стол.
  3. Силовой каркас.
  4. Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

  • Предварительно обработанные доски.
  • Уголки .
  • Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

  • Основа для установки всех узлов.
  • Основная часть крепления к лобовине.
  • Для пресс короба ходовой элемент.
  • Транспортный подборщик.
  • Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража

Схема пресса

Чертеж пресса для сайлентблоков, сделанного своими руками

Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.

Есть два отличных варианта для гидравлического пресса:

  • Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
  • Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.

Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.

Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.

Особенности конструкции пресса

Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.

  1. Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
  2. Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
  3. С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
  4. Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
  5. На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.

Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:

  • Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
  • Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
  • Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
  • Скомбинировать указанные выше варианты.

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.

В заключение

Традиционно в заключительном разделе стараются сказать что-нибудь умно-нравоучительное. Но мы просто дадим подборку видео о разных-прочих вариантах самодельных тисков:

Видео: различные варианты самодельных тисков
