Внесезонный уют для всей семьи: как сделать теплый пол в деревянном доме

Теплый водяной пол — особенности

Конструкционная основа водяного пола — это трубки с теплоносителем (чаще всего, с водой).

Монтаж системы своими руками в ванной комнате или во всем частном доме заключается в креплении элементов с теплоносителем к полу, а затем к подключению этих трубок к отопительному агрегату.

Для водяного теплого пола в частном доме могут использоваться следующие типы труб:

  • пластиковые либо металлопластиковые;
  • шовные или бесшовные;
  • металлические, в том числе медные — самые дорогие, а потому редко используемые.

Чаще всего для систем водяного теплого пола в частном доме используются такие материалы, как бесшовный металлопластик.

Различаются не только материалы труб, но и устройства, с помощью которых проводится укладка и крепление трубопровода водяного пола в частном доме.

Видео:

https://youtube.com/watch?v=IfJHyCqZIu8

Выделяют 4 разновидности крепежа, позволяющего зафиксировать водяные трубы на полу.

Использование кронштейнов для крепления металлопластиковых труб к стене. Метод старый и дешевый, вполне подходящий для реализации своими руками.

Система типа Rail представляет собой пластиковую рельсу с направляющим, где потом будут защелкиваться трубы. Устройство выполняется с самоклеящимся основанием, так что его монтаж в частном доме не составит труда.

Если же крепить таким образом трубы в ванной, то нужно обеспечить идеальную гидроизоляцию.

Крепеж Tacker — элементы теплого водяного пола закрепляются на специальной подложке скобами.

Подложка реализуется в рулонах и имеет метровую ширину и толщину 20-50 мм.

Популярный способ — система Profil. Требует укладки теплоизоляционного слоя во всем частном доме.

Особенности этой теплоизоляции в том, что на ней уже закреплены небольшие выступы, по которым и монтируется труба.

Если вы решили сделать монтаж водяного пола внутри цементной стяжки, то не забывайте, что она может быть установлена только сверху на бетонном основании, выполненном на грунте.

В этом случае — создается многослойный «пирог» — основание, теплоизоляционный слой, арматурная сетка для армирования, трубы водяного пола, подложка и собственно декоративное покрытие.

Однако чаще всего электрический теплый пол в деревянном доме монтируется без стяжки, особенно если речь идет о втором этаже.

Ведь деревянные перекрытия почти всегда облегченные, а значит, даже самая тонкая стяжка гарантированно обеспечит колоссальную нагрузку.

Поэтому, при монтаже своими руками, нужно все сделать для того, чтобы избежать этой тепловой «зебры».

Укладка трубок должна будет проводиться в соответствии со следующими рекомендациями:

  • водяные трубы должны укладываться с минимальным шагом. Однако монтаж конструкций все равно должен проводиться с учетом шага половых перекрытий;
  • теплый водяной пол устраивается с дефлекторами (отражающими поверхностями), которые помещаются под трубки.

Вы можете не выполнять теплоизоляцию под комнатой, которая находится на втором этаже — ведь в этом случае теплопотери будут переходить на первый этаж, нагревая потолок.

Исключение можно сделать только в ванной, ведь к этому помещению предъявляются повышенные требования комфортности.

А для того, чтобы деревянный пол без стяжки в частном доме прогревался равномерно, потребуется укладка фольгированной подложки в верхней части «пирога» — именно эта часть будет нагреваться от труб водяного пола, а затем равномерно распределять тепло по древесине.

Можно производить монтаж труб водяного теплого пола и внутри перекрытий — тогда в лагах выполняются пропилы и отопительные элементы укладываются в них змейкой.

Также возможен вариант, когда укладка водяного пола на черновой пол, смонтированный с 20-мм зазором.

В образованные пазы помещается металлический профилированный лист, затем — трубы теплого пола, а потом уже производится монтаж подложки и можно сделать декоративное покрытие своими руками.

Преимущества монтажа водяного теплого пола

Даже самый простой способ создания теплого пола в дальнейшем поможет сэкономить на отоплении всего дома

Теплый пол очень важен для семей с детьми

Теплый водяной пол можно использовать даже в самых минималистических интерьерах

Безопасность

Водяное отопление особенно важно для домов, в которых живут маленькие дети. Скрытые системы не приведут к несчастным случаям: малыш не обожжется от радиатора, не упадет с батареи

Кроме того, на теплом полу ребенок никогда не замерзнет и не простудится.

Удобство. Очень часто установить мебель не представляется возможности по причине того, что трубы отопительной системы попросту мешают. С теплым полом этого не произойдет.

Теплый водяной пол отлично подойдет для небольших домов и комнат, где нет лишнего свободного пространства

Принцип работы водяного теплого пола в деревянном доме

Водяной теплый пол является относительно новой системой отопления помещений. Это прекрасная альтернатива всем знакомым батареям. Это трубопровод, вмонтированный в пол, наполненный горячей водой, который размещается между основой и покрытием.

Схема одного из вариантов водяного отопления всего дома

Водяной пол монтируется с помощью специальных металлопластиковых или пластиковых труб. Подача горячей воды происходит из централизованной системы или от газового котла. Горячие трубы обогревают всю поверхность равномерно. Горячий воздух поднимается вверх, создавая благотворный климат в помещении. Но при монтаже стоит помнить, что от того, как сделать теплый пол от отопления, зависит работоспособность всей системы. К таким видам работ нужно подходить с определенными навыками и знаниями.

После правильного исполнения всех строительных работ вы сможете наслаждаться теплотой и эстетической красотой интерьера в вашем доме

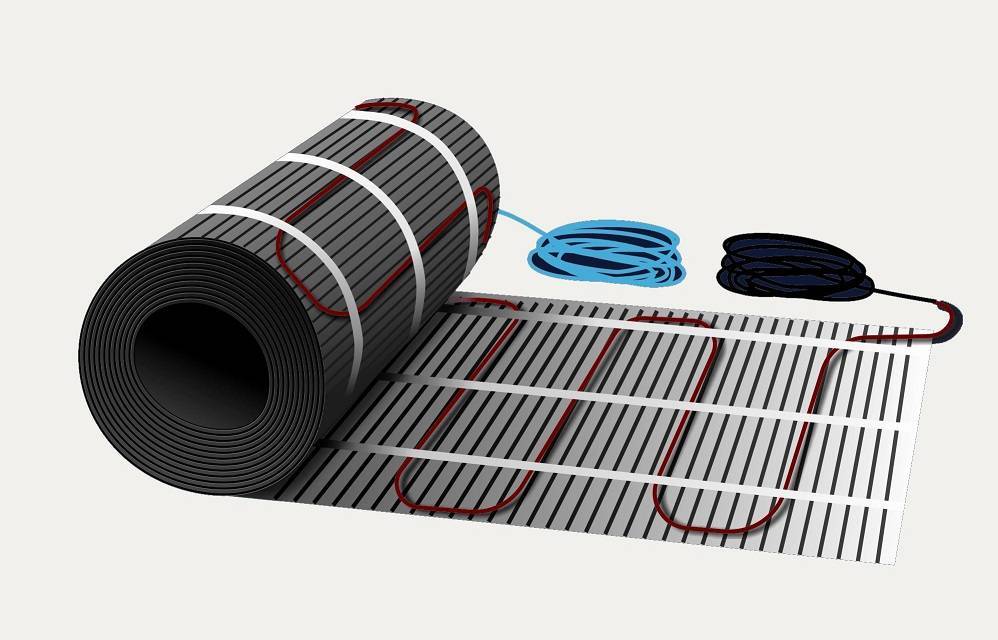

Работа с электрическим теплым полом

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.

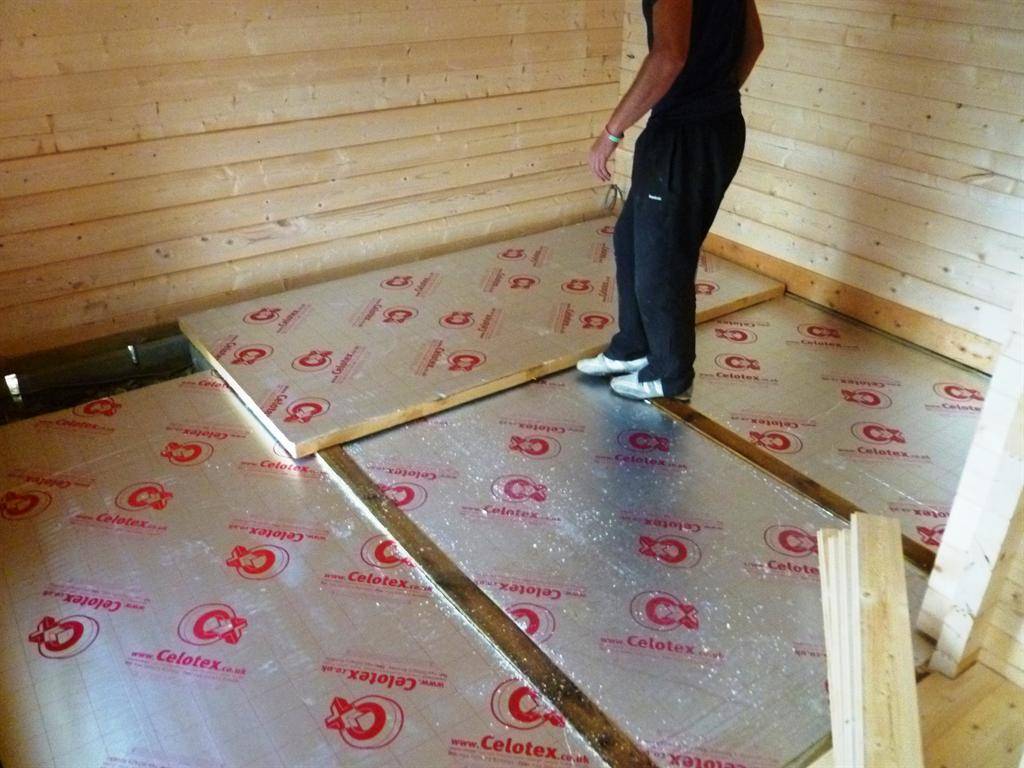

Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

Минусы водяного теплого пола

Как и любая иная система, теплые полы имеют свои минусы:

Монтаж устройства является трудоемким, требующим специальных материалов. Установка системы отопления монтируется в несколько этапов, при которых необходимо соблюдать требования и рекомендации специалистов.

Процесс установки теплого водяного пола в частном загородном доме

Существует вероятность прорыва трубы. Для того, чтобы отопление было надежным, необходимо особенно внимательно относиться к выбору труб. Отдавать предпочтение следует качественным изделиям.

Никогда не покупайте стройматериалы на дешевых сомнительных складах и тогда вы сможете максимально обезопасить себя и свою семью

Дублирование нескольких отопительных систем. Многие специалисты не рекомендуют устанавливать в деревянном доме лишь теплые полы, ведь не во всех помещениях их можно смонтировать.

тёплый пол по деревянным лагам: второй вариант монтажа

Более трудоёмкий, но и надёжней. Ставятся лаги. Между ними – утеплитель полистирол, минвата или т. п. На лагах стелется основание – фанера, ОСП, ДСП и т. п. (но не ГКЛ, у которого есть свойство рассыпаться, если по нему постоянно ходить).

Дальше из ДСП вырезаются пластины с закруглёнными углами – для устройства пазов, в которые будет уложена труба. Ширина пластин зависит от требуемого шага трубы, а толщина 20 мм. Эти пластины прикручиваются к устроенному ранее основанию с интервалом равным диаметру трубы плюс 3…4 мм. Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

  1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
  2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
  3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
  4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Водяной теплый пол, как способ утепления деревянного дома

В зимний период года в помещении температура может опускаться до +10…+15 градусов, поэтому утепление пола просто необходимо. Водяное отопление пола – станет отличным вариантом для деревянного дома с бетонным полом.

Водяной пол в деревянном доме может быть смонтирован в цементной стяжке и как настилаемая система теплого пола.

Конструкция теплого пола будет иметь бетонное основание, которое смонтировано на грунте, слой теплоизоляции, который имеет толщину от 2 до 10 см и арматурную сетку. Далее идут трубы, которые обеспечивают утепление пола с помощью воды. Стоит заметить, что такие трубы укладываются разными способами и размером шага. Размер шага может быть от 10 до 30 см.

Извините, ничего не найдено.

Наверх труб укладывается подложка под напольное покрытие и само напольное покрытие, либо заливается стяжка. Настильная система отличается наличием слоя ДСП или полистирола.

Как сделать теплый пол в деревянном доме: способы размещения труб

Как сделать теплый пол в доме, подскажут специалисты. Они советуют размещать трубы любым из способов. Строительные элементы могут укладываться:

«Змейкой». Этот способ отличается малой теплопотерей и является непростым методом. Его особенность заключается в том, что поток горячей воды подается сначала в холодные зоны, к примеру, к внешним стенам. При использовании такого способа укладки стоить помнить, что разница температур на выходе и входе должна составлять лишь несколько градусов. Если эти показатели существенны, это свидетельствует о неправильном монтаже и приводит к тому, что пол не ощущается теплым. «Змейка» укладывается непросто. Сегодня можно приобрести специальный каркас для укладки труб таким способом. Уникальное устройство значительно упрощает работы.

Один из наиболее распространенных способов укладки труб теплого водяного пола — это змейка, он подойдет для большых по площади помещений

«Улиткой». Этот способ укладки еще называют спиралью. Использование такого размещения трубы гарантирует равномерное распределение тепла. Перепад температур на выходе и входе при спиральном способе может составлять до 10 градусов, так как трубы чередуются. Этот способ устраняет образование холодных зон и приводит к экономии трубы.

Способ укладки труб улиткой подойдет для небольших помещений нестандартного формата

Еще один более сложный способ уложить трубы теплого водяного пола улиткой, что состоит из нескольких отдельных завитков

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз – под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол – тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу – трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше – это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество – возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола – значительно меньшая тепловая мощность.

Совет

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Деревянный дом и теплый пол

Наличие системы «теплый пол» обеспечит любое, в том числе, деревянное помещение равномерным прогревом, вероятным отсутствием батарей и, естественно, возможностью передвигаться по полу при любой погоде за окном хоть босиком, хоть ползком (что, скорее актуально для маленьких детей).


деревянная система водяного теплого пола

Теплый пол, где носитель тепла – вода, которая при нагревании двигается по уложенным под верхнее покрытие трубам, называется водяным теплым полом. Теоретически, трубы нужно класть на любую ровную поверхность, предварительно покрыв ее отражателем тепла, чтобы последнее уходило исключительно вверх.

Если возникает необходимость проведения конструкции этой системы на деревянные лаги, то нужно знать следующее:

  1. Заливать традиционной стяжкой, высота которой порядка 5 сантиметров, конструкцию, базирующуюся на деревянных лагах, нельзя. Дерево не выдержит вес бетона.
  2. Для укрепления основания системы «теплый пол», а именно лаг, нужно поверх них уложить листы тонкого металла (толщины в 2 миллиметра будет достаточно). При этом металл еще и послужит отражателем тепла.
  3. Если есть такая возможность, для того чтобы сделать теплый пол не только теплым, но еще и экономным, нужно будет каждый виток трубы, по которой должна циркулировать горячая вода, уложить непосредственно в лаги. При этом придется еще использовать теплоотражатели и изоляционные материалы.

При составлении схемы, стоит учитывать площадь пола, высоту потолков, а также, чем будет нагреваться система.

Утепление пола между этажей

Утепление полов межэтажного перекрытия необходимо только тогда, если на каждом этаже температурные показатели разные. Выбор материала будет зависеть от способа установки пола: по лагам или плитам. Если чердак используется для нужд хозяйства или жилья, то полы в том помещении необходимо также утеплить.

На плиты перекрытия или между лаг уложите пароизоляционный слой. Следите, чтобы полотнища перекрывали друг друга не меньше чем 10 см. Утеплитель устанавливается на слой пароизоляции на плиты или между лаг.

Теплоизоляционные листы укладывайте плотно друг к другу, чтобы при этом не оставалось щелей и зазоров. При установке нескольких слоев плиты необходимо укладывать с перекрытием швов.

По слою теплоизоляции укладывайте гидроизоляционный материал и устанавливайте пол. Рекомендуем в нежилом чердаке на утеплитель проложить ветрозащитную конструкцию.

Балки межэтажного перекрытия являются лагами для полов на верхнем этаже и, соответственно, опорой потолку на нижнем этаже.

Как утеплить полы между этажами? Способ теплоизоляции:

  • с верхнего этажа уложите теплоизолирующий материал между балок одним или несколькими слоями;
  • накройте гидроизолирующей пленкой;
  • набейте на балки лаги, создайте черновой, а потом и чистовой пол;
  • с нижнего этажа выполните слой пароизоляции, который устанавливается на досочный настил;
  • закройте пароизоляционный слой при помощи гипсокартонных плит или подшивных досок.

Чем и как утеплять полы?

  • Обыкновенный пенополистирол. Марку бетонных плит выбирают в зависимости от предполагаемых на пол нагрузок. Чтобы утеплить полы в жилом помещении хватит плиты маркой ПСБ-С-35, которая имеет или обычный край, или фрезерованный. Для соединения плит внахлест, что поможет предупредить образование щелей, воспользуйтесь лучше обыкновенным пенополистиролом с фрезерованными краями. Такой утеплитель укладывается или одним толстым слоем, или двумя тонкими;
  • экструдированный пенополистирол отличается плотной структурой с закрытыми ячейками, благодаря чему выдерживает высокие нагрузки. Он смело применяется с помещении с габаритной мебелью или гараже. Поскольку плиты утеплителя плотные, их можно укладывать на слой гравия или керамзита, без предварительного выполнения бетонной основы. Экструдированный пенополистирол можно применять, чтобы утеплить пол на грунте, так как он имеет низкий коэффициент теплопроводимости и водопоглощения. При этом толщина слоя теплоизоляции должна составлять 8 см;
  • пенополиуретан применяется для утепления полов, которые расположены на грунте. Но укладывается только на гидроизоляционный слой, потому что коэффициент водопоглощения плиты из пенополиуретана составляет 0,6-2,9%. Современный материал покрывается с обеих сторон слоем алюминия или же стекловолокна, что помогает снизить уровень паронипроницаемости и повысить теплоизоляционную характеристику плиты. Края такой плиты фрезерованные или прямые. Фрезерованные края применяются при укладке утеплительного материала внахлест;
  • минеральная вата – волокнистый и мягкий материал, используемый для утепления пола между этажей или над подпольем. Слои, расположенные под и над нею, необходимо изолировать гидроизоляционным и пароизоляционным слоем;
  • керамзит – пористый, легкий, гранулированный материал, изготовленный из обожженной и измельченной глины. В конструкции теплоизоляции он выполняет несколько функций: влагопоглощение, теплоизоляция, выравнивание. При наложении толстого слоя гидроизоляцию можно не выполнять. Выполняя утепление пола в частном доме керамзитом, стоит иметь в виду, что он используется для утепления полов, расположенных на грунте. Для упрощения дальнейших работ залейте утрамбованный керамзит песочно-цементной смесью жидкого состава. Такую заливку можно выполнять на каждый слой керамзита.

И по традиции: тем, кто собирается своими руками сделать утепление пола в частном доме, видео в помощь:

https://youtube.com/watch?v=25irwOmR_7A

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

  • Пенофол (металлизированный вспененный полиэтилен);
  • Отражающий поролоновый экран, приклеиваемый за радиаторами;
  • Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

  1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
  2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
  3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Электрический теплый пол в деревянном доме

В отличие от водяного пола в деревянном доме – электрический намного проще обустроить, так как его можно смонтировать как по лагам, так и по стяжке. Стоит заметить, что при укладке электрического теплого пола используется слой фольги, который защищает провода от нагревания и предотвращает попадание влаги.

Обустройство теплого электрического пола в деревянном доме имеет множество преимуществ, таких как экологическая безопасность, простота в установке и эксплуатации, бесшумность работы. В отличие от водяного пола – электрический теплый пол работает бесшумно.

Отсутствие необходимость специального ухода за теплым полом, как и отсутствует испарение воды. Это преимущество является одним из самых важных.

При работе водяных полов вода из системы может испаряться, тем самым повреждая характеристики напольного покрытия. Электрический теплый пол не влияет на сохранность и характеристики напольного покрытия.

Как укладывать теплый электрический?

Электрический теплый пол может выступать как основное средство обогрева, так и дополнительный источник обогрева помещения. В среднем система электрического теплого пола может отопить помещение размерами от 10 до 25 м2.

Этапы укладки теплого электрического пола с подложкой

Сперва производится укладка утеплителя на бетонный или деревянный пол. Можно обойтись без этого этапа, он необходим для улучшения теплоизоляционных качеств пола.

Далее происходит укладка фольги. Слой фольги будет защищать нагревательный кабель теплого пола от перегрева и деформации.

Следом монтируется металлическая сетка. Укладка металлической сетки – необходимый этап установки теплого электрического пола. Металлическая сетка выполняет несколько функций, к ней прикрепляется нагревательный кабель и она обеспечивает защиту от возгорания.

Далее укладывают нагревательный кабель. При укладке электрического пола по лагам в них проделывают отверстия. Укладывать кабель теплого электрического пола рекомендуется способом «змейка». Таким образом, можно сэкономить материал, а также упростить процесс укладки.

Следом выполняется присоединение к системе теплого пола терморегулятора и температурного датчика, которые позволят регулировать температуру в помещении.

Наконец производится укладка подложки и чистового пола, который представляет собой доски ДСП или ДВП плиты. Этот этап укладки необязателен. Напольное покрытие можно устанавливать сразу после укладки подложки на кабель теплого электрического пола.

Укладка теплого электрического пола на стяжку

Укладку теплого электрического пола можно легко и просто с помощью стяжки.

Первым делом производится установка теплоизоляции. В качестве теплоизоляции может выступать пенопласт, его рекомендуется уложить в 1 слой. Толщина пенопласта не должна превышать 15 см. Если вы собираетесь укладывать в качестве напольного покрытия паркет или ламинат, то можно обойтись без теплоизоляционного покрытия, заменив его на гидроизоляционное, например, полиэтиленовую пленку.

После вышеописанных манипуляций, производится заливка бетонного раствора. Для того, чтобы добиться идеально ровной поверхности, можно использовать дополнительный слой нивелир-смеси. Стоит заметить, что идеальным пол должен быть только для некоторых видов напольного покрытия, например, ламината. В конце производится укладка напольного покрытия.

Помещение

В частном доме каждый хозяин стремится создать максимально комфортные условия проживания. Уют и безопасность в большей степени зависит от отопления. Ранее использовались исключительно радиаторные батареи, сегодня же большинство людей останавливают свой выбор на теплых полах. Благодаря такому отоплению все в доме могут ходить босиком, не боясь простудиться или замерзнуть.

Теплые полы смогут хорошо отопить даже большие комнаты на даче

Но обратите внимание, что применение этой системы обогрева в качестве основного источника отопления будет эффективно только в том случае, если дом имеет хорошую теплоизоляцию. Если же он не утеплен, то все тепло, которым помещение обеспечивает пол, будет уходить через оконные проемы и перекрытия

Как закрепить трубы

Каждый, кто читает этот материал и осмысливает момент укладки, задается вопросом о креплении труб. Собственно, самым простым вариантом будет использовать клипсы, которые огибают трубу и забиваются в утеплитель.

Общий вид трубы, которая закреплена к утеплителю посредством клипс

Для точности работы сначала рисуют контур укладки, затем один тянет и раскатывает трубу, а другой прибивает ее легкими ударами молотка к пенопласту. Такой способ получается довольно надёжным, поскольку легко выдерживает постоянные перемещения рабочих по трубам.

Труба уложена, происходит отбивка уровня пола для чистовой стяжки

Другой вариант чуть дороже, но позволяет дополнительно армировать чистовую стяжку. Здесь кладется сетка с мелкой ячейкой в 10 см, к которой пристегивается труба на стяжки или вязальную проволоку. Если в доме есть промежуточная комната, через которую проходят трубы транзитом в другие помещения, то уложите контур так, чтобы сэкономить материал. Правда, отключая некоторые контуры, например, зал или кухню, в промежуточной комнате будут образовываться участки холода, что будет некомфортно. Если вы хотите этого избежать, то кладите транзитные трубы рядом друг с другом и используйте теплоизоляцию.

В котельной труба обрезается с запасом, примерно по полметра, для удобства монтажа коллектора. Как только заведена последняя труба и закреплена к полу, необходимо сделать фиксацию трубы в топочной к стене. После этого желательно проверить систему, но довольно часто заливают чистовую стяжку. В качестве чистовой стяжки пола часто используют полусухую стяжку. Она самая удачная в своем классе, что позволяет получить безопасный, прочный, сухой и экономичный водяной теплый пол в деревянном доме.

Чистовая полусухая стяжка пола в доме из бревна

Трубы металлопластиковые для теплого пола при укладке приходится поворачивать не только на 90 градусов, но и на 360. Чтобы избежать заломов системы, используйте специальный гофрированный инструмент. Через него пропускают трубу и тянут на протяжении всего контура. При необходимости поворота гофрированный патрубок помогает соразмерить ваши усилия и не наделать лишнего.

Как утеплить пол?

Утепление является очень важной задачей, ведь это гарантирует жильцам атмосферу в доме, несмотря на погоду за окном. Самым распространенным методом утепления считается помещение теплоизоляционного слоя во внутреннее пространство между слоями двойного пола

К таким материалам относятся минвата, полиуретан, минеральные маты и другие.

Некоторые владельцы утепляются с помощью природных, экологически чистых ресурсов: опилки, сухие листья и т.д. В любом из этих вариантов, важным моментом является оставление зазора размером от 20 до 55 мм, для обеспечения свободной циркуляции воздуха между выполненными слоями.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.55%

Дом из кирпича
18.38%

Бревенчатый дом
14.42%

Дом из газобетонных блоков
16.87%

Дом по канадской технологии
11.34%

Дом из оцилиндрованного бревна
3.69%

Монолитный дом
3.99%

Дом из пеноблоков
3.43%

Дом из сип-панелей
3.34%

Проголосовало: 3385

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
