Выбор теплого пола: особенности и рекомендации для разных случаев

Электропол

Еще один вид полов с подогревом – это системы, работающие за счет электроэнергии. Они могут быть изготовлены в трех формах – это маты нагревательные, кабель и инфракрасная пленка. Каждая из этих систем работает за счет подключения к электрической системе. Они не нуждаются в подаче воды и не требуют получения разрешения от управляющей компании, дающего возможность их обустройства. Также полностью отсутствует риск затопления соседей в случае возникновения неполадок в системе. И такие полы – лучший вариант для обустройства в ванной, кухне или санузле.

Виды электрических полов

Теплый электрический пол

Кабельный пол

Самый привычный вариант подогрева пола, работающий за счет электричества. Представляет собой уложенный по определенной схеме толстый кабель с изоляцией. Провод под действием электроэнергии нагревается, а затем отдает тепло во внешнюю среду. Так и происходит нагрев основания.

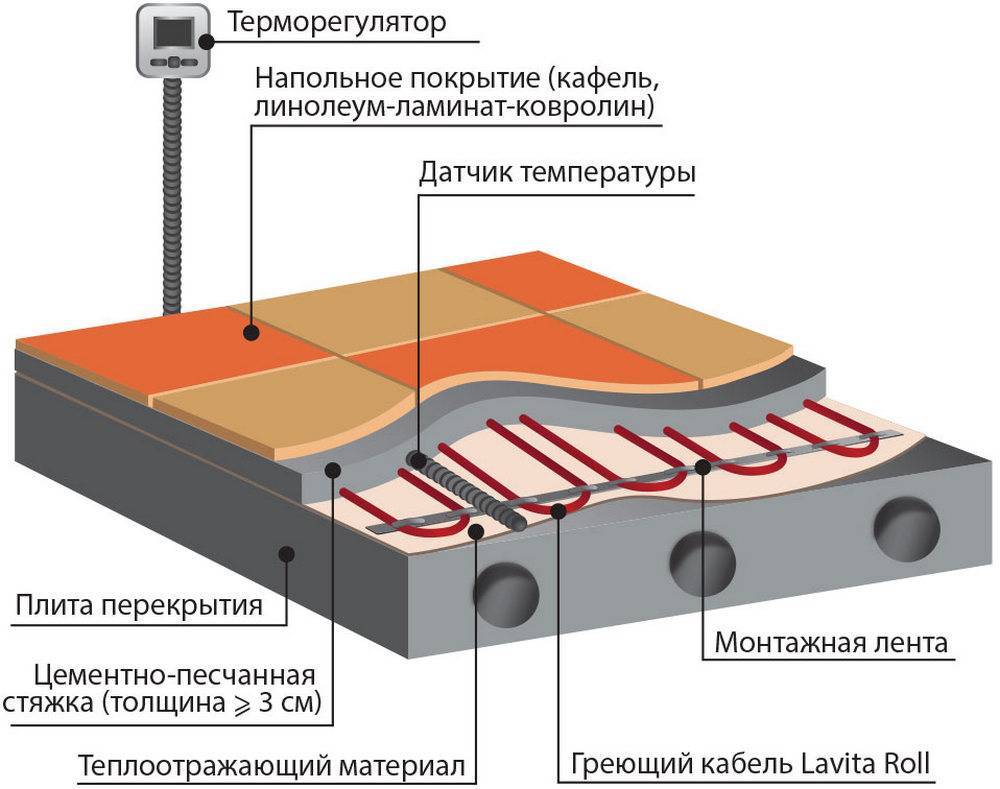

Монтаж кабельного теплого пола

Такая система подогрева может иметь разную мощность, за счет чего ее легко подобрать к конкретному помещению. Например, для кухни будет достаточно оборудования 120 Вт/м2, а для ванной хватит и 140 Вт/м2. Также это самый дешевый вариант обустройства системы подогрева в квартире с помощью электричества. Главный недостаток кабельного пола – необходимость обустройства цементной стяжки, из-за чего высота полов увеличивается.

Нагревательные маты

Это тоже кабельная система подогрева, но своеобразная. Дело в том, что здесь используются тонкие (менее 3 мм) провода, которые закрепляются производителем на специальной сетке, изготовленной из стекловолокна. Обычно такие полы скручиваются в рулоны либо представлены небольшими ковриками – матами.

Нагревательный мат

Такой вариант системы подогрева оптимален под укладку плитки, потому что на нагревательные маты можно сразу же клеить и некоторые виды финишного покрытия. Маты просты в монтаже, стоят недорого, часто продаются на клеящейся основе, их удобно резать (имеются специальные метки на поверхности изделия). В ванной их можно класть даже на старую плитку, что снижает объемы подготовительной работы.

Параметры нагревательных матов Energy

Инфракрасный пол

Довольно популярный в последнее время вид электроподогрева пола. Система представляет собой пленку с черными полосами из карбона, которая, нагреваясь от электросети, передает тепловую энергию финишному покрытию. Пленка может укладываться под ламинат или ковролин, не нуждается в создании стяжки пола. Она гибкая, легко режется и гнется при необходимости.

Инфракрасный теплый пол

Преимущества инфракрасных теплых полов

Монтаж такой системы очень прост – достаточно уложить ИК пленку на черновое основание, правильно подключить и закрыть финишным материалом. Система сразу же готова к эксплуатации. При этом пыли и грязи во время проведения работ не возникает, а значит, систему можно укладывать и тогда, когда ремонтные работы в квартире практически завершены.

Укладка пленочного пола

Интересно, что карбоновой пленкой порой отделывают не только полы, но и стены, потолки. Это позволяет использовать ее в качестве автономной системы обогрева здания.

Схема укладки пленочного пола

Рассмотрев все виды электрополов, постараемся их сравнить между собой. Таблица поможет сделать необходимые выводы.

Таблица. Какой электрический пол лучше?

Принцип сравнения	ИК пол	Мат нагревательный	Кабельный пол
Монтаж	Укладка материала производится прямо под финишное покрытие	Система укладывается на черновой пол и оказывается внутри слоя клея для плитки или же монтируется внутрь стяжки	Установка возможна только при обустройстве цементной стяжки
Максимальная мощность, Вт/м кв.	220	160	110
Возможные варианты напольных покрытий	Любой вид отделочного материала. Исключение – если покрытие крепится при помощи клея. Тогда нужен слой гипсокартона между ним и ИК полом	Ламинат, паркет, ковролин – при наличии стяжки от 2 см толщиной. Плиты из керамогранита, плитка кафельная, деревянные доски.	Любой вид покрытия
Экономность	Высокая	Средняя	Средняя
Наличие электромагнитного поля	Отсутствует	0,25 мкТл	0,25 мкТл

Преимущества и недостатки теплых полов

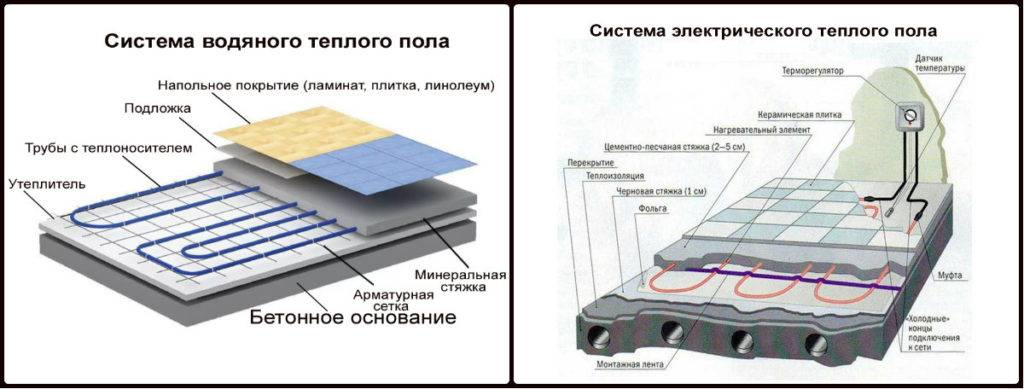

Виды обогревающего контура: водяной, электрический, инфракрасный

Существующие радиаторные системы отопления имеют значительные недостатки — невозможность регулирования температурного режима в квартирах с централизованным отоплением и зонное распределение тепла.

Получается, что «ноги в холоде, а голова в тепле». Теплые полы лишены этих недостатков. Кроме того, использование теплого пола позволяет снижать температуру теплоносителя, а значит экономить до 30% бюджета на отопление. Несомненным достоинством теплых полов является возможность контролировать и регулировать температуру помещений и подключать эту функцию к системе «умный дом».

На устройство водяных полов вам понадобится разрешение

Конечно, у теплых полов есть и свои недостатки:

• для устройства водяного теплого пола в квартирах с централизованным отоплением требуется разрешение соответствующих служб;
• необходимость свободной циркуляции воздуха от пола, что ограничивает использование ковров, дорожек, да и мебель лучше иметь на ножках;
• инерционность системы; сначала происходит медленный нагрев бетонной стяжки, потом покрытия и воздуха; это может занимать от трех до пяти часов;
• монтаж систем теплого пола снижает высоту помещения на толщину напольной стяжки;
• сложность ремонта.

Конечно, при соблюдении всех правил монтажа и норм эксплуатации систем теплых полов многих недостатков можно избежать, и с успехом пользоваться этим видом отопления многие годы. Некоторые характеристики теплых полов можно увидеть с таблицы.

Используя данный вид отопления в небольших помещениях, он не будут занимать места (как радиаторы, камины и печи), препятствовать проходу и общему доступу к различным предметам и местам общего пользования (душ, унитаз).

Статья по теме: Как эффективно очистить чугун от ржавчины?

Схемы смесительных узлов

Готовые смесительные узлы приточных установок в сборе можно посмотреть на схемах ниже. Первый вариант оптимально подходит для отопления одной комнаты 15-25 кв. м. Регулировка температуры вручную. Если есть желание поставить автоматику, можно установить сервопривод VT.M106.0.230 с контроллером или термостатом.

• К трубам подключаются соединители (№6).
• К выходу №10 подключается подача горячего теплоносителя от котла, а к №11 – обратка.
• Схему можно дополнить автоматическим воздухоотводом.

Подачу и обратку от высокотемпературного контура лучше всего подключать через кран «американку».

Второй вариант узла также подходит для обогрева 15-20 кв. м. но в отличие от предыдущего варианта имеет автоматическую регулировку, за счет установленной термоголовки с выносным датчиком.

• Для его подключения смесительный клапан (№1) монтируется знаком «+» в сторону крана-американки от подачи.
• Подача и обратка подключается к американкам через соединители с наружной резьбой (№4 – вход, №7 выход воды).
• Работа циркулярного насоса (№18) направлена в сторону смесительного клапана (№1).
• Контуры теплого пола подсоединяются к выходам под номером 12 и 22.

Насосно-смесительный узел от Valtec Третий вариант коллекторного узла уже подходит для 2-4 контуров отопления площадью 20-60 кв. м. На схеме показан пример с ручным регулированием.

• Для подключения подачу от котла подсоединяют к выводу №16, а обратку к выводу №17.
• Для хорошей работы системы длина петель должна быть примерно одинаковой.
• В схеме показан вариант для двух контуров, если же нужно подключить три или четыре штуки, то коллекторы (9) заменяются на один регулируемый коллектор и один с шаровыми кранами (VTc.560n и VTc.580n).

Следующая схема также подходит для подогрева помещений площадью до 60 кв. м. на 2-4 контура, но она имеет автоматическую регулировку температуры.

• Подключение подачи происходит через верхний кран-американку №3, а обратка подключается в нижний кран.
• Насос должен работать в сторону смесительного клапана под номером 2.
• Сам клапан устанавливается знаком «плюс» в сторону подачи от котла.
• Контуры для теплого пола крепятся к коллекторам (12).

И последняя схема с авторегулировкой подойдет для системы теплого пола на 3-12 контуров, площадью до 150 кв. м.

• 1 смесительный узел Combimix (VT.COMBI.0.180);
• 1 коллекторная группа в сборе на необходимое количество выходов (VTc.594/VTc.596);
• циркулярный насос 180 мм;
• 2 фитинга (на каждый контур) VT.4420.NE.16 стандарта «евроконус» для подключения металлопластиковых труб.

Циркуляция теплоносителя в таком коллекторе показана на рисунке. Подача подключается к верхнему выходу, обратка к нижнему. Работа насоса направлена вниз, поэтому нижний коллектор становится подачей для контуров теплого пола (оранжевый цвет на фото), а верхний идет на обратку (голубой цвет). Коллекторный шкаф Коллектор для водяного теплого пола обычно устанавливают в коллекторный шкаф. Они бывают как внутренние, так и внешние. Стандартная их глубина составляет 12 см, поэтому поместиться сможет не каждый узел, особенно если будут установлены большие термодатчики. В таком случае лучше выбирать внутренний шкаф, глубину которого увеличивают за счет заглубления задней стенки.

Можно ли укладывать на теплый пол ламинат, и вредно ли это? Можно ли использовать его для отопления без радиаторов? Технология правильной укладки, выбор подложки и советы эксперта.

Руководство по монтажу теплого пола своими руками. Расчеты, схема и технология укладки, цены.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

• В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
• Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

• Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
• Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
• Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

1. Изовер.
2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

• Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
• Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
• Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
• Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
• Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
• “Гребенка” и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

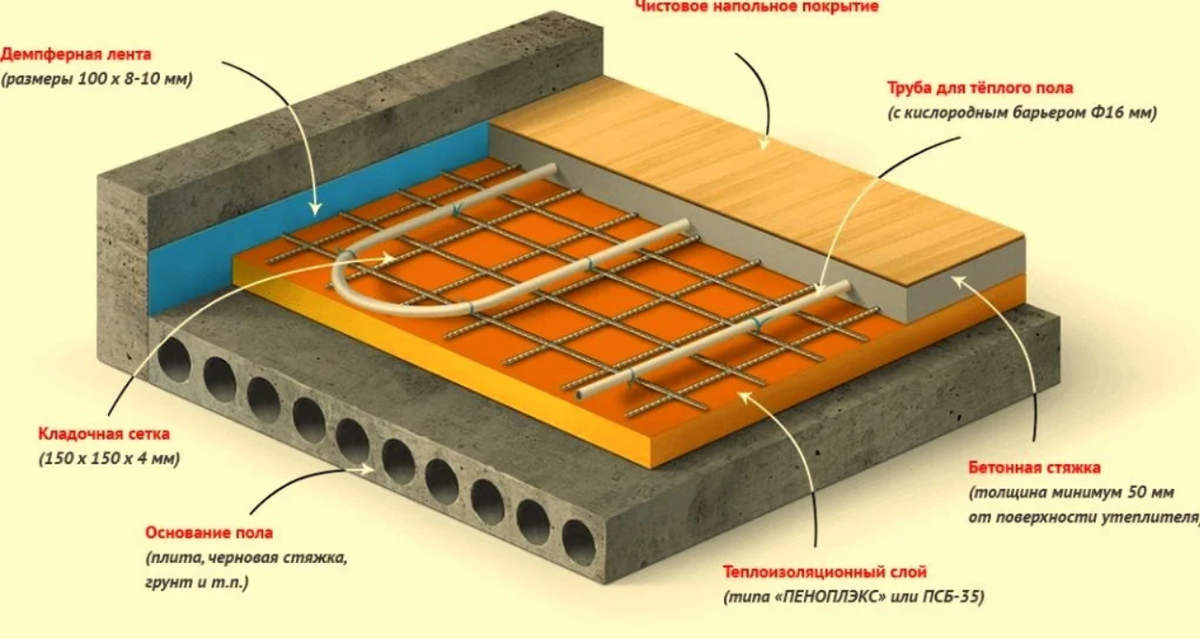

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

• Выравнивание пола.
• По периметру пола закрепляется демпферная лента.

• Во избежание тепловых потерь основание пола утепляется.
• Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

• Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
• На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.

Много ли электроэнергии берет теплый пол

Что касается монтажа под кафель. Тут у многих потребителей возникают вопросы: будет ли кафельная плитка держаться на пленочном полу, не потрескаются ли швы? Ответ один: при правильном монтаже кафель будет держаться также хорошо, как и на обычной стяжке. Под правильным монтажом мы подразумеваем, во-первых, использование армирующей сетки из стекловолокна, а во-вторых, сетка должна по всей площади быть прибита к первичному полу ударными дюбелями. Также кафель должен крепиться с помощью специального клея для теплых полов и размер клеевого слоя должен быть не менее 15мм.      У многих покупателей возникает вопрос: если слишком много плюсов в описании товара, то в чем же могут быть минусы, о которых обычно продавцы предпочитают умалчивать? На наш взгляд, у системы пленочных полов недостатком является большое количество скрытых контактов, в отличие, например, от кабельного пола

Поэтому, очень важно перед укладкой напольного покрытия протестировать работоспособность системы и проконтролировать работу мастеров по укладке кафеля, ламината или другого покрытия. Контакт между нагревательной пленкой и проводом разные продавцы рекомендуют делать по разному: чаще всего контакт обеспечивается специальным коннектором, который обжимается плоским прессом

Также есть вариант пайки пленки с проводом

В принципе, и тот и другой варианты обеспечивают надежный контакт нагревательной пленки с проводом. И, наверное, сложность или, даже правильней сказать, плохое и неточное описание монтажа пленки под кафель, которое может привести к ошибкам укладки и отслаиванию кафеля, и соответственно, к недовольству покупателей, можно отнести также к недостаткам системы.      А в остальном мы видим только положительные стороны при выборе пленочного инфракрасного пола для любого помещения. Интересной особенностью и конечно же преимуществом ИК нагревательной пленки является то, что ее можно применять не только для создания системы теплого пола. Ее можно крепить также на стены, потолок, на любые изогнутые поверхности, без страха деформировать ее. Область применения нагревательной инфракрасной пленки поистине огромна, и сами клиенты порой придумывают где еще можно использовать ее уникальные свойства: гибкость, равномерность и быстроту нагрева, безопасность. Так, например, наши клиенты применяли пленку для прогрева емкостей с медом, обогрева оборудования для производства подоконников, типографского оборудования, дна искусственных водоемов, создания теплиц и т.д. Мы надеемся, что Вы по достоинству сможете оценить этот современный и практичный материал! Желаем Вам удачных покупок!

Также есть вариант пайки пленки с проводом. В принципе, и тот и другой варианты обеспечивают надежный контакт нагревательной пленки с проводом. И, наверное, сложность или, даже правильней сказать, плохое и неточное описание монтажа пленки под кафель, которое может привести к ошибкам укладки и отслаиванию кафеля, и соответственно, к недовольству покупателей, можно отнести также к недостаткам системы.      А в остальном мы видим только положительные стороны при выборе пленочного инфракрасного пола для любого помещения. Интересной особенностью и конечно же преимуществом ИК нагревательной пленки является то, что ее можно применять не только для создания системы теплого пола. Ее можно крепить также на стены, потолок, на любые изогнутые поверхности, без страха деформировать ее. Область применения нагревательной инфракрасной пленки поистине огромна, и сами клиенты порой придумывают где еще можно использовать ее уникальные свойства: гибкость, равномерность и быстроту нагрева, безопасность. Так, например, наши клиенты применяли пленку для прогрева емкостей с медом, обогрева оборудования для производства подоконников, типографского оборудования, дна искусственных водоемов, создания теплиц и т.д. Мы надеемся, что Вы по достоинству сможете оценить этот современный и практичный материал! Желаем Вам удачных покупок!

Теплый пол как основная отопительная система

При желании можно полностью отказаться от классического отопления в пользу теплых полов. В качестве основной отопительной системы лучше подойдут гидравлические системы.

Основные требования в системе отопления посредством теплых полов — это прогрев всего помещения до требуемых температур в 20-24 градуса. При этом следует учитывать неравномерность теплопотерь помещения через внешние стены, оконные проемы и перекрытия. Для таких задач электрические полы несколько уступают гидравлическим. При равномерном нагреве, тем более что места с установленными стационарно мебелью и бытовой техникой следует оставлять без нагревательных электрических элементов, неизбежно будут появляться мостики холода и участки с повышенными теплопотерями.

Правильно распределив трубы водяного теплого пола своими руками, можно добиться большей теплоотдачи под внешними стенами и снизить ее ближе к внутренней части комнаты, где излишний нагрев неуместен.

Водяной тёплый пол под плитку

Использование нагретой воды для обогрева под плитку — вполне удачный и достаточно бюджетный вариант. Но, если вы проживаете в многоквартирном доме с подключенным центральным отоплением, выполнить его возможно далеко не всегда: в некоторых регионах такая «врезка» в общедомовую отопительную систему запрещена полностью, в остальных — разрешается только после проведения экспертизы специалистом. Установка такого вида пола может доставить неудобства и соседям — вода после прохождения по всем трубам под вашим полом поступит к ним в батареи не такой горячей, поэтому могут возникнуть конфликты.

Негативными моментами при выборе водяного обогрева также являются:

• сложность самостоятельного монтажа;
• высота помещения уменьшится;
• оборудование для правильной и бесперебойной работы обогрева стоит недёшево.

Из положительных сторон можно отметить:

• долговечность;
• равномерное прогревание воздуха во всём помещении;
• использование в качестве альтернативного отопления, вместо радиаторного.

Монтаж водяного нагревателя

Установка тёплого пола начинается с монтажа теплоизоляции, укладываемой на бетонную стяжку. Теплоизолятор укладывается тонкими листами или полосами, толщиной около сантиметра. Из материалов чаще всего применяются пеноплекс и пенопласт, они не только не дают теплу «утечь» через стены и пол, но и являются демпфером, компенсирующим половое расширение от поступающего тепла. На теплоизоляционную прослойку кладётся арматурная сетка, которая станет закрепляющим элементом для труб.

На арматурную сетку укладываются трубы

Способ укладки можно выбрать любой — важно, чтобы монтажные работы были простыми:

• двойной змейкой;
• спиральной змейкой.

Трубы закрепляются хомутами, при этом шаг не должен быть меньше метра

Обратите внимание: под сантехникой и предметами мебели трубы не кладутся, поэтому целесообразно продумать дизайн комнаты предварительно

Затем трубы подключаются к коллектору и обязательно проводится пробная опрессовка под увеличенным давлением, в полтора-два раза превышающим рабочее. Только после выполнения всех предыдущих пунктов на трубы кладётся стяжка из бетона. Она должна покрывать трубы минимум на 50 мм, а максимум — на 80 мм. Стяжке нужно дать полностью высохнуть, а затем на неё уложить керамическую плитку.

По такому алгоритму вы можете самостоятельно изготовить водяной тёплый пол под плитку и пользоваться им с удовольствием.
