Шаг 1: Выбор вида системы канализации
Водоотведение обустраивается с учётом множества факторов, например: наличию необходимого уклона или глубины промерзания.
По способу вывода стоков канализация бывает трёх видов.
Напорный — вид системы канализации
Напорный вид используется в тех случаях, когда стоки не выводятся самотёком. Её устанавливают в бане, эксплуатируемой круглогодично. На дачном участке, который используется только в летнее время, нет смысла обустраивать напорную конструкцию.
Напорная система функционирует за счёт бытового насоса или насосной станции. Она зависима от электричества, нуждается в периодическом техосмотре и профилактических ремонтах.
Функционирование напорной канализации проходит следующим образом:
- недалеко от бани устанавливают сточный колодец, соединённый с поселковым коллектором;
- к нему подводятся стоки;
- внутри устанавливают насос, имеющий функцию перемалывания крупных фракций;
- с помощью насоса отработанная жидкость с перемолотыми фракциями перекачивается в общий коллектор.
Напорная канализация обладает рядом преимуществ: не нужно проводить очистительные мероприятия, насос хорошо перемалывает крупные частицы, работает бесперебойно без образования засоров. Однако выведение стоков под напором обходится гораздо дороже за счёт высокой стоимости труб и насоса. Существует зависимость от электричества, которое за городом подаётся с перебоями. Выводящие коммуникации необходимо утеплять, чтобы внутри зимой не случилось замерзания жидкости и не произошло разрыва трубы.
Напорный трубопровод обойдётся гораздо дороже безнапорного. Для его обустройства понадобятся:
- Специальные напорные трубы. Они имеют толстые стены, выдерживающие большое давление, создаваемое насосом. Рёбра жёсткости усиливают прочность. В частных строениях используются трубы из ПВХ и полипропилена. Для внутреннего монтажа они отличаются серым цветом, для наружного – коричневым. Их изгибают с помощью специальных инструментов, они быстро монтируются, имеют небольшой вес.
- Фекальный или дренажный насос. В загородном доме он послужит не только для выведения отработанной жидкости. С помощью фекального насоса можно откачивать жидкость из затопленного подвала, набирать воду для полива из озера или реки. Попавшие водоросли и мусор насос легко перемелет. Дренажный насос не имеет измельчителя. Его устанавливают в том случае, если хозяин точно уверен в том, что в канализационный сток не попадут крупные частицы мусора.
- Накопитель для сбора стоков. В загородных домах утилизация отработанной бытовой жидкости становится настоящей проблемой, потому что в частных секторах нередко отсутствует централизованный коллектор. Для этого хозяева устанавливают автономную систему, состоящую из накопителя и утилизатора. Накопителем может служить большая ёмкость, куда сточные воды перекачиваются с помощью насоса. В утилизаторе стоки разлагаются до состояния ила либо сбрасываются в поселковый коллектор.
Безнапорный — вид системы канализации
Безнапорный вид устанавливают, когда угол стока составляет минимум 3. Сложности возникают при обустройстве безнапорной канализационной системы, если уклон наклона невозможно создать по причине сложного рельефа или особенностей расположения канализации.
Суть работы безнапорного стока такова: отработанные воды поступают в трубопровод и самотёком достигают конечной точки (выгребной ямы, септика). Среди его преимуществ можно выделить независимость от электричества, недорогое обустройство, не нужен насос и накопительный резервуар. Для загородного участка это будет прекрасным решением. Единственным недостатком является необходимость точного расчета угла наклона и избегание резких поворотов.
Врезной — вид системы канализации
Врезной вид обустраивают в случае врезки канализационной трубы частного домовладения в центральную сеть посёлка. Она устанавливается только при наличии специального разрешения организации, на чьём балансе числится поселковая магистраль. Помимо врезки, хозяин должен позаботиться о том, чтобы вблизи был колодец для сбора стоков. В этом случае без особых проблем монтируются безнапорные трубы.
Асбоцементные трубы – щедрость СССР
Широко использоваться асбоцементные трубы стали еще со времен СССР. Почему? Да стоили они дешево, были просты в производстве, природного асбеста в стране хватало. Тем более что использовать такие трубы можно было без всякой предварительной изоляции для самых разных сельскохозяйственных нужд. Вот только для обустройства дымоходов они никогда не были предназначены.
Но голь на выдумку хитра, как говорится. Канули в лету времена мелиорации, а асбоцементные трубы остались. И в период массового строительства частных домов они пошли в ход уже как дымоходные. Сразу появилось немало противников такой реализации – в первую очередь, защитников экологии, которые утверждали, что асбоцемент выделяет в окружающую среду много плохих соединений. Хотя, как утверждают ученые, асфальт на дороге еще более канцерогенен. Но, все же, даже крыши зданий сегодня покрывают самой разной дорогой кровлей вместо дешевого и долговечного асбеста.
И все-таки все эти опасения и мифы мало имеют отношения к дымоходам из асбоцементных труб. И в тоже время они вовсе не безопасны – этот материал никогда не был рассчитан на высокие температуры, и может загореться уже при 300˚С. Поэтому, если уж ставите их, то только не у самой печи – а как можно ближе к кровле, где дым уже идет немного охлажденный.
Но есть также и второй момент. Сажа образуется в любом дымоходе, но чем стенки того более гладки – тем меньше ее на них задерживается. А вот асбоцементные трубы как раз гладкостью никогда не отличались, и сажи на них скапливается очень и очень много. А загореться ей легко – это знает любой печник. Мало того, если сажа загорится именно внутри асбоцементной трубы – та попросту взорвется! Представляете себе последствия?
А еще асбоцементные трубы сильно разрушаются от конденсата. Как это может быть, если они изначально были предназначены для воды? Вот именно – для воды, а конденсат – это агрессивная среда из смеси окислов горения и совсем небольшим количеством влаги. Причем в окислах еще и содержится хороший процент соляной кислоты, которая даже кирпич разрушает, а ведь асбест еще и впитывает в себя, что может, передавая все это на строение в виде неприглядных пятен с таким же неприятным запахом.
Итог: решили рискнуть и использовать-таки для дымохода дармовую асбоцементную трубу – обязательно ее прочищайте, и как можно чаще. Правда, с этим вы тоже намучаетесь – ревизионных окон в таких трубах сделать не получится.
Общие принципы устройства канализации
Основная задача канализации – отвод стоков и сброс их: либо в централизованную системы водоотвода, либо в дренажную яму или канализационный септик. Что касается бани, то довольно часто в ее канализационную систему сбрасывают отходы из уборной, это нужно учитывать, когда прорабатывается устройство канализации в бане.
Существует несколько систем водоотвода:
с использованием дренажного колодца;

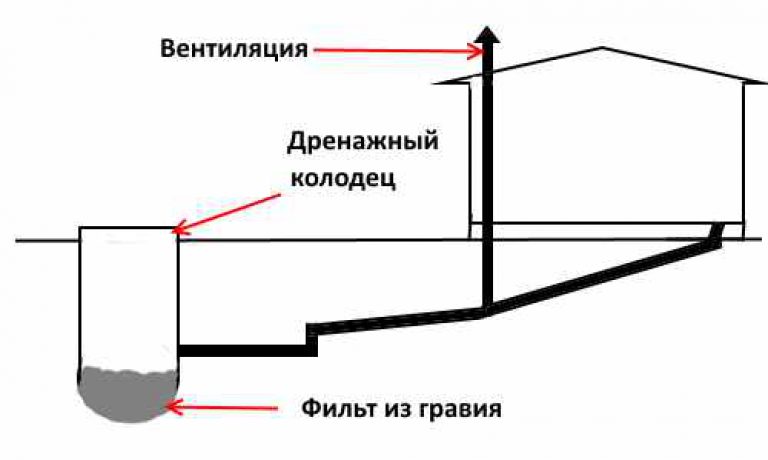

Схематическое изображение дренажного колодца
с использованием септика;
Одно- и двухкамерные септики
со сбросом канализационных стоков в систему централизованного водоотвода.
При выборе подходящего варианта, нужно учитывать объем стоков и грунт на дачном участке. Так, если грунт хорошо пропускает воду, то можно обойтись простейшей дренажной канализацией. В противном случае, возможно, оптимальным решением будет использование приямка для промежуточного сбора воды, затем стоки сбрасываются по наклонному трубопроводу.

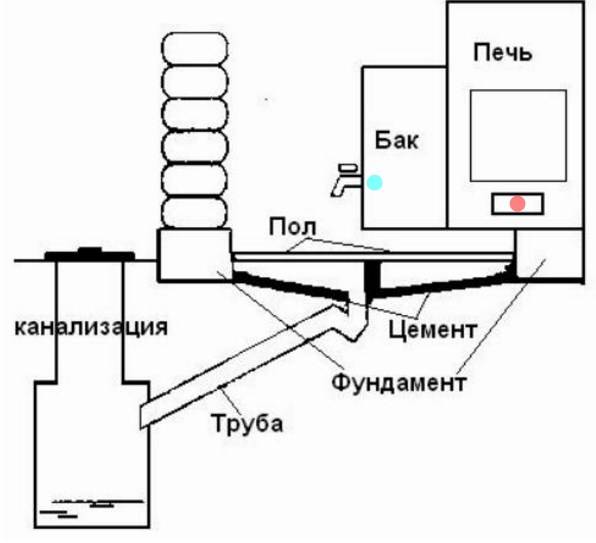

Схема канализации в бане
На даче чаще всего используются только первые две канализационные системы, вряд ли за городом есть централизованный водоотвод. Вариант с септиком можно назвать универсальным решением.
Устройство слива в бане
В разных помещениях бани принято делать различные по конструкции и принципу работы сливные устройства. Существует три варианта построения слива в помещении бани:
- Фальшполы с проливными половицами. Часто используется в парилке, где должен быть теплый деревянный пол, обеспечивающий комфортное пребывание в условиях высокой температуры. Тогда как в моечном отделении традиционно используется плитка с уклоном и душевым трапом;
- Непротекающие полы. Вся жидкость, грязная вода остается на полу и смывается с поверхности через стандартный слив с сильфоном в септик или сборную емкость;
- Комбинированный вариант, используется только в небольших банях или в полноценных моечных отделениях бань. В современных проектах бани применяется ограниченно, как не соответствующий санитарным нормам.
Выбор конкретной схемы зависит от устройства фундамента, способа утепления и обустройства водяного затвора. Для небольших парилок и моечных отделений бани используется система двойных полов, это удобно, особенно, когда постройка установлена на свайном фундаменте. Если планируется строить коробку бани в виде пристройки к дому, то наиболее подходящим вариантом будет непротекающий пол со сливом чрез трап. Это упростит подключение канализации бани к общей системе удаления сточных вод здания.
Протекающие полы

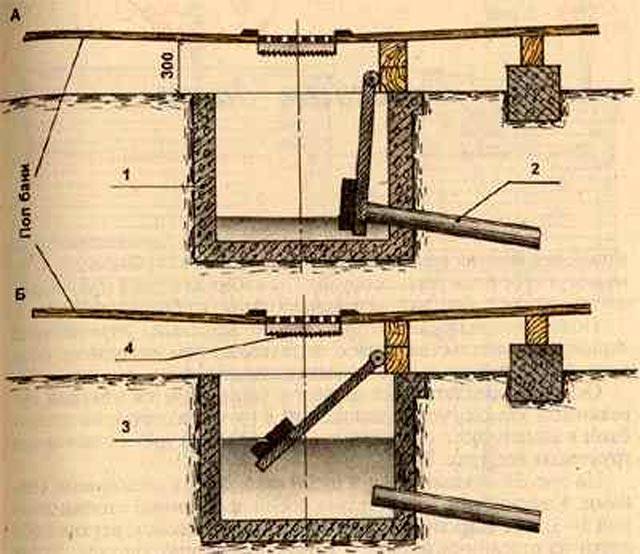

Подобные варианты устройства слива в бане с деревянным полом еще назывались проливными. Суть конструкции заключалась в том, что верхняя часть пола представляла собой доски, уложенные с зазором до 10 мм, поэтому большая часть воды просто протекает через щели и собирается на нижнем ярусе или впитывается в грунт. При этом сами половицы, как правило, изготавливали с небольшим скруглением поверхности, что обеспечивало нормальный сток воды и сброс ее на нижний уровень в подпол. Один из вариантов слива воды в бане с деревянными полами представлен на схеме ниже.
Зазор между половицами помогает сушить пол
К преимуществам подобного устройства системы подбора и слива воды можно отнести:
- Простую уборку помещения;
- Отсутствие луж и остатков воды на поверхности на деревянных половицах;
- Долговечность лагов, утеплителя и деревянных деталей пола и системы слива.
Важно! Несмотря на то, что нижний ярус, на котором происходило накопление влаги и грязи, фактически остается закрытым чистовыми деревянными полами, вся система слива воды из бани хорошо приспособлена для вентиляции и просушки подпола
Как правило, на нижний ярус выходят вентиляционные каналы от печи, расположенной либо в парилке, либо в предбаннике. По завершению банных процедур каналы открывались, раскупоривались вентиляционные окна в самой парилке или в моечном отделении, и теплый воздух от печи достаточно быстро высушивал и удалял следы воды, если она не была удалена через систему слива.
Непротекающий пол
Понятно, что изготовление проливных или палубных полов требует достаточно серьезных затрат, связанных с изготовлением двух уровней сбора воды, установкой сливной системы и подключением канализационной трубы, ведущей в приямок или в емкость септика.
Гораздо проще в процессе строительства сделать в бане классические бетонные полы с небольшим уклоном в сторону слива. Бетонная стяжка обязательно утепляется пенопластом или экструдированным пенополистиролом. Для обеспечения стока воды через систему используется классический вариант с коленом и гофровой трубой, либо можно установить более современный душевой трап.
Схема для слива с теплым полом для бани — пристройки к дому
При этом пол бани не обязательно покрывать плиткой, поверхность вполне реально можно облицевать деревянными половицами. Такое решение чаще всего используются для парилок. Количество воды, сбрасываемое через систему слива, относительно невелико, поэтому можно обойтись небольшим сливным патрубком, установленным в углу помещения.
Комбинированная схема слива воды для бани
Данный вариант организации слива воды традиционно используется для больших помещений бани с утепленным основанием и бетонным ленточным фундаментом.
Суть устройства системы слива заключается в том, что вода собирается в центре помещения в специальный желоб или приямок. Канал накрывается защитной решеткой, а сливные поверхности обычно закладываются решетчатыми настилами.
Водосборный канал или желоб обычно имеет дополнительный уклон, по которому вода стекает непосредственно в грунт либо в септик, размещенный в подполе бани. Конструкция достаточно простая, поэтому зачастую ее используют для дачных вариантов парилок и бань, построенных своими руками.
Самостоятельное изучение геологии участка
Для определения типа грунта можно провести экспресс-исследование, которое не требует специальных знаний и основано на визуальном осмотре и тактильных ощущениях. Для этой цели в предполагаемом месте прокладки труб выкапывают яму глубиной ниже ТПГ на 25-30 см. Информацию о глубине промерзания почвы в данной местности можно получить от соседей, из справочников, на специализированных интернет-ресурсах.
| Регионы | Глубина промерзания грунта, см |
|---|---|
| Воркута, Сургут, Нижневартовск, Салехард | 240 |
| Омск, Новосибирск | 220 |
| Тобольск, Петропавловск | 210 |
| Курган, Кустанай | 200 |
| Екатеринбург, Челябинск, Пермь | 190 |
| Сыктывкар, Уфа, Актюбинск, Оренбург | 180 |
| Киров, Ижевск, Казань, Ульяновск | 170 |
| Самара, Уральск | 160 |
| Вологда, Кострома, Пенза, Саратов | 150 |
| Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль | 140 |
| Волгоград, Курск, Смоленск | 120 |
| Псков, Астрахань | 110 |
| Белгород, Курск, Калининград | 100 |
| Ростов | 90 |
| Краснодар | 80 |
| Нальчик, Ставрополь | 60 |
Глубина промерзания грунта
Важно взять пробу грунта именно на дне ямы, так как на этом уровне будет проводиться прокладка канализационных труб. После чего образец почвы внимательно изучают визуально, растирают между ладоней, скатывают в жгут
Ком земли
Глинистый жгут
И оценивают результаты по таблице.
Способы определения грунтов
Если выяснилось, что грунт – глина или суглинки, следует знать, что эти категории почв относят к сильнопучинистым. В этом случае трубы нужно будет укладывать на песчаную «подушку» по аналогии с «плавающими» фундаментами. Песок выступит в роли амортизатора во время сезонных подвижек почвы и целостность подземной части канализационной системы не нарушится.
Пример траншеи с песчаной подушкой

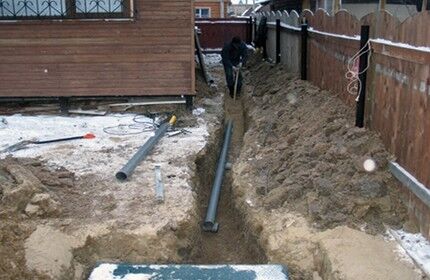

Пример прокладки канализационной трубы
После того как будет выяснена безопасная глубина прокладки трубопровода, решают вопрос с местоположением септика (фильтрационного колодца). Точка приема стоков должна быть разнесена с точкой водозабора не менее, чем на 15 м и располагаться не ближе 7 м от фундамента бани.
Расположение септика на участке
Особенности расположения сепика на участке
Основные элементы конструкции канализации в бане
Классическая реализация схемы канализации в бане своими руками предусматривает вывод стоков со всех предусмотренных помещений — санузла, душевой, парной и предбанника. При проектировании учитывается количество всех основных и дополнительных комнат, в которых возможно образование канализационных стоков.
Базовые рекомендации как правильно сделать канализацию в бане таковы:

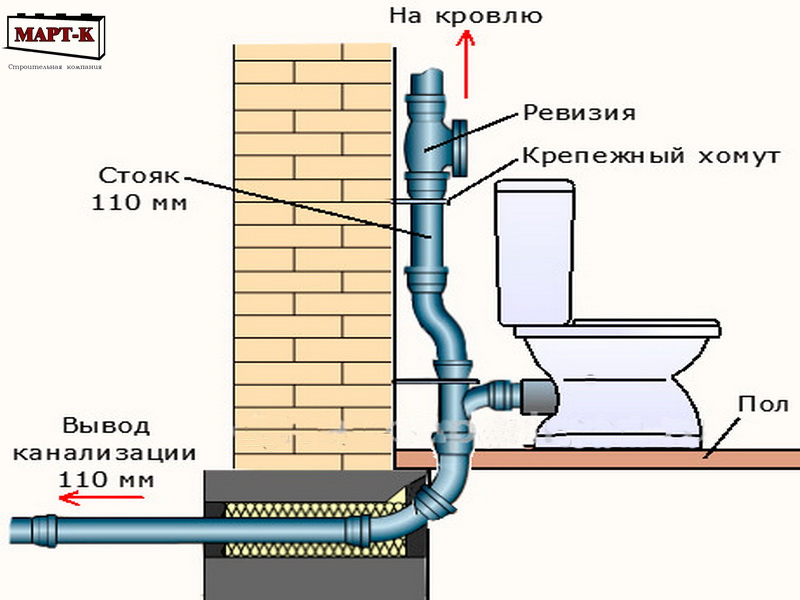

Сток в бане
- В каждой точке слива или в месте подключения сантехники обустраивается водяной затвор, чтобы канализационные запахи не могли проникнуть внутрь.
- При выборе материала для трубопровода учитывается высокая температура сбрасываемой жидкости, а потому предпочтителен термостойкий пластик.
- В местах соединения нескольких труб устраивают ревизионные колодцы, чтобы система в любой момент могла быть прочищена от засоров.
- Для каждого сливного отверстия должна быть предусмотрена защитная сетка, чтобы внутрь трубы не попадал мусор.
- Трубы не прокладываются вблизи нагревательных приборов.
Также регламентируется расположение сточного приямка относительно других бытовых объектов и его габариты. Так, приямок отдаляется от фундамента постройки на 500 мм, выполняется 50*50 см и глубиной — 70 см, а до дренажного колодца должно оставаться более 2,5 метров.
При устройстве канализации в бане возможно использование жб колец для создания дренажного колодца
Чтобы произвести монтаж сливного колодца, потребуются создать стены — это могут быть ж/б кольца, кирпичные конструкции или готовые пластиковые емкости. Котлован удаляется от бани на 3 метра минимум, и его глубина выполняется ниже точки промерзания грунта. Земельные работы включают в себя не только подготовку котлована, но и копку траншей для сливной трубы. Затем дно подготовленной ямы выкладывается щебнем, который будет играть роль природного фильтра. Его слой — в пределах 200-500 мм.
Для уложенных в траншеи труб предусматривают песчаную подушку высотой около 100 мм, а также щебневый или песчаный засыпной слой. К колодцу обязательно должна крепиться вентиляционная труба, выходящая на поверхность земли на 600 мм минимум. В перекрытии колодца также обязательно предусматривают люк, необходимый для прочистки колодца от сформировавшегося осадка.
Если реализуется своими руками схема канализации в бане, при которой предусмотрены санузлы, то на участке предусматривают и строительство септика. Он может представлять собой готовую пластиковую емкость или железобетонные кольца. Для легких пластиковых септиков обязательно крепление тросами к подготовленной бетонной площадке. Можно также засыпать легкий септик щебнем — так, чтобы предварительно наполненная вода превышала слой засыпки на 1/3
К септику может пристраиваться и дополнительный фильтрационный колодец — это особенно важно, если очищенная вода затем будет использоваться для технических нужд или полива
Инструкция по установке трубы
Как сделать трубу в бане? Достаточно просто, если руководствоваться следующей инструкцией:
- на первом этапе подготавливаются отверстия для прохождения трубопровода в потолке и крыше. Если дымоход проходит через балки, то необходима установка дополнительных поддерживающих элементов. Размеры отверстий зависят от диаметра применяемых труб. Каждый диаметр требуется увеличить на 250 – 350 мм.
Это расстояние необходимо для предотвращения возникновения пожаров (правила безопасного строительства дымоходов).
- в отверстие потолка вставляется и закрепляется переходник. Если используется не готовое приспособление для обустройства перехода, то вместо переходника на потолке закрепляется металлический лист. Свободное пространство заполняется выбранным теплоизолятором;
Обустройство прохода через потолок
- аналогичным образом обустраивается пространство перед проходом через кровлю;
- монтаж дымохода начинается с подсоединения труб к печи. Если дымоход проходит близко от стены, то она закрывается металлическим листом;
Стена закрывается металлическим листом
Высота трубопровода должна быть рассчитана таким образом, чтобы места стыков не совпадали с местами переходов через потолок и крышу.
- труба для печки в баню выводится на крышу;
Вывод дымохода через крышу
- место примыкания оборудуется фартуком, необходимым для достижения герметичности трубопровода по всей длине;
Схема установки фартука
- на последнем этапе наверх трубы одевается оголовок.
Места стыков труб герметизируются жароустойчивым материалом.
Трубу для бани можно установить самостоятельно. Главное – четко и правильно разработать проект (а лучше воспользоваться готовым или доверить данную работу специалистам), приобрести необходимые материалы и инструменты. Все работы необходимо проводить согласно правилам безопасности. Несоблюдение данных правил приведет к возможному пожару, что негативно сказывается на здоровье человека и может повредить имущество.
Требования к сточному водоотводу
- внутренняя канализация в бане, собирающая «серые» и «черные» стоки со всех приемников использованной воды, установленных во внутренних помещениях бани;
- наружная канализация, используемая для отвода сточных вод, их последующей очистки и утилизации.
К внутренней канализации в бане предъявляются следующие основные требования:
- пропускная способность водоприемников и трубопроводов должна обеспечивать полноценный отвод стоков из всех комнат;
- все детали и соединения должны обладать высокой механической прочностью и химической инертностью по отношению к воздействию пара, горячей воды, потовых выделений, фекальных стоков, моющих средств;
- ресурс безаварийной службы элементов должен превышать срок эксплуатации делаемой в бане канализации;
- сантехнические приборы, работающие в комплекте с приемниками стоков, должны оснащаться гидрозатворами в целях недопущения в баню неприятных запахов из канализации.
Наружная канализация банного комплекса частного дома должна отвечать следующим требованиям:
- обеспечение эффективного обеззараживания «серых» и «черных» водостоков;
- компактность коммуникаций и очистного оборудования;
- быть простой в обслуживании;
- быть адаптированной к имеющимся очистным системам на случай совместного использования в их составе.
На рис. ниже показан входящий в состав наружной канализации сливной колодец дренажного типа с фильтратом из щебня.
Сливной дренажный колодец
Пластиковый септик для бани
Пластиковые баки обычно изготавливаются из полиэтилена высокой плотности или композита полиэфирных смол, армированного стекловолокном. Такие емкости легкие, не подвержены коррозии и не вступают в реакцию с окружающей средой.
К сожалению, необходимо учитывать, что они не выдерживают больших нагрузок.
- Поэтому, если из-за глубины, на которую они должны быть, их необходимо засыпать толстым слоем земли, поверхность над водоемом следует дополнительно укрепить, уложив бетонную опорную плиту.
- Это решение также используется, когда из-за нехватки места септик необходимо расположить под парковочным местом для автомобиля.
Пластиковый бак нельзя ставить на слишком заболоченные участки, так как из-за слишком большой влажности грунта бак может выбить на поверхность.
Сливная яма
Еще один вариант — обычная сливная яма, однако устраивать такую канализацию можно на тех участках, где грунтовые воды на участке залегают достаточно глубоко. В противном случае сливная яма будет наполняться подземной водой и останется мало места для воды из бани.
Как правильно сделать сливную яму
Рассчитать объем воды, которая будет расходоваться за одну помывку, и на расстоянии три-четыре метра от здания вырыть котлован, размеры которого будут соответствовать приблизительному объему сточной воды. Сливную яму для небольшой бани обычно делают с высотой, шириной и глубиной 1 метр.
Если грунт песчаный, то боковые стороны ямы необходимо укрепить, в противном случае земля будет оседать, осыпаться и нарушать конструкцию. Стенки укрепляют досками или шифером, обкладывают кирпичами или устанавливают бетонные кольца, а в некоторых случаях используют шины. Можно даже залить цементом, предварительно сделав опалубку. Суглинок и песчаник можно не укреплять — вода будет спокойно просачиваться в грунт через стенки и дно ямы.
3 способа отвода стоков
- В грунт / речку / водоем. Вариант недопустим при использовании в бане химических веществ и средств бытовой химии.
- В септик (локальные очистные сооружения). Подходит для случаев, когда сооружение находится рядом с дачей / загородным домом. Но возникает проблема: учет дополнительного объема стоков. В противном случае «лишняя вода» будет просто вымывать микроорганизмы.
- В центральную канализацию. Врезка доступна не во всех поселках под Москвой и в Московской области.
От чего зависит выбор локальных очистных сооружений?
Если нужен септик для бани и загородного дома / дачи, делают расчет на основе:
- характера постройки (как часто будет использоваться);
- типа грунта (чтобы не было риска «подмывания» фундамента с разрушением опор);
- расположения объекта (крупные населенные пункты или небольшие поселки);
- конструкции фундамента (ленточным и плитным необходим сбор в единый резервуар и отвод по трубе);
- количества стоков (с домашней канализацией или без нее), а также других характеристик.
Перед тем, как выбрать септик для бани, необходимо изучить условия эксплуатации будущей системы на конкретном участке. Производитель «Клен» предлагает линейку оборудования специально для использования на дачах или в загородных домах. В наличии 6 моделей: от бюджетной «3Н» до мощной и высокоэффективной «7Н». Септики «Клен» могут устанавливается как отдельно под баню, так и подключаться в «домовую» систему отвода.
Обустройство слива в парилках и моечных
- Фальшполы с проливными половицами. Используются в помещениях, где планируется поддержание высокой температуры.
- Плитка с уклоном и трапом. Устанавливается в моечных.
- Не протекающие полы. Жидкость остается на полу, а затем сливается в накопительную емкость или в септик.
- Комбинированный вариант. Зависит от особенностей конкретного объекта (плитка + фальшполы или не протекающие полы + фальш).
Для слива воды используют 3 схемы:
- в подпол (если позволяет конструкция строения);
- в накопительную емкость или в септик (для откачивания и переработки бактериями);
- в центральную канализацию.
Первый вариант используется при сооружении небольших бань на дачах и на загородных участках. Затраты на обустройство минимальные: песчаная подушка, отвод.
Для полноценных теплых построек требуется канализация для бани с септиком. Отвод стоков осуществляется через специальную «оранжевую» трубу.
Чтобы минимизировать запахи в парилке или моченом отделении, используют сливные трапы или водяное колено.
Правила вывода стоков из бани в септик
Система слива оборудуется стандартными ПВХ-трубами диаметром 50-110 мм;
- разводка внутри помещений осуществляется стандартными «серыми» трубами;
- прокладка наружных коммуникаций осуществляется оранжевыми ПВХ;
- диаметр выходной трубы – минимум 110 мм
- обустройство вентиляции необходимо для защиты от перепадов давления;
В линейке производителя «Клен» представлены модели, которые:
- прослужат до 50 лет;
- сделаны из прочного полипропилена толщиной 5-8 мм;
- рассчитаны на эксплуатацию в климатических условиях Москвы и Московской области;
- обеспечивают очищение до 90%;
- устанавливаются за 1 день (не нужно тратить деньги на вызов специалистов);
- требуют откачивания 1 раз в 2-3 года (но сроки зависят от режима эксплуатации);
- подходят для дач с сезонным проживанием и для загородных коттеджей с постоянным пребыванием;
- не требуют консервации.
Если нужно было найти эффективный, но дешевый септик для бани с туалетом без откачки, стоит попробовать «Клен». Для дачного участка достаточно бюджетной модификации «3Н». Для комфортного проживания большой семьи за городом стоит взять «5» / «5Н» или «6Н». Если необходима мощная система (под баню + загородный дом с несколькими туалетами и большим количеством бытовой техники), рекомендуют «7Н».
Установка смотровых колодцев
Задача таких колодцев — обеспечить доступ к трубе в местах возможного ее засорения (поворот, разветвление).

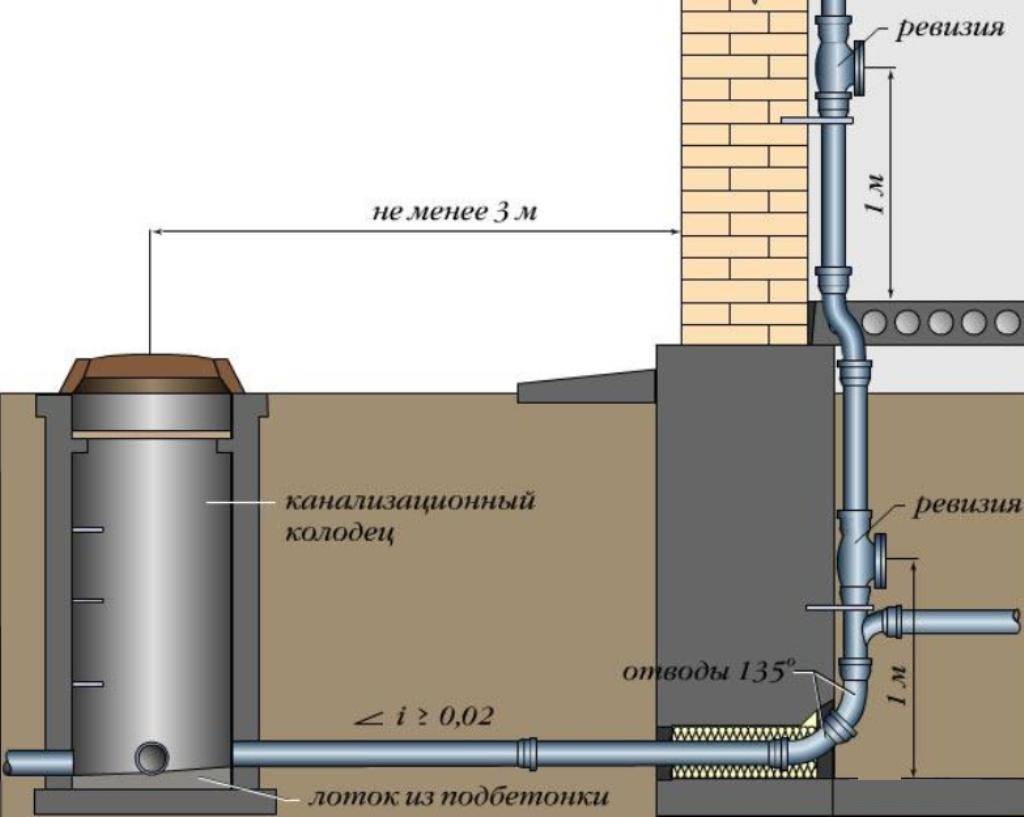

Пример размещения колодца смотрового типа
Для канализационной системы для бани нет смысла делать смотровые колодцы большого диаметра. Как показывает практика, вполне достаточно одного метра. Ограничений по материалам нет, единственное требование к ним – обеспечение гидроизоляции.
Можно купить готовые пластиковые конструкции, цена на них относительно невысокая, а широкий ассортимент подобной продукции позволяет подобрать конструкцию практически под любую конфигурацию канализационной системы.
Колодец необходимо обеспечить надежной термоизоляцией, чтобы труба не замерзла зимой. Установка смотровых колодцев производится по тому же принципу, как дренажных колодцев и септиков.
В статье мы рассмотрели основные моменты, на которые следует обращать внимание, когда обустраивается канализация в бане, как видите устройство данной системы не представляет сложностей. Тем, кто владеет небольшими строительными навыками и имеет свободное время, не составит труда как подвести канализацию, так и обеспечить водоснабжение бани
Если вы сомневаетесь в своих силах, то такую работу лучше перепоручить специалистам, но стоимость проекта в таком случае существенно возрастет.
Вид канализационной системы
К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.
Согласно нормам 30-02-97 сбор и отработку стоков из бани и душа необходимо осуществлять с помощью очистных и фильтровальных сооружений, в которых предусмотрена песчано-гравийная отсыпка
Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.
По типу действия независимые системы подразделяются на два вида:
- Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.
- Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.
Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.
При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.
Согласно пункту 18.2 СНиПа 2.04.01-85 уклон канализации в зависимости от диаметра используемых труб должен составлять порядка 15 миллиметров на каждый погонный метр
Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.
Схема обустройства напорной независимой канализации с подключением насосного оборудования в подвале здания, когда септик расположен выше трубы, выходящей из постройки
Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.
Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.
Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы
