Самостоятельная установка спутниковой антенны: крепление, подключение, юстировка

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

  1. Брать азимут можно одним взглядом, не шевеля компас.
  2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
  3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
Включаем режим поиска сигнала.
Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания»

Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Дополнительные каналы приема

Подключаем к ресиверу следующий конвертор

В меню выставляем его параметры.
НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что нужно, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Подбор конвертора

Другой этап – подбор конвертора. Конвертор – это та самая «головка», которая превращает сигнал от спутника, прекрасно «пробивающий» атмосферу, в сигнал для ресивера, который простая электроника может обрабатывать без больших трудностей.

Конверторы бывают трех видов: с круговой поляризацией, с переключаемой H-V и с фиксированной. Первые – наименее чувствительные, но могут принимать любой сигнал. Последние – наиболее уязвимые, однако для приема сигналов с различной поляризацией их нужно поворачивать на 90 градусов. В традиционных условиях приема лучше применять конвертор круговой или переключаемый.

Чувствительность, уровень своих шумов и стабильность частоты гетеродина (от них значительно зависит уровень и качество сигнала), а еще безопасность конвертора от погодных воздействий (он ведь с наружной стороны) сильно меняются от модели к модели и от изготовителя к изготовителю. Определенную модель, которая подходит по стоимости, лучше подбирать по советам торгового представителя антенны и впечатлениям опытных абонентов.

Точная настройка спутниковой антенны

Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.

Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.

Важно. Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird — слева

Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.

Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю  порядок

— Amos — 1 LNB

— Astra (Sirius) — 2 LNB

— Hotbird — 3 LNB

—  Ресивер

Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).

Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем  нужный спутник (меню — инсталляция ) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек

После проделанной процедуры для нужных спутников  можно считать настройку антенны завершенной.

При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.

Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).

Настройка прямофокусной спутнтниковой антенны

Нюансы настройки

Во время монтажа спутниковой антенны важно знать некоторые моменты, которые позволят сделать процедуру максимально эффективной и безопасной.

Установка тарелки всегда связана с электричеством, поэтому если есть малейшие сомнения в собственных навыках, лучше позвать специалистов компании-провайдера.

На этапе ориентирования антенны можно воспользоваться дополнительной помощью, например, скачать приложение наподобие Satellite Antenna Alignment. После включения GPS оно автоматически включает камеру и указывает правильный азимут, по которому лучше всего будет приниматься сигнал со спутника.

Расположение конвертора – важная часть монтажа «тарелки». Если он размещен не по центру, куда направляются отраженные радиоволны, сигнал будет плохого качества. На штанге-держателе этого элемента антенны есть продольное углубление. Ослабив крепление болта и гайки, которыми конвертер закреплен, перемещайте его вдоль отверстия, совершая регулирование по отношению к тарелке. При этом наблюдайте за сигналом связи на приемнике. Когда оптимальное размещение выбрано, буден наблюдается максимальный уровень сигнала. После этого остается закрепить конвертер окончательно.

Если вам не удалось найти каналы в автоматическом режиме, или случился технический сбой, искать придется вручную. Для этого нужно:

  1. Открыть раздел меню с настройками.
  2. Найти в появившемся списке пункт «Спутник», зайти в него и выбрать устройство, которое необходимо настроить.
  3. Перейти на вкладку diseqc, в которой выбрать номер, соответствующий избранному перед этим спутнику. Так конкретное устройство присоединяется к нужному порту переключателя.
  4. Перечисленную схему применить ко всем остальным спутникам, затем выйти из меню, нажав Exit и закрепить проделанную работу нажатием на кнопку «ОК».

Если вы «потеряли» канал из-за его перехода на другую частоту, нужно использовать другую схему:

  1. Обычно незадолго до «переезда» на экране появляется сообщение с новыми параметрами, которые нужно записать.
  2. Выполнить пункты 1, 2 инструкции по ручному поиску телеканалов.
  3. Нажать на желтую кнопку пульта и попасть в меню, где можно изменить частоту вещания канала.
  4. Щелкнуть на зеленую кнопку пульта и ввести нужные параметры;
  5. Нажать на алую кнопку ПДУ и ОК, запустив поиск по введенной частоте.
  6. Закончив поиск, выйти из меню, предварительно нажав ОК для подтверждения частоты найденного телеканала.

Может показаться, что установка спутникового телевидения своими силами – трудоемкий и сложный процесс. Но таким он является лишь на первый взгляд. При наличии базовых технических навыков и после тщательного изучения инструкции окажется, что такое ТВ вполне реально установить и настроить без помощи провайдера. Приятного просмотра!

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

  • зданиям;
  • деревьям;
  • рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.


Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Спутниковое ТВ – дома

Однако, даже если вы и не большой любитель делать все , после бури или шквального снегопада антенну, возможно, придется переюстировать. Поэтому далее будет описана и процедура юстировки. Но прежде чем юстировать, антенну с оборудованием нужно выбрать, приобрести и установить.

Что и как будем смотреть?

В справочных руководствах указаны места стояния и параметры сигнала всех стационарных вещательных спутников. Но в конкретном населенном пункте условия их приема могут существенно меняться. Обычный пригорок, особенно в северных районах, может сделать невидимым спутник, который вообще-то сюда хорошо светит.

Поэтому при покупке антенны проконсультируйтесь с продавцом, какие спутники у вас хорошо принимаются, выберите три (на одну антенну можно принимать до 3-4 спутников), и запишите параметры их сигналов:

  • Несущие частоты передатчиков спутников. К примеру, для одного из самых популярных спутников – Sirius – она будет 11,766 GHz; все спутники вещают в т. наз. Q-диапазоне со средней частотой в области около 10 GHz. Но не пытайтесь «ловить» частоту спутника – не 20-е годы на дворе, и даже не 60-е.
  • Плоскости поляризации сигналов. На одной и той же частоте можно передавать без взаимных помех два сигнала с взаимно-перпендикулярно направленными векторами электромагнитного поля. Направлением поляризации считают направление электрического вектора. Поляризация может быть горизонтальной «H», или вертикальной «V».
  • Скорости передачи данных. Спутниковое вещание – цифровое, по технологии SR (Single Root). Пример обозначения скорости: 27 500 SR или просто 27 500. Цифры означают, сколько кадров (пакетов) в секунду проходит по каналу связи. Только не путайте с телекадром: здесь кадр – определенным образом организованный пакет данных.
  • Частоты гетеродина конвертора для выбранных спутников. Они лежат в том же Q-диапазоне, но отличаются от несущей на значение промежуточной частоты, которая пойдет на ресивер. К примеру, при несущей 11,766 GHz и частоте гетеродина 10 750 kHz (10,750 GHz) частота приема ресивера будет 1016 kHz (1,016 GHz). Вот почему частоты не «ловят», как прежде ловили радиолюбители: чем ближе мы подбираемся к телевизору, тем больше сказывается погрешность установки частоты.

Родительский контроль

Не менее полезной окажется функция родительского контроля, ограничивающая доступ к отдельным телеканалам. Чтобы установить ограничения, потребуется:

  • найти в настройках телевидения раздел «родительский контроль»;
  • открыть параметры опции, нажав Ok и введя пин-код (0000);
  • выбрать требуемые возрастные ограничения, установив нужный возраст (обычно вписывается 18);
  • подтвердить выбор;
  • далее следует найти в меню раздел изменения пин-кода и создать новую комбинацию, чтобы сделанные настройки не удалось поменять.

Важно отнестись к последнему пункту особенно осторожно, чтобы не столкнуться позднее с трудностями. Новый пин-код лучше записать на отдельный лист, чтобы можно было свободно менять настройки, не теряя доступ к управлению оборудованием и телевидением. Если новые цифры будут потеряны или забыты, исправить проблему будет непросто, потому следует устанавливать простые комбинации, например 2021 (год подключения)

Если новые цифры будут потеряны или забыты, исправить проблему будет непросто, потому следует устанавливать простые комбинации, например 2021 (год подключения).

Регулировка углов поворота антенны и конвертера

Настройка должна начинаться с центральной головки. При этом плита должна быть выставлена ​​с небольшим возвышением над горизонтом. Затем нужно включить тюнер, выбрать спутник в центральном конвертере и начать искать сигнал с головы. Для этого просто опустите и поверните саму антенну.

Качество сигнала будет отображаться на экране телевизора в процентах. Они должны быть как можно больше — порядка 68-80%. Для этого пластину нужно медленно вращать в разные стороны. Не закрывая зеркало. Найдя идеальное место, антенну необходимо отремонтировать.

Если антенна выровнена по горизонтали и вертикали правильно, нужно приступить к настройке центрального преобразователя. Для этого его следует медленно скользить в ту или иную сторону, тем самым повышая качество сигнала на несколько процентов.

Угол поворота дополнительных головок регулируется независимо от центральной. Их направление может быть совершенно разным, в зависимости от того, где находится спутник, сигнал которого они захватывают.

Прибор для настройки спутниковой антенны

Для облегчения процесса регулировки углов поворота антенны и преобразователя можно использовать специальный прибор китайского производства. Есть несколько моделей таких устройств. Самым популярным из них является DirecTV Satfinder Find Meter LNB Dish.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

  • в углу оконной рамы;
  • в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

  • срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
  • аккуратное загибание проволоки на оболочку;
  • снятие изоляции с центральной жилы, выступающей от экрана на 2 мм>;
  • накручивание F-коннектора;
  • укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

  1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
  2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Как выполнить укладку электрического теплого пола под плитку?

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

  • подсоединение кабелей к головкам;
  • заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

  1. Зачистить оба конца медной проволоки.
  2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Приобретение оборудования

Прежде, чем установить и настроить спутниковое оборудование, его необходимо приобрести. Нужно отправиться в специализированный магазин за следующими элементами для сборки:

  1. «Тарелка» (антенна). Она «соберёт» сигнал со спутника, сконцентрирует и отразит его в конвертер. Рекомендуемый диаметр — более 90 см.
  2. Конвертер (головка). Подхватит сигнал, попавший в антенну, и, после конвертации, передаст его в ресивер. Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого можно найти данный параметр.
  3. Ресивер (tv-тюнер). Примет сигнал от конвертера, затем произведёт его декодировку («переведёт» на язык телевизора) и передаст в конечный пункт — телевизор. Настройка этого прибора не требует специальных знаний.
  4. Кронштейн («нога»). Обеспечит надёжное крепление антенны на стене (или крыше) дома. Кроме того, позволит оперативно вращать тарелку в двух плоскостях (для поиска сигнала). Позаботьтесь о достаточном выносе тарелки от дома, чтобы при вращении она не задевала стену. В общем, установка антенны без кронштейна невозможна.
  5. Кабель (коаксиальный). Выполняет роль проводника сигнала, соединяя конвертер с ресивером (тюнером).
  6. DiSEq. Мастера называют его просто «дисек». Будет необходим, если вы надумаете принимать сигнал сразу с нескольких спутников. В этом случае поможет объединить группу конвертеров в общий кабель.
  7. «F-ки». Без них невозможно соединить кабель с каждым звеном цепи «антенна — ресивер». Понадобится 8 шт. (для перестраховки — 10).
  8. Кабель для подключения ресивера к телевизору. Может быть: композитный (тюльпан), SCART, либо HDMI (для наивысшего качества). Необходимо самостоятельно проверить, какой кабель подойдёт в вашем случае.

Все вышеперечисленные устройства и приборы можно приобрести в комплекте спутникового телевидения, который уже собран профессионалами. Его можно собрать и самому — в этом случае вы будете уверены в качестве и надёжности каждого элемента системы.

Очередность монтажа спутниковой антенны относительно угла места

Установка спутниковой антенны собственными силами: материалы для установки

  1. накидные гаечные ключи на 10 (используются при собирании антенны, и еще для фиксирования тарелки по углу места);
  2. рожковый ключ на 10 (применяется при собирании);
  3. ключ на 13, Г-образный торцевой (применяется во время установки антенны по азимуту);
  4. разводной ключ (применяется, если тарелка закрепляется на анкерные болты);
  5. отвертка крестовая;
  6. пассатижи (используются при обрезке коаксиального кабеля, и еще хомутов из пластика);
  7. перфаратор SDS-plus (применяется когда происходит сверление отверстий для крепления в стене);
  8. буры для перфоратора d=12 мм, длина ? от 120 до 180 мм;
  9. удлинитель;
  10. ремонтный магнитный уровень;
  11. маленький телевизор с низкочастотным входом (применяется на случай, когда нет рядом сатфаиндеров Openbox SF-10, SF-20 или SF-30);
  12. спутниковый ресивер;
  13. изоляционная лента;
  14. хомуты из ПВХ (применяют при крепеже кабеля);
  15. 40 см пластиковой гофрированной трубы d=10 мм (применяется при организации защиты кабеля от перетирания на спуске с крыши);
  16. винты с головкой под ключ (6 шт.) на 13 с дюбелями из пластика, длина ? 60-80 мм;
  17. толстые и широкие железные шайбы d=30/50 мм – порядка 4-8 шт. (используются при выравнивании).

Собрать спутниковую тарелку можно по правилам — правила установки прилагаются к каждому изделию.

Шаг 4 — Закрепление опоры

Зафиксировать спайдерный крепеж. Подбор элементов крепления (анкеров, гаек, саморезов) должен быть построен на возможной ветровой нагрузке и материале стен, на которую выполняется установка.

Шаг 5 — Отмечаем крепление к телу опоры

Установить конвертеры в держателе в положении разъемом вниз: атмосферная влага после того как произошла установка не должна попадать вовнутрь конвертеров.

Шаг 6 — Закрепляем спайдерный крепеж к тарелке

Подсоединить провод к конвертерам применяя F-разъёмы.

Процесс установки F-разъемов

Снимают верхнюю кабельную изоляцию приблизительно на 15 мм. Главное при этом не повредить экранирующую оплетку.

Шаг 7 — Снимаем верхнюю кабельную изоляцию

Экранирующую оплетку располагают вдоль кабеля.

Шаг 8 — Располагаем вдоль кабеля экранирующую оплетку

Фольгу располагают вдоль экранирующей оплетки. Снимают слой внутренней изоляции приблизительно на 10 мм.

Шаг 9 — Снимаем слой внутренней изоляции

Разъем накручивают до конца. Центральный проводник не должен поддерживать разъем более чем на 2 мм. Если его длина превосходит 2 мм, избытки откусывают. Загерметизировать F-разъемное сочетание. В первую очередь сделать герметизацию изолентой в 2 слоя по всей длине. Сверху ленты наносят слой герметика (лучше применять силикон).

Шаг 10 — Накручиваем на провод разъем (до конца)

Закрепить провод к дуге держателя конвертера тарелки с помощью хомутов из пластика или изоленты.

Шаг 11 — Установить конвертеры в держателе в положении разъемом вниз: атмосферная влага после того как произошла установка не должна попадать вовнутрь конвертеров

Шаг 12 — Крепим конвертеры на тарелке

Шаг 13 — Вид смонтированной антенны без провода и конвертора

Антенну установить на спайдерный крепеж. Натянуть регулировочные гайки, чтобы после того как произошла установка было возможно ее переместить с маленьким усилием по горизонтали и вертикали.

Шаг 14 — Установить спайдерный крепеж на поверхность стены

Если калибровка тарелки относительно положения спутника в ваши планы не входила, можно поставить антенну с мотоподвесом, выполняющим подстройку под размещение спутника автоматично.

Шаг 15 — Подсоединить провод к конвертерам применяя F-разъёмы

Шаг 16 — Антенну установить на спайдерный крепеж. Натянуть регулировочные гайки, чтобы после того как произошла установка было возможно переместить антенну с маленьким усилием по горизонтали и вертикали. Проверяем фиксацию крепления опоры к тарелке. Около антенны нужно оставить запас кабеля длиной в 1 м, закрепив его на кронштейне Провод закрепляют к спайдерному крепежу, применяя хомуты из ПВХ или изоленту.

Шаг 17 — Установка кабеля на антенну

Установка и настройка спутниковой антенны МТС

Понадобится вскрыть установочный пакет, и вытащить из коробки все детали. Там же должна быть и инструкция по сборке, паспорт с техническими характеристиками. Благодаря этим документам можно легко собрать антенну.

Как собрать антенну

Однако некоторые пользователи предпочитают собрать антенну вручную, не приобретая комплект от провайдера, где есть уже все необходимые детали. Для этого нужно купить следующие запчасти, инструменты и оборудование:

  • Приставку или модуль. Если устройств несколько, то понадобится столько же гаджетов;
  • Спутниковая антенна;
  • Кронштейн;
  • Конвертер с нужным количеством выходом (для каждого устройства);
  • Коаксиальный кабель;
  • F-разъем;
  • Набор ключей и отверток.

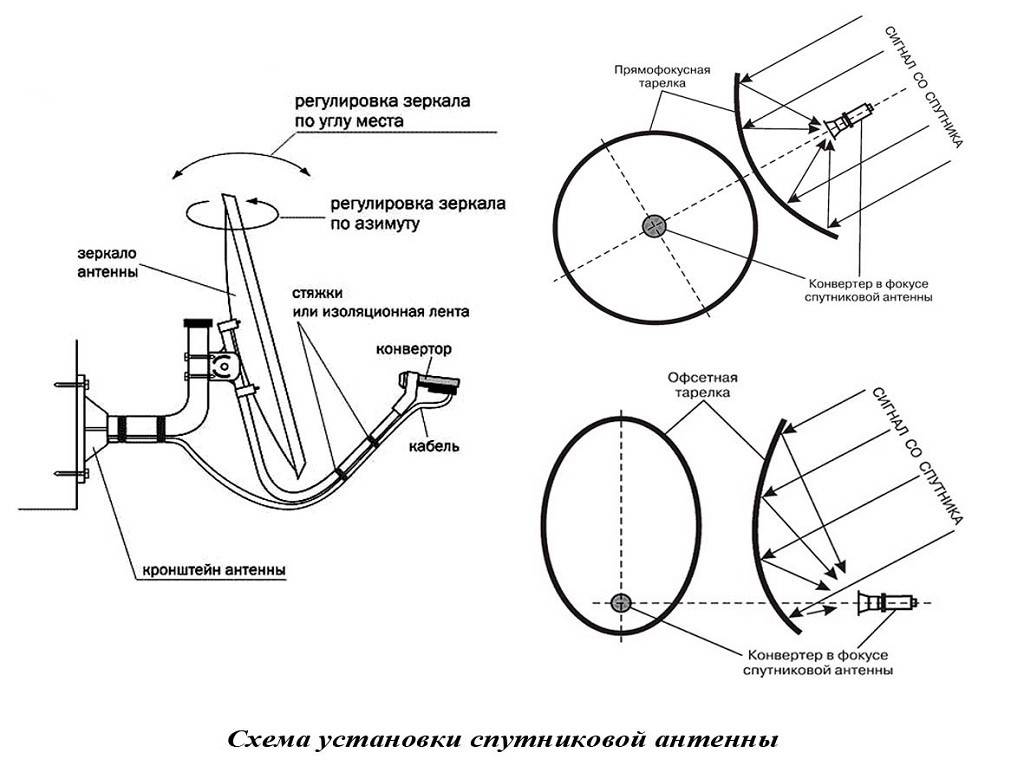

Схема сборки и инструкция

  1. Кронштейн крепится к антенне, надежность конструкции обеспечивается благодаря крепко затянутым гайкам.
  2. Более крупный и массивный кронштейн располагается в обратную сторону от антенны, поскольку на нем будет держаться вся конструкция, прикрепленная к стене.
  3. Также необходимо установить конвертер к опоре так, чтобы он был лицевой стороной по направлению к зеркалу.
  4. К антенному кабелю прикрепите F-разъем так, чтобы он плотно прилегал к оплетке.
  5. Вставьте антенный кабель в разъем конвертера и заизолируйте место, где он будет входить.
  6. Протяните кабель к ТВ и подключите его к приставке.
  7. Вставьте в приставку смарт-карту МТС ТВ. Если вы выбрали Интерактивное ТВ МТС, также вставьте SIM-карту в соответствующий разъем.
  8. Осталось подключить приставку к телевизору кабелем HDMI и включить ее в сеть.

Для удобства пользователей ниже представлено видео, где подробно описывается процесс сборки спутниковой антенны:

Как прикрепить к стене

После того как устройство будет собрано, пользователь сможет установить ее на стену дома.

Для точности можно использовать карандаш, прислонить кронштейн к поверхности, а затем обвести будущие отверстия. Для крепления используются дюбеля. Необходимо туго затягивать гайки, чтобы конструкция не пострадала во время ветра и дождя. Необязательно устанавливать антенну высоко, главное, чтобы устройство было направлено вверх и не болталось.

Как настроить углы поворота антенны и конвертера

На официальном сайте пользователь имеет возможность узнать азимут, а также направление относительно его места жительства, которое обеспечит качественный сигнал. Уровень передачи сигнала на конвертере должен быть больше 65%, иначе будут помехи при трансляции.

Ниже представлена видеоинструкция по настройке антенны. Мастер подробно рассказывает об установке спутниковой антенны, разбирает ошибки клиента. Видео будет познавательно не только для настройки, но и правильного крепления устройства.

Как проверить сигнал

Отследить сигнал можно при помощи включенного телевизора (предварительно понадобится настройка приставки или модуля). Либо понадобится скачать приложения, которые помогают проверить уровень сигнала.

Можно скачать в Гугл Плей или Эппл Стор программное обеспечение «SatFinder».

Потребуется выбрать спутник, который производит вещание – ABS2. Далее следует нажать на значок лупы, и обозначить свое местоположение. Программное обеспечение загрузит данные (для этого нужно подключиться к мобильному интернету или вай-фай), после чего красной линией обозначит верное направление антенны. При повороте качество сигнала улучшится.

Как вариант пользователь может использовать программу на официальном сайте провайдера, разработанную для подобных случаев.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
