Размер и место применения изделий из ПВХ
Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.
Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ
безнапорных может быть:
- 50мм.
- 90мм.
- 110мм.
При этом пластиковые
трубы для канализации, размеры которых в длину колеблются в диапазоне от
0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.
ГОСТом Р 51613—2000
Отличия напорных трубопроводов от безнапорных
Отличия напорных трубопроводов будут значительными от указанных
параметров безнапорных систем. Так, например, число типоразмеров этих изделий
составляет 13 штук. При этом канализационные
трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.
Наличие такого выбора размеров на руку строительным
организациям. Однако, зачастую применяются следующие варианта диаметра трубы:
- 7,5 см. Изделие используется при проведении отводов в
ванных комнатах. - 10 и 11 см. Такие детали используются для проведения
наружного трубопровода и стояка. - 20 и 30 см. Изделия применяются для проведения сточной
системы в промышленных зданиях.

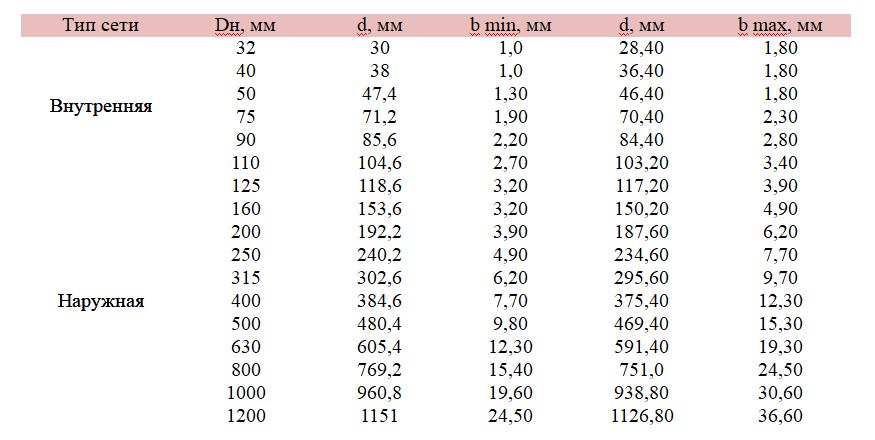

Диаметр труб — внутренней и наружной системы канализации
Ассортимент ПВХ изделий
Наиболее распространенные и затребованные размеры труб (в диаметре) – 110 мм. Такие изделия оптимально вписываются в экстерьер загородного дома, с ними легко и удобно работать, не имея специальных навыков обращения. Стандартный диапазон размеров согласно ГОСТ (в мм):
- в диаметре – 110-630 (другие стандартные размеры: 200, 250, 315, 400);
- толщина стенок – 3,2 -15;
- длина одной секции – от 0,25 до 6 метров.
Толщина стенок трубы ПВХ для наружной канализации зависит от типа ее конструкции. В соответствии стандарту ГОСТ проектируют и выпускают:
- однослойные – изготавливают путем стандартного отлива из не пластифицированного ПВХ;
- трехслойные – получают путем экструзии. Над мягким внутренним слоем располагается механически прочная гофрированная защита. Внутренняя составляющая данных труб – вспененный поливинилхлорид – обладает низким коэффициентом трения и способствует беспрепятственному прохождению жидкости. Конструкция таких изделий имеет небольшой вес даже при толщине стенок 15 мм.
Виды труб для напорной канализации Изделия из ПВХ с диаметром на 110 мм для оборудования парков и дачных участков выпускаются в желтом, оранжевом, “кирпичном” и сером цветах.
Дополнительные составляющие трубопроводов из поливинилхлорида
Для того, чтобы смонтировать наружные канализационные коммуникации из труб ПВХ, потребуются различные соединительные элементы. Правильно составленный инженерный план поможет вам определить правильное количество всех необходимых сегментов трубопровода, а также их размеры.

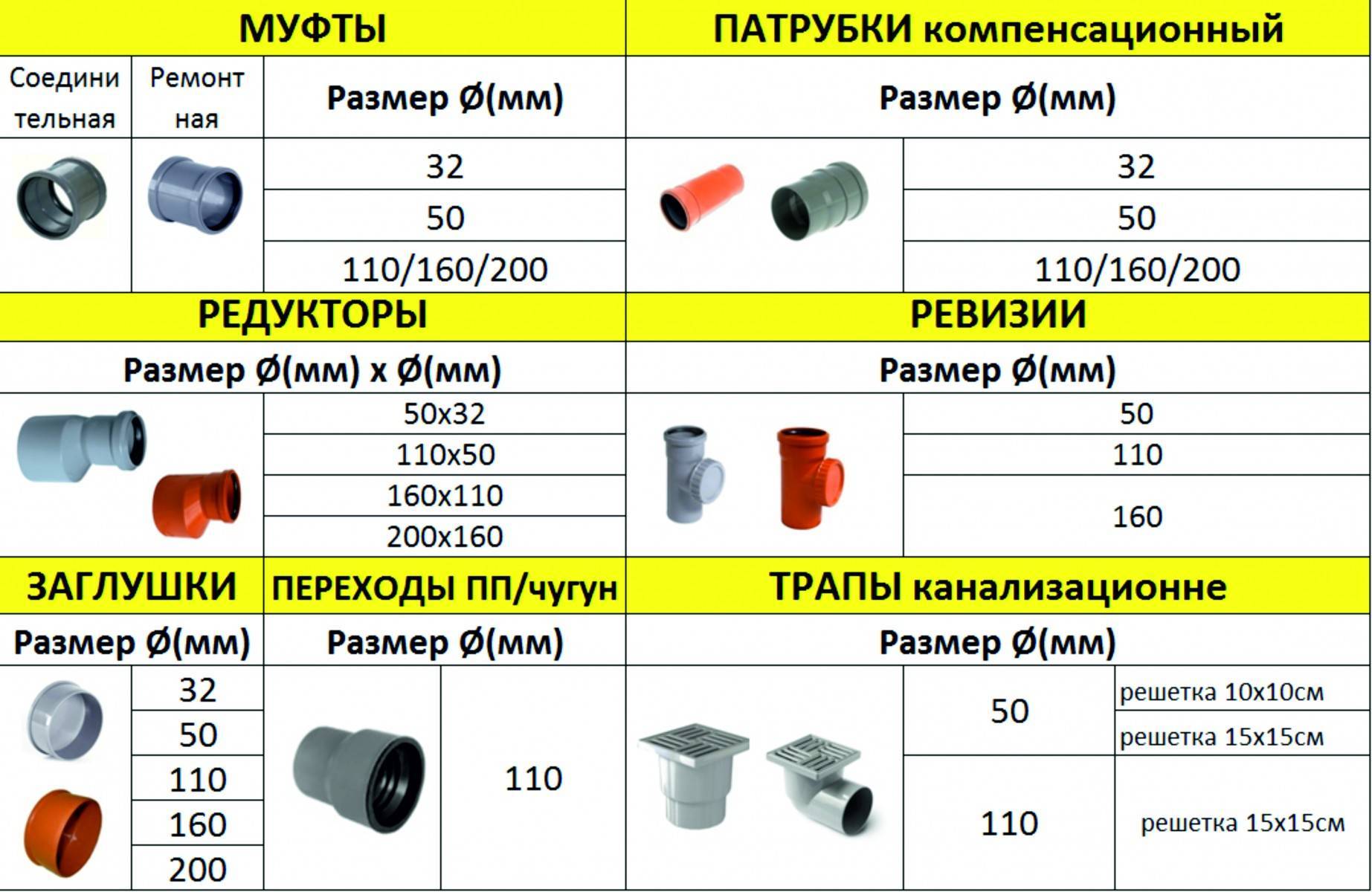

К трубам вам могут понадобиться следующие типы фитингов:
- соединительные муфты;
- отводы и ревизии;
- переход и разводка (тройники);
- редукции и обратные клапаны;
- заглушки трубопровода.
В комплект к трубам диаметром на 110 и пр. производители прикладывают резиновые уплотнители, которые должны обеспечить герметичность смонтированного трубопровода.
Фитинги для труб канализации (тройники, отводы, крестовины)
Пластиковые трубы укладывают в блоки, фиксируют с помощью деревянных брусков и металлической ленты. В таком виде их безопасно погружать и перевозить.
Как монтировать наружные канализационные системы из труб ПВХ на 110 мм?
Между собой отдельные сегменты соединяются с помощью раструбов. Здесь они фиксируются уплотнительными резиновыми кольцами или муфтами. Уплотнители также надеваются под фасонные элементы для герметизации.
Трубы с диаметром 110 мм легко укладываются вручную.
Выполняется это следующим образом:
- Наружные канализационные системы начинают прокладывать одновременно с возведением фундамента – здесь начинается отвод дождевой воды от основы дома.
- Для труб, которые будут находиться на поверхности (под слоем газона и пр.), выкапываются траншеи с небольшим уклоном (около 2см/м), в ров засыпают щебень, песок, при необходимости, укладывают утеплитель.
- Сегменты в местах соединения смазываются силиконовым герметиком; конец одного изделия вставляется в раструб другого под уплотнительное кольцо, и труба проворачивается до упора, если на изделия надеваются фитинги, то их размеры должны идеально совпадать.
- Готовый трубопровод тестируется – согласно ГОСТу, система должна выдерживать напор воды в 0,5 кПа, после этого его можно укладывать в траншею и засыпать песком, укрывать утеплителем и пр.
Характеристики ПВХ труб в системах наружной канализации
Различные виды полимерных коммуникаций отличаются по прочности, уровню эластичности, сроку эксплуатации. При выборе труб для наружной канализации из ПВХ эти параметры наиболее важны. Общие для всех разновидностей свойства:
- гладкие стенки;
- герметичность;
- устойчивость к агрессивным веществам.
Выбор делается с учетом условий эксплуатации. Чтобы обеспечить интенсивный водоотвод, трубы должны выдерживать высокое давление.
Трубы из поливинилхлорида
Свойства:
- высокая кольцевая жесткость;
- устойчивость при нагреве, под воздействием предельных температур отмечается удлинение не больше 5%;
- морозоустойчивость, изделия выдерживают температуру до -15°С;
- типоразмеры: 110-630 мм, распространенные варианты коммуникаций: 110, 160, 200, 250 мм.
Производятся трубы канализационные оранжевого цвета, они предназначены для наружной прокладки.
Трубы полипропиленовые ПП
Главные свойства изделий из данного материала:
- химическая стойкость к различным веществам щелочного и кислотного типа;
- широкий диапазон выдерживаемых температур транспортируемой жидкости: -10…+90°;
- экологичность;
- низкая шероховатость, что позволяет эксплуатировать коммуникации на протяжении длительного периода, просвет при этом не уменьшается;
- диаметр варьируется в пределах от 110 до 630 мм.
Полиэтиленовые гофрированные трубы для систем наружной канализации
Свойства:
- устойчивость к агрессивным средам, поэтому для отвода газообразных, кислотных, щелочных стоков часто применяются гофрированные коммуникации;
- высокая кольцевая жесткость позволяет производить монтаж на глубину до 15 м, что обусловлено наличием ребер;
- диапазон рабочих температур: -40…+60°С;
- низкая скорость износа;
- возможность монтажа на слабых грунтах, что обусловлено способностью к растяжению гофрированного канализационного изделия.
Особенности труб из поливинилхлорида разных цветов
Практически в каждом жилом или производственном объекте присутствует канализационная система. Рано или поздно может возникнуть вопрос, связанный с обновлением и заменой полимерных трубопроводов, и ни для кого не является тайной, что самостоятельная закупка материалов – дело не из простых
И тут важно понимать, что цветовая палитра канализационных труб зависит от области их применения
На сегодняшний день производители предлагают полимерные трубы разных цветов. Существование цветовых различий объясняется желанием изготовителей облегчить жизнь людям за счет унификации своей продукции, что упрощает процесс покупки необходимых материалов.
Рассмотрим основные назначения того или иного цвета:
- Серые, а также белые трубы предназначены для обслуживания внутренних канализационных сетей. Самый распространенный цвет. Не подходят для наружных канализационных сетей из-за своих технологических параметров.
- Материалом для производства труб черного цвета служит полиэтилен. Изделия данного цвета известны своей универсальностью. Но у них есть свой недостаток — прямые солнечные лучи их сильно нагревают.
- Дренажные отводы обычно сооружают из труб зеленого цвета.
- И наконец, рыжие канализационные трубы, отличающиеся повышенной жесткостью, используются для прокладки наружного трубопровода. На изделиях данного цвета мы остановимся поподробнее.
У рыжих канализационных труб ПВХ 110 или 160 миллиметров по сравнению с изделиями других цветов устойчивость к перепадам температур и агрессивным реагентам гораздо выше. То же самое можно сказать и об их прочности. При изготовлении этой продукции применяют полимеры, имеющие улучшенную структуру. Толщина стенок у этих труб почти вдвое больше, поэтому они столь надежны.
Рыжие трубопроводы способны выдержать высокое рабочее давление, что делает их незаменимыми при строительстве или ремонте наружной напорной системы водоотведения
Очень важно, что рыжий полимер прекрасно подходит для эксплуатации в зимний период, где он без проблем выдерживает любую нагрузку, как внутреннюю, так и внешнюю (атмосферное и грунтовое давление). К примеру, трубы ПВХ110 или ПВХ160 можно безопасно проложить в траншее глубиной в несколько метров
А вот зеленые или серые полимерные трубы на такой глубине относительно быстро трескаются и разрушаются. Низкие температуры со временем не влияют на прочность рыжих труб. Наоборот они отлично переносят низкую или очень высокую температуру.
Цена пластиковых труб для водопровода
На стоимость пластиковых труб для водопровода влияет множество факторов, но основными считаются следующие:
- Технология изготовления. Пластик является модифицированной пластмассой, которая производится из нефтепродуктов. Индивидуальные свойства материала появляются после введения в его состав особых веществ по специальным технологиям.
- Универсальность. Изделия, которые используются только в водопроводах для холодной воды, стоят гораздо дешевле, чем те, которые не боятся высокой температуры.
- Расстояние от места производства до потребителя. Трубопроводы имеют значительные габариты, поэтому стоимость перевозки также включена в цену.
- Качество изготовления. Большинство пластиковых труб соединяется пайкой, требующей большой точности изготовления трубопроводов и фитингов. Такие требования обеспечиваются только качественным дорогим оборудованием, которое есть у крупных компаний. Известные бренды гарантируют высокое качество своей продукции, поэтому цены у них всегда выше.
Цены пластиковых труб для водопровода в Украине:
| Материал трубы | Цена за 1 м, грн. |
| Полипропилен | 14-85 |
| Поливинилхлорид | 22-63 |
| Полиэтилен | 7,8-70 |
| Металлопластик | 13-50 |
Цены пластиковых труб для водопровода в России:
| Материал трубы | Цена за 1 м, руб. |
| Полипропилен | 25-130 |
| Поливинилхлорид | 50-60 |
| Полиэтилен | 30-120 |
| Металлопластик | 40-200 |
Как выбрать пластиковые трубы для водопровода — смотрите на видео:
Пластиковые трубы заполнили нишу в сфере создания водопроводных систем. Они более чем успешно завоевывают рынок, заменяя недолговечные и дорогостоящие металлические изделия. При правильном выборе заготовок и соблюдении технологии монтажа их не придется ремонтировать на протяжении всего гарантийного строка эксплуатации.
Устройство оснований под трубы
Для обеспечения целостности и устойчивости трубопроводов под ними устраиваются основания. Канализационные трубы укладываются или непосредственно на грунт, или на искусственное основание. Выбор основания под трубы производится в соответствии с ТКП 45-5.01-254–2012.
Тип основания под трубы принимается в зависимости:
- от несущей способности грунтов;
- гидрогеологических условий;
- размеров и материала труб;
- конструкций стыковых соединений;
- глубины укладки;
- транспортных нагрузок;
- местных условий и других факторов.
Грунты бывают сухие, скальные, водонасыщенные (болотистые, просадочные и т. д.).
В сухих грунтах трубы укладывают на естественное основание (выровненное и утрамбованное дно траншеи) при сопротивлении грунта, равном или более 0,15 МПа; при этом учитывается глубина прокладки трубопровода.
Удовлетворительными естественными основаниями могут быть среднеи крупнозернистые пески; супеси в сухом состоянии; мелкий и крупный гравий; песок, смешанный со щебнем или галькой; глины и тяжелые суглинки при отсутствии в их толще водоносных прослоек, а также скальные грунты.
Для труб диаметром 350–600 мм основание необходимо профилировать по форме трубы с углом охвата 90º (рисунок 7, а). При укладке труб в супесчаных, суглинистых и глинистых грунтах под трубами необходимо устраивать песчаную подушку (рисунок 7, б).
Рисунок 7 – Основания под трубопроводы: а – естественное профилированное; б – песчаная подушка
При укладке трубопроводов в грунтах с возможной неравномерной осадкой (свеженасыпные, мягкопластичные глинистые и суглинистые, пылеватые и др.) устраивается искусственное основание – бетонный стул на плите (рисунок 8, а).
В торфяных, илистых и подобных грунтах основание делается по специальному проекту, например, на железобетонных сваях – ростверках (рисунок 8, б).
Рисунок 8 – Основания под трубопроводы: а – монолитное бетонное; б – свайное; 1 – труба; 2 – песчаный грунт; 3 – бетонный стул; 4 – железобетонная плита; 5 – сваи
Основные достоинства и недостатки
Напорные водопроводные трубы ПВХ маловесные и реализуются по сравнительно невысокой стоимости. Они имеют раструб с уплотнительным кольцом, что позволяет получить герметичное соединение без применения дополнительного уплотнения. Для монтажа не требуются сварочные машины и сложные инструменты. Благодаря простоте монтаж может быть выполнен своими руками.
Поскольку напорные трубы не поддаются гниению и коррозии, поступающая по ним вода является чистой. Изделия из поливинилхлорида отличаются сниженной горючестью. Внутренняя поверхность ПВХ труб всегда свободная и чистая, так как не происходит скопления и отложения солей на их стенках. Такое свойство увеличивает эксплуатационный срок изделий.
Внутри трубопровода из ПВХ не скапливается грязь, поэтому питьевая вода всегда будет чистой
По ПВХ трубам можно транспортировать питьевую воду. Большое разнообразие элементов позволяет в случае необходимости устраивать криволинейную магистраль водопровода. Внутри таких труб не размножаются бактерии. На 1 см2 площади ПВХ трубы в 12 раз меньше бактерий, чем на подобном участке трубы из полиэтилена, и в 9 раз, чем на трубе из полипропилена. Поливинилхлоридные напорные трубы устойчивы к ультрафиолетовым лучам, что позволяет их использовать для наружных водопроводов.
Из недостатков ПВХ труб можно выделить невозможность применения в системах горячего водоснабжения либо отопления. Максимальная кратковременная температура нагрева для них составляет 65°, а оптимальная – 45 °С. Трубы требуют хорошего утепления при отрицательной температуре (меньше -10 °С).
Возможны сложности при состыковке ПВХ трубы с изделиями из других материалов.
Назначение труб ПВХ для канализации и их основные характеристики
Пластиковые трубы канализации имеют широкий спектр применения.
Изделия используют для создания таких инженерных сооружений:
- подземных трубопроводов;
- транспортировки технических жидкостей на предприятиях;
- дренажных каналов вокруг зданий;
- отвода стоков от потребителей в квартирах и офисах;
- внутридомовой и уличной канализации;
- вентиляционных каналов;
Трубы изготавливаются из хлористого винила, пластификаторов и красителей. Изделия выдерживают внешнее давление до 50 МПа, способны пропускать носители под давлением до 16 бар. Для соединения отдельных фрагментов на их концах имеются фасонные части, размеры фасонных частей обеспечивают создание магистрали из деталей, имеющих разный наружный диаметр.
Внутренняя и наружная
В зависимости от мест установки пластиковые системы стоков подразделяются на внутренние и внешние.
Внутренние магистрали собираются из изделий серого цвета. Прокладываются в шахтах, штробах, вдоль стен или полов. Диаметр варьируется в пределах 32-160 мм. Стандартный диаметр стояка канализации составляет 100 мм. Прогоны не рассчитаны на большую нагрузку и требуют аккуратного обращения.
Напорная и безнапорная
Безнапорные системы устанавливают в строениях, где предполагается сток жидкости самотеком. Внутренний диаметр сливной трубы домовой канализации варьируется в пределах 32-110 мм. Толщина стенок не превышает 3 мм. Примером безнапорных коммуникаций являются отводы от ванн, раковин, унитазов, когда все коммуникации выводятся в общий стояк.
Напорные системы предназначены для принудительной транспортировки органических и химических соединений. Толщина стенок изделий составляет 3-30 мм в зависимости от их диаметра. Соединение деталей осуществляется с помощью клея или сварки.
Гофрированная
Гофрированные трубы используются для соединения потребителей воды с горизонтальными отрезками. Гофры применяются для отвода стоков от унитазов, раковин, умывальников, стиральных и посудомоечных машин. Диаметр изделий варьируется в пределах 25-120 мм в зависимости от назначения и места прокладки магистрали.
Двухслойные изделия армируются стальной проволокой и имеют гладкую внутреннюю поверхность. Могут прокладываться непосредственно в грунте, так как рассчитаны на высокое механическое воздействие.
№8. Уклон внутренней канализационной трубы
Канализационный трубопровод можно поделить на два участка, вертикальный и горизонтальный. Вертикальный – это стояк, к которому подводятся все горизонтальные трубы, однако горизонтальными их можно назвать с натяжкой.
Канализационные трубы необходимо прокладывать под небольшим уклоном к стояку. Это необходимо для того, чтобы:
- стоки быстрее уходили в общую канализацию под действием гравитации;
- не происходило заиливание труб, которое возникает при застаивании стоков на участках без необходимого уклона;
- не возникало неприятных запахов и прорывов в результате заиливания.
Чем больше диаметр канализационной трубы, тем меньший уклон необходим:
- для внутренних канализационных труб диаметром 40 мм достаточно будет уклона 3,5 см на погонный метр;
- для труб диаметром 50 мм – 3 см;
- для труб 80 мм – 2 см;
- для труб 100 мм – 1,5 см.
При соблюдении данных значений обеспечивается оптимальная скорость движения стоков, 0,7-1 м/с.
Следует удерживаться от соблазна сделать уклон больше, чем требуется. Чем больше угол, тем быстрее стоки будут покидать квартиру. Это, вроде как, хорошо, но такая скорость несет с собой массу проблем:
- частицы нечистот, твердые остатки пищи и прочий мусор под воздействием высокой скорости потока остаются в трубе;
- происходит заиливание труб и полное их забивание. Срок службы такой системы в разы меньше той, что построена по всем правилам.
Уклон не должен превышать 15 см на 1 метр. Он формируется посредством креплений, на которых будет держаться труба, или же путем создания штроб в стене.
Завершая, отметим, что прорыв канализационных труб – это одна из наиболее неприятных аварий, которые могут случиться в квартире. Именно поэтому экономить на покупке труб и их монтаже не стоит.
Видео про стыковку трубопроводов канализации разного размера
Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который выбирается согласно правил СНиП 2.04.01-85 и 2.04.03-85 (эти документы вы можете посмотреть и скачать у меня абсолютно бесплатно ), а также длине коммуникационных трубопроводов.
Существует несколько позиций, которыми руководствуются домашние мастера:
- Сделать угол как можно более острым;
- Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
- Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.
На первый взгляд, излишне острый уклон канализационной трубы
поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.
Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.
Минимальный уклон или его отсутствие
– это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.
Совет от эксперта:
Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.
Какой материал используется для изготовления канализационных труб
Для начала следует более детально рассмотреть саму канализационную трубу. Разновидность используемого пластика играет важную роль, так как не каждый его вид способен придать необходимые характеристики готовой продукции. В процессе производства принято задействовать несколько видов полимеров, использование которых специальное или универсальное.
Полипропиленовые изделия
Когда речь заходит о многочисленных преимуществах пластиковых труб, которые используют для канализации, то зачастую речь идет именно о полипропиленовых изделиях. К главным достоинствам этого материала можно отнести:
- Низкий показатель теплопроводности основного материала. Это позволит избежать таких последствий, как конденсат и минимизировать дополнительные траты на качественные утеплители.
- Изделия крайне устойчивы к любым температурным перепадам. При воздействии низких или высоких температур полипропилен не потеряет своих показателей прочности. Это не приведет к деформации или снижению эксплуатационного срока канализационных труб. Что дает возможность использовать изделия для укладки наружной и внутренней части канализации.
- Материал крайне устойчив к любым типам коррозии. Полипропилен не будет вступать в реакцию с химическими веществами (даже агрессивными), это позволит также исключить и возможное засорение системы, так как внутренние стенки изделия всегда будут ровными и гладкими.
- Высокий эксплуатационный срок. Подобные изделия будут служить порядка полувека. В случае соблюдения всех эксплуатационных требований, этот показатель можно удвоить.
Поливинилхлоридные изделия
Изделия, изготовленные из этого материала, принято считать прочными и достаточно долговечными, при этом их стоимость более чем доступна по сравнению с теми же полипропиленовыми трубами. Однако здесь присутствует ряд существенных недостатков, которые делают этот материал недостаточно популярным для использования. К ним можно отнести сильную хрупкость изделий в условиях низкой температуры. Показатель огнестойкости также оставляет желать лучшего. При этом в процессе горения начнется активное выделение ядовитых для человеческого организма веществ.
Полиэтиленовые изделия
Для производства канализационных труб используется материал высокого давления, который придает изделиям необходимую устойчивость к химическим веществам, низкую теплопроводность и долговечность. При этом он способен выдержать столь высокий температурный режим, как, к примеру, полипропилен. Стоит отметить, что к ультрафиолетовым лучам и различным механическим повреждениям он также восприимчив. Любой вид трубы имеет достаточно несущественный вес, что позволяет избежать множества проблем в период проведения монтажных работ.
5.2. Прокладка выпусков и трубопроводов
5.2.1 Для прокладки самотечных трубопроводов следует использовать пластмассовые трубы на муфтовых или раструбных соединениях, чугунные или асбестоцементные трубы на муфтовых соединениях диаметром не менее 100 мм.
5.2.2 Трубопроводы следует укладывать на выровненное и утрамбованное основание из местного грунта. В скальных грунтах следует предусматривать укладку труб на слой утрамбованного песчаного грунта высотой не менее 150 мм, в илистых, торфянистых и других слабых грунтах – на искусственное основание. Трубопровод должен быть уложен с уклоном не менее 0,01 от дома.
5.2.3 В местах поворотов трубопровода должны быть устроены смотровые колодцы, круглые или квадратные в плане, с лотком и стенками из сплошного глиняного кирпича, монолитного бетона, сборных железобетонных колец или термопластов. При глубине колодцев до 0,8 м их диаметр или каждый размер в плане должен быть не менее 0,7 м, при большей глубине -1,0 м. Колодцы должны перекрываться люком с крышками.
5.2.4 При прокладке выпусков и трубопроводов выше глубины промерзания их следует утеплять. При этом следует обеспечить защиту изоляции от накопления в ней воды. Глубина заложения трубопроводов от поверхности земли до верха трубы в местах возможного проезда автотранспорта должна быть не менее 0,7 м, в других местах – 0,5 м.
5.2.5 При проектировании системы канализации необходимо полностью исключить возможность загрязнения сточными водами (из сооружений подземной фильтрации или из-за утечек трубопроводов) водоносных горизонтов, используемых для питьевого водоснабжения.
5.3.4. Системы с отведением очищенных сточных вод в грунт
5.3.4.1 В случаях, когда участок строительства имеет достаточные размеры и располагается на грунтах с фильтрующими свойствами, рекомендуется применять системы с отведением сточных вод в грунт. К грунтам с фильтрующими свойствами следует относить песчаные, супесчаные и легкие суглинистые грунты с коэффициентом фильтрации не менее 0,1 м/сут. В сельской местности отведение сточных вод в поглощающий грунт может быть использовано для сезонного подпочвенного орошения сельскохозяйственных культур, выращиваемых на участке.
5.3.4.2 Отведение сточных вод в грунт рекомендуется осуществлять:
в песчаных и супесчаных грунтах – через фильтрующий колодец или через поле подземной фильтрации после предварительной очистки в септиках; при этом уровень грунтовых вод при устройстве фильтрующих колодцев должен быть не выше 3 м от поверхности земли, а при устройстве полей подземной фильтрации – не выше 1,5 м от поверхности земли;
в суглинистых грунтах – с использованием фильтрующих кассет после предварительной очистки в септиках; при этом уровень грунтовых вод должен быть не выше 1,5 м от поверхности земли.
Виды пластмассовых труб для водопровода
Ассортимент труб из пластика представлен несколькими разновидностями. Каждый вид имеет свои отличия и преимущества.
Трубы из поливинилхлорида (ПВХ или PVC). Одни из первых видов труб, получивших широкое распространение в хозяйстве и промышленности. Обладают самой низкой стоимостью среди остальных водопроводных труб. Имеют достаточно эстетичный внешний вид, поэтому могут использоваться даже в открытых системах водоснабжения. Чаще всего монтаж пластиковых труб осуществляется сваркой или фитингами, а вот изделия из поливинилхлорида можно монтировать с помощью «холодного» способа. Для сварки применяется специальный сантехнический клей, а также манжеты из резины.
Трубы из ПВХ в целом устойчивы к климатическим изменениям, но лучше проявляют эксплуатационные качества в холодной среде. Для прокладки горячего водопровода в бытовых условиях ПВХ не рекомендуется, так как при нагревании до 50-60 градусах этот материал начинает плавиться. Больше подходит для горячей воды ХПВХ – хлорированный ПВХ. Трубы из ХПВХ неплохо проявляют себя даже в отопительных системах.
Трубы ПВХ подходят к использованию системах холодного водоснабжения
Трубы из полипропилена (PP). Лёгкие и прочные трубы, предназначенные не только для водоснабжения, но и для системы «теплых полов» и централизованного отопления. Одним из несущественных недостатков пластиковых полипропиленовых труб можно назвать их неспособность гнуться. Для изгибов и поворотов конструкции используются комплектующие материалы: уголки, тройники.
Полипропилен достаточно устойчив к температурным перепадам благодаря многослойной структуре. Трубы из ПП монтируются методом термической сварки, создающей очень плотный, практически монолитный стык. Это значит, что с использованием полипропиленовых труб невозможно сделать разборное соединение.
Трубы из полиэтилена (PE). Полиэтилен является очень эластичным материалом, поэтому его применяют для проведения водопровода даже на территориях с повышенной сейсмической активностью. Выпускаются такие виды полиэтиленовых труб: высокого давления (ПВД) и низкого давления (ПНД).
Полиэтиленовые трубы используются в качестве обсадных для скважин на дачных участках
Пластиковые трубы-ПВД применяется в магистральных трубопроводах, в качестве укладки обсадных труб для скважин. Из-за низкой плотности полиэтилена высокого давления такие виды труб не используются в быту.
Трубы ПНД, как правило, имеют черный цвет (могут встречаться модели с маркировочными полосками синего цвета). Черные пластиковые водопроводные трубы рекомендуются для проведения питьевого водоснабжения. Полиэтилен низкого давления становится мягким под воздействием горячей воды. Во избежание разрывов сети использовать такие трубы для отопительных систем и горячего водопровода не рекомендуется.
Монтаж труб пластиковых черных для водопровода имеет несколько особенностей. Не рекомендуется проводить ремонтные работы при температуре менее +5 градусов, так как полиэтилен теряет гибкость при низких температурах. Если необходимо осуществить монтаж полиэтиленовых труб в зимнее время, применяется изоляция. Монтаж полиэтиленового трубопровода может быть проведён способом электросварки и с помощью обжимных (компрессионных) фитингов.
Трубы из сшитого полиэтилена (PEX). Намного лучше подходят в качестве трубопровода для горячей воды, чем пластмассовые трубы из ПНД. Производство труб из сшитого полиэтилена происходит под давлением, в результате чего свойства материала улучшаются. Их монтаж возможен при помощи соединительных деталей – фитингов. Для снижения вероятности попадания внутрь труб кислорода, при их укладке рекомендуется создавать дополнительное покрытие диффузионным барьером.
Трубы-PEX устойчивы к высоким температурам, поэтому используются в системах горячего водоснабжения отопления
Трубы из металлопластика (PEX-AL-PEX). Имеют многослойную структуру. Производятся на основе сшитого полиэтилена, внутри труб располагается слой алюминиевой (реже – медной) фольги. Основной способностью, отличающей металлопластиковые трубы от других пластмассовых моделей, является возможность сохранения формы при сгибе. Они также выдерживают высокие температуры и атмосферное давление, но могут расширяться при тепловых колебаниях. При прохождении по металлопластиковым трубам горячей воды наблюдается их незначительная деформация.
