Как подобрать комплектующие для гипсокартона

Как подобрать комплектующие для гипсокартона

Подвесы необходимы для соединения потолка и профиля. По типу они бывают прямыми и анкерными. Прямой вид используют при соединении стоечного профиля и подвесного потолка.

Деталь крепят непосредственно на потолок. Анкерный подвес для ГКЛ используют в тех случаях, когда элемент прямого типа имеет недостаточную длину.

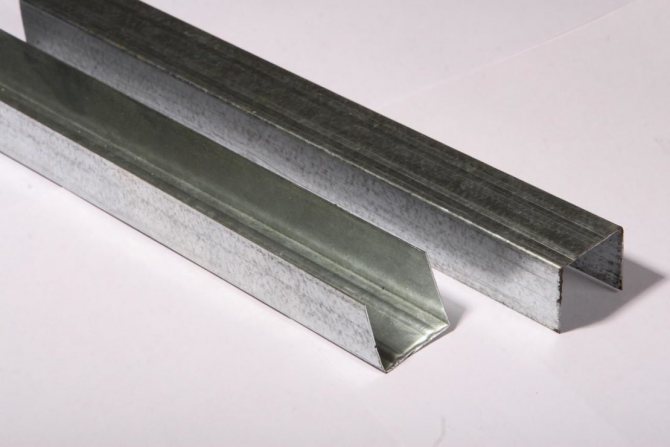

1. Стоечным. Он обозначается буквами CD. Его применяют для обшивки стен и подвесных потолков.
2. Направляющим. Обозначается буквами UD. Его используют в качестве направляющего, в который вставляют стоечный профиль.
3. Направляющим для создания перегородок. Имеет маркировку UW.
4. Стоечным для простенков с маркировкой CW. Его используют для каркаса при создании перегородки.
5. Арочным. Такой профиль имеет изогнутую форму, что позволяет его использовать при создании сложных конструкций.

Гипсокартонный лист (ГКЛ), благодаря своим характеристикам, приобрел большую популярность как отделочный материал. Его используют для облицовки стен, при создании межкомнатных перегородок. Гипсокартонные профили различаются по типу и размеру.

Поэтому для каждого вида есть специальный детали для монтажа. Существуют два основных вида профиля. Первый вариант используется для обшивки отдельных плоскостей, второй необходим для создания перегородок. Изделия ненадлежащего качества могут стать причиной разрушения конструкции. По показателям наилучшим решением станут крепления из стали с оцинковкой.

Такие детали обладают хорошей устойчивостью к нагрузкам, коррозии и имеют низкую цену.

Как сделать перегородку из гипсокартона и профилей с проемом под дверь

Решив установить перегородку своими руками, можно воспользоваться следующей технологией:

1. Определяются с конфигурацией и местом расположения будущей конструкции. При этом следует обязательно учесть требования к помещению, в котором могут устанавливаться перегородки из гипсокартона;

2. Выполняется разметка. Для работы лучше всего использовать лазерный уровень и шнур отбойного устройства. Линии отмечают на полу, на потолке и базовых стенах. На полу отмечаются места установки стоек и расположение дверного проема;

3. Направляющие профиля отрезаются в размер. На направляющие конструкции наклеивается уплотнительная лента, ширина которой равна ширине профиля. Благодаря этому удается повысить звукоизоляционные характеристики монтируемой перегородки;

4. Направляющие профиля крепятся к полу. На каждый элемент должно приходиться не менее трех шурупов. При этом крепеж следует располагать с максимальным шагом 1 метр. Аналогичным способом монтируются направляющие профили на потолке;

5. С помощью метростата либо другого измерительного инструмента определяется высота стоечных профилей. Элементы отрезаются в размер, который на 10 мм меньше высоты помещения. На стоечные профили, примыкающие к стене, клеится уплотнительная лента. Стоечные профили крепятся к стене;

6. По обе стороны дверной коробки устанавливаются опорные стоечные профили. Их изготавливают из стоечных профилей методом насадки, заправляют в направляющие и крепят к полу и потолку;

7. Из направляющего профиля изготавливается горизонтальная перемычка и закрепляется самонарезающимися шурупами на опорных стоечных профилях;

8. Одну промежуточную стойку из стоечного профиля устанавливают над дверной коробкой, если лист гипсокартона полностью перекрывает дверную коробку. В противном случае устанавливают две промежуточные стойки;

9. Устанавливаются оставшиеся стойки методом отсечки с прогибом. Монтаж осуществляют с шагом в 60 см. Стойки располагают таким образом, чтобы отверстия для коммуникаций располагались на одном уровне, а спинки стоек были повернуты в одну сторону;

10. Производится раскрой листа гипсокартона. Его высота должна быть на 10 мм меньше высоты потолков в помещении. Делается надрез. Лист надламывается по линии надреза. Обдирочным рубанком обрабатывается кромка листа. Кромочным рубанком формируется фаска под углом 22,5 градуса на глубину 2/3 листа;

11. Подготовленные листы прижимаются к каркасу и фиксируются в правильном пространственном положении самонарезающимися шурупами с шагом не более 75 см. Крепление начинают от центра к краям. Головки шурупа должны быть утоплены в лист.Сторона листа с фаской, должна примыкать к потолку. В местах горизонтального соединения листов устанавливается перемычка из металлического профиля. Смежные горизонтальные стыки следует сместить минимум на 40 см. Последний лист, примыкающий к стене, отрезается в размер. На сторонах, прилегающих к потолку и стене, формируется фаска;

12. Формируется дверной проем. Отрезается часть листа, закрывающая проем;

13. Через технологические отверстия в стойках протягиваются провода;

14. Между стойками укладывается изоляционный материал;

15. Листы гипсокартона отрезаются в размер и монтируются с другой стороны каркаса. Монтаж производится таким образом, чтобы стыки на обеих сторонах не совпадали. Вертикальные смещают на шаг стоек, а горизонтальные – на 400 мм;

16. Производится заделка стыков листов и мест крепления шурупов. Используются составы, разработанные специально для гипсокартона;

17. После высыхания шпаклевки монтируется второй слой листов. Шурупы закручивают с шагом не более 25 см. Все стыки должны быть смещены относительно стыков предыдущего слоя;

18. Стыки второго слоя шпаклюются с использованием армирующей ленты. Наносится два слоя. После их высыхания поверхность обрабатывается затиркой, грунтуется;

19. Монтируются двери. Источник https://www.youtube.com/watch?v=hHEUKepcCrU

Несущие и специальные задачи каркаса

Основная система профилей, иначе называемая подкаркасом, отличается наличием крепления к конструктивной части здания. Подкаркас составляется на основе двух линий направляющего профиля, образующего своего рода рамку. Профиль имеет прямые боковые полки, что позволяет вставлять в него стоечные профили соответствующей ширины.

Этот принцип является общим для большинства систем, за исключением положения стоечных профилей. В каркасах обшивки стен и потолков стоечный профиль ориентируется центральной полкой к тыльной поверхности листа. В перегородках же гипсокартон крепится к боковым полкам стоек с двух сторон, при этом полость стоечного профиля позволяет разместить наполнитель без воздушных карманов.

В системах с однослойной обшивкой основная часть каркаса наиболее часто совмещает в себе также и несущую функцию. Для более нагруженных конструкций выполняется контробрешётка: несущий каркас дублирует основной, но в поперечном направлении. Такая система обладает наилучшими показателями жёсткости и позволяет идеально выровнять поверхность.

Помимо этого существует и третий уровень каркасной системы. Он представлен локальными конструкциями, которые строятся для получения всевозможных архитектурных элементов: сводов, арок, многоярусных потолков, парапетов и карнизов. Поскольку такие каркасы не имеют функциональной нагрузки, их собирают любым удобным способом, обеспечивающим общую прочность, целостность и правильную геометрию.

Сколько саморезов потребуется на лист гипсокартона

Подсчет нужного количества материала – это обязательный процесс подготовки. Чтобы получить точные данные, можно использовать разные методы:

• В зависимости от того, сколько крепежей идет на один квадратный метр. Для этого определяется расход саморезов на 1м2 гипсокартона. Такие данные многие производители указывают на коробках с крепежом. Стандартная норма для саморезов составляет 20–25 штук. Исходя из этого, замеряется участок работ, определяется площадь и умножается на имеющийся показатель. Так, при площади стены 15 кв.м ориентировочно потребуется 375 шт. (15*25).
• Необходимо выяснить, сколько саморезов приходится на один лист гипсокартона. Учитывается, что стены и потолок требуют разного количества, в зависимости от выбранного шага:
  • Для вертикальных поверхностей чаще всего выбирается расстояние 25 см. Тогда при длине плиты 250 см с учетом разбежки между профилями 60 см (на центр листа приходится один профиль) на одну стойку потребуется 10 шурупов, а на три – 30. Ввиду того что ширина ГКЛ составляет 120 см, сверху и снизу будет вкручено около 10 шт. При наличии 3 уровней перемычек понадобится еще 15–20 шт. Итого: 55–60 шурупов.
  • Крепить материал на потолок следует с шагом 15 см при расстоянии между профилями 40 см. Если применить предыдущий алгоритм расчетов, то в итоге получится около 106 саморезов.

Оптимального расстояния между шурупами при фиксации листов ГКЛ не существует, зачастую мастера определяют его на глаз, но рекомендуется стеновые конструкции крепить с шагом 250 мм, а потолочные — 150 мм

Независимо от выбранного метода, продукция приобретается с запасом. Также учитывается, что на 100 штук может приходиться до 5 бракованных изделий.

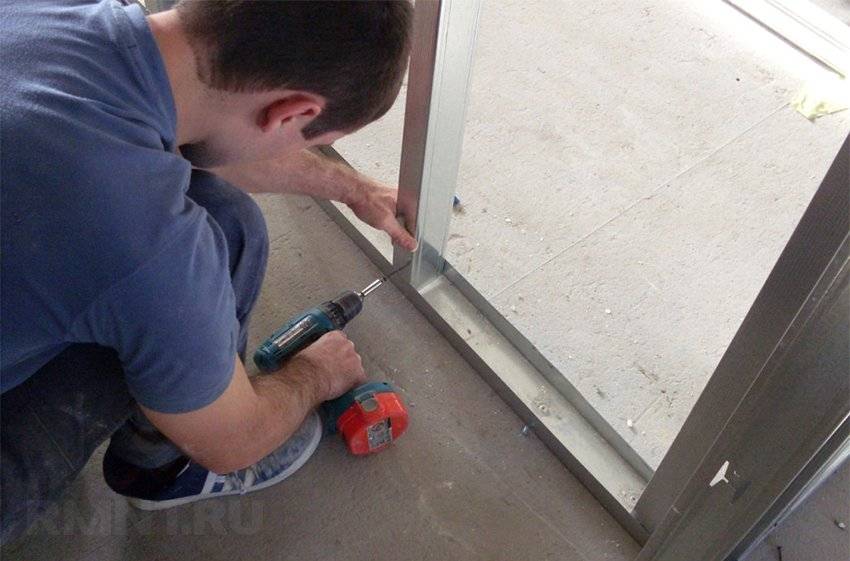

Этапы крепления профиля к стене

• Фронтальная сторона направляющего профиля снабжается уплотняющей лентой с клейкой основой.
• Монтаж направляющего профиля к полу при помощи дюбелей или шурупов с шагом 0,25 м.
• Используя отвес, провести разметку на потолке и смонтировать направляющий профиль посредством дюбелей или шурупов с шагом 0,25 м.
• Выполнить на стене вертикальную разметку и по ней прикрепить с расстоянием в 0,5 м подвесы.
• Стеновой профиль вставить в направляющий и закрепить конструкцию, используя саморезы для подвесов и просекатели для направляющих профилей (см. статью Как правильно пользоваться просекателем).
• Горизонтальные стыки ГКЛ нужно прикрепить, предварительно обрезав боковины в точках пересечений с вертикальным профилем при помощи просекателя.

Что еще нужно для монтажа каркаса: вспомогательные комплектующие

Кроме данных профилей, для создания каркаса могут пригодиться следующие элементы:

• подвесы;
• соединители;
• удлинители.

Подвесы представляют собой небольшие металлические пластины с каемками для сгиба. Они позволяют дополнительно закреплять профили к стенам и потолку. При необходимости, любой подвес можно укоротить с помощью ножниц по металлу – концы имеют большое количество отверстий для свободного крепления.

подвесы для гипсокартона

Соединители выполняются в форме крестовин или прямых планок. Основное предназначение – скрепление двух профилей по углу или по прямой. Чаще всего требуются тогда, когда перегородка больших размеров и раздельно закрепить профиль не выходит.

соединители для гипсокартона

Удлинители выполняют схожую роль с соединителями, с той разницей, что они могут быть установлены как часть профиля, абсолютно не имея различий во внешнем виде. Обычно они выпускаются чуть меньшего размера, чем профиль, и вставляются внутрь двух соединяемых частей.

удлинители для гипсокартона

Нюансы монтажа гипсокартона на трескающиеся стены

Как монтировать гипсокартон на трескающейся стене. Следует начать с подготовки такой поверхности к монтажу. Вообще лучше не устанавливать каркасную конструкцию к такой поверхности. Необходимо провести очищение старого покрытия, которое начало трескаться.

Необходимо провести очищение старого покрытия, которое начало трескаться.

Если трескается сама стена, то все дефекты закрываются шпатлевкой, и такую поверхность необходимо прогрунтовать в 2 слоя, чтобы получить более надежную основу. Для нанесения грунтовки можно использовать валик с длинной ручкой, в углах работаю с помощью малярной кисточки. Между нанесениями слоев необходимо ждать полной просушки каждого.

После того, как грунтовка высохнет полностью уже можно приступать к построению каркасной конструкции. Узнать сколько требуется времени для высыхания грунтовочного раствора, можно прочитав инструкции на его упаковке.

Если не подготовить такую поверхность, то со временем ухудшится надежность закрепления каркаса, и самого гипсокартона. Конструкция может слишком быстро разрушится, что приведет к большим тратам, чем потребуется для подготовки поверхности.

Если трескается сама стена, то все дефекты закрываются шпатлевкой.

Подготовительный этап

В случае когда установка профилей под гипсокартон требуется для потолка и стен, работа начинается с потолка, после этого занимаются стенами. Тогда подгонка ГКЛ наверху не будет такой затруднительной. В подготовку включаются следующие действия:

1. Очистка стен и подготовка к дальнейшему монтажу профиля под гипсокартон. Удаление старой отделки и очистка поверхности.
2. Выполнение электромонтажных работ. Кабель проводится к местам, где будут осветительные приборы. Рекомендуется сделать запас длинны кабеля в 10–15 см. Соединения проверяются на работоспособность. Когда в освещении используются точечные светильники, прохождение обрешетки из металла тщательно планируется.
3. Дальше нужна разметка на стенах, чтобы обрешётка под гипсокартон получилась идеально ровной. Начинать следует от заниженного угла или выпуклости потолка.

На этом подготовительный этап закончен. Можно заранее отрезать планки нужного размера, чтобы не делать это походу. Дальнейшие работы будут выглядеть следующим образом: монтаж горизонтальных направляющих, прямых подвесов, ПП и крепление гипсокартона к стене на профиль. Теперь подробней рассмотрим пошаговую инструкцию о том, как сделать обрешетку под гипсокартон на стену.

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

1. Один слой гипсокартона.
2. Два слоя.
3. Три слоя ГКЛ.
4. Один слой влагостойкого гипсокартона на одном каркасе.
5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции. По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Как соединять профили между собой

В поперечной плоскости профиль для гипсокартона представляет собой русскую букву «П». У профилей направляющего типа стенки и основание ровные, а у стоечных и усиленных профилей стенки загнуты (это обеспечивает дополнительную прочность конструкции). Стоечные профили вставляются в направляющие аналогичного типоразмера и закрепляются. Крепление происходит одним из трех способов:

либо за счет повышенного трения (если поверхность профилей не гладкая и специально предназначена для соединения без использования дополнительного крепежа);

• либо при помощи просекателя ‒ инструмента, предназначенного специально для крепления профилей друг к другу;
• или саморезами по металлу (в зависимости от толщины профиля подойдут маркировки LN ‒ прокалывающие, и LB ‒ сверлящие). Если толщина профиля не превышает 1,2 мм, то подойдут саморезы LN. Для более толстого металла используются саморезы LB.

В отдельных случаях для соединения профилей могут потребоваться регулируемые и прямые подвесы, удлинители, угловые профили и крепления-крабы.

Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона – разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется – металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

Монтажные работы

Установка UD-профиля

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

• просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
• приставить профиль к стене так, чтобы его низ совпал с уровнем;
• карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
• с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.

Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

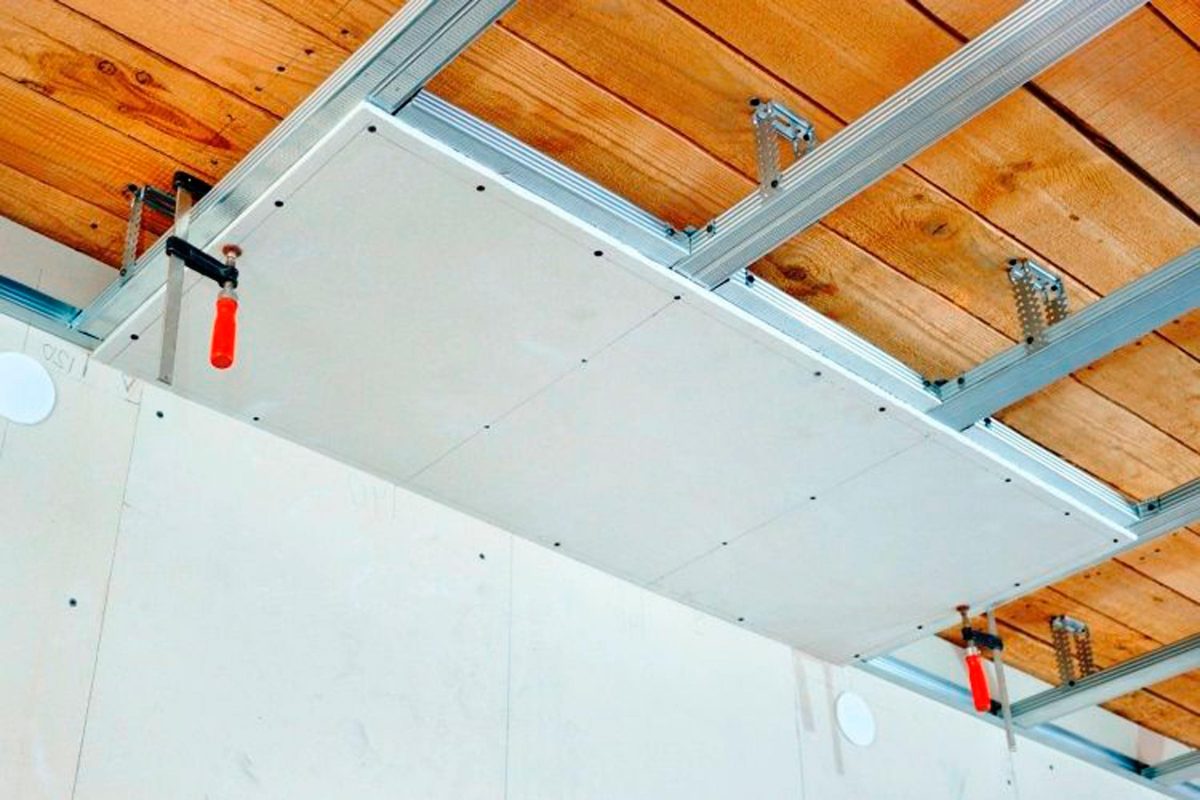

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, “на века”.

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Отделка потолка с применением гипсокартонных конструкций требует своего подхода и определенных технологий. Закономерно возникают вопросы: как сделать каркас на потолок под гипсокартон и что для этого нужно? Такая система должна обладать значительным запасом прочности, ведь вес облицовки в виде гипсокартона все-таки немаленький. Так как же для полноценного правильного оформления нужно сделать подвесную конструкцию на потолок из ГКЛ, где пройдут электропроводка и, возможно, другие инженерные коммуникации.

Установка потолка из гипсокартона должна пройти тщательную подготовку, т.к. процесс должен протекать без ошибок и вся конструкция должна быть очень прочной.

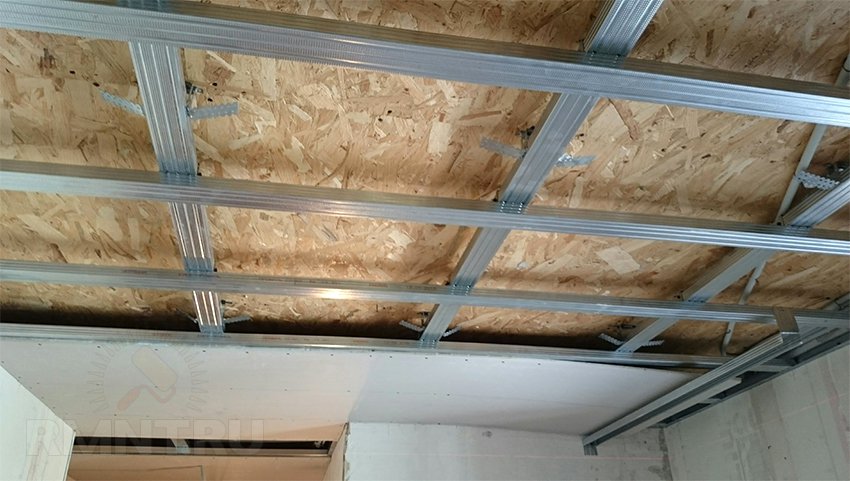

Разновидности каркаса под гипсокартонный потолок

• Металлические. Обходятся недорого, отличаются хорошими эксплуатационными характеристиками, легкостью в монтаже, практичностью.
• Деревянные. Материал стоит дороже, является менее долговечным и требует обработки перед использованием. Есть определенные сложности в монтаже из-за периодических изменений параметров древесины и зависимости ее от температурно-влажностного режима. Из преимуществ — экологичность.

1. Ячеистой. Прикрепленные профили и перемычки образуют одинаковые ячейки.
2. Поперечной. Такой способ фиксации чаще используют мастера, имеющие навыки оборудования каркасов. В этом случае лист гипсокартона прикрепляется только к поперечно расположенным профилям.

• Одноуровневое. Потолочные профили находятся в одной плоскости.
• Многоуровневое. Рассчитано на монтаж нескольких ярусов, а потому более сложное в исполнении.

Подготовка поверхности для установки перегородки

Стены и пол в месте, где будет установлена перегородка нужно освободить от старых покрытий. В принципе установить перегородку можно и на старое покрытие пола. Главное, чтобы основание пола было прочным, устойчивым и неподвижным.

Также верх перегородки из гипсокартона не обязательно должен упираться в потолок. Можно добавить в каркас перегородки несколько дополнительных перемычек и стоечных профилей (ПС) и сделать перегородку любой высоты, не до потолка.

Если вы запланировали в месте, где устанавливаете перегородку, еще и потолки из гипсокартона, то сначала надо сделать подвесной потолок из гипсокартона, а к нему крепить перегородку. Смотри рисунок ниже.

В нашем примере перегородка из гипсокартона устанавливается от пола до потолка. Дальнейший рассказ именно от такой установки перегородки.

Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.
• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.
• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.
• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.
• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.
• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.

Как закрепить ГКЛ на саморезы

Сначала выполняют полную сборку каркаса, внутри которого скрепляют, протягивают коммуникационные линии. Если собираются вентиляционные каналы или иные объемные сооружения, их строят заранее, с учетом расстояния между основанием и подвесным потолком.

Далее от каждого угла начинают прикладывать по листу гипрока. По углам сперва закручивают болты не до конца. Сначала нужно удостовериться, что гипсокартон приложен ровно. Если все в порядке, переходят к монтажу по периметру, последним фиксируют центр. Остается выполнить закручивание саморезов для гипсокартона по углам до конца.

По завершению работ все стыки максимально заполняются шпатлевкой, сверху проклеиваются лентой-серпянкой. Швы между стенами и гипроком обрабатывают герметиком. После этого можно переходить к оштукатуриванию общей площади покрытия, декоративной облицовке.

Крепежные изделия необходимо подбирать согласно используемому материалу. Если использовать не саморезы для гипсокартона, а другие вариации, то плотности вкручивания может оказаться недостаточно. Тогда ГКЛ начнет отступать, появятся провалы или вспучивания.

Крепежные элементы

Работа по соединению профиля выполняется с использованием таких элементов:

1. Разноуровневый поперечный соединитель для профиля ПП (60×27). Продается в распрямленном виде, поэтому перед тем как выполнить монтаж, его необходимо выгнуть.
2. Одноуровневый поперечный соединитель «Краб».
3. Односторонний поперечный соединитель. Верхней стороной он цепляется за несущий профиль.
4. Поворотный разноуровневый соединитель, позволяющий соединять несущий профиль под любым углом.
5. Продольный одноуровневый соединитель. Используется в том случае, когда необходимо нарастить несущий профиль.
6. Универсальный соединитель. Необходим для того, чтобы соединить несущий профиль в одной плоскости под любым углом.

Соединители Работа по монтажу каркаса на потолок Кнауф выполняется с использованием таких элементов:

Прямой П-образный подвес.

Нониус-подвес

• Регулируемый нониус-подвес. Представляет собой телескопическую конструкцию из двух частей. Рассчитан на нагрузку в 40 кг.
• Комбинированный подвес, в котором имеется и тяга, и выдвижной элемент нониус-подвеса.
• Для соединения металлических элементов необходимый шуруп LN (с острым кончиком) и шуруп LM (с самонарезным кончиком).
• Монтаж тяжелого профиля в системе П131 выполняют саморезами FN.
• Монтаж направляющих к стене выполняют металлическими или нейлоновыми дюбелями.
• Монтаж к пустотелым конструкциям в лист гипсокартона Кнауф выполняют многофункциональными дюбелями или дюбелями-бабочками.
• Установка навесного оборудования к листам осуществляют дюбелем с винтовой резьбой.
• Гипсокартон крутят шурупами TN (в стандартный профиль) или TB (в толстолистовой профиль). Шуруп MN используют для вкручивания в лист из гипсоволокна.

Гипсокартон

Обычный лист гипсокартона кнауф

Основным материалом, с которым придется иметь дело, является лист гипсокартона. ГКЛ (гипсокартонный лист) может также носить название КНАУФ-лист (от названия немецкой компании, основным видом деятельности которой с 1959 по сегодняшний день является производство гипсокартона и комплектующих к нему). Данной компанией была разработана технология гипсокартона, используемая на сегодняшний день всеми другими производителями, от небольших «кустарных» заводов, до крупнейших изготовителей.

Несмотря на то, что технология получения ГКЛ однотипна, качество готовой продукции может разительно отличаться, поскольку оно зависит еще от того, какое оборудование для гипсокартона применяется, и какие материалы используются в качестве сырья. Поэтому, если хотите добиться хорошего результата в ремонте, приобретайте только гипсокартон от производителя известной марки, который гарантирует высокое качество товара.

Гипсокартонный лист конструктивно состоит из трех слоев: два наружных из специального картона и внутренний сердечник из гипсовой смеси. Добавлением модифицирующих присадок в состав гипса и пропиткой специальными смесями картонной рубашки получают следующие виды гипсокартона.

Обычный гипсокартон (ГКЛ) применяется в бытовых, офисных и производственных помещениях с нормальными параметрами температуры и влажности.

Влагостойкий лист гипсокартона

Влагостойкий или водостойкий гипсокартон (ГКЛВ) обладает высокой устойчивостью к воздействию влажного воздуха. Применение таких ГКЛ в помещениях с повышенной влажностью гарантирует отсутствие коробления и расслаивания листов, возникновения плесени или грибка.

Гипсокартон огнестойкий (ГКЛО) незаменим для производственных помещений, где существует повышенная опасность возникновения пожара. В бытовых помещениях общего назначения нет необходимости применять такие листы, поскольку огнестойкость обычного гипсокартона отвечает всем требованиям пожарной безопасности.

Влагоогнестойкий лист гипсокартона

В отдельных случаях (довольно нечасто) применяется также огневлагостойкий гипсокартон (ГКЛВО). Каждому типу листа соответствует собственная маркировка, наносимая на его тыльную сторону и определенный цвет облицовочного картона.

В настоящее время можно приобрести гипсокартонные листы нескольких стандартных типоразмерных исполнений. Для ремонта бытовых помещений удобно использовать размеры гипсокартона 1200*2500мм. Варьироваться также может и толщина листа. При устройстве потолка используют листы толщиной 9,5 мм (при этом вес листа гипсокартона составляет примерно 25 кг). Для выравнивания или сооружения стен рекомендуемая толщина листа – 12,5мм (вес гипсокартона – 30 кг).

Поперечный металлический каркас для потолка из гипсокартона своими руками

1. Составляем схему каркаса. Рассчитываем оптимальную высоту межпотолочного пространства и делаем чертеж с учетом шага поперечных профилей 0,5 метра.
2. В самом низком углу комнаты делаем отметку на уровне расположения подвесной конструкции и отмечаем от нее линии по периметру с помощью малярного шнура.
3. По линии фиксируем направляющие профили, на которые предварительно клеим уплотнительную ленту.
4. Делаем разметку потолка линиями с шагом 0,5 метра с помощью отбивочного шнура.
5. Прикрепляем на обратную сторону несущего профиля уплотнительную ленту.
6. По отмеченной схеме фиксируем потолочный профиль.

Виды металлических профилей

В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.

Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.

Стоечный элемент CD и UD

Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.

Существуют следующие размеры потолочного профиля для гипсокартона:

• стандартная ширина составляет 6 см;
• высота профиля – 2,7 см;
• его длина бывает 3 и 4 метра;
• толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.

Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.

Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.

Несущий профиль

Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.

Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

Направляющий

Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.

Габариты профиля следующие:

• длина может быть 3 или 4 метра;
• ширина – 2,5 см;
• высота – 2,5 см;
• толщина стали находится в пределах от 0,4 до 0,55 мм.

В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.
